1 Redes y Comunicaciones Informática Básica

2 Es un conjunto de equipos y/o dispositivos conectados entre si, a través de medios físicos (cableado estructurado) ó dispositivos inalámbricos. Son utilizadas para compartir información (archivos), recursos (CD-ROM, impresoras, etc.) y servicios ( , chat, juegos), etc. Red Informática

3 CLASIFICACIÓN Redes Informáticas

4 Según la direccionalidad de los datos simplex Unidireccionales Uno transmite y otro recibe half-duplex Bidireccionales Sólo uno transmite por vez. También se llama semi-duplex. full-duplex ambos pueden transmitir y recibir a la vez una misma información

5 Por localización Red de área personal (PAN) Red de área local (LAN - Local Area Network ) Su extensión esta limitada físicamente a un edificio o a un entorno de unos pocos kilómetros (no superior a 3 km ) Red de área metropolitana (MAN - Metropolitan Area Network ) Da cobertura área geográfica extensa Este diámetro se considera suficiente para abarcar un área metropolitana (50 km) Red de área amplia (WAN - Wide Area Network) capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Telecom, Internet

6 Por Relación Personal Cliente-servidor Un Cliente (pc) realiza peticiones a otro programa, el servidor, que les da respuesta. Control centralizado : los recursos y la integridad de los datos se controlan por el servidor. Escalabilidad: se puede aumentar la capacidad de clientes y servidores por separado. Igual-a-Igual (p2p - peer-to-peer ) Punto a punto Una serie de nodos o puntos que se comportan simultáneamente como clientes y como servidores de los demás puntos de la red Se debe aprovechar, administrar y optimizar el uso de los recursos de la red (ejemplo: Ancho de banda)

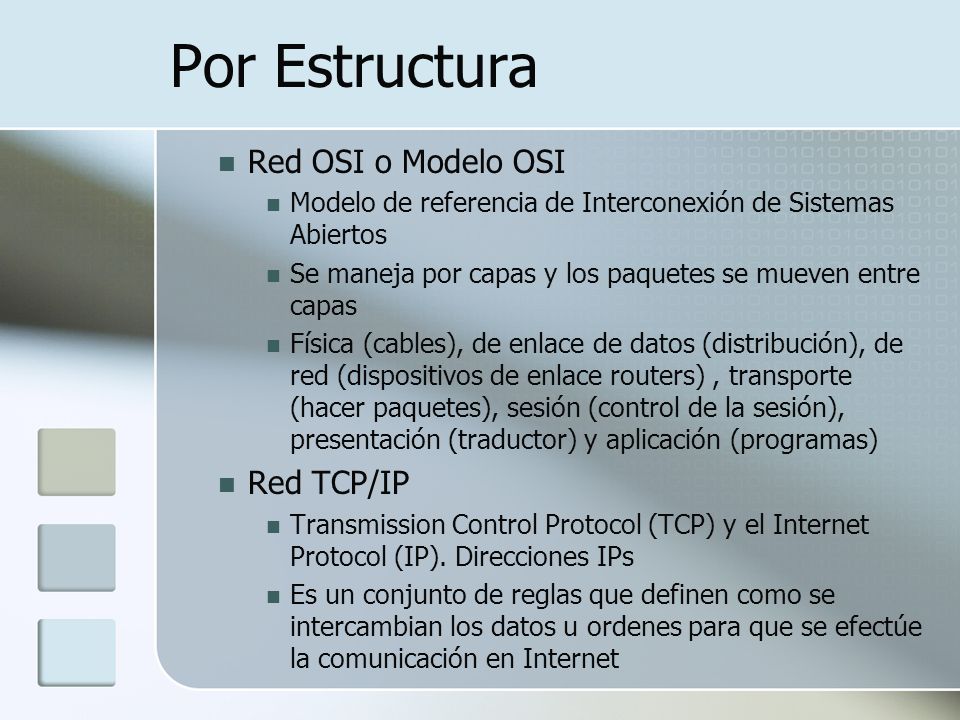

7 Por Estructura Red OSI o Modelo OSI Modelo de referencia de Interconexión de Sistemas Abiertos Se maneja por capas y los paquetes se mueven entre capas Física (cables), de enlace de datos (distribución), de red (dispositivos de enlace routers), transporte (hacer paquetes), sesión (control de la sesión), presentación (traductor) y aplicación (programas) Red TCP/IP Transmission Control Protocol (TCP) y el Internet Protocol (IP). Direcciones IPs Es un conjunto de reglas que definen como se intercambian los datos u ordenes para que se efectúe la comunicación en Internet

8 Topología Red de bus Red de estrella Red de bus-estrella Red de anillo Red En Malla Hibridas

9 Topología en red de Bus La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Es la topología más común en pequeñas LAN, con hub o switch final en uno de los extremos Desventajas. Es común que se produzcan problemas de tráfico y colisiones Rotura Cable Principal

10 Todas las estaciones están conectadas directamente a un punto central (Hubs, concentrador, switches o conmutadores ) Todas las comunicaciones se han de hacer necesariamente a través de este punto Desventajas: El equipo central debe ser muy bueno para que no haya problemas de desconexión

11 Bus-estrella

12 Red de anillo Las estaciones se conectan formando un anillo Cada estación está conectada a la siguiente y la última está conectada a la primera Desventaja: Todos las estaciones tienen que estar funcionando Anillos dobles

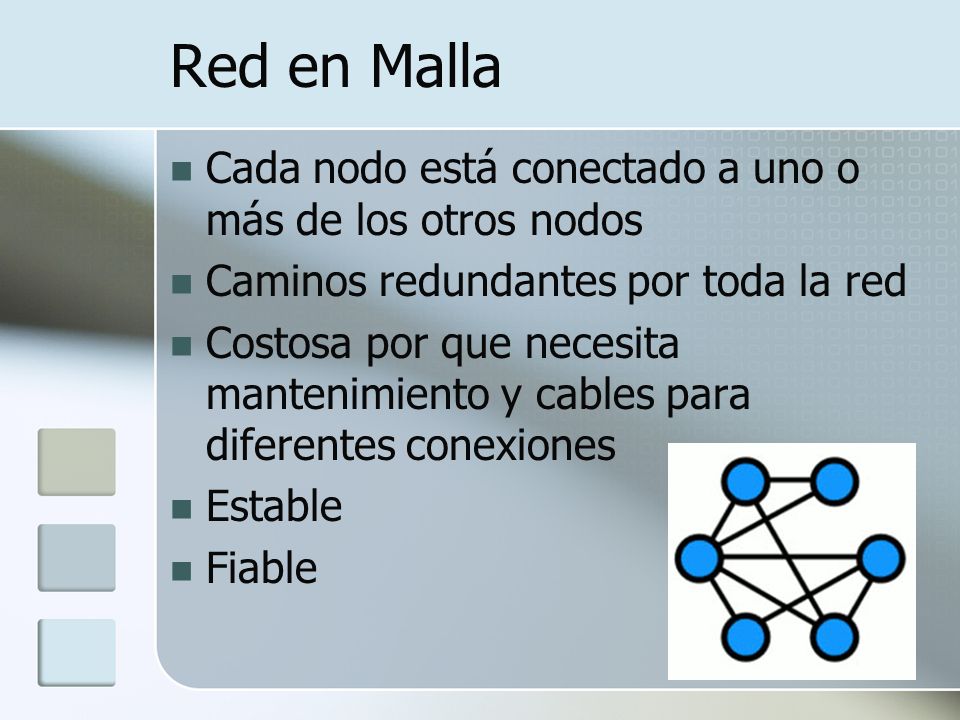

13 Red en Malla Cada nodo está conectado a uno o más de los otros nodos Caminos redundantes por toda la red Costosa por que necesita mantenimiento y cables para diferentes conexiones Estable Fiable

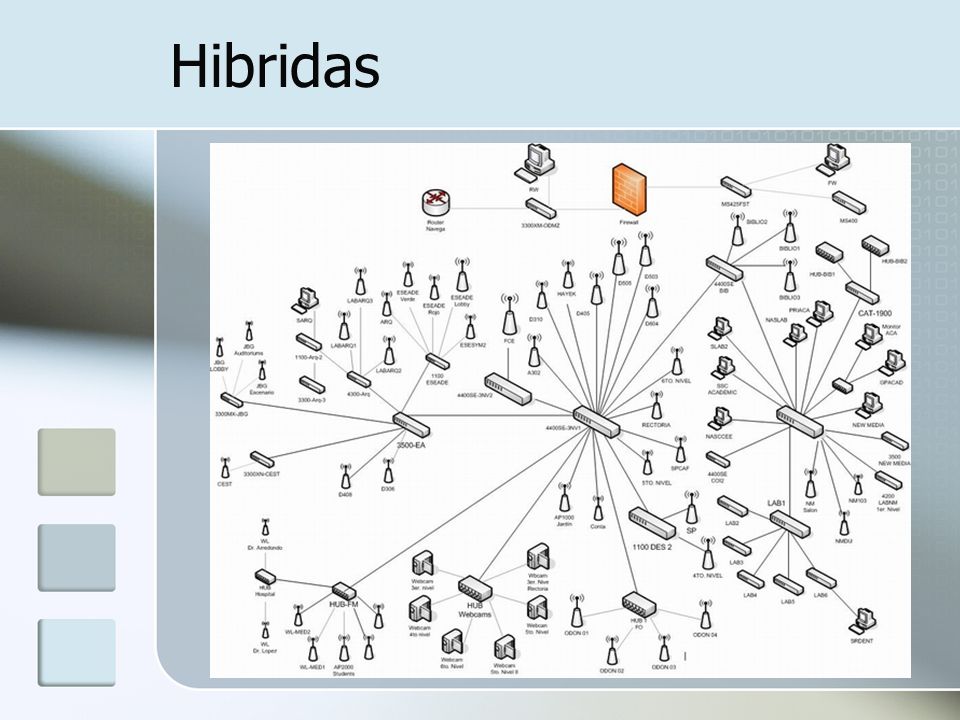

14 Hibridas

15 TOPOLOGIA DE RED EN ARBOL Investigar
