UD1 Introducción a los servicios de Red e Internet

Presentación del tema: "UD1 Introducción a los servicios de Red e Internet"— Transcripción de la presentación:

1 UD1 Introducción a los servicios de Red e Internet
Las redes de ordenadores. Tipos. Comunicación en la red. Modelo OSI y Arquitectura TCP/IP Jesús Torres Cejudo 2º ASIR

2 Tipos de redes de Ordenadores
Redes según su tamaño Redes LAN: Las redes LAN (local area network) son redes de ordenadores limitadas a un edificio o a un entorno no muy lejano y la aplicación mas extendida de este tipo de redes es su uso con ordenadores y estaciones de trabajo en un ámbito empresarial. Las principales características de una red LAN son: Capacidad de transmisión entre 1Mbps y 1Gbps Distancia máxima de 5km aunque puede ser mayor empleando cable de fibra óptica. Tiene un uso privado. Puede interconectarse con otras redes LAN. Jesús Torres Cejudo 2º ASIR

3 Tipos de redes de Ordenadores
Redes PAN: Las redes PAN (personal area network) son redes de ordenadores usadas para comunicarse en un entorno cercano a una persona por ejemplo el empleo del Bluetooth es un claro ejemplo de redes PAN. Estas redes normalmente son de rango muy limitado por lo tanto queda claro que es para un uso personal por ejemplo el Bluetooth. Redes WPAN: Las redes WPAN (Wireless Personal Area Network) son redes de ordenadores inalámbricas para la comunicación entre dispositivos con conectividad inalámbrica en un entorno cercano al punto de acceso inalámbrico. Jesús Torres Cejudo 2º ASIR

4 Tipos de redes de Ordenadores
Redes WLAN: Es la versión inalámbrica de las redes LAN cableadas y suponen una gran flexibilidad, usan tecnología de radiofrecuencias. Los estándares de esta red mas comunes son el b y g y utilizan la banda de 2,4Ghz y 2,5Ghz. Uno de los mayores problemas es la seguridad de este tipo de redes que en muchos casos suelen ser vulnerables, junto a la velocidad que es menor que la obtenida por cable. Jesús Torres Cejudo 2º ASIR

5 Tipos de redes de Ordenadores
Redes CAN: Son redes de muy alta velocidad que conectan LAN’s en un área geográfica limitada como puede ser un campus, un hospital ,etc. Utiliza medios privados para la interconexión. Redes MAN: Son redes de muy alta velocidad que conectan mayores distancias que las redes CAN pero aun así están limitadas. Proporciona la integración de servicios de datos, voz y video sobre par trenzado y fibra óptica. Las redes MAN ofrecen velocidades de 10Mbps, 20 ,45 ,75 Mbps sobre pares de cobre y velocidades de 100Mbps 1Gbps y 10Gbps sobre fibra óptica. Jesús Torres Cejudo 2º ASIR

6 Tipos de redes de Ordenadores
Redes WAN: Las redes WAN (wide area network) son redes que abarcan un área muy extensa utilizando satélites, cables transoceánicos, etc. Suelen ser redes conectadas punto a punto. Redes SAN: Es una red concebida para conectar servidores, arrays de discos y librerías de soporte permitiendo el tráfico de datos sin afectar al transito de las redes por donde acceden los usuarios. Son muy costosas pero en cambio estan basadas en fibra óptica y tienen una capacidad de almacenamiento casi ilimitada. Redes VLAN: Es un grupo de ordenadores situados a distancia que se comunican entre sí como si de una red de area local se tratara por medio de broadcast en la capa de enlace de datos. Existen VLAN’s por puertos, por MAC, por tipo de protocolo y por direcciones de subred. Jesús Torres Cejudo 2º ASIR

7 Tipos de redes de Ordenadores
Redes según el tipo de transferencia de datos: Redes de transmisión simple: Son aquellas redes en las que los datos sólo pueden viajar en un sentido. Redes Half-Duplex: Son aquellas en las que los datos pueden viajar en ambos sentidos, pero sólo en uno de ellos en un momento dado. Es decir, sólo puede haber transferencia en un sentido a la vez. Redes Full-Dúplex: Son aquellas en las que los datos pueden viajar en ambos sentidos a la vez. Jesús Torres Cejudo 2º ASIR

8 Tipos de redes de Ordenadores

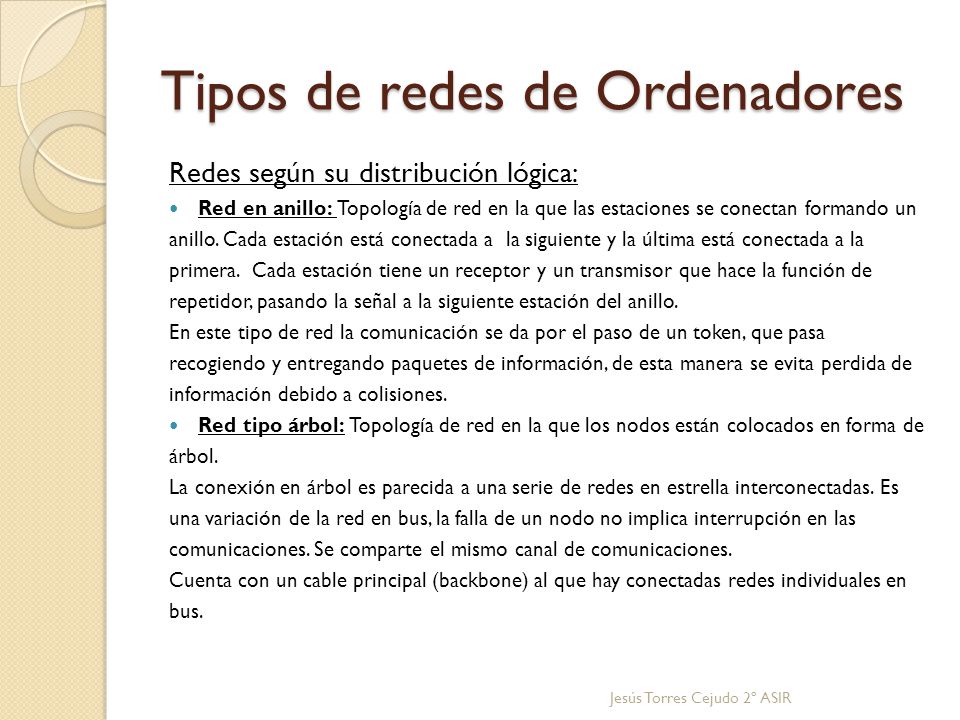

Redes según su distribución lógica: Red en anillo: Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo. En este tipo de red la comunicación se da por el paso de un token, que pasa recogiendo y entregando paquetes de información, de esta manera se evita perdida de información debido a colisiones. Red tipo árbol: Topología de red en la que los nodos están colocados en forma de árbol. La conexión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones. Cuenta con un cable principal (backbone) al que hay conectadas redes individuales en bus. Jesús Torres Cejudo 2º ASIR

9 Tipos de redes de Ordenadores
Red en malla: La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones. Red tipo bus: Topología de red en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades interfaz y derivadores. Las estaciones utilizan este canal para comunicarse con el resto. La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Jesús Torres Cejudo 2º ASIR

10 Tipos de redes de Ordenadores
Red en estrella Red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí. Jesús Torres Cejudo 2º ASIR

11 Comunicación en la red La comunicación por medio de una red se lleva a cabo en dos diferentes capas que son la capa física y la capa lógica. La capa física incluye todos los elementos hardware como el equipo, la tarjeta de red, etc. La razón más importante (quizá la única) sobre por qué existe diferenciación entre la capa física y la lógica es sencilla: cuando existe una división entre ambas, es posible utilizar un número casi infinito de protocolos distintos, lo que facilita la actualización y migración entre distintas tecnologías. Jesús Torres Cejudo 2º ASIR

12 Modelo OSI y Arquitectura TCP/IP

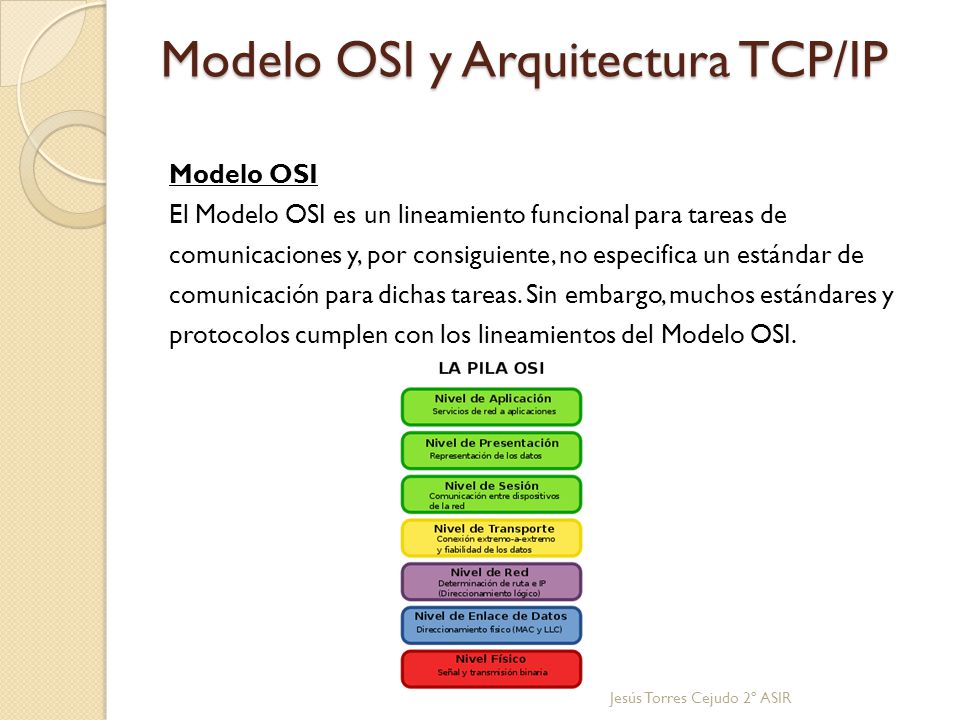

Modelo OSI El Modelo OSI es un lineamiento funcional para tareas de comunicaciones y, por consiguiente, no especifica un estándar de comunicación para dichas tareas. Sin embargo, muchos estándares y protocolos cumplen con los lineamientos del Modelo OSI. Jesús Torres Cejudo 2º ASIR

13 Modelo OSI y Arquitectura TCP/IP
Capa Física: Este es el nivel de lo que llamamos comúnmente hardware. Define las características físicas de la red, como las conexiones, niveles de voltaje, cableado, etc. Podemos incluir en esta capa la fibra óptica, el par trenzado, cable cruzados, etc. Capa de enlace de datos: Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Capa de red: Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento. Jesús Torres Cejudo 2º ASIR

14 Modelo OSI y Arquitectura TCP/IP
Capa de transporte: Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión. Capa de sesión: Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. Jesús Torres Cejudo 2º ASIR

15 Modelo OSI y Arquitectura TCP/IP
Capa de presentación: El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible. Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos. Capa de aplicación: Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP), por UDP pueden. Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar. Jesús Torres Cejudo 2º ASIR

16 Modelo OSI y Arquitectura TCP/IP
Comparación modelo TCP/IP - OSI Jesús Torres Cejudo 2º ASIR
