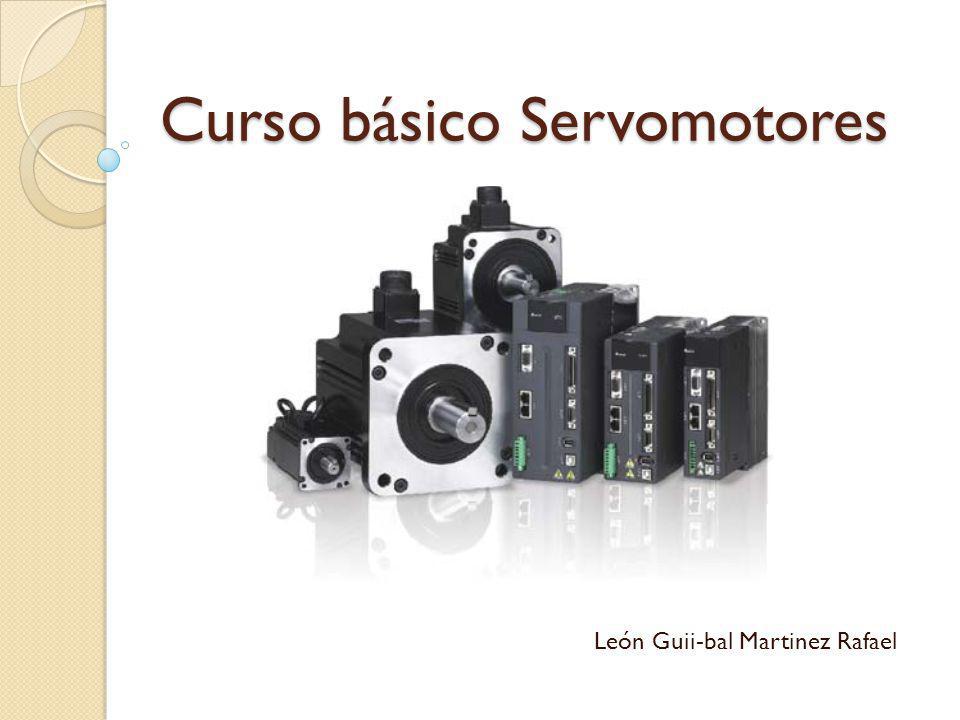

1 Curso básico Servomotores León Guii-bal Martinez Rafael

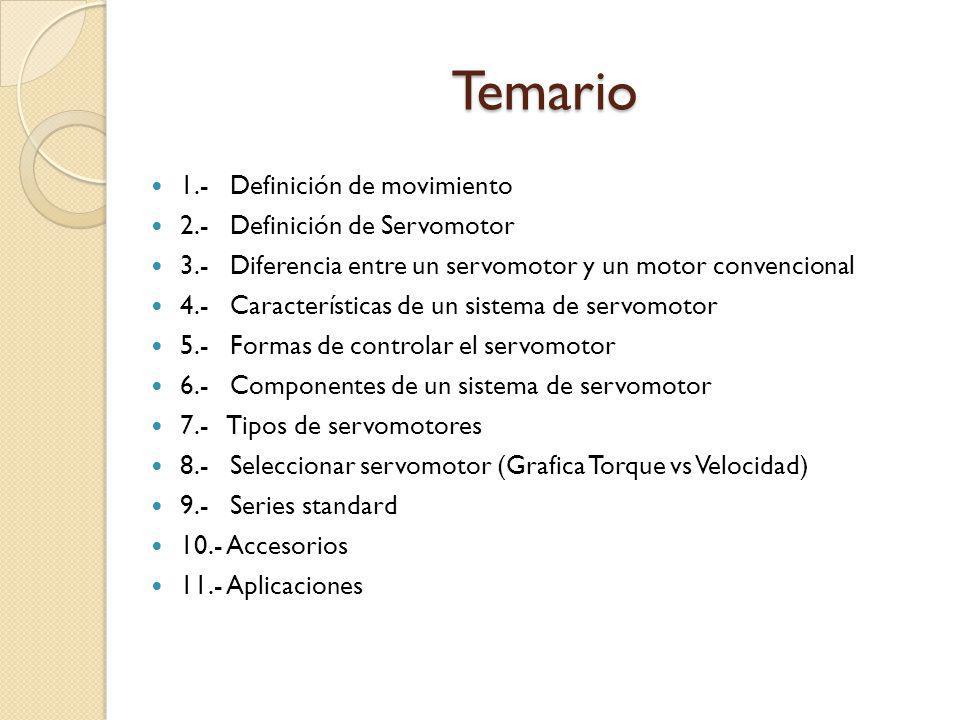

2 Temario 1.- Definición de movimiento 2.- Definición de Servomotor 3.- Diferencia entre un servomotor y un motor convencional 4.- Características de un sistema de servomotor 5.- Formas de controlar el servomotor 6.- Componentes de un sistema de servomotor 7.- Tipos de servomotores 8.- Seleccionar servomotor (Grafica Torque vs Velocidad) 9.- Series standard 10.- Accesorios 11.- Aplicaciones

3 Marcas que estamos ofreciendo

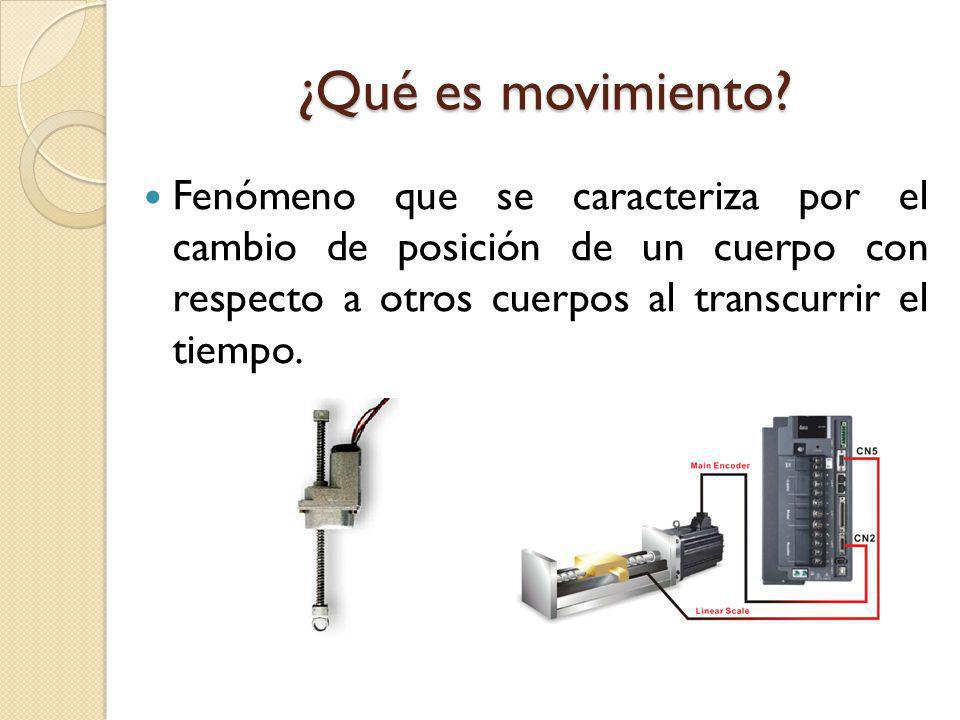

4 ¿Qué es movimiento? Fenómeno que se caracteriza por el cambio de posición de un cuerpo con respecto a otros cuerpos al transcurrir el tiempo.

5 ¿Qué es un servomotor? Un servomotor (también llamado Servo) es un dispositivo similar a un motor de corriente continua o alterna, que tiene la capacidad de ubicarse en cualquier posición dentro de su rango de operación, y mantenerse estable en dicha posición. Está conformado por un motor y un circuito de control (servo-drive.) La corriente que requiere depende del tamaño del servo. Normalmente el fabricante indica cual es la corriente que consume. Eso no significa mucho si todos los servos van a estar moviéndose todo el tiempo. La corriente depende principalmente del par, y puede exceder un amperio si el servo está enclavado.

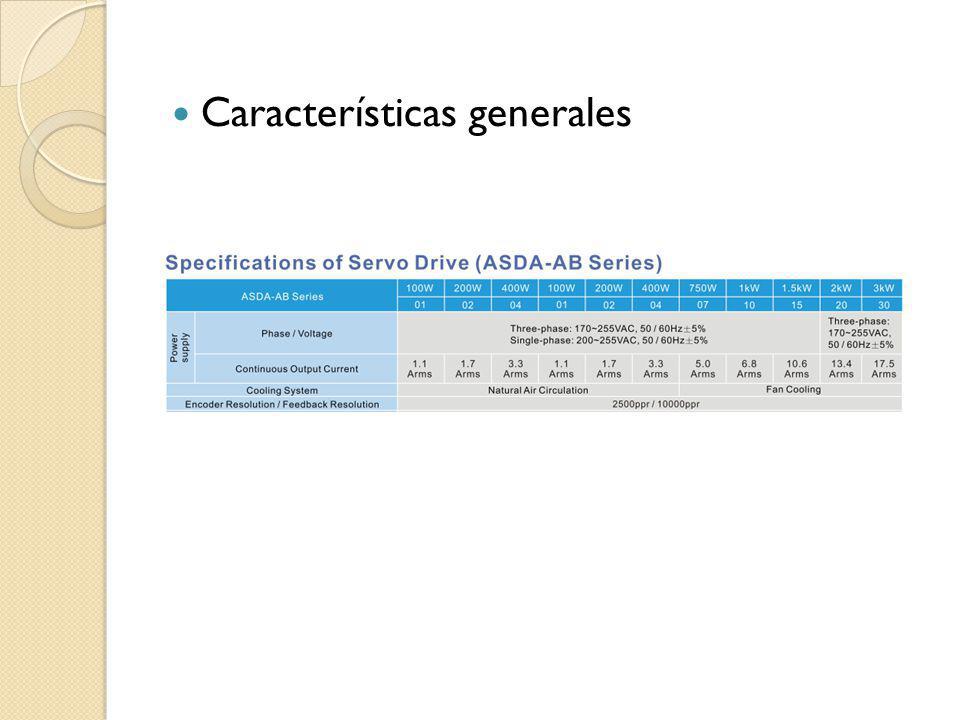

6 Características generales

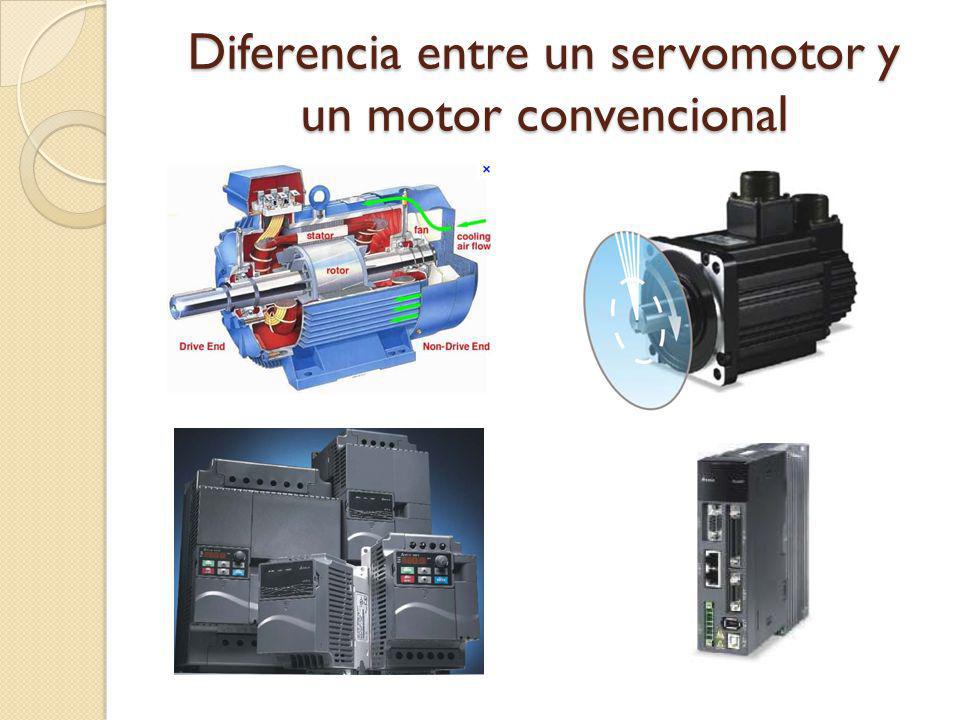

7 Diferencia entre un servomotor y un motor convencional

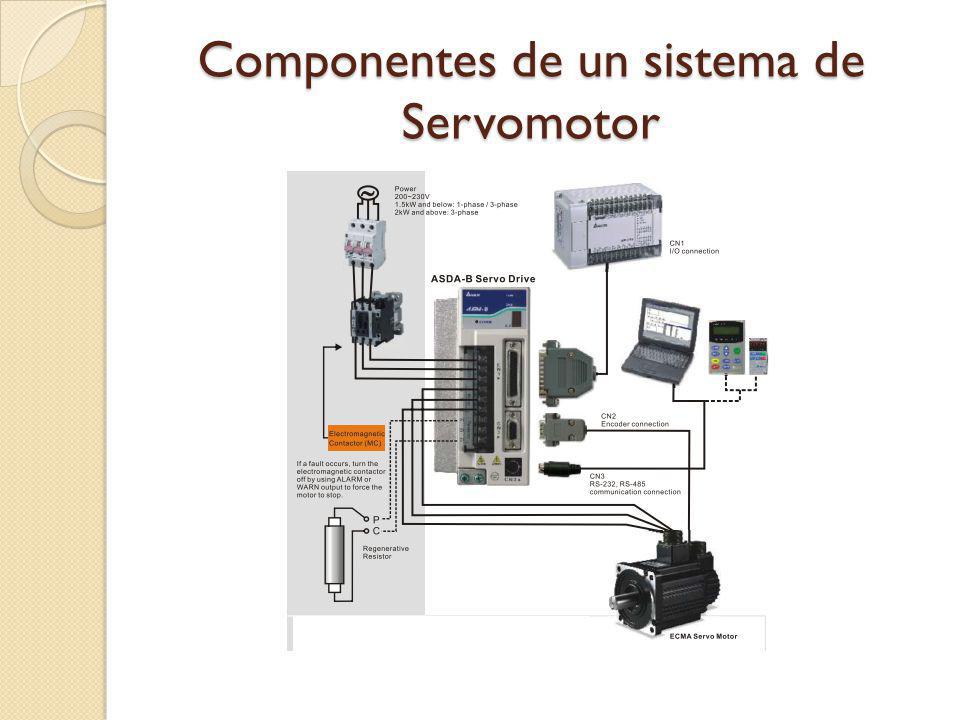

8 Componentes de un sistema de Servomotor

9 ¿Como seleccionar el motor?

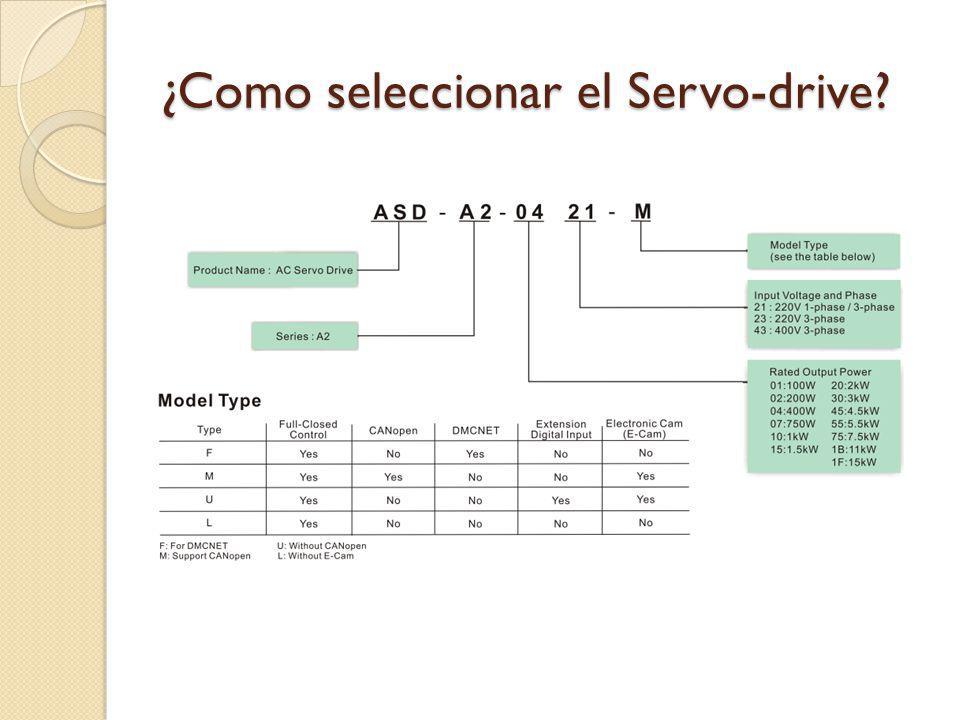

10 ¿Como seleccionar el Servo-drive?

11 Servodrive y Servomotor

12 Series Standard ASDA-A2 ASDA-B2 ASDA-AB ASDA-B ASDA-A+ Accurax G5 Sigma-5 Sigma II Serie G (SmartStep 2) SmartStep Junma OMRON DELTA

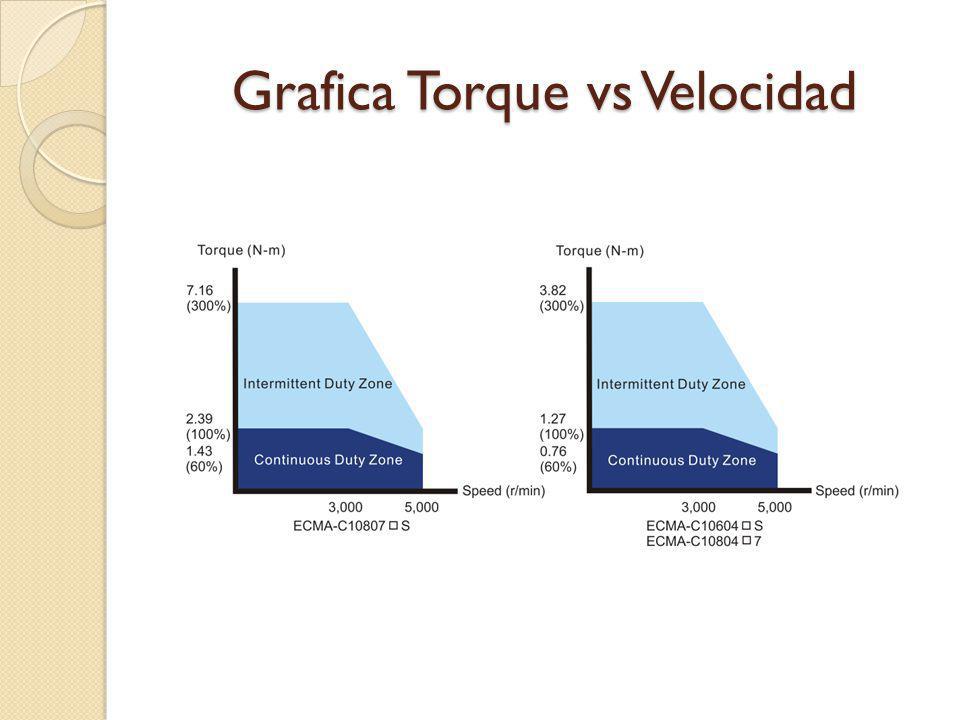

13 Grafica Torque vs Velocidad

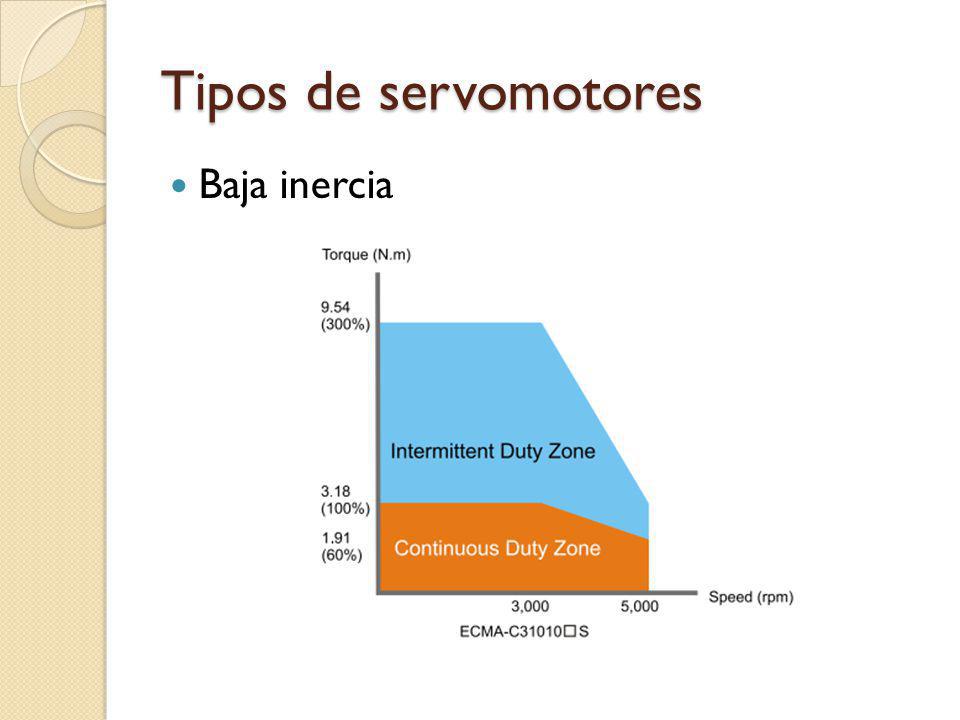

14 Tipos de servomotores Baja inercia

15 Mediana inercia

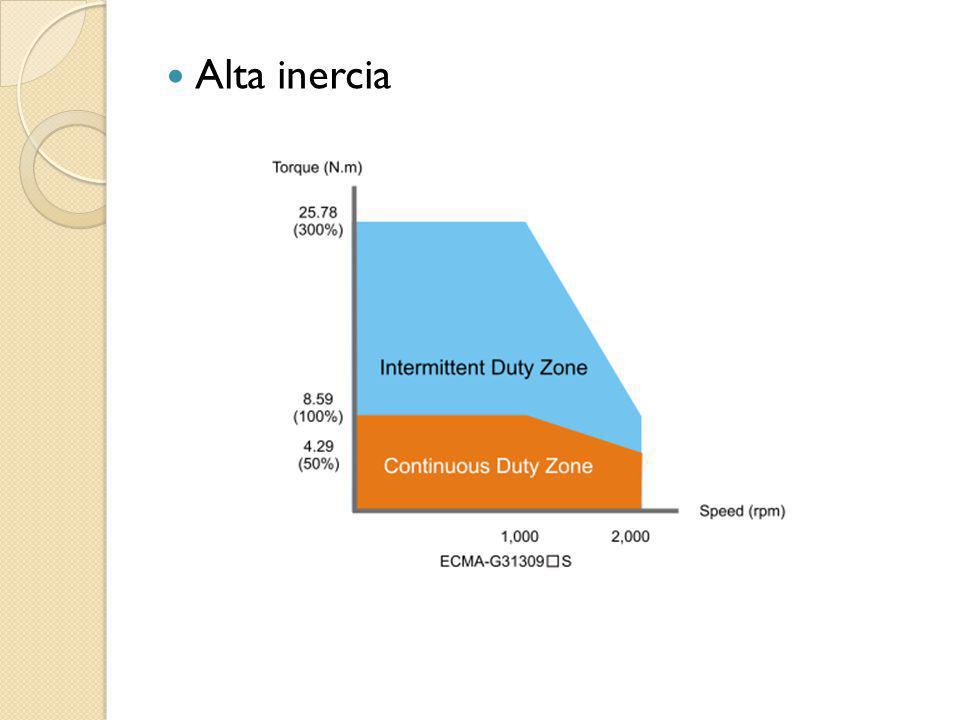

16 Alta inercia

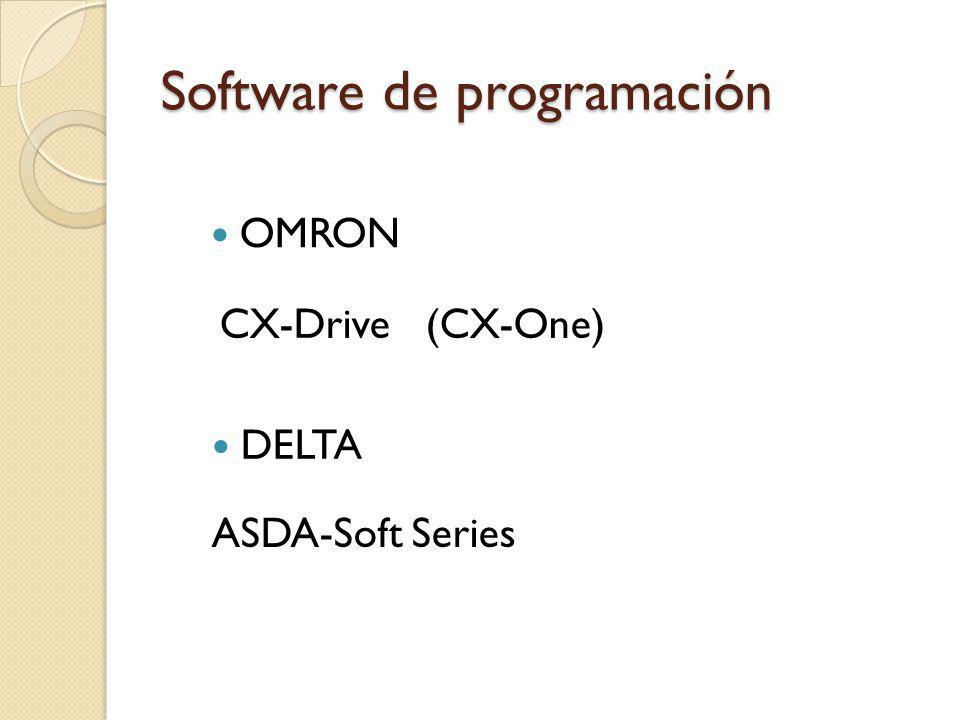

17 Software de programación OMRON DELTA CX-Drive (CX-One) ASDA-Soft Series

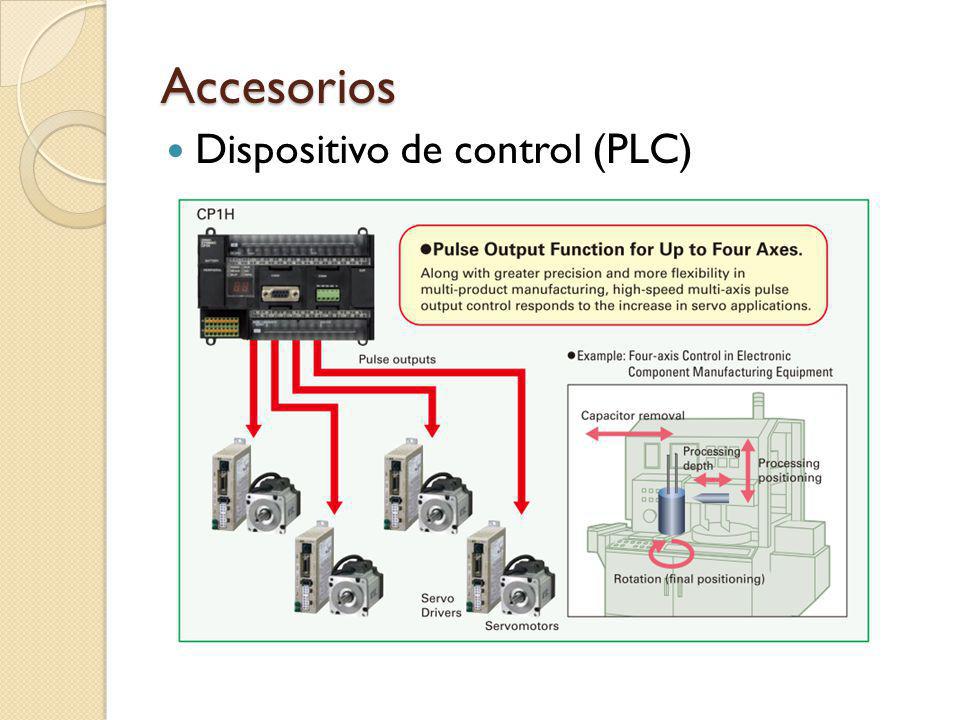

18 Accesorios Dispositivo de control (PLC)

19 Reductores planetarios Sensores

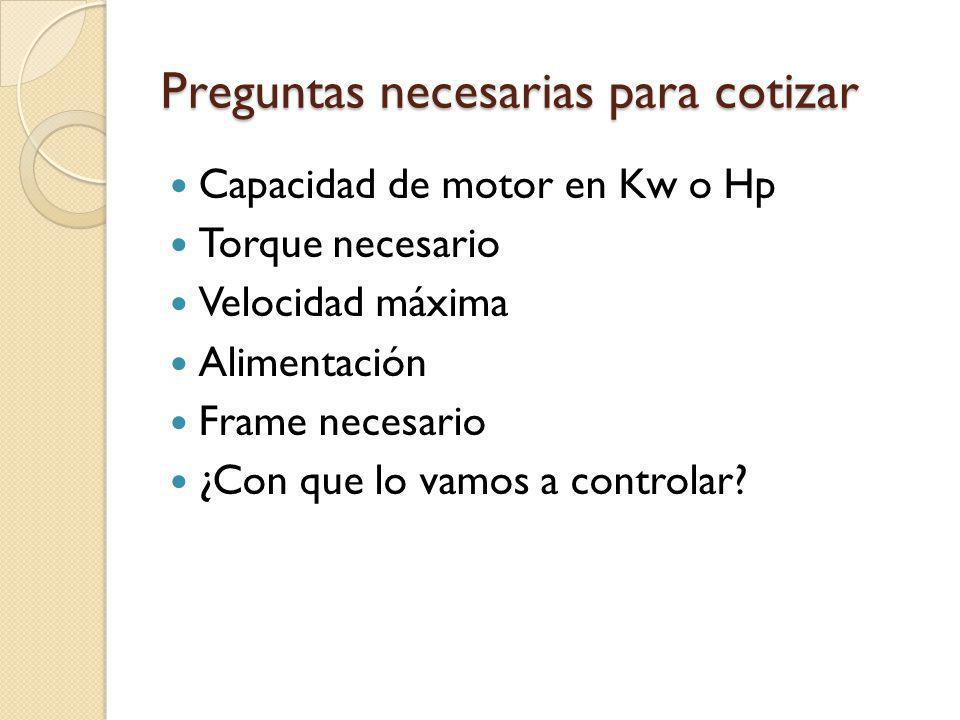

20 Preguntas necesarias para cotizar Capacidad de motor en Kw o Hp Torque necesario Velocidad máxima Alimentación Frame necesario ¿Con que lo vamos a controlar?

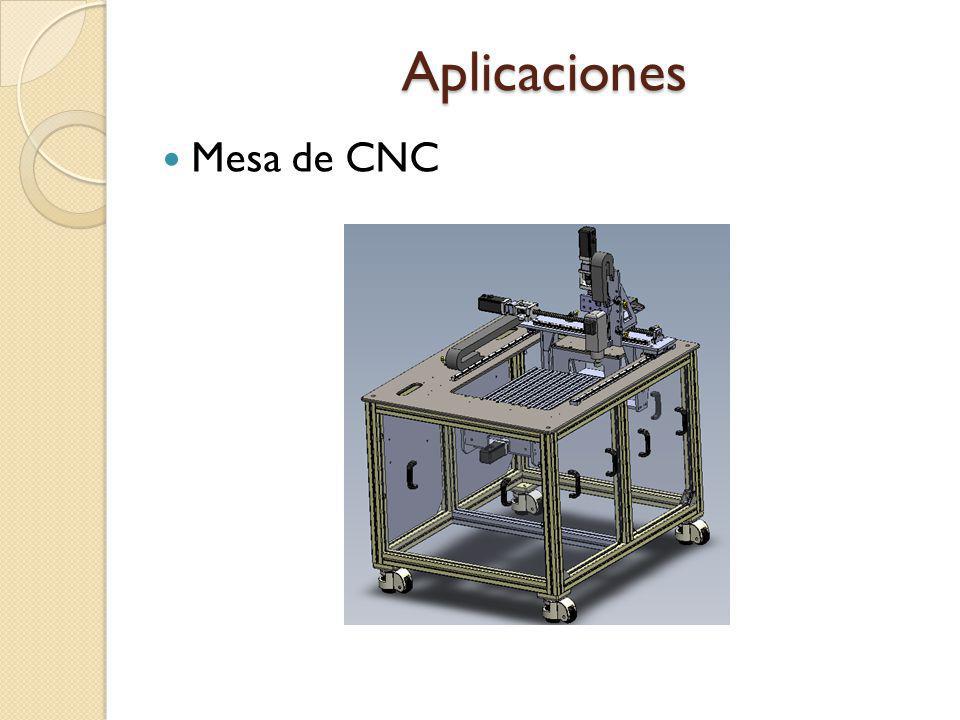

21 Aplicaciones Mesa de CNC

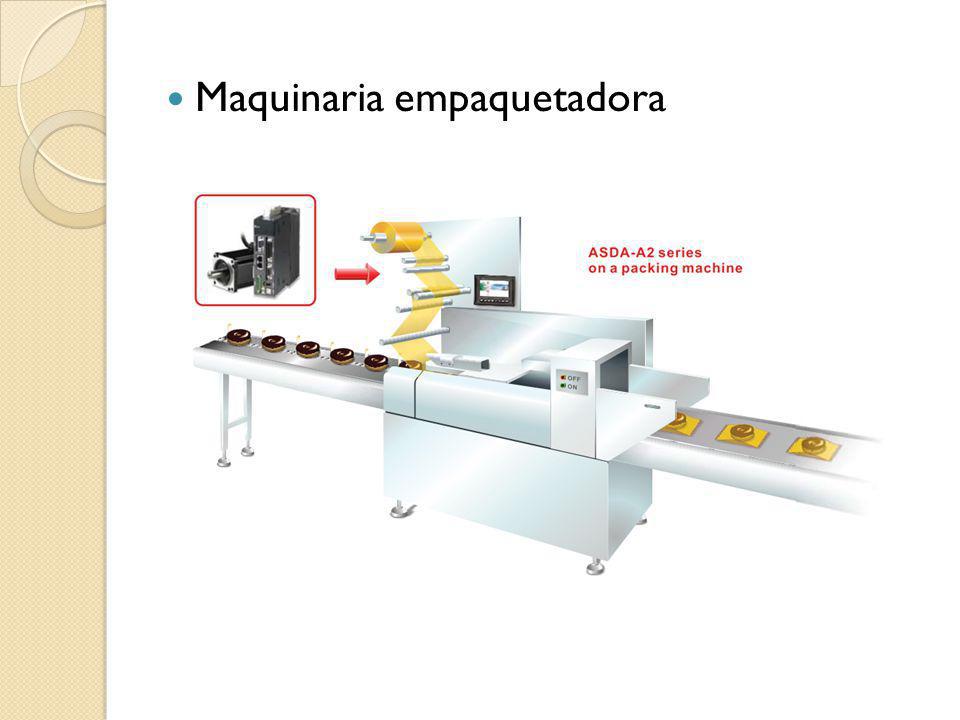

22 Maquinaria empaquetadora

23 Aplicador de Pegamento

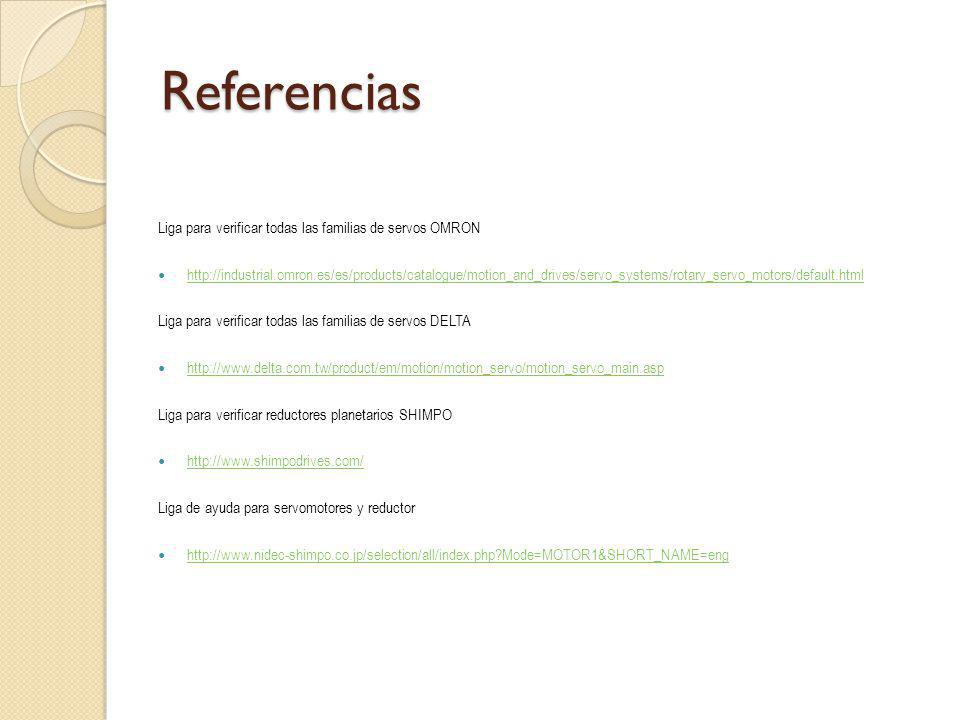

24 Referencias Liga para verificar todas las familias de servos OMRON http://industrial.omron.es/es/products/catalogue/motion_and_drives/servo_systems/rotary_servo_motors/default.html Liga para verificar todas las familias de servos DELTA http://www.delta.com.tw/product/em/motion/motion_servo/motion_servo_main.asp Liga para verificar reductores planetarios SHIMPO http://www.shimpodrives.com/ Liga de ayuda para servomotores y reductor http://www.nidec-shimpo.co.jp/selection/all/index.php?Mode=MOTOR1&SHORT_NAME=eng
