1 Q1000Q1000 Perfil de Carga Corrección de TP´s y TC´s Almacenamiento de Datos Canales Armónicas Umbrales SAG / SWELL Desbalances Calidad de Voltaje Calidad de Potencia Programación del Q1000 Descripción General Pantalla del Medidor Controles e Indicadores Interruptores Dip Fuente de Poder Potencia Tarjetas Principales de Operación Firmware Entradas y Salidas del Medidor Comunicaciones Restablecimiento de Tres Botones Registros

2 Medición Divisional Entradas y Salidas del Medidor 16 entradas edo. digital 16 salidas edo. digital 8 entradas de pulsos 8 salidas de pulsos 8 entradas analógicas 8 salidas analógicas Estado Digital Pulsos K-YPulsos K-Y-Z Analógicas

3 Medición Divisional Entradas del Medidor 16 entradas de estado digital* –Provocan acciones del medidor (EOI, reset de demanda) –Registro de Fecha y hora –Puede señalizar eventos o provocar condiciones de alarma 8 entradas de pulsos –Entradas KYZ y KY (IEC) –Pesos de pulsos definidos por el usuario –Se trata como otro valor de energía (puede ser totalizado, guardado en perfil de carga, …) 8 entradas analógicas* –Tratados como valores instantaneos –Factores de escala definidos por el usuario * Modulos E/S en desarrollo

4 Medición Divisional Módulo de salidas KYZ

5 Medición Divisional Entradas y Salidas delMedidor Método Tradicional Entradas y Salidas del Medidor Método Tradicional Cables de E/S conectados directamente al puerto del medidor E/S Expandibilidad y Flexibilidad limitada 4 KYZ Entradas 12 Cables 8 KYZ Salidas 24 Cables 16 sal. Estado 32 Cables 8 sal. Analogas 16 Cables 4 KY Entradas 8 Cables 16 ent. Estado 32 Cables 8 ent. Analogas 16 Cables Total = 140 Cables

6 Q1000Q1000 Perfil de Carga Corrección de TP´s y TC´s Almacenamiento de Datos Canales Armónicas Umbrales SAG / SWELL Desbalances Calidad de Voltaje Calidad de Potencia Programación del Q1000 Descripción General Pantalla del Medidor Controles e Indicadores Interruptores Dip Fuente de Poder Potencia Tarjetas Principales de Operación Firmware Entradas y Salidas del Medidor Comunicaciones Restablecimiento de Tres Botones Registros

7 Medición Divisional COMUNICACIONES Puerto RS-232 Red L ON W ORKS ® Puerto Óptico Modem

8 Medición Divisional Comunicaciones Características operanLos puertos de comunicación operan independientes –Se permite el uso de protocolos diferentes en cada puerto –Los puertos se comunican simultáneamente Todos los puertos son bi-direccionales Protocolos Estandar –Emulación QDIP –Mini-DLMS Protocolos avanzados –DNP 3.0 –IEC –Desarrollos futuros

9 Medición Divisional Comunicaciones Descripción depuertos Comunicaciones Descripción de puertos Puerto Óptico 9600 bps ANSI (GE Opticom) o IEC 1107 Puerto Óptico 9600 bps ANSI (GE Opticom) o IEC 1107 Puertos RS a 115,200 bps Dos puertos disponibles (uno como modem interno opcional) Todas las comunicaciones seriales soportadas (cable, RF, fibra, microondas, etc.) Interfase a modem externo Puertos RS a 115,200 bps Dos puertos disponibles (uno como modem interno opcional) Todas las comunicaciones seriales soportadas (cable, RF, fibra, microondas, etc.) Interfase a modem externo Modem Interno ,600 bps Entrada y salida de llamadas Llamadas a casa progamadas o en eventos Ventanas de llamada multiples Detección de descolgado Modem Interno ,600 bps Entrada y salida de llamadas Llamadas a casa progamadas o en eventos Ventanas de llamada multiples Detección de descolgado

10 Medición Divisional Puertos de Comunicación Modem Interno opcional: Solo en el Puerto 2 V.34, V.42/MNP 2-4 & V.42 bis/MNP 5 Modem Inicia/Recibe 1200 a 33.6 kbps sensor auto baud Llamada a casa programada o en evento Ventanas de llamada múltiples detección de descolgado Red LonWorks Puertos Seriales RS-232: 1200 a 115,200 bps Comunicación bidireccional Comunicación simultanea Protocolos std. QDIP Mini-DLMS IEC 1107 Loader SCS Protocolos Avanzados DNP 3.0 IEC Starting : DLM0 Starting : QDP1 Starting : SCS2 Pantalla al encender Puerto 1 Puerto 2 Cable Divisor Blanco Negro Optico: 9600 bps ANSI (GE Opticom) IEC 1107 Comunicación simultanea Comunicación bidireccional Protocolos Avanzados DNP 3.0 IEC

11 Medición Divisional Puerto Óptico > De LED Infrarrojo, encontrado en la tarjeta de la pantalla LCD > No se necesitan conexiones de cables dentro del medidor > Soporta rangos de hasta 19,200 Baudios > Soportes lectores magnéticos de tiempo IEC ó ANSI

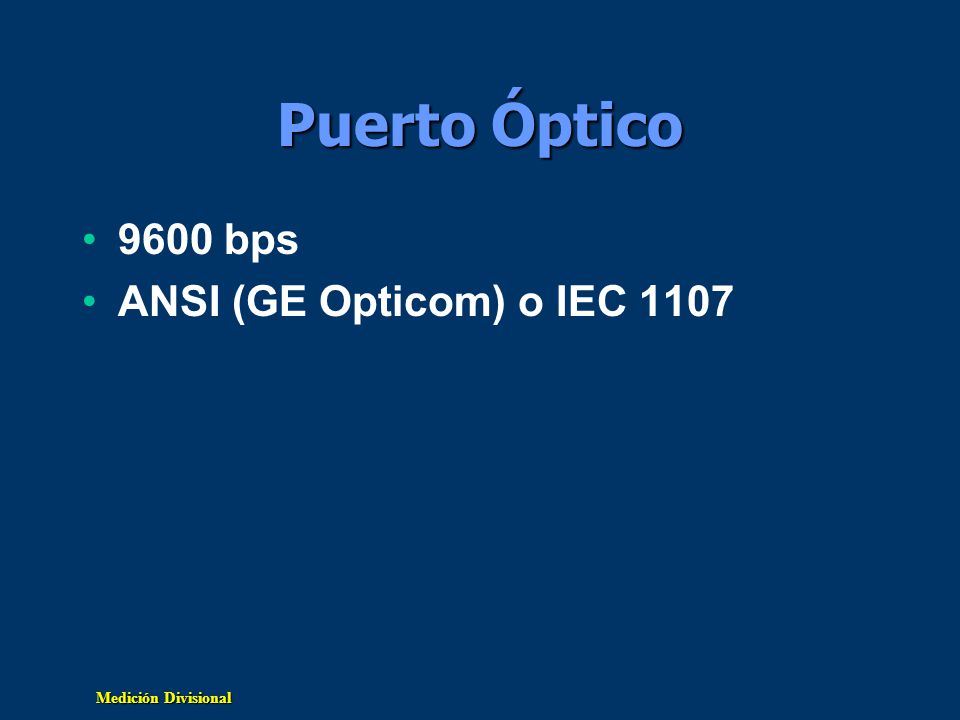

12 Medición Divisional Puerto Óptico 9600 bps ANSI (GE Opticom) o IEC 1107

13 Medición Divisional Puerto RS a 115,200 bps Dos puertos disponibles (Uno como modem interno opcional) Todas las comunicaciones seriales soportadas (cable, RF, fibra óptica, microondas, etc.) Interfase a modem externo

14 Medición Divisional Modem Interno ,600 bps Llamadas de entrada y de salida Llamada a casa programada o en evento Ventanas de llamada múltiples Detección de descolgado

15 Medición Divisional COMUNICACIONES Red LONWORKS > Lonworks es una red de comunicaciones de dos hilos a través de un transformador de aislamiento, por medio de esta red permite al Q1000 comunicarse con otros medidores, módulos de entrada/salida y otros dispositivos compatibles con LONWORKS > Puede comunicarse a velocidades de hasta 1.25 Mbps > Distancias de hasta 500 pies y puede incrementarse por medio de ruteadores

16 Medición Divisional Ejemplos de Comunicación Conexión de Línea Telefónica Conexión de Línea Telefónica Línea Telefonica Compartida Línea Telefonica Compartida Lazo de Fibra Optica Lazo de Fibra Optica Divisor RS-232 Divisor RS-232 Switch de datos digitales Switch de datos digitales Radio Frecuencia Radio Frecuencia Intertie / ISO Intertie / ISO

17 Medición Divisional Comunicaciones Ejemplo Intertie/ISO Fibra Optica Q1000 Schlumberger Q1000 Schlumberger Q1000 Schlumberger UTR Protocolo QDIP Instantaneos Datos de Energía Líneas de Estado UTR Protocolo QDIP Instantaneos Datos de Energía Líneas de Estado ISO Cualquier puerto de comunicación Lecturas horarias MWH Perfil de Carga ISO Cualquier puerto de comunicación Lecturas horarias MWH Perfil de Carga RS-232

18 Medición Divisional Conexión de línea telefónica RS-232 Estación Maestra Modem Tel. Celular Medidor con Modem Interno Red Pública Telefonica Conmutada Modem RS-232 RJ-11 RS-232 RJ-11 Parámetros modem externo Parámetros modem externo

19 Medición Divisional Parámetros de Modem Externo QUANTUM Q1000HayesUS Robotics Deshabilitar el eco local E0 Mostrar códigos de resultados Q0 Fijar códigos de resultados a cero X0X0, &A0 Mostrar códigos de resultados verbales V1 Usar perfil 0 al encender &Y0Y0 Deshabilitar control de flujo local &K0&H0, &I0 Ignorar estado de señal DTR &D0 Comunicación solo a velocidad específica, ejemplo 9600 bps N0, S37=n&Nn

20 Medición Divisional Línea telefónica compartida Estación Maestra Modem Medidor con Modem Interno Red Pública Telefónica Conmutada Modem Dispositivo para compartir línea telefónica RS-232 RJ-11 R/J-11

21 Medición Divisional Dispositivo para compartir línea telefónica VENTAJASVENTAJAS –Utilización de líneas telefónicas existentes –Soporta multiples productos de Schlumberger –Soporta equipo que no es de medición –Equipo de acuerdo a S.E. DESVENTAJASDESVENTAJAS –Cada dispositivo compartido requiere modem –Soporte limitado de dispositivos –Típicamente no es a prueba de transitorios o Altas temperaturas –Se requiere fuente de poder independiente.

22 Medición Divisional Switch de Datos Digital Estación Maestra Modem Red de telefónia pública conmutada Modem Dispositivo Switch de Datos RS-232 RJ-11 RS-232

23 Medición Divisional Dispositivo Switch de Datos Digital VENTAJASVENTAJAS –Fácil de Interrogar –Soporte multiple de productos Schlumberger –Soporta equipo que no es de medición –Fácil de expandir (añadir medidores) –Solo se requiere un modem DESVENTAJASDESVENTAJAS –Distancia limitada(Máximo recomendado 15 metros) –No tiene aislamiento –Se requiere Fuente de poder independiente

24 Medición Divisional Divisor RS-232 (Splitter) Estación Maestra Modem Red de telefonía pública conmutada Modem Divisor RS-232 RJ-11 RS-232

25 Medición Divisional Dispositivo Divisor para Modem VENTAJASVENTAJAS –Muy bajo costo para implementar –Fácil de integrar –Acceso múltiple a medidores –No requiere fuente de poder DESVENTAJASDESVENTAJAS –Distancia limitada(Máxima recomendada 15 metros) –Número limitado de medidores a conectar –No existe aislamiento

26 Medición Divisional Comunicaciones Pantallas

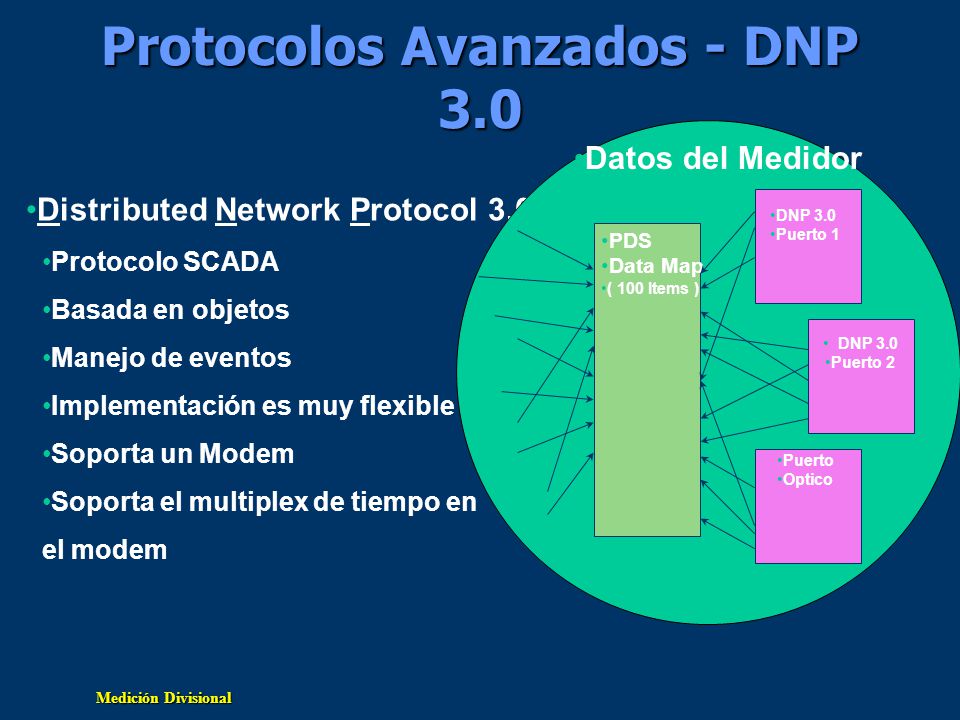

27 Medición Divisional Protocolos Avanzados - DNP 3.0 Protocolo SCADA Basada en objetos Manejo de eventos Implementación es muy flexible Soporta un Modem Soporta el multiplex de tiempo en el modem Distributed Network Protocol 3.0 Datos del Medidor PDS Data Map ( 100 Items ) DNP 3.0 Puerto 1 DNP 3.0 Puerto 2 Puerto Optico

28 Medición Divisional Red de Satelites GPS ReceptorGPS Q1000 Sincronización de tiempo por GPS

29 Medición Divisional Sincronización de tiempo Sincronización a reloj local –PC-PRO+ 98 (Software de programación) –DNP 3.0 (Protocolo avanzado) –IEC (Protocolo avanzado) Sincronización a sistema GPS –Usa NMEA 0183 std - El mas común (receptores GPS) –Precisión a 100 ms –Funcionalidad flexible Se Programa un tiempo absoluto en el medidor Busca el inicio de hora o señal de medianoche Sincroniza tiempo a +/- 1 hora

30 Medición Divisional Sincronización de tiempo porGPS Características Sincronización de tiempo por GPS Características simultáneos en diferentes áreas geográficas Datos simultáneos en diferentes áreas geográficas – Total kWh – Demanda Total kW Protocolo común de sincronización GPS – GPS – NMEA Configuraciones programables por el usuario de GPS Se utiliza el puerto Óptico ó RS-232 Soporte de señales con cadenas ASCII de sincronización de tiempo UTR – Dispositivos Caja Negra

31 Medición Divisional Entradas y Salidas del Medidor Modulos Schlumberger E/S 4 Salidas de Pulsos KYZ 1 Salida de Estado 4 Salidas de Pulsos KYZ 1 Salida de Estado 4 Salidas de Pulsos KY (Norma IEC) 4 Salidas de Estado 4 Salidas de Pulsos KY (Norma IEC) 4 Salidas de Estado 4 Entradas de Pulsos 8 Entradas de Estado* * Módulos E/S no disponibles 8 Salidas de Estado 4 Entradas Analógicas* 4 Salidas Analógicas* Lonworks

32 Medición Divisional Entradas y Salidas de Medidor Aplicación típica Puntos de Sub-medición Salidas Analógicas Entradas KYZ Q1000 Schlumberger Salidas de Estado RTU Sistema Eléctrico Lonworks
