1 Introducción a la línea NetworX Central de Alarmas NX-4

2 2 GE Security Craig Carstens 7 May 2014 ¿NetworX o Caddx? La línea empezó en los años 70 Se llamaba Caddi-Caddx Controls Fueron comprados por ITI, el nombre se cambió a Caddx ITI fue comprado por GE Ahora somos GE Security – un nombre para todas las líneas La línea Caddx ahora se llama NetworX (NX)

3 3 GE Security Craig Carstens 7 May 2014 NetworX panels – flexibilidad con una sola plataforma El NX-4: 8 zonas para aplicaciones residenciales El NX-6: 16 zonas inalámbricas o 12 cableadas, con 2 particiones para aplicaciones medianas El NX-8: 48 zonas, es perfecto para aplicaciones residenciales grandes y comerciales El NX-8E: 192 zonas, con interfase RS 232 para integrarse con una variedad de sistemas (CCTV, control de acceso, automatización)

4 4 GE Security Craig Carstens 7 May 2014 Paneles NetworX – ventajas Una sola plataforma para hardware: todos los módulos funcionan con todos los paneles Una sola plataforma para instalar: Las pautas y procedimientos de instalación son iguales para todos los paneles Una sola plataforma para programar: cuando uno sabe programar un NX-4, se puede programar cualquier de los paneles Más herramientas para configuración: El DL900 le permite configurar el panel por línea telefónica, conexión directa, o TCP/IP

5 Paneles NetworX: características

6 6 GE Security Craig Carstens 7 May 2014 NX-4: Características Zonas (de la fábrica) 4 Máximo de zonas cableadas (por duplicación) 8 Máximo de zonas RF 8 Particiones 1 Códigos de usuarios 8 Dígitos para los códigos 4 o 6 Teclados 8 Módulos expansores1 Eventos guardados en la memoria 185

7 7 GE Security Craig Carstens 7 May 2014 NX-4: El panel Común para una sirena, o detectores de humo de 4 hilos Conexión de támper Para voltaje y comun de los teclados, y el común para salidas de tipo colector abierto AC 16 V, 25 or 50VA Conexión de teléfono Conexión de batería Zonas 1 a 4 y los comunes Tierra Conexión de audio Cable blanco del AVM se conecta aquí LED del discador

8 8 GE Security Craig Carstens 7 May 2014 Los teclados Teclado LED económico: 8 zonas 12 Vcc 30mA Solo tres hilos para BUS Hasta 8 teclados por sistema. Etiquetas en lenguaje español. Luces de Armado, Listo, Instantaneo, Energia, Fuego y Servicio. 5 Botones de acceso directo 3 Teclas de Fuego, Medica y Panico. NX-1508

9 Módulos expansores – Zonas

10 10 GE Security Craig Carstens 7 May 2014 Expansión de zonas inalámbricas Viene en versiones de 8, 16, 48 zonas Direccionable con dipswitches Alcance de 800 pies (aire libre) El módulo guarda las direcciones de los sensores NX-216E Expansor de zonas cableadas NX-408E NX-416E NX-448E Expansores de zonas inalámbricas NX-2192E Módulo Pinpoint

11 11 GE Security Craig Carstens 7 May 2014 Expansión de zonas inalámbricas NX-216E Expansor de zonas cableadas NX-408E NX-416E NX-448E Expansores de zonas inalámbricas NX-2192E Módulo Pinpoint Ejemplo del cableado

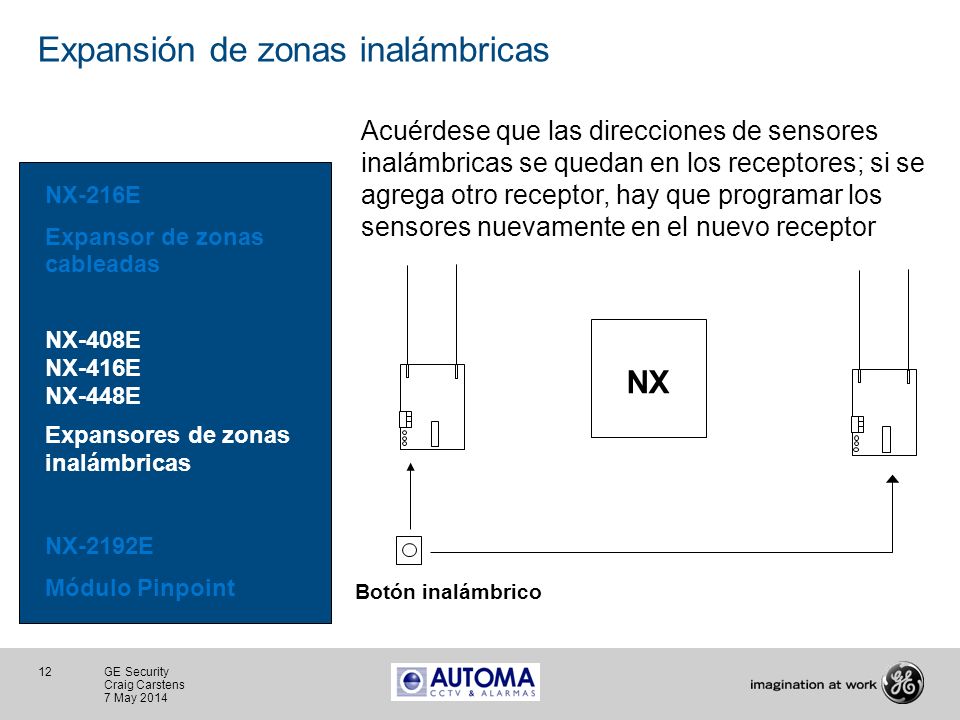

12 12 GE Security Craig Carstens 7 May 2014 Expansión de zonas inalámbricas NX-216E Expansor de zonas cableadas NX-408E NX-416E NX-448E Expansores de zonas inalámbricas NX-2192E Módulo Pinpoint Acuérdese que las direcciones de sensores inalámbricas se quedan en los receptores; si se agrega otro receptor, hay que programar los sensores nuevamente en el nuevo receptor NX Botón inalámbrico

13 Módulos expansores - Salidas

14 14 GE Security Craig Carstens 7 May 2014 Expansión de salidas NX-507E Expansor de 7 relés NX-508E Expansor de 8 salidas tipo colector abierto 7 relés de contacto seco 1 salida tipo colector abierto Conectar eventos del sistema o de zona a las salidas Conexión Powerflash para equipos de X-10

15 15 GE Security Craig Carstens 7 May 2014 Expansión de salidas NX-507E Expansor de 7 relés NX-508E Expansor de 8 salidas tipo colector abierto

16 16 GE Security Craig Carstens 7 May 2014 Expansión de salidas NX-507E Expansor de 7 relés NX-508E Expansor de 8 salidas tipo colector abierto 8 salidas de tipo colector abierto Conectar eventos del sistema o de zona a las salidas Conexión Powerflash para equipos de X-10 Conexión paralela para impresora

17 17 GE Security Craig Carstens 7 May 2014 Expansión de salidas NX-507E Expansor de 7 relés NX-508E Expansor de 8 salidas tipo colector abierto A la impresora A la interfase PSC04 para X10 LED

18 Módulos expansores - Comunicación

19 19 GE Security Craig Carstens 7 May 2014 Expansión de comunicación NX-534E Voz de dos vías NX-540E Control por teléfono NX-582E Interfase AES NX-590E Interfase TCP/IP Interfase para comunicación por un LAN o WAN existente Lo puede usar con servicio ADSL Usado con el OH Network Receiver

20 20 GE Security Craig Carstens 7 May 2014 Expansión de comunicación Se programa una dirección IP al módulo Se programa una en el receptor El módulo envia una señal de supervisión cada 10 segundos al receptor Usado con o sin el discador del panel Dirección IP LAN

21 Opciones para programar el sistema

22 22 GE Security Craig Carstens 7 May 2014 DL900 El panel es completamente programable por el DL900 Funciona en casi todos los módems/computadoras Win 95, win 98, win NT, win 2000 Listo para poner en red Memoria interno para seguimiento de los operadores

23 23 GE Security Craig Carstens 7 May 2014 DL900 Soporta 85 modelos distintos de módem Armar/desarmar/ver estado del sistema como si fuera por un teclado Se puede imprimir la configuración del panel Base de datos de respaldo, con backup automático

24 24 GE Security Craig Carstens 7 May 2014 Programación – por teléfono, red, o NX-586E 4 opciones de downloading con el DL900: Remotamente por línea telefónica Remotamente por TCP/IP (con el NX-590E) Localmente con el NX-586E Remotamente con el NX-586E

25 25 GE Security Craig Carstens 7 May 2014 Programación con el NX-586E Conexión local Entre puerto serial de computadora y las terminales de bus del sistema NX-586E Se conectan los clips en este extremo a las tres terminales del bus El módulo se conecta al puerto serial de la computadora Enviar o recibir datos de programación del panel

26 26 GE Security Craig Carstens 7 May 2014 Programación con el NX-586E Programación remota 12VCD Hacer toda la programación del panel en la oficina, bajarla al NX-586E (hasta 4 configuraciones distintas) No hay que conectar el verde Conectar el extremo con los clips al panel, y transferir datos al panel, o desde el panel al módulo No hay que conectar este extremo
