Marco teórico Marco teórico Tarifas Tarifas Etapas Etapas Tipos Tipos Procedimiento Procedimiento Beneficios Beneficios.

Presentaciones similares


Presentación del tema: "Marco teórico Marco teórico Tarifas Tarifas Etapas Etapas Tipos Tipos Procedimiento Procedimiento Beneficios Beneficios."— Transcripción de la presentación:

1 Marco teórico Marco teórico Tarifas Tarifas Etapas Etapas Tipos Tipos Procedimiento Procedimiento Beneficios Beneficios

2 Es un análisis progresivo que refleja cómo y dónde se usa la energía en instalaciones de una fábrica y en donde es posible hacer mejoras. Es un análisis progresivo que refleja cómo y dónde se usa la energía en instalaciones de una fábrica y en donde es posible hacer mejoras.

3 Auditoria Energética es una actividad de evaluación independiente y de asesoramiento de la administración y de la técnica, centrada en el examen y evaluación de la adecuación, eficiencia y eficacia de los sistemas energéticos, así como de la calidad del desempeño de las unidades en relación a la eficiencia energética y planes, metas, objetivos y políticas definidos para ésas. Es necesario medir, para controlar y poder administrar

4 ¿Cuál es el objetivo? La razón principal por la cual se hace una auditoria es el ahorro de energía ver donde se hay una mayor cantidad de energía que se utiliza y ver la forma de producir la misma cantidad pero disminuyendo o haciendo constante los costos.

5 Objetivos de una Auditoria 1.Integridad y confianza en las informaciones y registros 2.Integridad y confianza en los sistemas establecidos para asegurar la observancia de las políticas, metas, planes, procedimientos, leyes, normas y reglas; y de su efectiva utilización; 3.Eficiencia, eficacia y ahorro del desempeño y de la utilización de los recursos; de los procedimientos y métodos para salvaguarda de los activos y la comprobación de su existencia, así como la exactitud de los activos y pasivos 4.Compatibilidad de las operaciones y programas con los objetivos, planes medios de ejecución establecidos.

6 Picos de demanda

7 En la optimización de energía eléctrica, podemos tener los siguientes controles: En la optimización de energía eléctrica, podemos tener los siguientes controles: Optimización de arranques de motores. Optimización de arranques de motores. Control de unidades de tratamiento de aire Control de unidades de tratamiento de aire Control de temperatura de condensadores o de torres de enfriamiento Control de temperatura de condensadores o de torres de enfriamiento Optimización de los sistemas de iluminación Optimización de los sistemas de iluminación Automatización de los procesos Automatización de los procesos

8 Es el profesional que realiza la auditoria en ocasiones coordinando a un grupo de especialistas, por la amplitud o complejidad de la instalación analizada. Es el profesional que realiza la auditoria en ocasiones coordinando a un grupo de especialistas, por la amplitud o complejidad de la instalación analizada.

9 INSTRUMENTOS UTILIZADOS LUXOMETROS OPACIMETRO Pinzas amperimétricas MEDIDAS ELETRICASMEDIDA PARA INSTALACIONES COMBUSTION

10 TARIFAS Comisión de Tarifas de Energía. ley No 27116: Comisión de Tarifas de Energía. ley No 27116:

11 Organismos del sector MEM.- Normar y planificar el desarrollo del sector. MEM.- Normar y planificar el desarrollo del sector. OSINERG.- Cumplimiento de la LCE, Protección del medio ambiente OSINERG.- Cumplimiento de la LCE, Protección del medio ambiente INDECOPI.- Velar por la competencia INDECOPI.- Velar por la competencia CTE.- Fijación de tarifas para los servicios CTE.- Fijación de tarifas para los servicios

12 Son los precios que se aplican al consumo de energía eléctrica. Son los precios que se aplican al consumo de energía eléctrica. Son fijados por al Gerencia Adjunta de Regulación Tarifaría (GART) – OSINERG. Son fijados por al Gerencia Adjunta de Regulación Tarifaría (GART) – OSINERG. Se da a través de un contrato de la empresa eléctrica y el consumidor. Se da a través de un contrato de la empresa eléctrica y el consumidor. Tarifa Eléctrica

13 Las redes eléctricas del sistema peruano están clasificadas en 4 niveles de tensión MAT Tensiones superiores a 100 kV. AT Tensiones superiores a 30 kV en inferiores a 100kV. MT Tensiones superiores a 440 V e inferiores a 30 kV. BT Tensiones inferiores a 440 V

14 Obtención de la Tarifa Eléctrica:

15 Factores que influyen en la fijación de la Tarifa Eléctrica Demanda eléctrica Demanda eléctrica Oferta de Generación Oferta de Generación El índice de precios al por mayor. El índice de precios al por mayor. Los precios de los combustibles. Los precios de los combustibles. Los derechos arancelarios. Los derechos arancelarios. El precio internacional del cobre y/o aluminio. El precio internacional del cobre y/o aluminio. El tipo de cambio. El tipo de cambio. Condiciones hidrológicas esperadas Condiciones hidrológicas esperadas

16 Resumiendo… La auditoría energética consiste en un análisis completo de las distintas energías, las utilidades y las redes de fluidos intervenientes en un proceso con el fin de detectar el potencial de ahorro existente en su planta. La auditoría energética consiste en un análisis completo de las distintas energías, las utilidades y las redes de fluidos intervenientes en un proceso con el fin de detectar el potencial de ahorro existente en su planta.

17 Prediagnóstico

18 Beneficios del Pre-diagnóstico Concientización del Gasto Energético:_ Concientización del Gasto Energético:_ en el costo y en la distribución. en el costo y en la distribución. Conocimiento de las medidas:_ Conocimiento de las medidas:_ sobre todo para reducir el costo. Mejora de la Eficiencia Energética:_ Mejora de la Eficiencia Energética:_ mejorando el desarrollo y la competitividad del mismo.

19 Beneficios generales Estimar los COSTOS (ahorro de energía) Estimar los COSTOS (ahorro de energía) Regularizar sus egresos. Regularizar sus egresos. Convertir sus gastos en inversiones. Convertir sus gastos en inversiones. Aplicar una política de maxima productividad. Aplicar una política de maxima productividad.

20 Análisis de la energía recibida Aparatos eléctricos: Aparatos eléctricos: ENERGÍA ENERGÍA ENERGÍA ENERGÍA REQUERIDA ACTIVA (ingresada) (calor o luz) (ingresada) (calor o luz)

21 Análisis de la energía recibida Otros aparatos (motores, fluorescentes, etc.): Otros aparatos (motores, fluorescentes, etc.): ENERGÍA ACTIVA ENERGÍA ACTIVA (luz, movimiento, etc.) (luz, movimiento, etc.) ENERGIA ENERGIA REQUERIDA REQUERIDA(ingresada) ENERGÍA REACTIVA ENERGÍA REACTIVA (propio funcionamiento) (propio funcionamiento)

22 ¿¿Qué debemos hacer?? Para aprovechar al máximo la energía recibida, debemos minimizar el consumo de energía reactiva. Para aprovechar al máximo la energía recibida, debemos minimizar el consumo de energía reactiva.

23 ¿Cómo podemos lograrlo? Instalación de un Equipo de compensación de Energía Reactiva. Instalación de un Equipo de compensación de Energía Reactiva. Equipo de compensación de energía reactiva y Equipo de compensación de energía reactiva y filtrado de armónicos filtrado de armónicos

24 ¿Cómo funciona esto? Instalación: cargas lineales y no lineales. Instalación: cargas lineales y no lineales. Cargas lineales: Cargas lineales: señal de tensión Corriente Senoidal Senoidal Ejm: resistencias, motores, transformadores Ejm: resistencias, motores, transformadores

25 ¿Y las otras? Cargas no lineales: Cargas no lineales: Corriente absorbida no equilibrada DIFERENTE t ensión que alimenta DIFERENTE t ensión que alimenta Ejm: Motores en arranque, variadores, etc.

26 ¿Dónde está el problema en sí? Las cargas NO LINEALES contaminan la instalación !! Las cargas NO LINEALES contaminan la instalación !! Generación de armónicos Generación de armónicos Alteraciones en la instalación eléctrica. Alteraciones en la instalación eléctrica. A corto plazoA largo plazo

27 Consecuencias a corto plazo Aumento de la corriente eficaz. Aumento de la corriente eficaz. Disparos intempestivos de las protecciones. Disparos intempestivos de las protecciones. Vibraciones y ruidos en los cuadros de Baja Tensión, etc. Vibraciones y ruidos en los cuadros de Baja Tensión, etc.

28 Consecuencias a largo plazo Calentamiento progresivo de conductores eléctricos. Calentamiento progresivo de conductores eléctricos. Calentamiento rápido de transformadores y alternadores, etc. Calentamiento rápido de transformadores y alternadores, etc.

29 Compensación de energía reactiva Criterios de elección del equipamiento La compensación de energía reactiva puede realizarse de dos formas La compensación de energía reactiva puede realizarse de dos formas equipamiento tipo tipo desintonizado estándar equipamiento tipo tipo desintonizado estándar o antiresonante o antiresonante de acuerdo al nivel de contaminación armónica de la red. de acuerdo al nivel de contaminación armónica de la red.

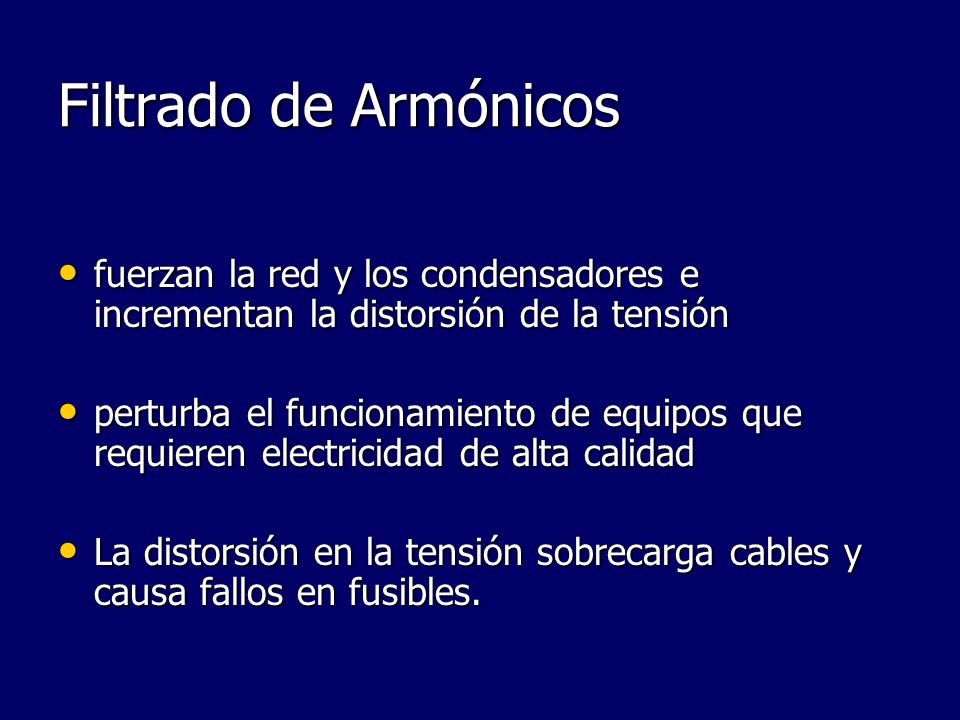

30 Filtrado de Armónicos fuerzan la red y los condensadores e incrementan la distorsión de la tensión fuerzan la red y los condensadores e incrementan la distorsión de la tensión perturba el funcionamiento de equipos que requieren electricidad de alta calidad perturba el funcionamiento de equipos que requieren electricidad de alta calidad La distorsión en la tensión sobrecarga cables y causa fallos en fusibles. La distorsión en la tensión sobrecarga cables y causa fallos en fusibles.

31 ¿Soluciones a este problema? reactancias de choque reactancias de choque filtros armónicos filtros armónicos

32 ¿Cómo operan estos filtros? Impedancia varía con la frecuencia. Impedancia varía con la frecuencia. Existen 2 tipos: Existen 2 tipos: 1) Filtros Pasivos._ 1) Filtros Pasivos._ Simples y económicos pero poco efectivos. Simples y económicos pero poco efectivos. Usados en circuitos en paralelo o instalados directamente a un equipo particular. Usados en circuitos en paralelo o instalados directamente a un equipo particular.

33 ¿Cómo operan estos filtros? 2) Filtros Activos._ 2) Filtros Activos._ Elementos de potencia; usan un convertidor de potencia, produciendo corriente. Elementos de potencia; usan un convertidor de potencia, produciendo corriente. Mayor aplicación, alto consumo de potencia, alto nivel de interferencia electromagnética y alto costo. Mayor aplicación, alto consumo de potencia, alto nivel de interferencia electromagnética y alto costo.

34 Beneficios de la Compensación y el Filtrado Tarifa de potencia reactiva más barata por parte del suministrador. Tarifa de potencia reactiva más barata por parte del suministrador. Correcto dimensionamiento del sistema de distribución y del equipo (ahorro). Correcto dimensionamiento del sistema de distribución y del equipo (ahorro). Las temperaturas más bajas en los armarios de distribución y en el cableado reducen pérdidas. Las temperaturas más bajas en los armarios de distribución y en el cableado reducen pérdidas. La capacidad de transmisión de potencia activa crece. La capacidad de transmisión de potencia activa crece. La caída de la tensión se reduce. La caída de la tensión se reduce.

35 ¿Qué más puedo usar? BATERÍAS DE CONDENSADORES BATERÍAS DE CONDENSADORES evitan periodos de inactividad de la maquinaria. evitan periodos de inactividad de la maquinaria. eliminan los recargos de las compañías eléctricas y los daños a los equipos. eliminan los recargos de las compañías eléctricas y los daños a los equipos.

36 ¿Qué son estas baterías? Las baterías marcan el camino para una compensación económica, de alta calidad, y de corto periodo de retorno de la inversión. Las baterías marcan el camino para una compensación económica, de alta calidad, y de corto periodo de retorno de la inversión. Diseñadas para mantener la tensión a un nivel aceptable, y para compensar potencia reactiva de cargas variables en redes trifásicas desde 3 hasta 24 kV. Diseñadas para mantener la tensión a un nivel aceptable, y para compensar potencia reactiva de cargas variables en redes trifásicas desde 3 hasta 24 kV.

37 ¿De qué están hechas? Condensadores: Condensadores: –Uno, dos o tres condensadores trifásicos internamente conectados en estrella –Tres condensadores monofásicos conectados en estrella –Seis condensadores monofásicos conectados en doble estrella Reactancias de choque de núcleo de aire para la protección. Reactancias de choque de núcleo de aire para la protección. Fusibles de AT de alto de poder de corte. Fusibles de AT de alto de poder de corte. Aparellaje de conexión (contactores de vacío). Aparellaje de conexión (contactores de vacío).

38 ¿Algo más que deba saber de ellos? El voltaje de la red y su frecuencia son los factores básicos para dimensionar los bancos de condensadores. El voltaje de la red y su frecuencia son los factores básicos para dimensionar los bancos de condensadores. Por ello…. Los bancos de condensadores son La solución definitiva para: Por ello…. Los bancos de condensadores son La solución definitiva para: la corrección del factor de potencia, la corrección del factor de potencia, para dar soporte a la tensión para dar soporte a la tensión para maximizar la capacidad de la red en aplicaciones industriales y redes de distribución. para maximizar la capacidad de la red en aplicaciones industriales y redes de distribución.

39 ¿Qué gano haciendo esto? Obtendría los siguientes beneficios: Obtendría los siguientes beneficios: Reducir gasto en su factura eléctrica. Reducir gasto en su factura eléctrica. Reducir las caídas de tensión. Reducir las caídas de tensión. Proteger la vida útil de las instalaciones Proteger la vida útil de las instalaciones

40 Consejos sobre el uso eficiente de la energía. 1) Acondicionamiento Térmico: 1) Acondicionamiento Térmico: Aislamientos y protecciones solares. Aislamientos y protecciones solares. Protección contra la insolación. Protección contra la insolación. Hermeticidad de los cerramientos. Hermeticidad de los cerramientos.

41 Sistema de calefacción Aproveche la luz natural. Aproveche la luz natural. Temperaturas de comfort adecuadas.(20°C) Temperaturas de comfort adecuadas.(20°C) Revisión y reajuste del aislamiento. Revisión y reajuste del aislamiento. Calorifugue las tuberías transportadoras. Calorifugue las tuberías transportadoras.

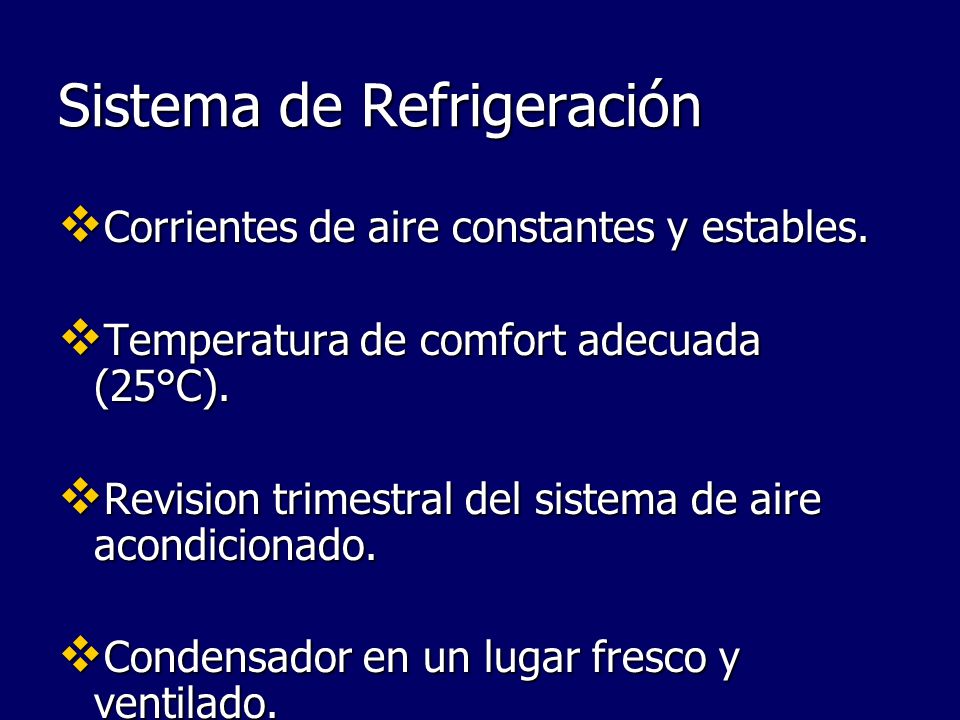

42 Sistema de Refrigeración Corrientes de aire constantes y estables. Corrientes de aire constantes y estables. Temperatura de comfort adecuada (25°C). Temperatura de comfort adecuada (25°C). Revision trimestral del sistema de aire acondicionado. Revision trimestral del sistema de aire acondicionado. Condensador en un lugar fresco y ventilado. Condensador en un lugar fresco y ventilado.

43 Siete puntos clave para una buena iluminación industrial LUZ SUFICIENTE LUZ SUFICIENTE ILUMINACION UNIFORME ILUMINACION UNIFORME BUENA ILUMINACION VERTICAL BUENA ILUMINACION VERTICAL FUENTES DE LUZ BIEN APANTALLADAS FUENTES DE LUZ BIEN APANTALLADAS BRILLO DE EQUILIBRIO UNIFORME BRILLO DE EQUILIBRIO UNIFORME COLOR DE LUZ AGRADABLE COLOR DE LUZ AGRADABLE BAJO COSTO DE MANTENIMIENTO BAJO COSTO DE MANTENIMIENTO

44 Servicios de eficiencia energética. Ahorro potencial en el uso de energía Contrarrestar el efecto invernadero. Contrarrestar el efecto invernadero. Potencial de ahorro (%) en cada Rama Potencial de ahorro (%) en cada Rama Periodo del ahorro Hoteles Lavanderías Panaderías Comercio Periodo del ahorro Hoteles Lavanderías Panaderías Comercio Mayor a 10 años 32,5 % 27,6 % 19,5 % 18,6 % Menor a 10 años 12,7 % 13,0 % 4,8 % 6,0 % Menor a 10 años 12,7 % 13,0 % 4,8 % 6,0 %

45 ¿Qué medidas implicará? evaluará los artefactos eléctricos evaluará los artefactos eléctricos Modernización de los mismos. Modernización de los mismos. Reemplazo de equipos obsoletos. Reemplazo de equipos obsoletos. Adquisición de equipos eficientes. Adquisición de equipos eficientes. Recomendaciones para una óptima eficiencia energética. Recomendaciones para una óptima eficiencia energética. Mayor información al alcance del trabajador. Mayor información al alcance del trabajador.

46 AUDITORÍA ENERGÉTICA ETAPAS

47 1.PREAUDITORÍA O PREDIAGNÓSTICO 2.TOMA DE DATOS 3.DIAGNÓSTICO 4.IMPLANTACIÓN Y SEGUIMIENTO

48 PREAUDITORÍA O PREDIAGNÓSTICO Visita de las instalaciones Visita de las instalaciones Entrevista con responsables de operación y mantenimiento: Entrevista con responsables de operación y mantenimiento: Determinación del consumo específico de energía Determinación del consumo específico de energía Primera evaluación de eficiencia energética Primera evaluación de eficiencia energética Identificación de otras posibles oportunidades de reducir costos energéticos Identificación de otras posibles oportunidades de reducir costos energéticos Elaboración de reporte Elaboración de reporte

49 TOMA DE DATOS Observación de prácticas de operación y mantenimiento Observación de prácticas de operación y mantenimiento Medición de parámetros operacionales Medición de parámetros operacionales Compilación de posibles medidas de eficiencia energética Compilación de posibles medidas de eficiencia energética Evaluación del potencial de reducción del consumo y costo de la energía para cada medida identificada Evaluación del potencial de reducción del consumo y costo de la energía para cada medida identificada Estimación del costo de ejecución de las medidas Estimación del costo de ejecución de las medidas Selección/priorización de las medidas evaluadas Selección/priorización de las medidas evaluadas

50 Parte de la instrumentación de última generación usada para el control y valorización

51

52

53

54 DIAGNÓSTICO Identificación del proceso y/o áreas principales Identificación del proceso y/o áreas principales Identificación fuentes de energía Identificación fuentes de energía Identificación consumidores de energía, capacidad instalada y horas de operación Identificación consumidores de energía, capacidad instalada y horas de operación Información histórica de las facturas de los subministradores de energía. Información histórica de las facturas de los subministradores de energía.

55 IMPLEMENTACIÓN Y SEGUIMIENTO Tomar las medidas necesarias para reducir el consumo de energía Tomar las medidas necesarias para reducir el consumo de energía Optimizar el trabajo y el uso de la energía Optimizar el trabajo y el uso de la energía Una vez adoptadas las medidas propuestas, debe realizarse un seguimiento para comprobar que se están ejecutando correctamente y confirmar las mejoras y los ahorros consiguientes. Una vez adoptadas las medidas propuestas, debe realizarse un seguimiento para comprobar que se están ejecutando correctamente y confirmar las mejoras y los ahorros consiguientes.

56 AUDITORÍA ENERGÉTICA TIPOS

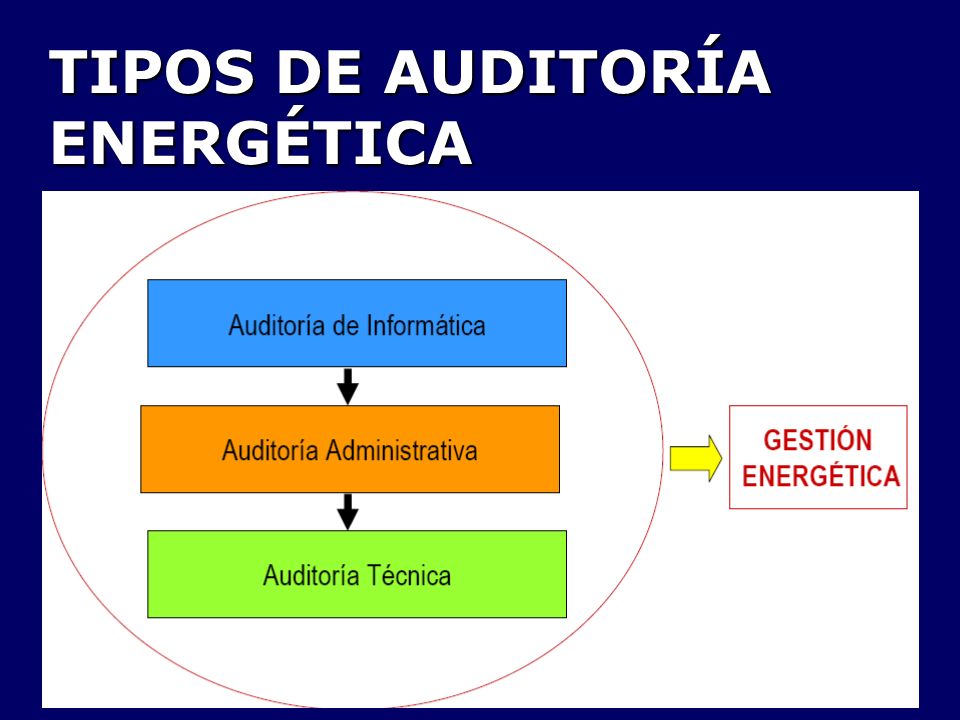

57 TIPOS DE AUDITORÍA ENERGÉTICA

58 AUDITORÍA DE INFORMÁTICA Analizar el consumo de energía y demanda de las diferentes localidades Analizar el consumo de energía y demanda de las diferentes localidades Controlar la cantidad y el costo de energía eléctrica utilizada. Controlar la cantidad y el costo de energía eléctrica utilizada. Reducir el valor del consumo y de demanda de energía eléctrica. Reducir el valor del consumo y de demanda de energía eléctrica. Diagnosticar oportunidades de eficiencia. Diagnosticar oportunidades de eficiencia. Evaluar los resultados de las acciones de eficiencia. Evaluar los resultados de las acciones de eficiencia.

59 AUDITORÍA DE INFORMÁTICA INDUSTRIA E MPRESA DE PRODUCCION

60 AUDITORÍA ADMINISTRATIVA Clasificación de las Cuentas de Energía. Clasificación de las Cuentas de Energía. Regularización de la demanda contratada. Regularización de la demanda contratada. Alteración de la estructura tarifaria. Alteración de la estructura tarifaria. Desactivación de las instalaciones sin utilización. Desactivación de las instalaciones sin utilización. Conferencia de lectura de la cuenta de energía eléctrica (Error de lectura). Conferencia de lectura de la cuenta de energía eléctrica (Error de lectura). Entendimientos con las distribuidoras de energía para disminución de tarifas. Entendimientos con las distribuidoras de energía para disminución de tarifas.

61 AUDITORÍA TÉCNICA

62 Corrección del factor de potencia; Alteración de la tensión de alimentación (AT- BT); Mejora del Factor de Carga en las instalaciones; Modificación de las instalaciones electricas; Disminución de la potencia de los equipos; Reducción de las pérdidas de carga en las horas punta; Aumento de la eficiencia de los motores; Mejora en el rendimiento de la iluminación; Utilización de Soft Starter e Inversor de Frecuencia; OBJETIVOS DE LA AUDITORIA TECNICA

63 PROCEDIMIENTOS 1.Recolección de información básica e inventario general de las instalaciones Toma de datos Toma de datos Registros y mediciones puntuales Registros y mediciones puntuales Referir las diferentes formas de energía que entran o salen a un mismo período de tiempo Referir las diferentes formas de energía que entran o salen a un mismo período de tiempo La energía que se aporta al sistema es idéntica a la que éste cede

64 2.Elaboración balances de energía 3.Determinar la incidencia del consumo de energía en cada equipo o grupo en el consumo de energía total. 4.Obtener ratios de energía (consumo específico, factor de carga,...)

65 5.Determinar los potenciales de ahorro por equipos, áreas, centros, etc, mediante evaluación técnica, por ejemplo: Sistemas térmicos: generación de vapor, agua caliente, redes de distribución. Sistemas de eléctricos: evaluación de la transformación y distribución, sistema tarifario, distribución propia.... Sistemas mecánicos: evaluación sistemas aire comprimido, bombeo, etc.

66 6. Identificación de medidas apropiadas de ahorro de energía. 7. Evaluación de los ahorros energéticos 8. Evaluación de los ahorros asociados

67 PLANIFICACION DE LA AUDITORIA 1.Definición de los objetivos. 2.Selección del equipo de auditores y distribución de las tareas. 3.Selección del protocolo de la auditoría.

68 4.Comunicación con el responsable de la instalación a ser auditada. 5. Apertura y reconocimiento 6.Recolección de evidencias. 7.Registro de las evidencias.

69 8. Evaluación de las evidencias. 9. Reunión de cierre. 10.Elaboración del informe.

70
