Presentación del tema: "Diseño de Sistemas de Información Prof. Carlos A. Rodríguez Sánchez."— Transcripción de la presentación:

1 Diseño de Sistemas de Información Prof. Carlos A. Rodríguez Sánchez

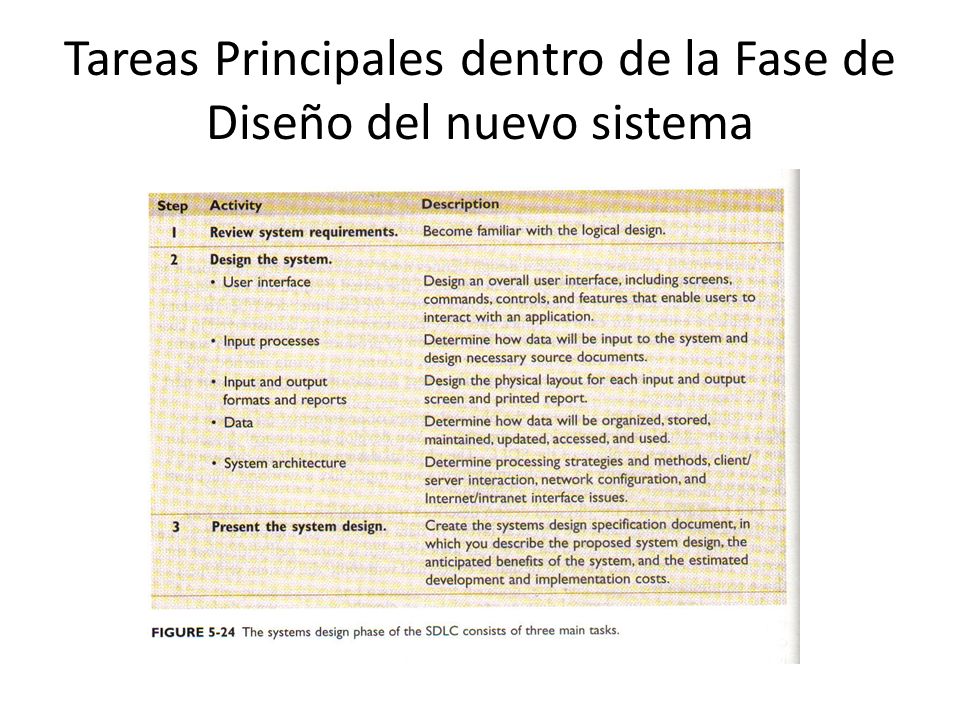

2 Tareas Principales dentro de la Fase de Diseño del nuevo sistema

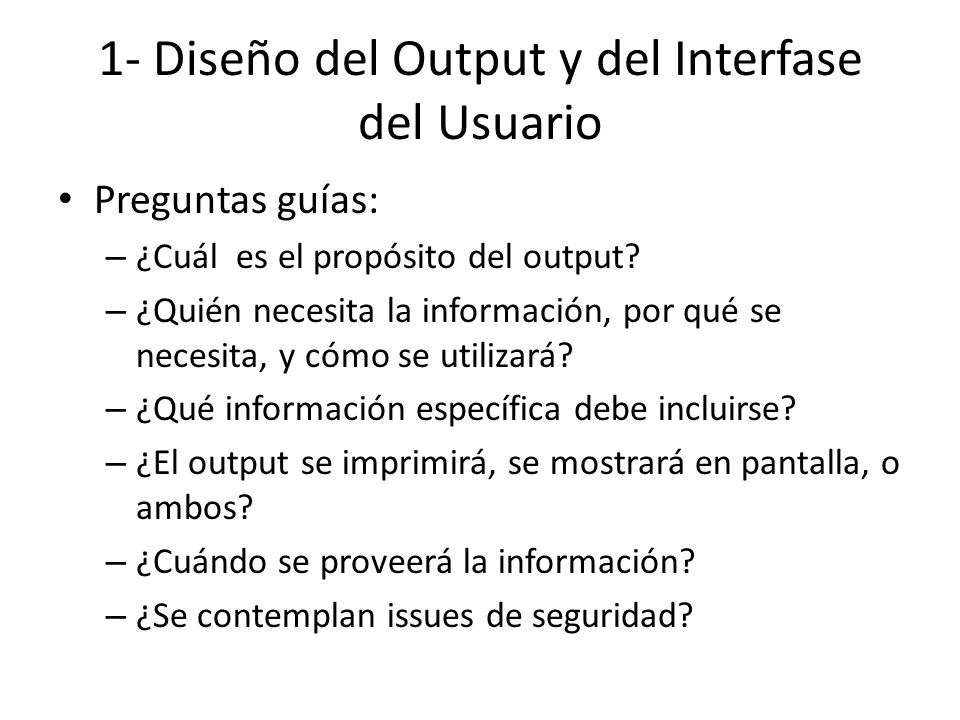

3 1- Diseño del Output y del Interfase del Usuario Preguntas guías: – ¿Cuál es el propósito del output? – ¿Quién necesita la información, por qué se necesita, y cómo se utilizará? – ¿Qué información específica debe incluirse? – ¿El output se imprimirá, se mostrará en pantalla, o ambos? – ¿Cuándo se proveerá la información? – ¿Se contemplan issues de seguridad?

4 Tipos de output Internet-Based Audio Sistemas de Fax Microfilm COLD (Computer Output to Laser Disk)

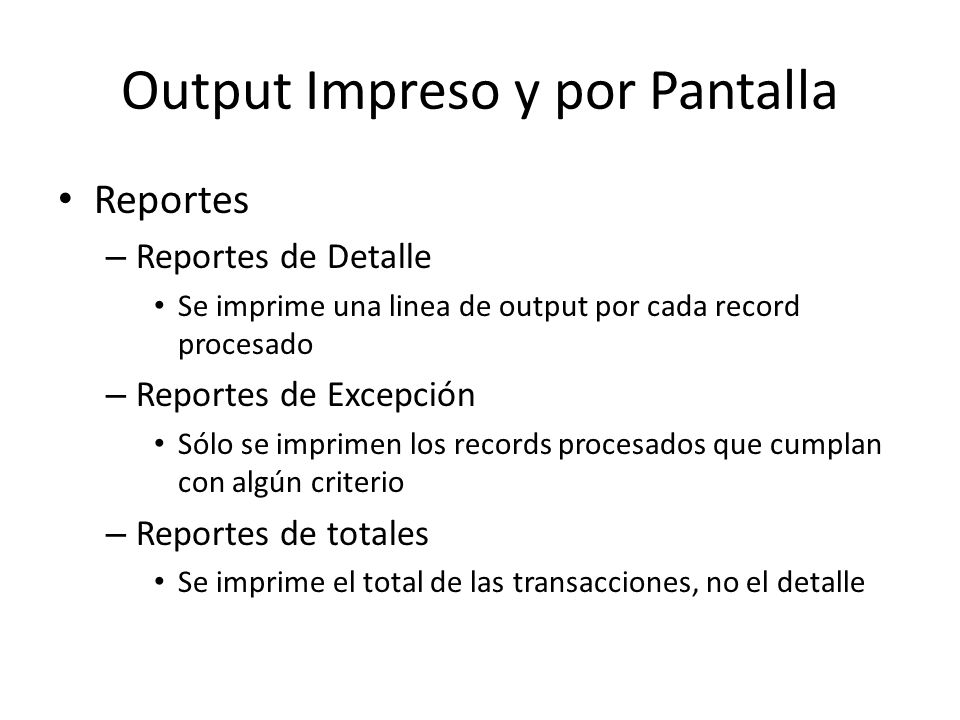

5 Output Impreso y por Pantalla Reportes – Reportes de Detalle Se imprime una linea de output por cada record procesado – Reportes de Excepción Sólo se imprimen los records procesados que cumplan con algún criterio – Reportes de totales Se imprime el total de las transacciones, no el detalle

6 Diseño de un Reporte

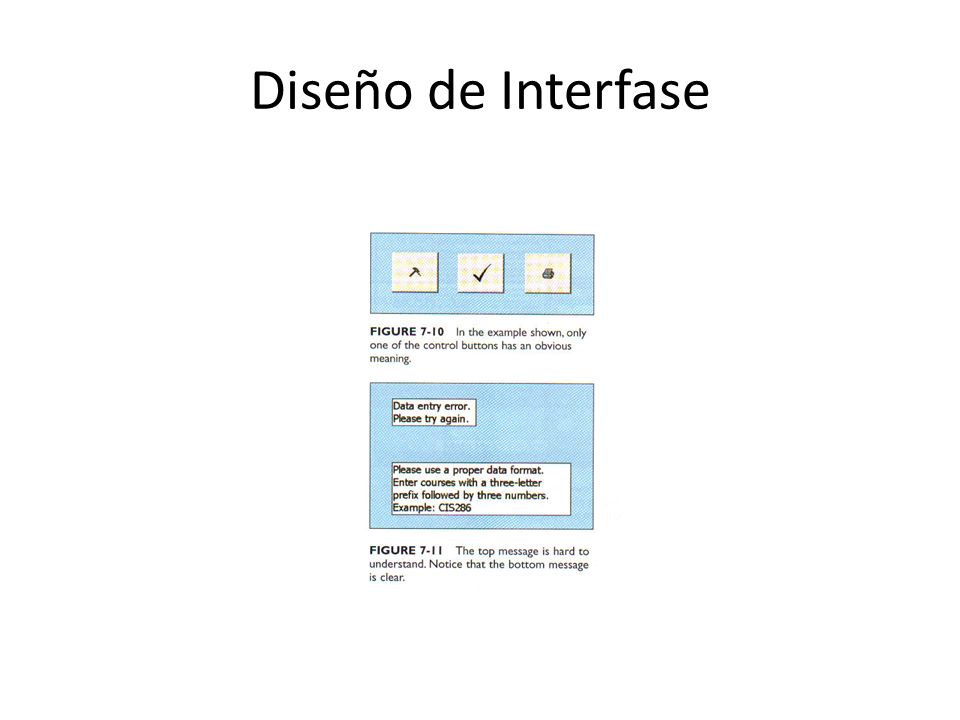

7 Diseño de Interfase

8

9 Zonas en las que se divide un Documento Fuente

10 Ejemplo de un Documento Fuente

11 Diseño de los Datos para el nuevo sistema

12 File-Oriented Systems vs. DataBase Systems

13 Base de Datos Método de organización donde se almacenan los datos en tablas (files) diferentes, de modo que sea más fácil la recuperación posterior de estos. DBMS – Herramienta que se utiliza para crear, modificar, y manipular una base de datos

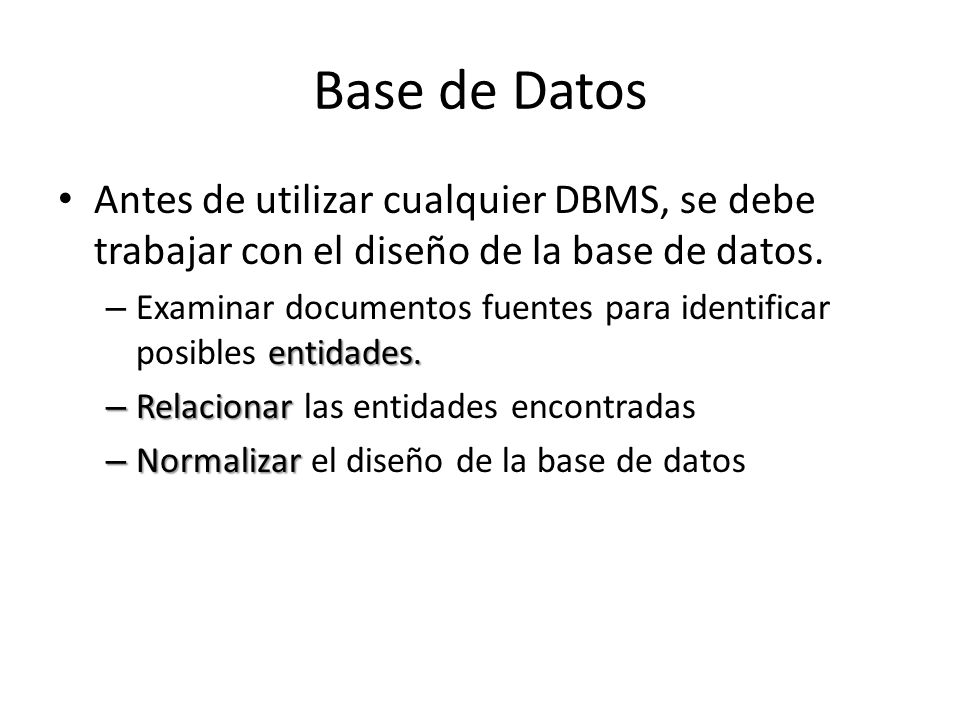

14 Base de Datos Antes de utilizar cualquier DBMS, se debe trabajar con el diseño de la base de datos. entidades. – Examinar documentos fuentes para identificar posibles entidades. – Relacionar – Relacionar las entidades encontradas – Normalizar – Normalizar el diseño de la base de datos

15 Base de Datos Términos: – Entidad: cualquier cosa de la que se pueda guardar datos – Atributo: característica que describe a una entidad – Instancia: un ejemplo del contenido de una entidad

16 Base de Datos Relacionar entidades: – ERD (Entity Relationship Diagram) Herramienta gráfica que se utiliza para establecer de manera inicial la relación entre dos o más entidades en una base de datos

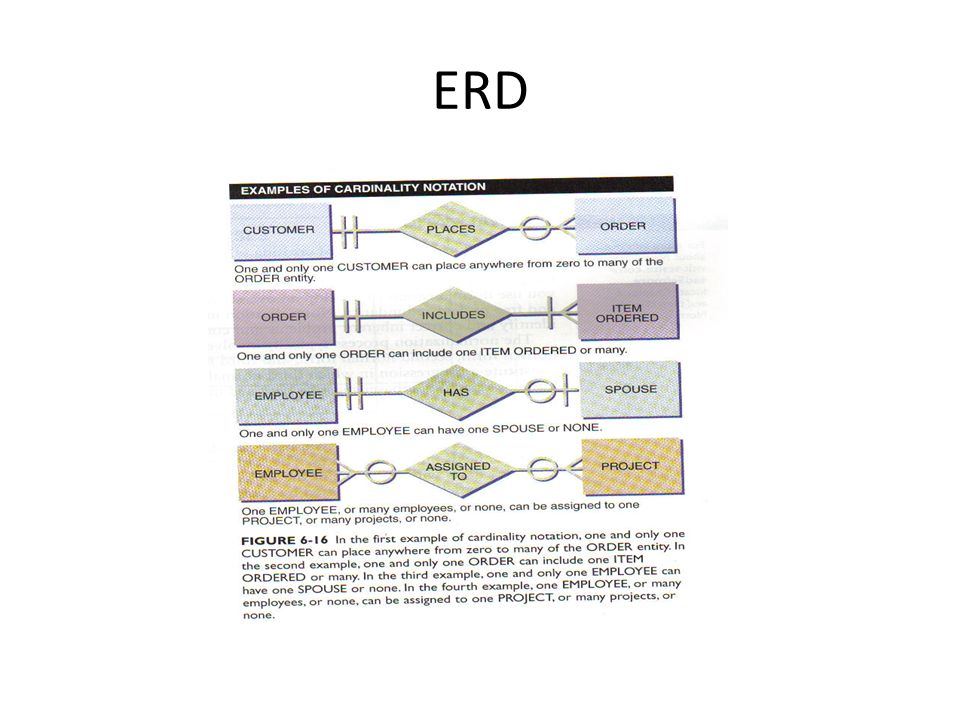

17 ERD

18

19 Normalización Proceso por el cual se corrigen algunas complejidades en el diseño de una base de datos. – Pasos: 0NF – el diseño está sin normalizar 1NF – se eliminan grupos repetidos primary key 2NF – cada campo ó atributo se relaciona directamente con el primary key 3NF – no existen en ninguna tabla algún campo o atributo que describa a otra entidad diferente

20 Normalización – 0NF

21 Normalización – 1NF

22 Normalización – 2NF

23 Arquitectura del Nuevo Sistema Red p2p (peer-to-peer)

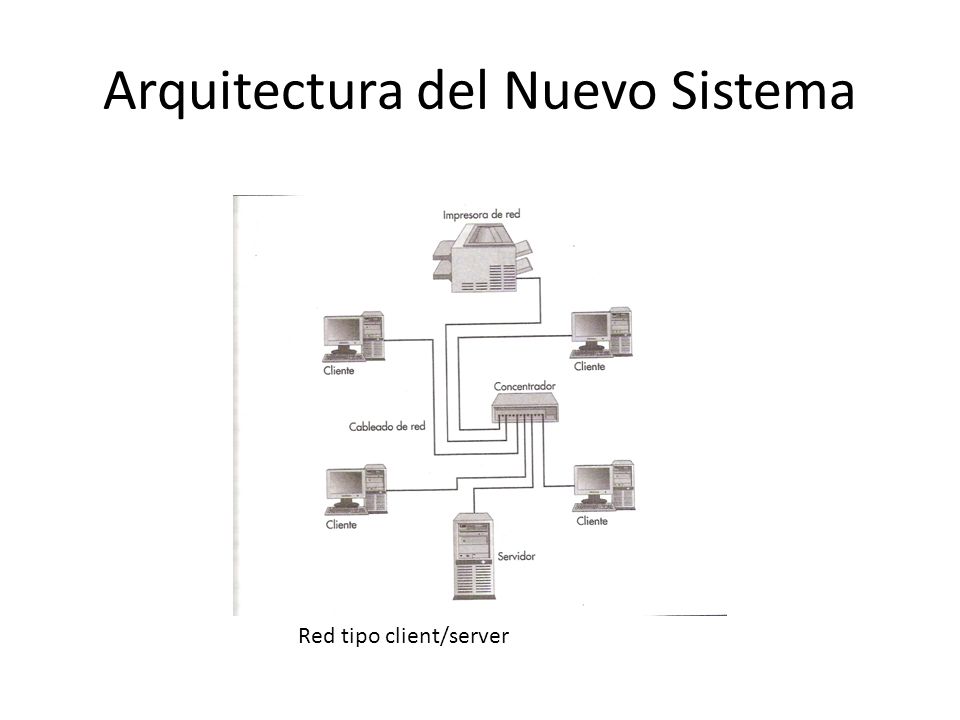

24 Arquitectura del Nuevo Sistema Red tipo client/server

25 Diseño de la Programación (si aplica) Program Flowchart

26 Diseño de la Programación Pseudocódigos

27 Diseño de la Programación

28 Dentro de cada fase del ciclo de vida de un sistema, se deben planificar las actividades correspondientes

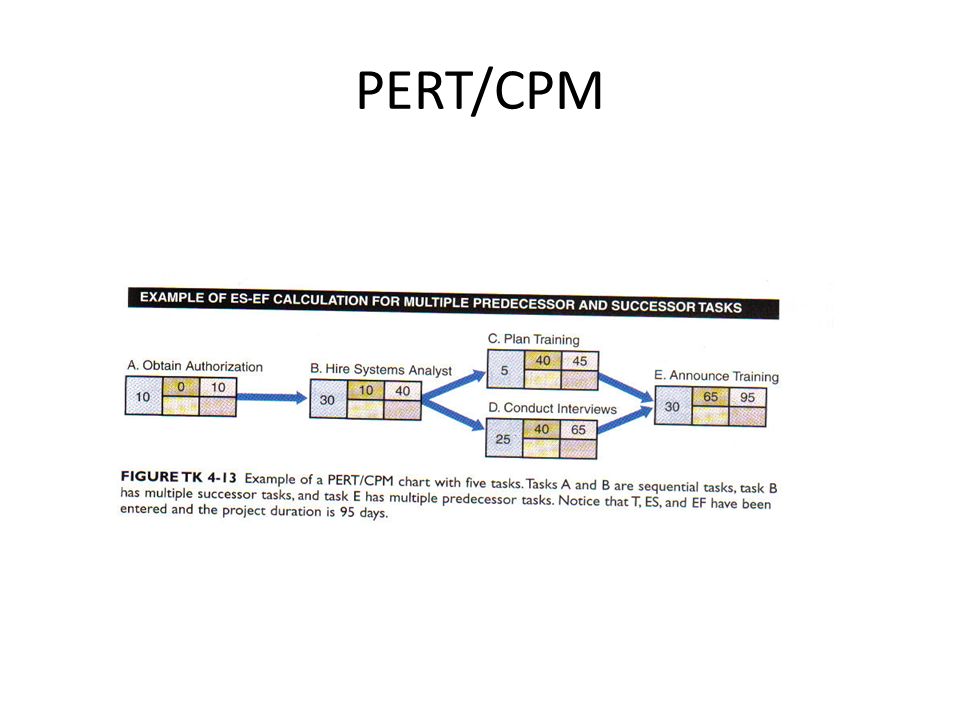

29 PERT/CPM

30 Informe a la Gerencia Se reporta el diseño del nuevo sistema para la debida aprobación Contenido del informe – Introducción y resumen del proyecto – Componentes del nuevo sistema Diseño del sistema: interfases, inputs, output, databases, y especificaciones del network – Entorno (equipos, programas necesarios, etc.) – Requerimientos de implementación Comienzo, entrada de datos inicial, requerimientos de adiestramientos a los usuarios, planificación de las pruebas del software – Estimado de tiempo y costo
