1 Silvana Balarezo Perea Margoth Yana Motta Yamil Ramos García Modelado del Negocio Parte 2: Modelo de Análisis del Negocio

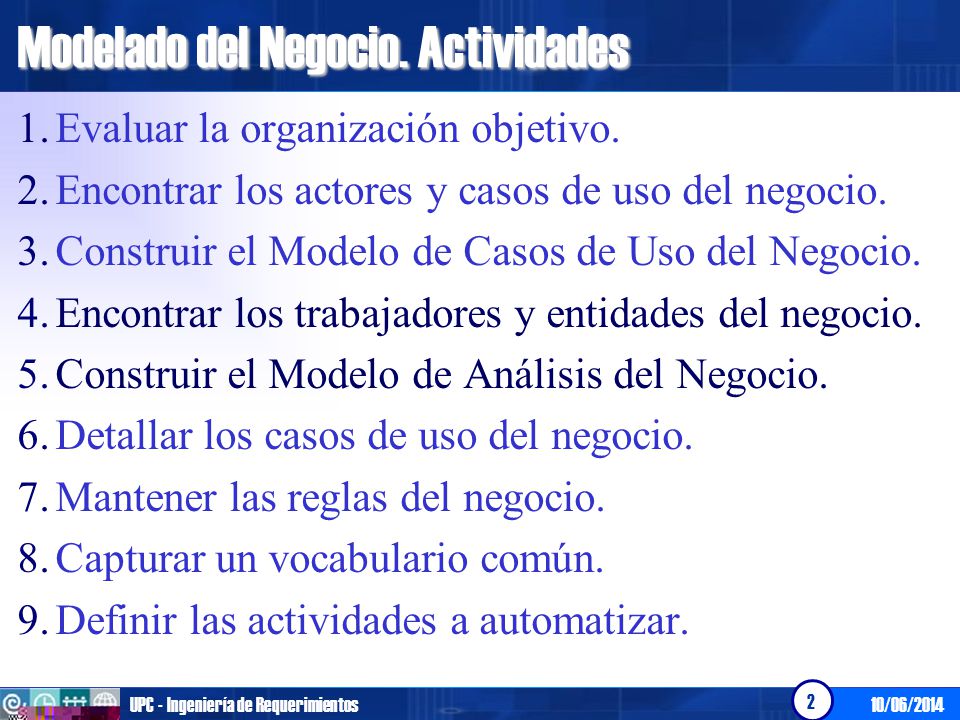

2 10/06/2014UPC - Ingeniería de Requerimientos 2 Modelado del Negocio. Actividades 1.Evaluar la organización objetivo. 2.Encontrar los actores y casos de uso del negocio. 3.Construir el Modelo de Casos de Uso del Negocio. 4.Encontrar los trabajadores y entidades del negocio. 5.Construir el Modelo de Análisis del Negocio. 6.Detallar los casos de uso del negocio. 7.Mantener las reglas del negocio. 8.Capturar un vocabulario común. 9.Definir las actividades a automatizar.

3 10/06/2014UPC - Ingeniería de Requerimientos 3 Modelado del Negocio. Actividades 4. Encontrar los trabajadores y entidades del negocio. Jefe de Almacén Solicitud De Pago

4 10/06/2014UPC - Ingeniería de Requerimientos 4 Identificar los trabajadores del negocio trabajador del negocio Un trabajador del negocio (business worker) representa un rol jugado por alguien o algo dentro del negocio que realiza alguna actividad dentro del mismo. Interactúa con otros trabajadores del negocio. Manipula las entidades del negocio. Ejemplo: Vendedor. Encargado de Almacén. Jefe de Almacén

5 10/06/2014UPC - Ingeniería de Requerimientos 5 Organización objetivo (Objeto de estudio) Negocio (Campo de acción) Mundo Exterior Identificar los trabajadores del negocio

6 10/06/2014UPC - Ingeniería de Requerimientos 6 Identificar los trabajadores del negocio ¿Dónde encontrar trabajadores del negocio? Roles dentro del negocio. Puestos o cargos dentro de la organización objetivo. Personas que ejecutan los procesos o las actividades del negocio. Hardware o sistemas informáticos dentro del negocio usados en ese momento.

7 10/06/2014UPC - Ingeniería de Requerimientos 7 Identificar los trabajadores del negocio Sugerencias para identificar adecuadamente los trabajadores del negocio. Son roles (humanos, software o hardware), no personas con nombres propios. Se encuentran dentro de las fronteras del negocio. No deben representar áreas, departamentos o partes de una organización sino roles de ejecución. No siempre están asociados con el nombre de un cargo en la planilla de la organización objetivo. Cada trabajador debe participar en al menos un caso de uso del negocio. Si no participa en ningún proceso debe ser eliminado del modelo.

8 10/06/2014UPC - Ingeniería de Requerimientos 8 Identificar las entidades del negocio entidad del negocio Una entidad del negocio (business entity) representa un conjunto de información con propiedades, comportamiento y semántica similares y que es usada, producida o manejada por trabajadores del negocio cuando ejecutan un caso de uso del negocio. Pueden ser tangibles o intangibles. Ejemplo: Factura. Solicitud de pago. Solicitud De Pago

9 10/06/2014UPC - Ingeniería de Requerimientos 9 Organización objetivo (Objeto de estudio) Negocio (Campo de acción) Identificar las entidades del negocio Mundo Exterior

10 10/06/2014UPC - Ingeniería de Requerimientos 10 Identificar las entidades del negocio ¿Dónde encontrar entidades del negocio? Información que maneja cada trabajador del negocio. Información que necesita ser ingresada, validada, consultada o comunicada en cada proceso del negocio. Objetos físicos. Transacciones. Informes. Reportes. Documentos.

11 10/06/2014UPC - Ingeniería de Requerimientos 11 Identificar las entidades del negocio Sugerencias para identificar adecuadamente las entidades del negocio. Participa en al menos un caso de uso. Pueden ser usadas por diferentes trabajadores del negocio en varios casos de uso del negocio. Representan documentos, contratos, información solicitada, producto, conocimiento, etc. Solo debe ser considerada información relevante y persistente al negocio.

12 10/06/2014UPC - Ingeniería de Requerimientos 12 Identificar las entidades del negocio Identificar los atributos de las clases entidad del negocio. Identificar y describir la información que caracteriza a la entidad del negocio. Información o propiedades que aporta la entidad del negocio en la ejecución de las actividades en que participa. Solo debe considerarse información propia de la entidad del negocio descrita y no información que pertenezca a otra.

13 10/06/2014UPC - Ingeniería de Requerimientos 13 Modelado del Negocio. Actividades 5. Construir el Modelo de Análisis del Negocio. Tecnica Artista Obra Solicitud de servicio Sistema LogiSis Documento de Rechazo de Pedido Anfitrion

14 10/06/2014UPC - Ingeniería de Requerimientos 14 Modelo de Análisis del negocio Modela la forma en que los trabajadores del negocio usan las entidades del negocio. Está formado por: Trabajadores del negocio identificados previamente. Entidades del negocio identificadas previamente. Asociaciones entre los trabajadores del negocio y las entidades del negocio. Diagramas de Clases del negocio.

15 10/06/2014UPC - Ingeniería de Requerimientos 15 Asociaciones de trabajadores y entidades negocio Identificar qué trabajadores del negocio se comunican durante la ejecución de los casos de uso del negocio. Definir una asociación unidireccional entre ellos. Si es necesario puede incluirse un nombre a la asociación para dar mayor claridad a la comunicación. solicita

16 10/06/2014UPC - Ingeniería de Requerimientos 16 Realizar venta Diagrama de Clases del negocio Tecnica Artista Obra Solicitud de servicio Sistema LogiSis Documento de Rechazo de Pedido Anfitrion

17 10/06/2014UPC - Ingeniería de Requerimientos 17 Diagrama de Clases del negocio El Diagrama de Clases del Negocio es. Herramienta proporcionada por UML. Muestra los trabajadores del negocio y las entidades del negocio así como las asociaciones entre los mismos. Solo se tiene en cuenta ¿QUIÉN manipula QUÉ información? ¿QUIÉN? (trabajador del negocio identificado). ¿QUÉ? (entidad del negocio identificado). Relaciones entre ellos (asociaciones).

18 10/06/2014UPC - Ingeniería de Requerimientos 18 Diagrama de Clases del negocio. Ejemplo File alumno Tutor Docente Libreta Sistema Emisión de notas Acta Oficial Ingeniero Conocimiento Auditoria Tributaria Programa Ejecutado Papeles Trabajo Informes Auditoria Auditor Programa Personalizado

19 10/06/2014UPC - Ingeniería de Requerimientos 19 Diagrama de Clases del negocio Sugerencias para realizar adecuadamente los Diagramas de Clases del Negocio. Cada trabajador del negocio y entidad del negocio debe tener al menos una asociación con: Alguna entidad del negocio identificada. Otro trabajador del negocio identificado. Analizar el ciclo de vida de cada entidad del negocio para garantizar que cada una. Sea creada y eliminada por algún trabajador del negocio durante los casos de uso del negocio. Sea manejada por al menos un trabajador del negocio.

20 10/06/2014UPC - Ingeniería de Requerimientos 20Conclusiones El estudio del negocio es de vital importancia para identificar las necesidades de los usuarios en las empresas actuales. El modelado del negocio ayuda al equipo del proyecto a comprender los elementos que intervienen en los procesos del negocio. RUP ofrece las actividades para modelar el negocio. UML ofrece los símbolos necesarios para modelar el negocio.
