Presentación del tema: "Nuestros edificios se asientan sobre la corteza terrestre, y ello implica modificaciones: Ecológicos: no solo de cargas sino interferencias con linderos,"— Transcripción de la presentación:

1 Nuestros edificios se asientan sobre la corteza terrestre, y ello implica modificaciones: Ecológicos: no solo de cargas sino interferencias con linderos, cursos de agua, capa de humus, etc. Económicos: por los movimientos de tierras, maquinarias. Tecnológicos: aparición de sustratos rocosos que requieren especialistas. Fundamentos de las excavaciones: adherir el edificio al suelo resistente, crear espacios bajo cotas de parcelas, etc. Interferencias y seguridad. MOVIMIENTO DE SUELOS-EXCAVACIONES

2 Tipos de suelos Ígneas: producto de los volcanes –Plutónicas :granitos (compactos y profundos –Volcánicas: toba, pómez (porosos y superficiales) Sedimentarias: producto de erosión mecanica –Disgregados: arenas, limos, gravas de –Con dimensiones calcáreas ónix suelos Metamórficas: con modificaciones –De las Arcillas pizarra –De las sedimentarias en gral --- mármoles

3 Perfiles de distintos suelos

4 Hay suelos que por su característica de formación bajo ciertas condiciones particulares se los identifica con facilidad. Mencionaremos a continuación algunos de ellos: LOESS: son formaciones limosas de origen eólicos, de grano muy fino (0,01 a 0,05mm). TOSCA: son suelos de composición variable, en general de origen loésico con gran composición de calcáreo. La presencia de caliza le da una coloración amarillo- blancuzca. GREDA: compuestas por arcillas plásticas más o menos compactas y arenas arcillosas. TURBA: de aspecto terroso, es el resultado de la descomposición de restos vegetales acumulados en lugares pantanosos, de color pardo oscuro, aspecto terroso y poco peso, y que al arder produce humo denso.

5 Propiedades Físicas: granulometría y color Hidráulicas: permeabilidad y plasticidad Mecánicas: compresibilidad y resistencia al corte Importante el estudio de suelos Consolidación de suelos: mecánicos, con agregados y a través de intervenciones fisico quimicas

6 ESTUDIO DE SUELOS – Determinar los parámetros resistentes del terreno en sus distintos niveles a los efectos de prever su comportamiento ante las cargas que le serán transmitidas a la futura obra. – Verificar la presencia de sótanos o pozos negros, de existir, rellenar con hormigón de cascotes, toses o cualquier otro material que asegure la resistencia a la compresión prevista. Si se funda a distintos niveles, la distancia horizontal de las distintas bases deberá ser igual o mayor a las diferencias entre sus cotas de fondo.

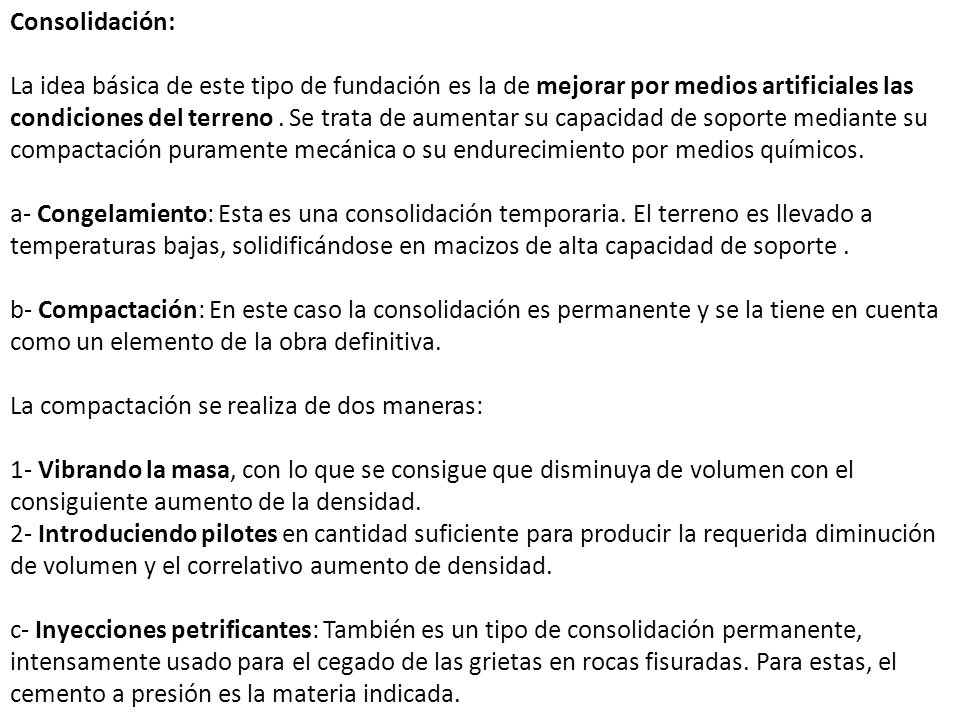

7 Consolidación: La idea básica de este tipo de fundación es la de mejorar por medios artificiales las condiciones del terreno. Se trata de aumentar su capacidad de soporte mediante su compactación puramente mecánica o su endurecimiento por medios químicos. a- Congelamiento: Esta es una consolidación temporaria. El terreno es llevado a temperaturas bajas, solidificándose en macizos de alta capacidad de soporte. b- Compactación: En este caso la consolidación es permanente y se la tiene en cuenta como un elemento de la obra definitiva. La compactación se realiza de dos maneras: 1- Vibrando la masa, con lo que se consigue que disminuya de volumen con el consiguiente aumento de la densidad. 2- Introduciendo pilotes en cantidad suficiente para producir la requerida diminución de volumen y el correlativo aumento de densidad. c- Inyecciones petrificantes: También es un tipo de consolidación permanente, intensamente usado para el cegado de las grietas en rocas fisuradas. Para estas, el cemento a presión es la materia indicada.

8 Excavaciones Cuando uno va a realizar las excavaciones para los cimientos de los edificios debe tener en cuenta: A) La situaciones de borde (linderos) B) El tipo de suelo que se debe excavar C) El volumen de tierra que se va a extraer y su destino D) Las maquinarias necesarias

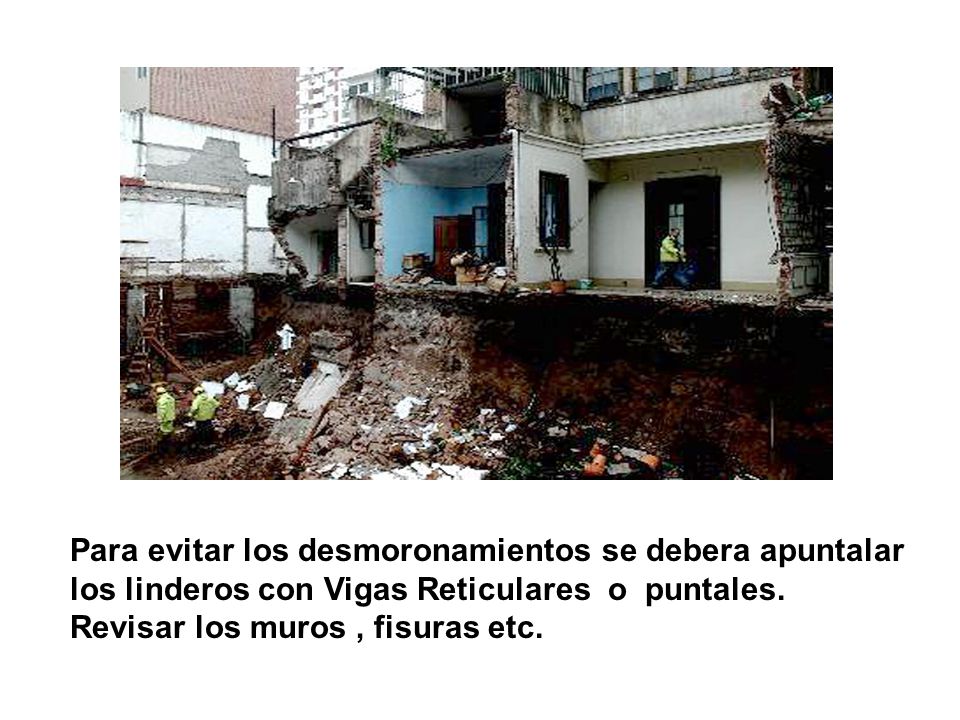

9 Para evitar los desmoronamientos se debera apuntalar los linderos con Vigas Reticulares o puntales. Revisar los muros, fisuras etc.

10 Esponjamiento La tierra compactada al ser removida pierde su cohesion, de acuerdo al tipo de suelo que se trate y aumenta su volumen aparente. A este fenomeno se lo denomina esponjamiento A pala de puntear - tierra vegetal y arena 1,15 Con azada Arcilla, canto rodado y tosca 1,25 A pìco tosca dura, canto rodado grande 1,30 A pico y barreta rocas blandas 1,40 Con explosivos y barretas 1,50 Remanente 5% -10 % y 15 %

11 Taludes de excavacion: Cuanto mas cohesivo sea el suelo mas permitira el angulo < de 90º Suelos de tosca y arcilla de 45º a 60º Suelos con poca cohesion el angulo sera inferior s 30º Se debera excavar en paños alternados

12
