1 Combinaciones de Resistencia
Serie Para obtener una resistencia equivalente entre dos terminales, las fuentes independientes deben ser cero. Paralelo

2 EJERCICIO # 7 Ejm:

3 SOLUCION EJERCICIO # 7 (1)
Ejm: Por estar en serie: Por estar en paralelo: Por estar en serie:

4 SOLUCION EJERCICIO # 7 (2)
Por estar en paralelo: Por estar en paralelo: Por estar en serie: Por estar en serie: Por estar en serie: Por estar en paralelo:

5 EJERCICIO # 8 Ejm: en los terminales ab

6 SOLUCION EJERCICIO # 8 (1)
Ejm:

7 SOLUCION EJERCICIO # 8 (2)
Por estar en paralelo: Por estar en paralelo: Por estar en serie: Por estar en serie:

8 EJERCICIO # 9 Ejm: Hallar R = ?

9 SOLUCION EJERCICIO # 9 Ejm: Hallar R = ? Divisor de Corriente Ohm

10 EJERCICIO # 10 Ejm: Calcular la Potencia en la fuente controlada

11 SOLUCION EJERCICIO # 10 (1)
Ejm: Calcular la Potencia en la fuente controlada Por estar en paralelo: Por estar en serie: Por estar en paralelo:

12 SOLUCION EJERCICIO # 10 (2)
LCK N1 Ohm:

13 EJERCICIO # 11 Si: Calcular V0

14 SOLUCION EJERCICIO # 11 Si: Calcular V0

15 Redes Eléctricas Equivalentes (1)
Dos redes eléctricas se dice que son equivalentes si tienen las mismas condiciones en los terminales tanto de voltaje como de corriente.

16 Redes Eléctricas Equivalentes (2)

17 Transformación de Fuentes Independientes Reales
Ejm: Ejm:

18 Conexión de Fuentes Independientes (1)
De Voltaje Serie.- reemplaza por una sola fuente equivalente. Paralelo.- reemplaza por una sola fuente equivalente y para hacer esto las fuentes deben tener la misma polaridad y el mismo valor

19 Conexión de Fuentes Independientes (2)
De Corriente Paralelo.- reemplaza por una sola fuente independiente. Serie.- reemplaza por una sola fuente independiente y para esto las fuentes deben tener la misma dirección y el mismo valor.

20 Condiciones de Redundancia de la Red (1)
Redudancia en serie Redundancia en Serie La fuente de corriente puede ser independiente o controlada. Hay redundancia si nos piden la corriente en la red. Entonces el elemento se lo reemplaza por un corto circuito Pero no habría redundancia si solicitan la potencia ó el voltaje en la red.

21 Condiciones de Redundancia de la Red (2)
Redudancia en paralelo Hay redundancia si nos piden el voltaje en la red. Entonces el elemento se lo reemplaza por un circuito abierto Si pidieran la corriente en la red entonces el elemento no sería redundante.

22 Condiciones de Redundancia de la Red (3)
Todo lo que está en paralelo a un corto circuito se elimina y se lo reemplaza por un corto.

23 EJERCICIO # 12 Ejm: Mediante transformaciones y reducciones reemplace en los terminales ab por una fuente de voltaje real.

24 SOLUCION EJERCICIO # 12 (1)
Ejm: PRIMERO REEMPLAZAMOS A LOS ELEMENTOS QUE SE CONSIDERAN SEAN REDUNDANTES PARA ESTE EJERCICIO LA RESISTENCIA DE 2 OHMIOS ES REDUNDATE EN SERIE; ADEMÀS LOS ELEMENTOS QUE ESTÀN EN PARALELO CON LA FUENTE DE 18 VOLTIOS SE LOS CONISIDERA REDUNDANTE EN PARALELO.

25 SOLUCION EJERCICIO # 12 (2)
Ejm:

26 SOLUCION EJERCICIO # 12 (3)

27 SOLUCION EJERCICIO # 12 (4)

28 EJERCICIO # 13 Ejm: Mediante transformaciones y reducciones reemplace en los terminales ab por una fuente de corriente real.

29 SOLUCION EJERCICIO # 13 (1)
Ejm:

30 SOLUCION EJERCICIO # 13 (2)

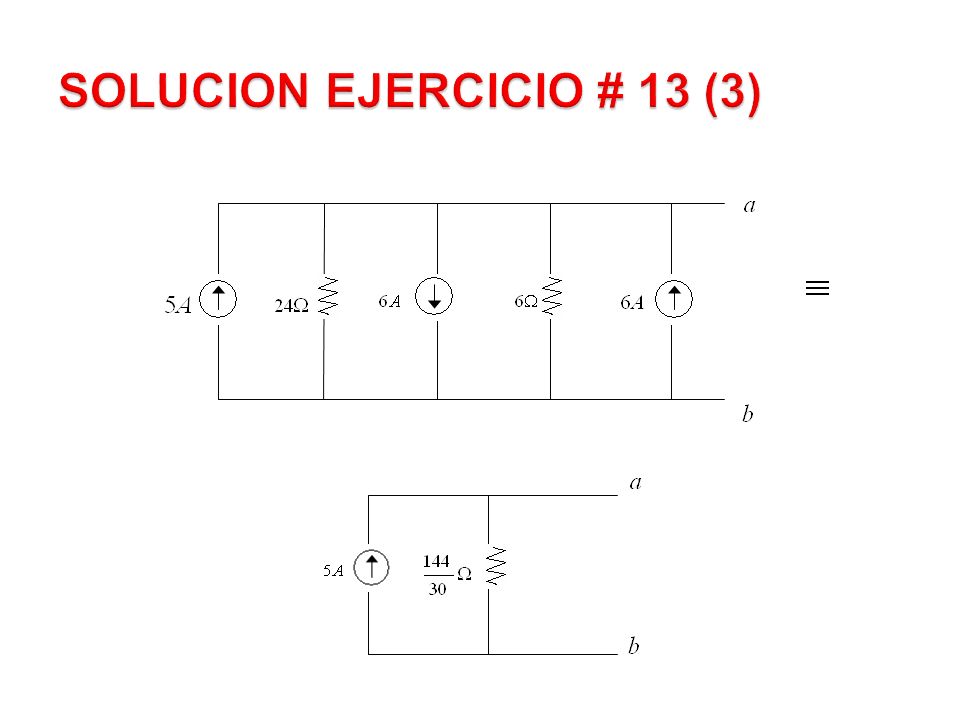

31 SOLUCION EJERCICIO # 13 (3)
