¿Q UÉ ES UN CIRCUITO ? Una definición general de circuito puede ser la de un camino cerrado que puede seguir la corriente eléctrica.

Presentaciones similares


Presentación del tema: "¿Q UÉ ES UN CIRCUITO ? Una definición general de circuito puede ser la de un camino cerrado que puede seguir la corriente eléctrica."— Transcripción de la presentación:

1 ¿Q UÉ ES UN CIRCUITO ? Una definición general de circuito puede ser la de un camino cerrado que puede seguir la corriente eléctrica.

2 F ENÓMENOS ELÉCTRICOS Unidad 2

3 L A C ORRIENTE Área de la electrocinética. Definición: En un medio que tiene cargas móviles de densidad volumétrica, en que las partículas se mueven sobre una superficie S con velocidad media V med recorriendo una trayectoria de longitud l en un tiempo t, la corriente eléctrica es la velocidad de transporte de carga dada por:

4 L A CORRIENTE En pocas palabras: La corriente es la carga eléctrica en movimiento. Su unidad es el Ampere, 1A = 1C/1s. Su símbolo, I (para CC) e i (para CA). A.M. Ampere, físico francés, inicio del siglo XIX.

5 L A C ORRIENTE - T IPOS

6 L A C ORRIENTE - DIRECCIÓN Convencional Es la más empleada y adoptada por la industria. Real No es adoptada pero refleja el movimiento real de la corriente. Instrumento de medición Amperímetro.

7 E L V OLTAJE Asociado a dos conceptos Potencial Electrostático. Diferencia de Potencial (ddp). Definición: La ddp (voltaje) entre dos puntos de un campo eléctrico debida a la distribución estática de carga eléctrica es la integral de la intensidad de campo entre los dos puntos.

8 E L V OLTAJE El voltaje es el trabajo necesario para mover una carga de 1C de un terminal a otro, a través del elemento.

9 E L V OLTAJE La unidad es el Volt (Voltio), 1J/1C. Símbolo V (para CC) y v (para CA). Proviene del físico italiano Alessandro Giuseppe Antonio Anastasio Volta (XVIII). Instrumento de medición es el Voltímetro. Los tipo son análogos al los tipos de corriente.

10 R ELACIÓN ENTRE C ORRIENTE Y V OLTAJE La corriente eléctrica en un conductor puede considerarse como el efecto producido por la energía (voltaje) consumida en mantener en movimiento las cargas a través del conductor. Para el voltaje V, la corriente I depende de la naturaleza del material del conductor y de sus dimensiones. Con estos conocimientos de corriente y voltaje ahora podemos definir cuatro leyes en el campo de la electricidad

11 L EY DE O HM La resistencia de un conductor lineal en el que la corriente es proporcional al voltaje aplicado puede considerarse que es la oposición al transporte de las cargas a través del conductor. De acuerdo con la ecuación anterior la resistencia será dada por:

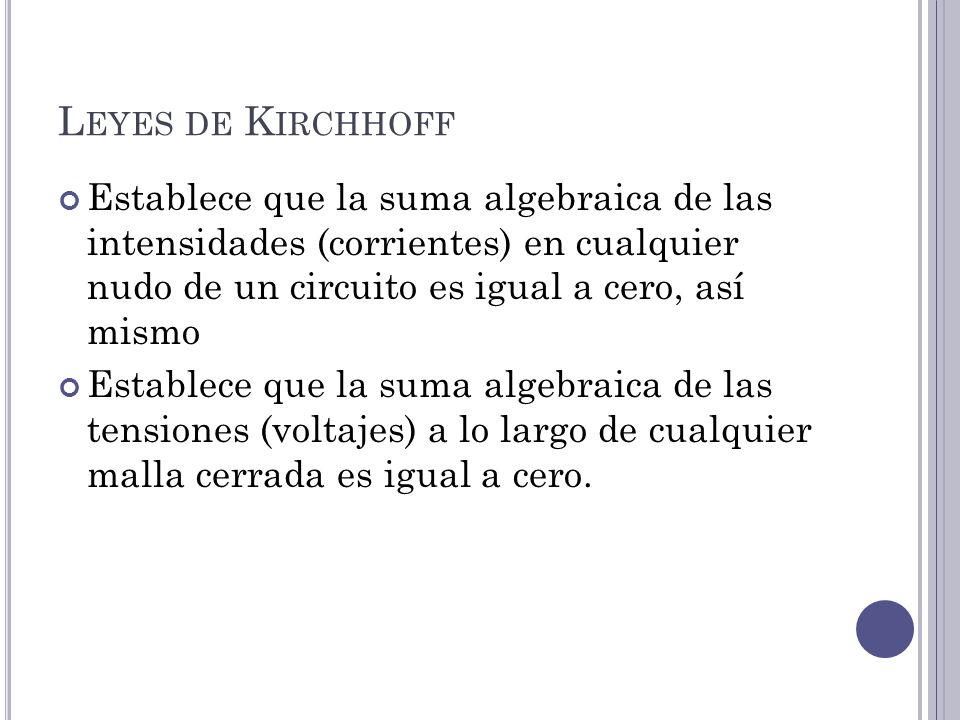

12 L EYES DE K IRCHHOFF Establece que la suma algebraica de las intensidades (corrientes) en cualquier nudo de un circuito es igual a cero, así mismo Establece que la suma algebraica de las tensiones (voltajes) a lo largo de cualquier malla cerrada es igual a cero.

13 C IRCUITO PARA ANALIZAR LAS LEYES DE KIRCHHOFF

14 L EY DE LA P OTENCIA Es determinada por el producto del voltaje por la corriente y se mide en Wats, en un elemento resistivo la potencia disipada será:

15 C IRCUITOS SENCILLOS DE CORRIENTE CONTINUA

16 R EDES DE C.C. EN S ERIE Dos elementos están en serie si tienen una sola terminal en común que no esta conectada a un tercer componente conductor de corriente.

17 C IRCUITOS EN S ERIE Resistencia total : Es la suma de las resistencias. Corriente : Es la misma en cada elemento. Voltaje : Se aplica la ley de Ohm. Potencia : La potencia total (otorgada por la fuente) es igual a la suma de todas las potencias. Ley Del Voltaje De Kirchhoff La suma algebraica de las elevaciones y caídas de voltaje alrededor de una trayectoria cerrada debe ser igual a cero.

18 C IRCUITOS EN S ERIE Regla Divisora de Voltaje La regla divisora de voltaje permite calcular el voltaje a través de uno o una combinación de resistores en serie sin que primero se tenga que resolver para la corriente. Su formato básico es: Resistores en serie iguales Para N resistores iguales en serie la resistencia total está determinada por:

19 R EDES DE C.C. EN P ARALELO Dos elementos están en paralelo si tienen dos terminales en común.

20 C IRCUITOS EN P ARALELO Resistencia total: La resistencia total de resistores en paralelo siempre es menor que el valor del resistor más pequeño. Voltaje: El voltaje a través de elementos en paralelo siempre es el mismo. Corriente: La corriente sobre cada elemento obedece a la ley de Ohm. Ley De La Corriente De Kirchhoff La ley de Kirchhoff establece que: La suma de las corrientes que entran en una unión debe ser igual a la corriente que sale.

21 C IRCUITOS EN P ARALELO Regla Divisora de Corriente Para el caso de resistores en paralelo la corriente sobre un de ellos se determina a partir de la corriente I de la fuente mediante la regla divisora de corriente cuyo formato es: En otras palabras esta ecuación afirma que la corriente a través de dos ramas en paralelo es el producto del otro resistor y la corriente de entrada total dividida por la suma de los resistores que están en paralelo.

22 C IRCUITOS EN P ARALELO Caso Especial: Dos Resistores En Paralelo Resistores Iguales en Paralelo Para N resistores iguales en paralelo la resistencia total se determina por:

23 EJERCICIO

24 R ESPUESTAS Resistencia total 22.3 Corriente que entrega la batería 0.67 A Corriente en cada una de las resistencias I1 = 0.67 A I2 = 0.45 A I3 = 0.22 A Voltajes en cada una de las resistencias V1 = 6 V V2 = V3 = 9 V

25 M EDIDAS DE RESISTENCIA, VOLTAJE Y CORRIENTE EN CORRIENTE CONTINUA Unidad 2

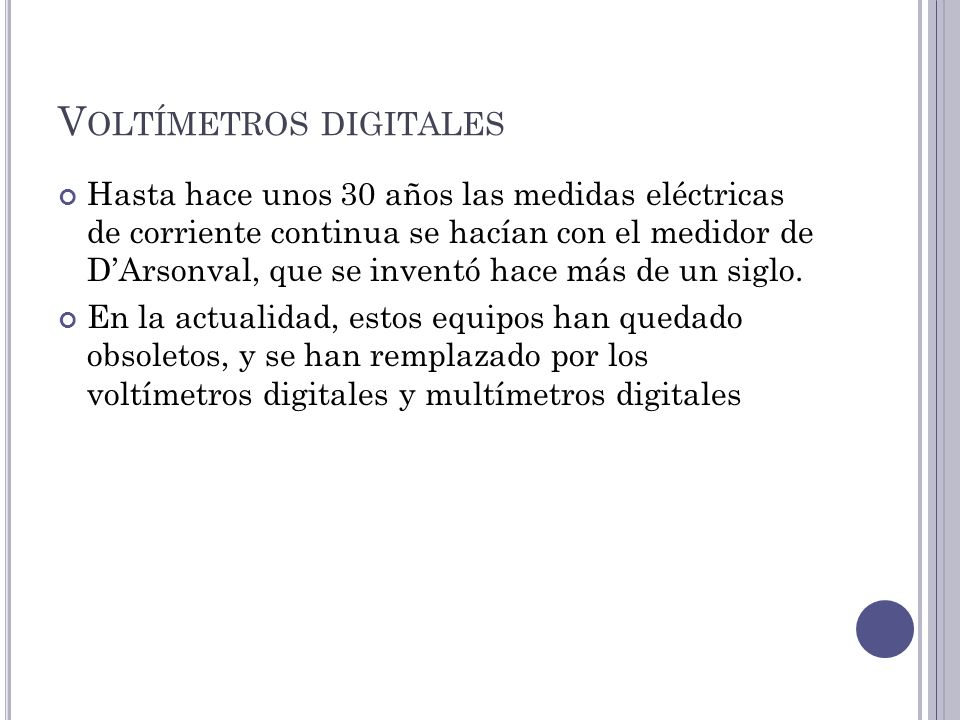

26 V OLTÍMETROS DIGITALES Hasta hace unos 30 años las medidas eléctricas de corriente continua se hacían con el medidor de DArsonval, que se inventó hace más de un siglo. En la actualidad, estos equipos han quedado obsoletos, y se han remplazado por los voltímetros digitales y multímetros digitales

27 M EDIDOR DA RSONVAL

28 T IPOS DE MEDIDORES AnalógicosDigitales * Los medidores ideales son los que no afectan el circuito al momento de realizar la medición
