Uso del Tester.

Presentaciones similares


Presentación del tema: "Uso del Tester."— Transcripción de la presentación:

1 Uso del Tester

2 Uso del Tester Esta herramienta es fácil de utilizar pudiendo ser de inestimable ayuda en muchos casos, el mejor consejo, es leer las instrucciones del polímetro, cosa que muchas veces no hacemos, de todas formas estos es una pequeña ayuda:

3 MEDIDA DE CORRIENTE CONTINUA Vcc
Uso del Tester MEDIDA DE CORRIENTE CONTINUA Vcc La utilizaremos para medir Pilas, Batería de coche, salida de fuentes rectificadas. Utilizamos la escala marcada como V - VCC - CC Seleccionando siempre una escala mayor a lo que queremos medir supuestamente, por ejemplo para medir una batería de 12 V usaremos la escala de 20 V indicándonos en pantalla 12,04 por ejemplo, si sobrepasamos el valor máximo de escala nos lo indicará como 1. . .

4 MEDIDA DE CORRIENTE ALTERNA Vac
Uso del Tester MEDIDA DE CORRIENTE ALTERNA Vac La utilizaremos para medir Corriente de enchufes 220V, salida de transformadores, derivaciones en chasis de electrodomésticos. Utilizamos la escala marcada como Vac ~ Seleccionando siempre una escala mayor a lo que queremos medir supuestamente, por ejemplo para medir 220 V usaremos la escala de 600 V indicándonos en pantalla 224 por ejemplo, si sobrepasamos el valor máximo de escala nos lo indicará como

5 MEDIDA DE CONTINUIDAD - DIODOS
Uso del Tester MEDIDA DE CONTINUIDAD - DIODOS Es una de las escalas mas útiles, la utilizaremos para medir continuidad de cables, contactos interruptores cerrados y abiertos. Utilizamos la escala ))) escala sonora AL medir la continuidad de un cable, si este Está OK, el polímetro pitará y marcará en Pantalla 000. Es decir 0Ω Si el cable no está OK o el contacto sigue abierto, el polímetro no pitará siguiendo marcando 1.

6 MEDIDA DE RESISTENCIAS
Uso del Tester MEDIDA DE RESISTENCIAS Esta escala es una continuidad de la escala de diodos, la utilizaremos para medir continuidad de cables, contactos interruptores cerrados y abiertos, bombillas, resistencias de electrodomésticos. Utilizamos la escala de 200 inicialmente para medir la continuidad del filamento de una Bombilla, si esta está ok, indicará 68 ohm por Ejemplo, si la bombilla no está OK estando Roto el filamento indicara infinito , por si Acaso aumentamos de escala a 2000 , 20K por Si la resistencia fuese mayor.

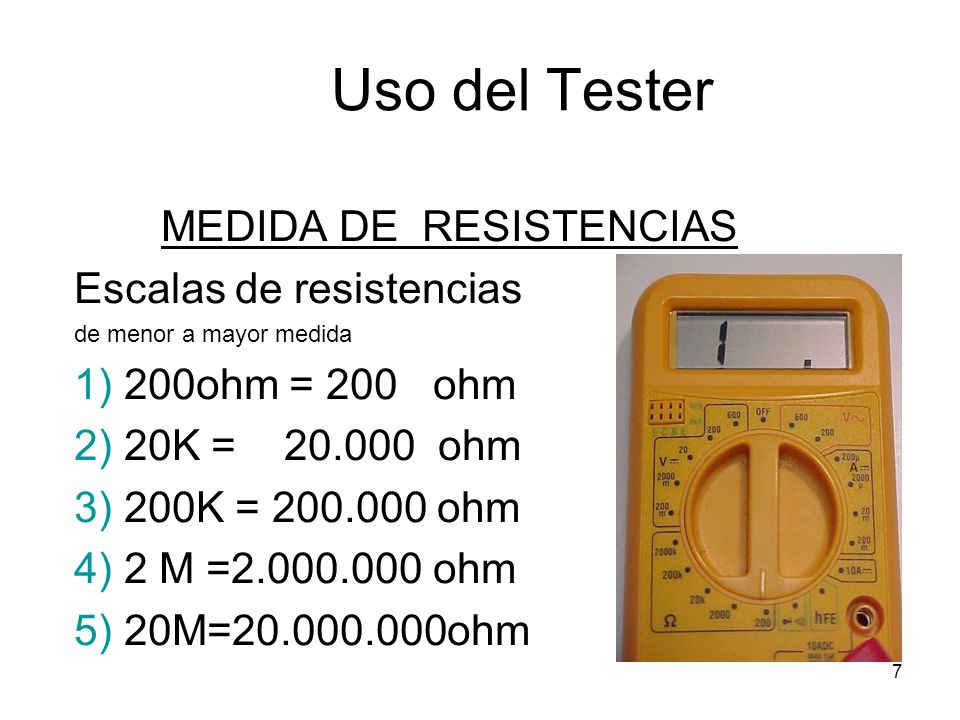

7 MEDIDA DE RESISTENCIAS
Uso del Tester MEDIDA DE RESISTENCIAS Escalas de resistencias de menor a mayor medida 1) 200ohm = ohm 2) 20K = ohm 3) 200K = ohm 4) 2 M = ohm 5) 20M= ohm

8 Pinza Amperométrica

9 Pinza Amperométrica La pinza amperométrica es un tipo especial de amperímetro que permite obviar el inconveniente de tener que abrir el circuito en el que se quiere medir la corriente para colocar un amperímetro clásico. El funcionamiento de la pinza se basa en la medida indirecta de la corriente circulante por un conductor a partir del campo magnético o de los campos que dicha circulación de corriente que genera. Recibe el nombre de pinza porque consta de un sensor, en forma de pinza, que se abre y abraza el cable cuya corriente queremos medir. Este método evita abrir el circuito para efectuar la medida, así como las caídas de tensión que podría producir un instrumento clásico. Por otra parte, es sumamente seguro para el operario que realiza la medición, por cuanto no es necesario un contacto eléctrico con el circuito bajo medida ya que, en el caso de cables aislados, ni siquiera es necesario levantar el aislante.

10 Pinza Amperométrica ACA = es utilizada para la medicion de aperaje en corriente altrnada ACV = es utilizada para la medicion de tencion alterna ( es la que tenemos en el enchufe de la pared) DCV = es utilizada para la medicion de tencion continua, Pilas, Baterias, Fuentes de alimentacion

11 Pinza Amperométrica Ext. unit = es utilizada para la medicion de resistencia en millones de ohm pero se nesecita una sonda exterior que no se vende en Argentina ohm = es utilizada para la medicion de de resistencia recordando que la menor escala es la de 200 y en este caso la de 2000 K la mayor 2000K = ohm

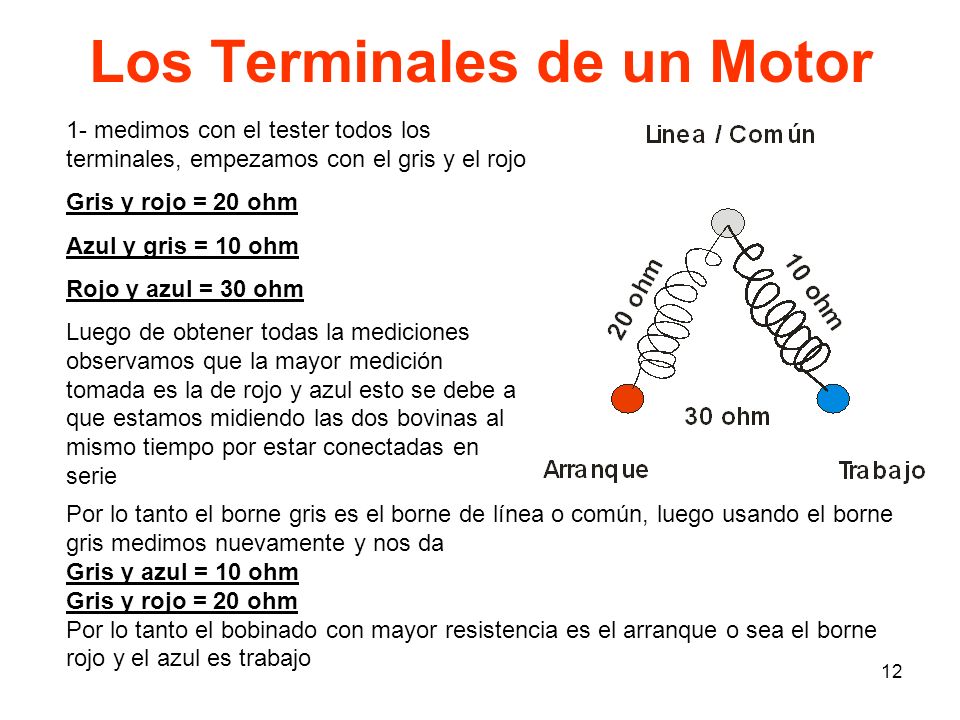

12 Los Terminales de un Motor
1- medimos con el tester todos los terminales, empezamos con el gris y el rojo Gris y rojo = 20 ohm Azul y gris = 10 ohm Rojo y azul = 30 ohm Luego de obtener todas la mediciones observamos que la mayor medición tomada es la de rojo y azul esto se debe a que estamos midiendo las dos bovinas al mismo tiempo por estar conectadas en serie Por lo tanto el borne gris es el borne de línea o común, luego usando el borne gris medimos nuevamente y nos da Gris y azul = 10 ohm Gris y rojo = 20 ohm Por lo tanto el bobinado con mayor resistencia es el arranque o sea el borne rojo y el azul es trabajo

13

14
