Ing. Alicia Chavarria López A continuación se presenta el Manual de Mecánica de Suelos I, en el podrás encontrar los objetivos y equipo a usar de manera.

Presentaciones similares


Presentación del tema: "Ing. Alicia Chavarria López A continuación se presenta el Manual de Mecánica de Suelos I, en el podrás encontrar los objetivos y equipo a usar de manera."— Transcripción de la presentación:

1

2 Ing. Alicia Chavarria López

3 A continuación se presenta el Manual de Mecánica de Suelos I, en el podrás encontrar los objetivos y equipo a usar de manera más práctica. Se incluyen algunos videos donde se muestra la ejecución de dichas prácticas, podrás revisarlas cuantas veces desees para tener una idea más clara de ellas al momento de realizarlas en el laboratorio.

4 1. En el mapa inicial da clic sobre el nombre de la práctica que desees visitar. 2. Da clic sobre los botones verdes que te darán el seguimiento a la siguiente diapositiva y final de la práctica. 3. Para visualizar los videos da clic sobre ellos. 4. Para escuchar el audio que se presenta da clic sobre el icono de la bocina.

5 Manual de Mecánica de Suelos I 2. Preparación de las muestras 1. Muestreo de un suelo 3. Contenido de agua en suelos 4. Peso especifico relativo de los sólidos 5. Relaciones gravimétricas y volumétricas 6. Peso volumétrico seco suelto. 7. Análisis granulométrico.8. Limites de consistencia.9. Clasificación de los suelos.10. Compresión simple.11. Prueba proctor. Manual de prácticas Mecánica de Suelos I Da clic sobre el nombre de la práctica que desees observar.

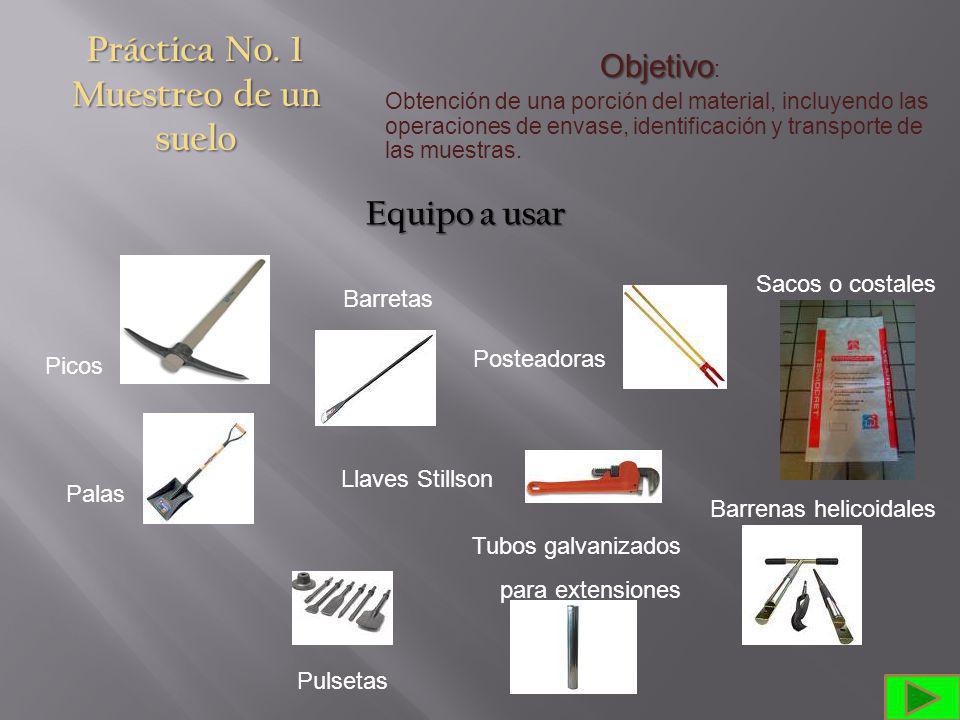

6 Práctica No. 1 Muestreo de un suelo Objetivo Objetivo : Obtención de una porción del material, incluyendo las operaciones de envase, identificación y transporte de las muestras. Equipo a usar Picos Tubos galvanizados para extensiones Palas Barretas Pulsetas Posteadoras Barrenas helicoidales Llaves Stillson Sacos o costales

7 Práctica No. 1 Muestreo de un suelo Procedimiento 1.Las muestras alteradas, de suelos podrán obtenerse de una excavación. 2.Las muestras deberán ser representativas de cada capa hasta llegar a una profundidad que puede corresponder al nivel de aguas freáticas. 3.El espaciamiento de los sondeos y el número de muestras que se tomen deberán estar de acuerdo con la homogeneidad del suelo y el tipo de estudio de suelo de que se trate.

8 Práctica No. 2 Preparación de las muestras Objetivo : Conocer las actividades que se realizan a las muestras de suelo, cuando éstas son llevadas al laboratorio. Equipo a usar Charolas de lámina Regla de dimensiones adecuadas al volumen a cuartear Cucharón de lámina Pala rectangular Hule o lona ahulada de mínimo 150 cm, por lado Mazo de madera

9 Práctica No. 2 Preparación de las muestras Procedimiento El secado. Las muestras pueden ser secadas al sol o en el horno. La disgregación. Tiene por objeto separar las diferentes partículas que constituyen la muestra cuando esta contiene grumos. El cuarteo. Tiene por objeto obtener de una muestra porciones representativas de tamaño adecuado para efectuar las pruebas de laboratorio que se requieran.

10 Práctica No. 3 Contenido de humedad de un suelo Objetivo Objetivo : Determinar la cantidad de agua que posee una muestra de suelo, con respecto al peso seco de la muestra, por medio de los métodos rápido y estándar. Da clic sobre el video y enseguida sobre la bocina de audio.

11 Práctica No. 4 Peso específico relativo de los sólidos Objetivo Objetivo : a) grava de río y en una caliza triturada. Determinar la densidad de una arena y/o un suelo fino. b) Determinar la densidad y la absorción en una rada. Procedimiento 1.Pésense 80 g aproximadamente de suelo previamente secado al horno y enfriado en desecador, aproximando al 0.01 g (Ws). 2. Pásese la muestra cuidadosamente a un matraz, limpio y calibrado según se indicó. Llénese éste con agua destilada hasta su mitad. 3. Aplíquese vacío al matraz usando el aparato correspondiente, du­rante 15 minutos, a fin de extraer el aire contenido en la muestra. Ro­lando cuidadosamente el matraz puede acelerarse el proceso. Si el aparato puede aplicar una succión graduable, cuídese de que la muestra no sea arrastrada. 4. Añádase con cuidado agua destilada hasta la marca de enrase

12 Práctica No. 4 Peso específico relativo de los sólidos Procedimiento 5. Desaireada la suspensión, añádase agua destilada hasta que el borde inferior del menisco coincida con la marca de enrase; las últimas gotas deben añadirse con cuentagotas; en caso de pasarse, retírese algo de agua usando un papel absorbente. 6. Una vez en la seguridad de que el menisco tiene su altura co­rrecta, de que el frasco está exteriormente seco y que no hay agua en el interior del cuello, pésese el matraz con aproximación de 0.01 g; así se obtiene Wfsw. 7. De inmediato determínese la temperatura de la suspensión, con aproximación de 0.1°C, introduciendo el bulbo de un termómetro hasta el centro del matraz.

13 Práctica No. 5 Relaciones gravimétricas y volumétricas Objetivo Objetivo : Determinar 5 relaciones más importantes en un suelo parcialmente saturado, empleando el principio de Arquímedes para determinar el volumen de la muestra (Vm). Equipo a usar Balanza con aproximación de 0.1 g Horno o estufa Cuchillo Charola de aluminio Cubeta

14 Práctica No. 5 Relaciones gravimétricas y volumétricas Procedimiento 1. Se corta una muestra en forma de prisma rectangular, la cual se pesa y se obtiene el peso de la muestra (Wm). 2. Se cubre totalmente con parafina de tal forma que no le queden poros, por los cuales podría entrar el agua. 3. Se pesa la muestra + parafina W(m + p). 4. se pesa la muestra + parafina sumergida en agua W(m + p)s. 5. Se obtiene el volumen de muestra + parafina V(m + p). 6. Se obtiene el volumen de la parafina. 7. Se obtiene el volumen de la muestra (Vm).

15 Práctica No. 5 Relaciones gravimétricas y volumétricas Procedimiento 8. Se obtiene el contenido de humedad, apoyándose de la práctica No Se obtiene el peso volumétrico del suelo húmedo. 10. Se obtiene el peso volumétrico del suelo seco. 11. Se obtiene la relación de vacíos. 12. Se obtiene la porosidad. 13. Se obtiene el grado de saturación de agua.

16 Práctica No. 6 Peso volumétrico seco suelto Objetivo Objetivo : Obtener la cantidad de suelo en kilogramos que se puede lograr por metro cúbico, al vaciar material a un recipiente de volumen conocido y sin darle acomodo a las partículas. Equipo a usar 1.Cucharón de lámina. 2. Recipiente de volumen conocido. 3. Escantillón de 20 cm de longitud. 4. Regla o solera de 30 cm. 5. Balanza de 20 kg de capacidad y 5 g de aproximación

17 Práctica No. 6 Peso volumétrico seco suelto Procedimiento 1.El suelo se seca al sol y se cuartea, de la forma descrita anteriormente. 2. Se pesa el recipiente vacío. 3. Empleando el cucharón se toma material y se deja caer dentro del recipiente desde una altura de 20 cm, hasta que se llene, utilizando como referencia el escantillón y evitando que el material se reacomode por movimientos indebidos; después se procede a enrasar el material utilizando la regla de 30 cm. 4. Se pesa el recipiente conteniendo, el material y se registra su peso con aproximación de 5 g. 5. Se calcula el peso volumétrico o especifico del material seco y suelto.

18 Práctica No. 7 ANÁLISIS Granulométrico (granulometría) Objetivo Objetivo : Separar por tamaños las partículas de suelos gruesos y finos que componen la muestra de suelo en estudio y en función de lo anterior clasificar el suelo de acuerdo a su graduación. Da clic sobre el video.

19 Práctica No. 8 Limites de plasticidad (limites de consistencia) Objetivo : Determinar los Límites: Líquido, Plástico y de Contracción por el Método P.R.A. (Public Road Administration), también obtener la prueba de Contracción lineal; esta última tiene aplicación en los estudio de materiales que se utilizan en las capas del pavimento. Limite LíquidoLimite Plástico Da clic sobre el video.

20 Práctica No. 8 Limites de plasticidad (limites de consistencia) Limite Contracción Da clic sobre el video.

21 Práctica No. 9 Clasificación de suelos Objetivo Objetivo : Trabajar una muestra de suelo por equipo y realizar las pruebas de Granulometría y Límites de consistencia, para poder clasificar un suelo de acuerdo al Sistema unificado de clasificación de suelos (S.U.C.S). Procedimiento Para una muestra de suelo, repetir las pruebas de granulometría (Práctica No. 7) y Límites de Consistencia (Practica No. 8) y emplear el Sistema unificado de clasificación de suelos (S.U.C.S), para clasificarlo que se muestra a continuación.

22 Práctica No. 9 Clasificación de suelos S.U.C.S.

23 Práctica No. 10 Compresión simple Objetivo Objetivo : Se determinará la resistencia del suelo hasta llegar a la falla. Da clic sobre el video.

24 Práctica No. 11 Prueba proctor Objetivo Objetivo : Se determinará el grado de compactación Equipo a usar 1.Prensa de carga estática con una capacidad de 100 toneladas. 2.Molde metálico, compuesto de base, molde y collarín. 3.Pizón metálico. 4.Báscula de 120 Kg. 5.Balanza de 3000 Grs. 6.Malla de 3/4. 7.Malla No Regla metálica. 9.Base cúbica de madera. 10.Probeta graduada de 500 cm Cucharón de lámina. 12. Charola rectangular. 13. Recipiente metálico de 1.0 lts Fuente de calor. Da clic sobre el video.

25 Por su atención Gracias Gracias
