Presentación del tema: "El Potencial Eléctrico Universidad Nacional de Colombia Em2010.wikispaces.com."— Transcripción de la presentación:

1

2 El Potencial Eléctrico Universidad Nacional de Colombia Em2010.wikispaces.com

3 Diferencia de potencial y potencial Para un desplazamiento infinitesimal ds, el trabajo hecho por el campo eléctrico E es F · ds = q 0 E · ds. Esto reduce la energía potencial del campo en una cantidad dU = - q 0 E · ds. Para un desplazamiento finito de la carga de prueba entre los puntos A y B el cambio en energía potencial es La cantidad U / q 0 se llama potencial eléctrico, de este modo el potencial es

4

5

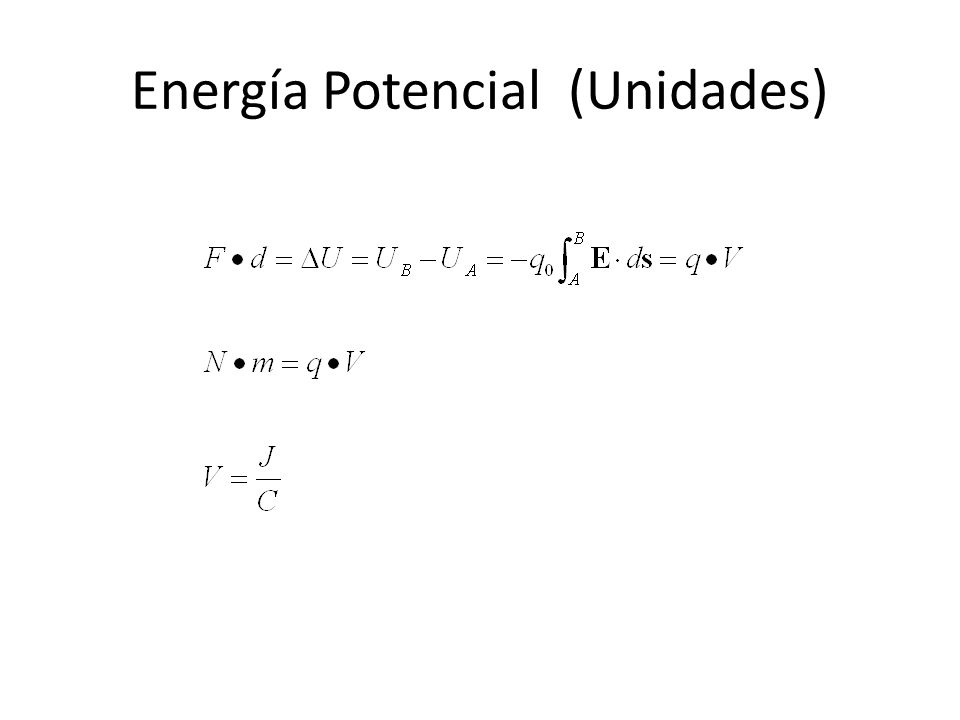

6 Energía Potencial (Unidades)

7 La diferencia de potencial, V = V B – V A, entre los puntos A y B se define como el cambio en la energía potencial dividida entre la carga de prueba q 0 : Si elegimos el potencial como cero en el infinito, el potencial eléctrico en un punto arbitrario es igual al trabajo requerido por unidad de carga para llevar una carga de prueba positiva desde el infinito hasta ese punto, o sea Definimos una superficie equipotencial como los puntos que tienen el mismo potencial eléctrico.

8 Considere un sistema de dos cargas puntuales, la energía potencial esta dada por: q1q1 q2q2 r 12 Para un sistema de tres cargas puntuales tenemos: q1q1 q2q2 r 12 q3q3 r 13 r 23

9 E q A) Campo constante B) Campo de una carga puntual E Superficies equipotenciales

10 Potencial Eléctrico de un Conductor Cargado

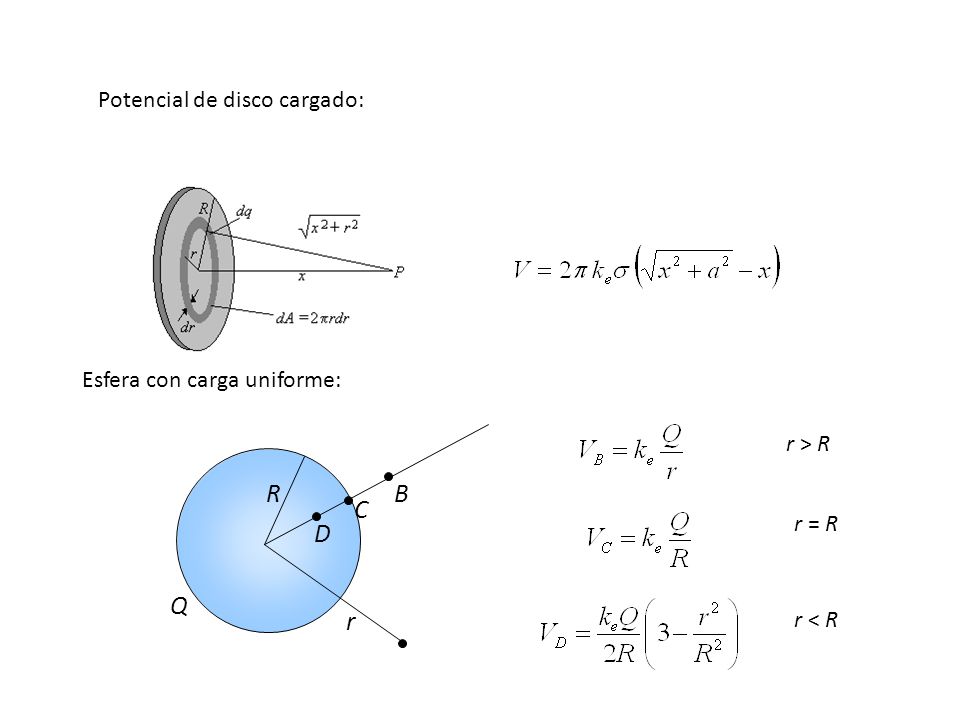

11 Potencial de disco cargado: B C D r R Q Esfera con carga uniforme: r > R r = R r < R

12 y Potencial de una línea finita de carga l x O dq = dx x dx P d r Datos: l = longitud de la barra = densidad lineal de carga distancia d Incógnita: V P = ?

13 PREGUNTAS Y PRETUNGAS ?
