1 UNEXPO LCM ASIGNATURA DE DISEÑO1 PROFESOR FREDDY CLEMENTE COJINETES DE CUERPOS RODANTES O RODAMIENTOS

2 Elemento normalizado que permite el movimiento de un cuerpo giratorio respecto a otro fijo. Influye directamente en la calidad de los apoyos de los árboles. Esto a su vez determina la seguridad del funcionamiento, las condiciones de explotación y durabilidad de las máquinas. El buen desempeño de un rodamiento depende de la adecuada selección del tipo de rodamiento, la colocación, la lubricación y designación de tolerancias dimensionales, de forma y posición. Los rodamientos ofrecen: Mínimo roce sobre todo en el arranque Alta capacidad de carga Desgaste casi nulo durante el funcionamiento Facilidad de recambio. Anillo externo Cuerpos Rodantes Anillo Interno Camino de rodadura Jaula Definición Partes de los rodamientos

3 DIRECCION DE LA CARGA ELEMENTO RODANTE Nº HILREAS ALINEACION CONTACTO -BOLAS -RODILLOS -AGUJAS - UNA HILERA -DOBLE -HILERA -RIGIDOS -OSCILANTE -CONTACTO ANGULAR -BOLAS -RODILLOS -UNA HILERA - DOBLE EFECTO - RIGIDOS -RODILLOS CONICOS -RODILLOS ROTULA -UNA -DOS -CUATRO HILERAS -RIGIDOS -OSCILANTES Tipos de rodamiento RADIAL AXIAL COMBINADO

4 RODAMIENTO RADIAL RIGIDO DE BOLAS UNA HILERA Amplia gamma de aplicaciones, propósito general Sencillos no desmontables Se aplica para altas velocidades de giro Poca atención en servicio Soporta alta carga radial con doble efecto y poca carga axial Funcionamiento silencioso Bajo rozamiento

5 REPRESENTACION Y DIMENSIONES RODAMIEBTO RIGIDO DE BOLAS

6 PROTECCIONES RADIALES RODAMIENTOS RIGIDOS DE BOLAS UNA TAPA DE PROTECCION DOBLE TAPA DE PROTECCION UNA TAPA DE OBTURACION DOBLE TAPA DE OBTURACION

7 RODAMIENTO DE BOLAS DE CONTACTO ANGULAR La carca se transmite a 40º permitiendo gran capacidad de carga axial Una hilera una sola dirección Una hilera doble dirección Doble hilera doble dirección

8 Ejemplo de montaje de un eje apoyado en un par de rodamientos de una hilera de contacto angular

9 RODAMIENTOS DE RODILLOS CILINDRICOS Con jaulaSin jaula Rodillos cruzados ALTA CARGA RADIAL ALTA VELOCIDAD EXACTITUD DE GIRO ALTA RIGIDEZ FUNCIONAMIENTO SILENCIOSO BAJO ROZAMIENTO PERMITE DISPOSICIONES DE DESPLAZAMIENTO AXIAL DESARMABLES, FACILIA EL MONTAJE

10 TIPOS DE RODAMIENTOS DE RADIALES DE RODILLOS CILINDRICOS SEGÚN LAS PESTAÑAS DE LOS AROS NU PESTAÑAS ENEL ARO EXTERIOR DESPLAZAMIENTO DEL EJE MEDIANTE EL ARO INTERIOR N PESTAÑAS EN EL ARO INTERIOR DESPLAZAMIENTO DEL EJE MEDIANTE EL ARO EXTERIOR NJ DESPLAZAMIENTO MEDIANTE EL ARO INTERIOR EN UN SOLO SENTIDO NUP UNA PESTAÑA INTERNA DESARMABLE. FIJA EL EJE EN LAS DOS DIRECCIONES NU + HJ ARO ANGULAR DESARMABLE. FIJA EL EJE EN UN SOLO SENTIDO NJ + HJ ARO ANGULAR DESARMABLE. FIJA EL EJE EN LOS DOS SENTIDOS

11 MONTAJE DE UN RODAMIENTO CILINDRICO

12 RODAMIENTOS DE RODILLOS CONICOS SOPORTAN CARGAS COMBINADAS DE ALTO VALOR ALTAS VELOCIDADES ALTA RIGIDEZ PERMITE FIJAR EJES AXIALMENTE

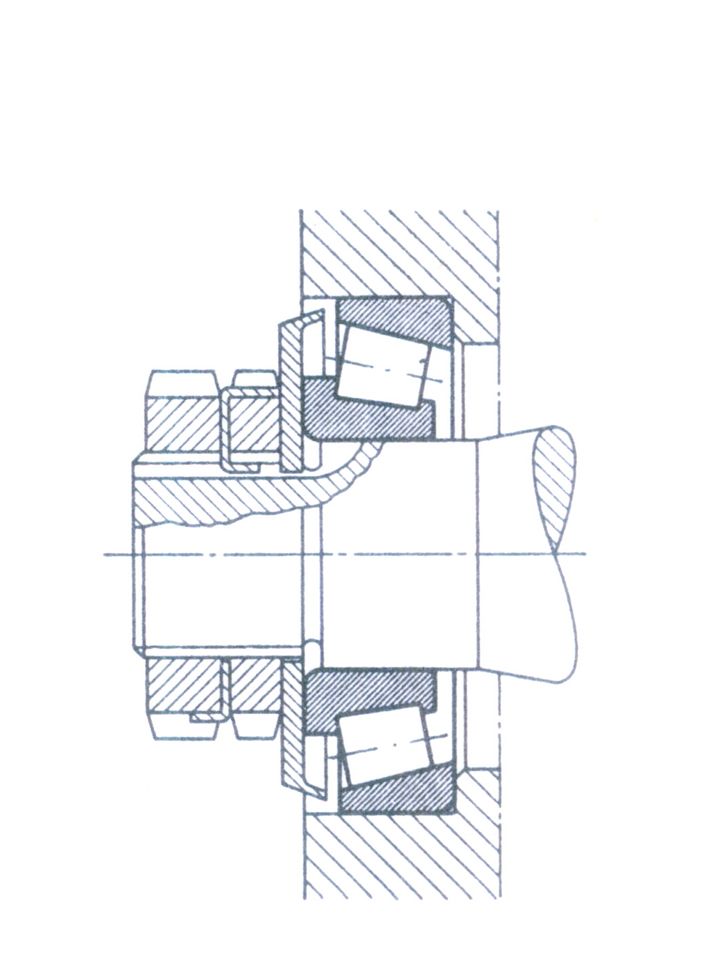

13 MONTAJE DE RODAMIENTOS DE RODILLOS CONICOS

14 RODAMIENTOS OSCILANTES DE BOLAS *CAMINO DE RODADDURA ESFERICO PERMITE ABSORVER DESVIACIONES ANGULARES DEL EJE DEBIDAS A FLEXIONES O DESVIACIONES EN EL MONTAJE. DISTRIBUCON UNIFORME DE LA CARGA ALTA CARGA RADIAL

15 RODAMIENTOS OSCILANTES DE RODILLOS CUERPO RODANTE DE RODILLO ESFERCICO Y CAMINO DE RODADURA ESFERICO PERMITE ALTA CARGA RADIAL PURA CON DESVIACIONES DEL EJE

16 RODAMIENTOS AXIALES DE BOLAS CARGA AXIAL PURA NO DEBEN ESTAR SOMETIDOS A ESFUERZOS RADIALES FIJAN EL EJE AXIALMENTE CON BASE ESFERICA PERMITEN ABSORVER DESVIACIONES DEL EJE Simple efecto Doble efecto oscilante

17 RODAMIEMTOS RADIALES DE AGUJAS ALTA CARGA RADIAL CON MUY POCO ESPACIO

18

19

20

21 EJEMPLOS DE APLICACIÓN DE RODAMIENTOS

22

23

24

25

26

27 DESIGNACION DE LOS RODAMIENTOS

28 Designación de Rodamientos

29

30

31

32

33

34
