1 Tipos de Reactores José Antonio González Moreno

2 Funciones de un Reactor En la mayoría de los casos, un Reactor tiene tres funciones : 1).- Proporcionar el tiempo de residencia. 2).- La transmisión de calor. 3).- La agitación o mezcla de las fases.

3 Partes Básicas de un Reactor

4 Efecto de la Temperatura a).- Comportamiento normal que presenta un aumento rápido de la velocidad con la temperatura. b).- Reacciones heterogéneas regidas por la difusión entre fases y presentan un aumento de la velocidad con la temperatura. c).- Reacciones explosivas típicas, la velocidad aumenta rápidamente a la temperatura de ignición. d).- Comportamiento de las reacciones catalíticas controladas por la velocidad de adsorción y de las reacciones enzimáticas. e).- Curva típica de algunas reacciones, p. ej., la oxidación del carbono. f).- La velocidad disminuye al elevarse la temperatura, p. ej., en la reacción entre el oxígeno y el óxido nítrico, por favorecerse el equilibrio de conversión a temperaturas bajas y depender de la velocidad del alejamiento del equilibrio.

5 Reacción de la Glucosa

6 Catalizadores

7 Transmisión de Calor

8 Reactores en Serie

9 Reactores de cambio de Flujo

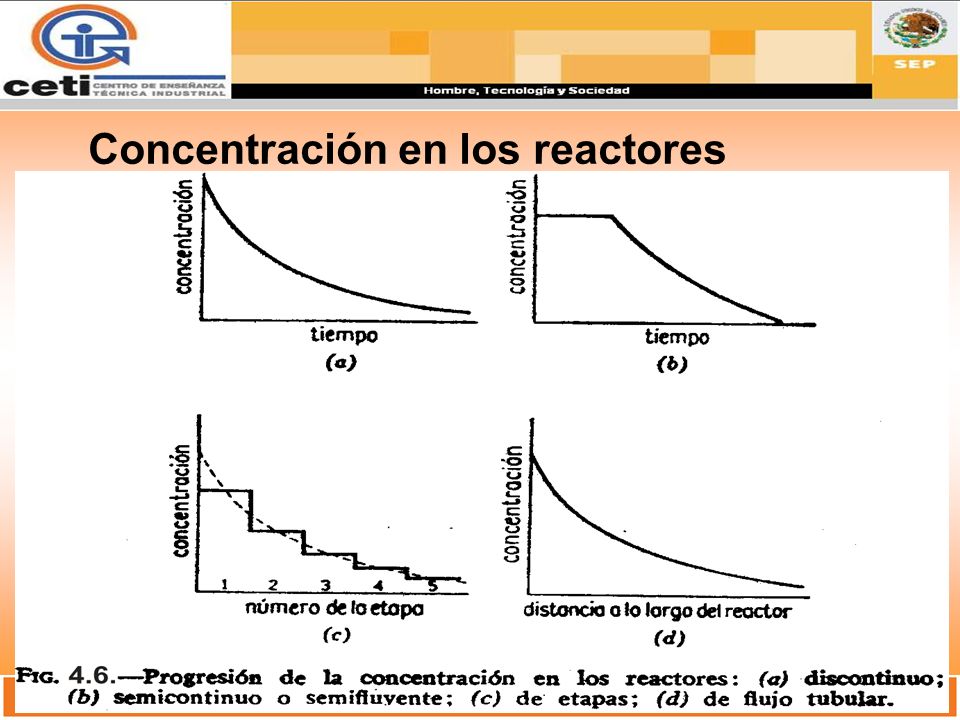

10 Concentración en los reactores

11 Transmisión de Calor:

12 Tipos de Reactores

13

14

15 Reactor Tubular

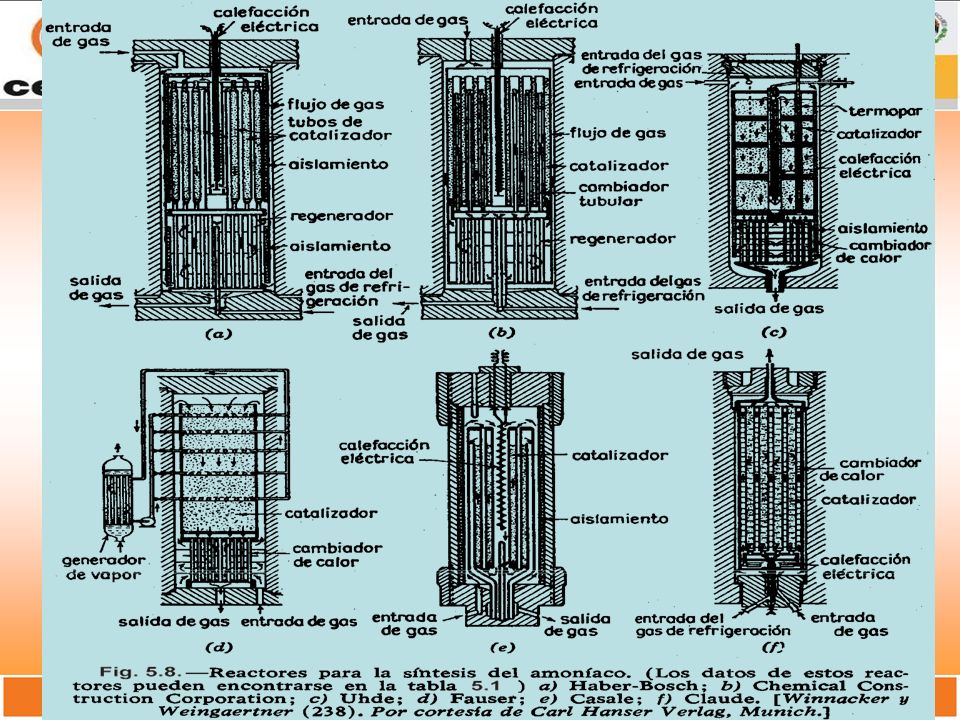

16 Reacción de la Glucosa

17 Reactores industriales REACTOR en NÍQUEL Capacidad total litros. MEDIA CAÑA Montado sobre 4 patas apoyadas sobre cartelas soldadas al Reactor y con vigas en los pies. Vaciado válvula bola 3" Tapa muy reforzada, atornillada para presión con 4 nervios. Instaladas varias tubuladuras en la boca de carga Prensaestopas hidráulico Agitación : Ancora muy reforzada Motor-reductor: 15 CV, 950 rpm, 380 V con doble torreta. Dim.: Ø x mm.

18 Reactores industriales REACTOR EN HASTELLOYD Capacidad total litros. CON DOBLE FONDO Montado sobre cartelas. Vaciado válvula bola 2" accionamiento neumático. Prensaestopas hidráulico. Cierre mecánico. Tapa muy reforzada, atornillada para presión con 4 nervios, instalas 7 tubuladuras, boca de carga. Agitación : Ancora muy reforzada Motor-reductor de 2 velocidades: 2/3 CV, 750/1.420 rpm con doble torreta. Salida agitación 40/80 rpm Dim. : Ø x mm.

19 Reactores industriales REACTOR en INOX Capacidad total 900 litros CON DOBLE FONDO Equipado con control de temperatura, boca hombre y mirilla. Motor-reductor-variador 7'5 CV, 1.420/500/200 rpm, 220/380 V Agitación lanza con doble hélice Dim.: Ø x mm.

20 Reactores industriales REACTOR en INOX Capacidad total litros. CON DOBLE FONDO Montado sobre 4 cartelas. Tapa con boca carga y diversas tubuladuras TODA LA INSTALACIÓN ES ANTIDEFLAGRANTE Agitador con cierre refrigerado por prensaestopas: ANCORA Transmisión eje por corona dentada. Motor: 1,5 KW, 680 rpm, 220/380 V Dim.: Ø 980 x mm. Espesor pala: 7 mm.

21 Reactores industriales REACTOR en INOX Capacidad total 600 litros SIN DOBLE FONDO Equipado con lira para termómetro y manómetro. Boca alimentación ovoidal, bulbos para toma temperatura y presión. Vaciado por válvula 2". Montado sobre cartelas. Agitador vertical AEQUI, motor-reductor 3 CV, rpm Dim.: Ø 800 x mm.

22 Reactores industriales REACTOR marca: MAVER en INOX Capacidad 450 litros Con doble fondo, con manómetro a 6 kg/cm² y rompecorrientes (mamparas) Agitación de hélice. Motor-reductor 2 CV, 1.410/400 rpm, 220/380 V Control viscosidad 0-100%. Control temperatura 0-120º C Instalación antideflagrante Con columna reflujo de vapores. Equipado con mirillas y diversas tubuladuras

23 Reactores industriales REACTOR en acero INOX Capacidad 660 litros, Ø 952 x 930 mm. Marca: ADAIBRA Ejecución en acero INOX AISI 321 Presión 6 Kgf/cm² Temperatura 200º C Con doble fondo, calorifugado (aislamiento). AGITADOR de HÉLICE MARINA Lanza Ø 25 x 700 mm. Accionamiento por motor reductor de 2 CV

24 Reactores industriales REACTOR. Marca: MATEPIQ. En INOX Dim.: Ø mm x mm alto. Capacidad total: litros Montado sobre bancada, formando un conjunto monoblock Con pistón hidráulico para elevación de la tapa y del agitador Alimentación con varias tubuladuras y entradas para líquidos. Equipado con mirillas Cierre de la tapa por pernos basculantes Vaciado por válvula de salida y por sistema de volcado de la cuba. Bulbo de toma de temperatura inferior. Sistema de agitación tipo áncora intercambiable con rascadores de teflón, asegurando la limpieza de las superficies interiores de la caldera.

25 Ejemplos de Biorreactores

26

27

28

29 GRACIAS POR SU ATENCIÓN
