1 CALDERAS José Antonio González Moreno

2 Definición: Una caldera es una máquina o dispositivo de ingeniería que está diseñado para generar vapor saturado. Éste vapor se genera a través de una transferencia de calor a presión constante, en la cual el fluido, originalmente en estado liquido, se calienta y cambia de estado. Según la ITC-MIE-AP01, caldera es todo aparato a presión en donde el calor procedente de cualquier fuente de energía se transforma en energía utilizable, a través de un medio de transporte en fase líquida o vapor. Las calderas son un caso particular de intercambiadores de calor, en las cuales se produce un cambio de fase. Además son recipientes a presión, por lo cual son construidas en parte con acero laminado a semejanza de muchos contenedores de gas. Generar electricidad a través de de un ciclo Rankine. Las calderas son parte fundamental de las centrales termoeléctricas.

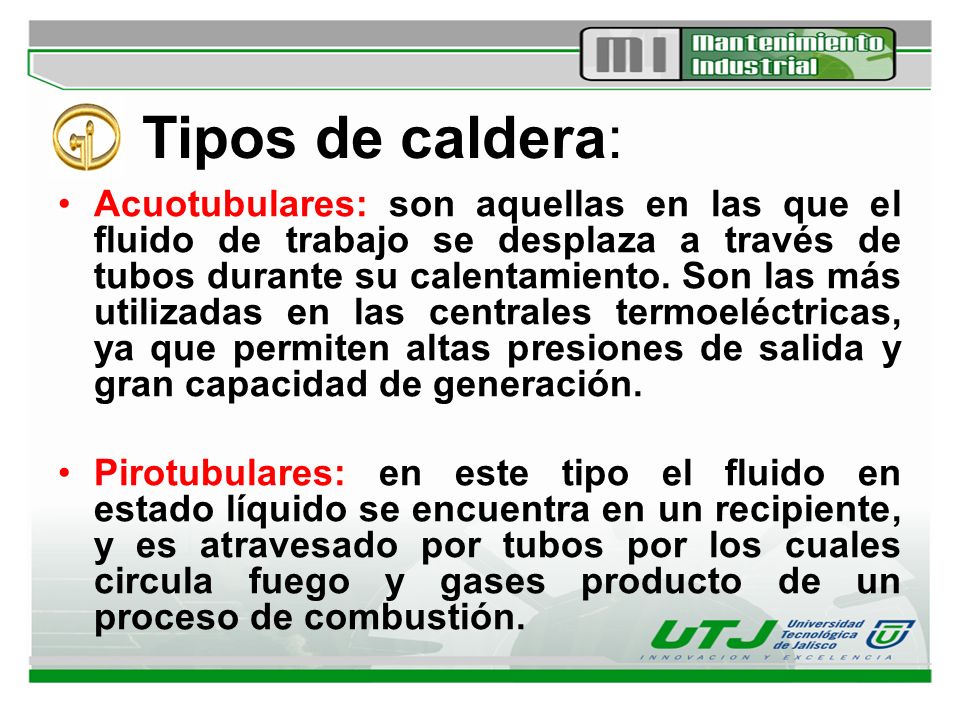

3 Tipos de caldera: Acuotubulares: son aquellas en las que el fluido de trabajo se desplaza a través de tubos durante su calentamiento. Son las más utilizadas en las centrales termoeléctricas, ya que permiten altas presiones de salida y gran capacidad de generación. Pirotubulares: en este tipo el fluido en estado líquido se encuentra en un recipiente, y es atravesado por tubos por los cuales circula fuego y gases producto de un proceso de combustión.

4 Términos de una caldera: Agua de alimentación: Es el agua de entrada que alimenta el sistema, generalmente agua de pozo o agua de red. Agua de condensado: Es el agua que proviene del estanque condensador y que representa la calidad del vapor. Vapor seco: Vapor de óptimas condiciones. Vapor húmedo: Vapor con arrastre de espuma proveniente de una agua de alcalinidad elevada.

5 Elementos y componentes de una caldera: Condensador: Sistema que permite condensar el vapor. Figure 18: Condensador de paso simple o de un solo paso.

6 Elementos y componentes de una caldera: Estanque de acumulación: Es el estanque de acumulación y distribución de vapor.

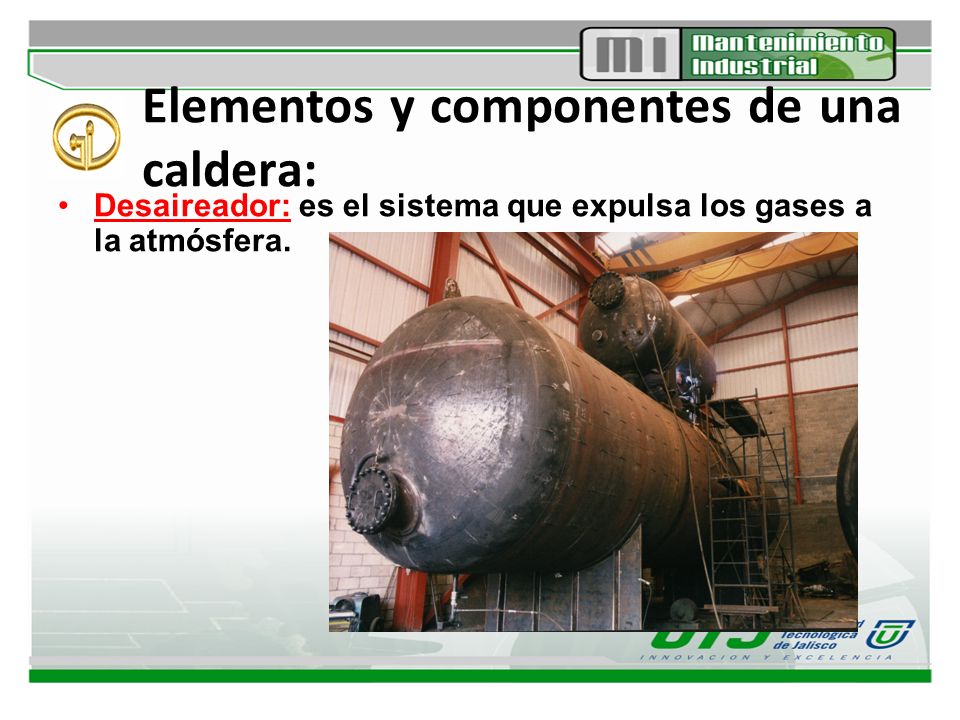

7 Elementos y componentes de una caldera: Desaireador: es el sistema que expulsa los gases a la atmósfera.

8 Elementos y componentes de una caldera: Purga de fondo: Evacuación de lodos y concentrado del fondo de la caldera.

9 Elementos y componentes de una caldera: Purga de superficie: Evacuación de sólidos disueltos desde el nivel de agua de la caldera.

10 Elementos y componentes de una caldera: Fogón: Alma de combustión del sistema.

11 Elementos y componentes de una caldera: Combustible: Comburente que se transforma en energía calórica que permite la vaporización.

12 Elementos y componentes de una caldera: Agua de calderas: Agua de circuito interior de la caldera cuyas características dependen de los ciclos y del agua de entrada.

13 Elementos y componentes de una caldera: Ciclos de concentración: Número de veces que se concentra el agua de caldera respecto del agua de alimentación. Alcalinidad: Nivel de salinidad expresada en ppm de CaCO 3 que confiere una concentración de iones carbonatos e hidróxilos que determina el valor de pH de funcionamiento de una caldera, generalmente desde 10,5 a Desoxigenación: Tratamiento químico que elimina el oxígeno del agua de calderas.

14 Definición: Incrustación: Sedimentación de sólidos con formación de núcleos cristalinos o amorfos de sulfato, carbonato o silicato de magnesio y calcio que merman la eficiencia de funcionamiento de la caldera.

15 Definición: Dispersante: Sistema químico que mantiene los sólidos descohesionados ante un evento de incrustación. Antiincrustante: Sistema químico que permite permanecer a los sólidos incrustantes en solución. Anticorrosivo: Sistema químico que brinda protección por formación de films protectivos ante iones corrosivos presentes en el agua.

16 GRACIAS POR SU ATENCIÓN
