Presentación del tema: "QUIENES SOMOS Empresa fundada en Hong Kong, República Popular de China en el año 2007, dedicada a las actividades de servicios de procura, evaluación,"— Transcripción de la presentación:

1

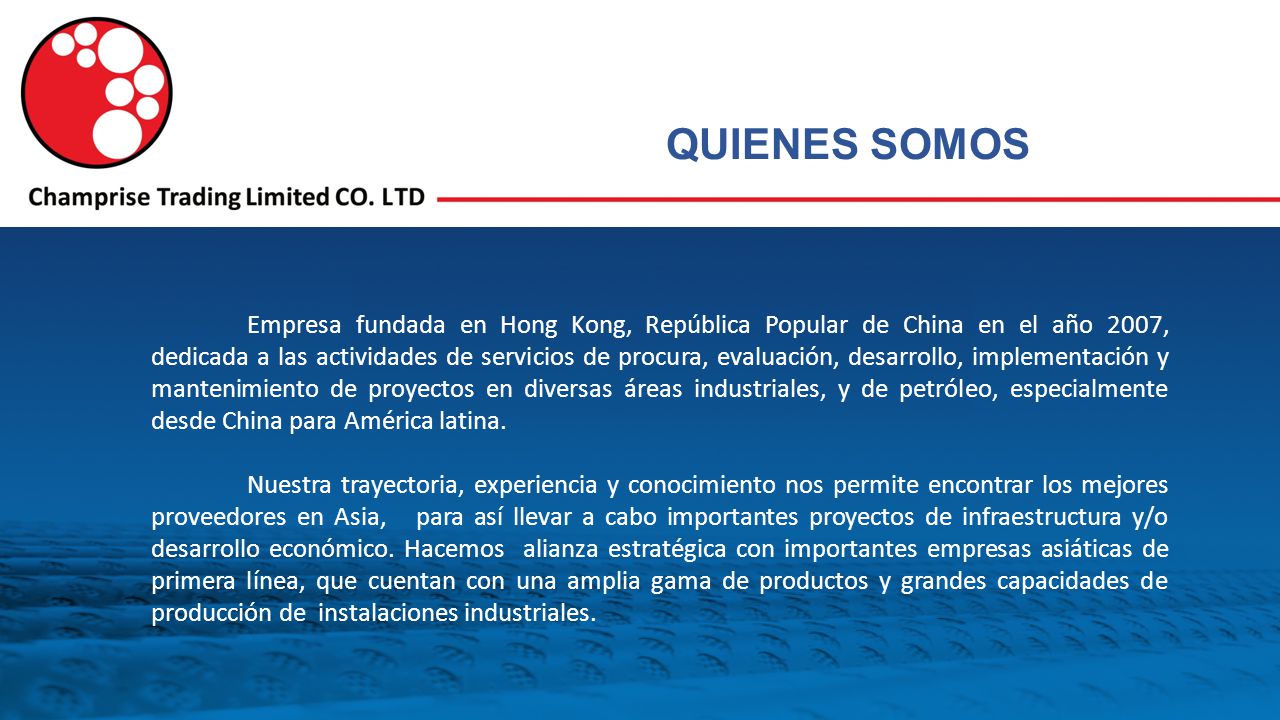

2 QUIENES SOMOS Empresa fundada en Hong Kong, República Popular de China en el año 2007, dedicada a las actividades de servicios de procura, evaluación, desarrollo, implementación y mantenimiento de proyectos en diversas áreas industriales, y de petróleo, especialmente desde China para América latina. Nuestra trayectoria, experiencia y conocimiento nos permite encontrar los mejores proveedores en Asia, para así llevar a cabo importantes proyectos de infraestructura y/o desarrollo económico. Hacemos alianza estratégica con importantes empresas asiáticas de primera línea, que cuentan con una amplia gama de productos y grandes capacidades de producción de instalaciones industriales.

3 EXPERIENCIAS EN VENEZUELA Actualmente prestamos servicios en diversos proyectos públicos en el área petrolera de Venezuela, ubicándonos como una de las primeras empresas que trabaja directamente con grandes fabricantes provenientes del continente asiático, demostrando calidad, responsabilidad, excelentes tiempos de entrega y ética profesional. PARTICIPACION EN PROYECTO DE LA FAJA PETROLIFERA DEL ORINOCO PROVEEDORES INTERNACIONALES DE PDVSA EJECUCION DE NUEVAS TECNOLOGIAS EN INFRAESTRUCTURA PETROLERA EN ASOCIACION ESTRATEGICA CON LOS GRUPOS: * SHENGLI OILFIELD FREET PETROLEUM EQUIPMENT CO., LTD. * HIGHLAND PETROLEUM EQUIPMENT CO., LTD. * SHENGLI OILFIELD SHENGJI PETROLEUM EQUIPMENT CO., LTD. * STARSE GRUOP. Todos Fabricantes Petroleros de la Republica Popular China

4 PROPUESTA Basada en la instalación de una PLANTA DE MANOFACTURA DE REJILLA con una capacidad anual de yuntas. Preferencial ubicación en los alrededores de donde actualmente se desarrollan las actividades operacionales del PROYECTO FAJA PETROLIFERA DEL ORINOCO, a través de una asociación estratégica de acuerdo a la conceptualización del negocio.

5 PROPUESTA Basada en la instalación de una PLANTA DE MANOFACTURA DE REJILLA con una capacidad anual de yuntas. Preferencial ubicación en los alrededores de donde actualmente se desarrollan las actividades operacionales del PROYECTO FAJA PETROLIFERA DEL ORINOCO, a través de una asociación estratégica de acuerdo a la conceptualización del negocio.

6 PROPUESTA

7 PROBLEMAS OPERACIONALES Colapso de la formacion Acumulacion de arena en equipos de superficie Erosion del equipo de fondo y superficie ANTECEDENTES

8 SOLUCIÓN

9 Tubos simples sin costuraAgujeros perforados distribuidos de forma uniforme en el tubo de baseCartuchos de filtro clavados en la pantalla ESTRUCTURA Perforaciones laterales tipo puente en función del tipo de apertura de la camisa de filtro primario Ingeniería de soldadura superficial velará por la integridad de todo el conjunto de rejilla REJILLA PARA EL CONTROL DE ARENAS

10 ESTRUCTURA Tubos API como tuberia base de la rejilla Tecnología de soldadura de superficie utilizada para apretar la camisa del tubo base. Camisa filtro moldeado instalada en el tubo de baseLa camisa de filtro están conectados firmemente a través del perno de tornillo ; REJILLA PARA EL CONTROL DE ARENAS

11 Alta resistencia, flexion y tolerancias contra la deformación Cartuchos de filtro confiables libres de dañosEvita la acumulación de arena durante la producción. Capacidad de eliminar obstrucciones. CARACTERISTICAS REJILLA PARA EL CONTROL DE ARENAS

12 REJILLA ESTELAR CARACTERÍSTICAS DE LA APLICACIÓN Su estructura es similar a revestidores o tubo, sin soldadura, alta resistencia y tolerancia de flexión. Los cartuchos de filtro se instalan de manera uniforme en el tubo base, la protección fiable de daños. No hay espacio entre las capas de material de filtro, evitando la acumulación de arena durante la producción. Debido a su estructura de agujeros de filtro uniformemente distribuidos, no hay necesidad de dejar espacio. En comparación con otros tipos de rejillas, cuenta con peso ligero, amplia área de control de arena, un flujo de baja fricción, alta permeabilidad, baja pérdida de presión y alta capacidad contra la erosión. Se puede utilizar en el pozo vertical y direccional así, particularmente en ángulo amplios, pozo horizontal, pozo desviado y multilateral.

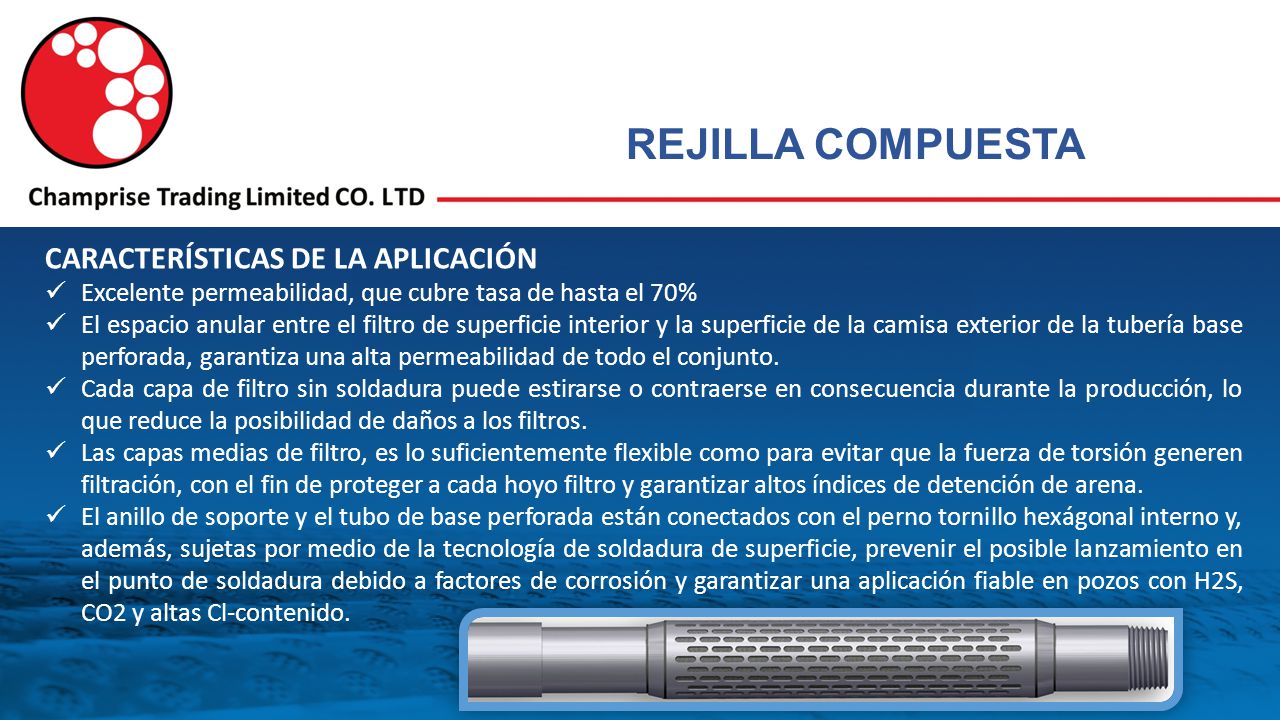

13 REJILLA COMPUESTA CARACTERÍSTICAS DE LA APLICACIÓN Excelente permeabilidad, que cubre tasa de hasta el 70% El espacio anular entre el filtro de superficie interior y la superficie de la camisa exterior de la tubería base perforada, garantiza una alta permeabilidad de todo el conjunto. Cada capa de filtro sin soldadura puede estirarse o contraerse en consecuencia durante la producción, lo que reduce la posibilidad de daños a los filtros. Las capas medias de filtro, es lo suficientemente flexible como para evitar que la fuerza de torsión generen filtración, con el fin de proteger a cada hoyo filtro y garantizar altos índices de detención de arena. El anillo de soporte y el tubo de base perforada están conectados con el perno tornillo hexágonal interno y, además, sujetas por medio de la tecnología de soldadura de superficie, prevenir el posible lanzamiento en el punto de soldadura debido a factores de corrosión y garantizar una aplicación fiable en pozos con H2S, CO2 y altas Cl-contenido.

14 REJILLA PERFORADA-TIPO PUENTE CARACTERÍSTICAS DE LA APLICACIÓN La camisa de filtro, está diseñada con perforado de abertura tipo puente, por lo que la trayectoria de flujo en orificios perforados de la tubería de base, evita la erosión directa de fluido de la formación y el petróleo crudo. El anillo de soporte y el tubo de base están conectados con el perno de tornillo, y por otra parte sujeta por medio de la tecnología de soldadura de superficie.

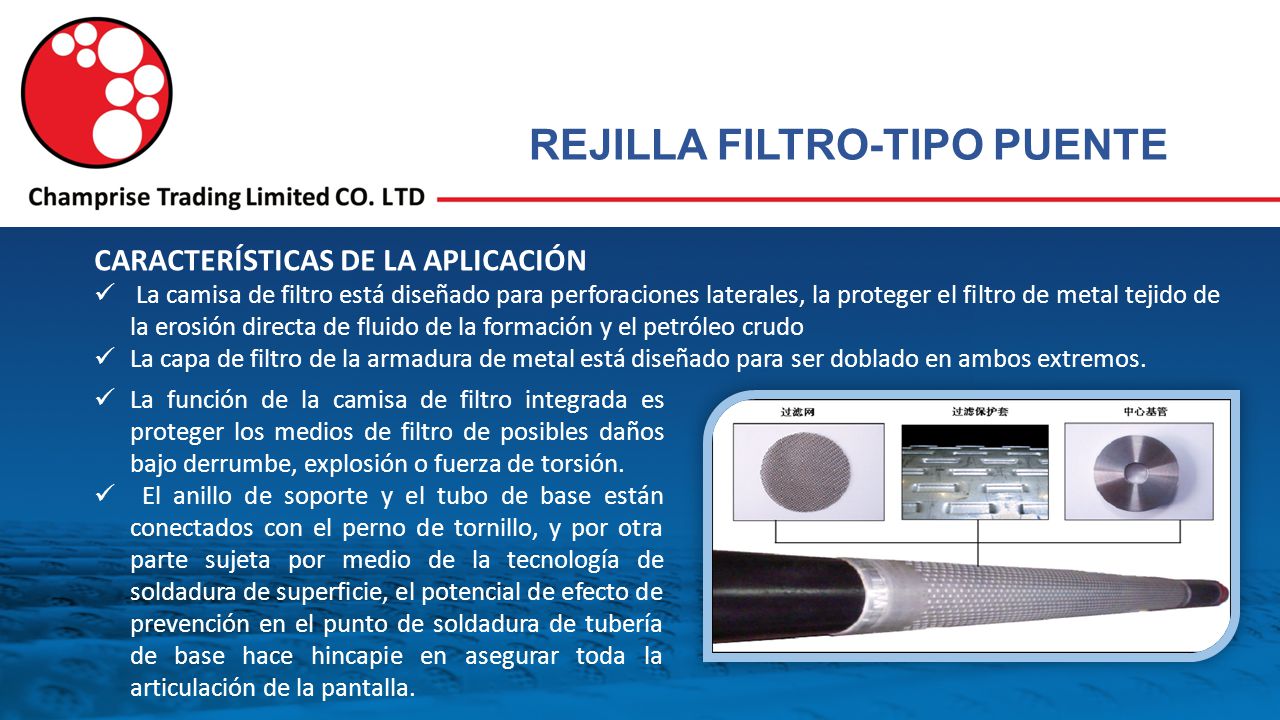

15 REJILLA FILTRO-TIPO PUENTE CARACTERÍSTICAS DE LA APLICACIÓN La camisa de filtro está diseñado para perforaciones laterales, la proteger el filtro de metal tejido de la erosión directa de fluido de la formación y el petróleo crudo La capa de filtro de la armadura de metal está diseñado para ser doblado en ambos extremos. La función de la camisa de filtro integrada es proteger los medios de filtro de posibles daños bajo derrumbe, explosión o fuerza de torsión. El anillo de soporte y el tubo de base están conectados con el perno de tornillo, y por otra parte sujeta por medio de la tecnología de soldadura de superficie, el potencial de efecto de prevención en el punto de soldadura de tubería de base hace hincapie en asegurar toda la articulación de la pantalla.

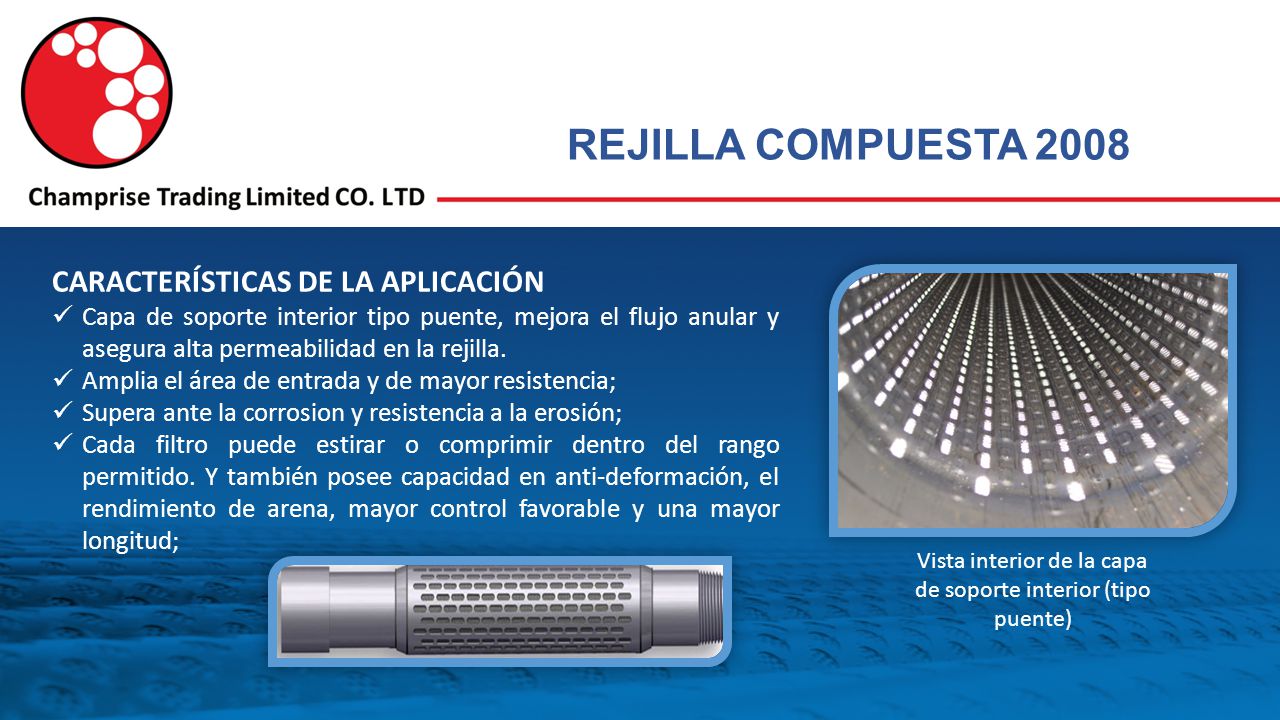

16 REJILLA COMPUESTA 2008 CARACTERÍSTICAS DE LA APLICACIÓN Capa de soporte interior tipo puente, mejora el flujo anular y asegura alta permeabilidad en la rejilla. Amplia el área de entrada y de mayor resistencia; Supera ante la corrosion y resistencia a la erosión; Cada filtro puede estirar o comprimir dentro del rango permitido. Y también posee capacidad en anti-deformación, el rendimiento de arena, mayor control favorable y una mayor longitud; Vista interior de la capa de soporte interior (tipo puente)

17 La densidad de agujeros puede ser especificados de acuerdo a los datos reales del yacimiento. El rendimiento mecánico está relacionado con el material de tubo base y la densidad de agujeros. El estallido / fuerzas de colapso se relacionan con el tamaño de tubo base, diámetro de agujero de medios de filtro, así como la condición de flujo del líquido de prueba. La permeabilidad está relacionada con el diámetro del agujero de los medios de filtro, el espesor y el área efectiva. (La permeabilidad de filtro de los medios de comunicación se decide por las características del yacimiento, las necesidades de asignación, el método de finalización y el método de recuperación, a fin de escoger los medios de filtro apropiados.) Los materiales del medio filtrante son SS304, SS316 NOTAS IMPORTANTES

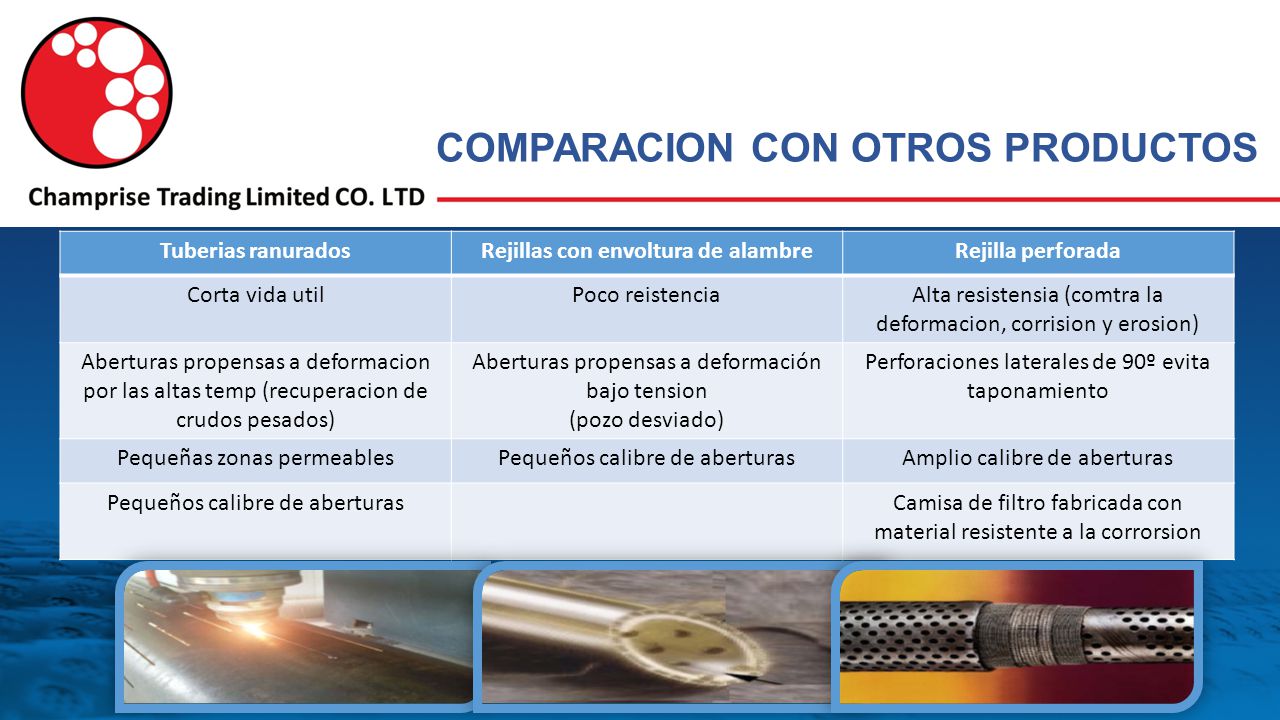

18 COMPARACION CON OTROS PRODUCTOS Tuberias ranuradosRejillas con envoltura de alambreRejilla perforada Corta vida utilPoco reistenciaAlta resistensia (comtra la deformacion, corrision y erosion) Aberturas propensas a deformacion por las altas temp (recuperacion de crudos pesados) Aberturas propensas a deformación bajo tension (pozo desviado) Perforaciones laterales de 90º evita taponamiento Pequeñas zonas permeablesPequeños calibre de aberturasAmplio calibre de aberturas Pequeños calibre de aberturasCamisa de filtro fabricada con material resistente a la corrorsion
