PROYECTO DE DEFENSA DE MÁRGENES EN EL PARQUE NACIONAL DE DOÑANA

Presentación del tema: "PROYECTO DE DEFENSA DE MÁRGENES EN EL PARQUE NACIONAL DE DOÑANA"— Transcripción de la presentación:

1 PROYECTO DE DEFENSA DE MÁRGENES EN EL PARQUE NACIONAL DE DOÑANA
Presentación a las Comisiones de Agua y Biodiversidad del Consejo de Participación del Espacio Natural de Doñana. PROYECTO DE DEFENSA DE MÁRGENES EN EL PARQUE NACIONAL DE DOÑANA 12 de marzo de 2014

2 Contenido de la presentación
Antecedentes Evolución de las márgenes Alcance del proyecto Solución propuesta Conclusiones

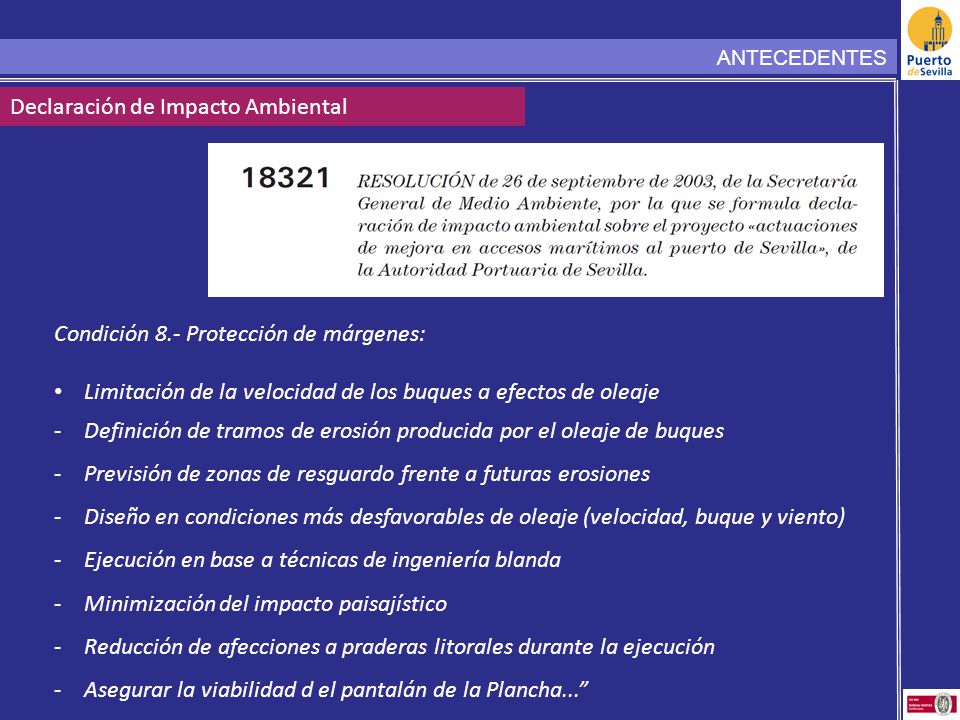

3 Declaración de Impacto Ambiental
ANTECEDENTES Declaración de Impacto Ambiental Condición 8.- Protección de márgenes: Limitación de la velocidad de los buques a efectos de oleaje Definición de tramos de erosión producida por el oleaje de buques Previsión de zonas de resguardo frente a futuras erosiones Diseño en condiciones más desfavorables de oleaje (velocidad, buque y viento) Ejecución en base a técnicas de ingeniería blanda Minimización del impacto paisajístico Reducción de afecciones a praderas litorales durante la ejecución Asegurar la viabilidad d el pantalán de la Plancha...”

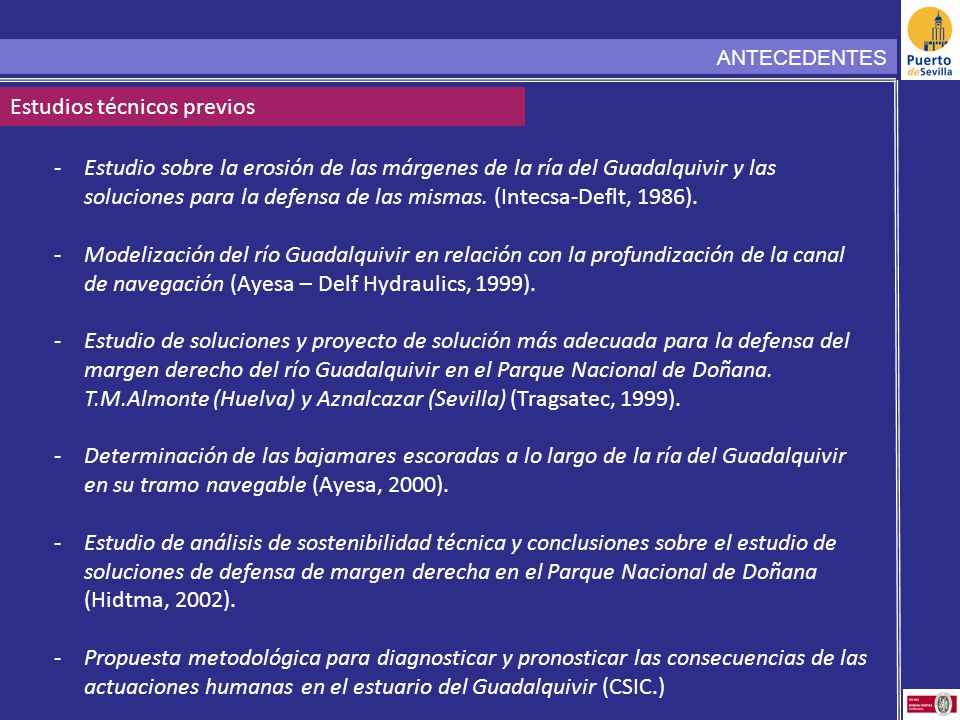

4 Estudios técnicos previos
ANTECEDENTES Estudios técnicos previos Estudio sobre la erosión de las márgenes de la ría del Guadalquivir y las soluciones para la defensa de las mismas. (Intecsa-Deflt, 1986). Modelización del río Guadalquivir en relación con la profundización de la canal de navegación (Ayesa – Delf Hydraulics, 1999). Estudio de soluciones y proyecto de solución más adecuada para la defensa del margen derecho del río Guadalquivir en el Parque Nacional de Doñana. T.M.Almonte (Huelva) y Aznalcazar (Sevilla) (Tragsatec, 1999). Determinación de las bajamares escoradas a lo largo de la ría del Guadalquivir en su tramo navegable (Ayesa, 2000). Estudio de análisis de sostenibilidad técnica y conclusiones sobre el estudio de soluciones de defensa de margen derecha en el Parque Nacional de Doñana (Hidtma, 2002). Propuesta metodológica para diagnosticar y pronosticar las consecuencias de las actuaciones humanas en el estuario del Guadalquivir (CSIC.)

5 Trabajos desarrollados:

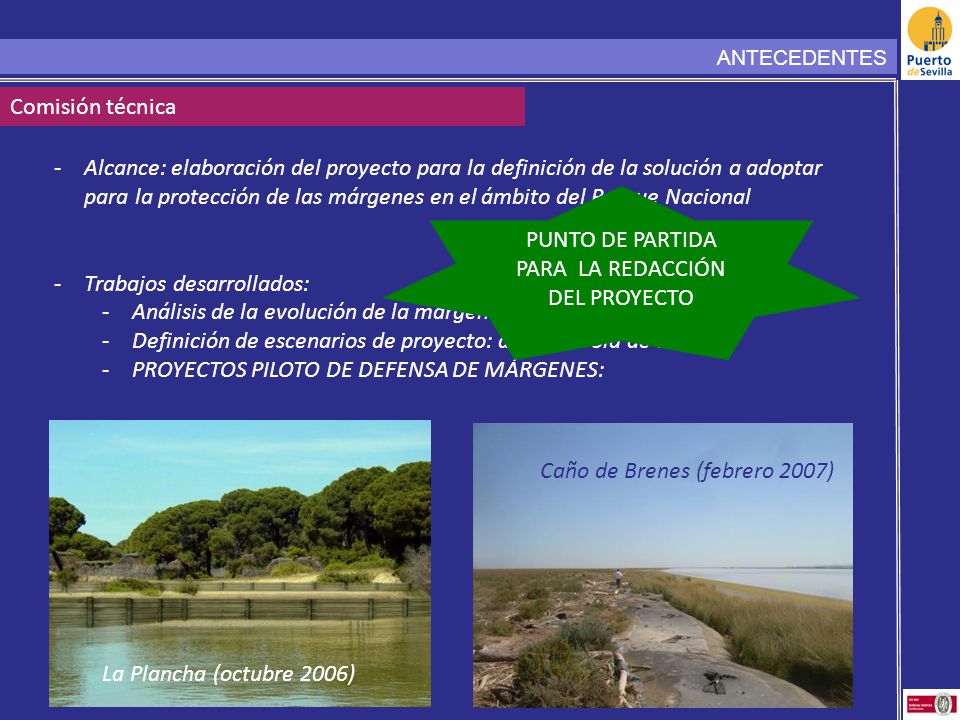

ANTECEDENTES Comisión técnica Alcance: elaboración del proyecto para la definición de la solución a adoptar para la protección de las márgenes en el ámbito del Parque Nacional Trabajos desarrollados: Análisis de la evolución de la márgen en el ámbito del Parque Definición de escenarios de proyecto: altura de ola de cálculo PROYECTOS PILOTO DE DEFENSA DE MÁRGENES: PUNTO DE PARTIDA PARA LA REDACCIÓN DEL PROYECTO Caño de Brenes (febrero 2007) La Plancha (octubre 2006)

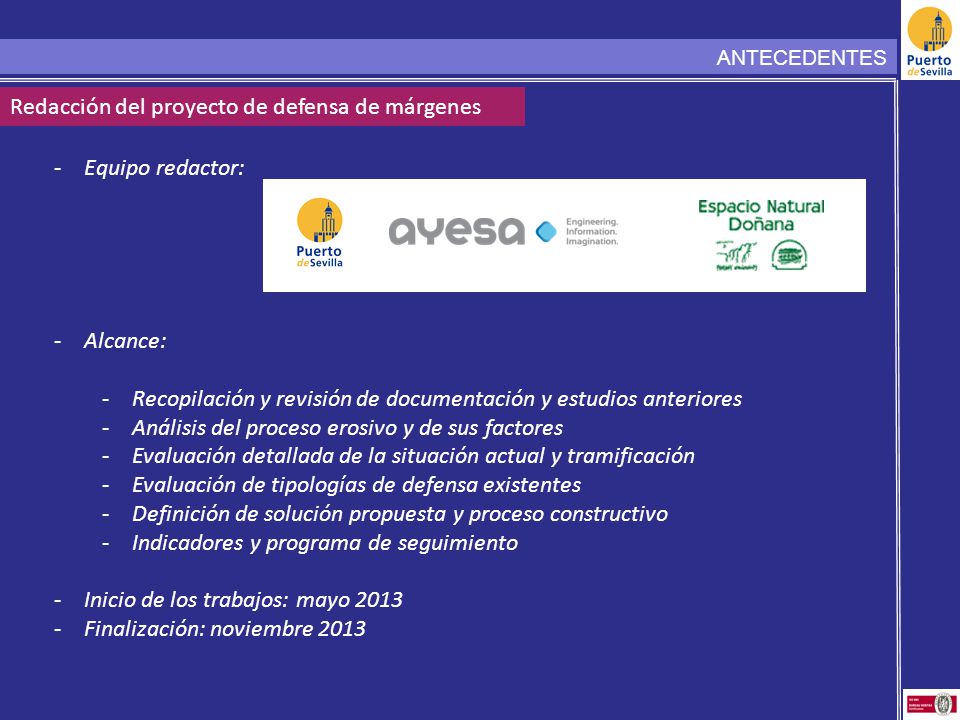

6 Redacción del proyecto de defensa de márgenes
ANTECEDENTES Redacción del proyecto de defensa de márgenes Equipo redactor: Alcance: Recopilación y revisión de documentación y estudios anteriores Análisis del proceso erosivo y de sus factores Evaluación detallada de la situación actual y tramificación Evaluación de tipologías de defensa existentes Definición de solución propuesta y proceso constructivo Indicadores y programa de seguimiento Inicio de los trabajos: mayo 2013 Finalización: noviembre 2013

7 Evolución de la línea de costa

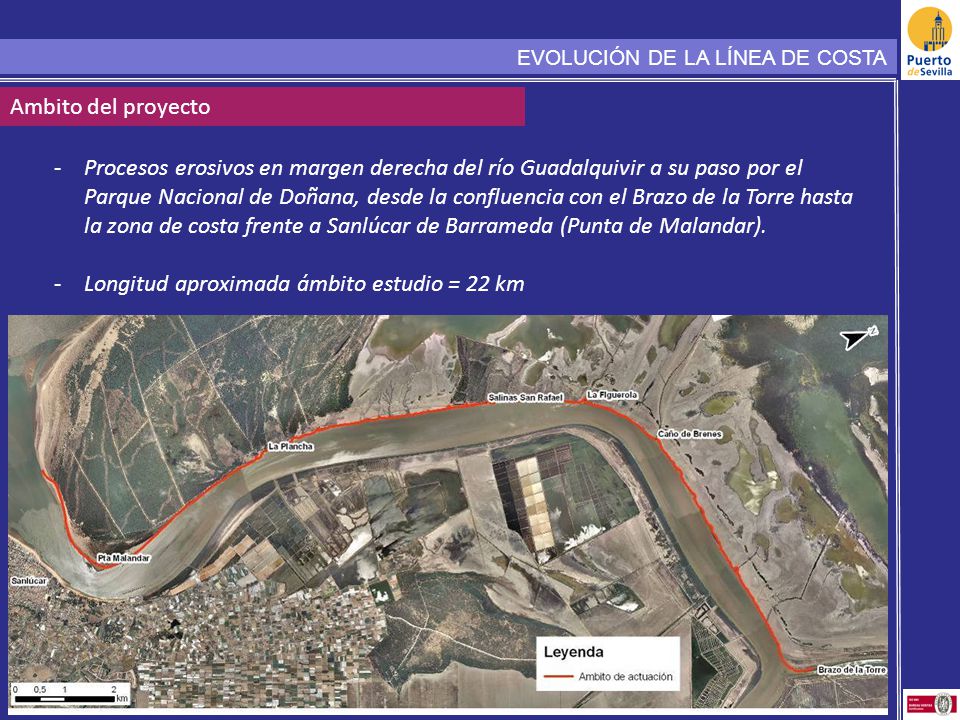

8 Longitud aproximada ámbito estudio = 22 km
EVOLUCIÓN DE LA LÍNEA DE COSTA Ambito del proyecto Procesos erosivos en margen derecha del río Guadalquivir a su paso por el Parque Nacional de Doñana, desde la confluencia con el Brazo de la Torre hasta la zona de costa frente a Sanlúcar de Barrameda (Punta de Malandar). Longitud aproximada ámbito estudio = 22 km

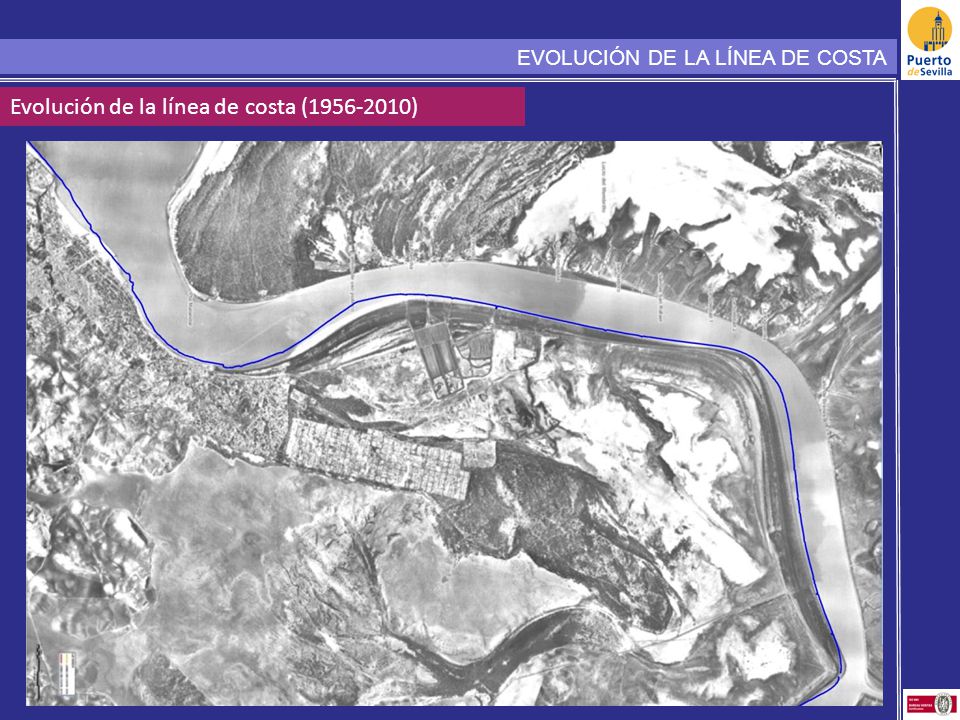

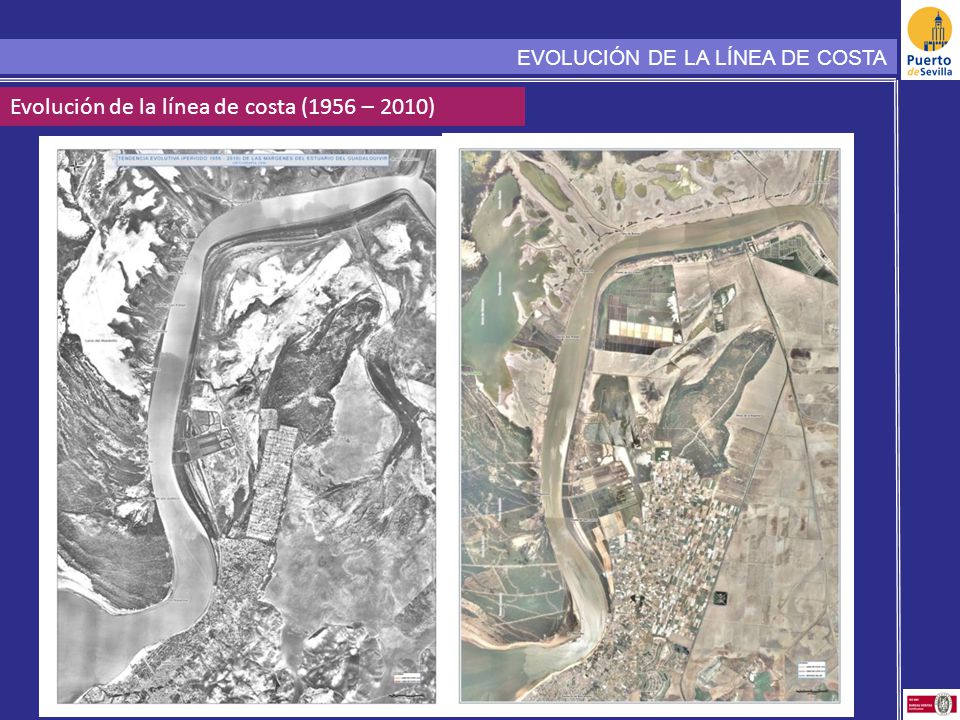

9 Evolución de la línea de costa (1956 – 2010)

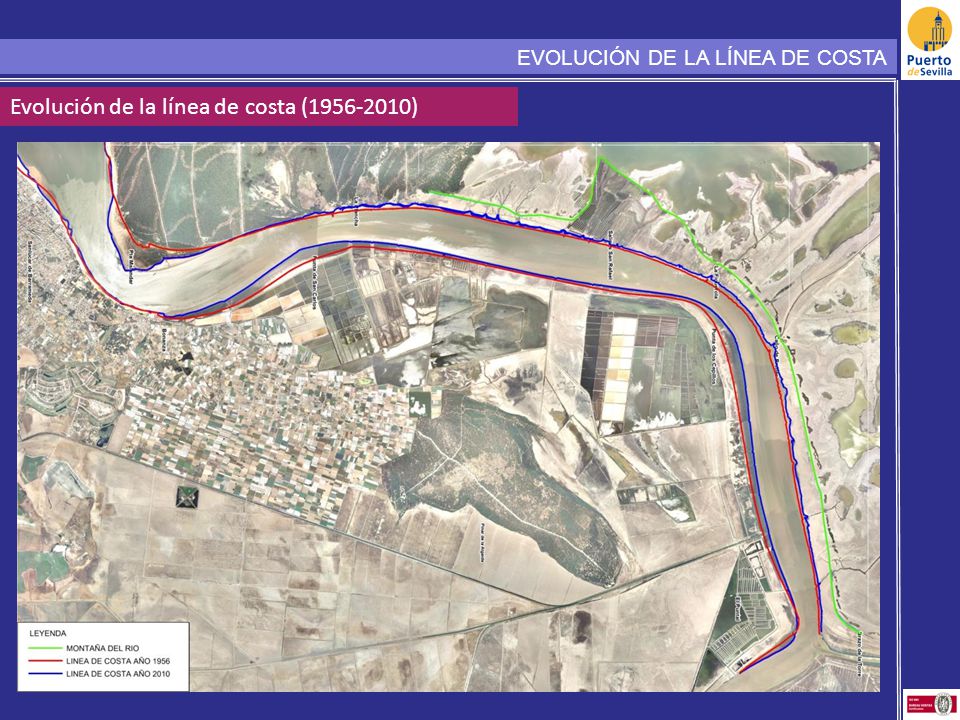

10 Evolución de la línea de costa (1956-2010)

11 Evolución de la línea de costa (1956-2010)

12 Evolución de la línea de costa (1956-2010)

13 Evolución de la línea de costa (1956-2010)

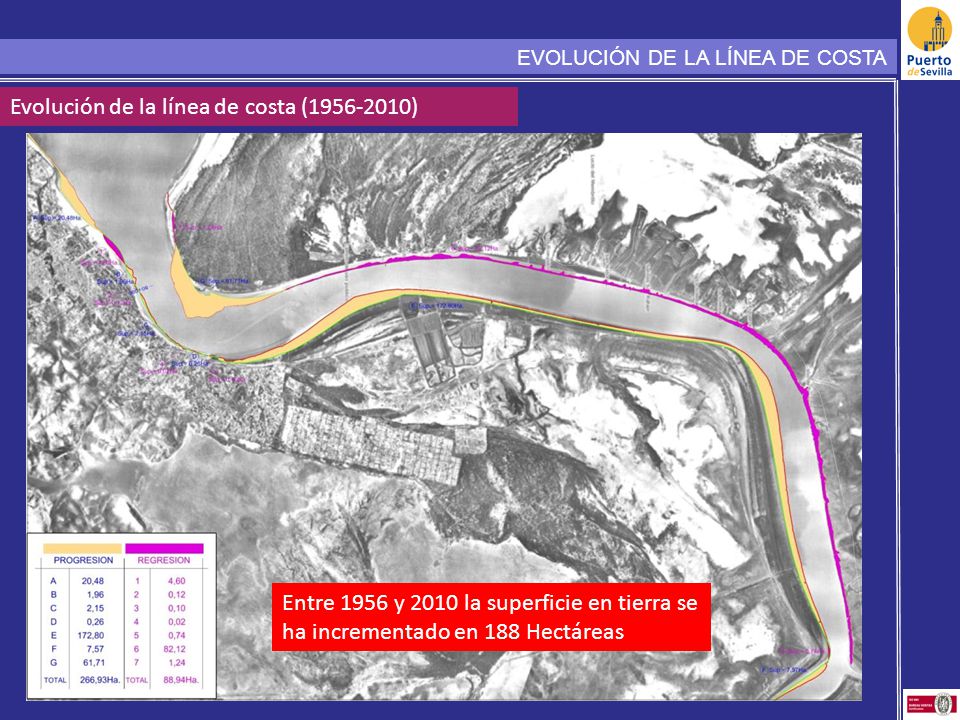

Entre 1956 y 2010 la superficie en tierra se ha incrementado en 188 Hectáreas

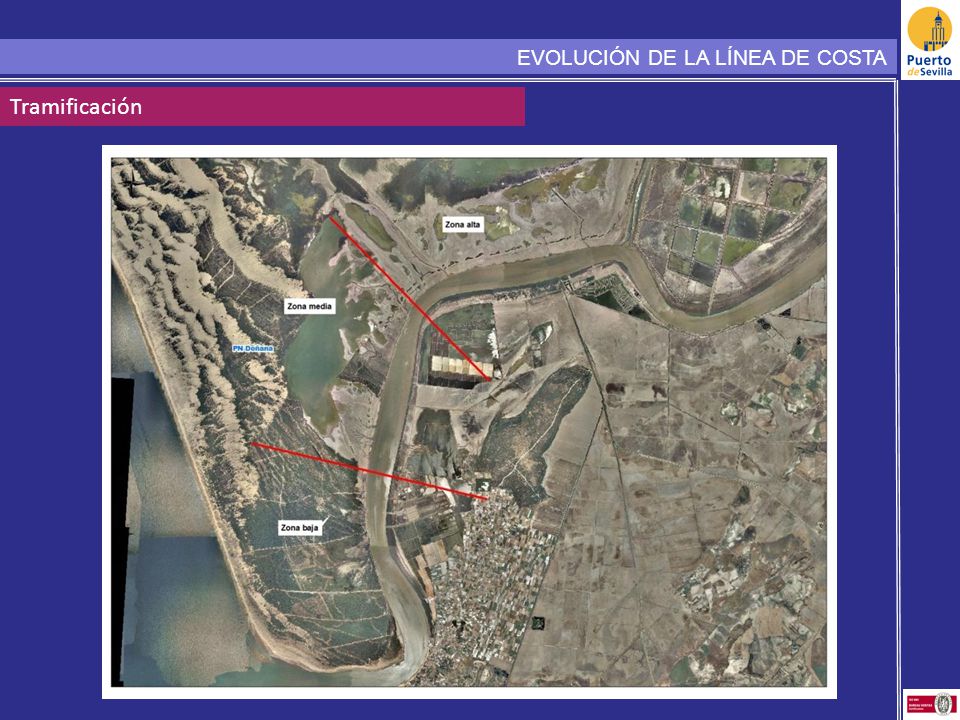

14 EVOLUCIÓN DE LA LÍNEA DE COSTA
Tramificación

15 Zona Alta: Brazo de la Torre – Salinas

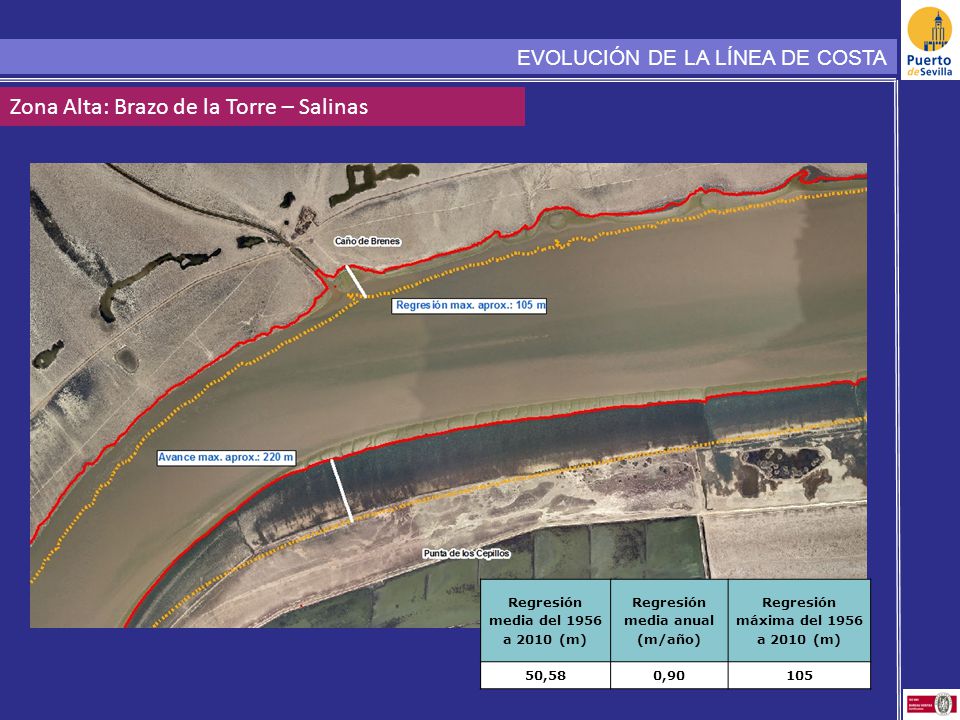

EVOLUCIÓN DE LA LÍNEA DE COSTA Zona Alta: Brazo de la Torre – Salinas Regresión media del a 2010 (m) Regresión media anual (m/año) Regresión máxima del a 2010 (m) 50,58 0,90 105

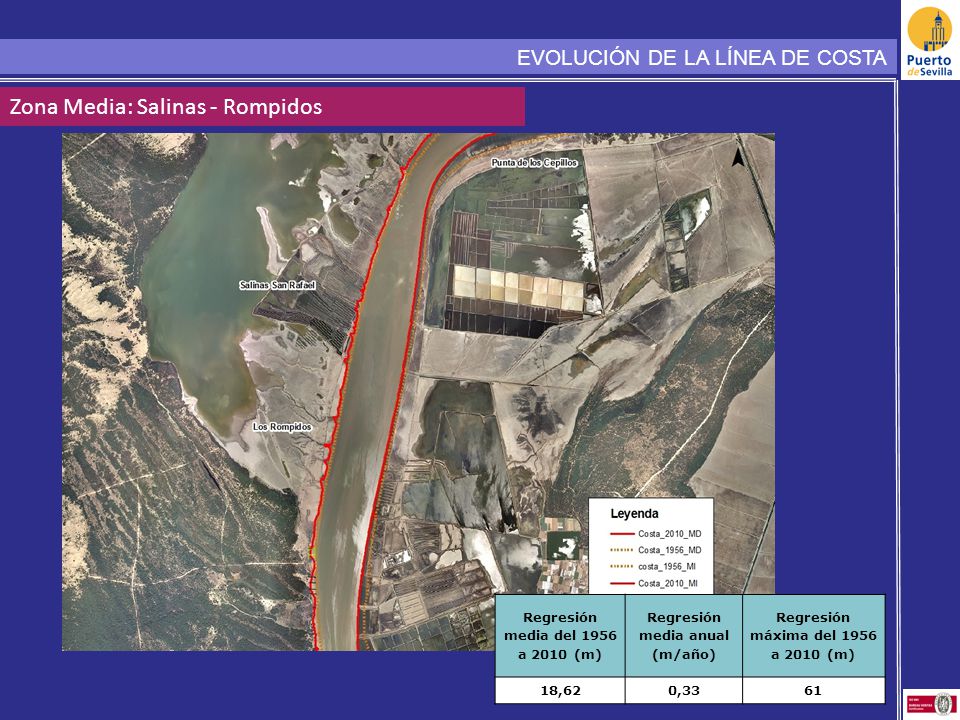

16 Zona Media: Salinas - Rompidos
EVOLUCIÓN DE LA LÍNEA DE COSTA Zona Media: Salinas - Rompidos Regresión media del a 2010 (m) Regresión media anual (m/año) Regresión máxima del a 2010 (m) 18,62 0,33 61

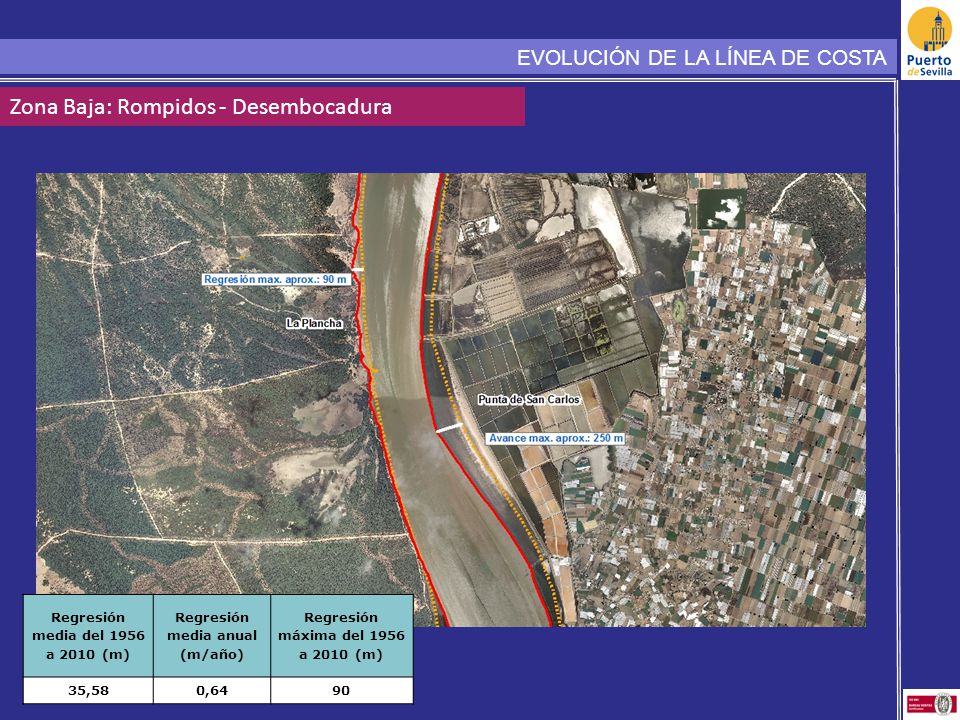

17 Zona Baja: Rompidos - Desembocadura
EVOLUCIÓN DE LA LÍNEA DE COSTA Zona Baja: Rompidos - Desembocadura Regresión media del a 2010 (m) Regresión media anual (m/año) Regresión máxima del a 2010 (m) 35,58 0,64 90

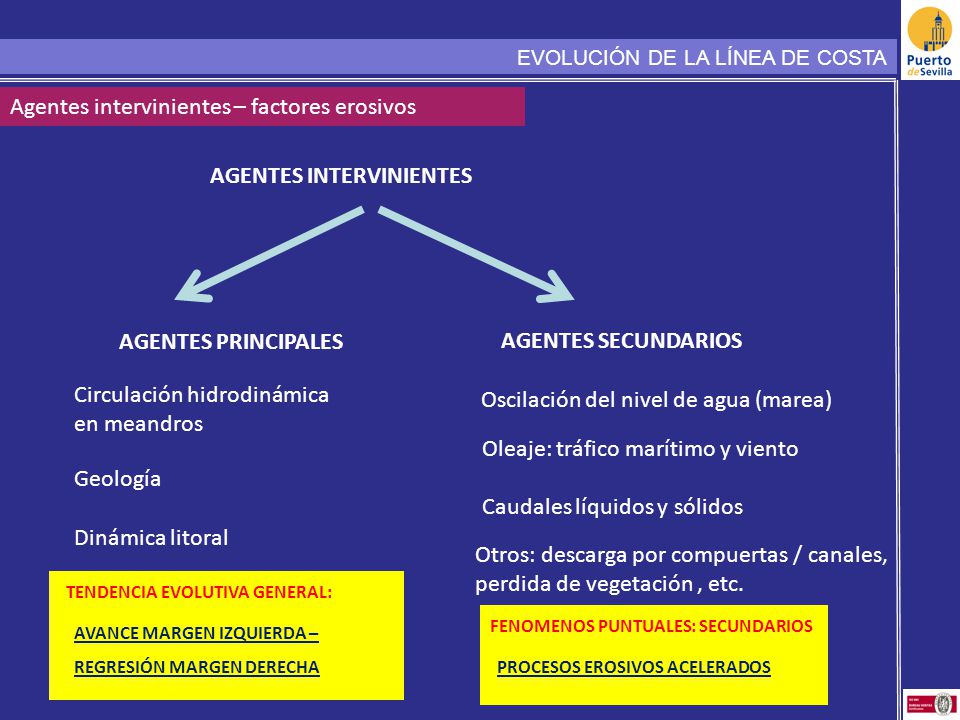

18 Agentes intervinientes – factores erosivos
EVOLUCIÓN DE LA LÍNEA DE COSTA Agentes intervinientes – factores erosivos AGENTES INTERVINIENTES AGENTES PRINCIPALES AGENTES SECUNDARIOS Circulación hidrodinámica en meandros Oscilación del nivel de agua (marea) Oleaje: tráfico marítimo y viento Geología Caudales líquidos y sólidos Dinámica litoral Otros: descarga por compuertas / canales, perdida de vegetación , etc. TENDENCIA EVOLUTIVA GENERAL: FENOMENOS PUNTUALES: SECUNDARIOS AVANCE MARGEN IZQUIERDA – REGRESIÓN MARGEN DERECHA PROCESOS EROSIVOS ACELERADOS

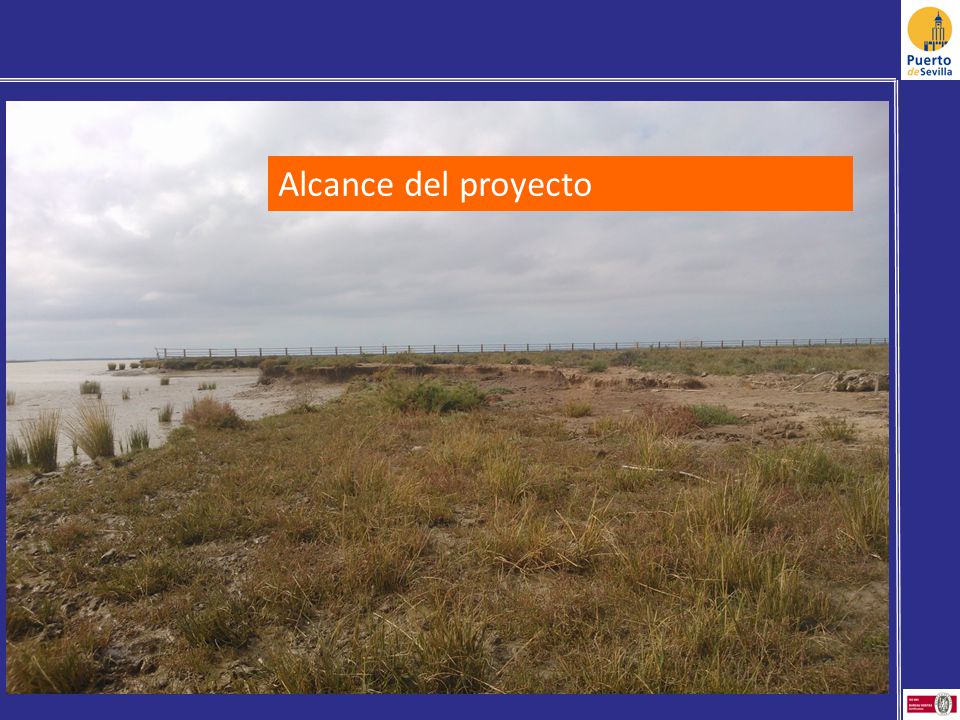

19 Alcance del proyecto

20 Problemática a resolver

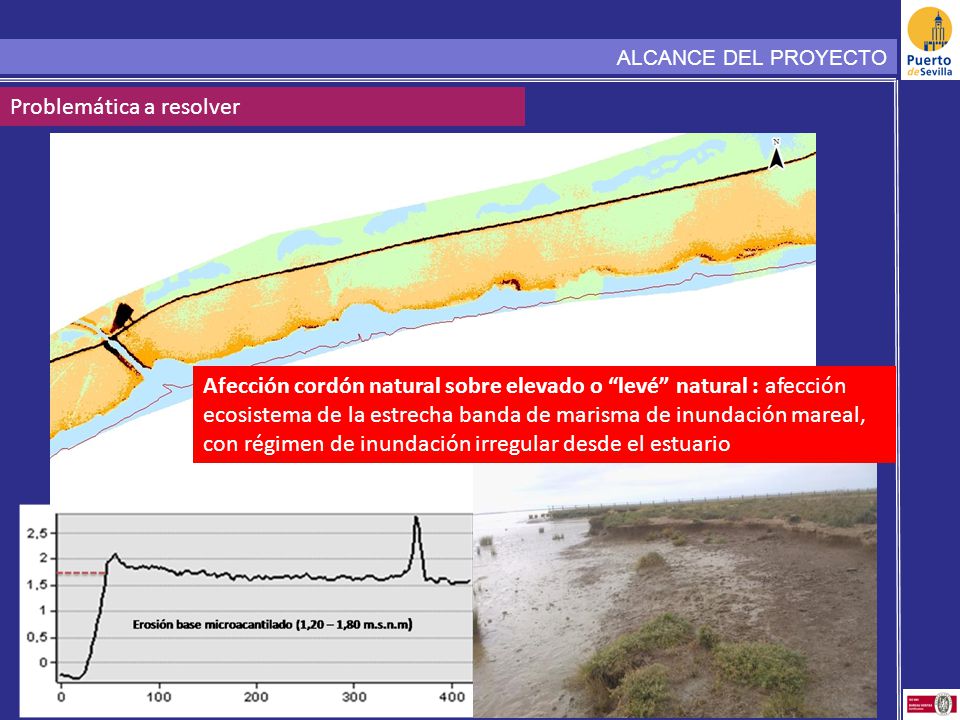

ALCANCE DEL PROYECTO Problemática a resolver Afección cordón natural sobre elevado o “levé” natural : afección ecosistema de la estrecha banda de marisma de inundación mareal, con régimen de inundación irregular desde el estuario AFECCIÓN RÉGIMEN DE INTERCAMBIO ESTUARIO – LLANURA INUNDACIÓN MAREAL: DESCARGAS DESDE LA LLANURA DE INUNDACIÓN HACIA EL ESTUARIO Y APORTES MAREALES

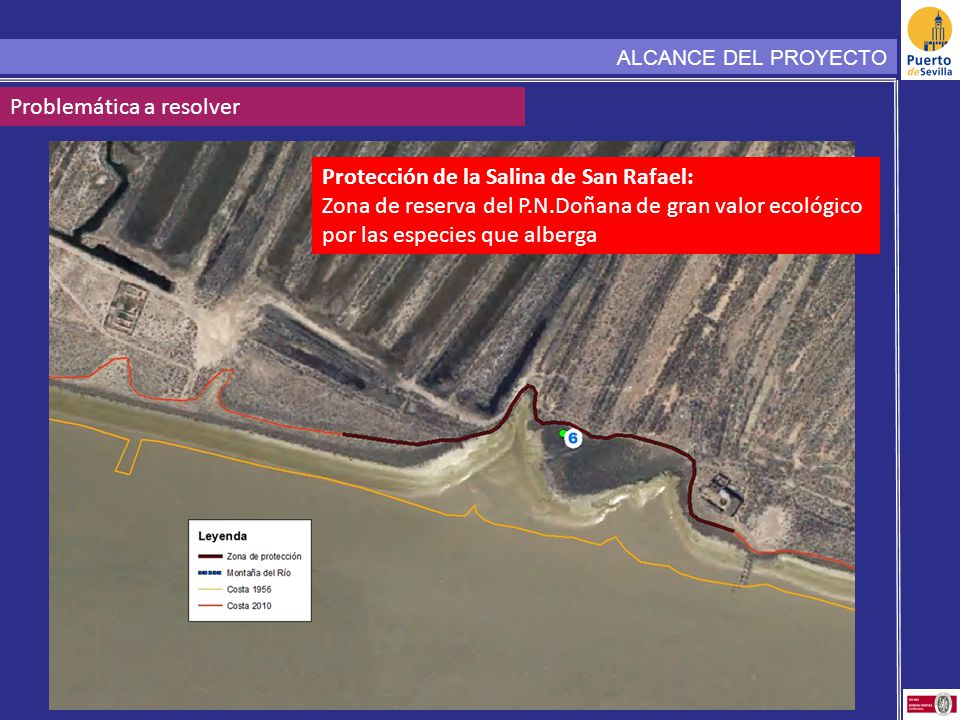

21 Problemática a resolver
ALCANCE DEL PROYECTO Problemática a resolver Protección de la Salina de San Rafael: Zona de reserva del P.N.Doñana de gran valor ecológico por las especies que alberga Ecosistema oligotrófico salino incompatible con el agua salada tanto del estuario como de la marisma, comunidad especial de plantas e invertebrados que únicamente se encuentran en estas condiciones.

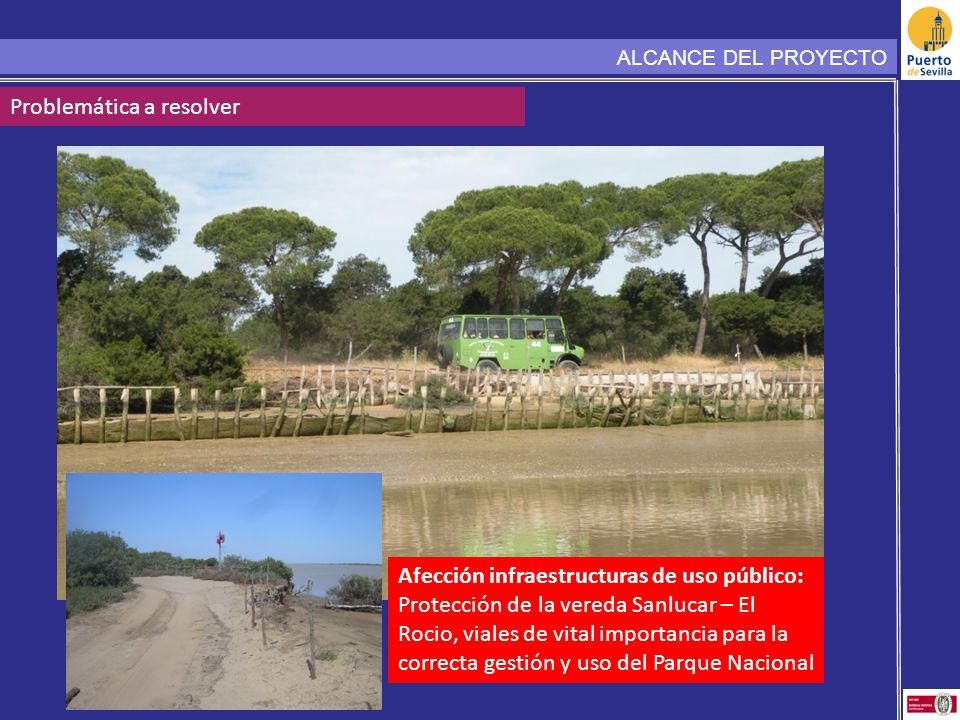

22 Problemática a resolver
ALCANCE DEL PROYECTO Problemática a resolver AFECCIÓN RÉGIMEN DE INTERCAMBIO ESTUARIO – LLANURA INUNDACIÓN MARISMEÑA: DESCARGAS DESDE LA LLANURA DE INUNDACIÓN HACIA EL ESTUARIO Y APORTES MAREALES Afección infraestructuras de uso público: Protección de la vereda Sanlucar – El Rocio, viales de vital importancia para la correcta gestión y uso del Parque Nacional

23 Problemática a resolver
ALCANCE DEL PROYECTO Problemática a resolver AFECCIÓN RÉGIMEN DE INTERCAMBIO ESTUARIO – LLANURA INUNDACIÓN MARISMEÑA: DESCARGAS DESDE LA LLANURA DE INUNDACIÓN HACIA EL ESTUARIO Y APORTES MAREALES Afección infraestructuras de uso público: Zona Interpretativa de “La Plancha”

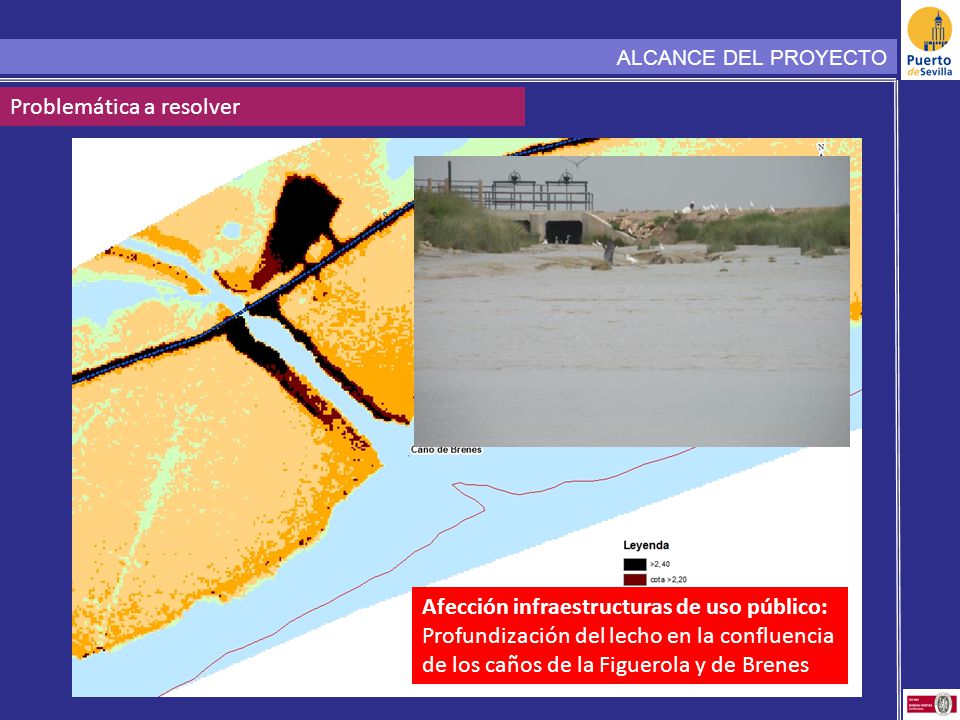

24 Problemática a resolver
ALCANCE DEL PROYECTO Problemática a resolver PROCESO DE EROSIÓN REMONTANTE PROTECCIÓN DE LA INFRAESTRUCTURA PELIGRO DE INTEGRIDAD ESTRUCTURAL FIJAR EL LECHO Afección infraestructuras de uso público: Profundización del lecho en la confluencia de los caños de la Figuerola y de Brenes

25 Objetivos del proyecto

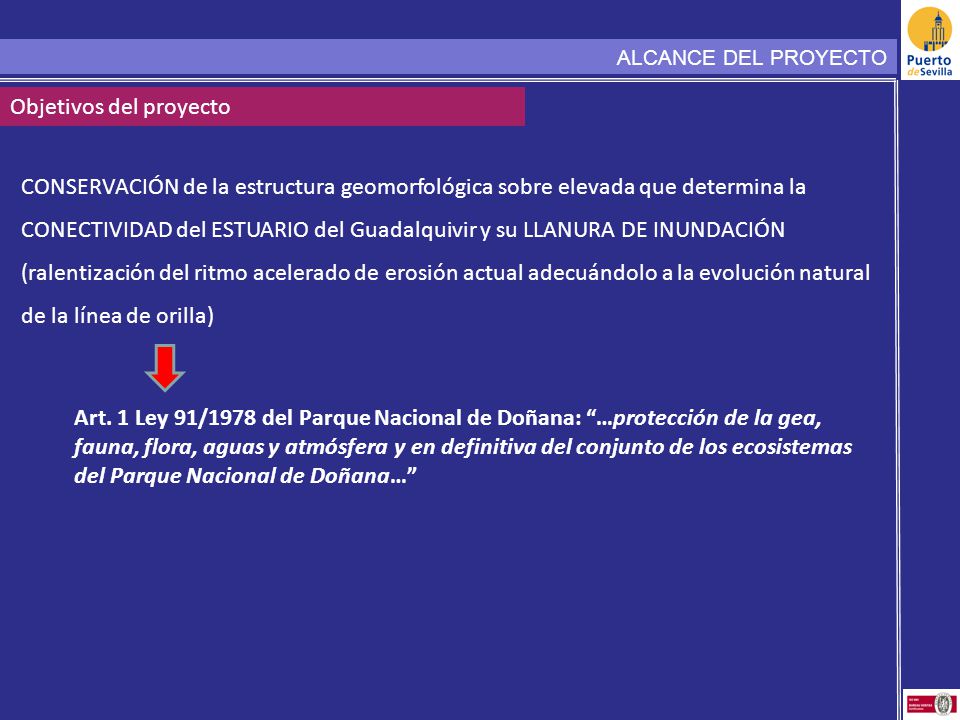

ALCANCE DEL PROYECTO Objetivos del proyecto CONSERVACIÓN de la estructura geomorfológica sobre elevada que determina la CONECTIVIDAD del ESTUARIO del Guadalquivir y su LLANURA DE INUNDACIÓN (ralentización del ritmo acelerado de erosión actual adecuándolo a la evolución natural de la línea de orilla) Art. 1 Ley 91/1978 del Parque Nacional de Doñana: “…protección de la gea, fauna, flora, aguas y atmósfera y en definitiva del conjunto de los ecosistemas del Parque Nacional de Doñana…” Se aborda desde perspectiva global, dado que no resulta factible asignar de forma directa el único factor erosivo en cada uno de los puntos. Se hace más de lo estrictamente necesario Estabilización y consolidación del terreno Conservación comunidades vegetales Preservación del proceso geológico natural asociado a la dinámica del estuario

26 Intervención en el 20% de la fachada de la marisma hacia el Estuario
ALCANCE DEL PROYECTO Zonas de actuación Zona Denominación Longitud (m) 1 Vereda Sanlúcar – El Rocío 1 241 2 Vereda Sanlúcar – El Rocío 2 216 3 Vereda Sanlúcar – El Rocío 3 391 4 Zona de interpretación La Plancha 650 5 El Pocito 174 6 Salina de San Rafael 194 7 La Soledad 1 178 8 La Soledad 2 166 9 La Figuerola 99 10 Caño de Brenes 367 12 Tramo Brenes – Brazo de la Torre 1 120 13 Tramo Brenes – Brazo de la Torre 2 239 14 Tramo Brenes – Brazo de la Torre 3 163 15 Tramo Brenes – Brazo de la Torre 4 173 16 Tramo Brenes – Brazo de la Torre 5 151 17 Lucio Patos Reales 1 345 Total 3.867 Intervención en el 20% de la fachada de la marisma hacia el Estuario

27 Alternativas de protección

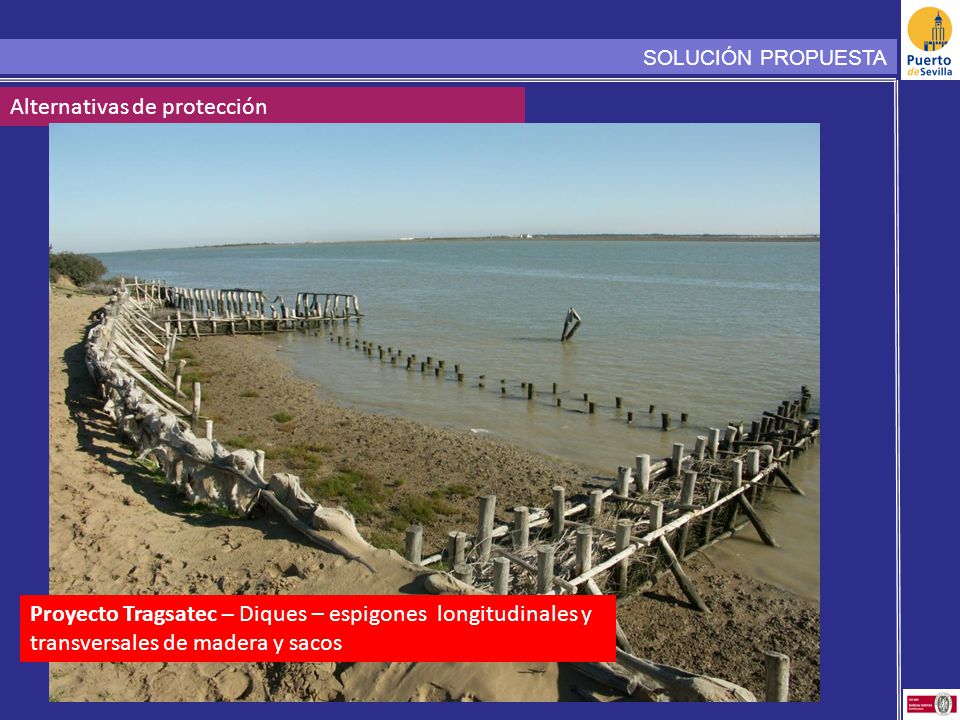

SOLUCIÓN PROPUESTA Alternativas de protección Proyecto Tragsatec – Diques – espigones longitudinales y transversales de madera y sacos

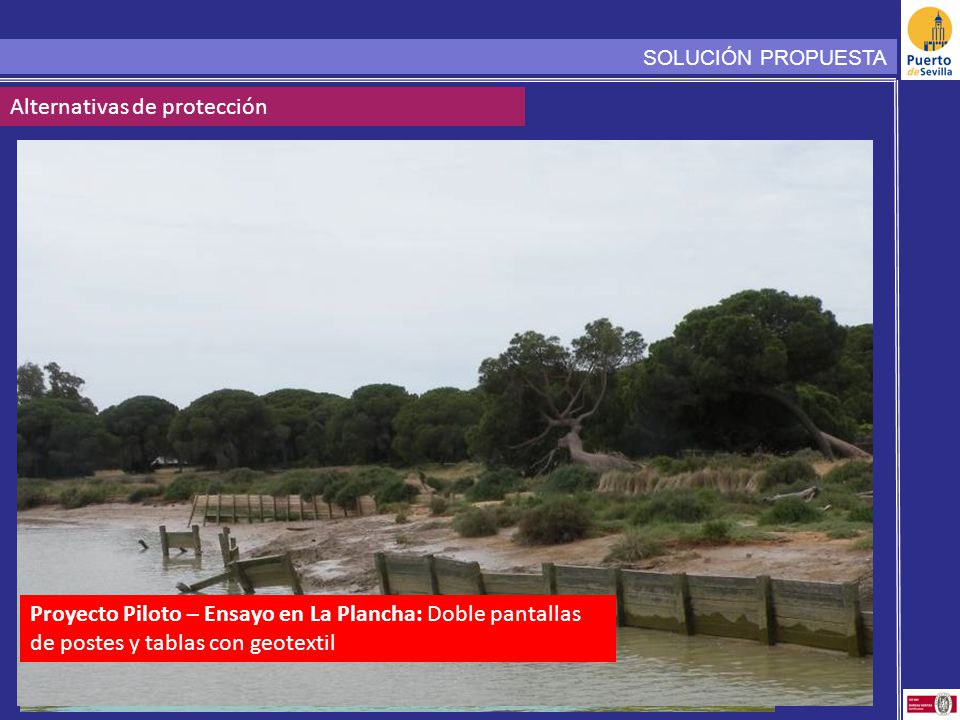

28 Alternativas de protección
SOLUCIÓN PROPUESTA Alternativas de protección Relleno de arena formando terrazas a dos niveles (cota 1 y 1,5) Proyecto Piloto – Ensayo en La Plancha: Doble pantallas de postes y tablas con geotextil

29 Alternativas de protección

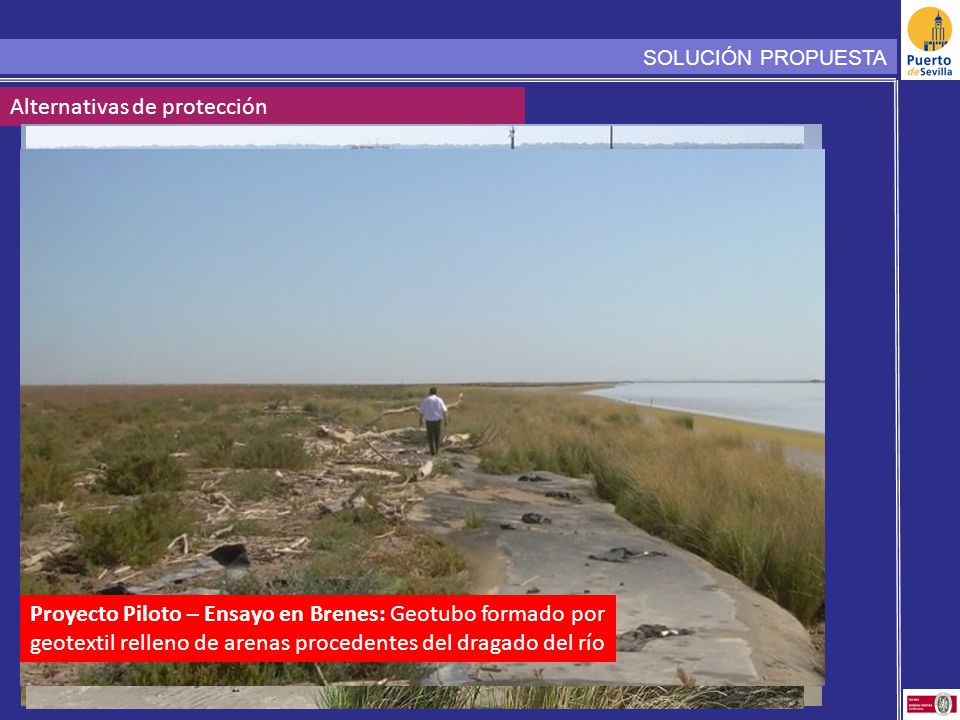

SOLUCIÓN PROPUESTA Alternativas de protección Relleno de arena formando terrazas a dos niveles (cota 1 y 1,5) Proyecto Piloto – Ensayo en Brenes: Geotubo formado por geotextil relleno de arenas procedentes del dragado del río

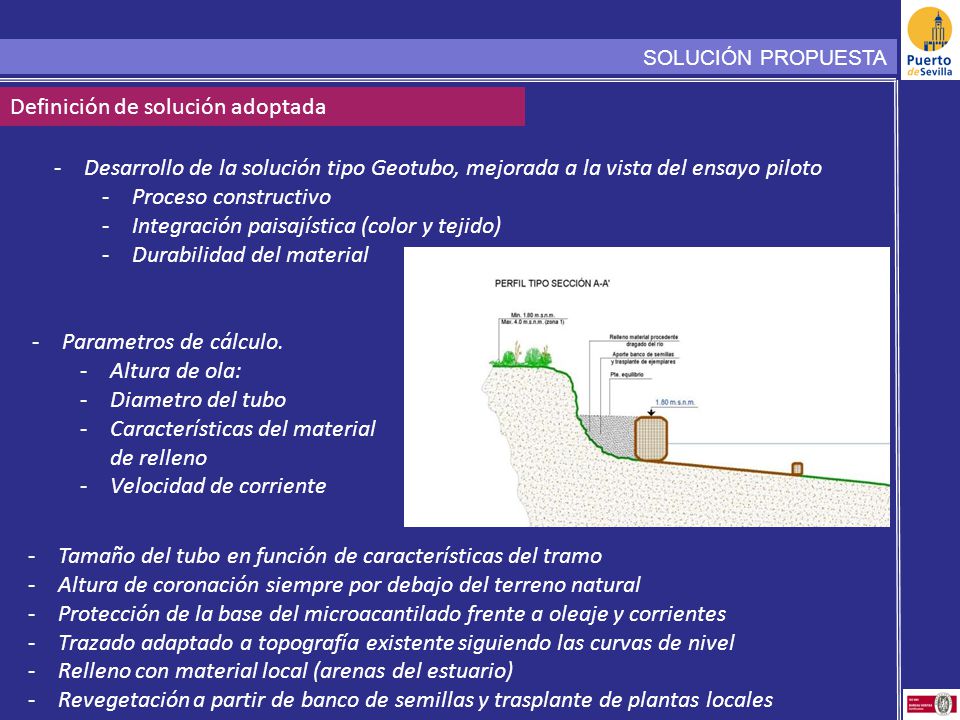

30 Definición de solución adoptada
SOLUCIÓN PROPUESTA Definición de solución adoptada Desarrollo de la solución tipo Geotubo, mejorada a la vista del ensayo piloto Proceso constructivo Integración paisajística (color y tejido) Durabilidad del material Parametros de cálculo. Altura de ola: Diametro del tubo Características del material de relleno Velocidad de corriente Tamaño del tubo en función de características del tramo Altura de coronación siempre por debajo del terreno natural Protección de la base del microacantilado frente a oleaje y corrientes Trazado adaptado a topografía existente siguiendo las curvas de nivel Relleno con material local (arenas del estuario) Revegetación a partir de banco de semillas y trasplante de plantas locales Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

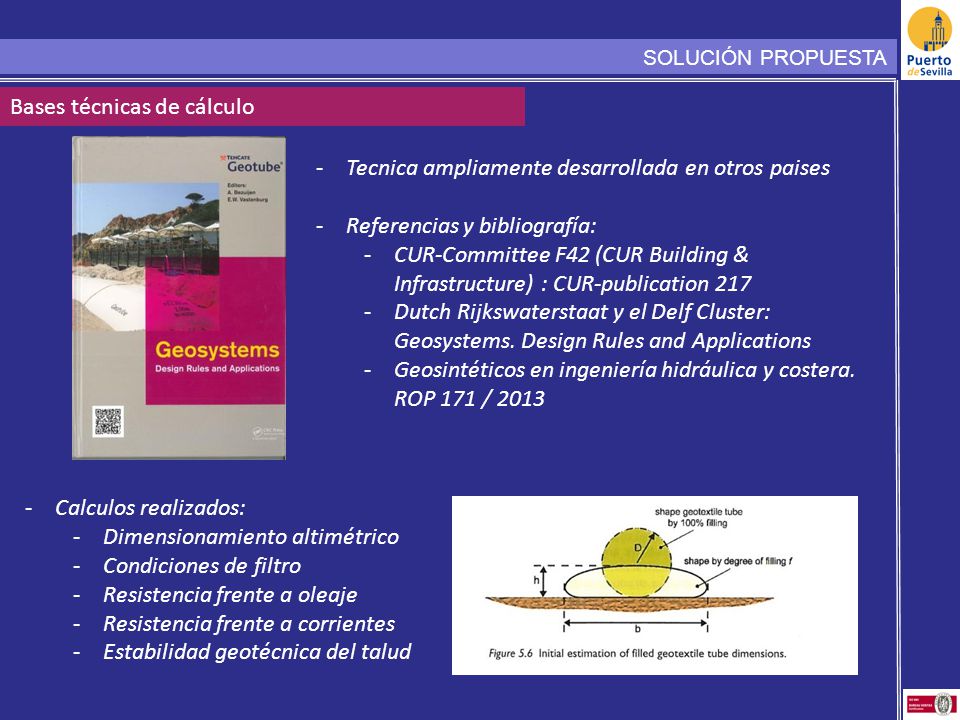

31 Bases técnicas de cálculo
SOLUCIÓN PROPUESTA Bases técnicas de cálculo Tecnica ampliamente desarrollada en otros paises Referencias y bibliografía: CUR-Committee F42 (CUR Building & Infrastructure) : CUR-publication 217 Dutch Rijkswaterstaat y el Delf Cluster: Geosystems. Design Rules and Applications Geosintéticos en ingeniería hidráulica y costera. ROP 171 / 2013 Calculos realizados: Dimensionamiento altimétrico Condiciones de filtro Resistencia frente a oleaje Resistencia frente a corrientes Estabilidad geotécnica del talud Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

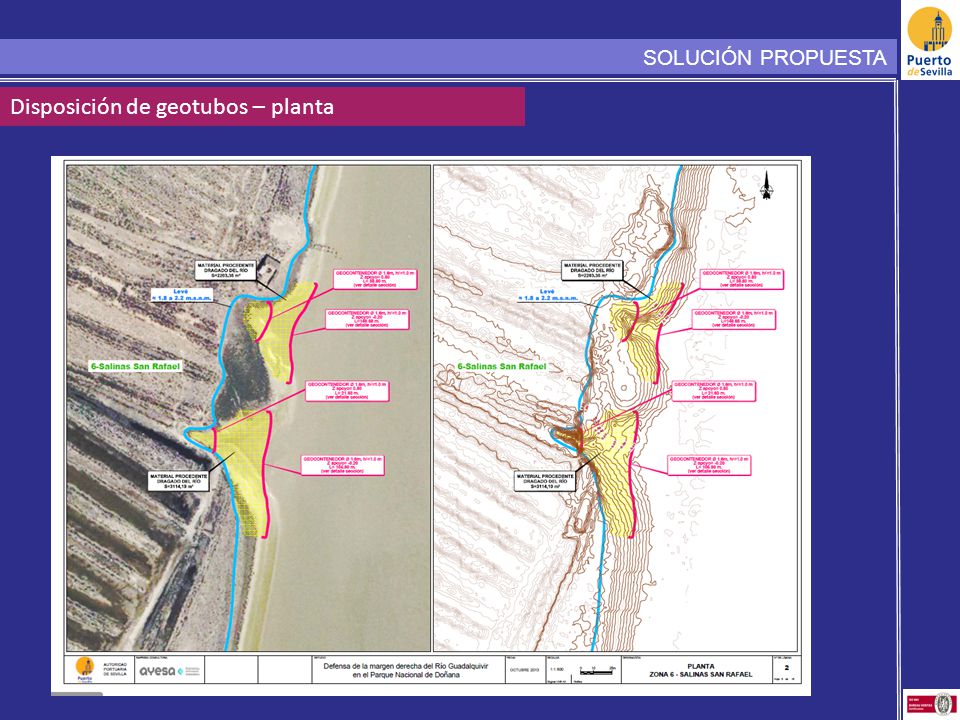

32 Disposición de geotubos – planta
SOLUCIÓN PROPUESTA Disposición de geotubos – planta Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

33 Sección tipo y detalle SOLUCIÓN PROPUESTA
Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

34 Sección tipo – desembocadura de caños
SOLUCIÓN PROPUESTA Sección tipo – desembocadura de caños Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

35 Cuadro resumen – disposición por tramos

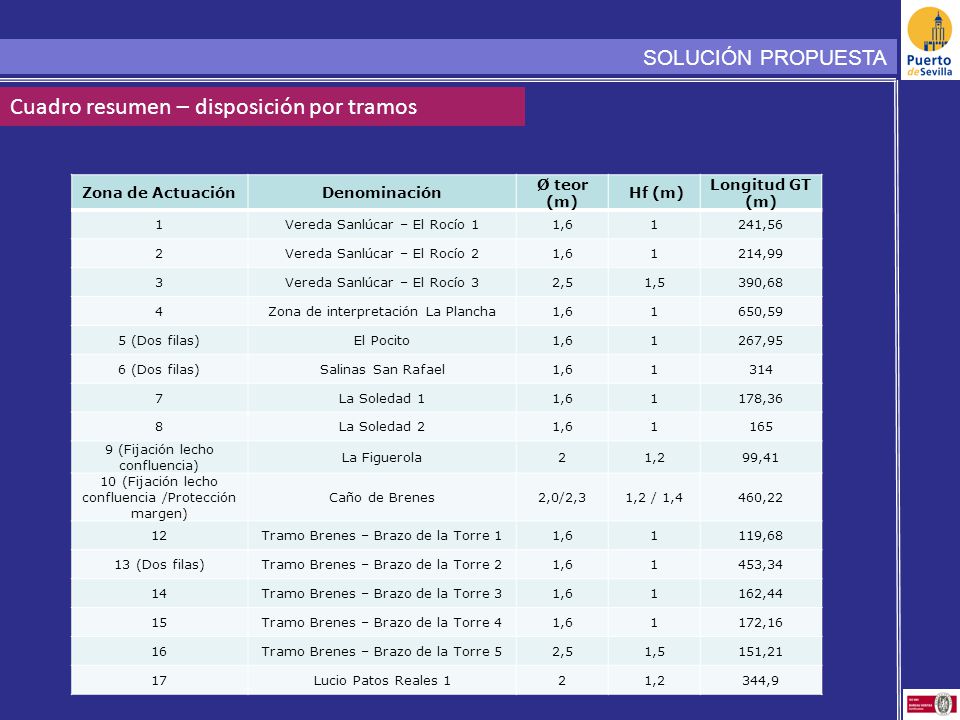

SOLUCIÓN PROPUESTA Cuadro resumen – disposición por tramos Zona de Actuación Denominación Ø teor (m) Hf (m) Longitud GT (m) 1 Vereda Sanlúcar – El Rocío 1 1,6 241,56 2 Vereda Sanlúcar – El Rocío 2 214,99 3 Vereda Sanlúcar – El Rocío 3 2,5 1,5 390,68 4 Zona de interpretación La Plancha 650,59 5 (Dos filas) El Pocito 267,95 6 (Dos filas) Salinas San Rafael 314 7 La Soledad 1 178,36 8 La Soledad 2 165 9 (Fijación lecho confluencia) La Figuerola 1,2 99,41 10 (Fijación lecho confluencia /Protección margen) Caño de Brenes 2,0/2,3 1,2 / 1,4 460,22 12 Tramo Brenes – Brazo de la Torre 1 119,68 13 (Dos filas) Tramo Brenes – Brazo de la Torre 2 453,34 14 Tramo Brenes – Brazo de la Torre 3 162,44 15 Tramo Brenes – Brazo de la Torre 4 172,16 16 Tramo Brenes – Brazo de la Torre 5 151,21 17 Lucio Patos Reales 1 344,9 Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

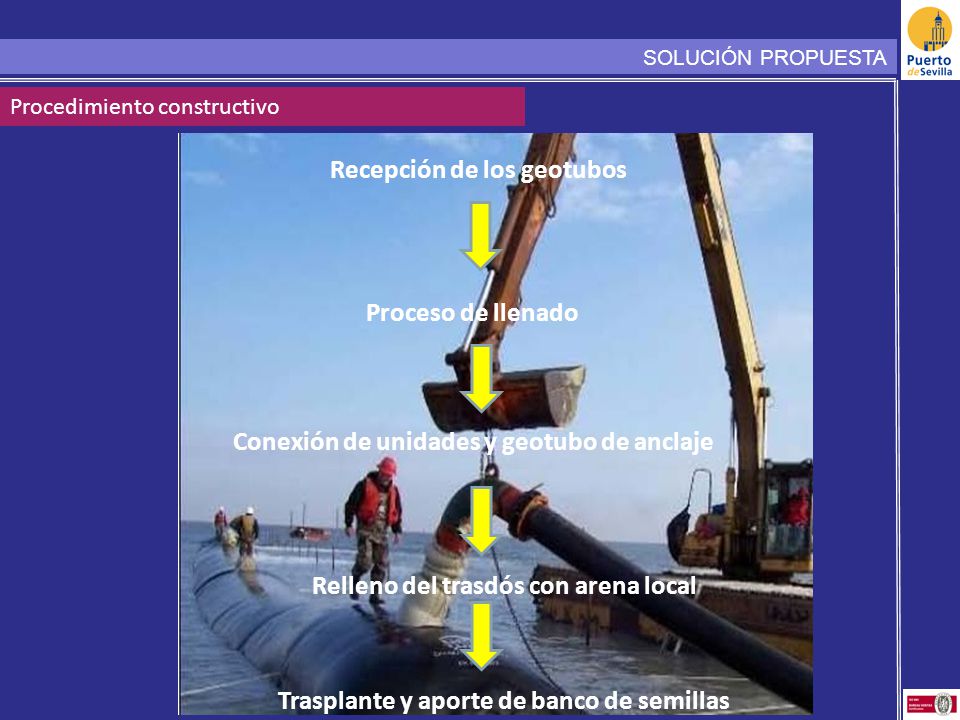

36 Recepción de los geotubos
SOLUCIÓN PROPUESTA Procedimiento constructivo Recepción de los geotubos Proceso de llenado Conexión de unidades y geotubo de anclaje Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé) Relleno del trasdós con arena local Trasplante y aporte de banco de semillas

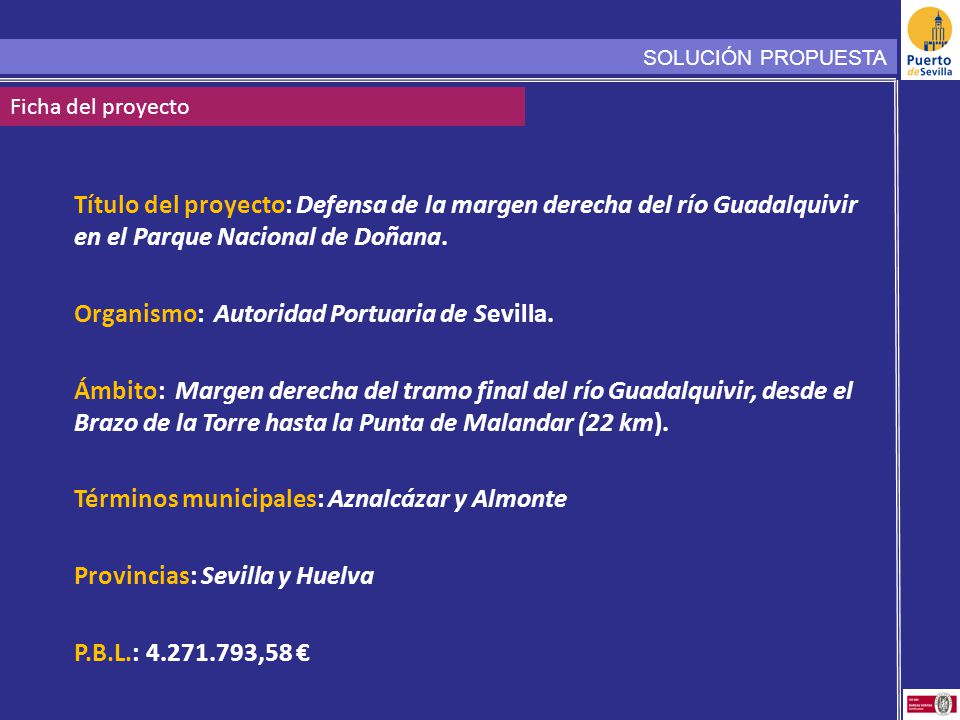

37 Organismo: Autoridad Portuaria de Sevilla.
SOLUCIÓN PROPUESTA Ficha del proyecto Título del proyecto: Defensa de la margen derecha del río Guadalquivir en el Parque Nacional de Doñana. Organismo: Autoridad Portuaria de Sevilla. Ámbito: Margen derecha del tramo final del río Guadalquivir, desde el Brazo de la Torre hasta la Punta de Malandar (22 km). Términos municipales: Aznalcázar y Almonte Provincias: Sevilla y Huelva P.B.L.: ,58 € Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

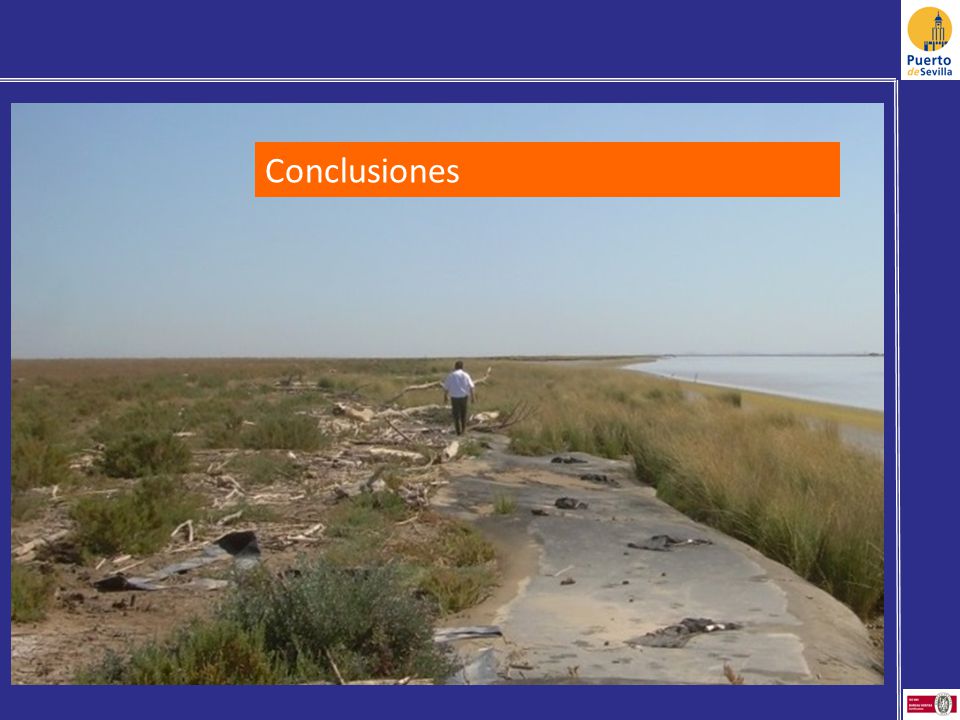

38 Conclusiones Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)

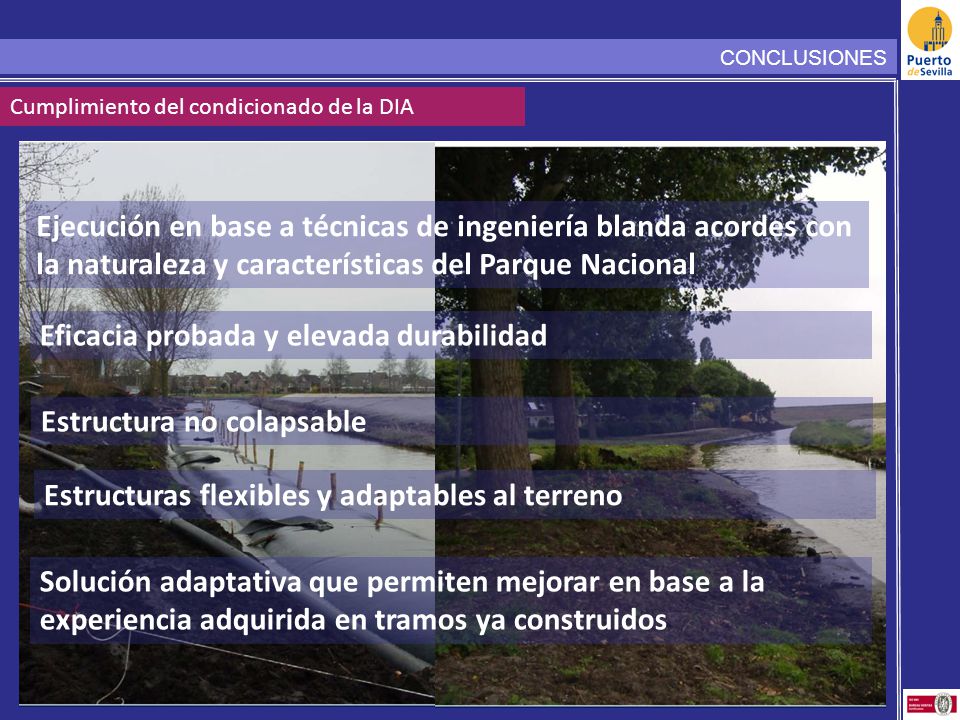

39 Eficacia probada y elevada durabilidad
CONCLUSIONES Cumplimiento del condicionado de la DIA Ejecución en base a técnicas de ingeniería blanda acordes con la naturaleza y características del Parque Nacional Eficacia probada y elevada durabilidad Estructura no colapsable Estructuras flexibles y adaptables al terreno Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé) Solución adaptativa que permiten mejorar en base a la experiencia adquirida en tramos ya construidos

40 Bajo impacto ambiental de procedimiento constructivo
CONCLUSIONES Cumplimiento del condicionado de la DIA Minimización del impacto paisajístico, tanto desde tierra como desde el estuario Bajo impacto ambiental de procedimiento constructivo Empleo de material local e inerte Permite la colonización de la vegetación natural arraigando a través del geotextil Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé) No altera la conectividad entre estuario y llanura mareal a través del levé Construcción reversible

41 Gracias por su atención
Altura para no condicionar el intercambio de agua entre estuario y marisma (protección del levé)
