Organización del sistema respiratorio, volúmenes y capacidades pulmonares Dra. Adriana Suárez Urhan MSc. Profesora Asociada.

Presentaciones similares


Presentación del tema: "Organización del sistema respiratorio, volúmenes y capacidades pulmonares Dra. Adriana Suárez Urhan MSc. Profesora Asociada."— Transcripción de la presentación:

1 Organización del sistema respiratorio, volúmenes y capacidades pulmonares Dra. Adriana Suárez Urhan MSc. Profesora Asociada

2 Guía de estudio Objetivos terminales: 1. Describir e interpretar las principales funciones fisiológicas del sistema respiratorio y correlacionarlas con la estructura anatómica del mismo. 2. Conocer, calcular y analizar los volúmenes y capacidades pulmonares y las técnicas utilizadas en su determinación para asociarlos con los determinantes fisiológicos que los regulan y compararlos con los valores normales. Capítulo 26 del Boron. Laboratorio de respirometría ATPs Dra. Adriana Suárez Urhan MSc. Profesora Asociada

3 La vida inicia y termina con la respiración Dra. Adriana Suárez Urhan MSc. Profesora Asociada

4 Respiración externa: 1.Transporte de O 2 de la atmósfera a la mitocondria. 2.Transporte de CO 2 de la mitocondria a la atmósfera. Relacionado con homeostasis ácido base. Respiración interna: ( respiración celular en la mitocondria, fosforilación oxidativa) Principal función del sistema respiratorio es el intercambio de gases Dra. Adriana Suárez Urhan MSc. Profesora Asociada

5 Flujo P x Area/R Un sistema de convección externo (ventilación alveolar) y otro interno (circulación sanguínea) asegura mejores gradientes de concentración de los gases entre el alveolo y la sangre capilar pulmonar y entre la sangre capilar y las mitocondrias de las células de los tejidos.

6 Ley de Henry La concentración de un gas disuelto en un líquido es proporcional a la presión parcial en la fase gaseosa. [O 2 ] dis = s x P O2 S: constante de solubilidad para el oxígeno: mM/mmHg a 37°C. La solubilidad del CO 2 es 23 veces mayor: mM/mmHg a 37°C. Dra. Adriana Suárez Urhan MSc. Profesora Asociada Boron, 2da ed.

7 Gradiente químico = Delta C ( C) = = 0.08 mM Gradiente de presión = Delta P ( P) = = 60 mmHg Dra. Adriana Suárez Urhan MSc. Profesora Asociada

8 Consumo de O 2 /min = 250 ml/min. Vent alveolar 4000mL/min:250 mL/min, 16:1

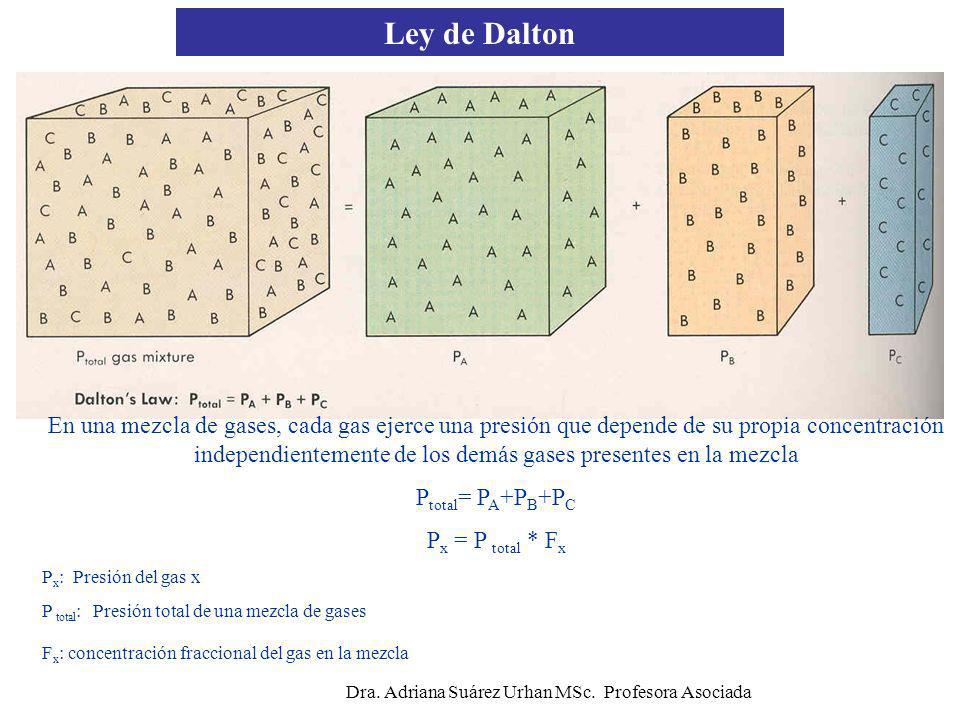

9 Ley de Dalton En una mezcla de gases, cada gas ejerce una presión que depende de su propia concentración independientemente de los demás gases presentes en la mezcla P total = P A +P B +P C P x = P total * F x P x : Presión del gas x P total : Presión total de una mezcla de gases F x : concentración fraccional del gas en la mezcla Dra. Adriana Suárez Urhan MSc. Profesora Asociada

10 P I O 2 = FO 2 x (P B - P H2O ) = 149mmHg = 21% ( ) = 21%(713) Dra. Adriana Suárez Urhan MSc. Profesora Asociada

11 Composición del aire Concentración fraccional de los gases es la misma en la atmósfera: O 2 : 21%, N 2 : 79%, CO 2 : 0.03% Las presiones parciales de los gases son un poco mayor en el aire seco que en el aire saturado con vapor de agua. Las presiones parciales de los gases en el aire saturado con vapor de agua determinan la concentración de los gases en el plasma. Calcular las presiones parciales de los gases en diferentes altitudes: P BO2 = 760 mmHg 0.21= 159 mmHg Al inspirar el aire se calienta y se satura con vapor de agua. A 37° C P H2O : 47 mmHg Dra. Adriana Suárez Urhan MSc. Profesora Asociada

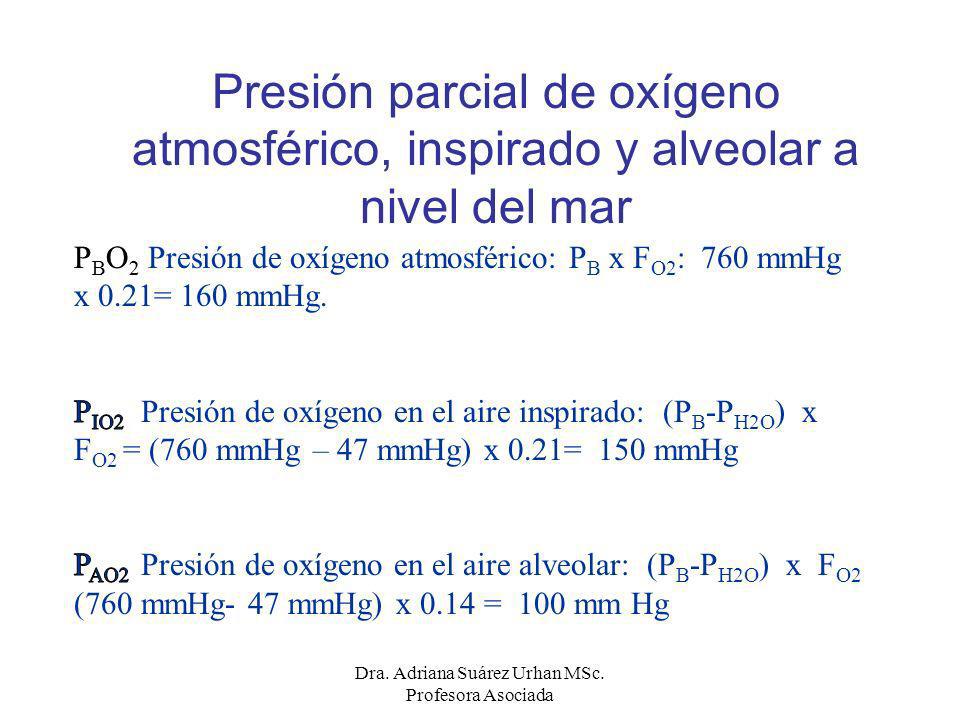

12 Presión parcial de oxígeno atmosférico, inspirado y alveolar a nivel del mar Dra. Adriana Suárez Urhan MSc. Profesora Asociada

13 Ley de Fick de la difusión simple V gas = A D (P 1 -P 2 ) T V gas : volumen de gas que difunde por unidad tiempo A: área de la membrana (70m 2 ) T: grosor de la membrana ( um) P 1 -P 2 : gradiente de presión D: solubilidad/ PM Transporte de O 2 y CO 2 es tres veces más rápido que lo necesario cuando el GC es normal. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

14 Gradiente de difusión para el CO 2 P A CO 2 -P v CO 2 = 40 – 46= 6 mmHg Si el sistema de convección externo falla (ventilación alveolar), la P A O 2 y la P A CO 2 tenderán a parecerse a los valores venosos y el intercambio de gases será muy malo. Dra. Adriana Suárez Urhan MSc. Profesora Asociada 100 mmHg En la unidad alvéolo capilar, el oxígeno difunde hacia la sangre y el CO 2 sale al alvéolo Gradiente de difusión para el O 2 P A O 2 -P v O 2 = = 60 mmHg

15 Componentes claves del sistema respiratorio: 1.Bomba de aire: ventilación pulmonar, ventilación alveolar 2.Mecanismos de transporte de gases en la sangre: eritrocitos, hemoglobina (O 2 y CO 2 ). 3.Superficie de intercambio: membrana alvéolo capilar 4.Sistema circulatorio: sistema de convección interno. 5.Mecanismos locales que regulan la ventilación y la perfusión pulmonar. 6.Mecanismo central de regulación de la ventilación. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

16 Generaciones de las vías aéreas Vías aéreas de conducción: espacio muerto anatómico V D : 1 ml/lb peso corporal Espacio alveolar total: 5 a 6 litros. Cilios,células que secretan moco, glándulas submucosas y cartílago disminuyen al avanzar en las generaciones en la vía aérea. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

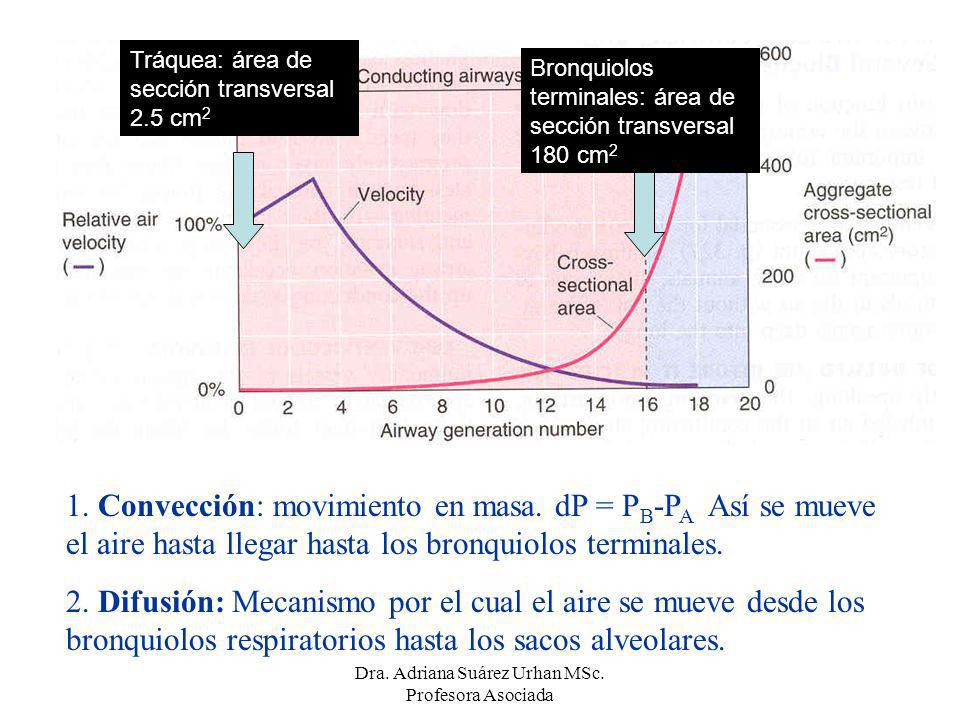

17 1. Convección: movimiento en masa. dP = P B -P A Así se mueve el aire hasta llegar hasta los bronquiolos terminales. 2. Difusión: Mecanismo por el cual el aire se mueve desde los bronquiolos respiratorios hasta los sacos alveolares. Bronquiolos terminales: área de sección transversal 180 cm 2 Tráquea: área de sección transversal 2.5 cm 2 Dra. Adriana Suárez Urhan MSc. Profesora Asociada

18 Red alveolo capilar (interfase aire-sangre) 480 millones de alvéolos (su número aumenta hasta los 8 años). Diámetro: 75 a 300 m 500 a 1000 capilares por alveolo. Área total de intercambio: 50 a 100 m 2. Grosor: um. Dra. Adriana Suárez Urhan MSc. Profesora Asociada 100

19 Membrana de intercambio respiratorio: Líquido alveolar Células alveolares (neumocitos tipo I y II) Membrana basal del epitelio alveolar Membrana basal del endotelio capilar Células endoteliales Dra. Adriana Suárez Urhan MSc. Profesora Asociada

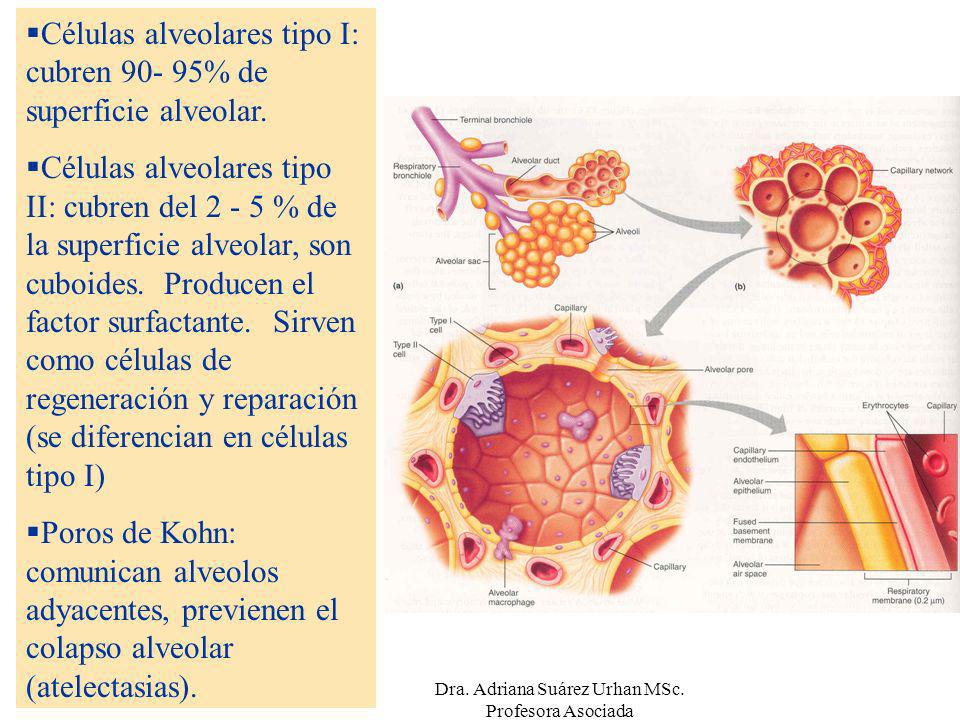

20 Células alveolares tipo I: cubren % de superficie alveolar. Células alveolares tipo II: cubren del % de la superficie alveolar, son cuboides. Producen el factor surfactante. Sirven como células de regeneración y reparación (se diferencian en células tipo I) Poros de Kohn: comunican alveolos adyacentes, previenen el colapso alveolar (atelectasias). Dra. Adriana Suárez Urhan MSc. Profesora Asociada

21 El intersticio pulmonar tiene: tejido conjuntivo, músculo liso, capilares, linfáticos, fibroblastos: colágeno (limita distensibilidad) y elastina (contribuye con retracción elástica pulmonar), cartílago. Puede expandirse por entrada de células inflamatorias y líquido (edema). Dra. Adriana Suárez Urhan MSc. Profesora Asociada

22 Capilares pulmonares: Diámetro interno: 8 um Largo 10 um Volumen sang.: 70 mL (reposo), 200mL (ejercicio: reclutamiento y distensión). Un eritrocito dura 0.75 s atravezando el territorio de los capilares pulmonares. Irrigación sanguínea de los pulmones: 1.Arterias pulmonares 2.Arterias bronquiales (1-2% del GC): llegan hasta bronquiolos terminales, irrigan vasos y nervios, ganglios linfáticos y pleura visceral. 250 a 300 mL de sangre x m 2 superficie corporal. Venas pulmonares: tienen gran capacidad de contener sangre. Tienen músculo liso y regulan su diámetro. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

23 Estímulo parasimpático: Broncoconstricción Vasodilatación Aumento secreciones Estímulo simpático: Broncorelajación Vasoconstricción Inhibe secreciones Inervación no adrenérgica y no colinérgica (inhibitoria y excitatoria) Fibras aferentes de dolor se limitan a la pleura. Inervación Dra. Adriana Suárez Urhan MSc. Profesora Asociada

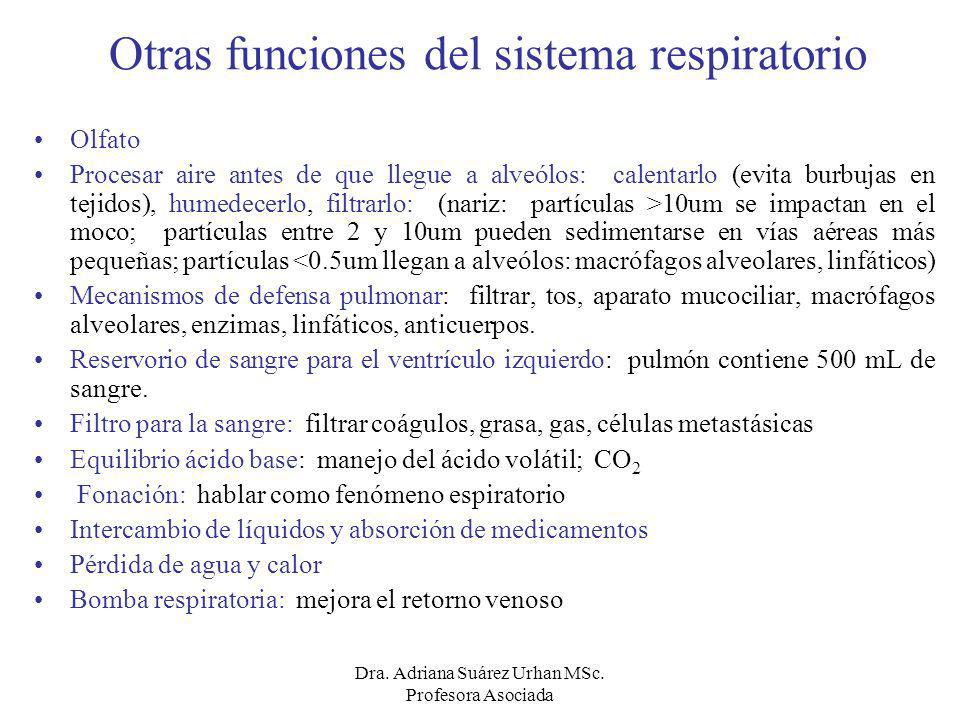

24 Otras funciones del sistema respiratorio Olfato Procesar aire antes de que llegue a alveólos: calentarlo (evita burbujas en tejidos), humedecerlo, filtrarlo: (nariz: partículas >10um se impactan en el moco; partículas entre 2 y 10um pueden sedimentarse en vías aéreas más pequeñas; partículas <0.5um llegan a alveólos: macrófagos alveolares, linfáticos) Mecanismos de defensa pulmonar: filtrar, tos, aparato mucociliar, macrófagos alveolares, enzimas, linfáticos, anticuerpos. Reservorio de sangre para el ventrículo izquierdo: pulmón contiene 500 mL de sangre. Filtro para la sangre: filtrar coágulos, grasa, gas, células metastásicas Equilibrio ácido base: manejo del ácido volátil; CO 2 Fonación: hablar como fenómeno espiratorio Intercambio de líquidos y absorción de medicamentos Pérdida de agua y calor Bomba respiratoria: mejora el retorno venoso Dra. Adriana Suárez Urhan MSc. Profesora Asociada

25 Sistema de limpieza mucociliar Formado por: 1.Líquido periciliar (fase sol): permite mov de cilios. Es seroso no viscoso prod por células ciliadas de la vía aérea por transp activo de iones (Cl - y Na + ) 2.Moco (fase gel): Encima de liq periciliar. Abund glicoproteínas. Se produce 100 mL/día 3.Cilios: puntas contactan con el moco. 250/célula. Se mueven a 1000 golpes/min. Mov anterógrado (elevador ciliar).

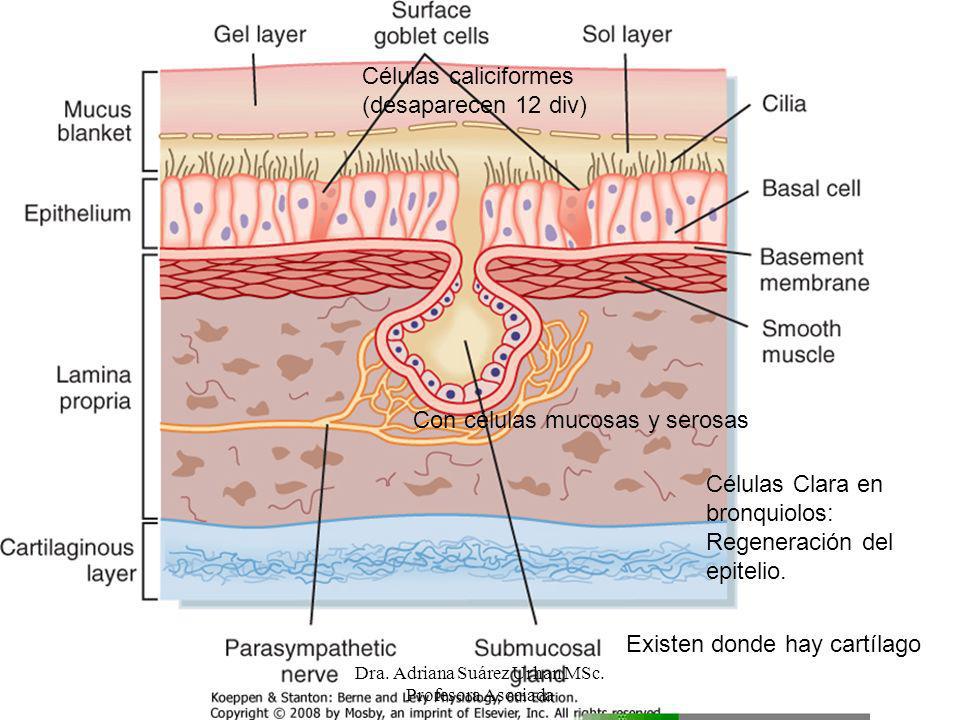

26 Células caliciformes (desaparecen 12 div) Células Clara en bronquiolos: Regeneración del epitelio. Existen donde hay cartílago Con células mucosas y serosas Dra. Adriana Suárez Urhan MSc. Profesora Asociada

27 Funciones metabólicas de los pulmones: Células endoteliales de capilares pulmonares tienen enzimas y receptores importantes en su función metabólica. Metabolizan: aminas vasoactivas, citocinas, mediadores lipídicos, proteínas. Angiotensina I: convertida a angiotensina II Serotonina: internalizada y metabolizada Células endoteliales sintetizan y secretan: prostaciclina, endotelina, factores de coagulación, NO, prostaglandinas, citoquinas. No sintetizan leucotrienos. Mastocitos pulmonares sintetizan y secretan: histamina, enzimas lisosómicas, prostaglandinas, leucotrienos, factor inhibidor de las plaquetas, factores quimiotácticos para neutrófilos y eosinófilos, serotonina. Células endoteliales tienen receptores para: bradicinina, TNF, comp del complemento, inmunoglobulinas, moléculas de adhesión. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

28 No se afectanEn gran parte removidos PGA1, PGA2, PGI2PGE1, PGE2, PGF2alfa, leucotrienos Histamina, epinefrina, dopamina, isoproterenol Serotonina. bradicinina Angiotensina II, arginina vasopresina, gastrina, oxcitocina Angiotensina I (convertida a angiotensina II) Boron, 2da ed. Metabolismo de sustancias vasoactivas

29 Ley de los gases ideales PV= nRT P: presión V: volumen n: Número de moles de gas R: constante de los gases ideales (8.31 J K -1 mol -1 ) T: temperatura en grado K Un mol de un gas a STP ocupa 22.4 L Si hablamos del mismo número de moléculas de un gas, entonces n y R son constantes y podemos expresar la ley como: P 1 V 1 /T 1 = P 2 V 2 /T 2 Dra. Adriana Suárez Urhan MSc. Profesora Asociada

30 Condiciones estándar con las que se corrigen las mediciones que involucran el volumen de los gases BTPS: Temperatura y presión corporales saturadas con vapor de agua (Body Temperature and Pressure Saturated). ATPS: Temperatura y presión ambientales saturadas con vapor de agua (ambient temperature and pressure saturated). ATPD: Temperatura y presión ambientales en seco (ambient, temperature, pressure, dry). STPD: 273 K, 0 C, kPa, 760 mmHg, en seco (Standard Temperature and Pressure Dry) Dra. Adriana Suárez Urhan MSc. Profesora Asociada

31 Volúmenes y capacidades pulmonares: Se pueden medir por medio de una espirometría usando un espirómetro. El registro obtenido se llama espirograma o respirograma Se hacen mediciones estáticas (tiempo no importa; el volumen pulmonar no cambia con el tiempo) y dinámicas (Flujos: Volumen/tiempo; el volumen pulmonar cambia con el tiempo). Se miden los volúmenes espiratorios (V E ). Aire en el respirómetro se encuentra a ATPS. Volúmenes se expresan a BTPS (resultados lababoratorio se deberían de corregir). Tamaño de pulmones depende de: estatura, edad, sexo, m 2 de superficie corporal, peso Dra. Adriana Suárez Urhan MSc. Profesora Asociada

32 Espirómetro de impedancia Espirómetros Dra. Adriana Suárez Urhan MSc. Profesora Asociada

33 Sherwood L. Human Physiology. 6xth ed. Thomson Dra. Adriana Suárez Urhan MSc. Profesora Asociada

34 ¿Por qué es importante medir los volúmenes y capacidades pulmonares? Determinados por la mecánica pulmonar: propiedades del parénquima pulmonar, de la pared torácica y de su interacción. En la enfermedad pulmonar cambian: Ayudan en su diagnóstico: diferenciar problemas obstructivos (asma y enfisema) de restrictivos (fibrosis pulmonar). Cambian con los cambios de posición del cuerpo Cambian al envejecer Cambian con el embarazo Dra. Adriana Suárez Urhan MSc. Profesora Asociada

35 CuatroVolúmenes pulmonares: 1.Volumen corriente (VC): volumen de aire que entra y sale por la nariz o la boca en cada respiración: 0.5 L; 6 a 7 mL/Kg 2.Volumen de reserva inspiratorio (VRI): es el volumen de aire inspirado en una máxima inspiración que comienza al final de una inspiración corriente normal: aprox. 2.5 L en M y 1.9 L en F. 3.Volumen de reserva espiratorio (VRE): es el volumen de aire que puede ser espirado en un máximo esfuerzo que comienza al final de una espiración corriente normal: Aprox. 1 a 1.5 L en M y 0.7 L en F. 4.Volumen residual (VR): es el volumen de aire que permanece en los pulmones al final de una espiración forzada máxima: aprox. 1.2 a 1.5 L en M y 1.1 L en F. Disminuye trabajo respiratorio y permite que los gases arteriales no oscilen mucho durante el ciclo respiratorio.

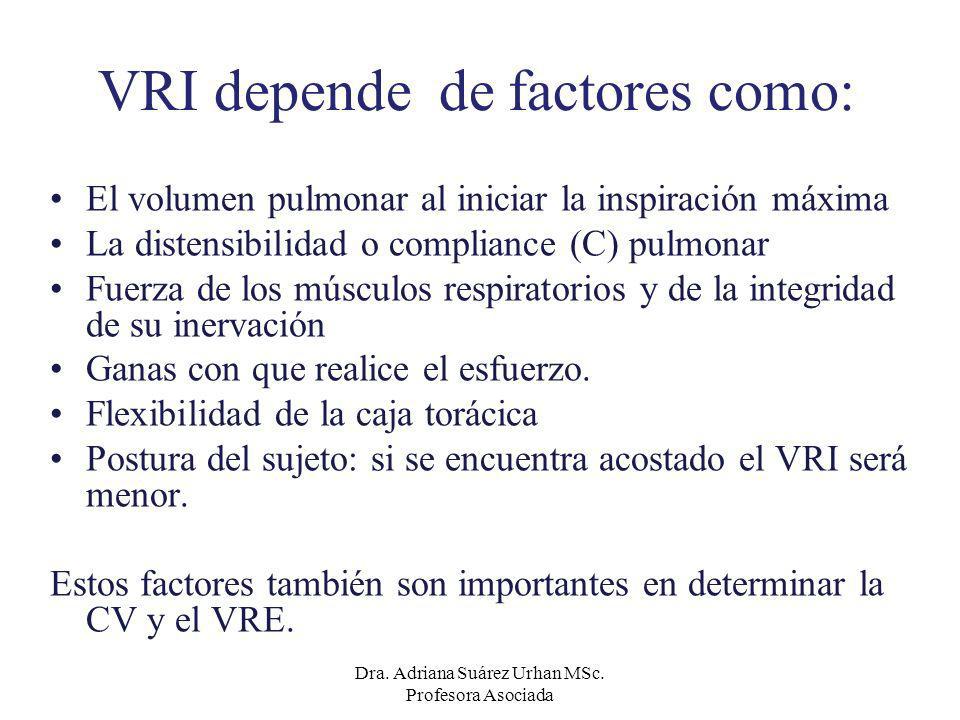

36 VRI depende de factores como: El volumen pulmonar al iniciar la inspiración máxima La distensibilidad o compliance (C) pulmonar Fuerza de los músculos respiratorios y de la integridad de su inervación Ganas con que realice el esfuerzo. Flexibilidad de la caja torácica Postura del sujeto: si se encuentra acostado el VRI será menor. Estos factores también son importantes en determinar la CV y el VRE. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

37 Capacidades pulmonares (suma de uno o más volúmenes): 1.Capacidad pulmonar total (CPT= VC+VRI+VRE+VR): volumen de aire que se encuentra en los pulmones después de un esfuerzo inspiratorio máximo: aprox. 6 L en M y 4.2 L en F. 2.Capacidad inspiratoria (CI= VC+VRI): volumen de aire respirado en una máxima inspiración que comienza al final de una espiración normal: aprox. 3.8 L en M y 2.4 L en F. 3.Capacidad vital (CV= VRI+VC+VRE): volumen de aire espirado en una máxima espiración forzada máxima que inicia después de una inspiración forzada máxima: 4.8 L en M y 3.1 L en F. La capacidad vital forzada (CVF) se usa para estudiar la resistencia de la vía aérea. 4.Capacidad residual funcional(CRF=VRE+VR): volumen de aire que permanece en los pulmones al final de una espiración corriente normal: aprox. 2.2 a 3.0 L en M y 1.8 L en F. Se le ha llamado el volumen de reposo de los pulmones o el volumen de relajación. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

38

39 Mediciones dinámicas ( el tiempo es importante) 1.Capacidad vital forzada (CVF): volumen máximo de aire que puede ser espirado forzadamente después de una inspiración hasta la capacidad pulmonar total. (Aprox. 5 L). Útil en medir resistencia de vía aérea. 2.Volumen espiratorio forzado en el primer segundo (VEF 1 ): volumen máximo de aire espirado en el primer segundo forzadamente después de una inspiración hasta la capacidad pulmonar total. (Aprox L). 3.Cociente: volumen espiratorio forzado/ capacidad vital forzada,VEF 1 / CVF % (Índice de Tiffeneau): porcentaje de la capacidad vital forzada espirada forzadamente durante el primer segundo. (80%). Es un buen índice de la resistencia de las vías aéreas. 4.Flujo medio a la mitad de la espiración forzada (FEF ): flujo medio máximo, medido trazando una línea entre los puntos que representan el 25% y el 75% de la capacidad vital forzada (4.7 l). Se pueden detectar obstrucciones al flujo del aire. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

40 Capacidad vital forzada (CVF) VEF 1 X VEF 1 = 4.01 litros CVF= 5.01 litros VEF 1 / CVF = >72%-80 % Dra. Adriana Suárez Urhan MSc. Profesora Asociada

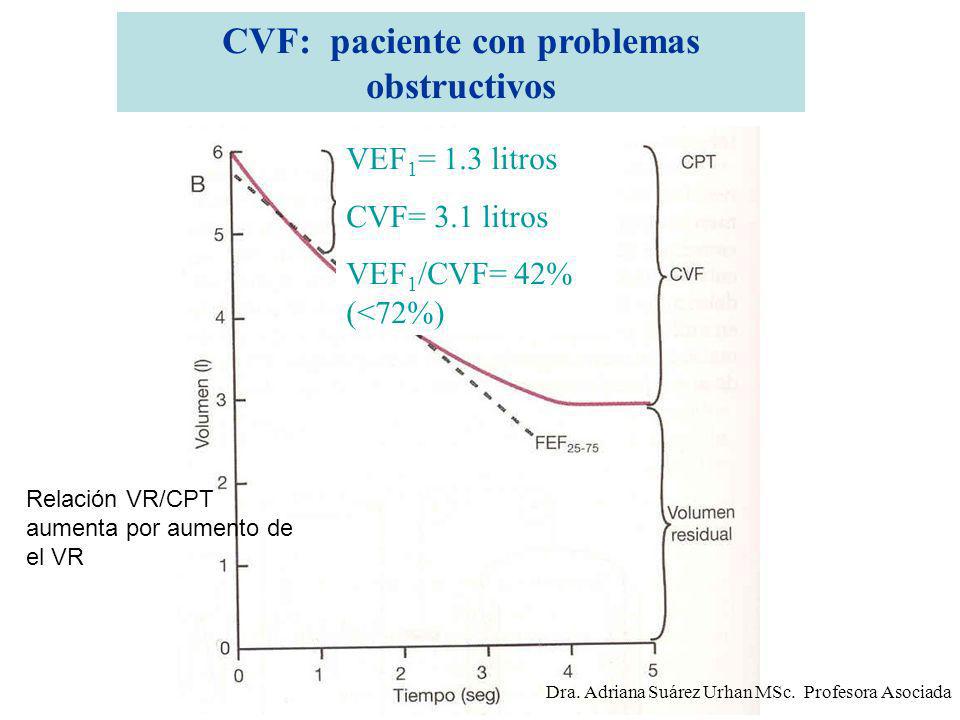

41 CVF: paciente con problemas obstructivos VEF 1 = 1.3 litros CVF= 3.1 litros VEF 1 /CVF= 42% (<72%) Relación VR/CPT aumenta por aumento de el VR Dra. Adriana Suárez Urhan MSc. Profesora Asociada

42 CVF: paciente con problemas restrictivos VEF 1 = 2.8 litros CVF= 3.1 litros VEF 1 /CVF= 90% Dra. Adriana Suárez Urhan MSc. Profesora Asociada

43 Cambios en volúmenes y capacidades pulmonares en enfermedades restrictivas y obstructivas Restrictiva: aumenta la retracción elástica pulmonar Dra. Adriana Suárez Urhan MSc. Profesora Asociada

44 Cambios en volúmenes y capacidades pulmonares según posición del cuerpo Capacidad vital no cambia, VR no cambia, CPT no cambia VRE disminuye y el VRI aumenta Dra. Adriana Suárez Urhan MSc. Profesora Asociada

45 Cambios de los volúmenes y capacidades pulmonares con el envejecimiento (función pulmonar empieza a declinar desde los 25 años) Se pierde retracción elástica pulmonar/distensiblidad pulmonar aumenta Disminuye fuerza de músculos de la respiración Disminuye la superficie alveolar Distensibilidad torácica disminuye Aumenta la CRF CPT es igual ó menor Aumenta el VR Disminuye VEF 1 Disminuye el FEF Dra. Adriana Suárez Urhan MSc. Profesora Asociada

46 Curvas o Asas flujo volumen Fuente: ATP Se miden con el respirómetro de impedancia (vitalógrafo). Sistema abierto. Sirven para el diagnóstico de patología pulmonar: obstructiva, restrictiva, mixta. Normalmente, el flujo inspiratorio máximo es similar al flujo espiratorio máximo. A volúmenes pulmonares altos, el flujo de aire es dependiente del esfuerzo. A mayor esfuerzo, mayor flujo. A volúmenes pulmonares bajos, el flujo es independiente del esfuerzo ya que se da la compresión dinámica de la vía aérea. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

47 El flujo inspiratorio depende de: 1.Fuerza de musc. Insp. 2.Retracción elástica pulm. 3.Resistencia de vía aérea. Pico de flujo se observa a volumen pulmonar intermedio entre CPT y VR Flujo espiratorio máximo: se da tempranamente Dra. Adriana Suárez Urhan MSc. Profesora Asociada

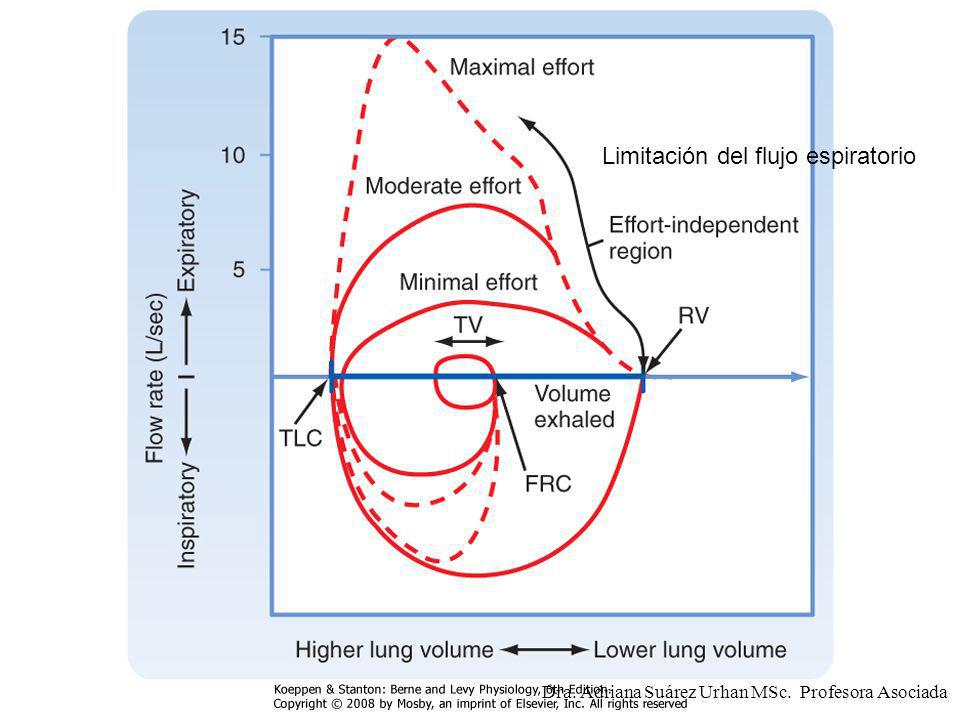

48 Limitación del flujo espiratorio Dra. Adriana Suárez Urhan MSc. Profesora Asociada

49

50 Enfermedad restrictiva: Disminuye el pico de flujo espiratorio ya que la capacidad pulmonar total está disminuida. Rama descendente de la curva es similar a la normal Dra. Adriana Suárez Urhan MSc. Profesora Asociada

51 Enfermedad obstructiva: Disminuye el pico de flujo espiratorio ya que hay obstrucción al flujo del aire Se relacionan con volúmenes pulmonares altos (atrapamiento de aire) Volumen residual se encuentra aumentado La rama descendente de la curva está deprimida. Los flujos son bajos a cualquier volumen pulmonar. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

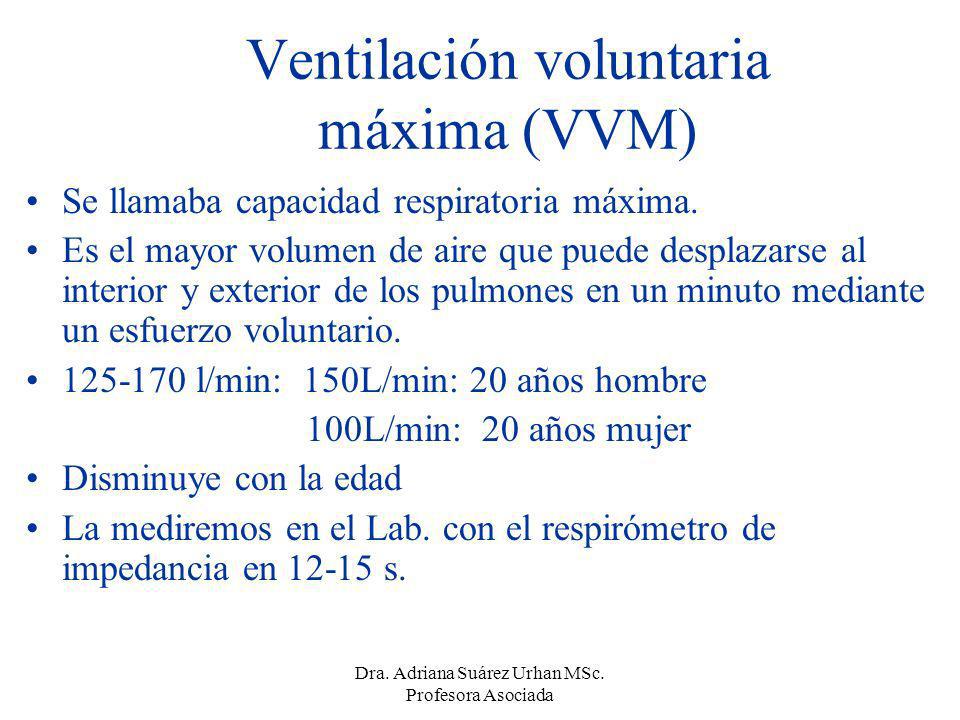

52 Ventilación voluntaria máxima (VVM) Se llamaba capacidad respiratoria máxima. Es el mayor volumen de aire que puede desplazarse al interior y exterior de los pulmones en un minuto mediante un esfuerzo voluntario l/min: 150L/min: 20 años hombre 100L/min: 20 años mujer Disminuye con la edad La mediremos en el Lab. con el respirómetro de impedancia en s. Dra. Adriana Suárez Urhan MSc. Profesora Asociada

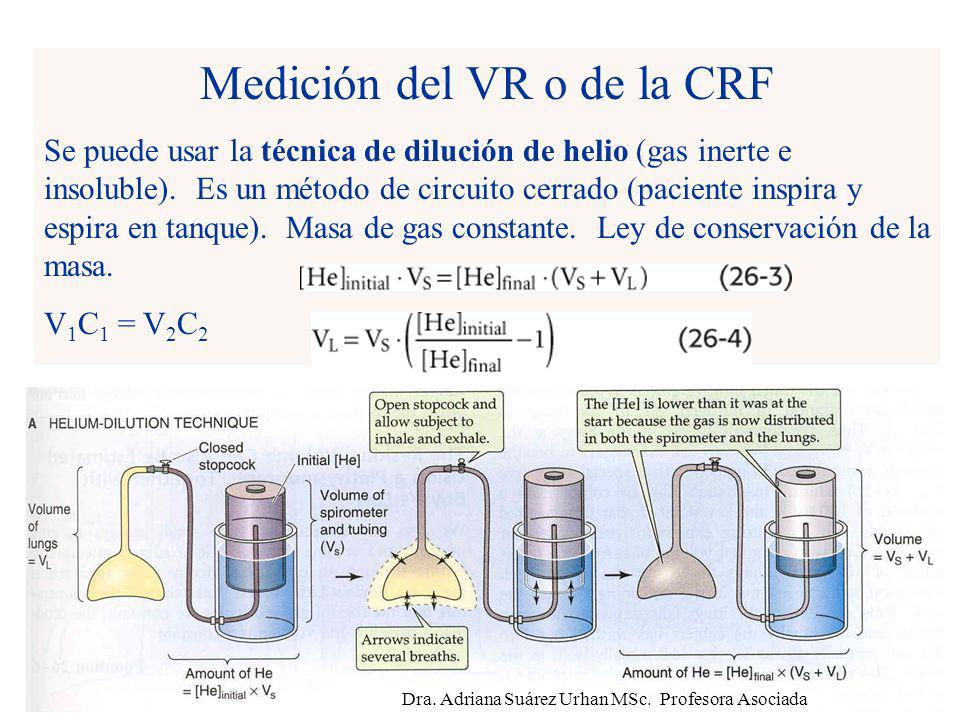

53 Medición del VR o de la CRF Se puede usar la técnica de dilución de helio (gas inerte e insoluble). Es un método de circuito cerrado (paciente inspira y espira en tanque). Masa de gas constante. Ley de conservación de la masa. V 1 C 1 = V 2 C 2 Dra. Adriana Suárez Urhan MSc. Profesora Asociada

54 Sherwood L. Human Physiology. 6xth ed. Thomson LEY DE BOYLE A temperatura constante y con la masa constante: P 1 V 1 =P 2 V 2 Dra. Adriana Suárez Urhan MSc. Profesora Asociada

55 Pletismografía corporal Más exacto que dilución He. Ley de Boyle: a temperatura constante y con un número de partículas de gas constante: P x V = constante. P 1 V 1 =P 2 V 2 P x VL= (P- P)(VL+ VL) VL=VL x (P-P)/P Ejemplo: VL= 0.05L (760mmHg – 12 mmHg)/ 12 mmHg= 3.1 L Mide CRF ó VR. Dra. Adriana Suárez Urhan MSc. Profesora Asociada
