1 Avance de la fresa y profundidad de corte Los otros dos factores que afectan la eficiencia de una operación de fresado son el avance de la fresa, es decir, la velocidad a la cual se avanza la pieza la fresa, y la profundidad de corte que se efectúa en cada pasada.

2 AVANCE Es la distancia en pulgadas (o milímetros) por minuto, que se mueve la pieza hacia la fresa. En la mayoría de las máquinas fresadoras, el avance esta controlado en pulgadas (o milímetros) por minuto y es independiente de la velocidad del husillo.

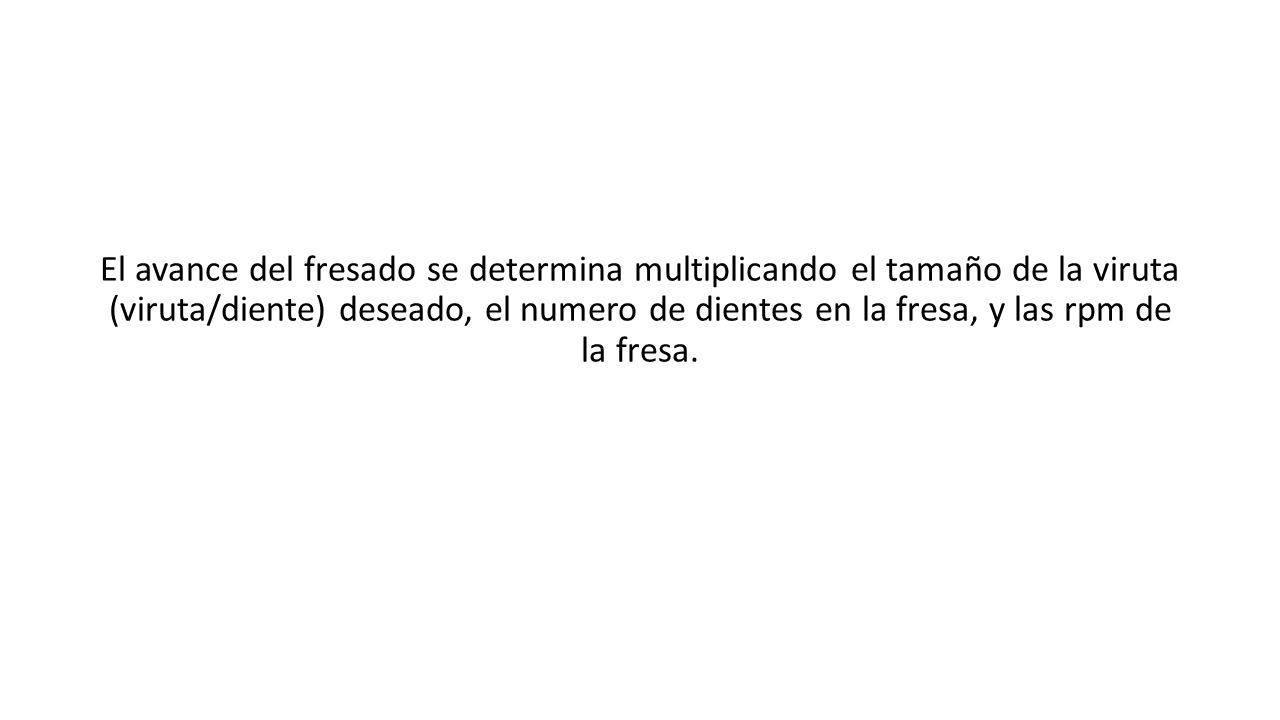

3 El avance del fresado se determina multiplicando el tamaño de la viruta (viruta/diente) deseado, el numero de dientes en la fresa, y las rpm de la fresa.

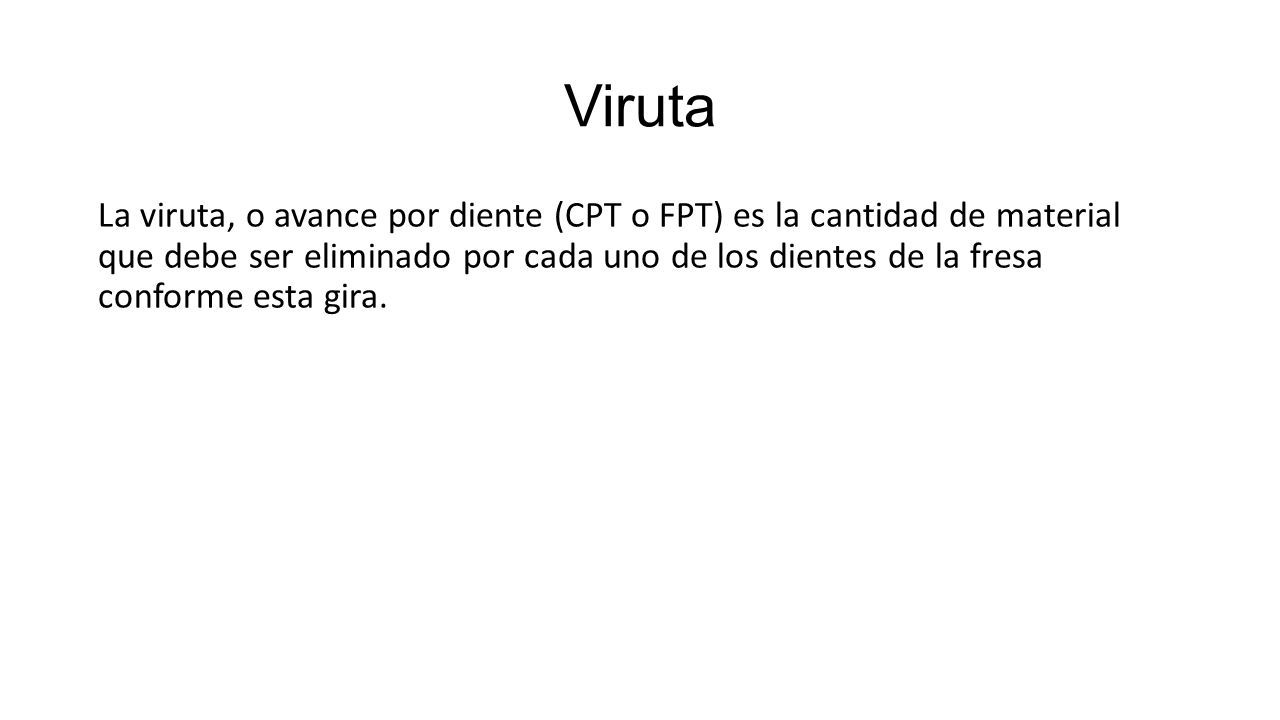

4 Viruta La viruta, o avance por diente (CPT o FPT) es la cantidad de material que debe ser eliminado por cada uno de los dientes de la fresa conforme esta gira.

5 La velocidad de avance utilizada en una máquina fresadora depende de una diversidad de factores como: 1.La profundidad y el ancho del corte. 2.El diseño o tipo de fresa. 3.Lo afilado de la fresa. 4.El material de la pieza de trabajo. 5.La resistencia y uniformidad de la pieza de trabajo. 6.El tipo de acabado y precisión requeridos. 7.La potencia y rigidez de la maquina, del dispositivo de sujeción y del arreglo de sujeción de la herramienta.

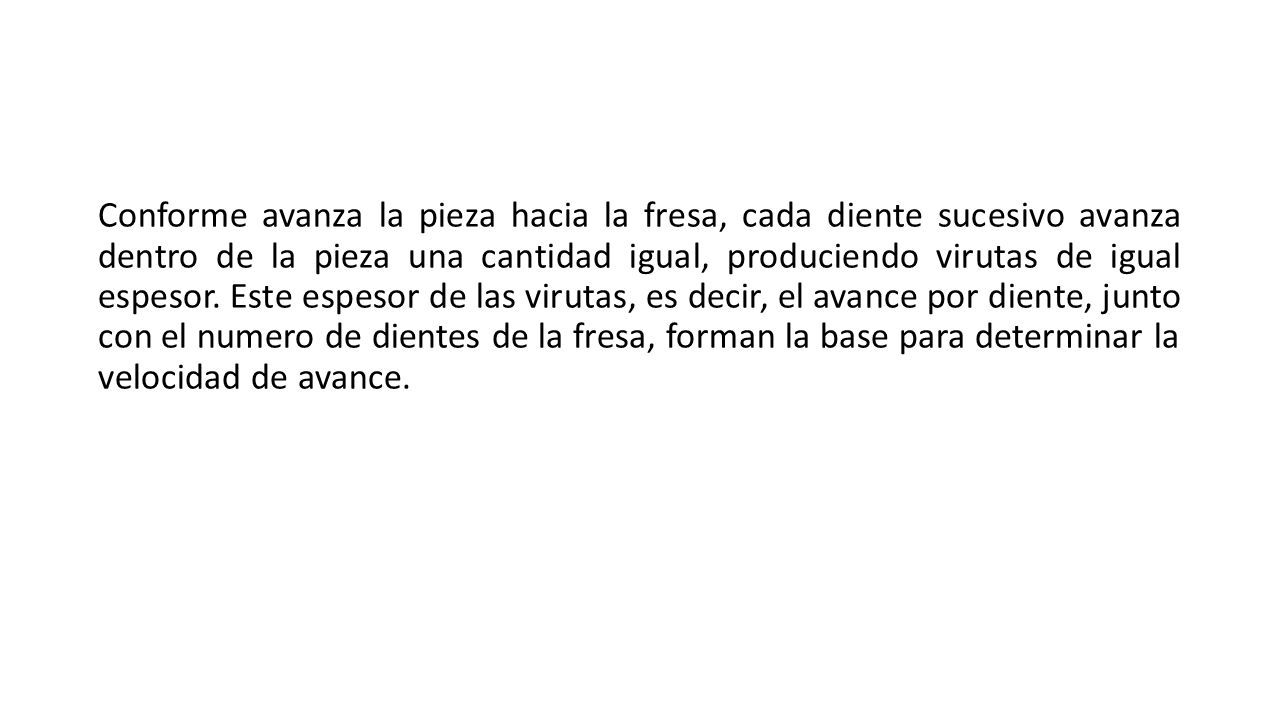

6 Conforme avanza la pieza hacia la fresa, cada diente sucesivo avanza dentro de la pieza una cantidad igual, produciendo virutas de igual espesor. Este espesor de las virutas, es decir, el avance por diente, junto con el numero de dientes de la fresa, forman la base para determinar la velocidad de avance.

7 Avance por diente recomendado (Fresas de alta velocidad). Fresas de careado o refrentado Fresas helicoidaes Fresas de ranurado y de corte lateral Fresas frontales Cortadores de formado de relieve Sierras MaterialPulg.mm.Pulg.mm.Pulg.mm.Pulg.mm.Pulg.mm.Pulg.mm. Acero aleado.0060.15.0050.12.0040.1.0030.07.0020.05.0020.05 Aluminio.0220.55.0180.45.0130.33.0110.28.0070.18.0050.13 Latón y bronce.0140.35.0110.28.0080.2.0070.18.0040.1.0030.08 Hierro fundido.0130.33.0100.25.0070.18.0070.18.0040.1.0030.08 Acero de maquinado libre.0120.3.0100.25.0070.17.0060.15.0040.1.0030.07 Acero para maquinaria.0120.3.0100.25.0070.18.0060.15.0040.1.003008 Acero inoxidable.0060.15.0050.13.0040.1.0030.08.0020.05.0020.05 Acero para herramienta.010.025.0080.2.0060.15.0050.13.003.0.08.0030.08

8 Fresas de careado o refrentado Fresas helicoidaes Fresas de ranurado y de corte lateral Fresas frontales Cortadores de formado de relieve Sierras MaterialPulg.mm.Pulg.mm.Pulg.mm.Pulg.mm.Pulg.mm.Pulg.mm. Aluminio.0200.50.160.40.0120.3.0100.25.0060.15.0050.13 Latón y bronce.0120.30.100.25.0070.18.0060.15.0040.1.003.008 Hierro fundido.0160.4.0130.33.0100.25.0080.2.0050.13.0040.1 Acero para maquinaria.0160.40.130.33.0090.23.0080.2.0050.13.0040.1 Acero para herramienta.0140.350.110.28.0080.2.0070.18.0040.1.0040.1 Acero inoxidable.0100.250.0080.2.0060.15.0050.13.0030.08.0030.08 Avance recomendado por diente (Cortadores con punta de carburo cementado).
