1 MACHOS Click logo for menu

2 GEOMETRÍA DEL MACHO

3 Click logo for menu GEOMETRÍA DEL MACHO

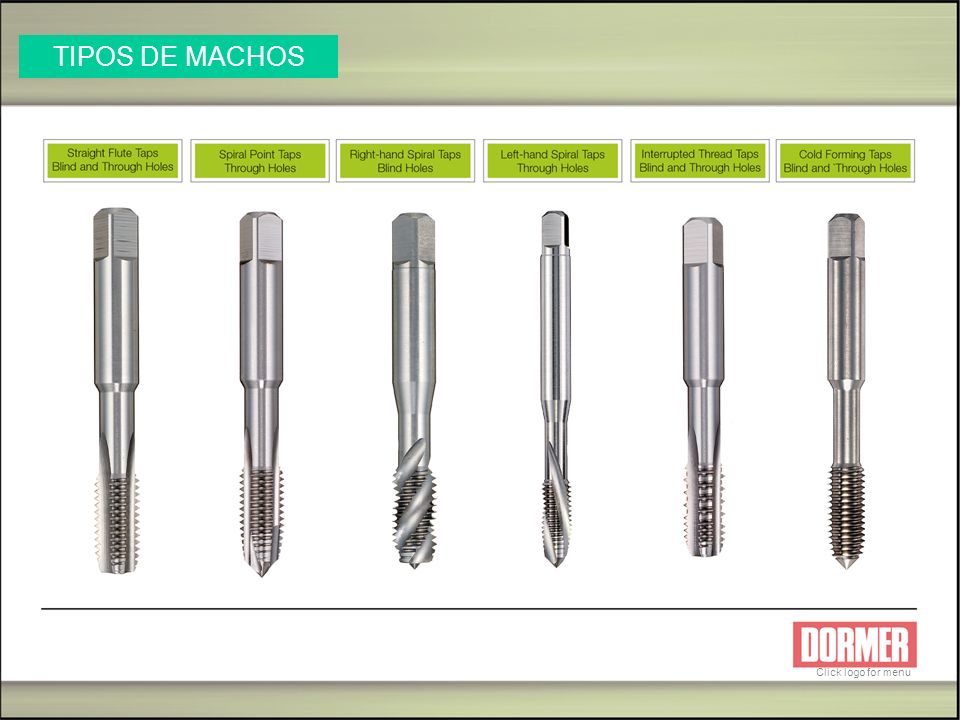

4 Click logo for menu TIPOS DE MACHOS

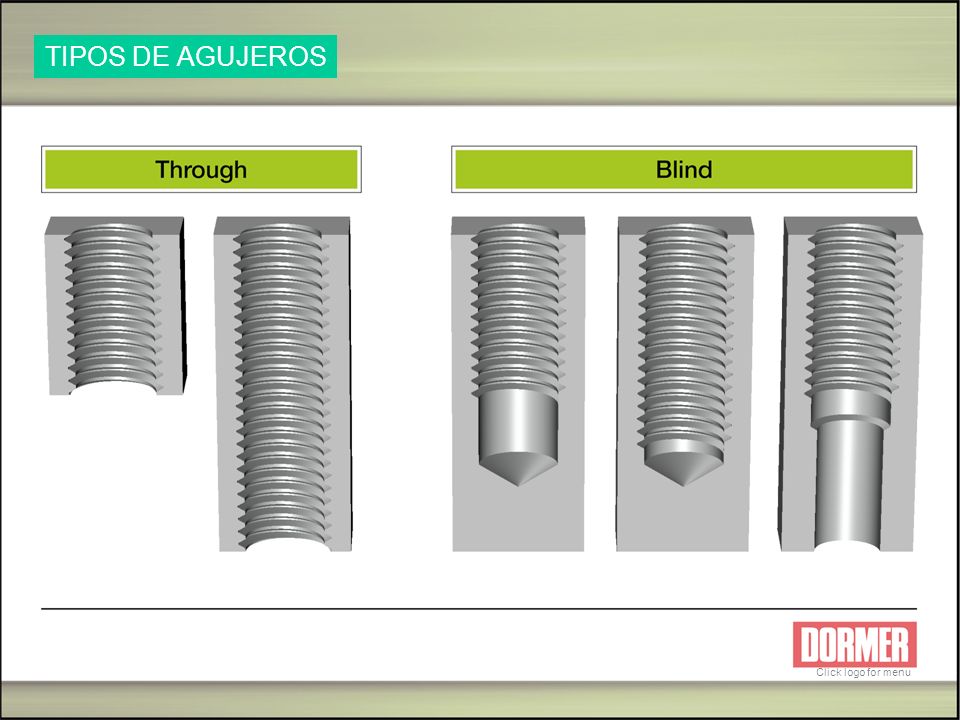

5 Click logo for menu TIPOS DE AGUJEROS

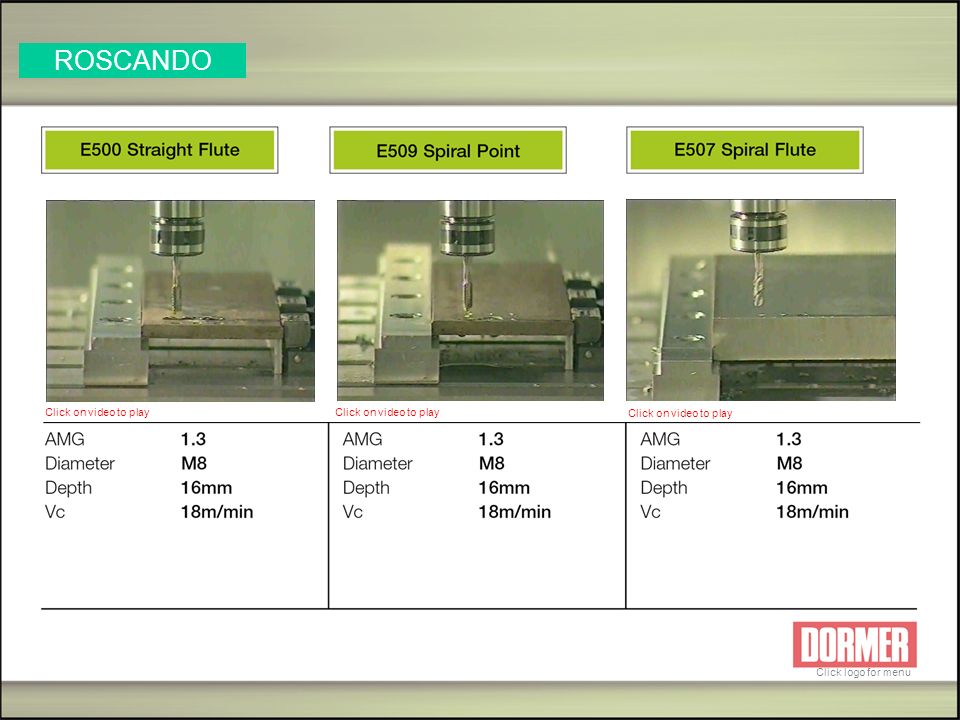

6 Click logo for menu Click on video to play ROSCANDO

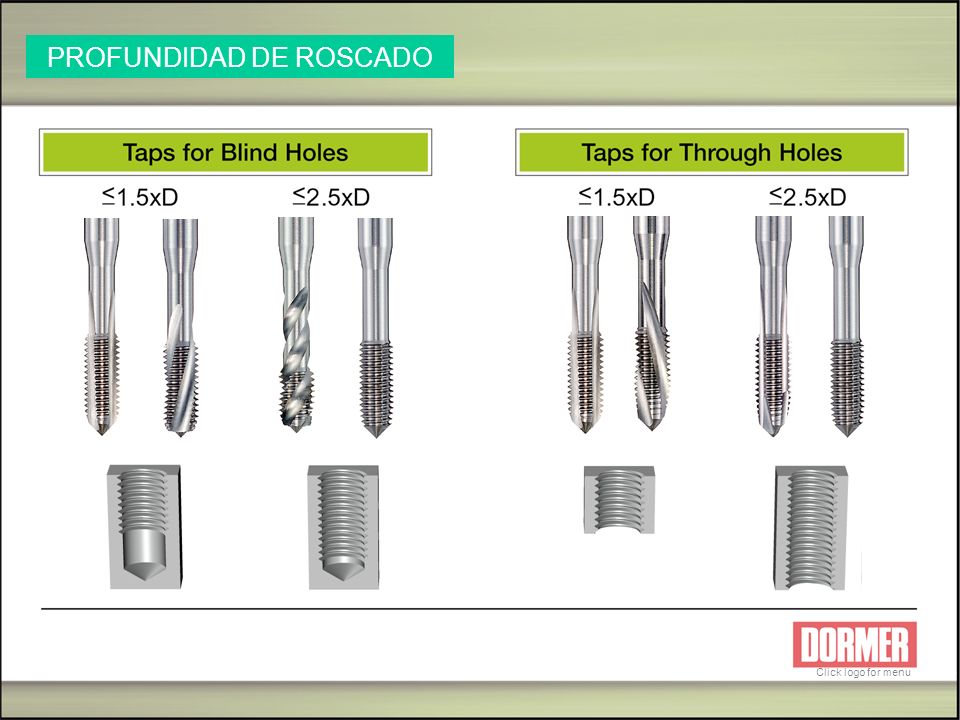

7 Click logo for menu PROFUNDIDAD DE ROSCADO

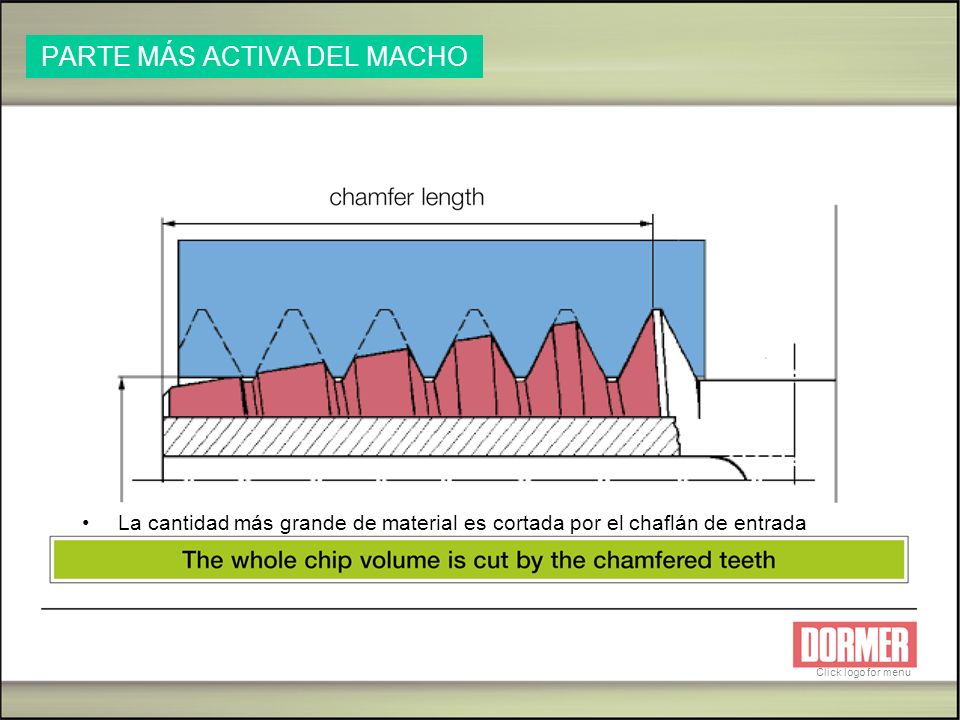

8 Click logo for menu PARTE MÁS ACTIVA DEL MACHO La cantidad más grande de material es cortada por el chaflán de entrada

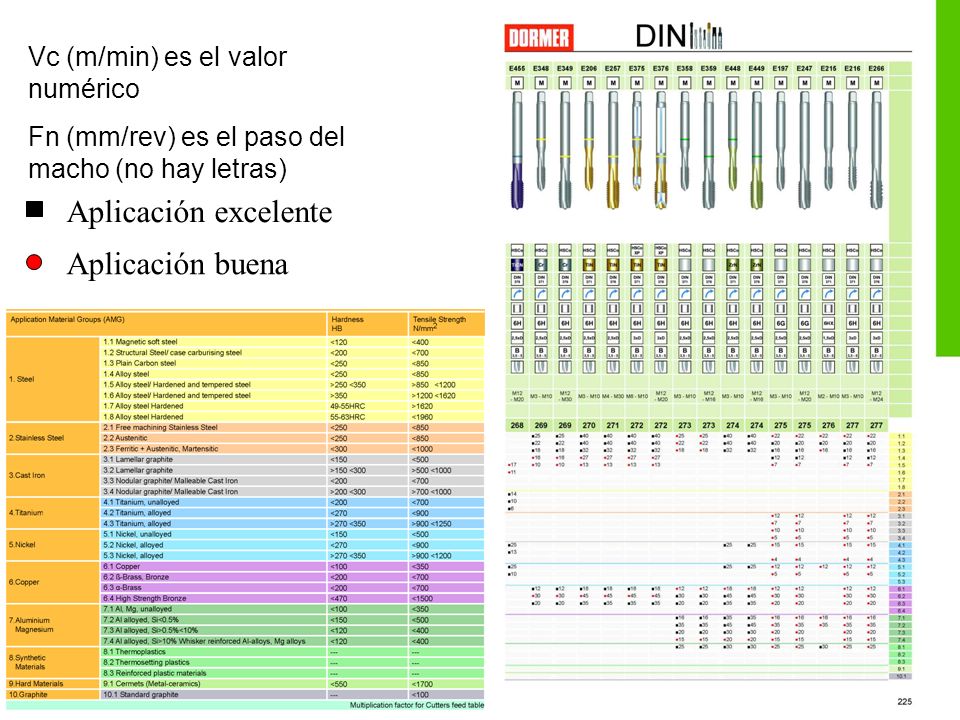

9 Aplicación excelente Aplicación buena Vc (m/min) es el valor numérico Fn (mm/rev) es el paso del macho (no hay letras)

10 Velocidad de corte donde:Vc = Velocidad de corte (m/min) D = diametro macho (mm.) n = numero rpm Calculo de parametros de corte

11 Avance donde: Fn = avance por revolución a = avance (mm/min) n = numero rpm Cálculo de parametros de corte

12 CAMPO DE APLICACIÓN DE MACHOS DE MAQUINA

13 Aceros Blandos Aceros aleados Aceros endurecidos Aceros inoxidables Aluminios Fundiciones Aleaciones de nikel VANGARD / SHARK ANILLOS DE COLOR

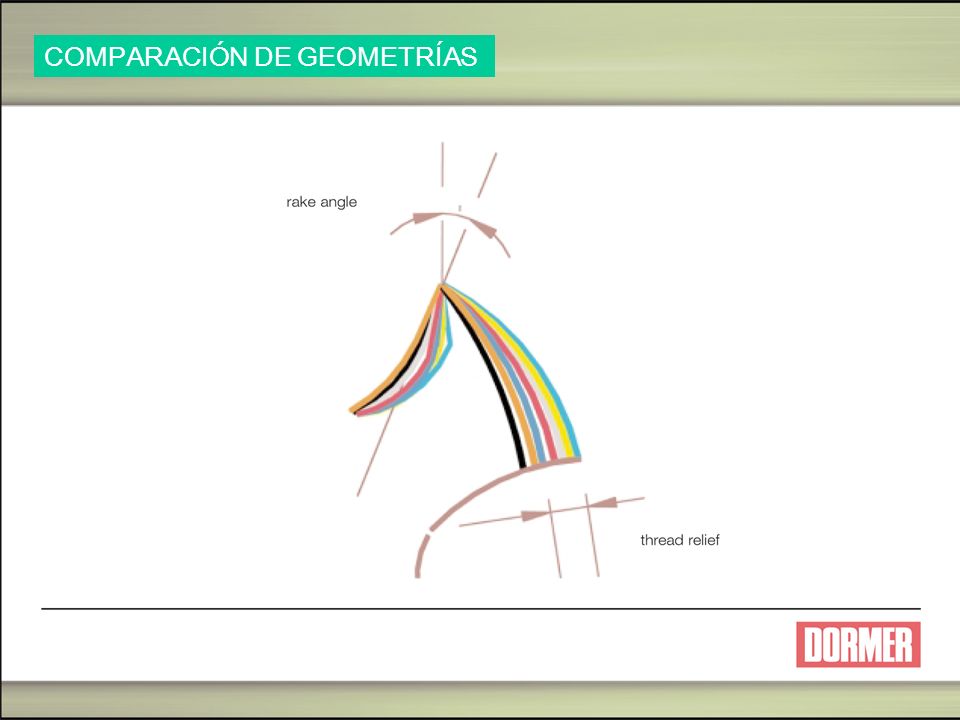

14 COMPARACIÓN DE GEOMETRÍAS

15 Click logo for menu TIPOS DE ROSCAS

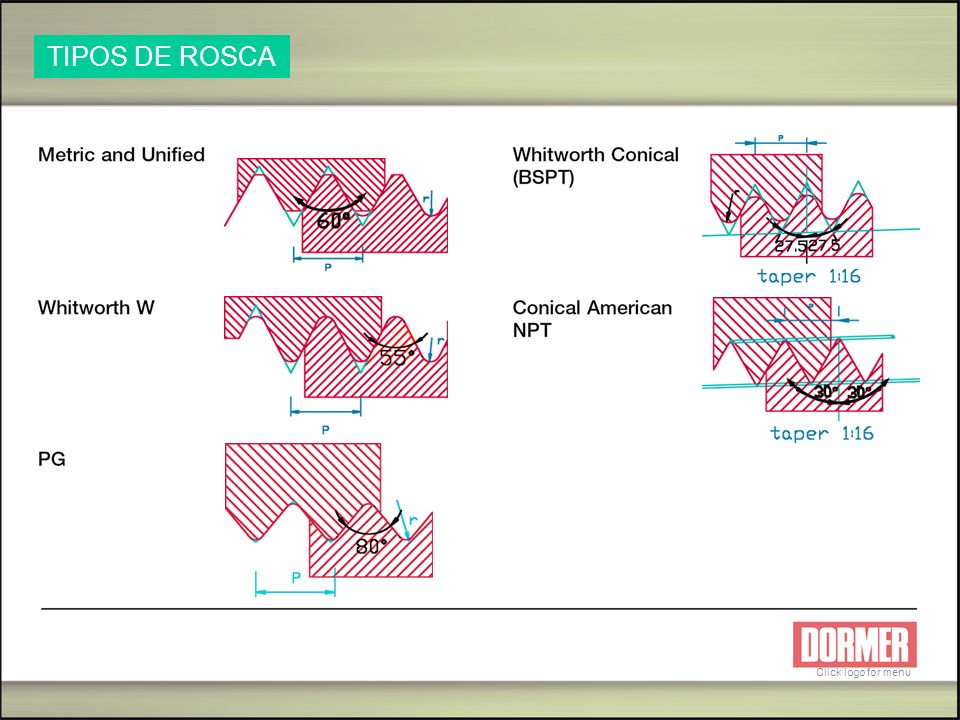

16 Click logo for menu TIPOS DE ROSCA

17 MACHOS DE LAMINACIÓN EN FRÍO

18 Click logo for menu MACHOS DE LAMINACIÓN Alta velocidad de corte Obtención de roscas mucho más resistentes No hay problemas con evacuación de viruta Larga vida del macho Capacidad de roscar grandes profundidades en agujeros ciegos Obtención de roscas de gran calidad Resistencia máxima del material (1.4 - 1.5) Suficiente elongación del material (A>10%) Gran exactitud del pretaladro Muy importante una buena lubricación

19 Click logo for menu MACHOS DE LAMINACIÓN La deformación en frío es más rápida que el corte normal Vida de la herramienta superior El mismo macho trabaja tanto agujero ciego como pasante Su geometría ofrece menos riesgos a romperse Mejor tolerancia de la rosca Mejor calidad de la rosca No hay virutas Dureza de la rosca superior (100%)

20 Diámetro pretaladro = 65% altura de rosca

21 Click logo for menu FAMILIA DE MACHOS DE LAMINACIÓN

22 Click logo for menu Click on video to play MACHOS DE LAMINACIÓN

23 Click logo for menu COMPARACIÓN MACHOS LAMINACIÓN/CORTE

24 Machos anillo rojo Macho diseñados para el roscado de aceros y aceros aleados con alta productividad. Resultados de las pruebas  AMG 1.4 y 1.5 Ø mm 16.0 16.0 Velc. de corte 10 17 (Vc m/min) Numero rpm 199 338 (n rpm) Profond. agujero 20 20 (mm) Avanz. vuelta 2,0 2,0 (mm/giro) Avanz. Lineal 396 676 (Vf mm/min) E395 E396 NOVEDADES D-PACK

25 Machos anillo rojo Macho diseñados para el roscado de aceros y aceros aleados con alta productividad. Resultados de las pruebas  AMG 1.2 y 1.3 Ø mm 16.0 16.0 Velc. de corte 8 16 (Vc m/min) Numero rpm 159 299 (n rpm) Profond. agujero 30 30 (mm) Avanz. vuelta 2,0 2,0 (mm/giro) Avanz. Lineal 318 597 (Vf mm/min) E393 E394 NOVEDADES D-PACK

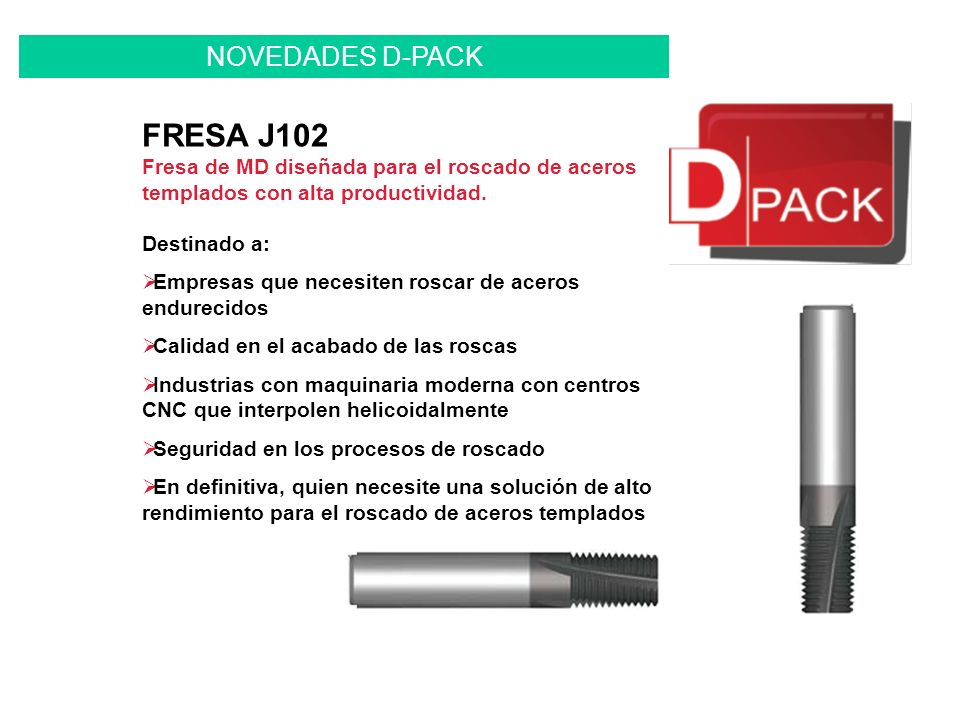

26 FRESA J102 Fresa de MD diseñada para el roscado de aceros templados con alta productividad. Destinado a:  Empresas que necesiten roscar de aceros endurecidos  Calidad en el acabado de las roscas  Industrias con maquinaria moderna con centros CNC que interpolen helicoidalmente  Seguridad en los procesos de roscado  En definitiva, quien necesite una solución de alto rendimiento para el roscado de aceros templados NOVEDADES D-PACK

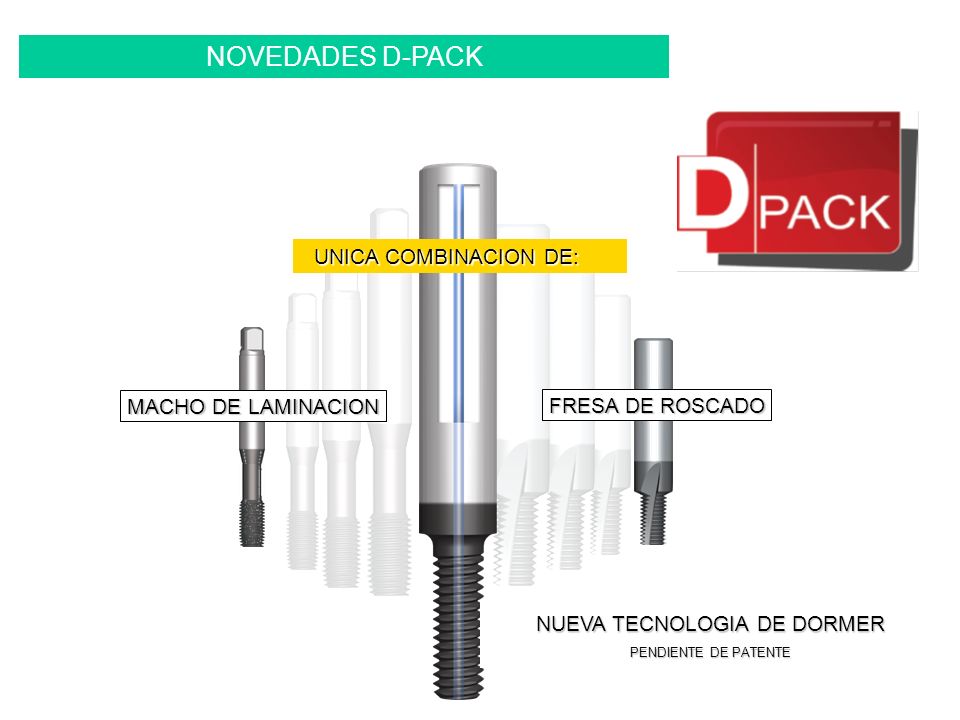

27 UNICA COMBINACION DE: UNICA COMBINACION DE: MACHO DE LAMINACION FRESA DE ROSCADO NUEVA TECNOLOGIA DE DORMER PENDIENTE DE PATENTE NOVEDADES D-PACK

28 ØM8 AMG7.2 (AlCuMg2) Vc300 m/min n12000 rpm Avance/hilo0.035 mm/hilo Penetracion3360 mm/min ØM8 AMG7.2 (AlCuMg2) Vc300 m/min n12000 rpm Avance/hilo0.035 mm/hilo Penetracion3360 mm/min NOVEDADES D-PACK
