¿Qué es una rectificadora?

Presentación del tema: "¿Qué es una rectificadora?"— Transcripción de la presentación:

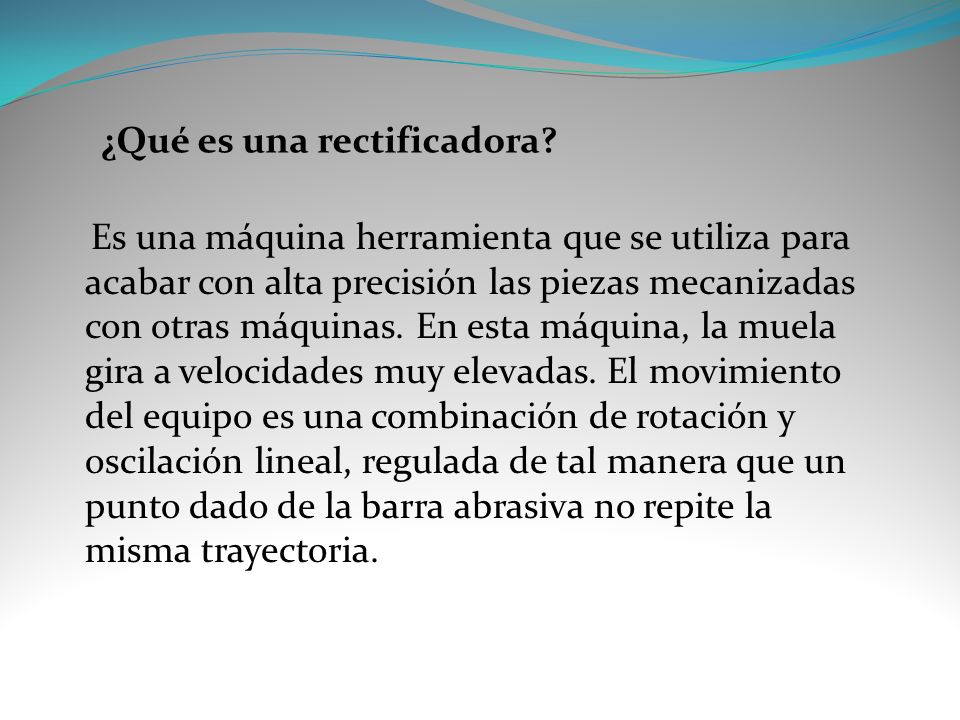

1 ¿Qué es una rectificadora?
Es una máquina herramienta que se utiliza para acabar con alta precisión las piezas mecanizadas con otras máquinas. En esta máquina, la muela gira a velocidades muy elevadas. El movimiento del equipo es una combinación de rotación y oscilación lineal, regulada de tal manera que un punto dado de la barra abrasiva no repite la misma trayectoria.

2 Tipos de rectificadoras
Rectificadoras planas o de superficie Estas máquinas son las que presentan el manejo más sencillo, ya que constan solamente de un carro longitudinal que otorga el movimiento de translación a la pieza y la muela, que imprime el movimiento de rotación. Se distinguen dos subtipos según la posición de la muela: a) Rectificadoras frontales: la muela gira sobre un husillo vertical, trabaja plana contra la pieza y se desplaza con un movimiento rectilíneo. Se utilizan generalmente para la eliminación rápida del material, aunque algunas máquinas pueden lograr una elevada precisión. b) Rectificadoras tangenciales: la muela gira sobre un husillo horizontal, trabaja de canto sobre la pieza y se desplaza con un movimiento circular y pendular. Se utilizan para trabajos de alta precisión en superficies planas sencillas, superficies abocinadas o inclinadas, ranuras, superficies planas próximas a hombros, superficies empotradas y perfiles.

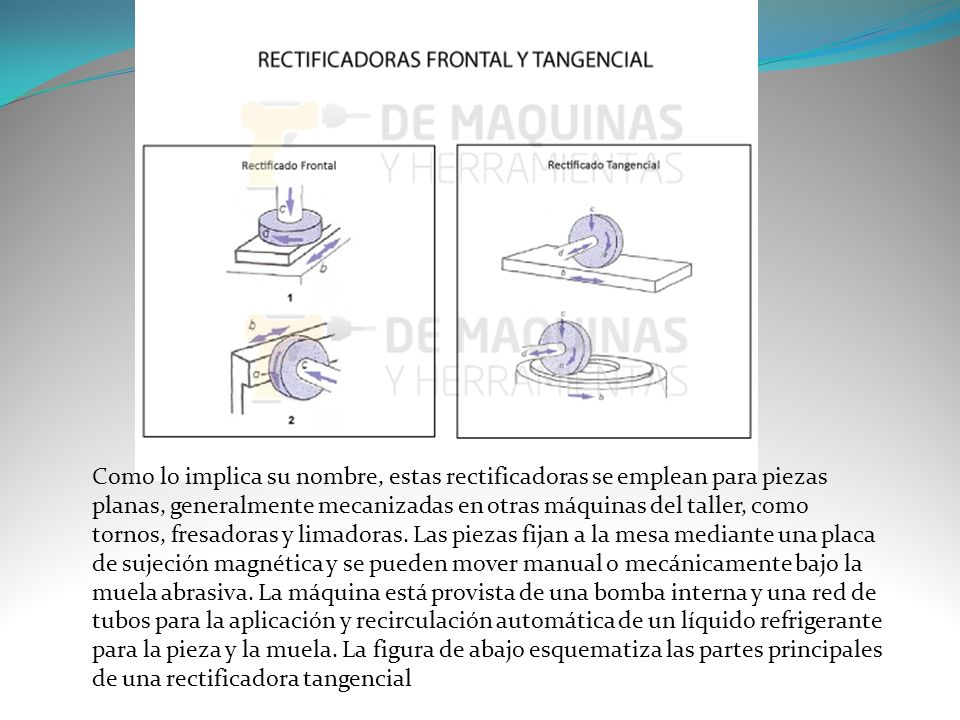

3 Como lo implica su nombre, estas rectificadoras se emplean para piezas planas, generalmente mecanizadas en otras máquinas del taller, como tornos, fresadoras y limadoras. Las piezas fijan a la mesa mediante una placa de sujeción magnética y se pueden mover manual o mecánicamente bajo la muela abrasiva. La máquina está provista de una bomba interna y una red de tubos para la aplicación y recirculación automática de un líquido refrigerante para la pieza y la muela. La figura de abajo esquematiza las partes principales de una rectificadora tangencial

4

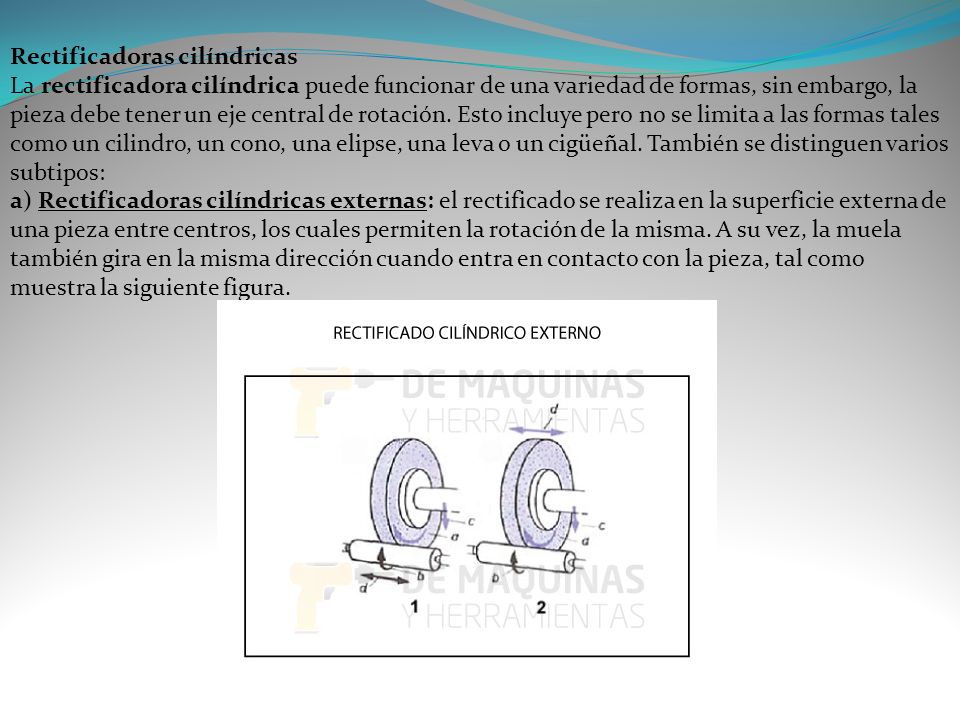

5 Rectificadoras cilíndricas
La rectificadora cilíndrica puede funcionar de una variedad de formas, sin embargo, la pieza debe tener un eje central de rotación. Esto incluye pero no se limita a las formas tales como un cilindro, un cono, una elipse, una leva o un cigüeñal. También se distinguen varios subtipos: a) Rectificadoras cilíndricas externas: el rectificado se realiza en la superficie externa de una pieza entre centros, los cuales permiten la rotación de la misma. A su vez, la muela también gira en la misma dirección cuando entra en contacto con la pieza, tal como muestra la siguiente figura.

6 Rectificadoras cilíndricas internas: el rectificado se realiza en el interior de una pieza. La muela abrasiva es siempre menor que el ancho de la pieza. Un anillo metálico sostiene a la pieza, imprimiéndole el movimiento, como indica la siguiente figura. Donde: a) cabezal del husillo portapieza; b) anillo metálico de sujeción; c) pieza; d) muela; e) husillo portamuela;  y f) cabezal del husillo portamuela.

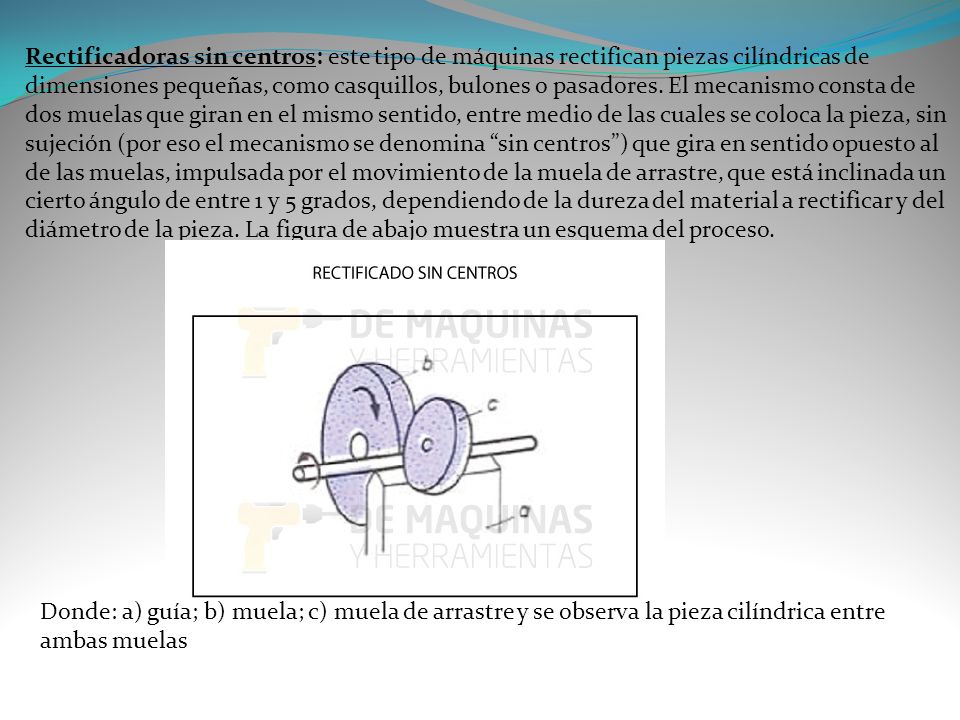

7 Rectificadoras sin centros: este tipo de máquinas rectifican piezas cilíndricas de dimensiones pequeñas, como casquillos, bulones o pasadores. El mecanismo consta de dos muelas que giran en el mismo sentido, entre medio de las cuales se coloca la pieza, sin sujeción (por eso el mecanismo se denomina “sin centros”) que gira en sentido opuesto al de las muelas, impulsada por el movimiento de la muela de arrastre, que está inclinada un cierto ángulo de entre 1 y 5 grados, dependiendo de la dureza del material a rectificar y del diámetro de la pieza. La figura de abajo muestra un esquema del proceso. Donde: a) guía; b) muela; c) muela de arrastre y se observa la pieza cilíndrica entre ambas muelas

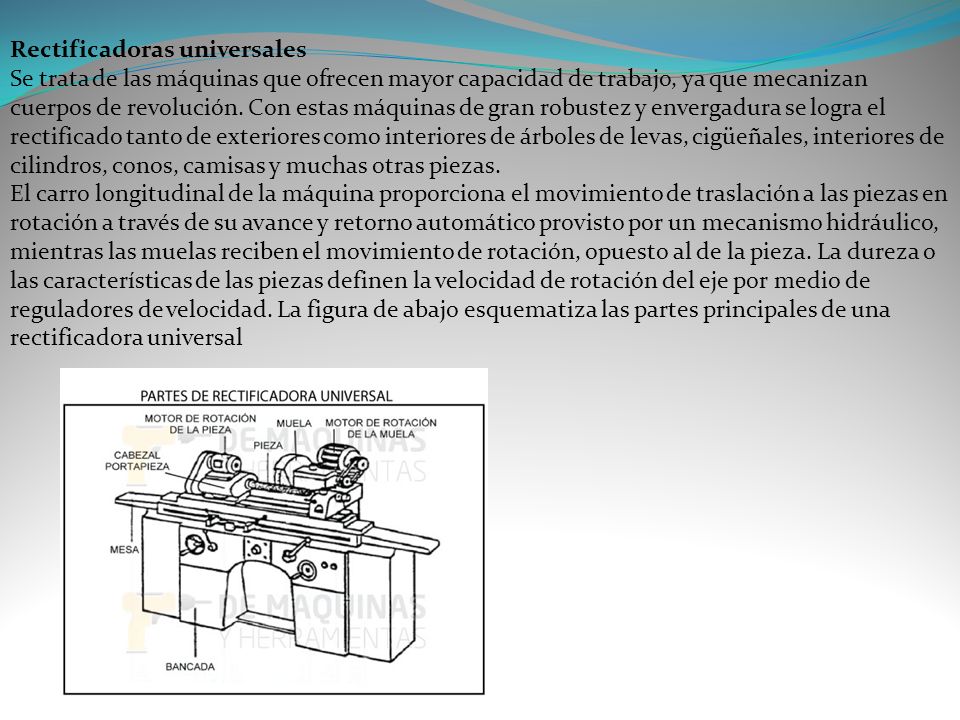

8 Rectificadoras universales
Se trata de las máquinas que ofrecen mayor capacidad de trabajo, ya que mecanizan cuerpos de revolución. Con estas máquinas de gran robustez y envergadura se logra el rectificado tanto de exteriores como interiores de árboles de levas, cigüeñales, interiores de cilindros, conos, camisas y muchas otras piezas. El carro longitudinal de la máquina proporciona el movimiento de traslación a las piezas en rotación a través de su avance y retorno automático provisto por un mecanismo hidráulico, mientras las muelas reciben el movimiento de rotación, opuesto al de la pieza. La dureza o las características de las piezas definen la velocidad de rotación del eje por medio de reguladores de velocidad. La figura de abajo esquematiza las partes principales de una rectificadora universal

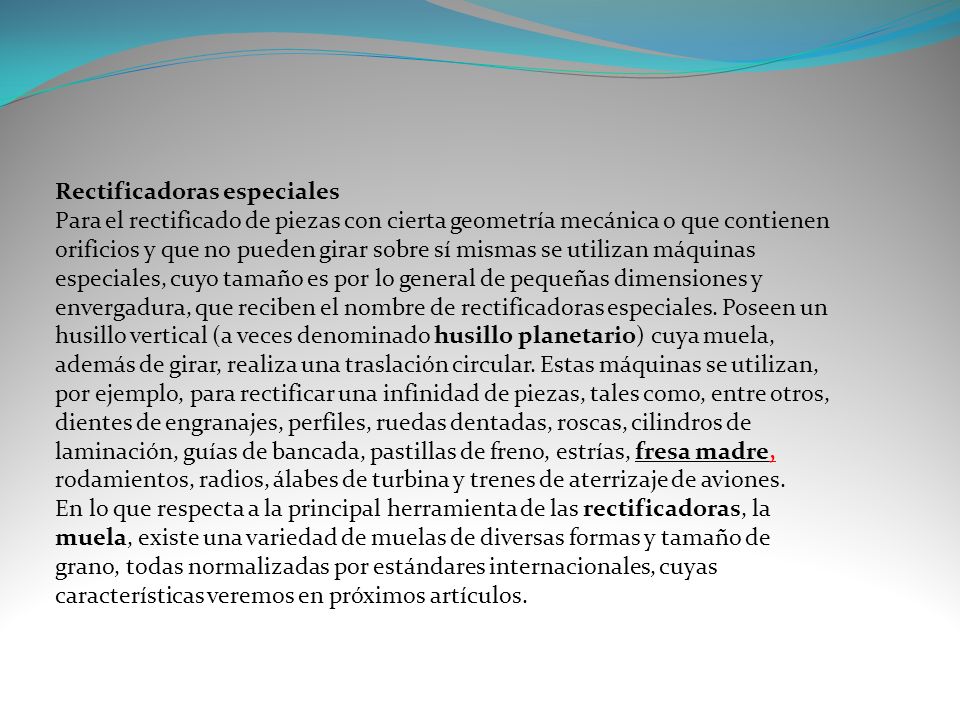

9 Rectificadoras especiales
Para el rectificado de piezas con cierta geometría mecánica o que contienen orificios y que no pueden girar sobre sí mismas se utilizan máquinas especiales, cuyo tamaño es por lo general de pequeñas dimensiones y envergadura, que reciben el nombre de rectificadoras especiales. Poseen un husillo vertical (a veces denominado husillo planetario) cuya muela, además de girar, realiza una traslación circular. Estas máquinas se utilizan, por ejemplo, para rectificar una infinidad de piezas, tales como, entre otros, dientes de engranajes, perfiles, ruedas dentadas, roscas, cilindros de laminación, guías de bancada, pastillas de freno, estrías, fresa madre, rodamientos, radios, álabes de turbina y trenes de aterrizaje de aviones. En lo que respecta a la principal herramienta de las rectificadoras, la muela, existe una variedad de muelas de diversas formas y tamaño de grano, todas normalizadas por estándares internacionales, cuyas características veremos en próximos artículos.

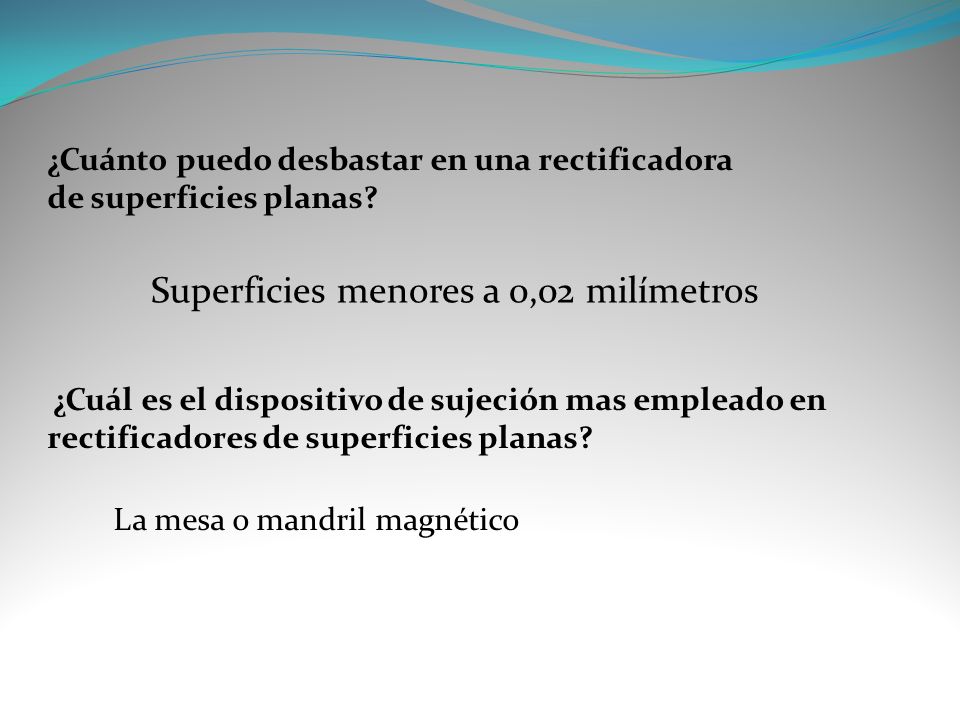

10 ¿Cuánto puedo desbastar en una rectificadora de superficies planas?
Superficies menores a 0,02 milímetros ¿Cuál es el dispositivo de sujeción mas empleado en rectificadores de superficies planas? La mesa o mandril magnético

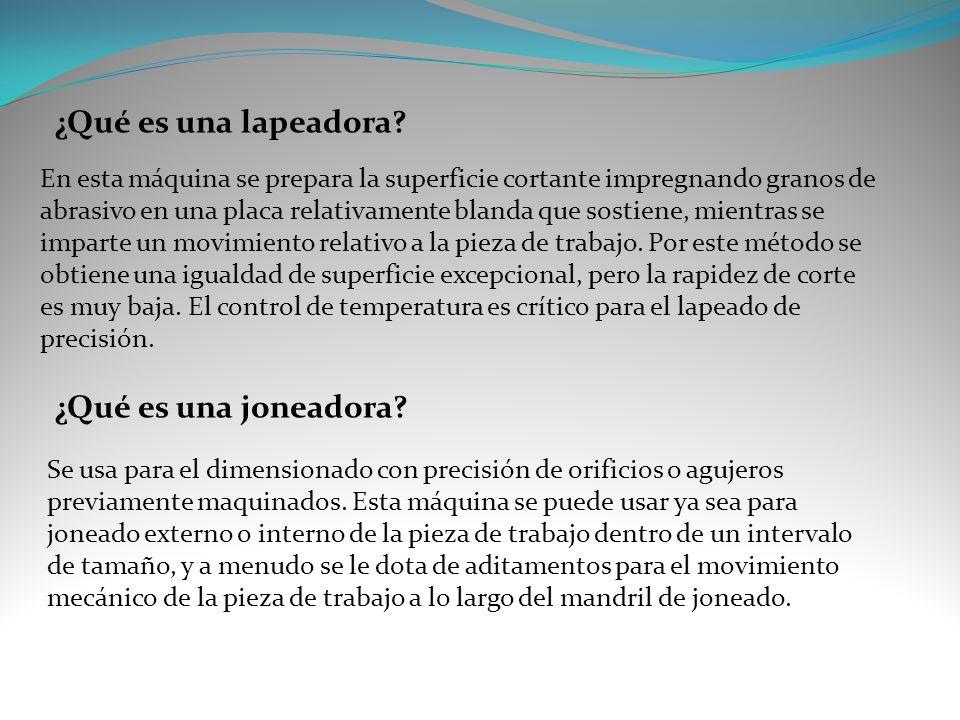

11 ¿Qué es una lapeadora? ¿Qué es una joneadora?
En esta máquina se prepara la superficie cortante impregnando granos de abrasivo en una placa relativamente blanda que sostiene, mientras se imparte un movimiento relativo a la pieza de trabajo. Por este método se obtiene una igualdad de superficie excepcional, pero la rapidez de corte es muy baja. El control de temperatura es crítico para el lapeado de precisión. ¿Qué es una joneadora? Se usa para el dimensionado con precisión de orificios o agujeros previamente maquinados. Esta máquina se puede usar ya sea para joneado externo o interno de la pieza de trabajo dentro de un intervalo de tamaño, y a menudo se le dota de aditamentos para el movimiento mecánico de la pieza de trabajo a lo largo del mandril de joneado.

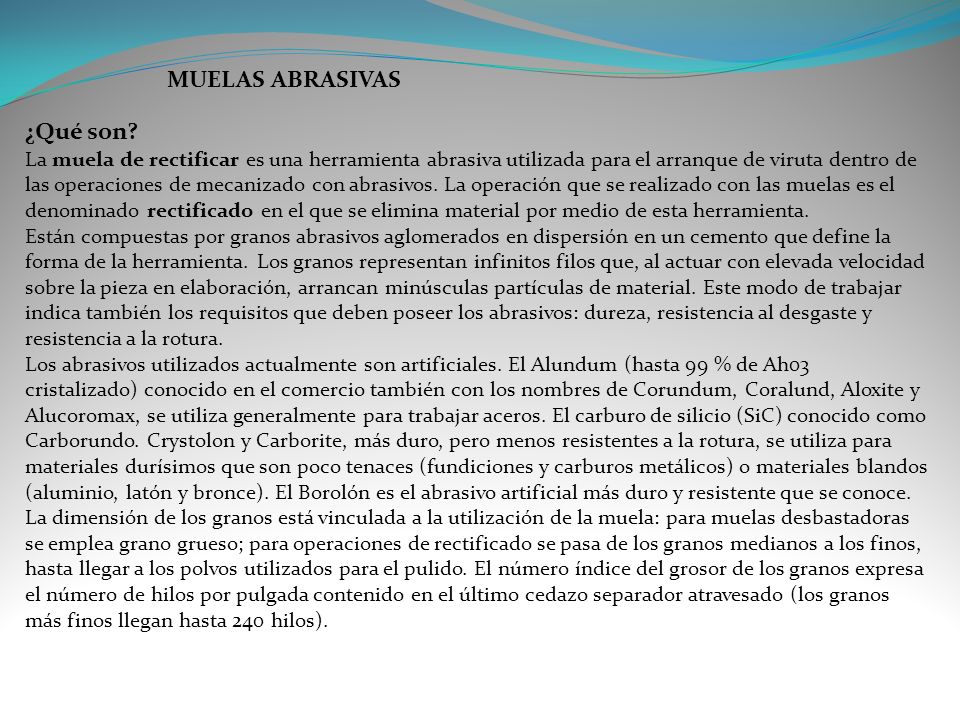

12 MUELAS ABRASIVAS ¿Qué son?
La muela de rectificar es una herramienta abrasiva utilizada para el arranque de viruta dentro de las operaciones de mecanizado con abrasivos. La operación que se realizado con las muelas es el denominado rectificado en el que se elimina material por medio de esta herramienta. Están compuestas por granos abrasivos aglomerados en dispersión en un cemento que define la forma de la herramienta. Los granos representan infinitos fi­los que, al actuar con elevada velocidad sobre la pieza en elaboración, arrancan minúsculas partículas de ma­terial. Este modo de trabajar indica también los re­quisitos que deben poseer los abrasivos: dureza, re­sistencia al desgaste y resistencia a la rotura. Los abrasivos utilizados actualmente son artificia­les. El Alundum (hasta 99 % de Ah03 cristalizado) co­nocido en el comercio también con los nombres de Corundum, Coralund, Aloxite y Alucoromax, se uti­liza generalmente para trabajar aceros. El carburo de silicio (SiC) conocido como Carborundo. Crystolon y Carborite, más duro, pero menos resistentes a la ro­tura, se utiliza para materiales durísimos que son poco tenaces (fundiciones y carburos metálicos) o materia­les blandos (aluminio, latón y bronce). El Borolón es el abrasivo artificial más duro y resistente que se co­noce. La dimensión de los granos está vinculada a la uti­lización de la muela: para muelas desbastadoras se emplea grano grueso; para operaciones de rectificado se pasa de los granos medianos a los finos, hasta llegar a los polvos utilizados para el pulido. El número índice del grosor de los granos expresa el número de hilos por pulgada contenido en el último cedazo separador atravesado (los granos más finos llegan hasta 240 hi­los).

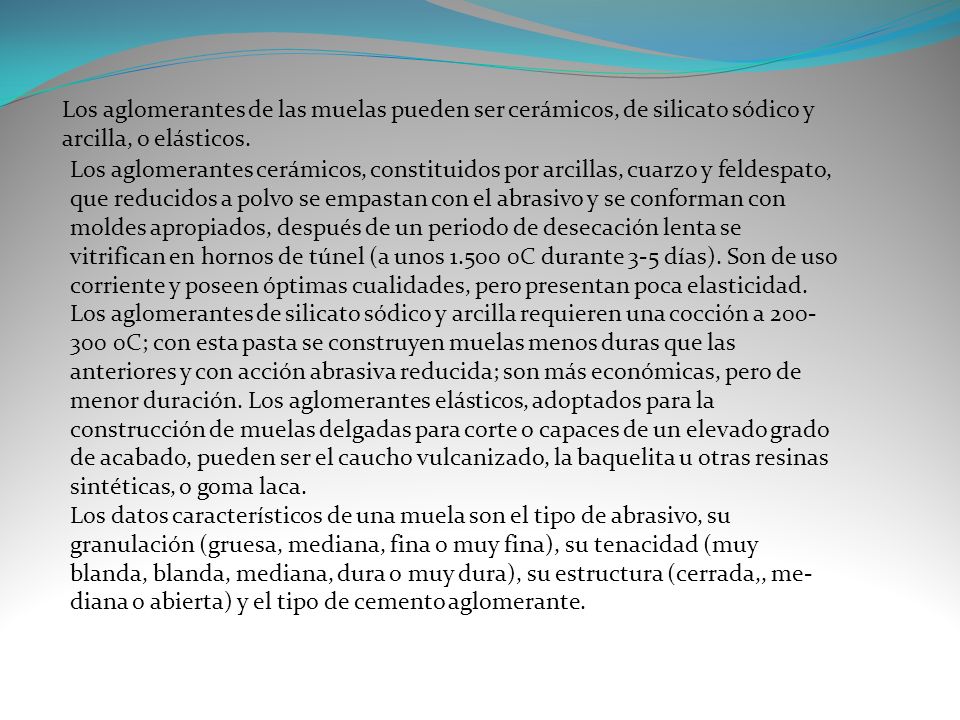

13 Los aglomerantes de las muelas pueden ser cerá­micos, de silicato sódico y arcilla, o elásticos.
Los aglomerantes cerámicos, constituidos por arci­llas, cuarzo y feldespato, que reducidos a polvo se em­pastan con el abrasivo y se conforman con moldes apropiados, después de un periodo de desecación lenta se vitrifican en hornos de túnel (a unos C durante 3-5 días). Son de uso corriente y poseen óp­timas cualidades, pero presentan poca elasticidad. Los aglomerantes de silicato sódico y arcilla requieren una cocción a C; con esta pasta se construyen muelas menos duras que las anteriores y con acción abrasiva reducida; son más económicas, pero de me­nor duración. Los aglomerantes elásticos, adoptados para la construcción de muelas delgadas para corte o capaces de un elevado grado de acabado, pueden ser el caucho vulcanizado, la baquelita u otras resinas sin­téticas, o goma laca. Los datos característicos de una muela son el tipo de abrasivo, su granulación (gruesa, mediana, fina o muy fina), su tenacidad (muy blanda, blanda, me­diana, dura o muy dura), su estructura (cerrada,, me­diana o abierta) y el tipo de cemento aglomerante.

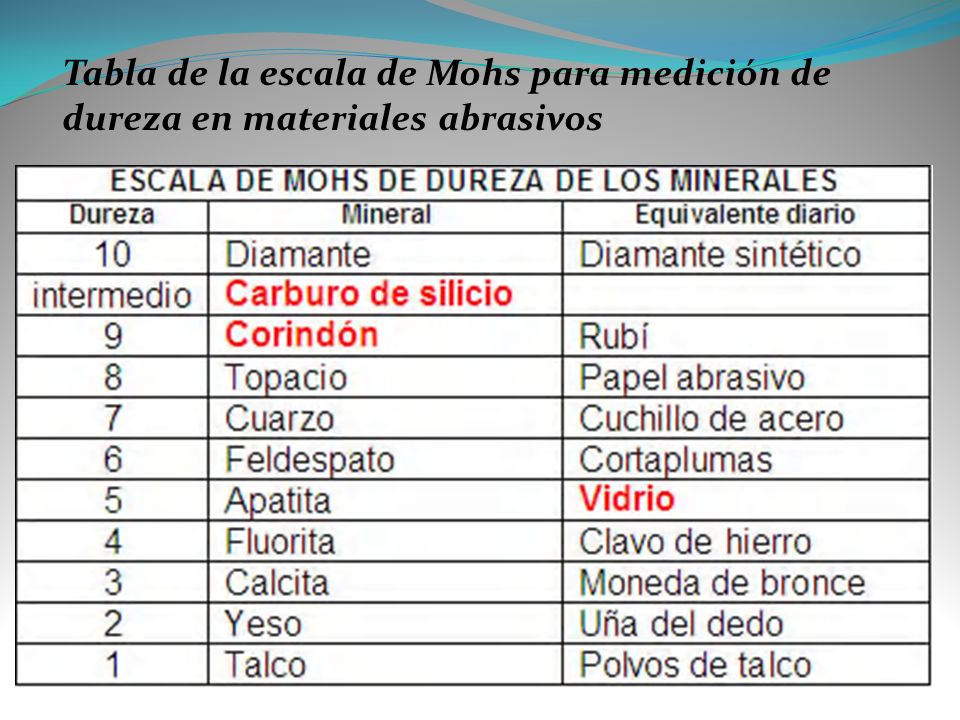

14 Tabla de la escala de Mohs para medición de dureza en materiales abrasivos

15 Forma de las muelas Existen variedad de formas de las muelas para el rectificado, cada una con un uso especifico. Para rectificar superficies cilindricas se emplean la a) y la b), para el rectificado plano se emplean las muelas de la forma c), para el afilado de herramientas se emplea la d), para afilar herramientas también y sierras se emplea la e), para desbardar fundiciones se emplean la f) y la g), la h) como su nombre indica para rectificar filetes de roscas y finalmente la i) para rectificar perfiles o dar formas

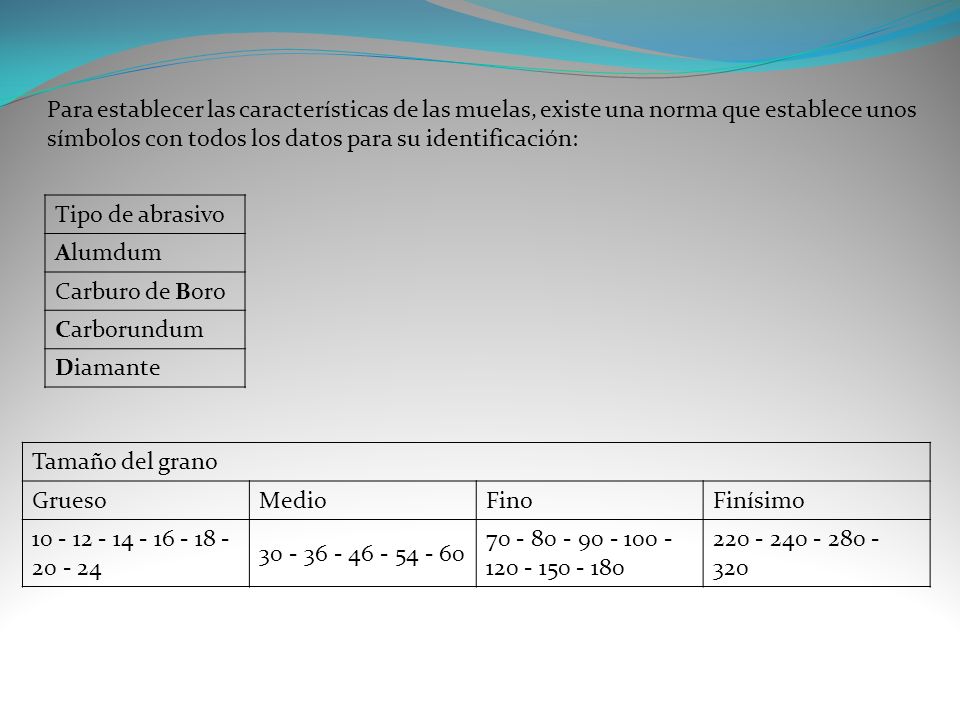

16 Para establecer las características de las muelas, existe una norma que establece unos símbolos con todos los datos para su identificación: Tipo de abrasivo Alumdum Carburo de Boro Carborundum Diamante Tamaño del grano Grueso Medio Fino Finísimo

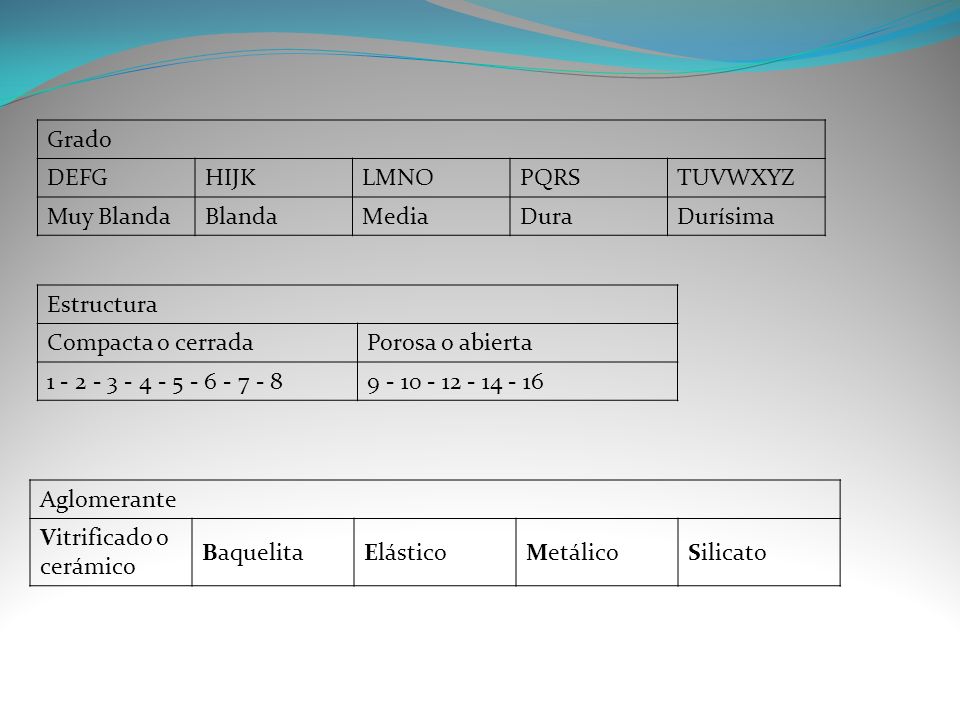

17 Grado DEFG HIJK LMNO PQRS TUVWXYZ Muy Blanda Blanda Media Dura Durísima Estructura Compacta o cerrada Porosa o abierta Aglomerante Vitrificado o cerámico Baquelita Elástico Metálico Silicato
