1 DIBUJO TÉCNICO Y ARQUITECTÓNICO 2DO LAPSO. – 9NO. AÑO SECCIONES A, B Y C PROFESOR: Carlos Jesús Abreu Andrade PRODUCCION CARLOS J. ABREU A. Lic. en Educación, mención Dibujo Técnico T. S. U. DISEÑO INDUSTRIAL Ministerio del Poder Popular para la Educación República Bolivariana de Venezuela U. E. COLEGIO “MAS LUZ”

2 Objetivo 7 continuación Representación de uniones desarmables o temporales y no desarmables, permanentes o fijas.

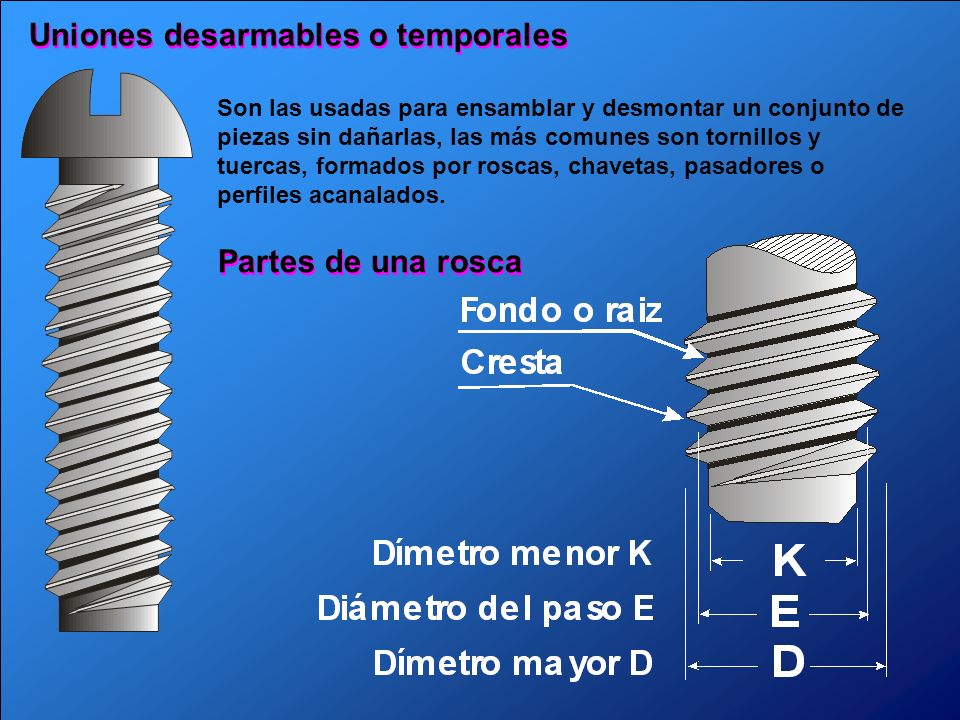

3 Son las usadas para ensamblar y desmontar un conjunto de piezas sin dañarlas, las más comunes son tornillos y tuercas, formados por roscas, chavetas, pasadores o perfiles acanalados. Uniones desarmables o temporales Uniones desarmables o temporales Partes de una rosca Partes de una rosca

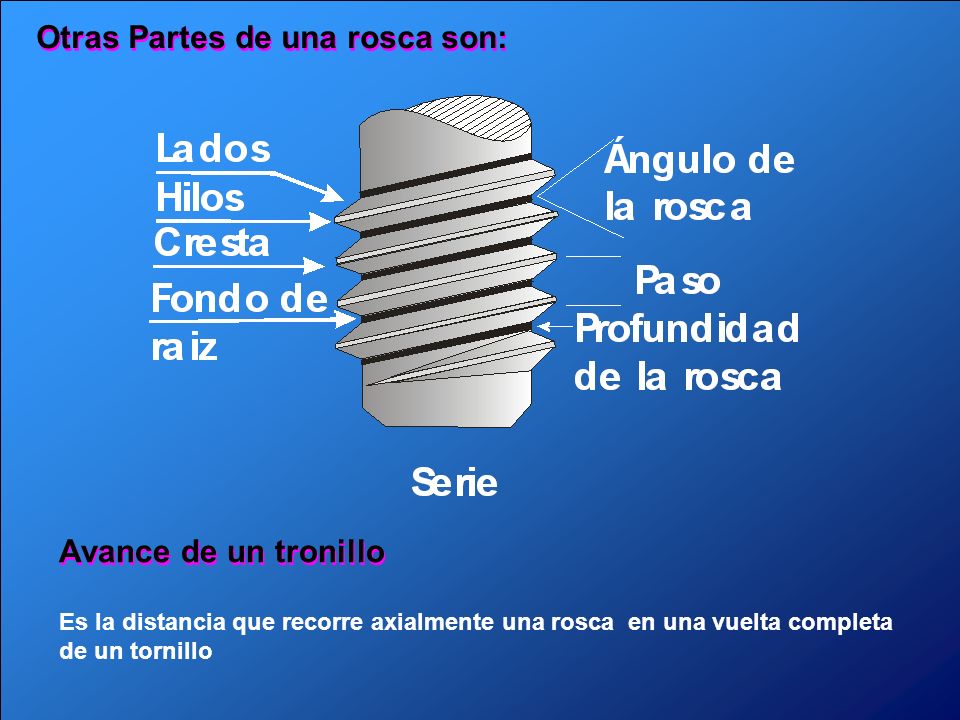

4 Es la distancia que recorre axialmente una rosca en una vuelta completa de un tornillo Otras Partes de una rosca son: Otras Partes de una rosca son: Avance de un tronillo Avance de un tronillo

5 Rosca de V aguda a 60º Para ajustes por fricción, se usa en las tuberías de latón Forma de las roscas de los tornillos Forma de las roscas de los tornillos Nacional americana Con fondos y crestas aplanados, sustituyo a la V aguda Unificada externa Rosca estándar en USA, Canadá y Gran Bretaña, su cresta puede ser plana o redondeada

6 Forma de las roscas de los tornillos De filete cuadrado Es teóricamente la rosca para transmitir potencia, pero presenta dificultad con las tuercas partidas para desarmarse, y es sustituida por la rosca Acme Rosca Acme Muy fuerte, se corta con facilidad y de fácil desmontaje, puede desprenderse fácilmente de una tuerca partida Whitworth Rosca estándar británica, esta siendo desplazada por la unificada, aplicaciones igual a la nacional americana

7 De tornillo sin fin Similar a la Acme pero mas profunda, se usa en ejes para transmitir potencia a coronas y ruedas dentadas Forma de las roscas de los tornillos De sección de nudillos generalmente se lamina en hojas metálicas o fundidas, se usa en formas modificadas, lámparas eléctricas, receptáculos, tapones de botellas, entre otros Dientes de sierra Diseñada para transmitir potencia en una sola dirección, se usa en cerraduras de culatas de pistolas, en gatos, en masos de hélices de avión

8 Existen dos tipos de tornillos, los tirafondo para madera y los denominados de uso para metal, están fabricados de hierro dulce o acero y pueden ser: Uniones desarmables segunda parte Uniones desarmables segunda parte Cabeza redonda Cabeza redonda Cabeza avellanada Cabeza avellanada Cabeza hexagonal Cabeza hexagonal Cabeza alomada o de cerrajería Cabeza alomada o de cerrajería Tornillos Tornillos

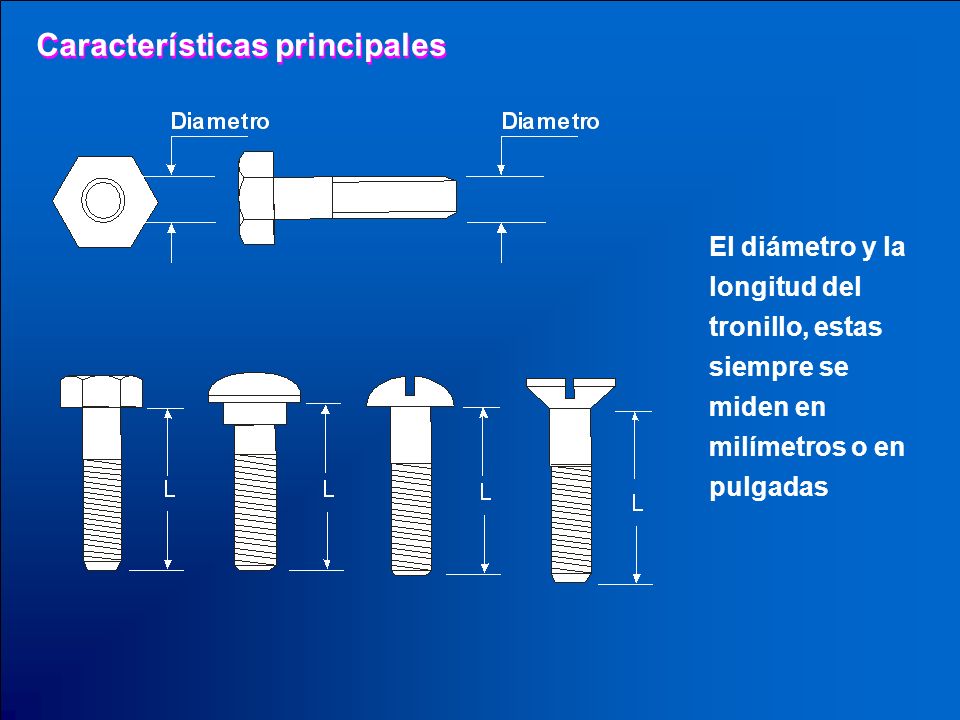

9 Características principales Características principales El diámetro y la longitud del tronillo, estas siempre se miden en milímetros o en pulgadas

10 Tuercas Tuercas Pieza metálicas con un orificio en el centro que sirve de ajuste en el filete de el tornillo, suelen ser hexagonales o cuadradas Perno roscado Perno roscado Tuerca Tuerca Perno roscado Perno roscado

11 Tornillos Tornillos

12 Lamina nº 8 Dibujar el tormillo de cabeza hexagonal con su tueca de la siguiente proyección.

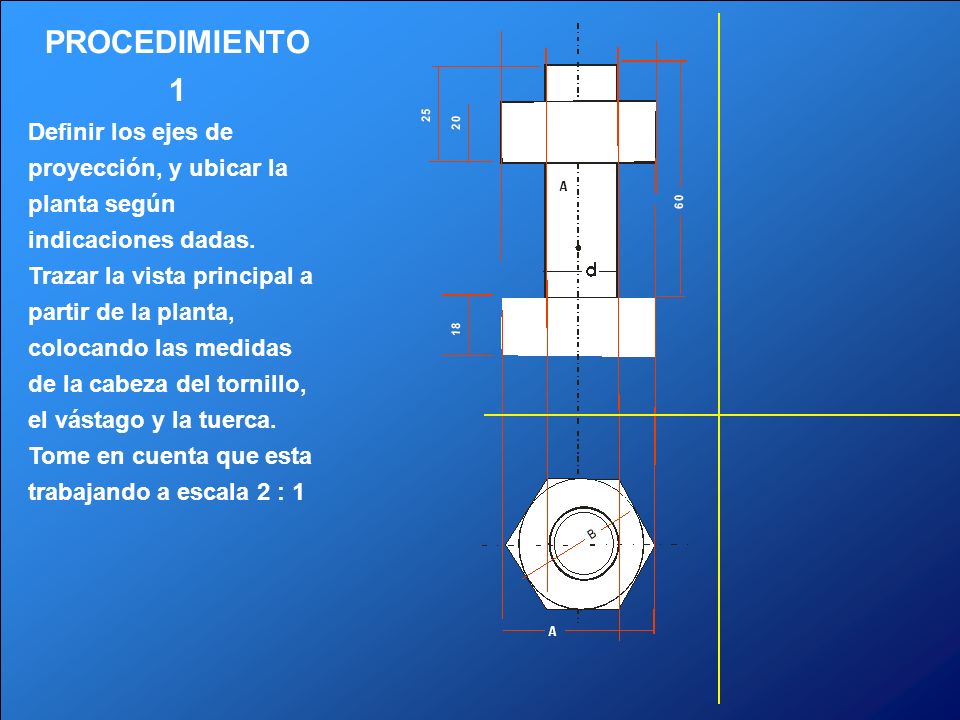

13 PROCEDIMIENTO 1 Definir los ejes de proyección, y ubicar la planta según indicaciones dadas. Trazar la vista principal a partir de la planta, colocando las medidas de la cabeza del tornillo, el vástago y la tuerca. Tome en cuenta que esta trabajando a escala 2 : 1

14 PROCEDIMIENTO 2 Trazar los arcos que forman; primero la guía del vástago. (arco r) Posteriormente, ubicar los arcos centrales que están en los hexágonos de la tuerca y la cabeza del tornillo, según indica el grafico.

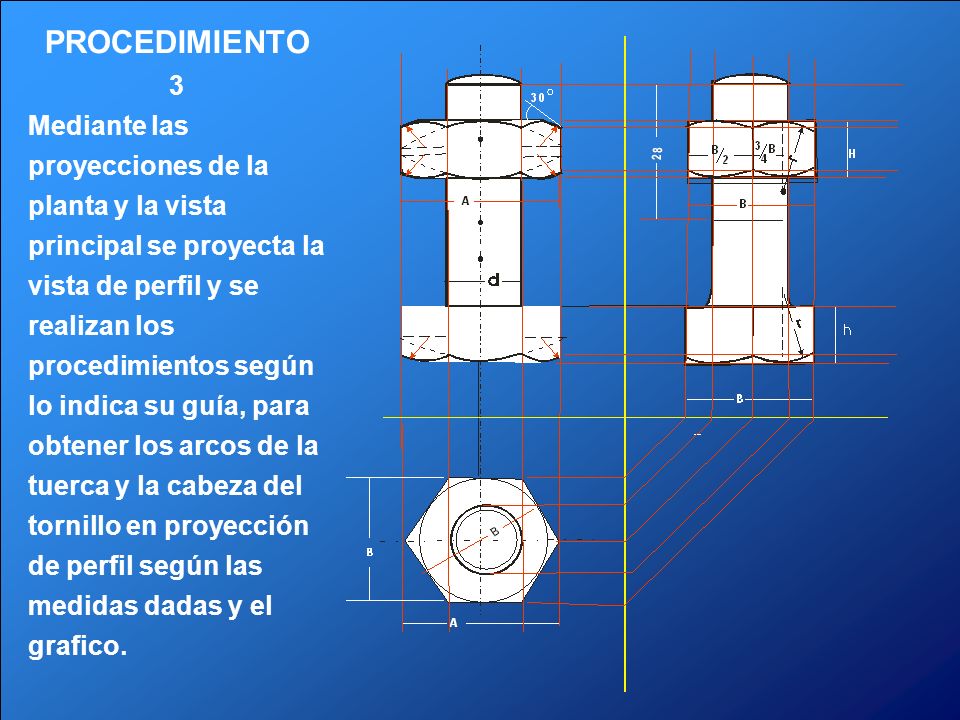

15 PROCEDIMIENTO 3 Mediante las proyecciones de la planta y la vista principal se proyecta la vista de perfil y se realizan los procedimientos según lo indica su guía, para obtener los arcos de la tuerca y la cabeza del tornillo en proyección de perfil según las medidas dadas y el grafico.

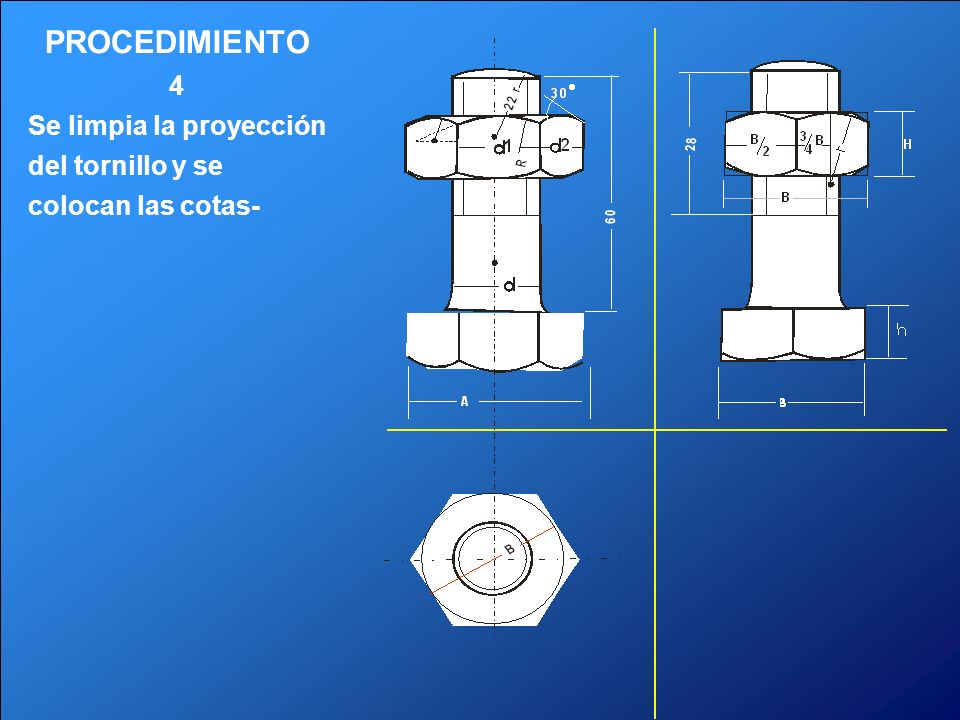

16 PROCEDIMIENTO 4 Se limpia la proyección del tornillo y se colocan las cotas-

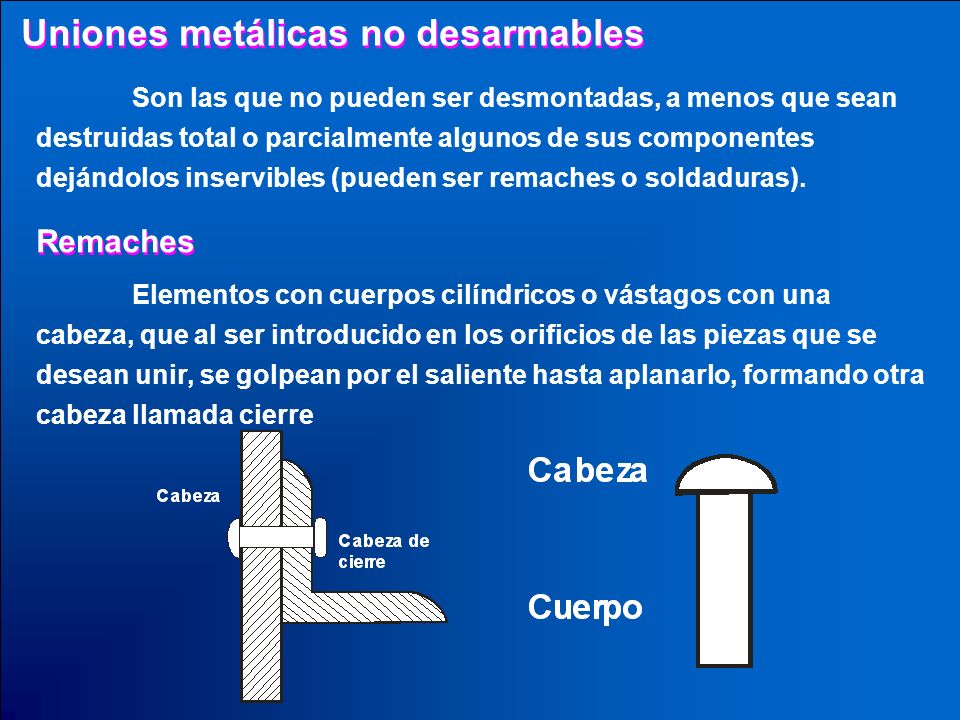

17 Uniones metálicas no desarmables Uniones metálicas no desarmables Son las que no pueden ser desmontadas, a menos que sean destruidas total o parcialmente algunos de sus componentes dejándolos inservibles (pueden ser remaches o soldaduras). Remaches Remaches Elementos con cuerpos cilíndricos o vástagos con una cabeza, que al ser introducido en los orificios de las piezas que se desean unir, se golpean por el saliente hasta aplanarlo, formando otra cabeza llamada cierre

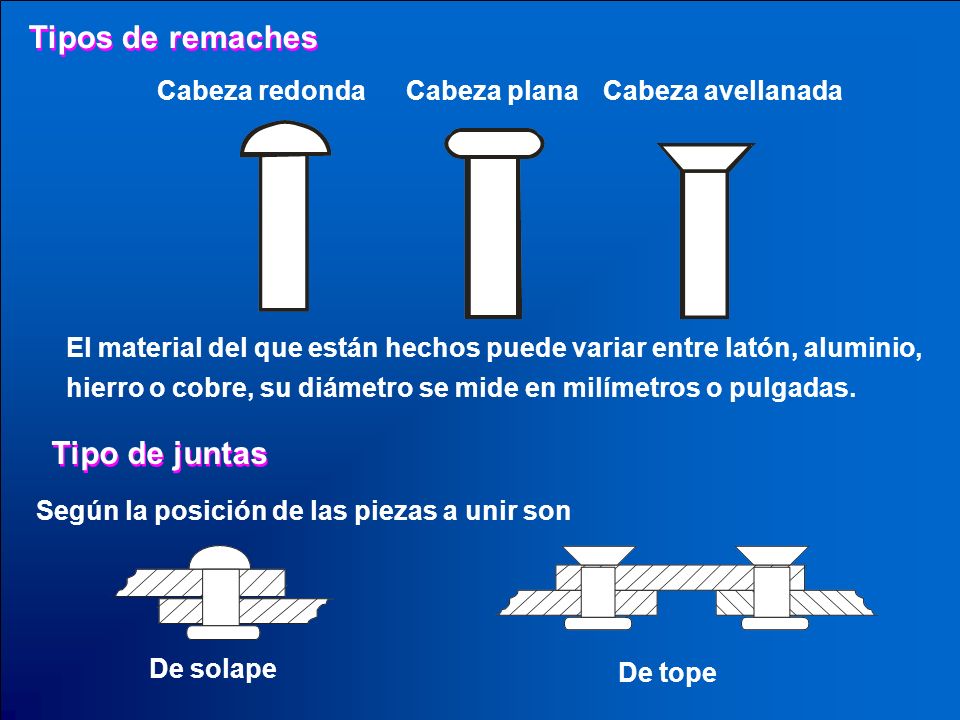

18 Tipos de remaches Tipos de remaches Cabeza redonda Tipo de juntas Tipo de juntas Según la posición de las piezas a unir son Cabeza planaCabeza avellanada El material del que están hechos puede variar entre latón, aluminio, hierro o cobre, su diámetro se mide en milímetros o pulgadas. De solape De tope

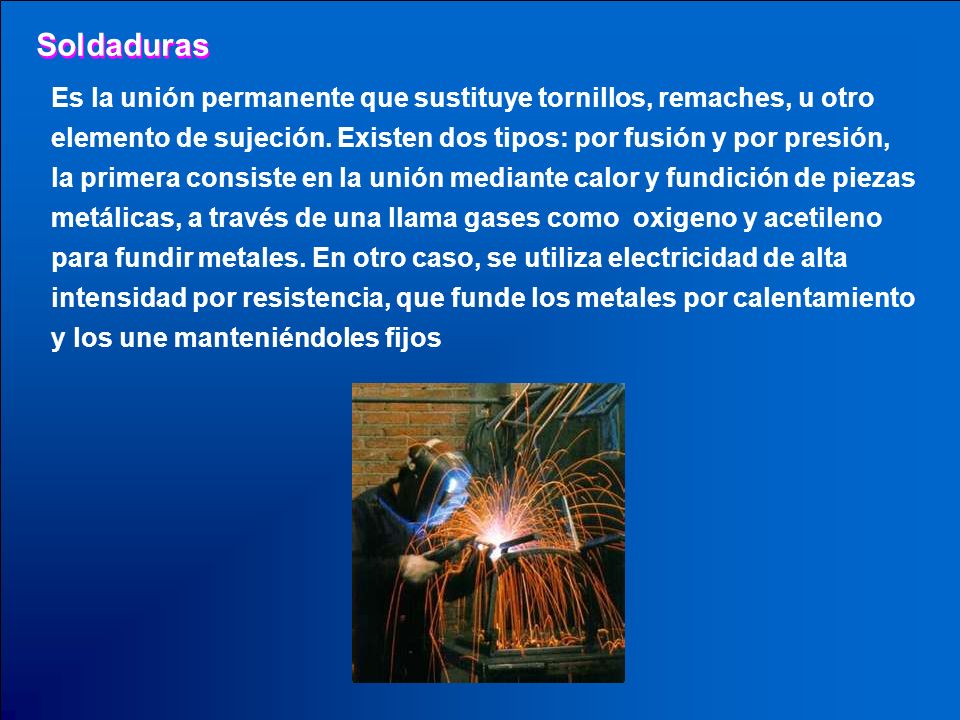

19 Soldaduras Soldaduras Es la unión permanente que sustituye tornillos, remaches, u otro elemento de sujeción. Existen dos tipos: por fusión y por presión, la primera consiste en la unión mediante calor y fundición de piezas metálicas, a través de una llama gases como oxigeno y acetileno para fundir metales. En otro caso, se utiliza electricidad de alta intensidad por resistencia, que funde los metales por calentamiento y los une manteniéndoles fijos

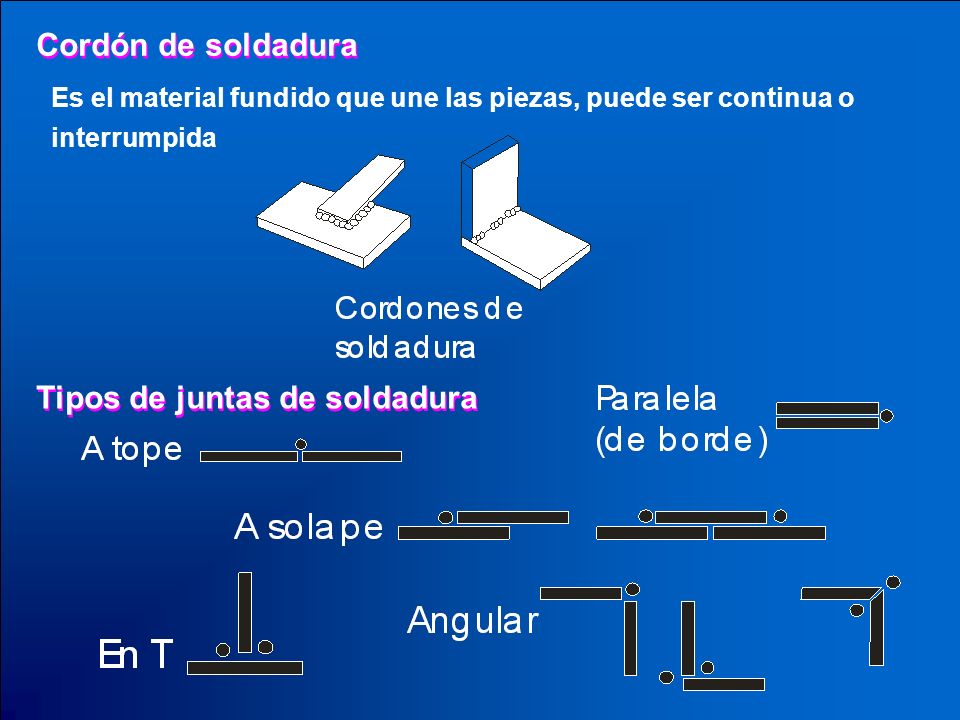

20 Cordón de soldadura Cordón de soldadura Es el material fundido que une las piezas, puede ser continua o interrumpida Tipos de juntas de soldadura Tipos de juntas de soldadura

21

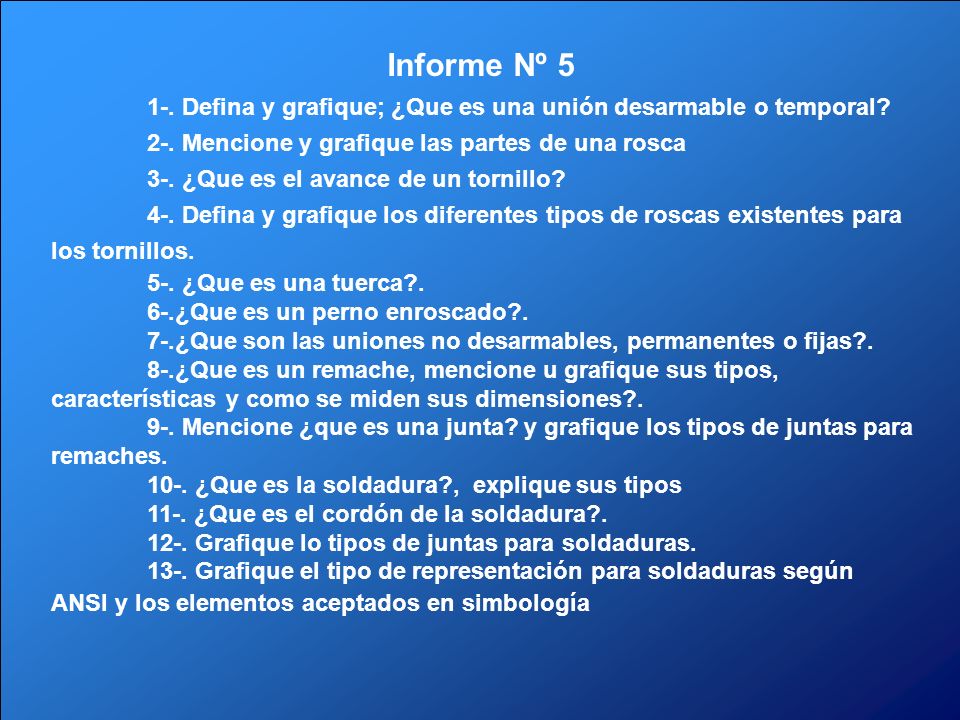

22 Informe Nº 5 1-. Defina y grafique; ¿Que es una unión desarmable o temporal? 2-. Mencione y grafique las partes de una rosca 3-. ¿Que es el avance de un tornillo? 4-. Defina y grafique los diferentes tipos de roscas existentes para los tornillos. 5-. ¿Que es una tuerca?. 6-.¿Que es un perno enroscado?. 7-.¿Que son las uniones no desarmables, permanentes o fijas?. 8-.¿Que es un remache, mencione u grafique sus tipos, características y como se miden sus dimensiones?. 9-. Mencione ¿que es una junta? y grafique los tipos de juntas para remaches. 10-. ¿Que es la soldadura?, explique sus tipos 11-. ¿Que es el cordón de la soldadura?. 12-. Grafique lo tipos de juntas para soldaduras. 13-. Grafique el tipo de representación para soldaduras según ANSI y los elementos aceptados en simbología
