1 Mesa de Trabajo Cuadro de Herramientas

2 MESA DE TRABAJO CAJÓN Nº1 CAJÓN Nº2 CAJÓN Nº4

3 Cajon numero 2 Imagen Denominaciòn Caracteristicas Numero de unidades
Limas cuadradas Para mecanizar agujeros cuadrados 8 Limas circulares Para pulir o ajustar agujeros redondos 11 Limas planas Para pulir superficies 16

4 Cajón nº2 Limas triangulares
Para ajustar angulos entrantes e inferiores a 90º 12 Limas media curva Utilizadas para superficies curvas 4 Limas para madera Recomendadas para pulir madera 5 Pincel 2

5 Limas

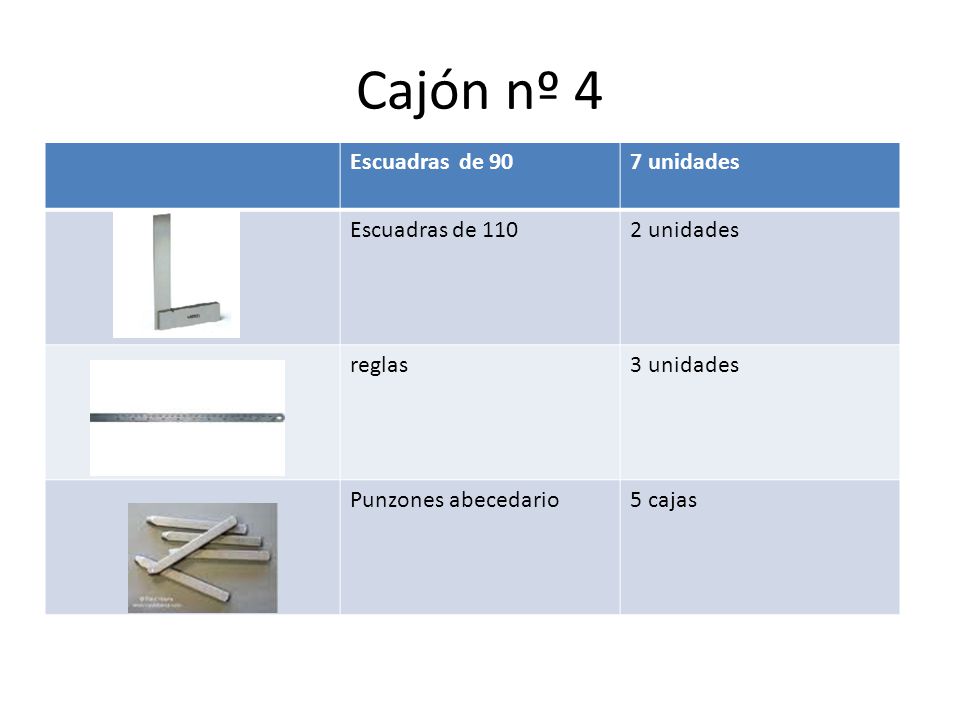

6 Cajón nº 4 Escuadras de 90 7 unidades Escuadras de 110 2 unidades
reglas 3 unidades Punzones abecedario 5 cajas

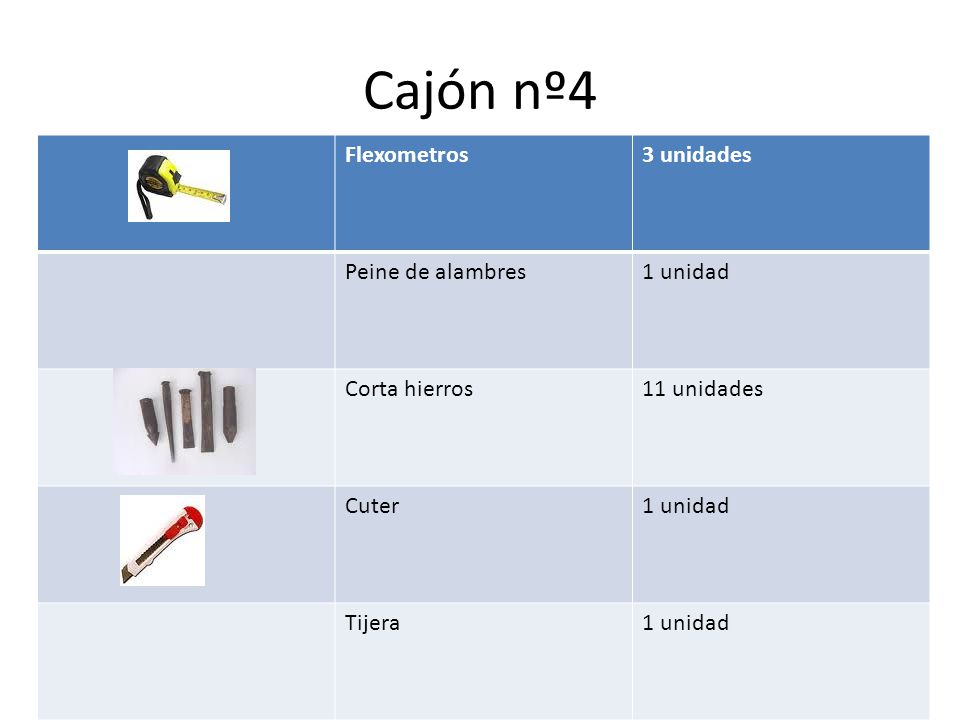

7 Cajón nº4 Flexometros 3 unidades Peine de alambres 1 unidad
Corta hierros 11 unidades Cuter Tijera

8 Reglas y escuadras

9 Cuadro de Herramientas

10 Cuadro de herramientas
Imagen nombre Características Nº de unidades Llave de tubo Herramientas manuales destinadas a ejercer el esfuerzo de torsión necesario para apretar o aflojar tornillos o tuercas que posean la cabeza que corresponde con la boca de la llave. Aleación de cromo y vanadio 11 De 29 a 14 y de 10 a 16 Faltan: 12 y 13 Llave combinada 18 De 23 a 19 de 17 a 15 y de 12 a 6 Faltan: 13, 14 y 18 Destornillador estrella Apretar y aflojar tornillos compuesto por mango, vástago y cabeza 4 unidades de diversos tamaños

11 Cuadro de herramientas
imagen nombre características Nº de unidades Destornillador plano Apretar y aflojar tornillos compuesto por mango, vástago 8 unidades de diversos Llave inglesa Para apretar y aflojar tornillos con la particularidad de que pueden variar la apertura de sus quijadas en función del tamaño de la tuerca 2 unidades 250mm 10” y 12” sierra Consiste en una hoja con el filo adentado y se maneja a mano 1 unidad Llaves ele Usada para atornillar y desatornillar tornillos que tienen cabeza hexagonal interior 13 unidades de 17 a 4 y 2 Falta la 3 Cuadro de herramientas

12 Cuadro de herramientas
imagen nombre características Nº de unidades Martillo de teflón Golpeo más sensible y efecto sonoro nulo debido al efecto inhibidor de la parte activa de teflón y dañan menos que los metálicos 1 unidad Llave de rueda En modo de cruz ideal para cambiar ruedas de vehículos 19, 22, 17 y 13/16 Martillo Para golpear, causando desplazamientos o deformación. Consiste en un mango normalmente de madera y con una cabeza pesada de metal Cuadro de herramientas

13 Cuadro de herramientas
Imagen nombre caracteristicas Nº de unidades Llave estrella Herramientas manuales destinadas a ejercer el esfuerzo de torsión necesario para apretar o aflojar tornillos o tuercas que posean la cabeza que corresponde con la boca de la llave. Aleación de cromo y vanadio 10 unidades de 29 a 14 y de 9 a 6 Faltan: de 13 a 10 Llave fija 12 unidades de 32 a 6

14 Cuadro de herramientas
imagen nombre caracteristicas Nº de unidades Alicates punta fina Termina en dos piezas cilíndricas o cónicas y se emplean especialmente para doblar alambres en forma de anillo etc. 2 unidades Estuche de brocas Diferentes brocas para diferentes tipos de agujeros 13 unidades Tijeras corta chapa Para cortar acero fino, laminas de aluminio, cobre, etc. Cuadro de herramientas

15 Cuadro de herramientas
imagen nombre caracteristicas Nº de unidades Vasos para la carraca Adaptadores para la carraca, para diferentes tipos de tornillos o tuercas 17 unidades 32, 30, 27, 24, 22, y de 20 a 10 Faltan: 31, 29, 28, 26, 25, 23, 21 Alicate de presión o llave de perro Consiste en un sistema de palancas y muelles que hacen que el alicate se quede con las mordazas apretadas sobre 1 unidad Cuadro de herramientas

16 Cuadro de herramientas
imagen nombre características Nº de unidades alicate Tienen la boca cuadrada ligeramente estirada en su interior y con los brazos algo encorvados que sirven para doblar alambre, sujetar pequeñas piezas 1 unidad Cortacable Para cortar los cables Carraca Sirven para apretar de una forma más rápida un tornillo o tuerca Cuadro de herramientas

17 Cuadro de herramientas
imagen nombre características Nº de unidades cortatubo Para cortar tubos de cobre, latón y aluminio 1 unidad Articulado carraca Es un elemento de transmisión del giro Taladro manual Hace el mismo trabajo k el taladro pero manualmente rota

18 Cuadro de herramientas
imagen nombre características Nº de unidades cúter se utiliza en varias ocupaciones y trabajo para una amplia diversidad de propósitos, como pelar o quitar el plástico aislante a los cables eléctricos. 1 unidad rota Mango fijo para carraca Sirven para apretar de una forma más rápida un tornillo o tuerca y son más resistentes 2 unidades Brazos para la carraca Se colocan en la carraca para acceder a sitios mas complicados Corto 1 unidad Largo 1 unidad

19 Cuadro de herramientas
imagen nombre características Nº de unidades Tarro grinding paste Aplicado, pule y deslustra 1 unidad corta hierro Herramienta que se golpea en un extremo y produce el corte por el otro falta Llave ganica para hidráulica Se utiliza para los tubos de hidráulica

20 Cuadro de herramientas
Imagen nombre caracteristicas Nº de unidades Cinta “americana” Se utiliza para unir objetos de manera temporal falta punteros Sirven para marcar una señal para un taladrado mejor 4 unidades cincel Una herramienta manual de corte diseñada para cortar, ranura o desbastar material en frío mediante el golpeo que se da con un martillo adecuado. 1 unidad

21 Cuadro de herramientas
imagen nombre caracteristicas Nº de unidades taladro Herramienta para perforar orificios de diversos tamaños falta
