1 Representación de uniones soldadas
CONCEPTO DE SOLDADURA: Unión de dos piezas de metal del mismo material o semejantes, formando una sola pieza, mediante de fusión localizada, con o sin aporte de material. Asegura resistencia y cohesión igual al la del material base Notable desarrollo, sustituye al remachado y con grandes ventajas sobre la forja y la fundición. Muy buenas aplicaciones para la reparación y reconstrucción Se aplica en muchas áreas principalmente en la industria mecánica y la construcción de estructuras metálicas y en la industria naval.

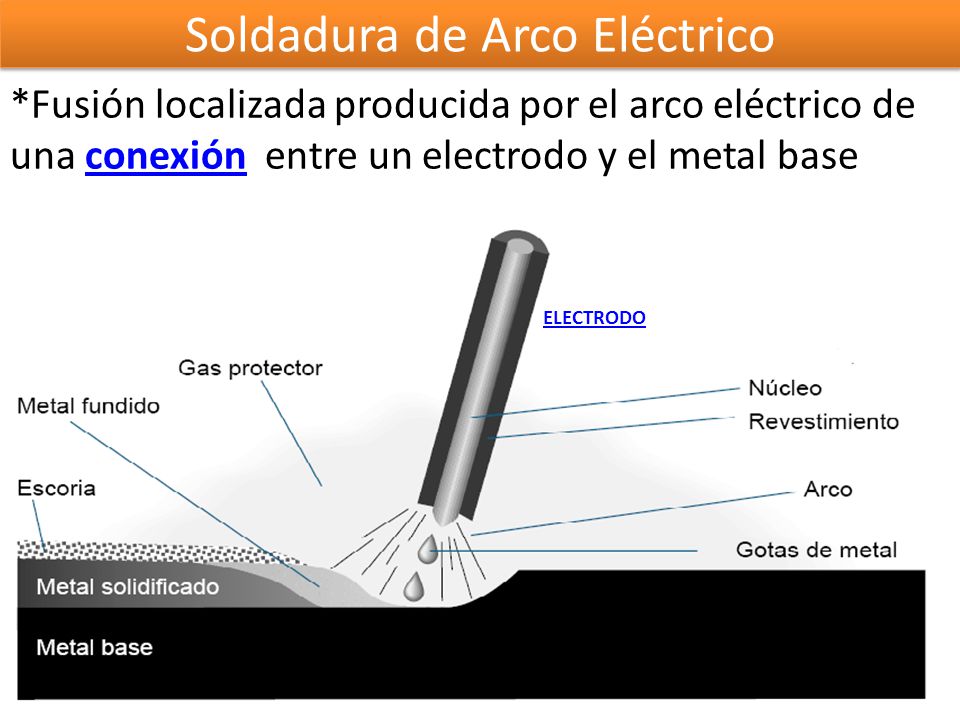

2 Soldadura de Arco Eléctrico
*Fusión localizada producida por el arco eléctrico de una conexión entre un electrodo y el metal base ELECTRODO

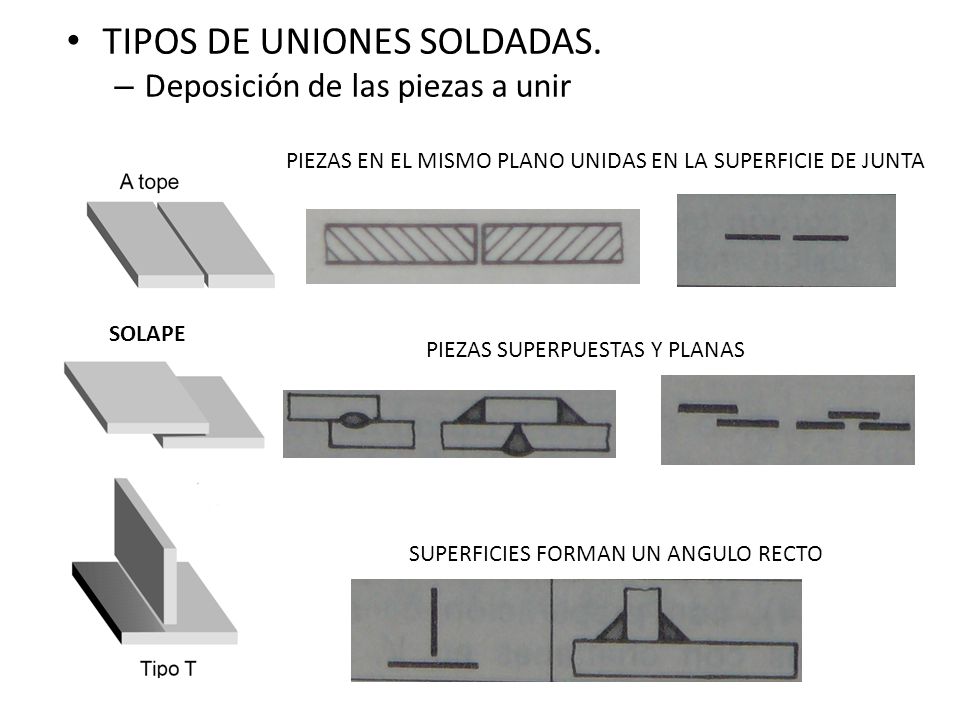

3 TIPOS DE UNIONES SOLDADAS.
Deposición de las piezas a unir PIEZAS EN EL MISMO PLANO UNIDAS EN LA SUPERFICIE DE JUNTA SOLAPE PIEZAS SUPERPUESTAS Y PLANAS SUPERFICIES FORMAN UN ANGULO RECTO

4 SUPERFICIES UNIDAS POR LOS EXTREMOS EN CUALQUIER ANGULO
VARIACION DE LA UNION A TOPE

5 Relleno Tapon

6 SIMBOLOGIA ESTRUCTURA BASICA:
LA LINEA HORIZONTAL SE DENOMINA LINEA DE REFERENCIA Y LA FLECHA APUNTA A LA JUNTA SOLDADA. A NIVEL DE LA LINEA DE REFERENCIA SE COLOCA LA INFORMACION DE LA SOLDADURA JUNTO CON EL SIMBOLO RESPECTIVO. LA LINEA QUE CONTIENE LA FLECHA PUEDE TOMAR CUALQUIER DISPOSICION DEPENDIENDO DE LAS CARACTERISTICAS DEL PLANO.

7 INFORMACION DE ESTE LADO DE LA SOLDADURA
OTRO LADO ESTE LADO INFORMACION DEL OTRO LADO INFORMACION DE ESTE LADO DE LA SOLDADURA

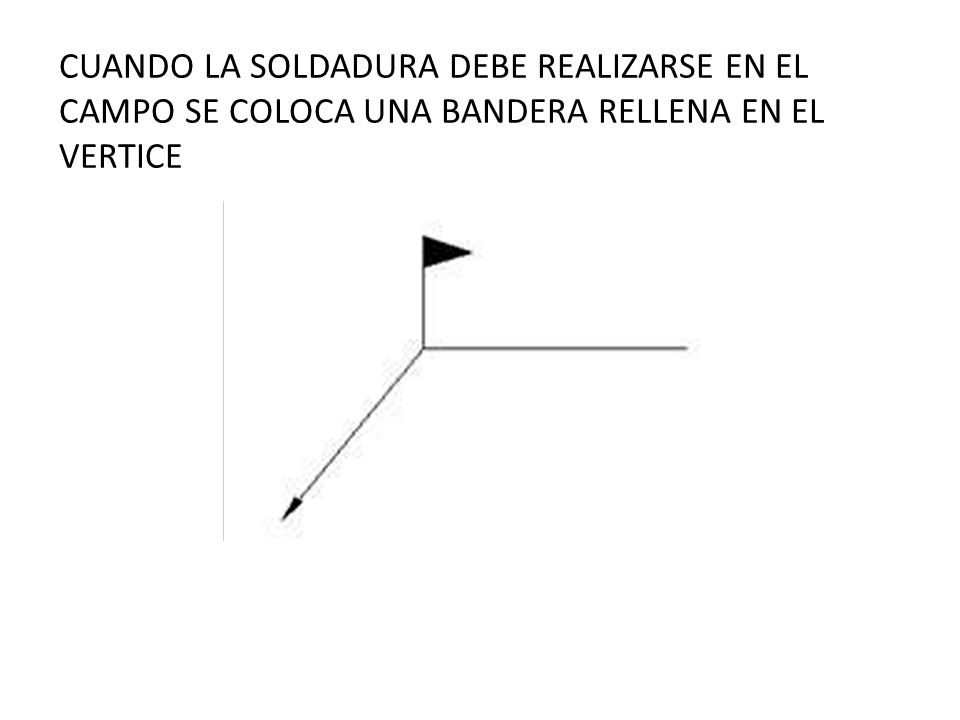

8 CUANDO LA SOLDADURA DEBE REALIZARSE EN EL CAMPO SE COLOCA UNA BANDERA RELLENA EN EL VERTICE

9 CUANDO LA SOLDADURA ES CONTINUA ALREDEDOR DE LA PIEZA SE COLOCA UN CIRCULO EN EL VERTICE

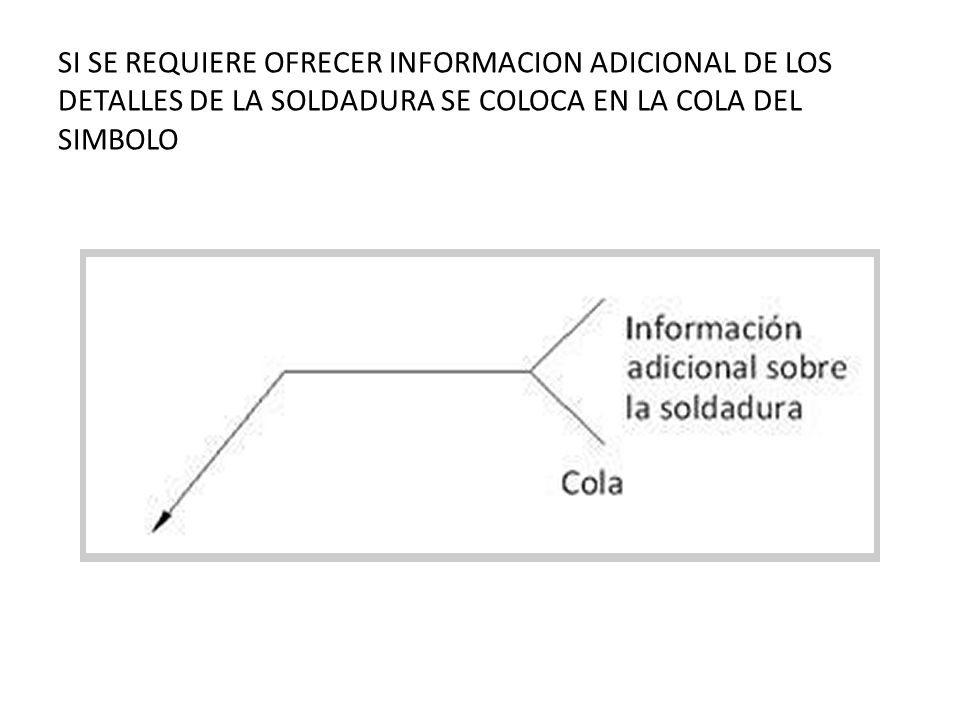

10 SI SE REQUIERE OFRECER INFORMACION ADICIONAL DE LOS DETALLES DE LA SOLDADURA SE COLOCA EN LA COLA DEL SIMBOLO

11

12 SI LA SOLDADURA ES O NO SIMETRICA SE ESPECIFICA EN LA LINEA DE REFERENCIA

13 SE PUEDEN SUPERPONER DIFERENTES TIPOS DE SOLDADURA EN CASO DE QUE SEA NECESARIO

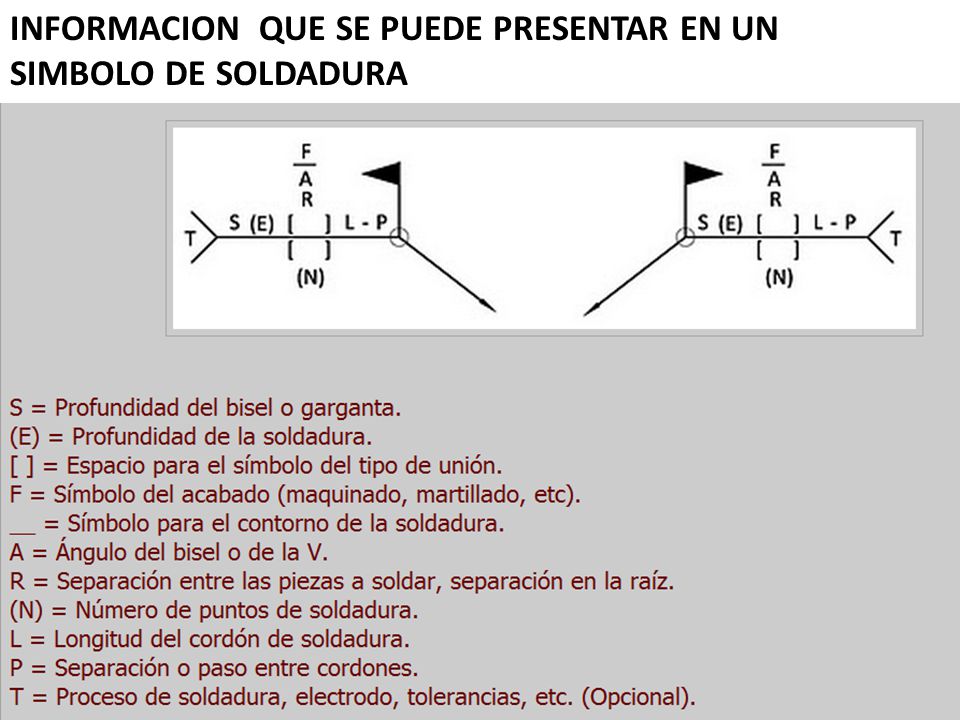

14 INFORMACION QUE SE PUEDE PRESENTAR EN UN SIMBOLO DE SOLDADURA

15 CONTORNO DE LA SOLDADURA

16 REMATE DE LA SOLDADURA

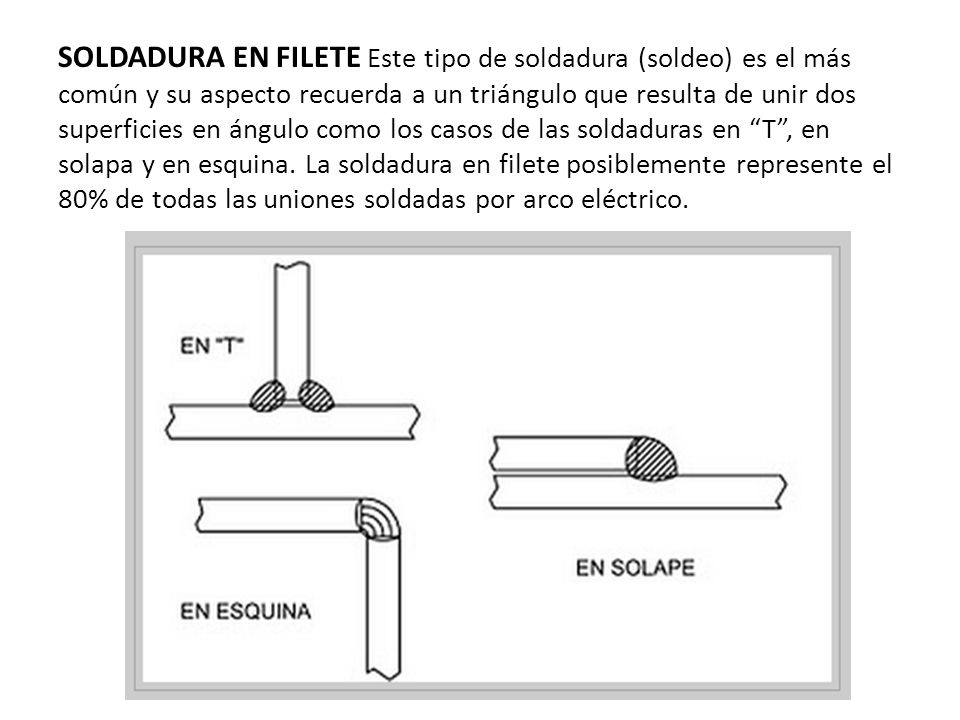

17 SOLDADURA EN FILETE Este tipo de soldadura (soldeo) es el más común y su aspecto recuerda a un triángulo que resulta de unir dos superficies en ángulo como los casos de las soldaduras en “T”, en solapa y en esquina. La soldadura en filete posiblemente represente el 80% de todas las uniones soldadas por arco eléctrico.

18 TAMAÑO DEL CORDON (Z)

19 Si los catetos del filete son iguales, en el símbolo de la soldadura se coloca el tamaño del filete (cateto) delante del elemento que representa al filete.

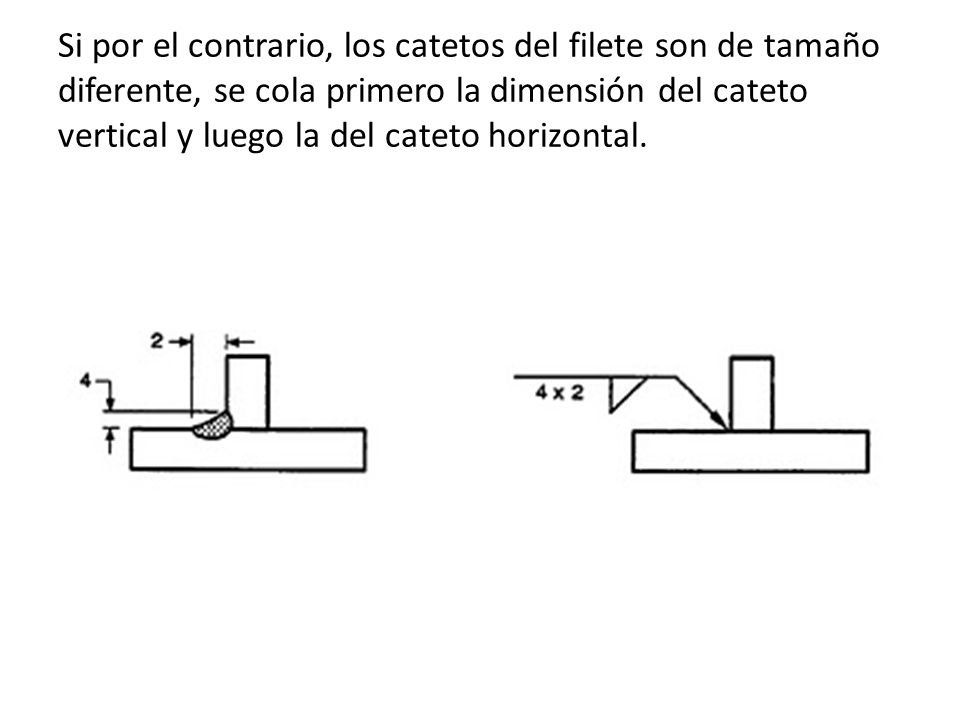

20 Si por el contrario, los catetos del filete son de tamaño diferente, se cola primero la dimensión del cateto vertical y luego la del cateto horizontal.

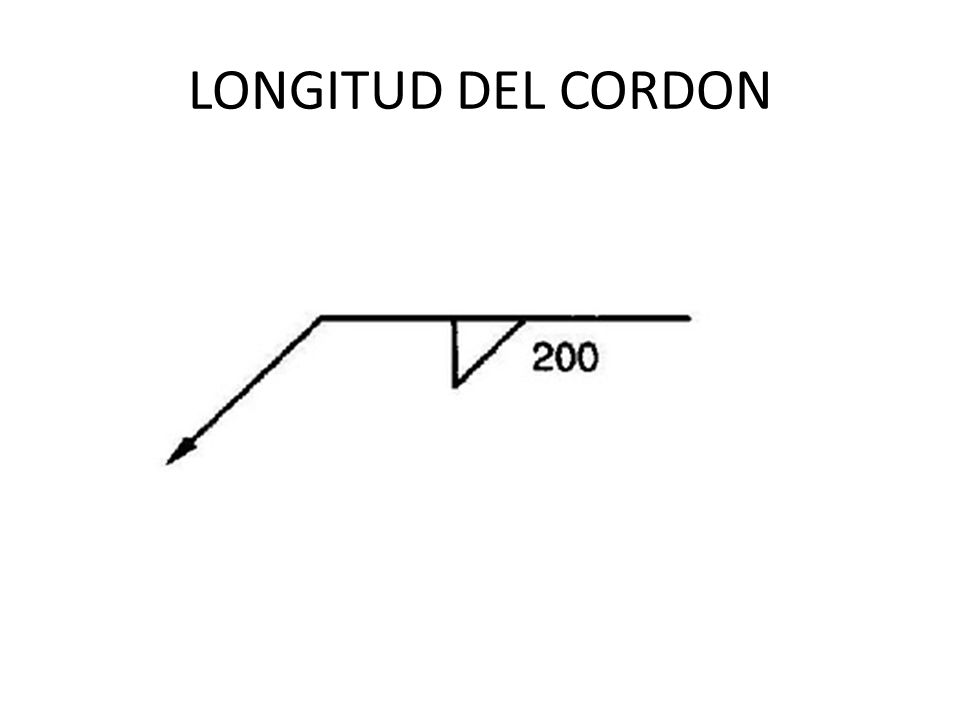

21 LONGITUD DEL CORDON

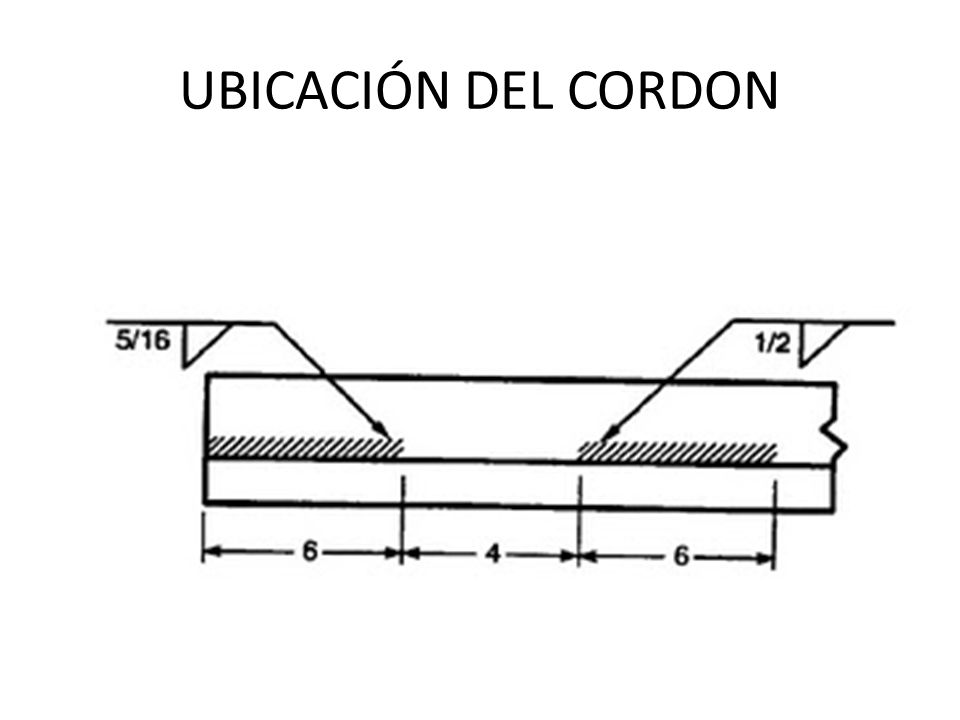

22 UBICACIÓN DEL CORDON

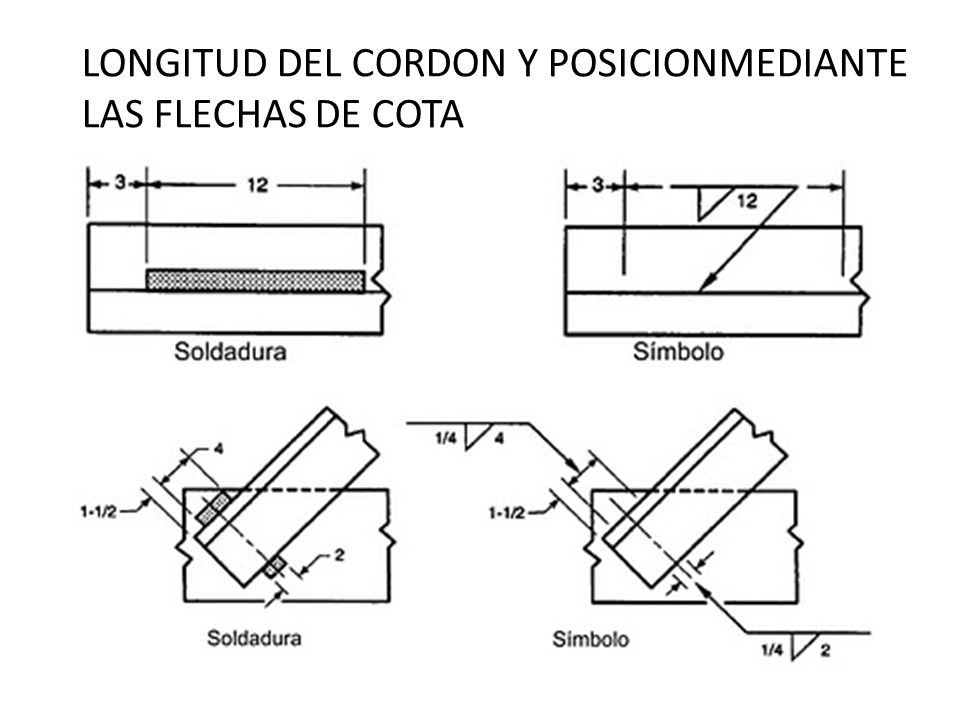

23 LONGITUD DEL CORDON Y POSICIONMEDIANTE LAS FLECHAS DE COTA

24 SOLDADURA INTERMITENTE

25 Ubicación asimétrica de los cordones

26 Combinación de soldaduras continuas y discontinuas

27 El contorno del filete de soldadura obtenido por el mismo proceso de soldar, puede ser indicado en el símbolo si es necesario, el contorno obtenido aproximadamente puede ser plano, convexo o cóncavo. El símbolo suplementario para in dicar el contorno queda expuesto en la figura siguiente.

28 Contorno final rematado

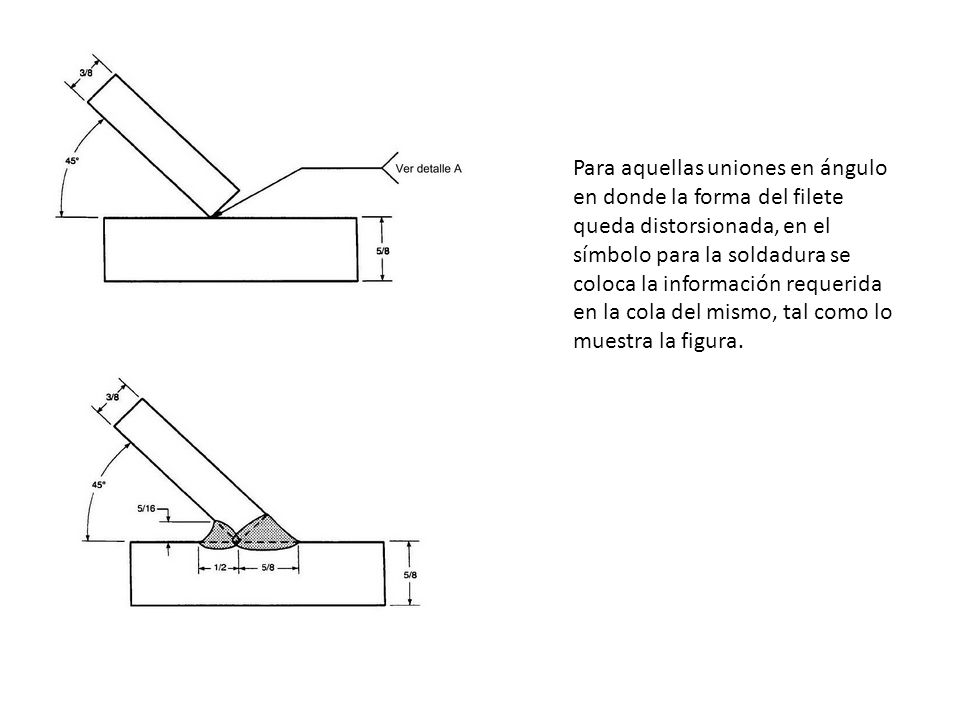

29 Para aquellas uniones en ángulo en donde la forma del filete queda distorsionada, en el símbolo para la soldadura se coloca la información requerida en la cola del mismo, tal como lo muestra la figura.

30 Profundidad del cordon

31 Separación del material base

32
