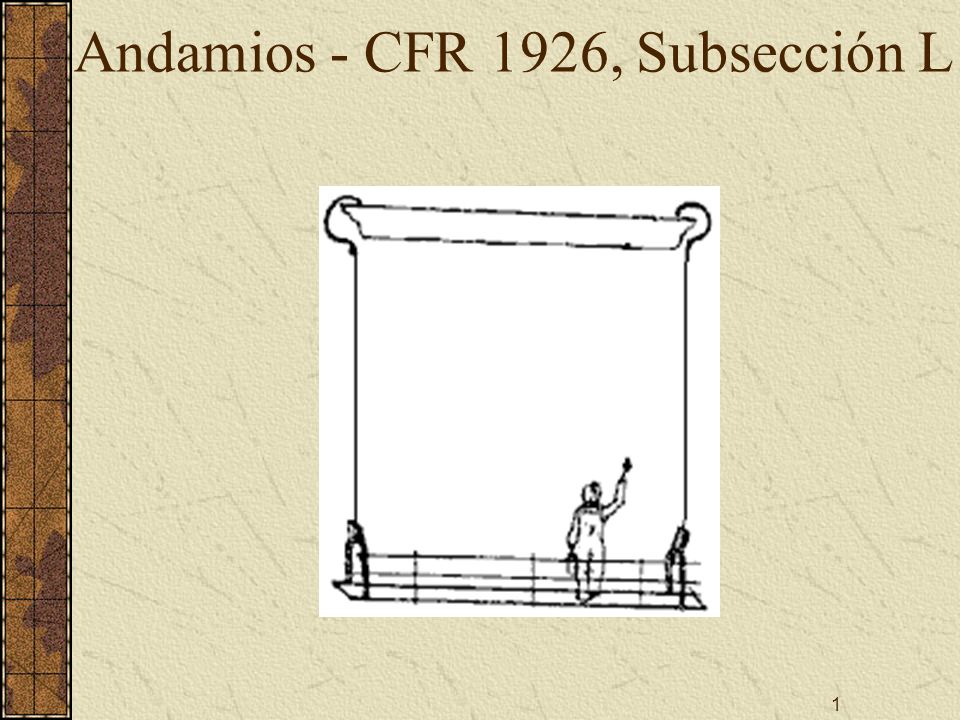

1 1 Andamios - CFR 1926, Subsección L

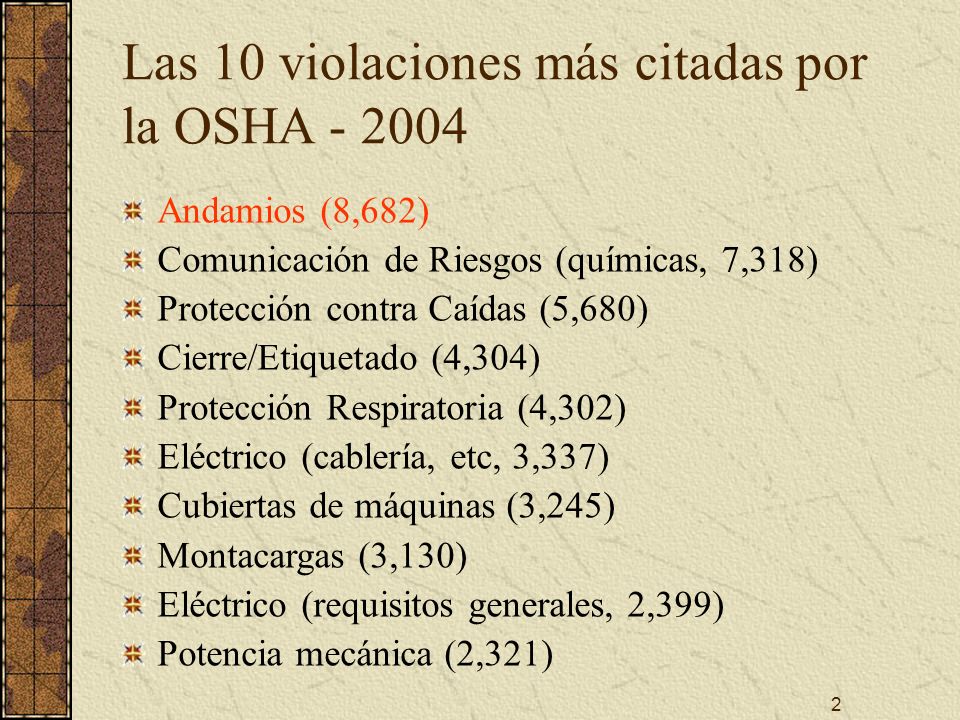

2 2 Las 10 violaciones más citadas por la OSHA - 2004 Andamios (8,682) Comunicación de Riesgos (químicas, 7,318) Protección contra Caídas (5,680) Cierre/Etiquetado (4,304) Protección Respiratoria (4,302) Eléctrico (cablería, etc, 3,337) Cubiertas de máquinas (3,245) Montacargas (3,130) Eléctrico (requisitos generales, 2,399) Potencia mecánica (2,321)

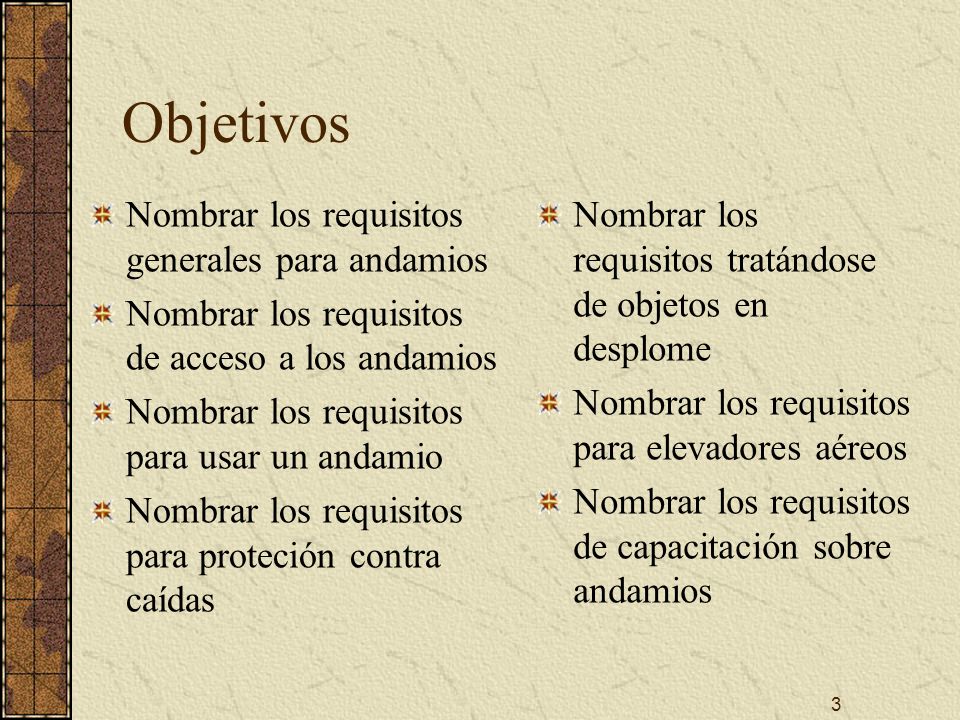

3 3 Objetivos Nombrar los requisitos generales para andamios Nombrar los requisitos de acceso a los andamios Nombrar los requisitos para usar un andamio Nombrar los requisitos para proteción contra caídas Nombrar los requisitos tratándose de objetos en desplome Nombrar los requisitos para elevadores aéreos Nombrar los requisitos de capacitación sobre andamios

4 4 Requisitos Generales Capacidades Construcción de Plataformas Andamios Sostenidos Andamios Suspendidos Acceso y uso Protección contra caídas Protección de objetos en desplome

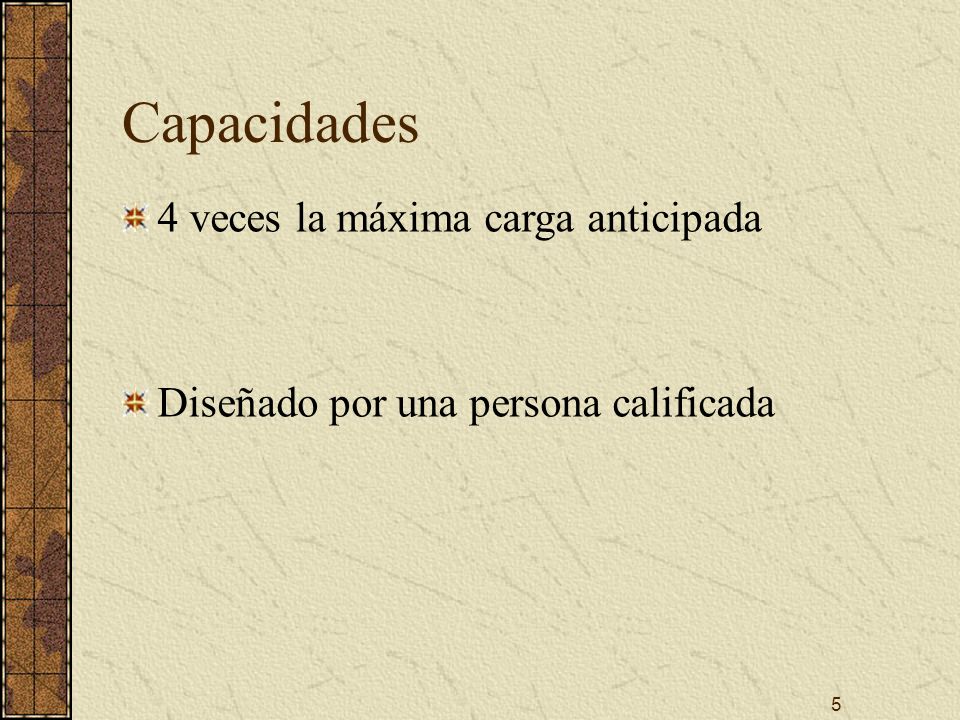

5 5 Capacidades 4 veces la máxima carga anticipada Diseñado por una persona calificada

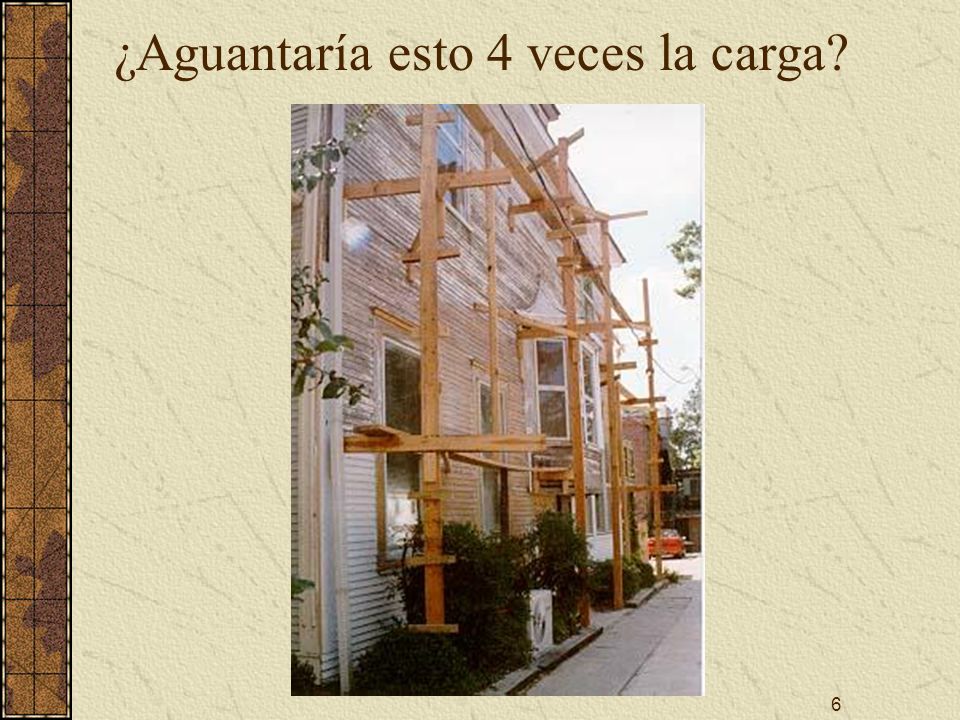

6 6 ¿Aguantaría esto 4 veces la carga?

7 7 Construcción de Plataforma de Andamio Bordes Frontales 14” o menos 18” al enlucir o tornear if plastering or lathing 3” para los arbotantes Términos de plataformas Cada término, si no está afianzado, tiene que extenderse sobre los soportes por lo menos 6 pulgadas No tiene calzo

8 8 Construcción de Plataforma de Andamio Las plataformas tienen que: Tener piso completo con grietas máximo 1 pulgada Poder aguantar su propio peso y 4 veces la carga máxima Medir por lo menos 18 pulgadas de ancho No construido correctamente

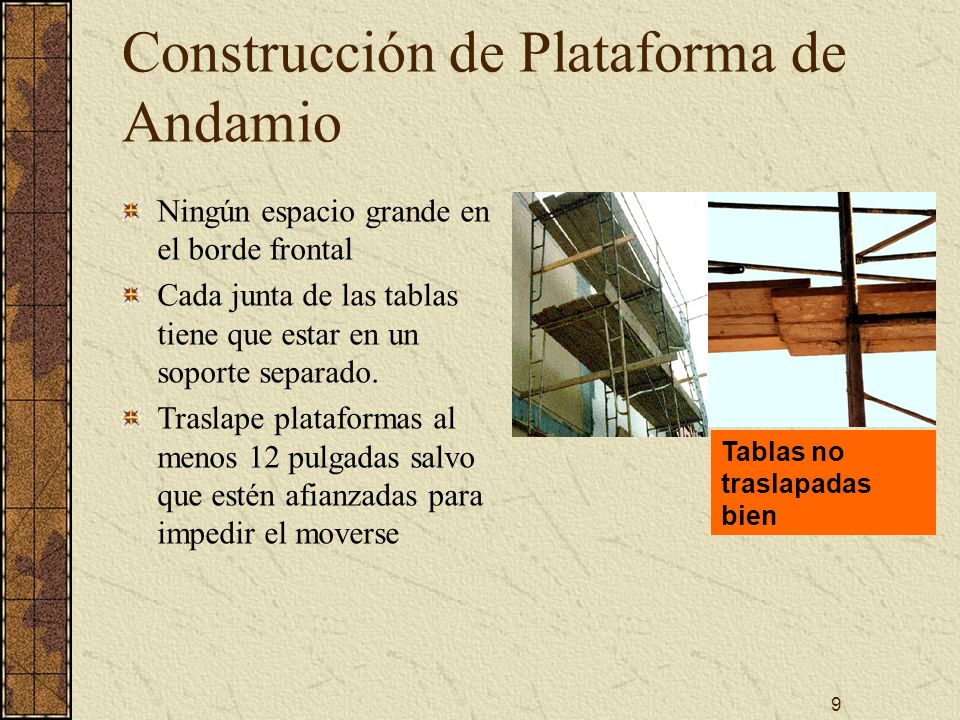

9 9 Construcción de Plataforma de Andamio Ningún espacio grande en el borde frontal Cada junta de las tablas tiene que estar en un soporte separado. Traslape plataformas al menos 12 pulgadas salvo que estén afianzadas para impedir el moverse Tablas no traslapadas bien

10 10 Construcción de Plataforma de Andamio Nada de pintura en plataformas de madera Use madera de calidad para andamios Completamente entablonado entre el soporte frontal y el soporte del barandal Componentes tienen que ser del mismo tipo y estilo Se ensambla en superficie nivelada y estable Trabe ruedas y travesaños

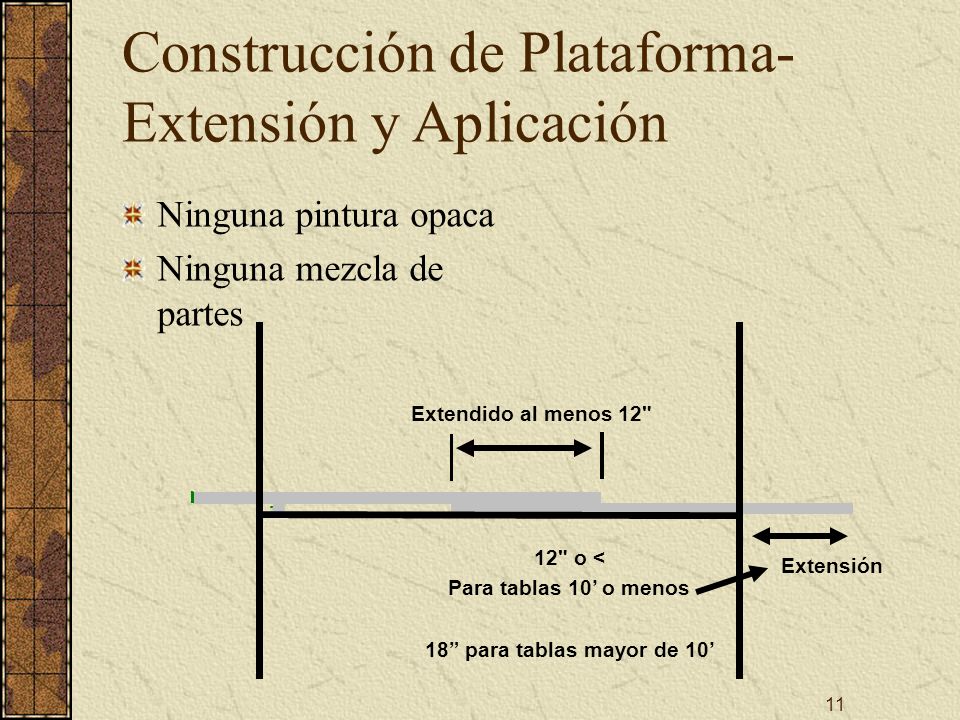

11 11 Construcción de Plataforma- Extensión y Aplicación Ninguna pintura opaca Ninguna mezcla de partes Extendido al menos 12" Extensión 12" o < Para tablas 10’ o menos 18” para tablas mayor de 10’

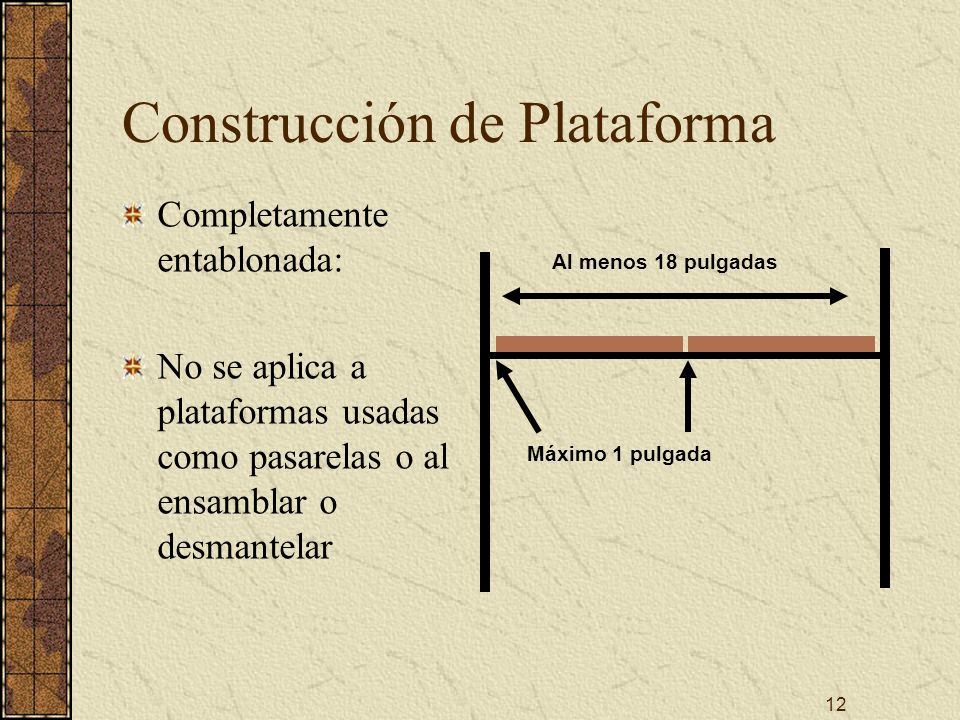

12 12 Construcción de Plataforma Completamente entablonada: No se aplica a plataformas usadas como pasarelas o al ensamblar o desmantelar Máximo 1 pulgada Al menos 18 pulgadas

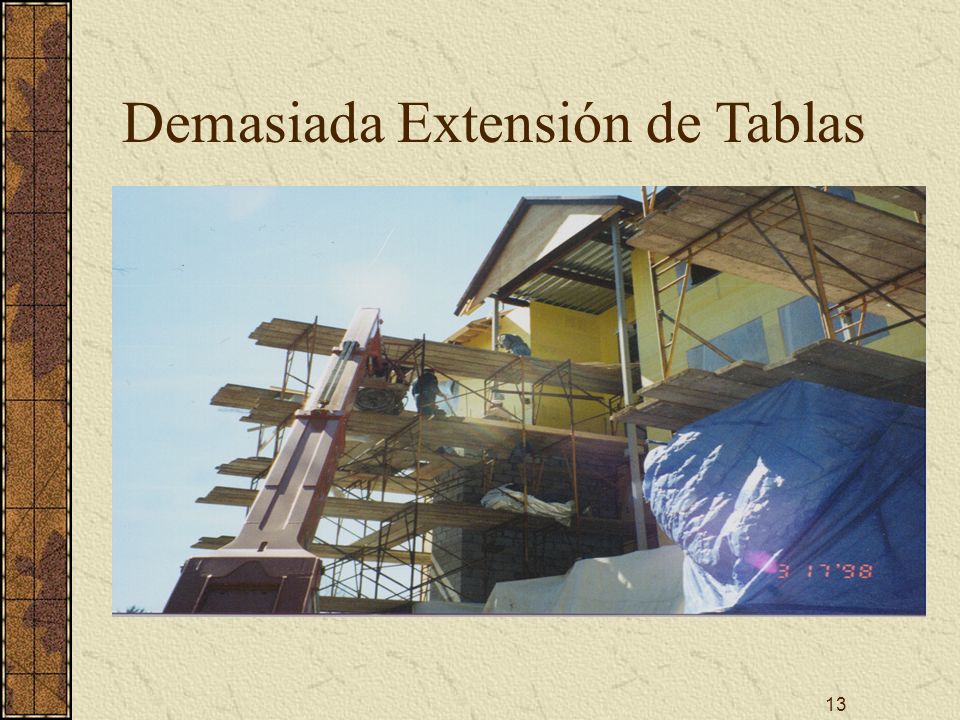

13 13 Demasiada Extensión de Tablas

14 14 ¿Completamente Entablonada?

15 15 Andamios Soportados Base firme Ningún objeto inestable No se usan cargadores frontales como soporte A plomo y apuntalado para impedir balanceo

16 16 Mala Base

17 17

18 18 ¿Es Esto un Andamio?

19 19 ¿Está a Plomo Esto?

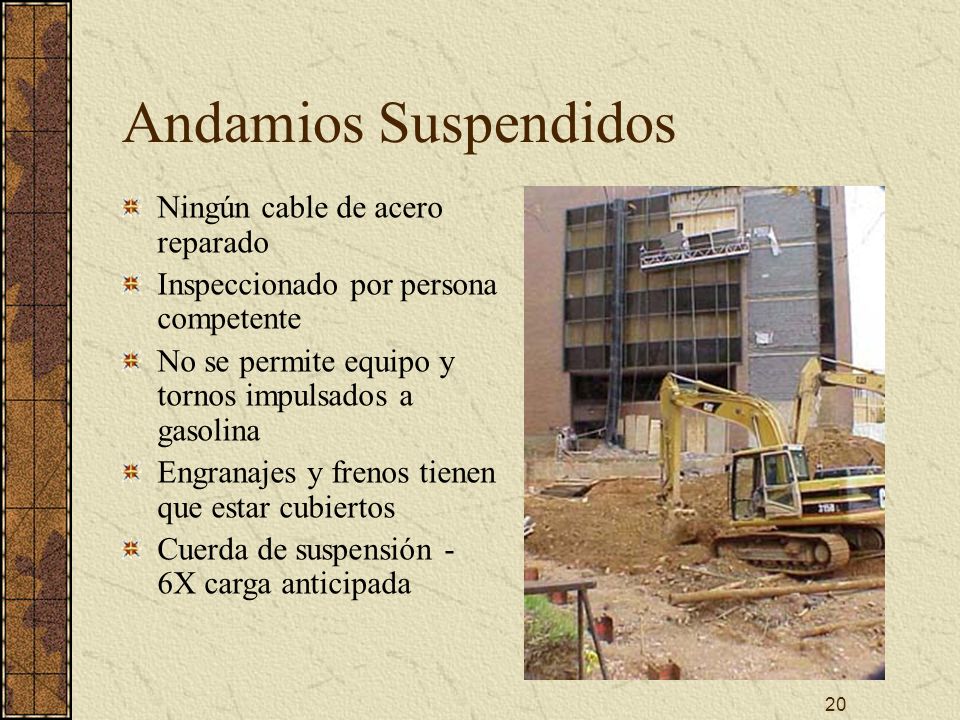

20 20 Andamios Suspendidos Ningún cable de acero reparado Inspeccionado por persona competente No se permite equipo y tornos impulsados a gasolina Engranajes y frenos tienen que estar cubiertos Cuerda de suspensión - 6X carga anticipada

21 21 Acceso al Andamio No se sube por los travesaños A usar escaleras, peldaño inferior máximo 24 pulgadas del suelo Se puede entrar de otro andamio, estructura, o torno Se pueden usar algunos extremos Extremo No se sube por los travesaños

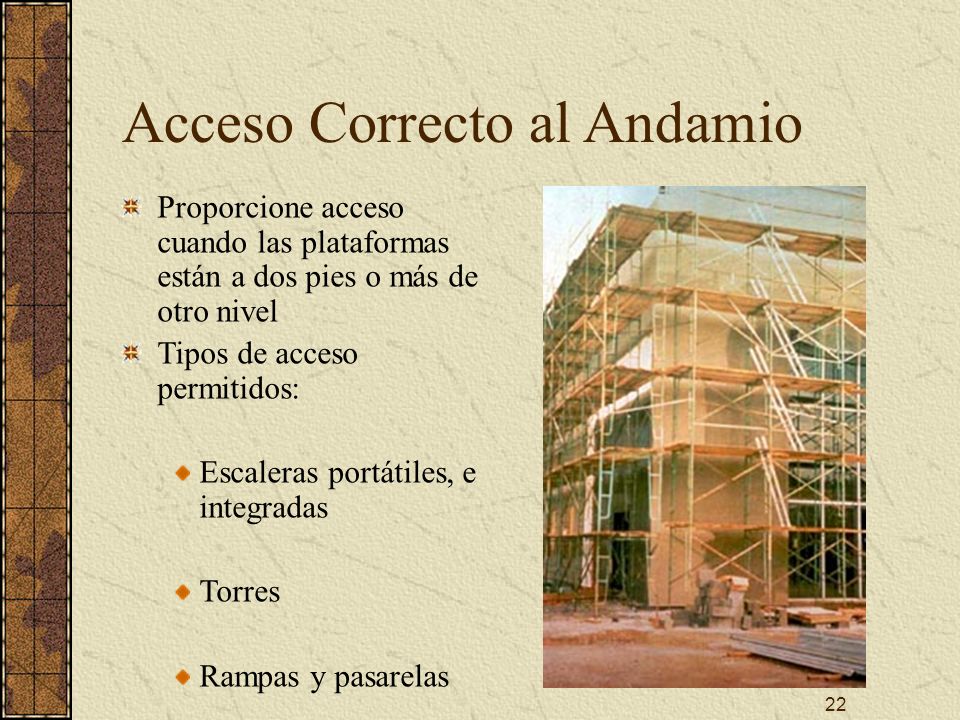

22 22 Acceso Correcto al Andamio Proporcione acceso cuando las plataformas están a dos pies o más de otro nivel Tipos de acceso permitidos: Escaleras portátiles, e integradas Torres Rampas y pasarelas

23 23 Acceso al Andamio

24 24 Acceso - Montaje/Desarme Manera segura de acceso Escaleras colocadas cuanto antes Travesaños no se usan para subir o bajar

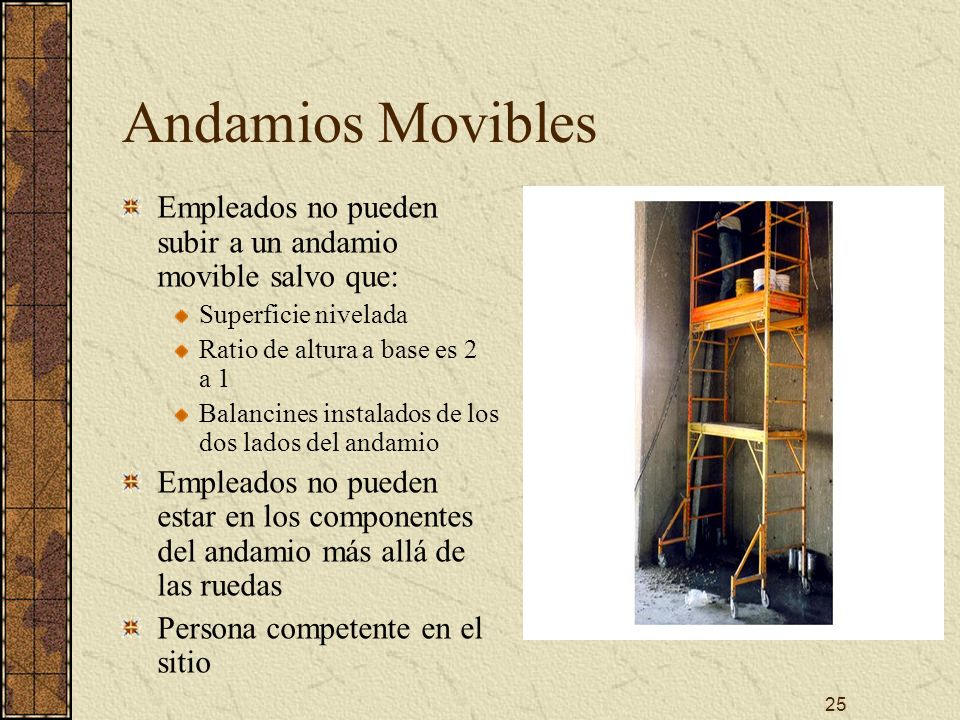

25 25 Andamios Movibles Empleados no pueden subir a un andamio movible salvo que: Superficie nivelada Ratio de altura a base es 2 a 1 Balancines instalados de los dos lados del andamio Empleados no pueden estar en los componentes del andamio más allá de las ruedas Persona competente en el sitio

26 26 Reglas Generales de Andamios No sobrecargar No se deben usar andamios provisionales Inspeccionados por persona competente Remover partes dañadas Ningún movimiento horizontal con trabajadores en el andamio Persona competente supervisa montar, mover, desmantelar, o alterar

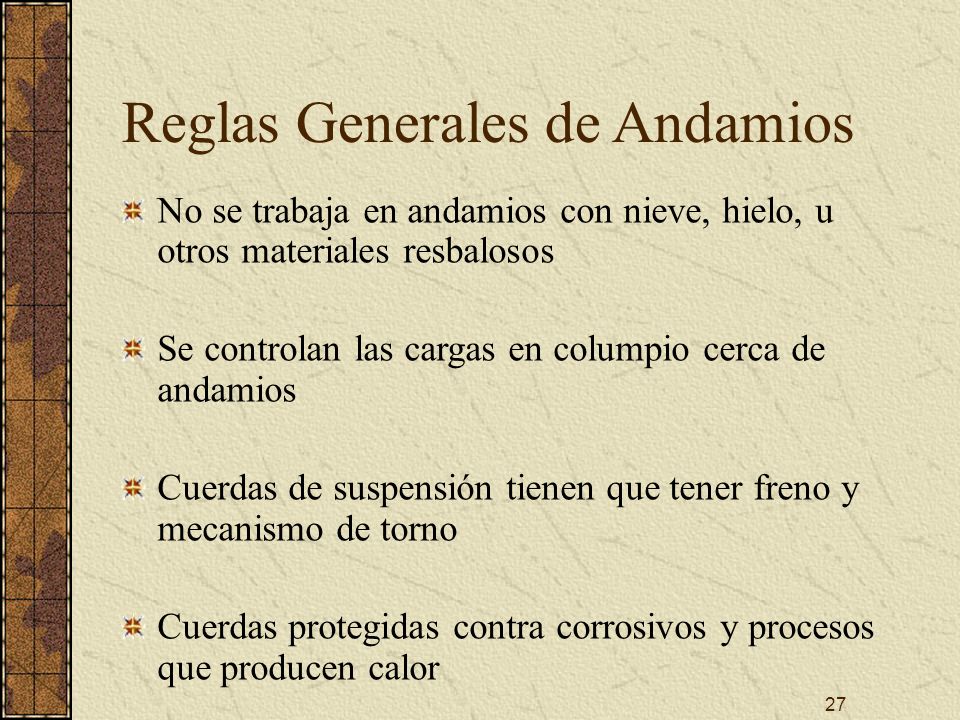

27 27 Reglas Generales de Andamios No se trabaja en andamios con nieve, hielo, u otros materiales resbalosos Se controlan las cargas en columpio cerca de andamios Cuerdas de suspensión tienen que tener freno y mecanismo de torno Cuerdas protegidas contra corrosivos y procesos que producen calor

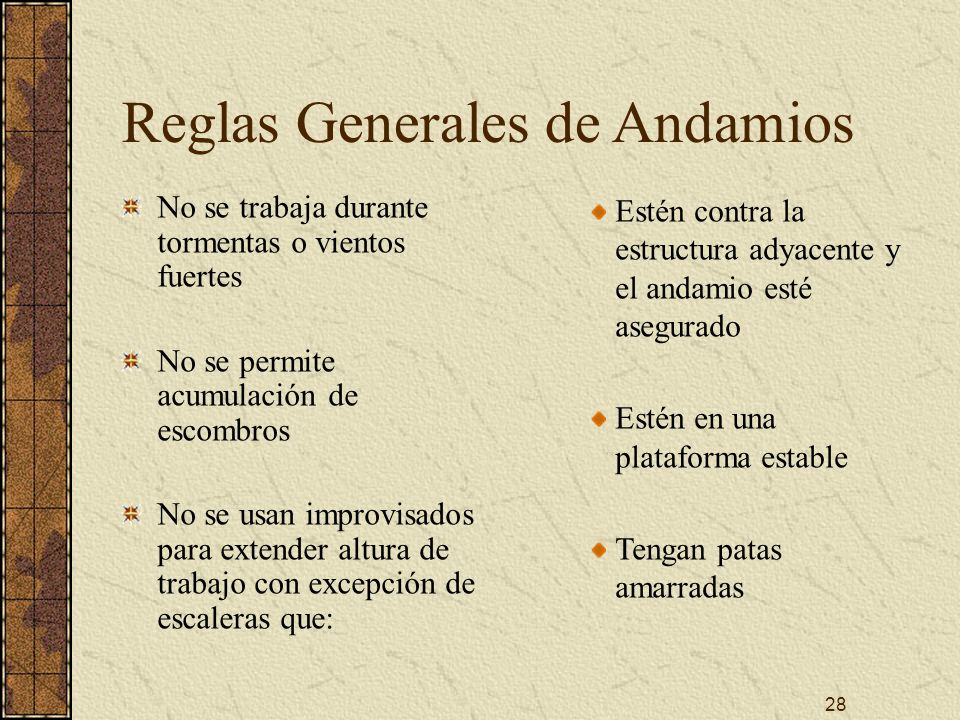

28 28 Reglas Generales de Andamios No se trabaja durante tormentas o vientos fuertes No se permite acumulación de escombros No se usan improvisados para extender altura de trabajo con excepción de escaleras que: Estén contra la estructura adyacente y el andamio esté asegurado Estén en una plataforma estable Tengan patas amarradas

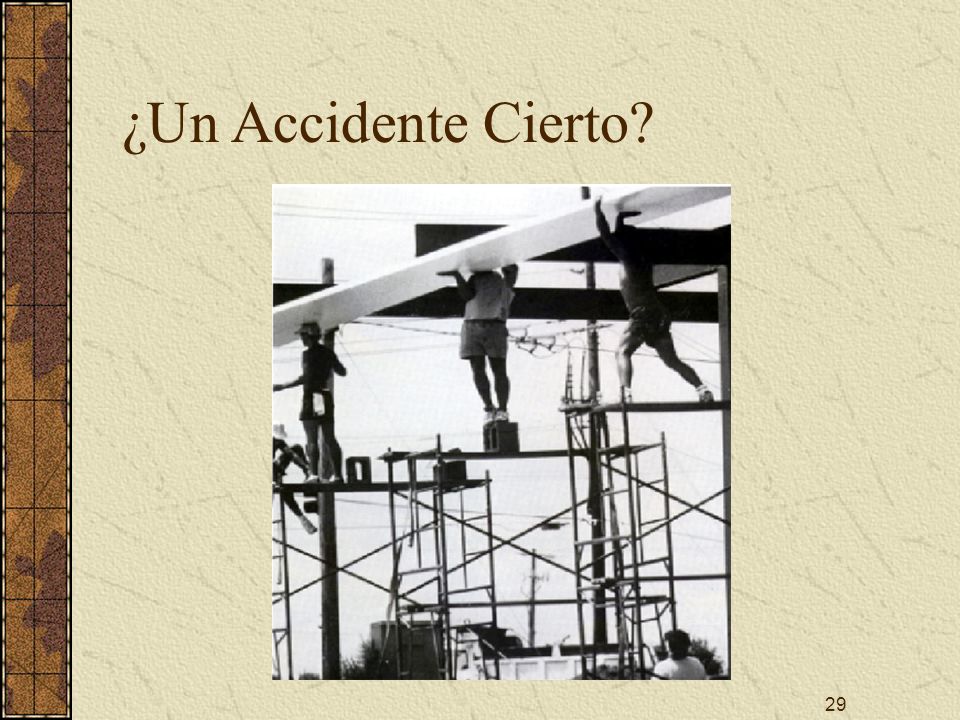

29 29 ¿Un Accidente Cierto?

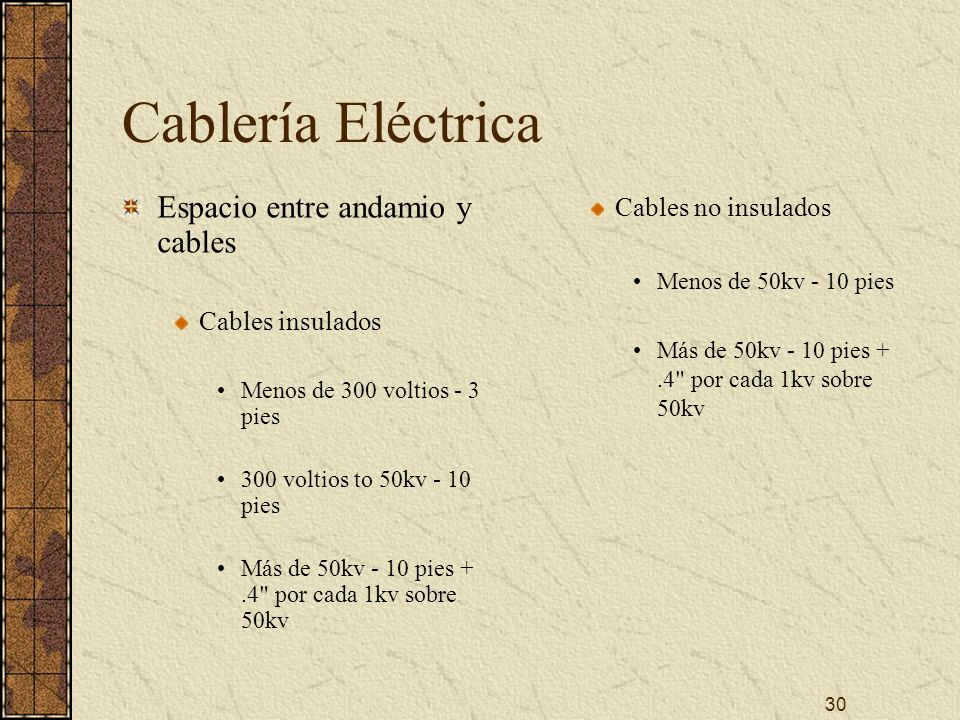

30 30 Cablería Eléctrica Espacio entre andamio y cables Cables insulados Menos de 300 voltios - 3 pies 300 voltios to 50kv - 10 pies Más de 50kv - 10 pies +.4" por cada 1kv sobre 50kv Cables no insulados Menos de 50kv - 10 pies Más de 50kv - 10 pies +.4" por cada 1kv sobre 50kv

31 31 ¡Esto no cumple con el requisito!

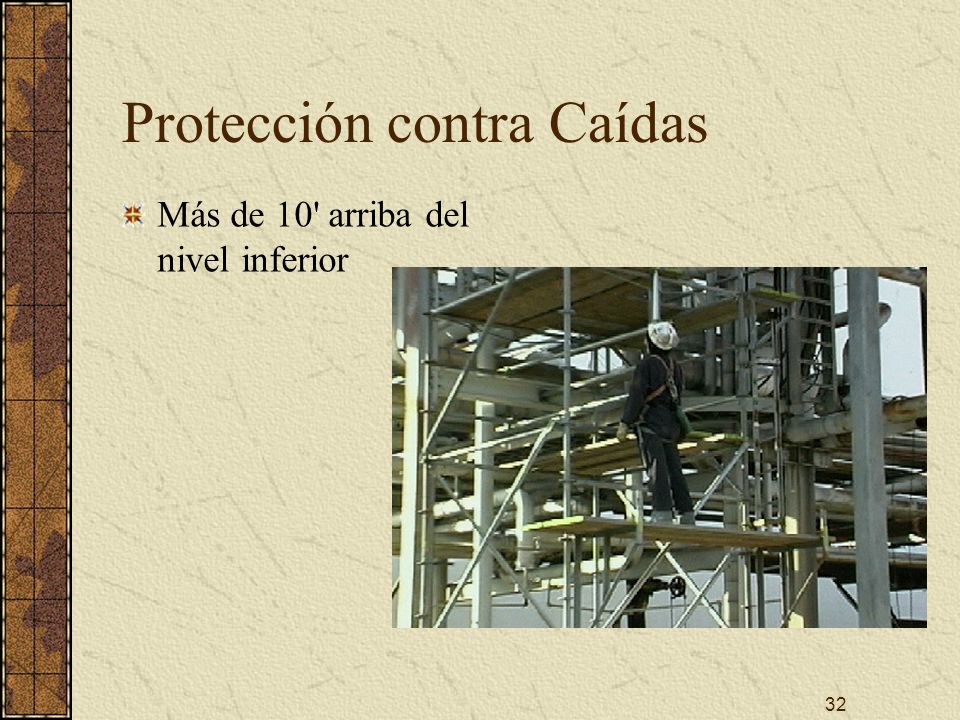

32 32 Protección contra Caídas Más de 10' arriba del nivel inferior

33 33 Se Necesita Solo Equipo Personal contra Caídas (EPC) Silla de contramaestre Andamio catenario Andamio flotante Andamio de Viga de Alfiler Andamio de Escalera

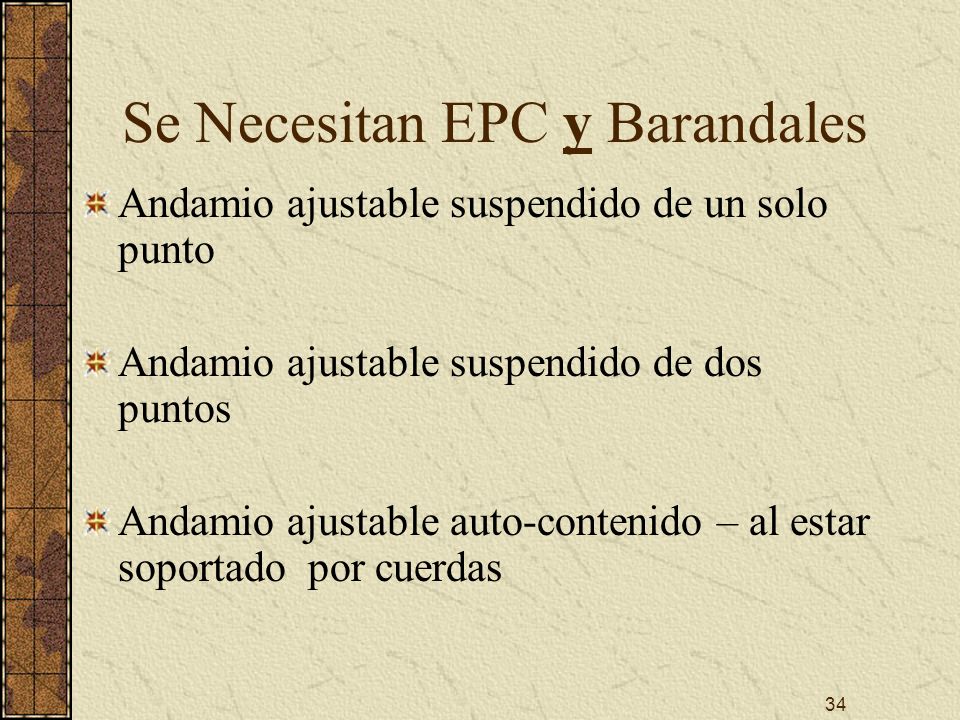

34 34 Se Necesitan EPC y Barandales Andamio ajustable suspendido de un solo punto Andamio ajustable suspendido de dos puntos Andamio ajustable auto-contenido – al estar soportado por cuerdas

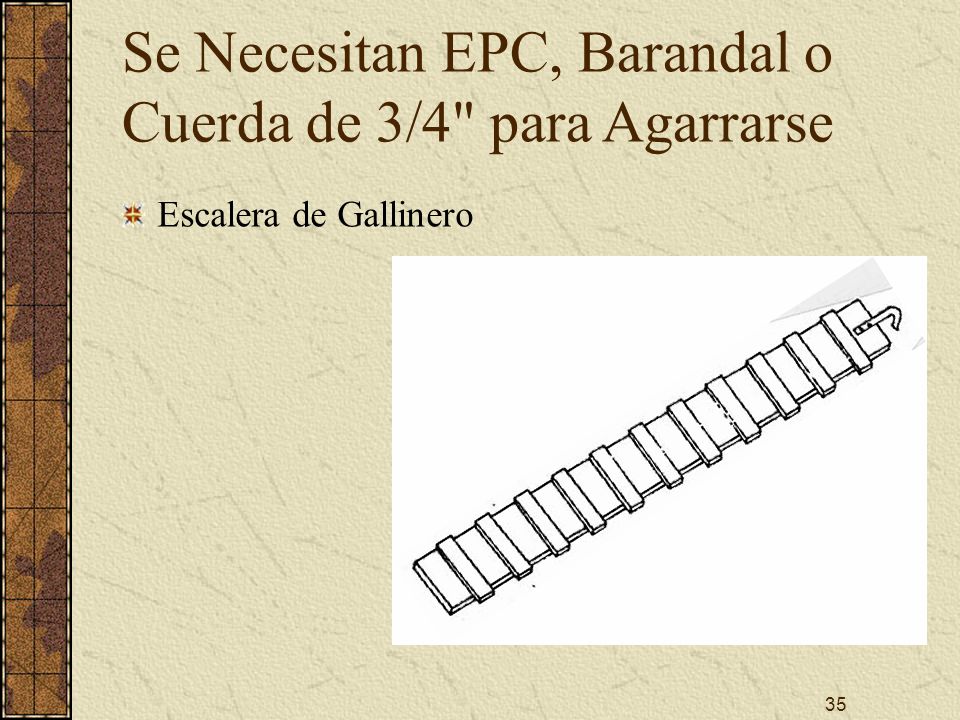

35 35 Se Necesitan EPC, Barandal o Cuerda de 3/4" para Agarrarse Escalera de Gallinero

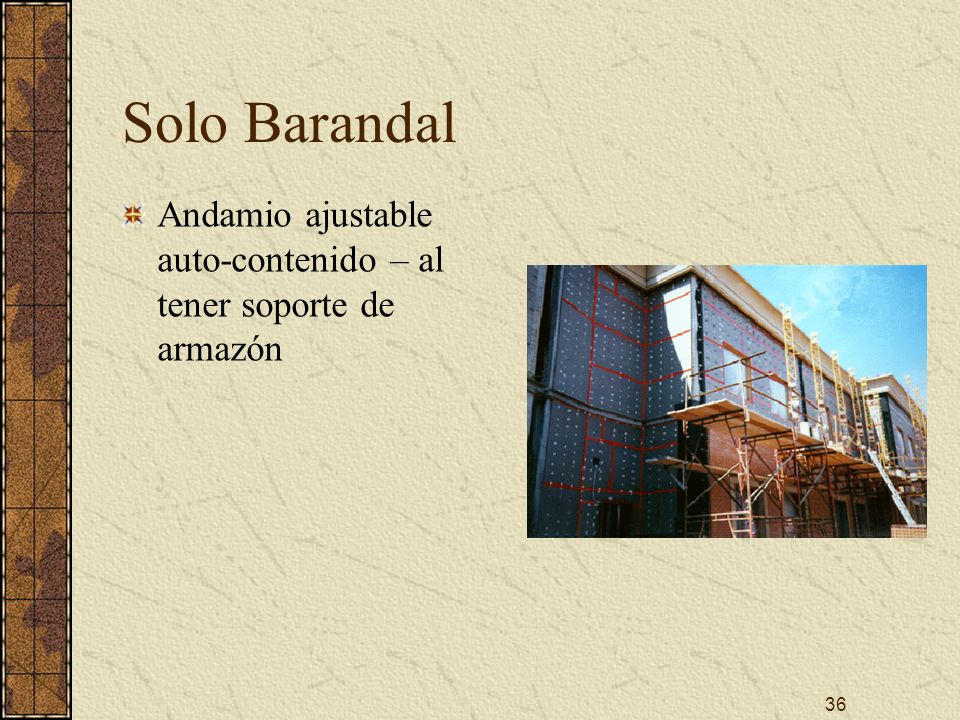

36 36 Solo Barandal Andamio ajustable auto-contenido – al tener soporte de armazón

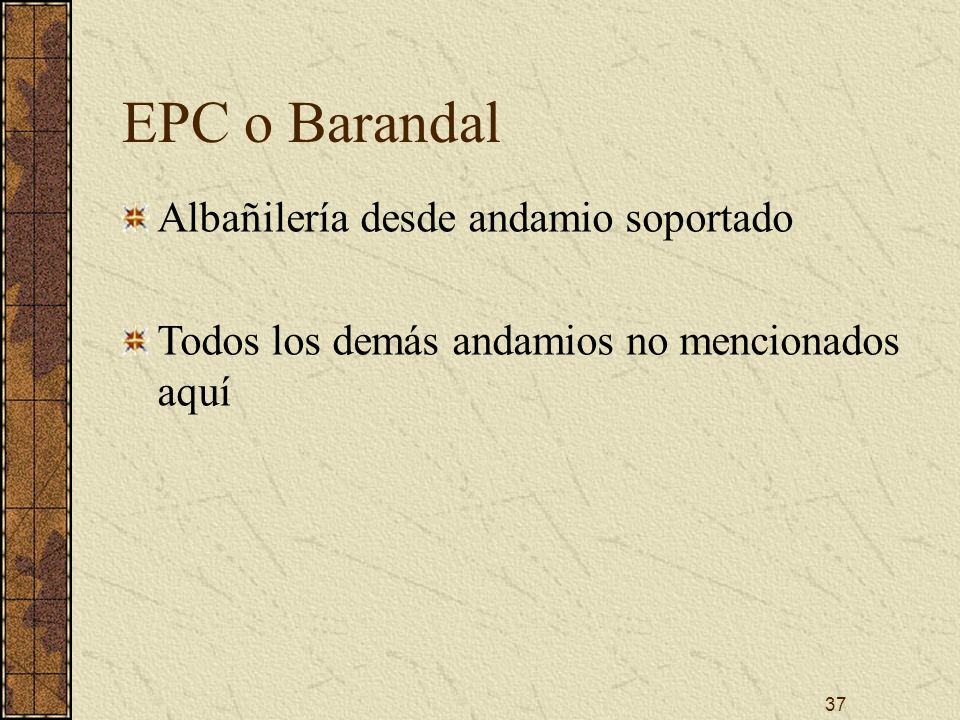

37 37 EPC o Barandal Albañilería desde andamio soportado Todos los demás andamios no mencionados aquí

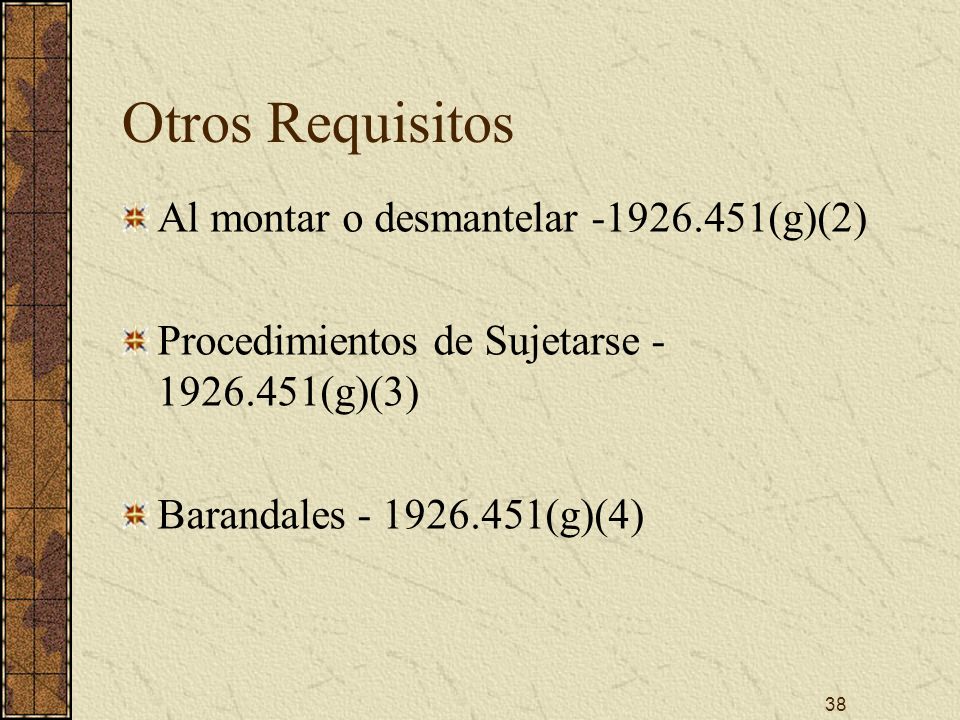

38 38 Otros Requisitos Al montar o desmantelar -1926.451(g)(2) Procedimientos de Sujetarse - 1926.451(g)(3) Barandales - 1926.451(g)(4)

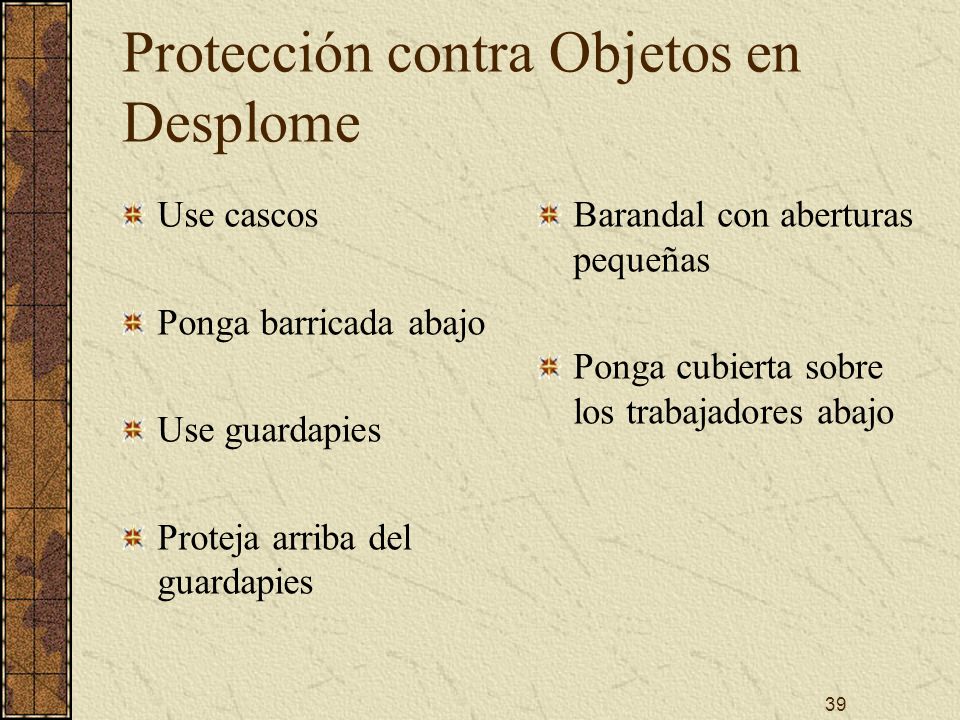

39 39 Protección contra Objetos en Desplome Use cascos Ponga barricada abajo Use guardapies Proteja arriba del guardapies Barandal con aberturas pequeñas Ponga cubierta sobre los trabajadores abajo

40 40 ¿Dónde están los cascos?

41 41 Elevadores aéreos CFR 1926.453

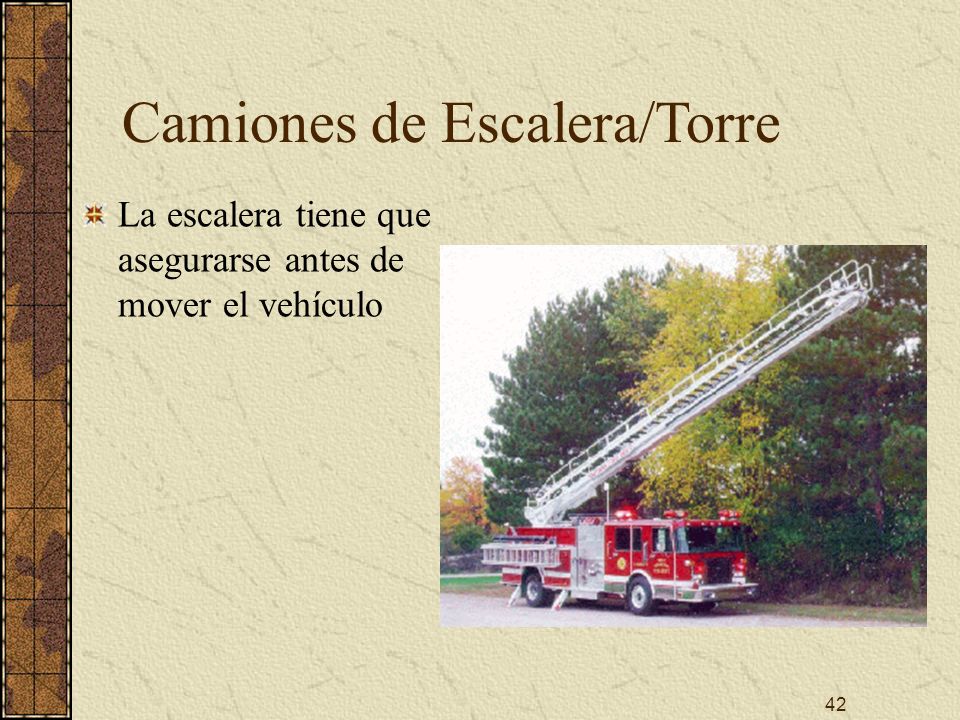

42 42 Camiones de Escalera/Torre La escalera tiene que asegurarse antes de mover el vehículo

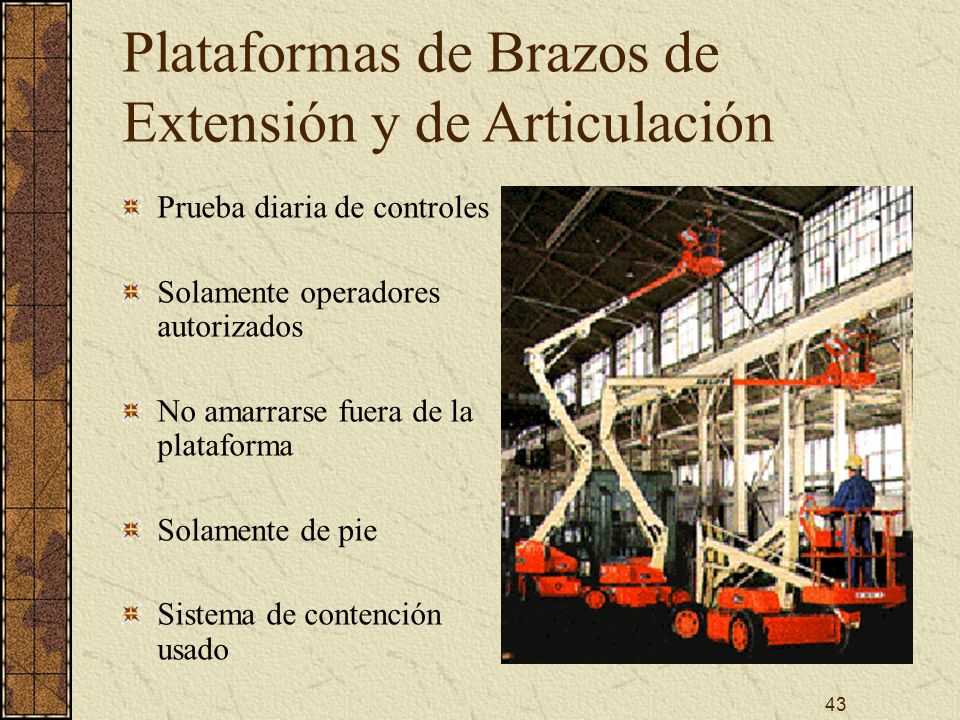

43 43 Plataformas de Brazos de Extensión y de Articulación Prueba diaria de controles Solamente operadores autorizados No amarrarse fuera de la plataforma Solamente de pie Sistema de contención usado

44 44 Plataformas de Brazos de Extensión y de Articulación No sobrepase límites de carga Frenos puestos Cuñas en las ruedas en los declives Controles independientes en las jaulas Nunca altere partes insuladas Inspeccione antes de mover

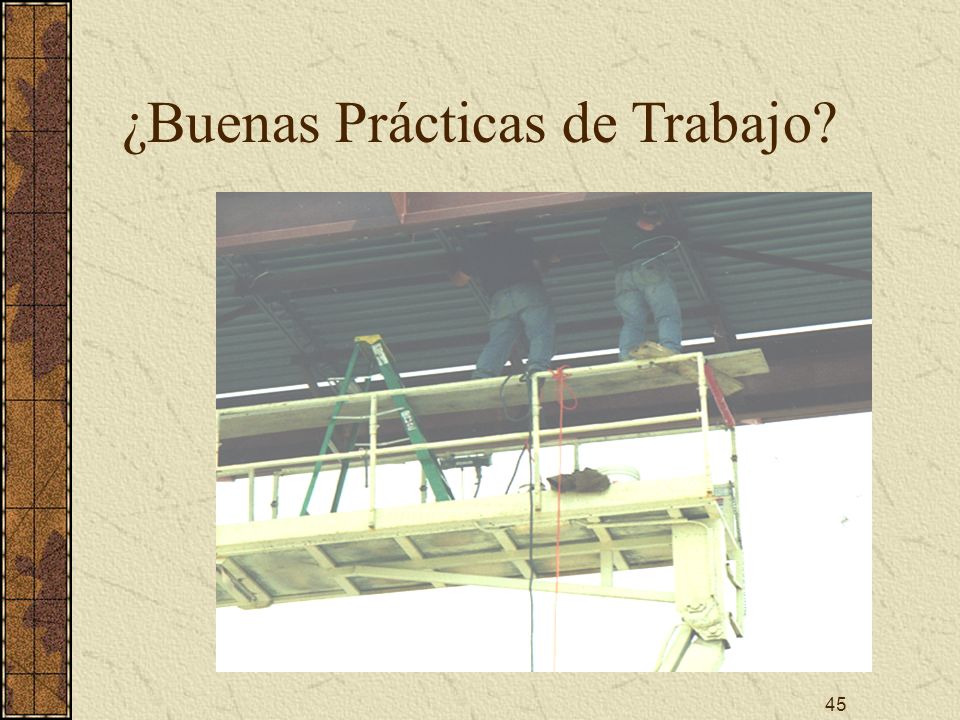

45 45 ¿Buenas Prácticas de Trabajo?

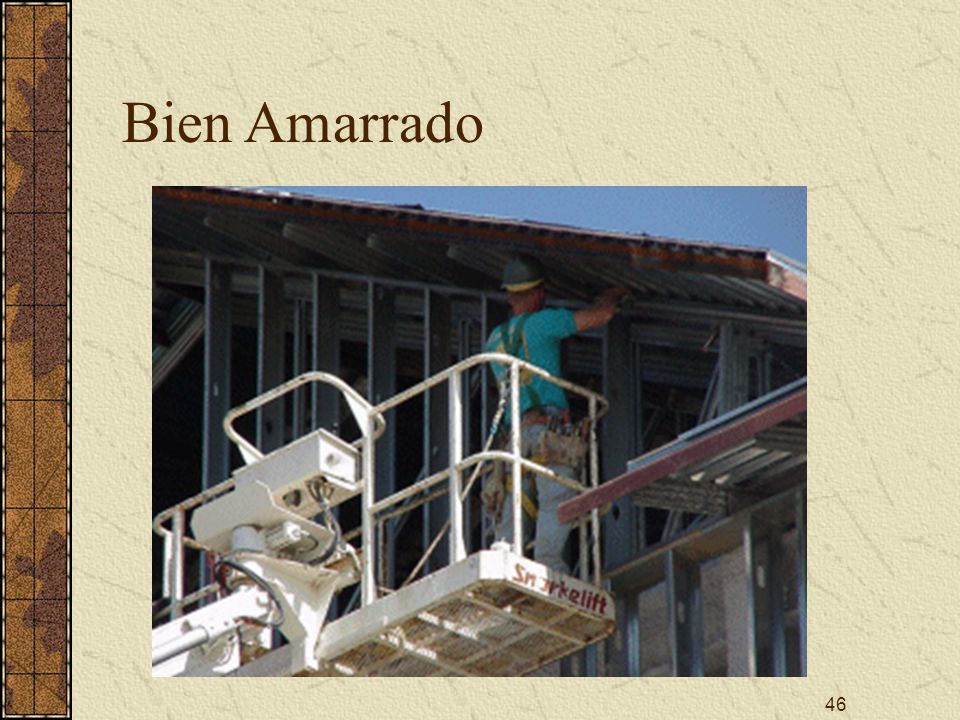

46 46 Bien Amarrado

47 47 Requisitos de Capacitación Persona trabajando en el andamio  Tipos de peligros: eléctricos, caídas, y objetos en desplome  Tratando los problemas eléctricos  Protección contra caídas y objetos en desplome  Uso y manejo correcto de andamios y materiales  Cualquier otro requisito pertinente de esta subsección

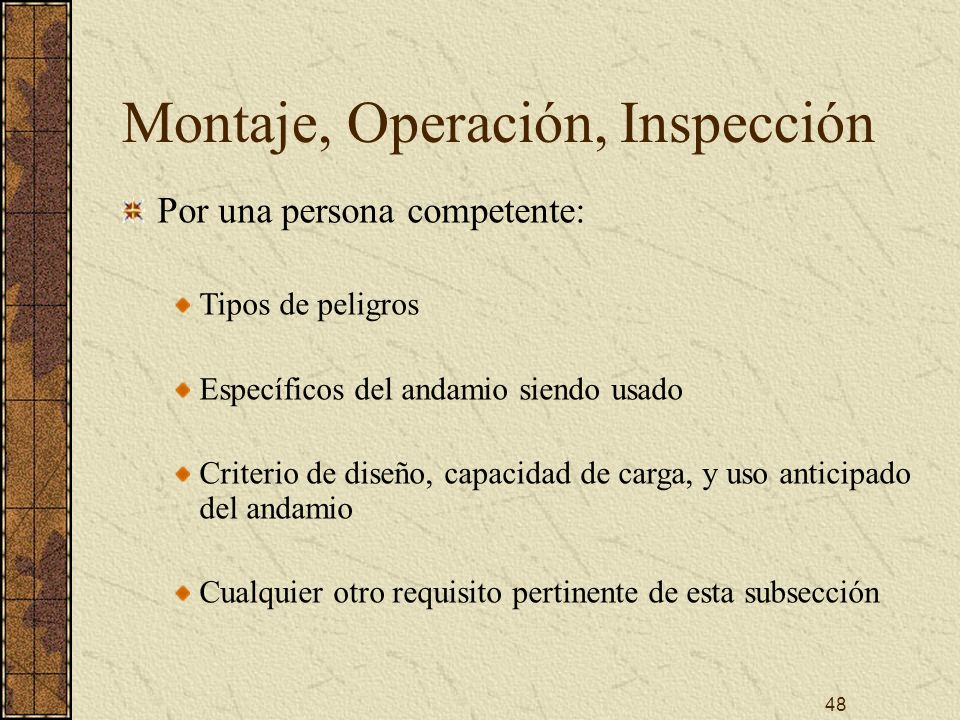

48 48 Montaje, Operación, Inspección Por una persona competente: Tipos de peligros Específicos del andamio siendo usado Criterio de diseño, capacidad de carga, y uso anticipado del andamio Cualquier otro requisito pertinente de esta subsección

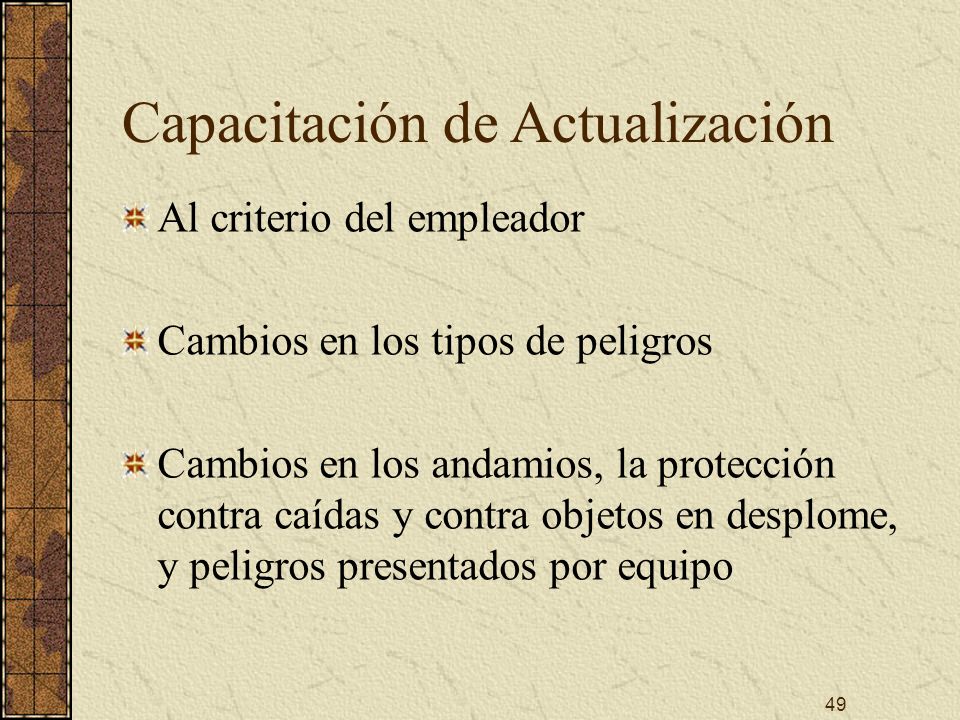

49 49 Capacitación de Actualización Al criterio del empleador Cambios en los tipos de peligros Cambios en los andamios, la protección contra caídas y contra objetos en desplome, y peligros presentados por equipo

50 50 Identificación de Peligros Subiendo por los extremos es peligroso.

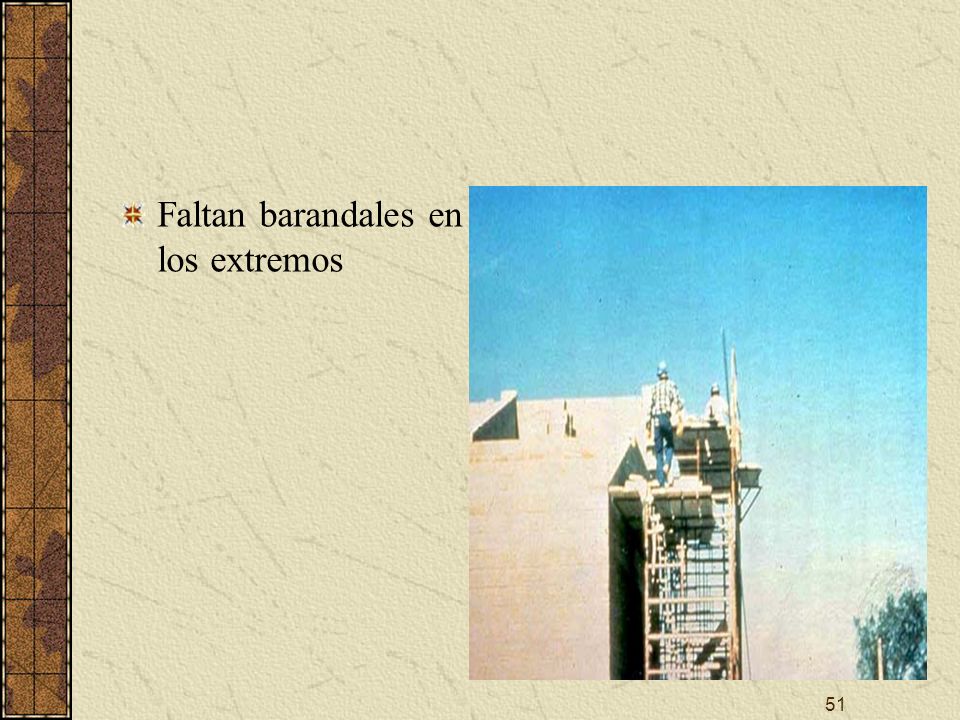

51 51 Faltan barandales en los extremos

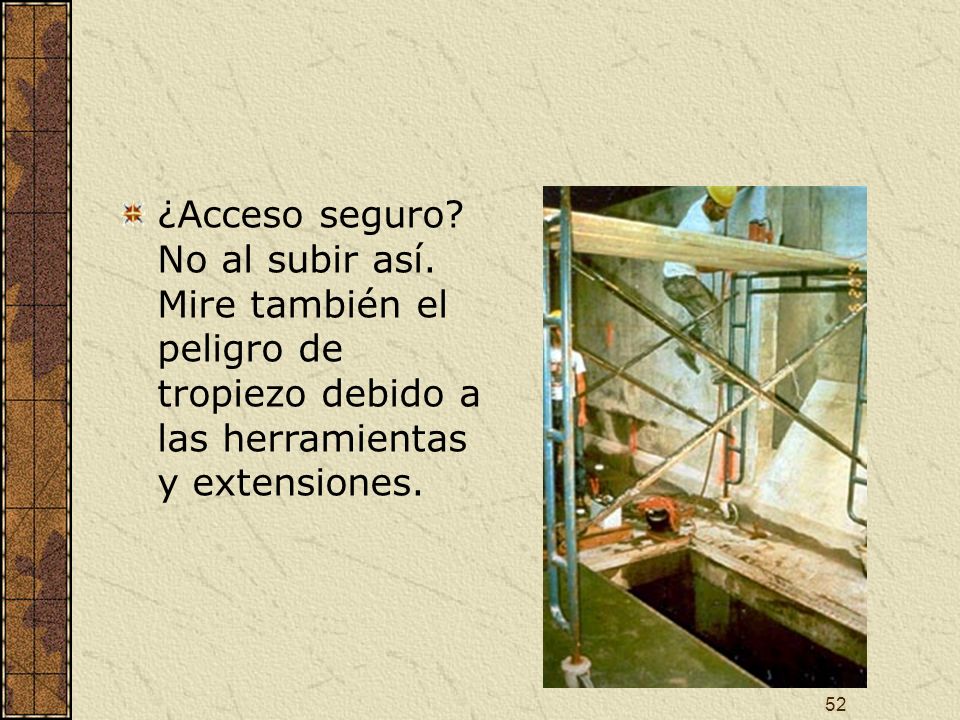

52 52 ¿Acceso seguro? No al subir así. Mire también el peligro de tropiezo debido a las herramientas y extensiones.

53 53 El andamio mide 6 pies de alto y está sobre un hoyo que tiene 4 pies de profundo, un total de 10 pies

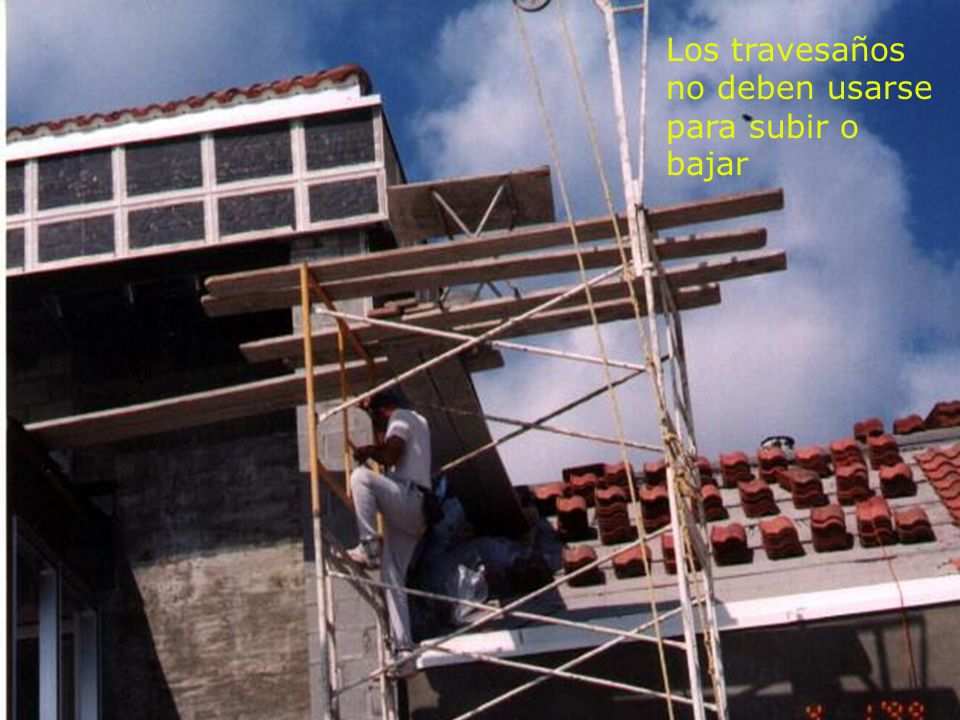

54 54 Los travesaños no deben usarse para subir o bajar

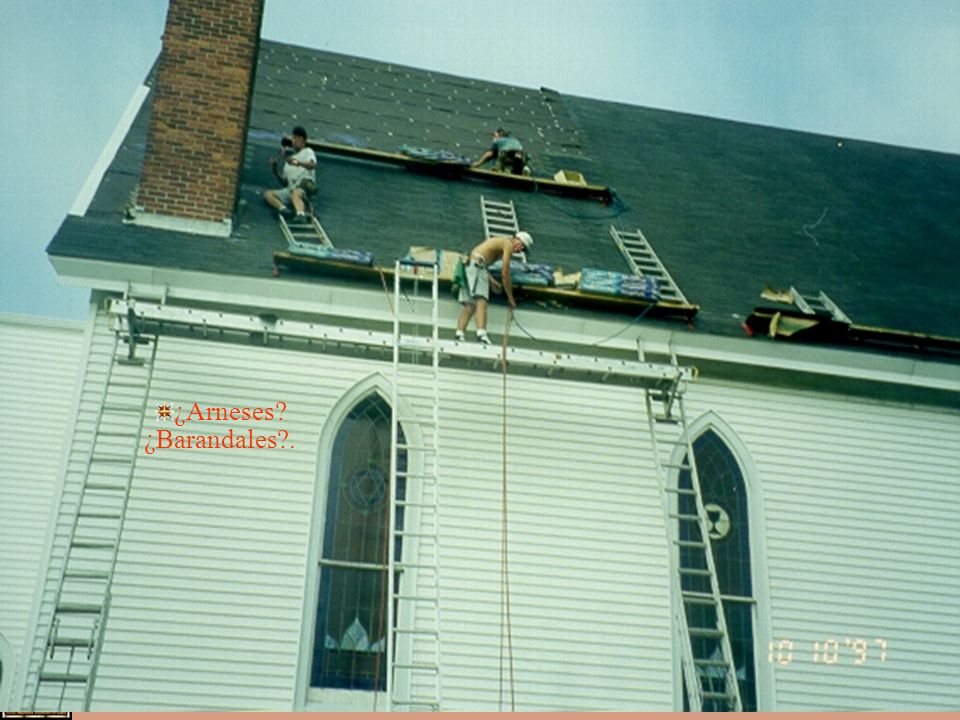

55 55 ¿Arneses? ¿Barandales?.

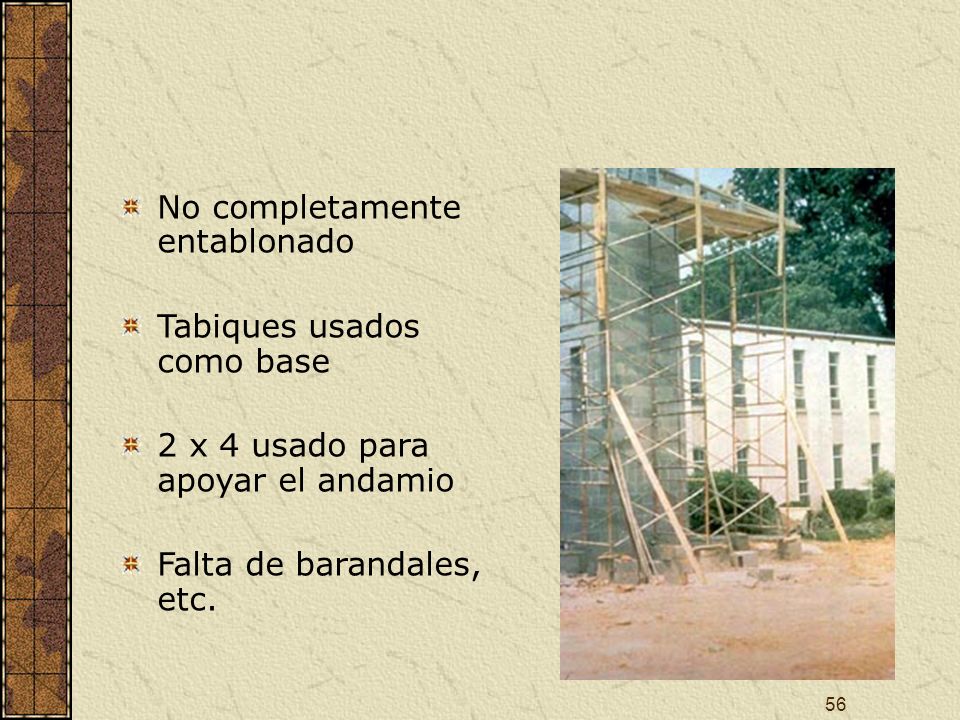

56 56 No completamente entablonado Tabiques usados como base 2 x 4 usado para apoyar el andamio Falta de barandales, etc.

57 57 Grietas anchas en el entablonado Entablonado quemado

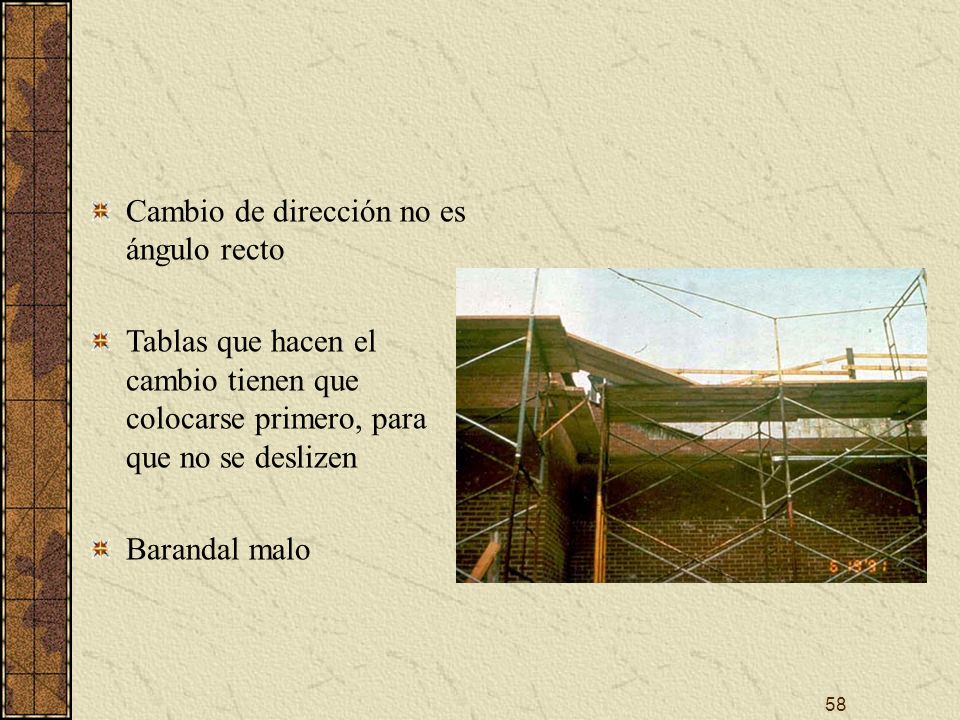

58 58 Cambio de dirección no es ángulo recto Tablas que hacen el cambio tienen que colocarse primero, para que no se deslizen Barandal malo

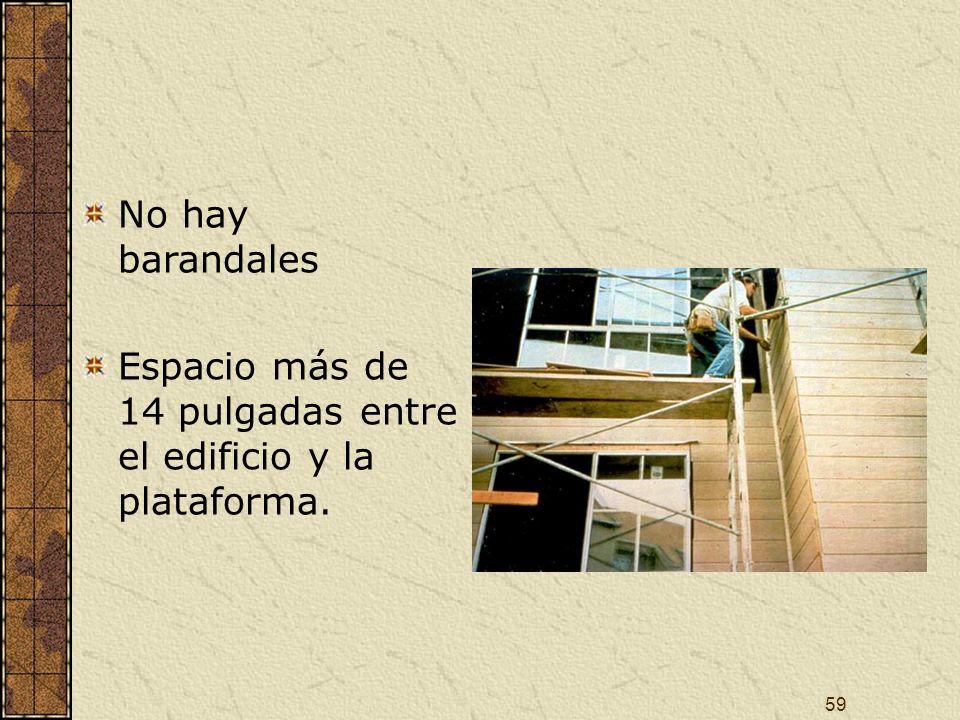

59 59 No hay barandales Espacio más de 14 pulgadas entre el edificio y la plataforma.

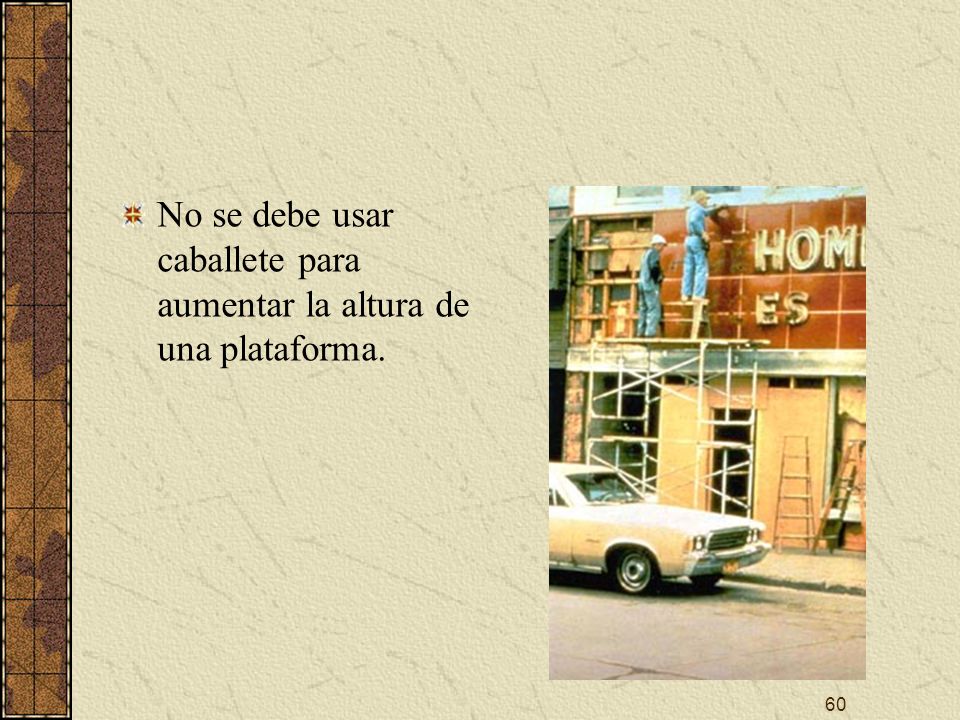

60 60 No se debe usar caballete para aumentar la altura de una plataforma.

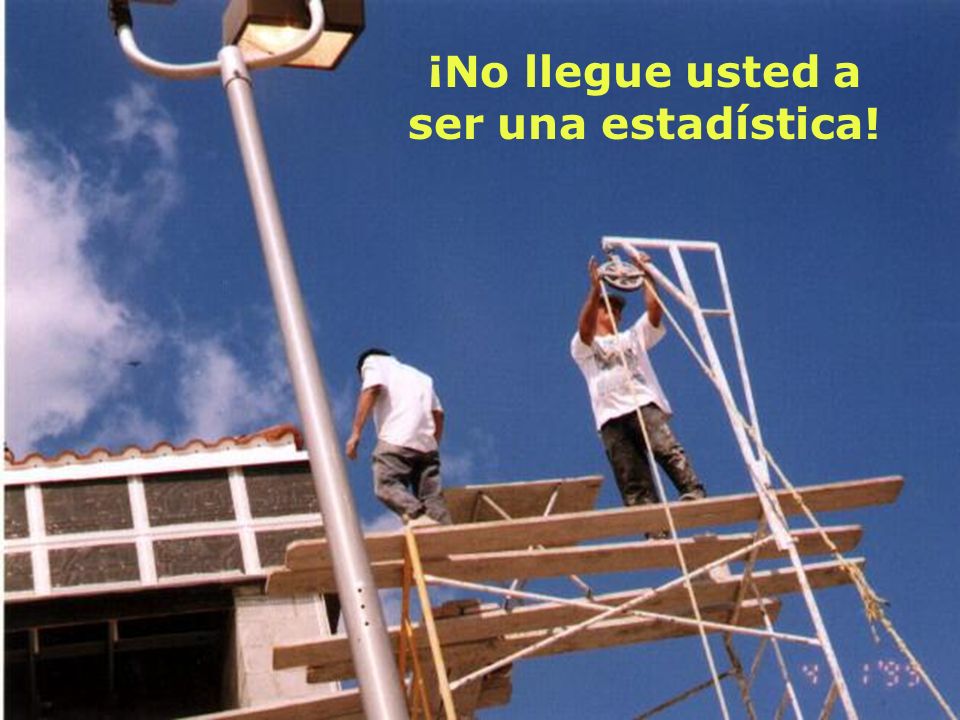

61 61 ¡No llegue usted a ser una estadística!
