1 © Chevron 2009 Rev. 1 Prácticas de Seguridad Eléctrica 12.3.2.45 Seguridad Eléctrica

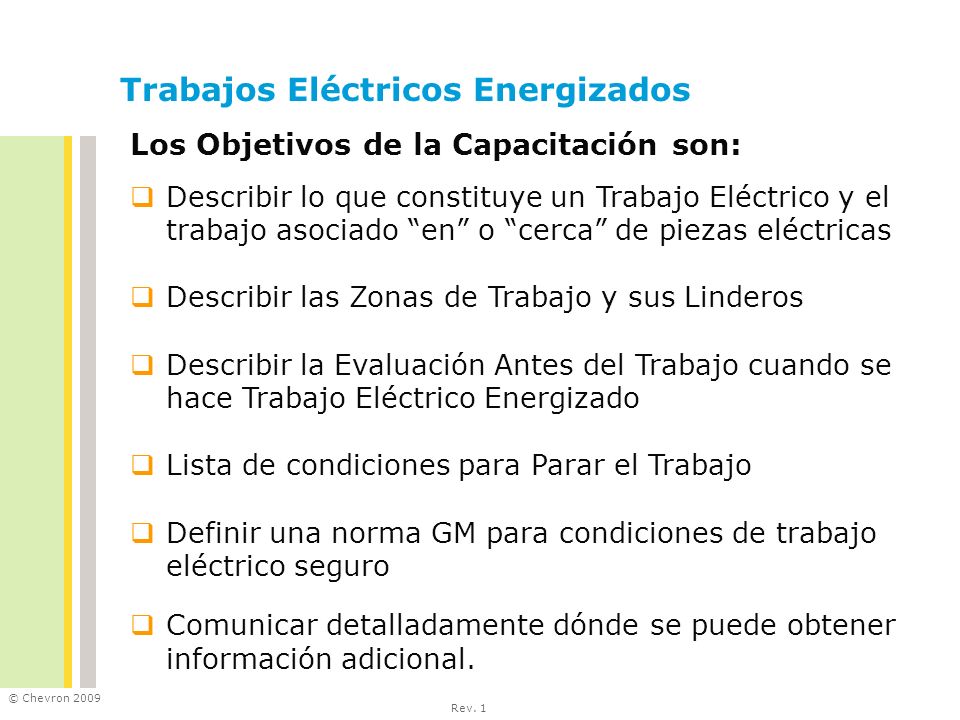

2 © Chevron 2009 Rev. 1 Los Objetivos de la Capacitación son:  Describir lo que constituye un Trabajo Eléctrico y el trabajo asociado “en” o “cerca” de piezas eléctricas  Describir las Zonas de Trabajo y sus Linderos  Describir la Evaluación Antes del Trabajo cuando se hace Trabajo Eléctrico Energizado  Lista de condiciones para Parar el Trabajo  Definir una norma GM para condiciones de trabajo eléctrico seguro  Comunicar detalladamente dónde se puede obtener información adicional. Trabajos Eléctricos Energizados

3 © Chevron 2009 Rev. 1 3 Trabajo Eléctrico Energizado Trabajo Eléctrico Energizado: Cualquier tarea que implique trabajar “en” o “cerca” de cualquier sistema o equipo eléctrico que funcione con un voltaje de 50 o más voltios y tenga “partes vivas expuestas”. Incluye “trabajar en” equipos que no sean eléctricos pero estén a una distancia no mayor de 3.2 metros (10 pies) de los equipos o líneas que funcionen a 50 voltios o más y tengan partes vivas expuestas Trabajar en (equipos eléctricos energizados): Actividades que exigen contacto con partes vivas expuestas de equipos eléctricos, circuitos o componentes, bien sea usando herramientas o con las manos, sin tener en cuenta si se está utilizando equipo de protección personal o no. Trabajar cerca de (equipos eléctricos energizados): Cualquier clase de actividad dentro del Límite de Acercamiento de los Linderos de 3.2 metros (10 pies) de equipos energizados con piezas vivas expuestas.

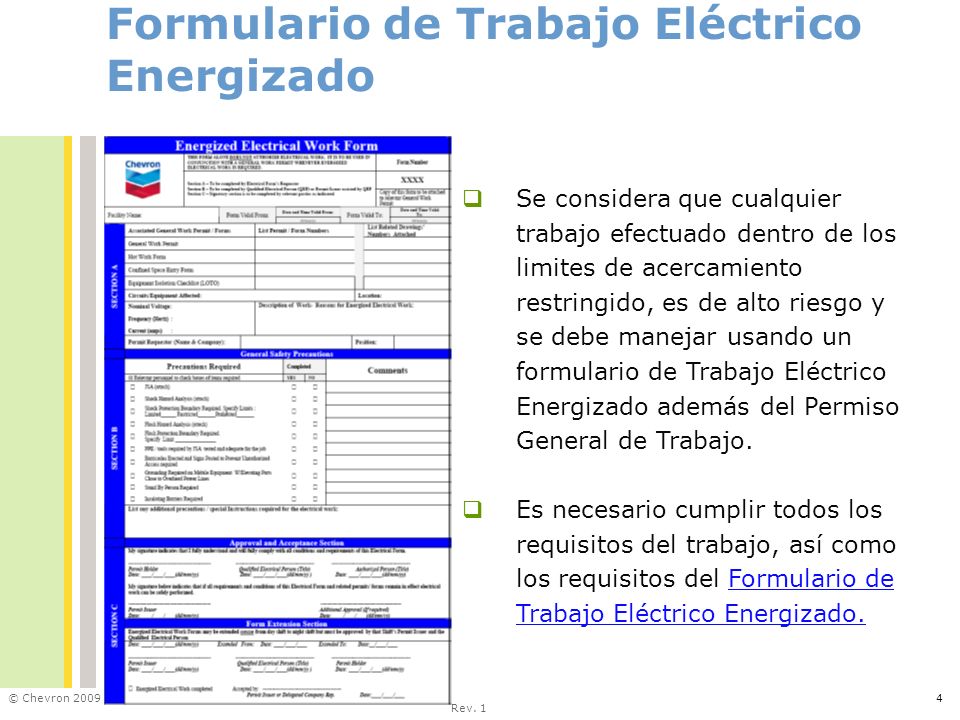

4 © Chevron 2009 Rev. 1 Formulario de Trabajo Eléctrico Energizado 4  Se considera que cualquier trabajo efectuado dentro de los limites de acercamiento restringido, es de alto riesgo y se debe manejar usando un formulario de Trabajo Eléctrico Energizado además del Permiso General de Trabajo.  Es necesario cumplir todos los requisitos del trabajo, así como los requisitos del Formulario de Trabajo Eléctrico Energizado.

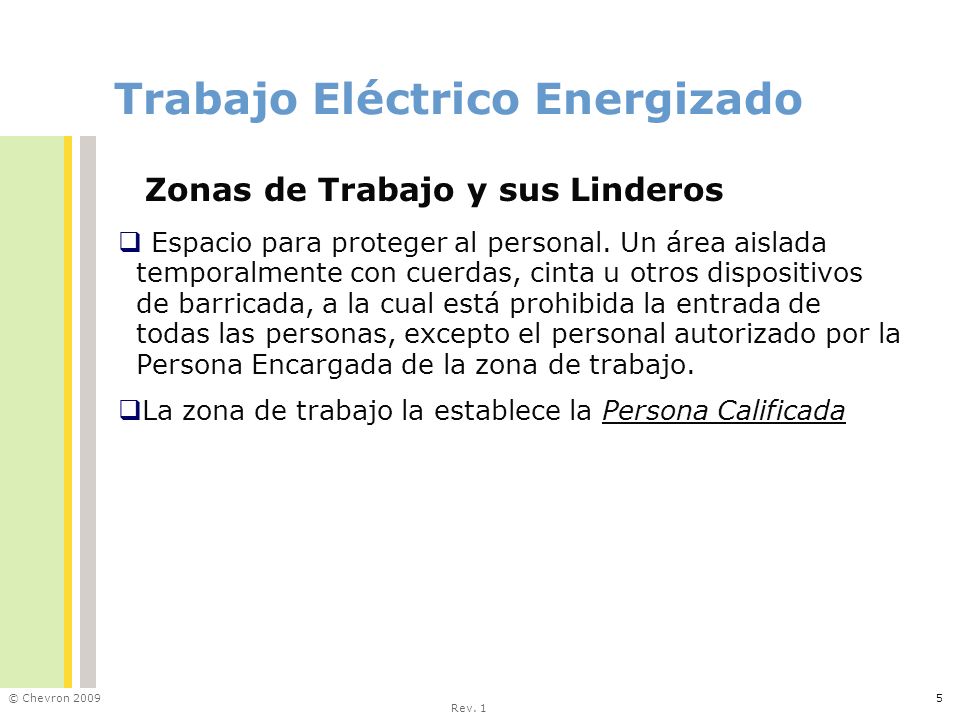

5 © Chevron 2009 Rev. 1 Trabajo Eléctrico Energizado Zonas de Trabajo y sus Linderos  Espacio para proteger al personal. Un área aislada temporalmente con cuerdas, cinta u otros dispositivos de barricada, a la cual está prohibida la entrada de todas las personas, excepto el personal autorizado por la Persona Encargada de la zona de trabajo.  La zona de trabajo la establece la Persona Calificada 5

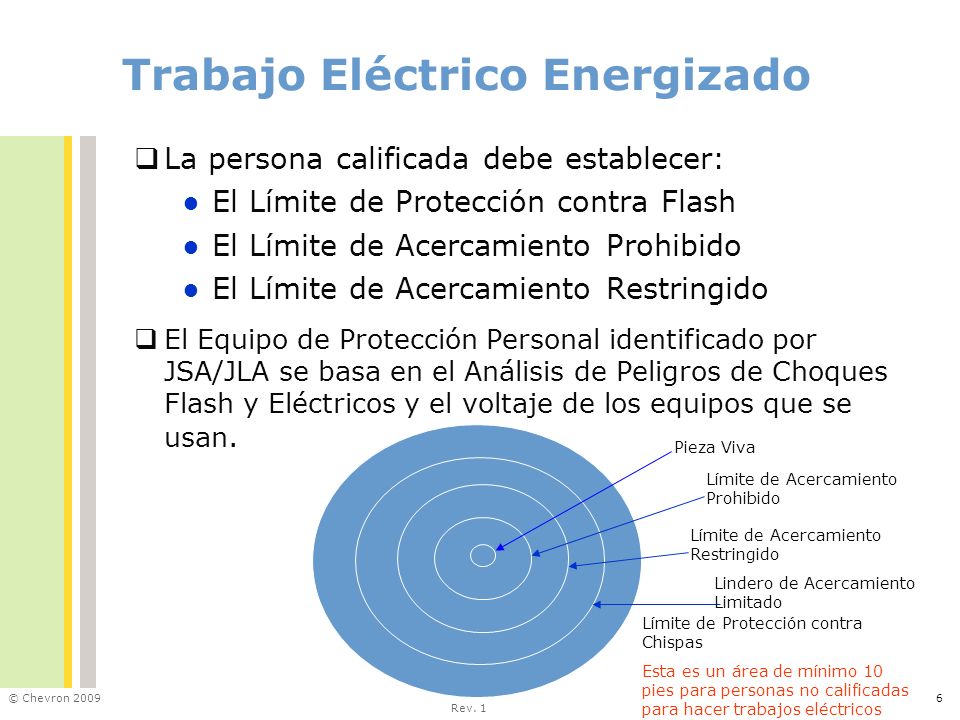

6 © Chevron 2009 Rev. 1 6 Trabajo Eléctrico Energizado  La persona calificada debe establecer: ● El Límite de Protección contra Flash ● El Límite de Acercamiento Prohibido ● El Límite de Acercamiento Restringido  El Equipo de Protección Personal identificado por JSA/JLA se basa en el Análisis de Peligros de Choques Flash y Eléctricos y el voltaje de los equipos que se usan. Pieza Viva Límite de Acercamiento Prohibido Límite de Acercamiento Restringido Lindero de Acercamiento Limitado Límite de Protección contra Chispas Esta es un área de mínimo 10 pies para personas no calificadas para hacer trabajos eléctricos

7 © Chevron 2009 Rev. 1 Trabajo Eléctrico Energizado Regla de los Diez Pies  Cualquier persona que NO esté Calificada o Autorizada para trabajos eléctricos debe permanecer a una distancia mínima de 10 ft de cualquier pieza viva expuesta.  A medida que disminuye la distancia entre una persona y la pieza viva, aumenta la posibilidad de un accidente eléctrico.  La menor distancia también requiere niveles más altos de capacitación y PPE. Sólo las Personas Calificadas para Trabajo Eléctricos pueden trabajar dentro de o cerca de límite de acercamiento restringido. 7

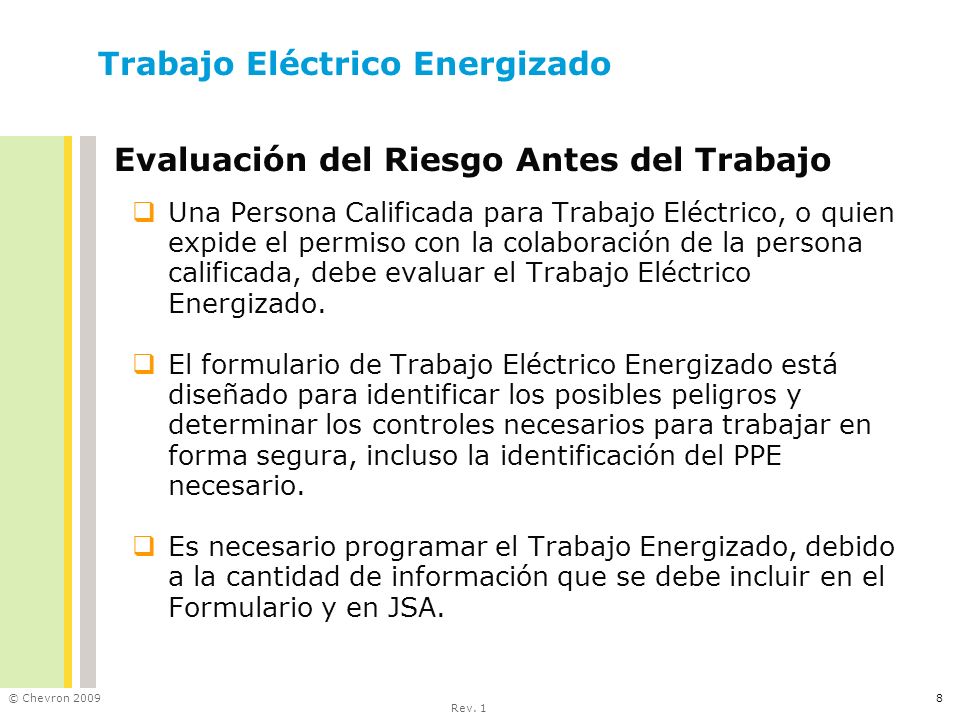

8 © Chevron 2009 Rev. 1 Evaluación del Riesgo Antes del Trabajo  Una Persona Calificada para Trabajo Eléctrico, o quien expide el permiso con la colaboración de la persona calificada, debe evaluar el Trabajo Eléctrico Energizado.  El formulario de Trabajo Eléctrico Energizado está diseñado para identificar los posibles peligros y determinar los controles necesarios para trabajar en forma segura, incluso la identificación del PPE necesario.  Es necesario programar el Trabajo Energizado, debido a la cantidad de información que se debe incluir en el Formulario y en JSA. 8 Trabajo Eléctrico Energizado

9 © Chevron 2009 Rev. 1 Trabajo Eléctrico Energizado  El guardia o persona “stand by”, cuando sea necesaria su presencia, deja su puesto sin un reemplazo calificado  Cambia el alcance del trabajo, por ejemplo: trabajo adicional inesperado  Se encuentran condiciones inseguras que no se conocían antes  Surgen serias preocupaciones de seguridad del trabajador o del representante de la Compañía  Se activan las alarmas de emergencia de las instalaciones. 9 Condiciones para Parar el Trabajo

10 © Chevron 2009 Rev. 1 Trabajo Eléctrico Energizado Regla de Mercadeo Global  La primera práctica inherentemente segura y preferida en todas las instalaciones propias y en las que opera Chevron, es verificar que los equipos o sistemas eléctricos (conductores o piezas expuestas) de 50 voltios o más estén en condiciones de trabajo eléctrico seguro: 1.Desenergizar o aislar 2.Asegurar y Etiquetar 3.Probar o Ensayar 4.Aterrar (Polo de tierra) cuando sea aplicable Nota: Siempre se considera que el equipo eléctrico está energizado si no está en “ condiciones de trabajo eléctrico seguro ” 10

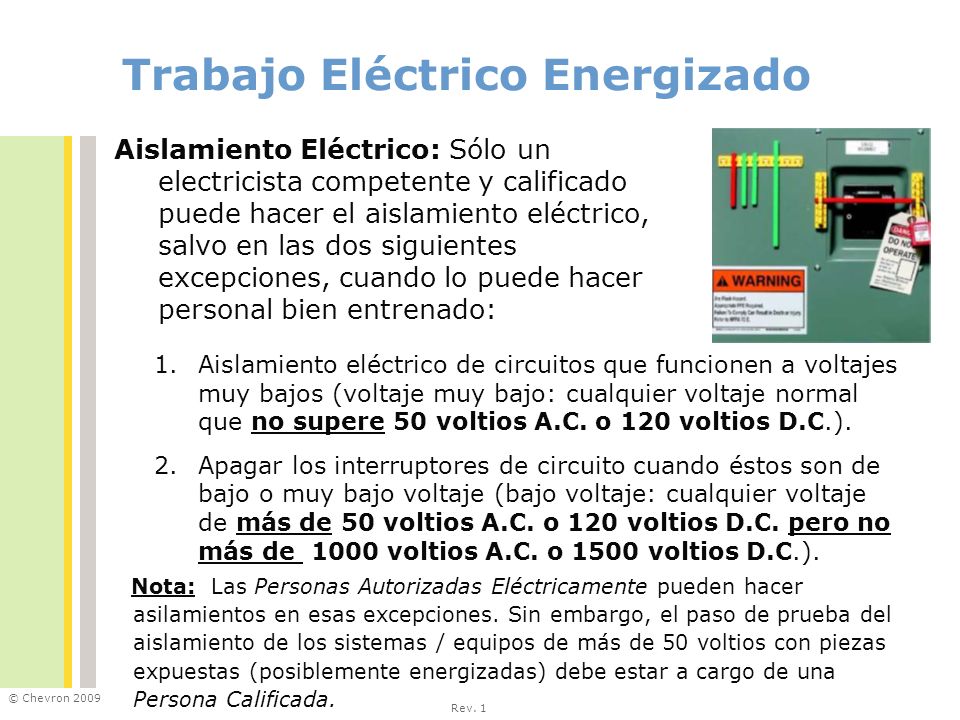

11 © Chevron 2009 Rev. 1 Trabajo Eléctrico Energizado Aislamiento Eléctrico: Sólo un electricista competente y calificado puede hacer el aislamiento eléctrico, salvo en las dos siguientes excepciones, cuando lo puede hacer personal bien entrenado: Nota: Las Personas Autorizadas Eléctricamente pueden hacer asilamientos en esas excepciones. Sin embargo, el paso de prueba del aislamiento de los sistemas / equipos de más de 50 voltios con piezas expuestas (posiblemente energizadas) debe estar a cargo de una Persona Calificada. 1.Aislamiento eléctrico de circuitos que funcionen a voltajes muy bajos (voltaje muy bajo: cualquier voltaje normal que no supere 50 voltios A.C. o 120 voltios D.C.). 2.Apagar los interruptores de circuito cuando éstos son de bajo o muy bajo voltaje (bajo voltaje: cualquier voltaje de más de 50 voltios A.C. o 120 voltios D.C. pero no más de 1000 voltios A.C. o 1500 voltios D.C.).

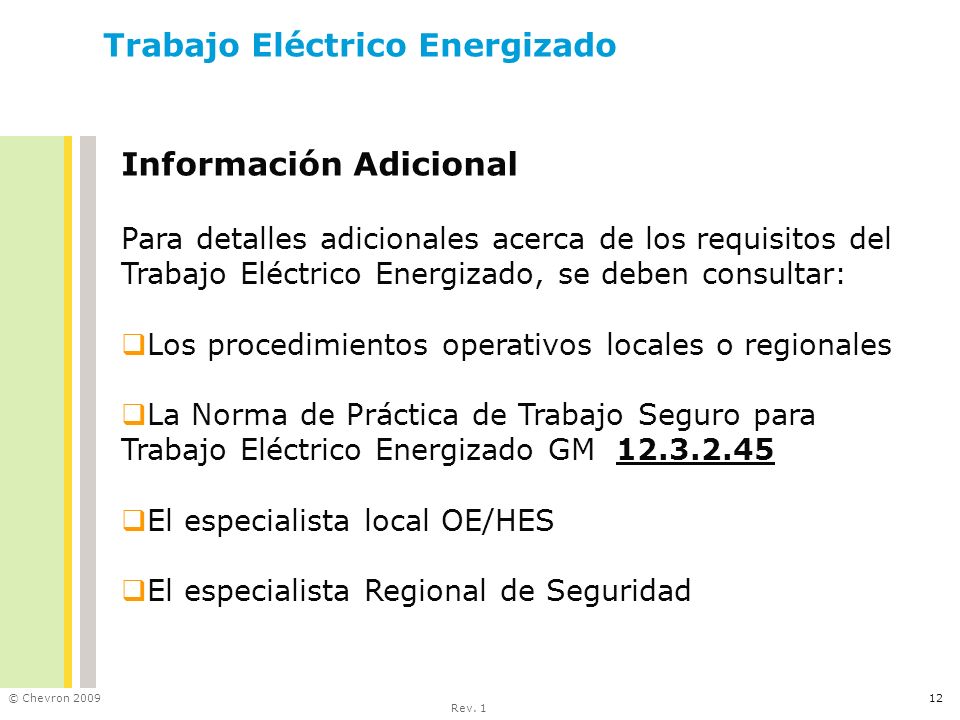

12 © Chevron 2009 Rev. 1 12 Trabajo Eléctrico Energizado Información Adicional Para detalles adicionales acerca de los requisitos del Trabajo Eléctrico Energizado, se deben consultar:  Los procedimientos operativos locales o regionales  La Norma de Práctica de Trabajo Seguro para Trabajo Eléctrico Energizado GM 12.3.2.45  El especialista local OE/HES  El especialista Regional de Seguridad
