La Oficina de Asesoramiento sobre Seguridad y Salud presenta

La Oficina de Asesoramiento sobre Seguridad y Salud presenta
Andamios en la construcción Notas:

Objetivos Esta presentación abarcará los siguientes temas:
Requisitos mínimos de la OSHA para los andamios. Seguridad en diseño, instalación y uso de andamios. Identificación de riesgos. Métodos de eliminación Notas:

Andamios ( ) Subapartado L Notas:

Andamios Alcance, aplicación y definiciones aplicables a este subapartado – Requisitos generales Requisitos adicionales aplicables a tipos específicos de andamios Plataformas aéreas – Requisitos de capacitación Notas:

Andamios Apéndice A: Especificaciones de los andamios
Apéndice B: (reservado) Criterios para determinar la viabilidad de brindar acceso seguro y protección contra caídas para montadores y desmontadores de andamios Apéndice C: Lista de normas de consenso nacional Apéndice D: Lista de temas de capacitación para montadores y desmontadores de andamios Apéndice E: Planos e ilustraciones Nota: Todos los apéndices son de carácter no obligatorio. Notas: 29 CFR 1926 Subapartado L - Apéndices

Alcance y aplicación Abarca todos los andamios utilizados en los lugares de trabajo. Dos categorías de andamios: soportados suspendidos Las plataformas aéreas se tratan en No aplica a plataformas para personal suspendidas desde grúas, tema que se abarca en (a) y (e). Notas: (a)

Requisitos generales Diseñados por una persona calificada.
Construidos y cargados de acuerdo con ese diseño. El apéndice A (no obligatorio) incluye pautas para asistir en el cumplimiento de los requisitos. Notas: (a)(6)

¿Cómo es una buena instalación de andamios?
Notas:

¿Por qué está mal esta instalación de andamios?
Notas:

Accesorios de los andamios
Saliente: miembro estructural de un andamio soportado que se usa para aumentar el ancho de la base. Proporciona soporte y aumenta la estabilidad. Se usa para proporcionar una razón de altura a base de por lo menos 4:1. Salientes instalados Notas:

Requisitos generales Incluye personal, equipos y cargas de suministro.
El andamio y los componentes del andamio deben soportar su propio peso y 4 veces la carga máxima prevista. Incluye personal, equipos y cargas de suministro. Notas: (a)(1)

¿Cuáles son los riesgos en esta imagen?
Notas:

Construcción de la plataforma de andamios
Notas: Las plataformas en los niveles de trabajo de los andamios deben estar totalmente cubiertas o entablonadas entre los montantes frontales y los soportes de la baranda. (b)(1)

Espacio de no más de 1” (2,54 cm) entre unidades adyacentes y entre la plataforma y los montantes. Cuando sea necesario (por ejemplo, para acomodar montantes), la abertura máxima es de 9½” (24,13 cm). Notas: (b)(1)(i) - (ii)

Las plataformas usadas solamente como pasadizos o para realizar el montaje y desmontaje de los andamios deben tener un ancho mínimo de 18” (45,72 cm). Un sistema de barandas instalado a un máximo de 9½” (24,13 cm) del pasadizo y por lo menos en un lado del pasadizo. Notas: (b)(2)

Las siguientes plataformas de andamios deben tener un ancho mínimo de 12” (30,48 cm): andamio de gato en escalera palometas de placa superior palometas de techo andamio de palometas de gato Notas: (b)(2)(i)

Borde frontal de todas las plataformas: No más de 14” (35,56 cm) desde el frente de trabajo. Excepción: Distancia máxima de 3” (7,62 cm) para andamios voladizos. Distancia máxima de 18” (45,72 cm) para trabajos de yesería y tornería. Notas: (b)(3)

El extremo de la plataforma se debe extender sobre el soporte al menos 6” (15,24 cm), a menos que esté enlistonado o restringido por ganchos o medios equivalentes. Las plataformas de 10’ (3,048 m) o menos no se deben extender más de 12” (30,48 cm) sobre el soporte. Las plataformas de más de 10’ (3,048 m) no se deben extender más de 18” (45,72 cm) sobre el soporte. Cubiertas sin tacos Notas: (b)(4), (b)(5)(i)-(ii)

Cada extremo ensamblado de los tablones para andamios deben descansar sobre una superficie de soporte separada. Notas: (b)(6)

Cuando se empalman varias plataformas, el empalme debe estar únicamente sobre los soportes y deben ser de por lo menos 12” (30,48 cm), a menos que esté restringido para prevenir el movimiento. Notas: (b)(7)

No se deben entremezclar los componentes de los andamios, a menos que sean compatibles y se mantenga la integridad. No se deben hacer modificaciones en los componentes de andamios mezclados, a menos que las apruebe una persona competente. Notas: (b)(10)

Criterios para andamios soportados
Si la razón altura a ancho de base es mayor de 4:1, se debe contener para evitar que se incline mediante: vientos, amarras, riostras, o un medio equivalente. Notas: (c)(1)

Notas: (c)(1)

Se deben instalar vientos, amarras y riostras de acuerdo con las recomendaciones del fabricante o en el miembro horizontal más cercano a la altura 4:1. Verticamente cada 20’ – 3’ (6,096 m – 0,9144 m) o menos en ancho Verticalmente cada 26’ (7,9248 m) – más de 3’ (0,9144 m) de ancho Los extremos y los intervalos horizontales no deben ser mayores de 30’ (9,144 m). Tensión Notas: Compresión (c)(1)(ii)

Los postes, patas, marcos y montantes deben estar sobre placas de base y durmientes, u otra base firme adecuada. La plancha de hormigón es una base firme y no requiere durmientes. Notas: (c)(2)

Notas: (c)(2)

No se deben utilizar objetos inestables para soportar unidades de plataformas o andamios. Notas: (c)(2)(ii)

Notas: (c)(2)(ii)

Notas: No se deben utilizar objetos inestables como plataformas de trabajo. (c)(2)(iii)

Notas: No se deben usar cargadores frontales o equipos similares para soportar las plataformas de los andamios a menos que así esté diseñado por el fabricante. (c)(2)(iv)

Los montacargas usados para soportar la plataforma del andamio deben tener toda la plataforma sujeta a las horquillas. El montacargas no se debe mover en sentido horizontal mientras la plataforma está ocupada. Notas: (c)(2)(v)

Los postes, patas, marcos y montantes deben estar a plomo y arriostrados para prevenir el balanceo y desplazamiento. Notas: (c)(3)

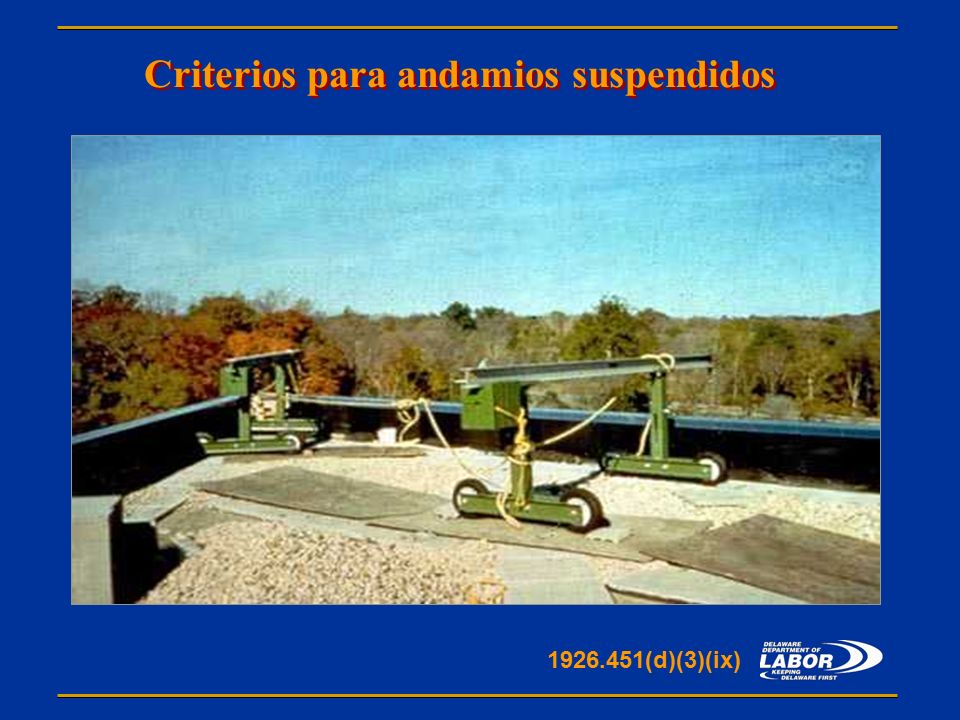

Criterios para andamios suspendidos
Todos los dispositivos de soporte de los andamios de suspensión, como vigas voladizas, ganchos de cornisa, abrazaderas de parapeto, etc., deben descansar sobre superficies que soporten por lo menos 4 veces la carga del andamio. Cuerda salvavidas Notas: (d)(1)

Solo se deben usar contrapesos específicamente diseñados para el sistema en uso. Los contrapesos se deben sujetar por medios mecánicos a las vigas voladizas para prevenir un desplazamiento accidental. No remueva los contrapesos hasta el desmontaje final. Notas: (d)(3)(iii) - (v)

Los vientos de cuerda deben tener una resistencia equivalente a la de las cuerdas de suspensión. Los vientos de cuerda deben sujetarse a un anclaje estructuralmente firme en el edificio. Los vientos de cuerda se deben instalar perpendiculares al frente del edificio o estructura. Notas: (d)(3)(vii)-(x)

Notas: (d)(3)(ix)

Acceso a los andamios Debe proporcionarse un acceso seguro a las plataformas de los andamios. Escaleras de mano Escaleras de ganchos Torre de escalera Escaleras acoplables Escaleras tipo fijas Acceso a andamios prefabricados integrales Notas: (e)(1) -(e)(6)

Acceso a los andamios Escalera/torre de andamio
Baranda: riel superior e intermedio Barandas: a 28”- 37” (71,12 cm - 93,98 cm) de la superficie de la huella. Plataforma de descanso: por lo menos, 18” (45,72 cm) de ancho por 18” (45,72 cm) de largo en cada nivel. La escalera debe ser de por lo menos 18” (45,72 cm) de ancho. Huellas y descanso: superficies antideslizantes. Notas: (e)(4)

Acceso a los andamios Marcos de acceso a andamios prefabricados integrales Diseñados y construidos para usar como peldaños de escalera. Longitud del peldaño de por lo menos 8” (20,32 cm). Separación uniforme entre cada sección de marcos. Notas: (cont.) (e)(6)

Acceso a los andamios Espacio máximo entre peldaños de 16 ¾” (42,545 cm). Debe haber plataformas de descanso en intervalos verticales de un máximo de 35’ (10,668 m) en todos los andamios soportados de más de 35’ (10,668 m) de altura. No se debe usar como plataforma de trabajo cuando es menor de 11 ½” (29,21 cm), a menos que se use protección contra caídas. Notas: (e)(6)

Acceso a los andamios Notas: No se debe usar el reforzamiento transversal (riostras) en andamios de marco soldado tubular como medio de entrada o salida. (e)(9)(iv)

Uso de los andamios No se deben sobrecargar los andamios y los componentes de los andamios. Una persona competente debe inspeccionar en busca de defectos. Si se encuentran defectos, se debe reemplazar, reparar o remover de inmediato. Notas: (f)(1), (3), (4)

Uso de los andamios Se prohíbe el uso de andamios apuntalados o inclinados. Notas: (f)(2)

Uso de los andamios Se pueden montar, trasladar, desmontar o modificar únicamente con la supervisión de una persona competente. No se debe trabajar en plataformas cubiertas con nieve o hielo. Cables de retención en cargas sueltas. Se deben proteger las cuerdas de suspensión contra el calor, ácidos o sustancias corrosivas. No se debe trabajar durante tormentas o vientos fuertes. No se deben acumular escombros en las plataformas. Notas: (f)(7) -(13)

Uso de los andamios Distancia de aislamiento entre andamios y cables de alimentación: Cables aislados: Menos de 300 voltios – 3’ (91,44 cm) 300 voltios a 50 kv – 10’ (3,048 m) Más de 50 kv – 10’ (3,048 m) + 0,4” (1,016 cm) por cada 1 kv que supere los 50 kv Cables sin aislar: Más de 50 kv – 10’ (3,048 m) Notas: (f)(6)

Protección contra caídas
Protección contra caídas (SPCC, por sus siglas en inglés, o barandas) (g)(1)(i-vi) SPCC y barandas en andamios de suspensión (g)(2) SPCC obligatorio para montadores y desmontadores cuando sea viable después del 2 de septiembre de 1997 (g)(4)(ii) Rieles superiores de 38”- 45” (96,52 cm - 114,3 cm) de altura después del 1 de enero de 2000 (g)(4)(iv) Rieles intermedios a aproximadamente mitad de camino entre el riel superior y la superficie de la plataforma (g)(4)(xv) Uso de reforzamiento transversal (crucetas) en lugar de rieles superiores o intermedios en algunos casos Notas: (g)

Los empleados en andamios que estén a más de 10’ (3,048 m) de un nivel inferior deben estar protegidos contra las posibles caídas a ese nivel inferior. Notas: (g)(1)

Notas: Los empleados en andamios de suspensión ajustable de uno o dos puntos deben estar protegidos por un sistema personal contra caídas (SPCC) y por un sistema de barandas. (g)(1)(ii)

Una persona competente debe determinar la viabilidad y la seguridad de la protección contra caídas durante el montaje y desmontaje del andamio soportado. Los empleadores deben proporcionar protección contra caídas si es viable y no crea un riesgo mayor. Notas: (g)(2)

(g)(4): Los sistemas de barandas que cumplen con el apéndice A cumplen estos requerimientos. (g)(4)(i): Los sistemas de barandas se deben instalar a lo largo de todos los laterales y extremos abiertos de las plataformas. (g)(4)(xiii): No se deben usar bandas de acero o plástico como riel superior o intermedio. Notas: (g)(4)

Se puede usar el reforzamiento transversal (crucetas) en vez del riel superior o intermedio cuando el punto de cruce de los amarres esté entre: 38” y 48” (96,52 cm y 121,92 cm) sobre la plataforma para el riel superior; 20”y 30” (96,52 cm y 121,92 cm) sobre la plataforma para el riel intermedio. Notas: (g)(4)(xv)

¿Qué está bien? ¿Qué está muy mal?
Notas:

El uso de casco es obligatorio para los empleados que están en los andamios. Notas: (h)(1)

Protección contra caída de materiales
Las redes de contención protegen a los trabajadores que están abajo contra la caída de herramientas de mano, escombros y otros objetos pequeños. Notas: (h)(1)

El área debajo del andamio en donde pueden caer materiales debe estar parapetada. No se debe permitir el ingreso de empleados al área peligrosa. Notas: (h)(2)(i)

Cuando se apilan herramientas, materiales o equipos a una altura superior a la del borde de la tabla de pie, se deben instalar paneles o mallas desde la tabla de pie hasta la parte superior de la baranda. Notas: (h)(2)(iii)

Se debe colocar la tabla de pie a lo largo del borde de la plataforma para prevenir la caída de herramientas, materiales o equipos desde el andamio. Altura mínima: 3½” (8,89 cm) Buena sujeción Notas: (h)(4)(ii)

Andamio de poste Se deben instalar correderas y soportes en el borde.
Las correderas deben abarcar, como mínimo, 2 postes. Los soportes se deben extender, como mínimo, 3” (7,62 cm) sobre los bordes externos de las correderas. Los soportes y las correderas no se deben empalmar entre los postes. Notas: (a)(1)-(8)

Andamio de poste de menos de 60 ft (18,288 m) de altura.
Los andamios de poste de más de 60’ (18,288 m) de altura deben estar diseñados por un ingeniero profesional registrado. Se deben construir y cargar de acuerdo con ese diseño. Se puede usar el apéndice A no obligatorio para cumplir con los requisitos de diseño y carga para andamios de menos de 60 ft (18,288 m) de altura. Notas: (a)(10)

Andamios tubulares con acoplo
Los andamios de más de 125 ft (38,1 m) de altura deben estar diseñados por un ingeniero profesional registrado. Se deben construir y cargar de acuerdo con ese diseño. Se puede usar el apéndice A no obligatorio para cumplir con los requisitos de diseño y carga para andamios de menos de 125 ft (38,1 m) de altura. Notas: (b)(10)

Andamio de marco fabricado
Los andamios de más de 125 pies (38,1 m) de altura sobre placas de base deben estar diseñados por un ingeniero profesional registrado. Se deben construir y cargar de acuerdo con ese diseño. Notas: (c)(6)

Andamio de albañilería
No debe superar los tres niveles de altura y debe estar construido y colocado de manera que cada parte descanse directamente sobre la otra. Los niveles superiores deben estar sobre una hilera continua de tablones colocados a través del siguiente nivel inferior, y se deben clavar o sujetar de otra manera para impedir el desplazamiento. Notas: (e)

Andamio de caballete Los andamios no se deben construir ni colocar en más de dos niveles o 10 pies (3,048 m), lo que sea menor. Cada caballete se debe colocar directamente sobre el caballete del nivel de abajo. Notas: (f)(1)&(2)

Andamios de barandal Todas las palometas, excepto las de andamio de molde con palometa de madera, deben estar sujetas a la armazón o estructura con uno de los siguientes medios: clavos, un dispositivo de enganche con clavija de metal, soldadura, sujeción con ganchos a un miembro de soporte estructural fijo. Notas: (g)(1)

Andamio de palometas de techo
El andamio se debe construir de manera que se adapte a la inclinación del techo. Debe proporcionar un soporte a nivel para la plataforma. La plataforma debe tener un ancho mínimo de 2” (30,48 cm). Notas: (h)(1)

Andamios voladizos Las vigas voladizas deben estar:
sujetas en su lugar para impedir el movimiento; bien arriostradas al punto de apoyo para impedir que se incline. Toda la estructura de soporte debe estar bien arriostrada para impedir todo movimiento horizontal. Notas: (i)(2)

Andamio de palometas de gato
Los postes deben estar sujetos a la estructura mediante riostras triangulares rígidas o un medio equivalente, a la parte inferior, superior y otros puntos, según sea necesario. Los postes del andamio soportado deben estar sobre una base firme. Notas: (j)(2)

No se deben utilizar bancos de trabajo como plataformas de andamio. ¿El acceso a este andamio es seguro? ¿Hay alguna violación de las normas de protección contra caídas? Notas: (j)(4)

Los postes de madera deben estar bien construidos. ¿Los postes están bien sujetos? ¿Hay algún problema con respecto a la protección contra caídas? Notas: (j)(5) - (7)

¿Aquí hay violaciones con respecto a las nomas sobre andamios de palometas de gato?
Notas:

Andamio de gato en escalera Plataforma enlazada por puente
Las plataformas no deben superar los 20 pies (6,096 m) de altura. Las escaleras deben cumplir con los requisitos del subapartado X. Las escaleras deben estar colocadas, sujetadas o equipadas con dispositivos para impedir el deslizamiento. Las plataformas no se deben enlazar por puentes entre sí. La plataforma debe tener un ancho mínimo de 12” (30,48 cm). Notas: 23 pies (7,0104 m) (k)

¿Este andamio de gato en escalera se está usando correctamente?
Notas:

Andamios móviles Los andamios deben estar correctamente arriostrados.
Las ruedas deben estar bloqueadas cuando está el andamio en uso. Las plataformas no deben extenderse más allá de los soportes de la base a menos que se usen salientes. Los soportes de las ruedas deben estar clavados. Notas: (w)

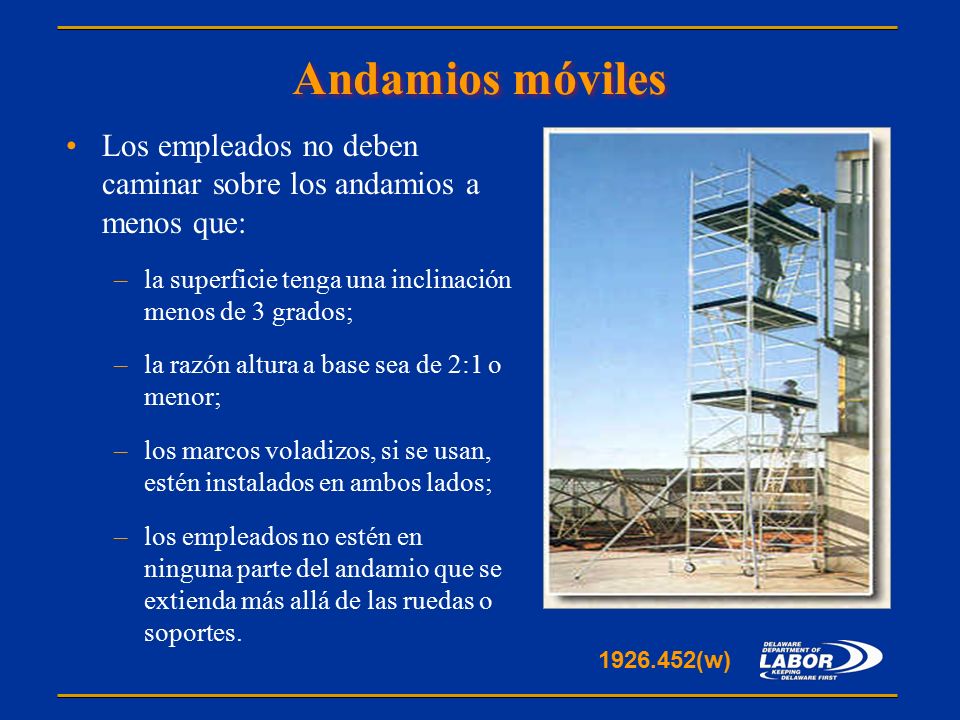

Andamios móviles Los empleados no deben caminar sobre los andamios a menos que: la superficie tenga una inclinación menos de 3 grados; la razón altura a base sea de 2:1 o menor; los marcos voladizos, si se usan, estén instalados en ambos lados; los empleados no estén en ninguna parte del andamio que se extienda más allá de las ruedas o soportes. Notas: (w)

Andamios móviles Los sistemas de alimentación usados para propulsar los andamios móviles deben estar diseñados para ese uso. No se deben utilizar montacargas, camiones ni otros vehículos motorizados similares para propulsar los andamios, a menos que el andamio esté diseñado para ese sistema de propulsión. Notas: (w)

Otros tipos de andamios
Escalera de gallinero Andamio de gato para ventana Notas: Andamio de escalón, plataforma y escalera de caballete

Andamio de vigueta Notas: Andamio flotador (barco) Andamio en catenaria

Notas: Andamio colgado del interior Andamio de dos puntos (tarima oscilante) Andamio multinivel

Plataformas aéreas Las plataformas aéreas incluyen las siguientes:
Plataformas de pluma extensible Escala automóvil articulada Torres verticales Combinación de cualquiera de estos dispositivos Notas: (a)(1)

Plataformas aéreas Plataformas de pluma extensible y articulada:
Se deben probar los controles de elevación el día anterior al que se van a usar. Solo las puede operar el personal autorizado. No se permite sujetarse con la correa al poste, estructura, etc. adyacente. Los empleados deben apoyarse con firmeza sobre el piso de la canasta. Notas: (b)(2)

Se deben aplicar los frenos. Cuando se usa un saliente, debe estar sobre almohadillas o una superficie sólida. No se deben superar los límites de carga de la pluma y la canasta. Las plataformas aéreas no se deben mover mientras están en posición de trabajo. Excepción: Equipos especialmente diseñados para esa operación. Notas: (b)(2)

Se debe usar la correa para el cuerpo (cinturón de seguridad) y las cuerdas de amarre atadas a la pluma o la canasta. Las correas para el cuerpo no se aceptan como parte del sistema anticaídas. Las correas para el cuerpo se aceptan en un sistema de inmovilización o retención. Notas: (b)(2)

Plataformas aéreas Los ascensores de tijera no se consideran plataformas aéreas. La norma no las incluye. Carta de interpretación: 1/8/00 Los ascensores de tijera se ajustan a la definición de andamio y deben cumplir con los requisitos para los andamios móviles. Notas:

Requisitos de capacitación
El instructor debe estar calificado en el tema. Temas para los empleados que trabajan en andamios: Naturaleza del riesgo eléctrico, de caída o de caída de materiales. Procedimientos correctos para: lidiar con los riesgos eléctricos; montar, mantener y desmontar los sistemas de protección contra caídas; los sistemas de protección contra caída de materiales que se usan. Uso correcto del andamio y de los materiales en el andamio. Capacidades de carga de los andamios. Requisitos de este subapartado. Notas: (a)

Los empleados que participan en el montado, desmontado, traslado, operación, reparación, mantenimiento o inspección de un andamio deben estar capacitados por una persona competente. Los temas incluyen los siguientes: La naturaleza de los riesgos de los andamios. Los procedimientos correctos para montar, desmontar, trasladar, operar, reparar, inspeccionar y mantener el tipo de andamio en cuestión. Criterios de diseño, capacidad de carga máxima prevista y uso previsto del andamio. Otros requisitos pertinentes de este subapartado. Notas: (b)(2)

Recapacitación Si el empleador tiene razones para creer que a un empleado le faltan las destrezas o los conocimientos necesarios para trabajar de forma segura en tareas de montaje, uso o desmontaje de andamios. Cuando los cambios en el lugar de trabajo presenten un nuevo riesgo. Cuando los cambios en los tipos de andamios, protección contra caídas, protección contra caída de materiales u otros equipos presenten un nuevo riesgo. Cuando las deficiencias en el trabajo relacionado con los andamios que realizó un empleado afectado indican que ese empleado no cuenta con las competencias requeridas. Notas: (c)

Resumen En esta presentación, tratamos los siguientes temas:
Requisitos mínimos de la OSHA para los andamios. Seguridad en diseño, instalación y uso de andamios. Identificación de riesgos. Métodos de eliminación Notas: 87

¿Alguna pregunta sobre los andamios?
Notas:
