1 Fuentes De Campo Magnético.- Prof: Felipe Hernández

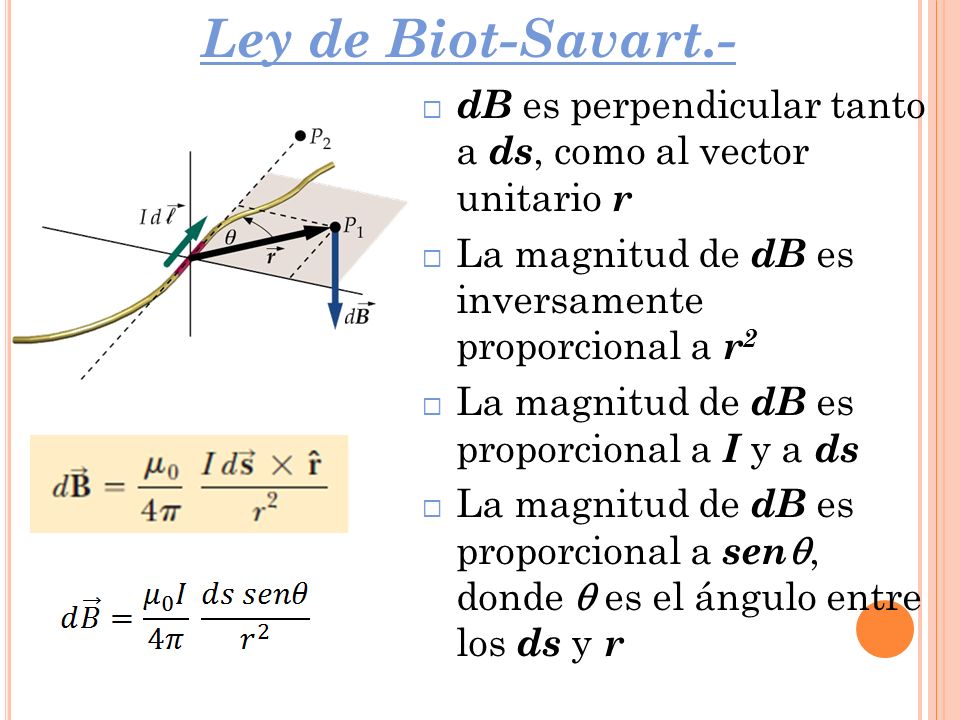

2 Ley de Biot-Savart.-  dB es perpendicular tanto a ds, como al vector unitario r  La magnitud de dB es inversamente proporcional a r 2  La magnitud de dB es proporcional a I y a ds  La magnitud de dB es proporcional a sen , donde  es el ángulo entre los ds y r

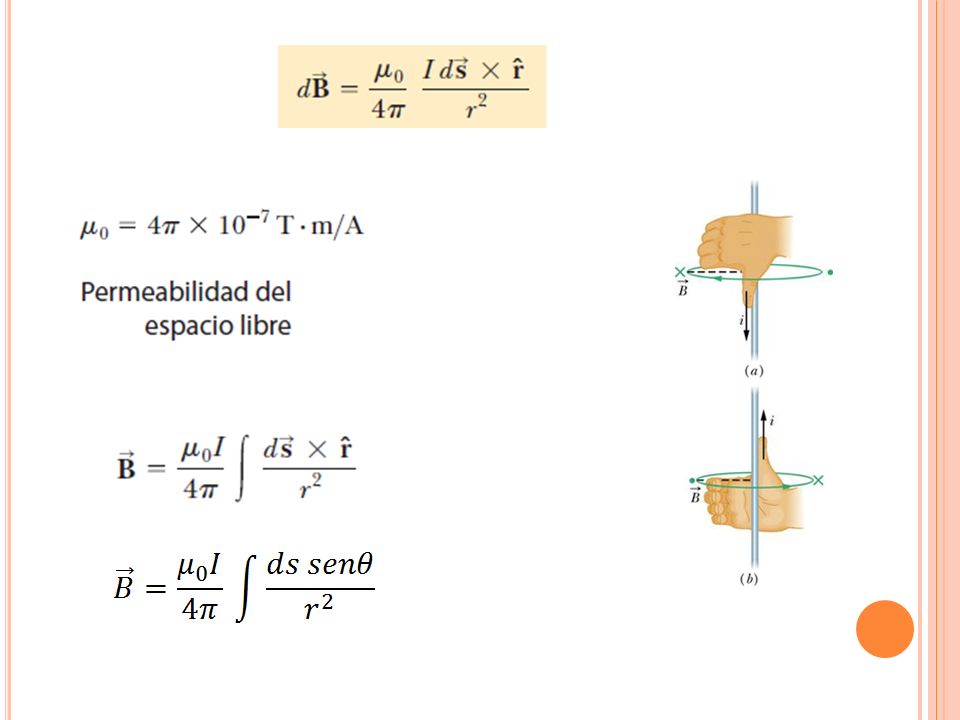

3

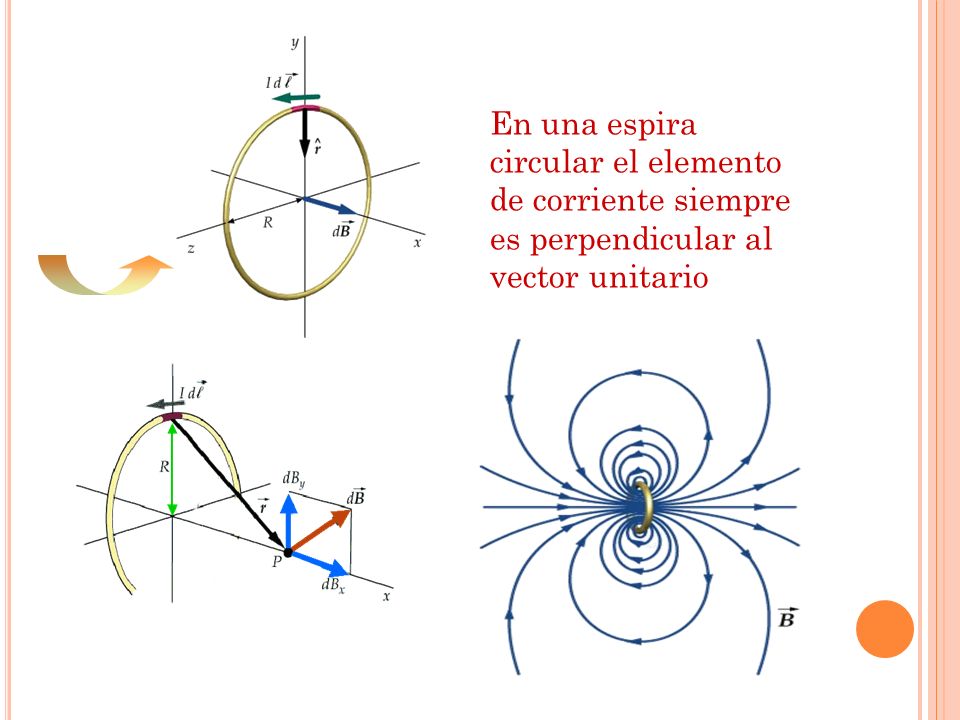

4 En una espira circular el elemento de corriente siempre es perpendicular al vector unitario

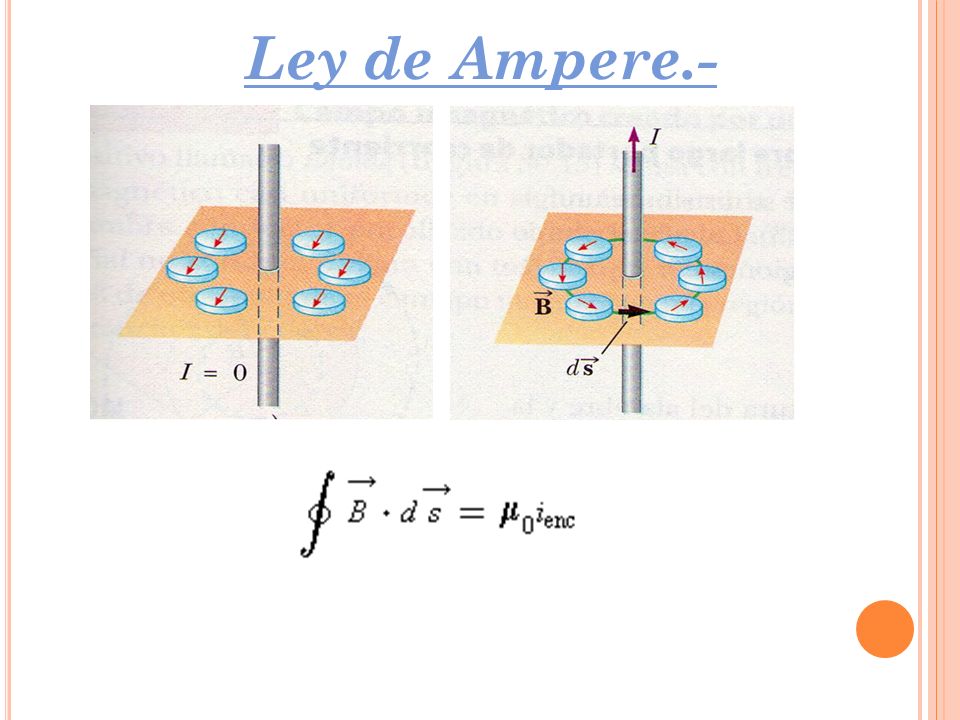

5 Ley de Ampere.-

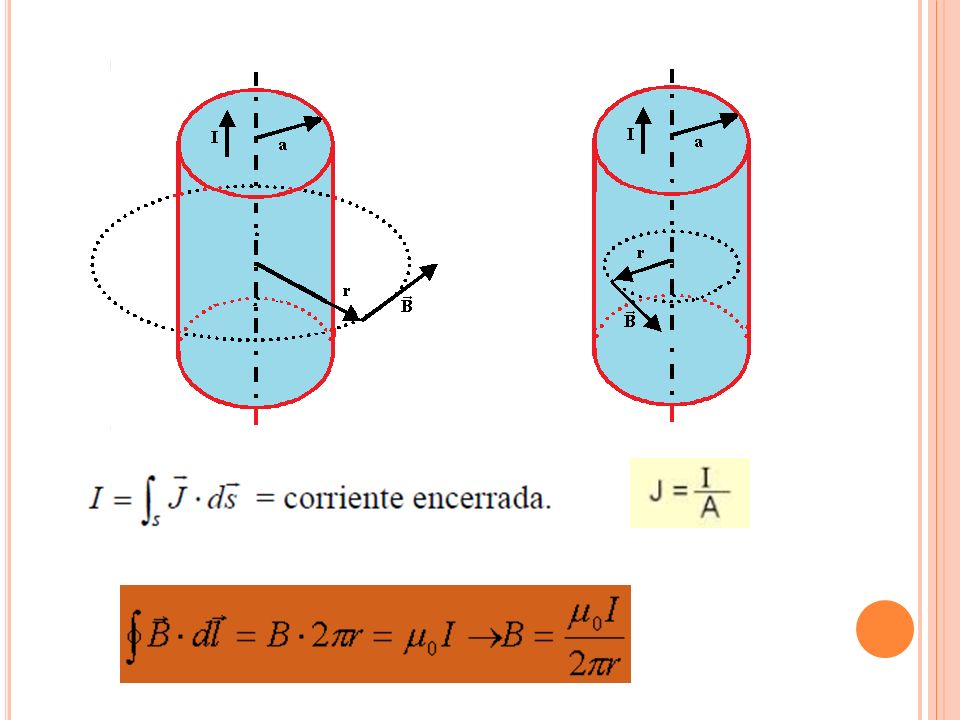

6

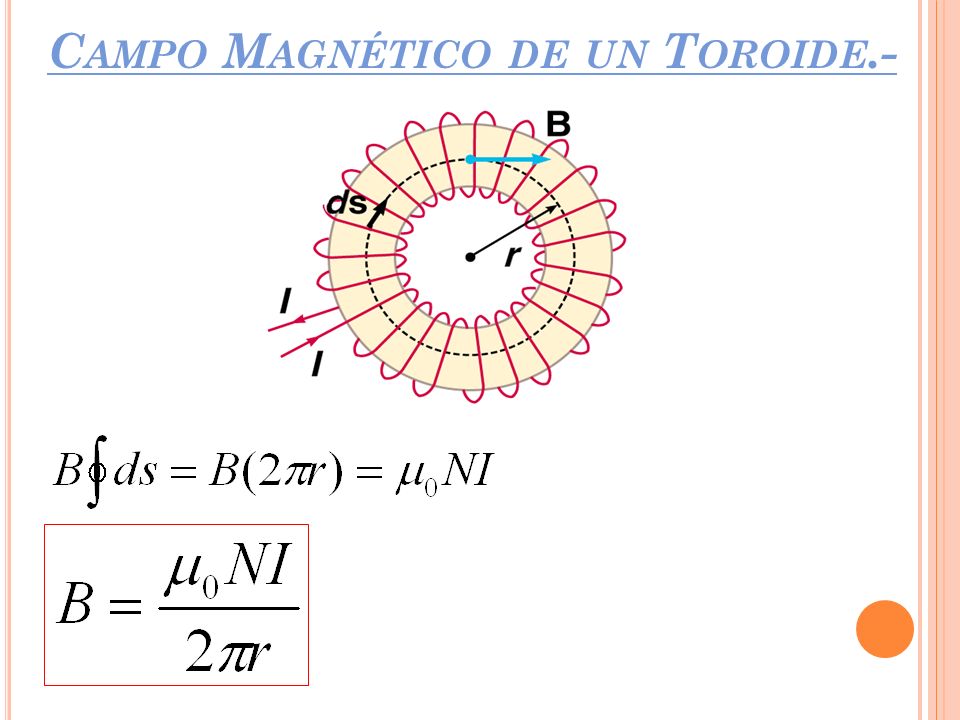

7 C AMPO M AGNÉTICO DE UN T OROIDE.-

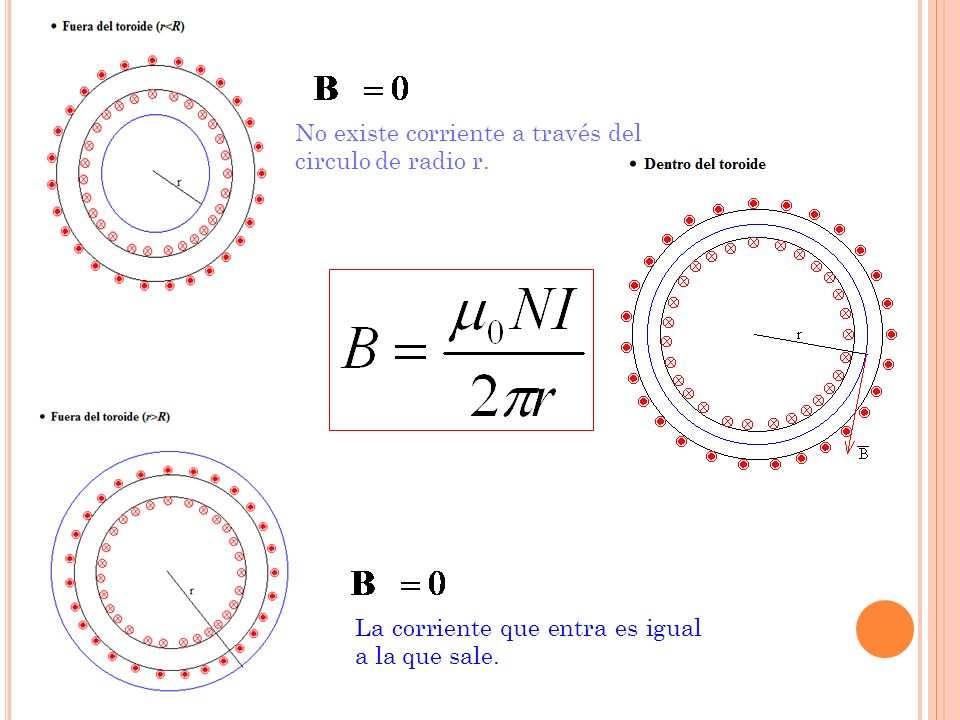

8 La corriente que entra es igual a la que sale. No existe corriente a través del circulo de radio r.

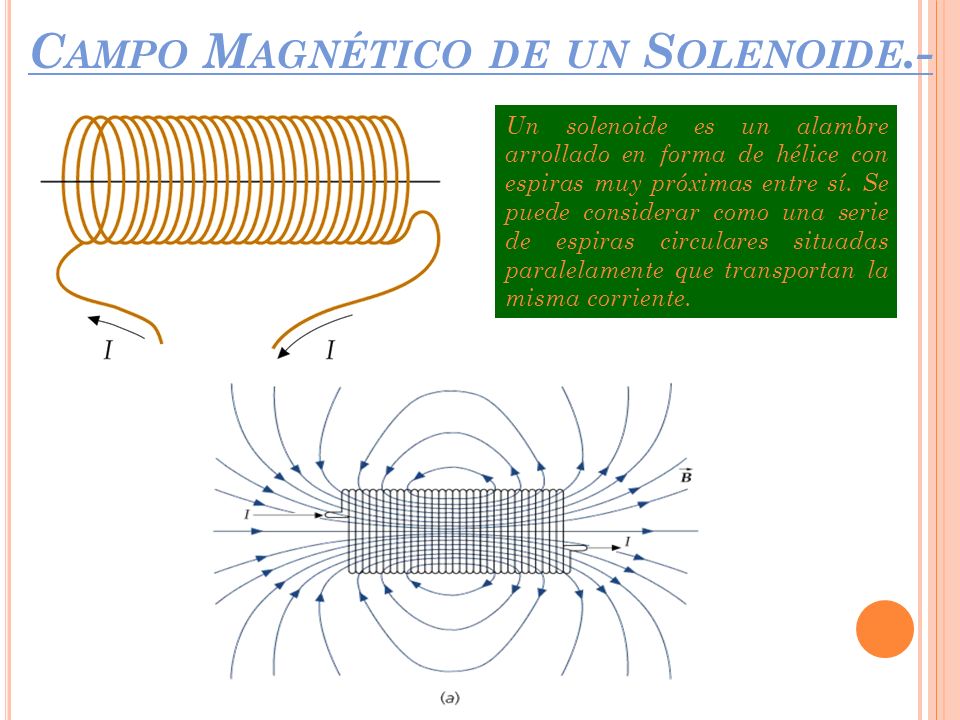

9 C AMPO M AGNÉTICO DE UN S OLENOIDE.- Un solenoide es un alambre arrollado en forma de hélice con espiras muy próximas entre sí. Se puede considerar como una serie de espiras circulares situadas paralelamente que transportan la misma corriente.

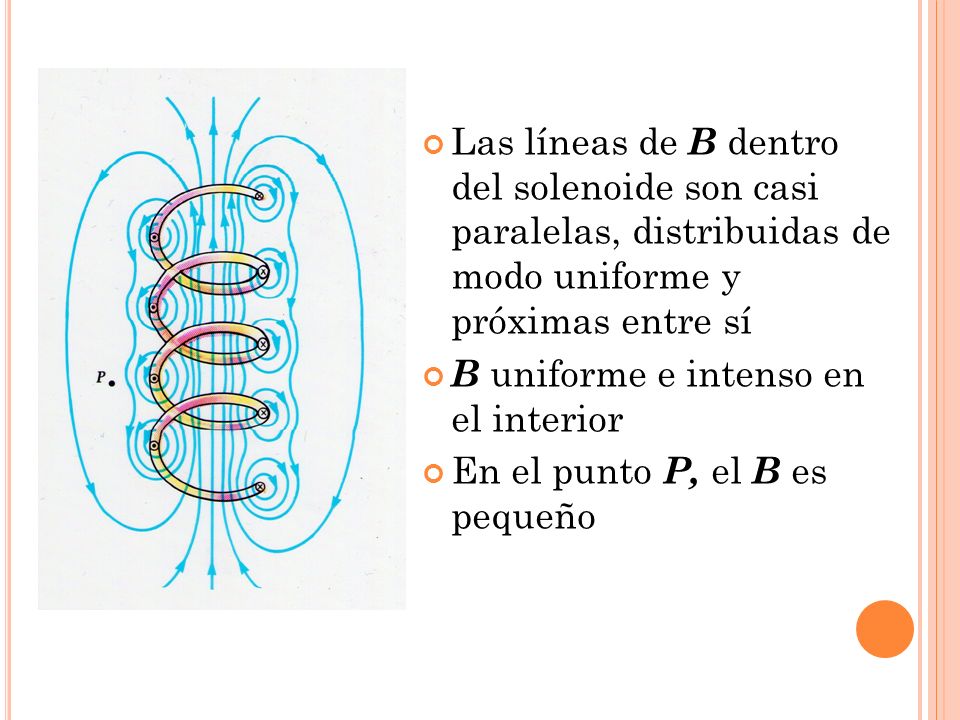

10 Las líneas de B dentro del solenoide son casi paralelas, distribuidas de modo uniforme y próximas entre sí B uniforme e intenso en el interior En el punto P, el B es pequeño

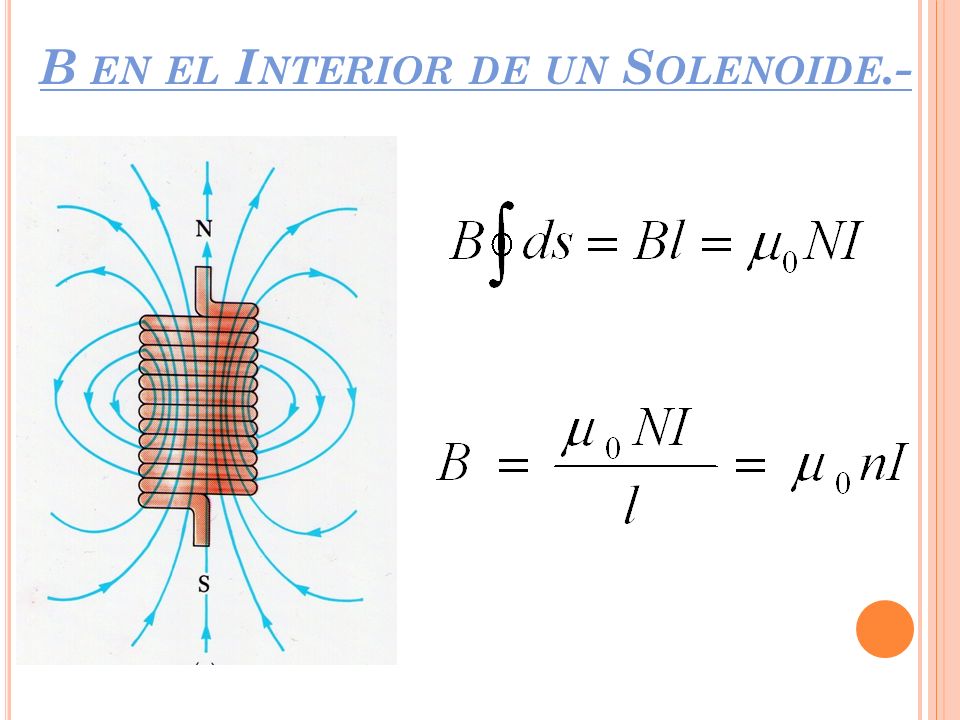

11 B EN EL I NTERIOR DE UN S OLENOIDE.-

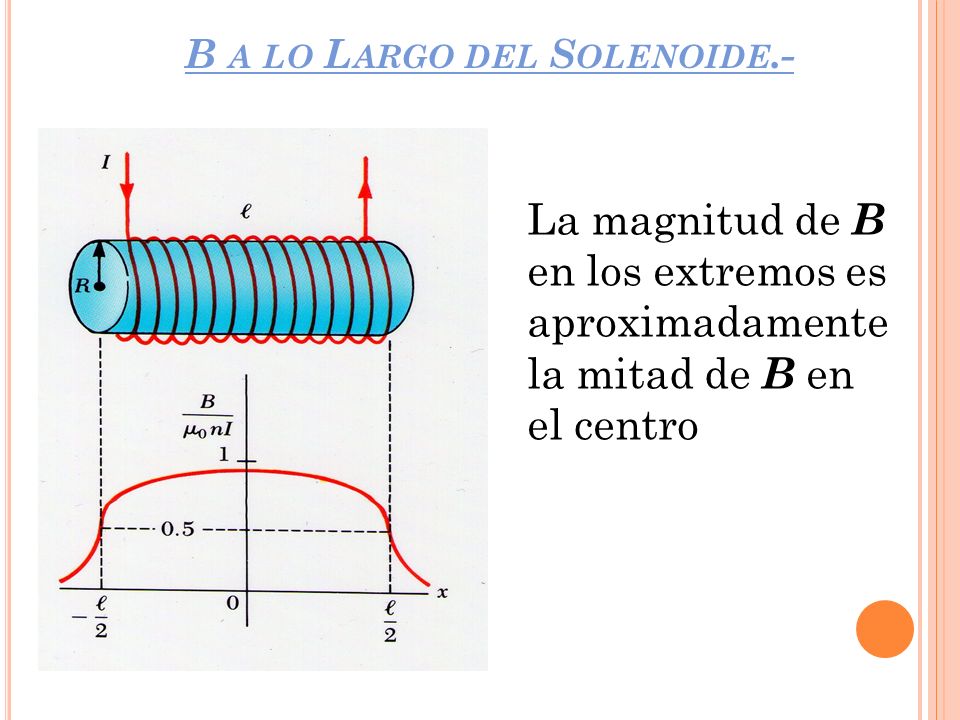

12 B A LO L ARGO DEL S OLENOIDE.- La magnitud de B en los extremos es aproximadamente la mitad de B en el centro

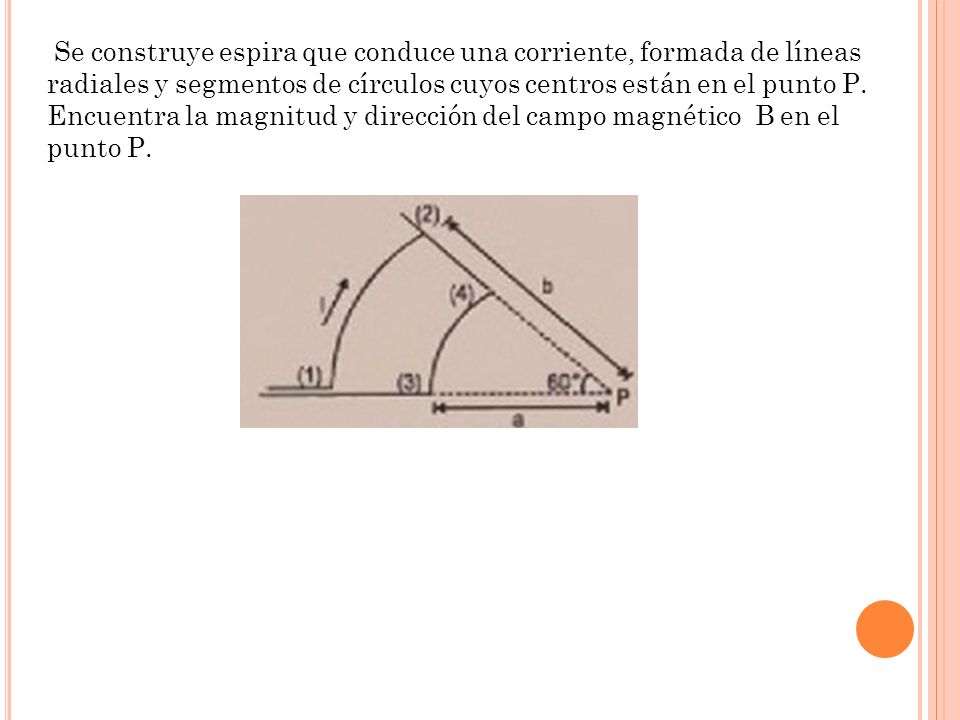

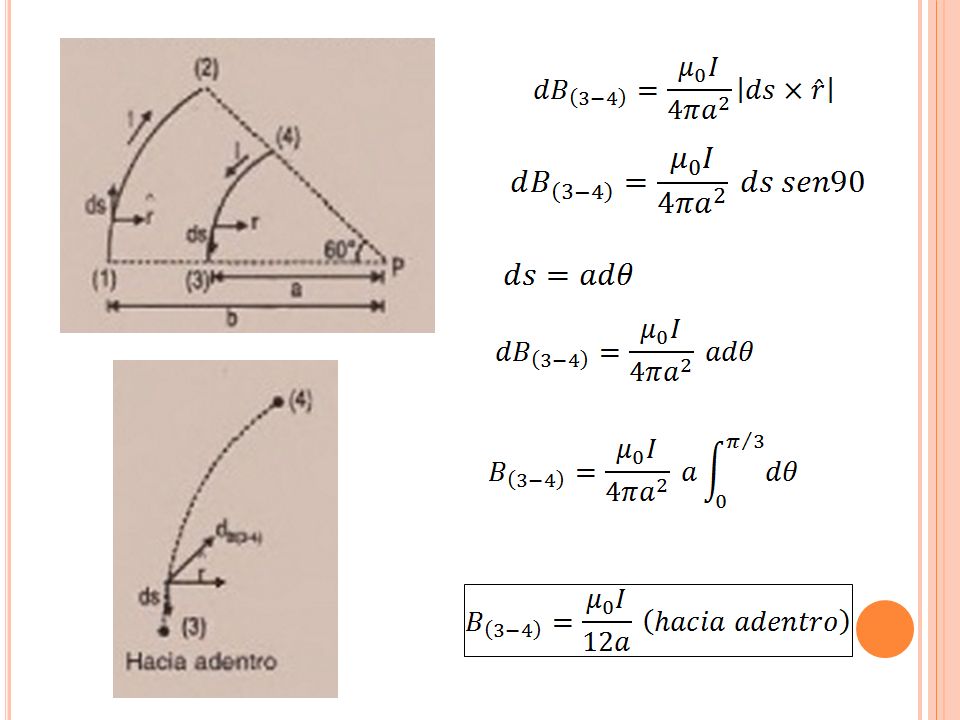

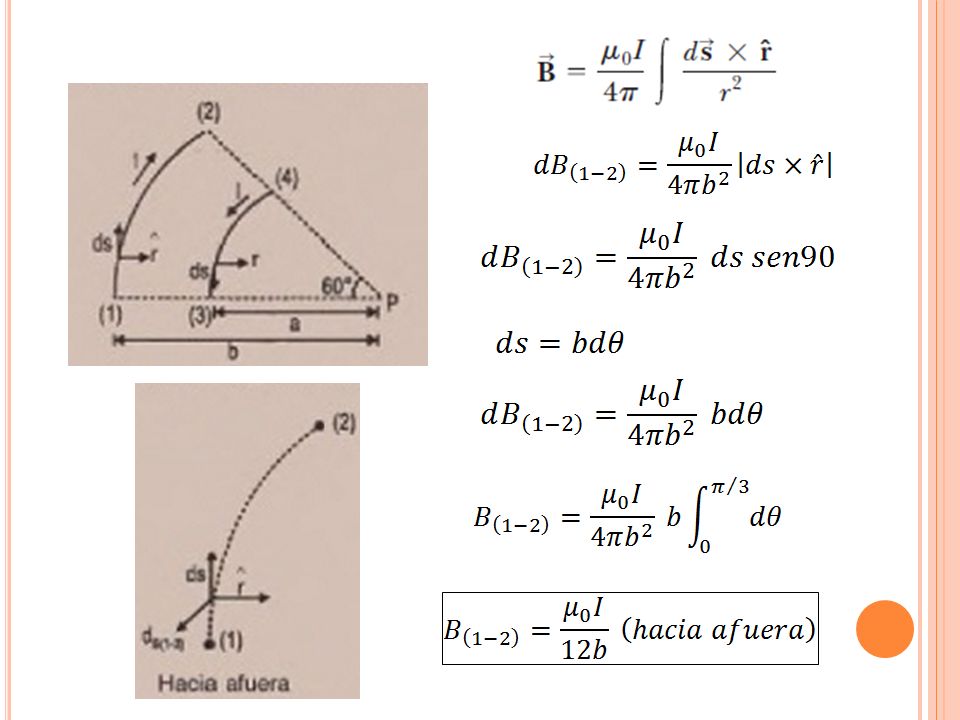

13 Se construye espira que conduce una corriente, formada de líneas radiales y segmentos de círculos cuyos centros están en el punto P. Encuentra la magnitud y dirección del campo magnético B en el punto P.

14

15

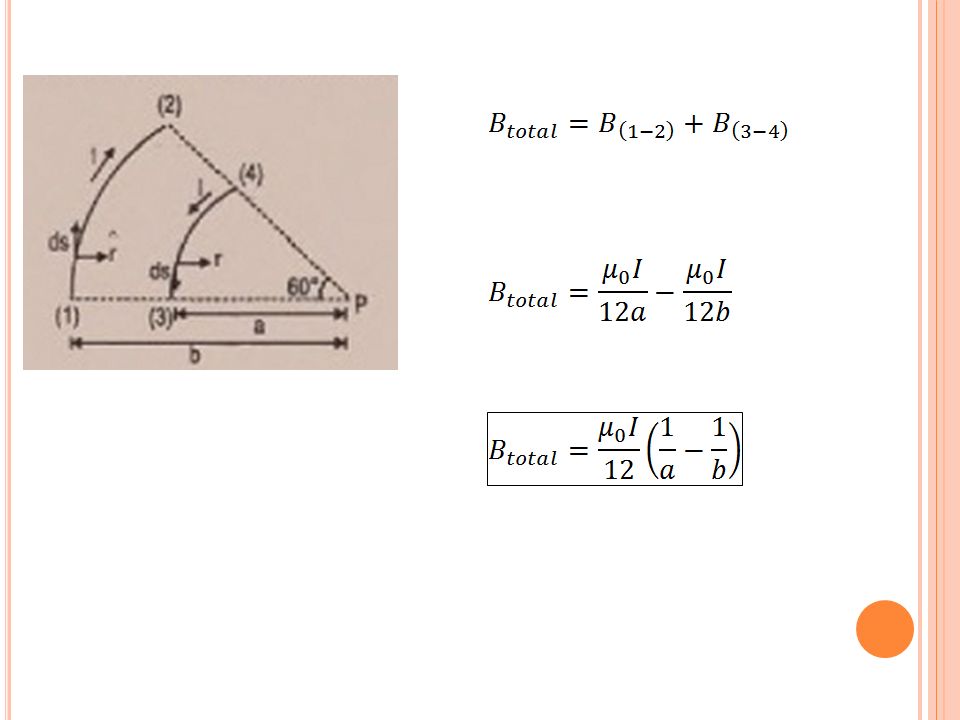

16

17 Los alumnos de la facultad de ingeniería de la UDP se ganan un segundo proyecto para la construcción de un cable coaxial, el cual consta de dos conductores concéntricos, con las dimensiones mostradas en la figura. Sobre estos conductores circulan corrientes iguales y opuestas i, distribuidas de manera uniforme. Los patrocinadores del proyecto le piden que le envíen un informe con los valores de los campos magnéticos en las siguientes zonas: a) Para un r < a. b) Para un r entre a y b (a < r < b). c) Para un r entre b y c (b < r < c). d) Para un r > c

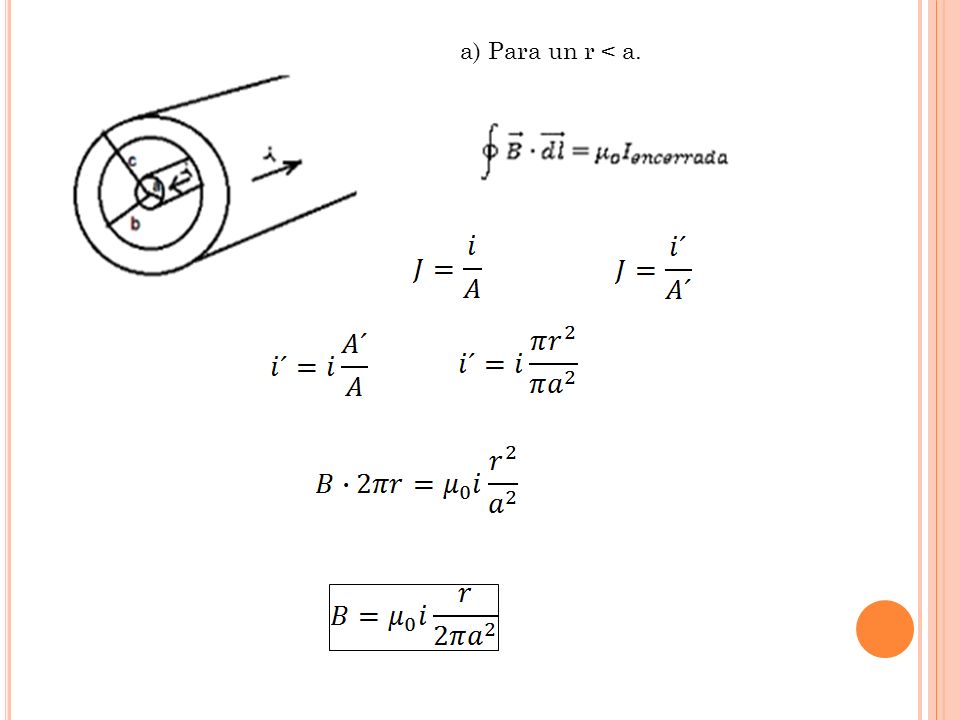

18 a) Para un r < a.

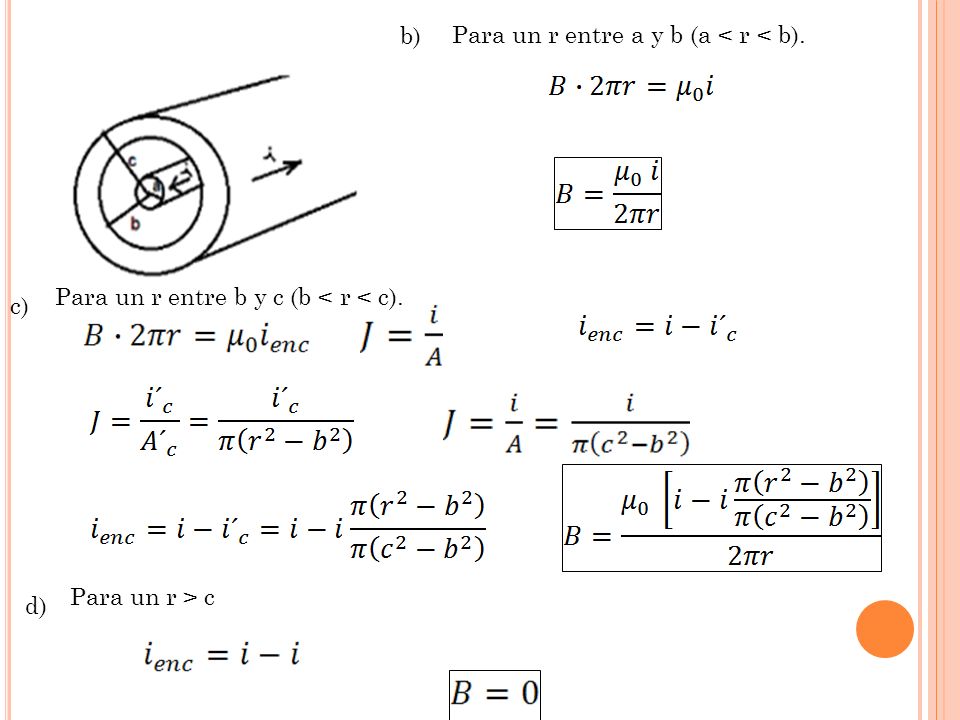

19 b) c) d) Para un r entre a y b (a < r < b). Para un r entre b y c (b < r < c). Para un r > c

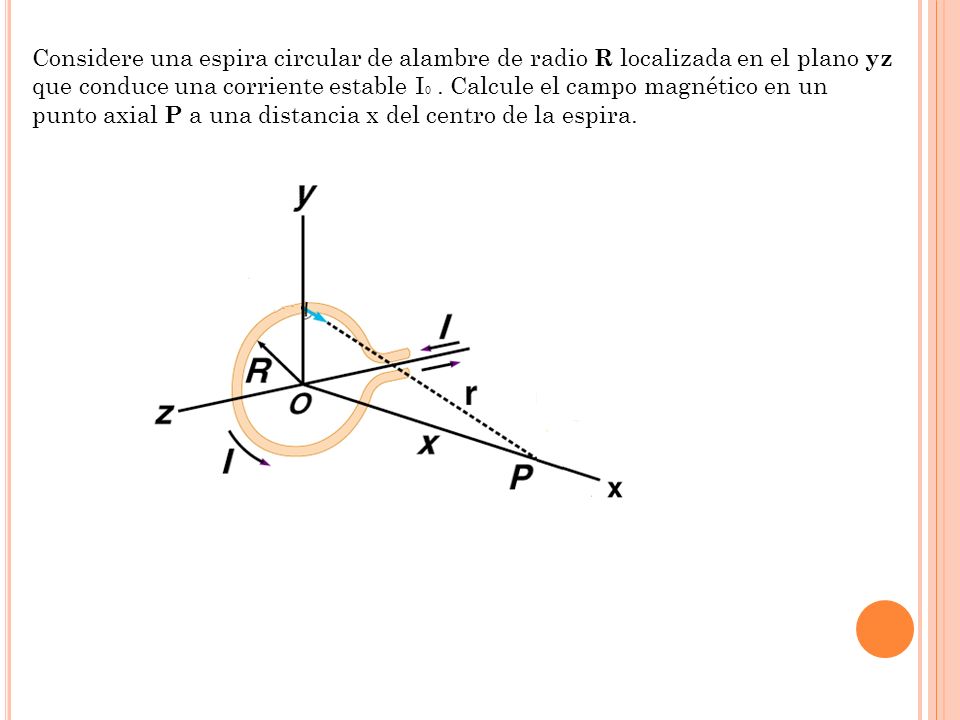

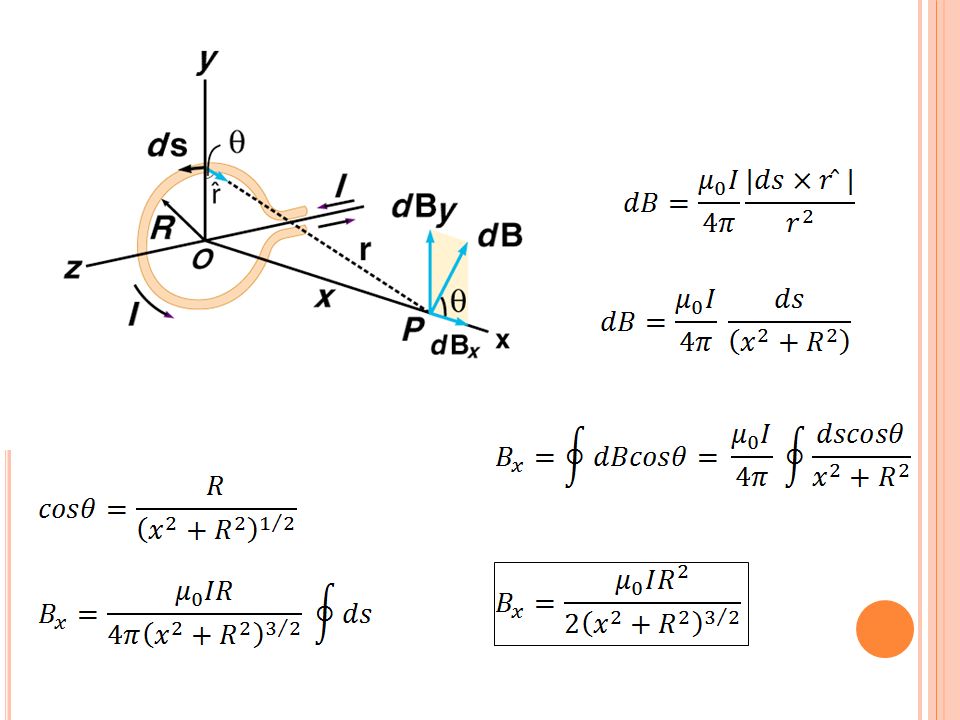

20 Considere una espira circular de alambre de radio R localizada en el plano yz que conduce una corriente estable I 0. Calcule el campo magnético en un punto axial P a una distancia x del centro de la espira.

21
