1 LED DE AMPERE Y LEY DE COULOMB

2 LEY DE COULOMB

3 Cargas eléctricas en reposo
- + Cargas eléctricas en reposo

4 Campo eléctrico para cargas puntuales
- + Campo eléctrico para cargas puntuales

5 - + Superficies equipotenciales generadas
por cargas eléctricas puntuales.

6 El flujo eléctrico es la medida del numero de líneas de campo eléctrico que atraviesan cierta superficie

7 + Flujo de un campo eléctrico de carga positiva a través del área dA

8 En un dA con flujo infinitesimal, tomamos el campo
Eléctrico constante, así: Para calcular el Flujo total Se debe integrar toda la Superficie: Entonces el flujo eléctrico total es : Unidades

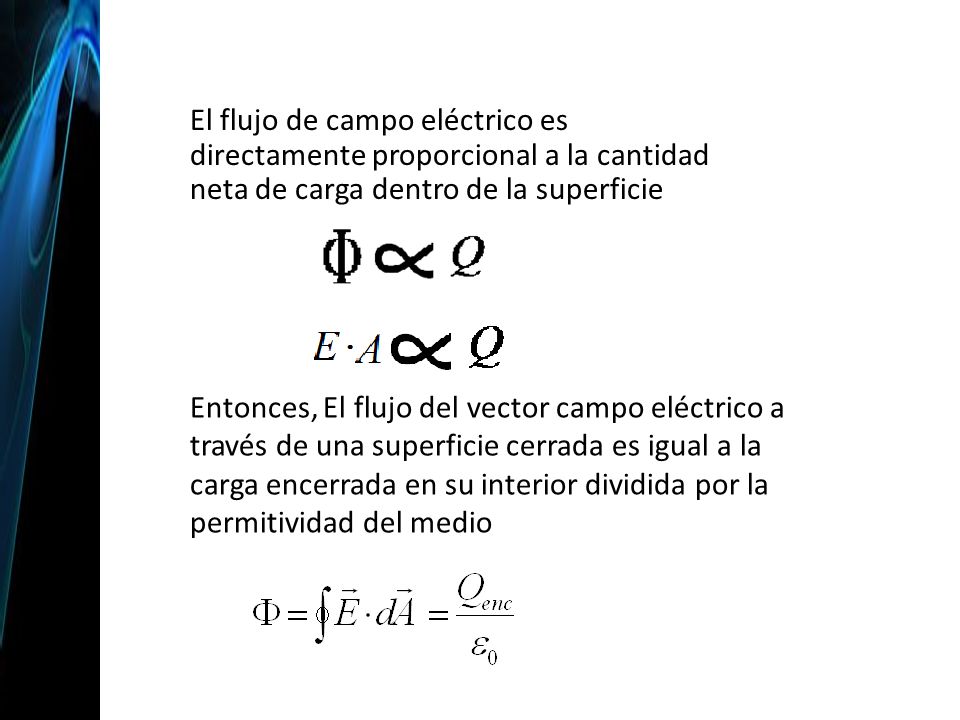

9 El flujo de campo eléctrico es directamente proporcional a la cantidad neta de carga dentro de la superficie Entonces, El flujo del vector campo eléctrico a través de una superficie cerrada es igual a la carga encerrada en su interior dividida por la permitividad del medio

10 Carga puntual dA r + Simetría esférica Ley de Coulomb

11 Ley de Ampere

12 CORRIENTE ELECTRICA La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material

13 La presencia de una corriente eléctrica, o sea, de un flujo de carga debido a una diferencia de potencial, genera una fuerza magnética que no varía en el tiempo. Si tenemos una carga a una velocidad , ésta generará un campo magnético que es perpendicular a la fuerza magnética inducida por el movimiento en ésta corriente

14 2πR B

15 El flujo magnético a través de una superficie se define análogamente al flujo eléctrico . Sea dA un elemento de área, se define el flujo magnético f m como Si la superficie es un plano de área A y B es constante en módulo y dirección, y forma un ángulo q con la normal, el flujo es siendo la unidad de flujo magnético el  Wb (Weber) o su equivalente N.m /A Por lo tanto si queremos saber el flujo que atraviesa una espira, multiplicamos el valor del campo magnético por la superficie de la espira y por el coseno del ángulo formado entre la normal a la espira y el vector B. En el caso de un solenoide procederemos a multiplicar el flujo que atraviesa una espira por el número de espiras

16 La Circulación de campo magnético se obtiene experimentalmente que
Ley de Ampere Sabemos que el campo eléctrico es conservativo y el trabajo realizado sobre una carga testigo cuando realiza un viaje redondo (ida y vuelta) da siempre cero. En cambio si tratamos de hacer lo mismo en el campo magnético no da siempre cero como con el campo eléctrico. Mientras que la circulación del campo eléctrico es siempre cero, no lo es en el caso de la circulación del campo magnético. La Circulación de campo magnético se obtiene experimentalmente que  o donde   m 0=4p k

17 La circulación del vector B en una línea cerrada es numéricamente igual a la corriente encerrada (en el interior de la trayectoria) multiplicada por la permeabilidad del vacío.

18 Campo Magnético creado por un conductor Rectilíneo
Calculando la circulación de B en una trayectoria circular cualquiera se da que: Þ B.2.p .r = m 0.I   siendo r el radio de la trayectoria circular Þ como m 0  = 4.p .k

19 + -  El sentido de las líneas de fuerza se puede determinar aplicando la regla de la mano derecha que consiste en lo siguiente: Si suponemos que rodeamos el conductor con la mano derecha cerrada como para sujetarlo y colocamos el pulgar extendido en el sentido de la corriente, las líneas de fuerza siguen el sentido de rotación que va desde el puño hacia el extremo de los dedos.
