El papel del microprocesador en un sistema informático Es el elemento que más influye en el rendimiento del sistema. Es el que más nos aproxima a saber.

Presentaciones similares


Presentación del tema: "El papel del microprocesador en un sistema informático Es el elemento que más influye en el rendimiento del sistema. Es el que más nos aproxima a saber."— Transcripción de la presentación:

1 El papel del microprocesador en un sistema informático Es el elemento que más influye en el rendimiento del sistema. Es el que más nos aproxima a saber cuál es la potencia de un equipo. A veces se utiliza directamente el nombre del microprocesador y su velocidad para referirse a un ordenador, ejemplo: –tengo un Pentium II a 233MHz –voy acomprar un Athlon XP a 2,8 GHz

2 CPU La CPU (Unidad Central de Proceso) es el componente donde reside la capacidad de procesamiento o inteligencia de un ordenador.

3 El Microprocesador es: Un circuito integrado de aproximadamente 1 cm2 de superficie que tiene integrados a escala microscópica millones de componentes electrónicos; –principalmente transistores –también otros como resistencias.

4

5 Recordatorio de Generaciones de micros: 1ª Generación de Computadoras (1937 a 1958) –Uso de válvulas. –Ingreso de datos con tarjetas perforadas.

6 Recordatorio de Generaciones de micros: 2ª Segunda Generación ( ) –El transistor

7 Recordatorio de Generaciones de micros: Tercera Generación ( ) –Circuitos integrados –Compatibilidad con equipo mayor –Multiprogramación –Minicomputadora

8 Recordatorio de Generaciones de micros: 4ª Generación(1971 a la actualidad) -Microprocesador - Chips de memoria. - Microminiaturización

9

10 En 1965 Gordon Moore, cofundador de Intel, formuló, basándose en observaciones empíricas, una ley que dice: el número de transistores que incorporan los microprocesadores se doblará cada 18 meses. De forma sorprendente esta ley no ha dejado de cumplirse desde su formulación hace ya unos 40 años

11 El aumento del número de transistores implica una mayor complejidad de la circuitería del microprocesador y, por lo tanto, una mayor potencia.

12 Estructura interna de un microprocesador Los microprocesadores actuales siguen el modelo de Von Neumann, en consecuencia, sus componentes principales son: la Unidad de Control (UC) la Unidad Aritmético-Ldgica (ALU) los registros el bus interno.

13 Maquina Von Neumann

14 Estructura interna de un microprocesador La UC es la encargada de generar las señales necesarias para que el resto de los componentes del rnicroprocesador ejecuten de forma adecuada las instrucciones del programa. La ALU es la encargada de realizar las operaciones lógicas y aritméticas. Los registros son unos almacenes temporales de datos de acceso muy rápido que guardan los datos con que trabajan la ALU y la Unidad de Control. Los buses internos son los circuitos que intercomunican los distintos componentes de la CPU.

15 Conceptos adicionales sobre microprocesadores Escala de integración. Es la escala a la que está diseñada la circuitería interna del microprocesador. Con el tiempo ha ido disminuyendo debido a los avances en los procesos de diseño y fabricación que permiten cada vez una mayor miniaturización. En los tiempos del 8086 la escala de integración era de 3 micras y actualmente está alrededor de las 0,l micras.

16

17 Escala de integración 1961: Comercialización de los circuitos integrados por Texas Instruments y Fairchild, con una pequeña escala de integración (SSI), menos de 10 componentes. 1966: Se alcanza la integración a mediana escala (MSI), más de 10 componentes y menos de : Se alcanza la integración a gran escala (LSI), más de 100 componentes y menos de : 1er. Microprocesador. Lo realizaron los ingenieros Ted Hoff y Federico Faggin en Intel y fue el 4004, de 4 bits y 275 transistores. 1975: Se alcanza la integración a muy gran escala (VLSI), más de 1000 componentes

18 Escala de integración 1999:Se presenta el chip molecular, basado en moléculas de rotaxano, que harían las funciones de los transistores, si este proyecto finalmente se lleva a cabo un solo ordenador con un microprocesador molecular sería más potente que la suma de todos los ordenadores que existen en la actualidad. 2000: Premio Nobel de Física para Jack Kilby por la invención del circuito integrado

19 Conceptos adicionales sobre microprocesadores Memoria Caché. Es un tipo de memoria que proporciona una velocidad de acceso muy superior a la memoria convencicional pero su precio es más elevado. Los equipos incorporan una pequeña cantidad de memoria caché suficiente para acelerar el rendimiento del sistema.

20 Tipos de Memoria Caché. La diferencia entre ambas es la integración con el microprocesador. L1 (level 1): forma parte de la circuitería interna del microprocesador. L2 (level 2): antiguamente se encontraba en placa base y a partir del Pentium II se encuentra en el mismo microprocesador, pero en el área más externa de su diseño.

21

22 L2 en placas antiguas

23 Conceptos adicionales sobre microprocesadores Core. Es el núcleo del microprocesador, es decir la parte central de su diseño. Forman parte del core: –la UC, –la ALU, –los registros, –la caché L1 y –los buses internos Estos componentes normalmente trabajan a frecuencias mayores y con voltaje menores que los componentes que se encuentran en la periferia del diseño del microprocesador como la caché L2 o el bus de entrada/salida.

24

25 Conceptos adicionales sobre microprocesadores Unidad de coma flotante. En procesadores anteriores al 486DX era un circuito in tegrado diferenciado que se llamaba coprocesador matemático. En modelos posteriores ya forma parte del diseño del core de todo microprocesador. Su función es efectuar cálculos matemáticos con el sistema de numeración de coma flotante es decir, números de alta precisión en decimales. Cuando no hay una unidad de coma flotante su funcionalidad se sustituye por software, pero a costa de una disminución significativa del rendimiento.

26 Unidad de coma flotante o Coprocesador matemático

27 Unidad de coma flotante o Coprocesador matemático INTEL SX INTEL SX

28 Conceptos adicionales sobre microprocesadores Juego de instrucciones. Es el conjunto de instrucciones en lenguaje ensamblador que el microprocesador es capaz de ejecutar. Con el tiempo el número de instrucciones soportadas y su complejidad va creciendo gracias a los avances en diseño de microprocesadores. Cada vez más éstos pueden llevar a cabo tareas mas complejas con una sola instrucción.

29 Conceptos adicionales sobre microprocesadores Juego de instrucciones. De un microprocesador a otro mas moderno se da lo que se llama compatibilidad hacia atrás. Significa que todas las instrucciones soportadas por un microprocesador también lo serán por modelos posteriores. Un Sw diseñado para PII funcionará sin problemas para PIII y posteriores.

30 Evolución de los microprocesadores de Intel Estudiaremos la plataforma de los llamados PC- compatibles. A esta plataforma también se le llama a veces plataforma x86 porque se basa en microprocesadores derivados del mítico 8086 Hay tres precedentes de micros del mismo Intel: –4004 –8008 –8080

31

32 1971: Intel: 4004

33 1972: Intel: 8008

34 1974: Intel: 8080

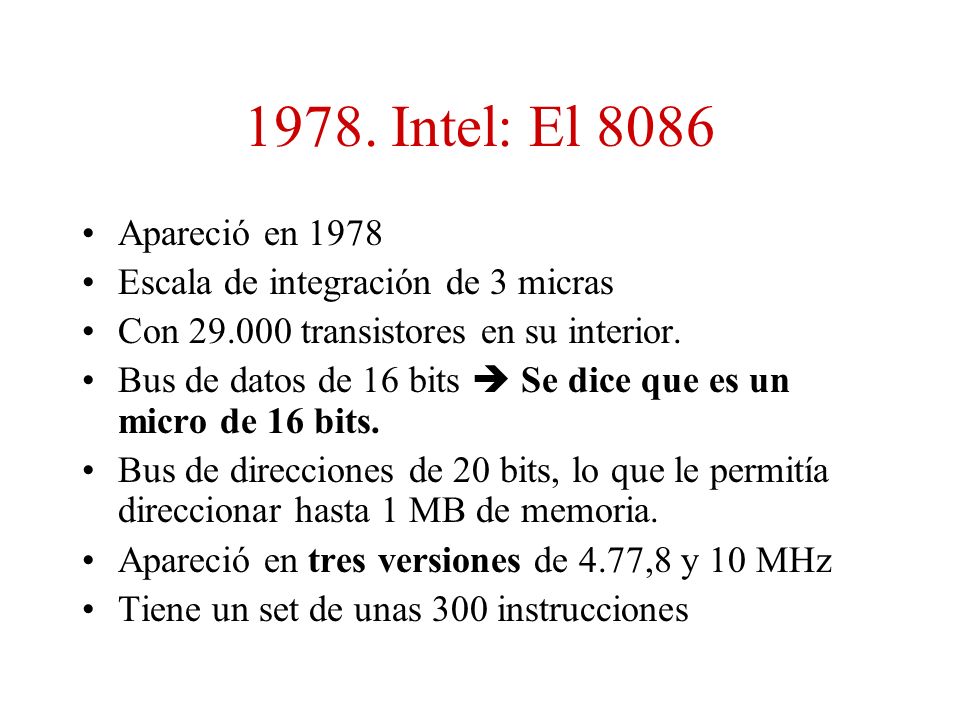

35 1978. Intel: El 8086 Apareció en 1978 Escala de integración de 3 micras Con transistores en su interior. Bus de datos de 16 bits Se dice que es un micro de 16 bits. Bus de direcciones de 20 bits, lo que le permitía direccionar hasta 1 MB de memoria. Apareció en tres versiones de 4.77,8 y 10 MHz Tiene un set de unas 300 instrucciones

36 8086

37 Intel: 8086

38 1979. Intel: 8088 Versión simplificada del 8086 que permitía abaratar costes en el ensamblaje de ordenadores. Apareció en Formado por transistores con una tecnología de 3 micras. Su bus de datos era de 8 bits aunque su arquitectura interna era de 16 bits. Esto era lo que permitía usar chipsets pensados para un bus de datos de 8 bits que en aquel momento eran mucho más baratos. Su bus de direcciones era como en el 8086 de 20 bits. Apareció con velocidades de 5 y 8 MHz. La importancia de este microchip se debe a que fue el que equipaba el primer PC de IBM, el IBM 5150, aparecido en agosto de 1981.

39 8088

40 Coprocesador del 8086: 8087 Tanto el 8088 como el 8086 disponían de un coprocesador matemático, el 8087, que los complementaba a la hora de realizar cálculos matemáticos con coma flotante. A partir de entonces, hasta el 80486SX, cada microprocesador de Intel tendrá un coprocesador matemático asociado que coincidirá en la numeración menos en la última cifra que siempre será 7. Así irán apareciendo los coprocesadores 80287,80387 y relativos a los microprocesadores 80286,80386 y 80486SX.

41 1982. Intel: 80286

42 Intel: Apareció en 1982 Diseñado con una tecnología de 1,5 micras Contenía transistores. El bus de datos de 16 bits Bus de direcciones de 24 bits, lo que permitía direccionar hasta 16 MB de memoria. Apareció en versiones de 6,8 y 12,5 MHz. Fue el microprocesador que incorporaba la gama PC-AT de IBM aparecida en 1984 que entre otras características incorporaba un bus ISA de 16 bits y un disco duro de 20 MB.

43 1985. Intel: 80386

44 Intel versiones: DX y SX

45 1985. Intel DX Es un diseño de 1985 Primer microprocesador de 32 bits de Intel. Tanto su bus de datos como su bus de direcciones eran de 32 bits. Por lo tanto su capacidad de direccionamiento era de 4 GB de memoria, cantidad que coincide con la capacidad de direccionamiento de microprocesadores actuales como el Pentium 4. Estaba formado por transistores Construido usando una tecnología de 1micra. Apareció en versiones de 16,20,25 y 33 MHz.

46 1988. Intel SX Apareció en 1988 Versión simplificada del 80386DX destinada a equipo de gama baja. El bus de datos era de 16 bits El bus de direcciones era de 24 bits mientras que su circuitería interna continuaba siendo de 32 bits como en el modelo DX. Al igual que el 80386DX estaba formado por transistores Y construido usando una tecnología de 1 micra. Apareció en versiones de 16, 20, 25 y 32MHz.

47 1989. Intel: 80486

48 Intel versiones: DX y SX

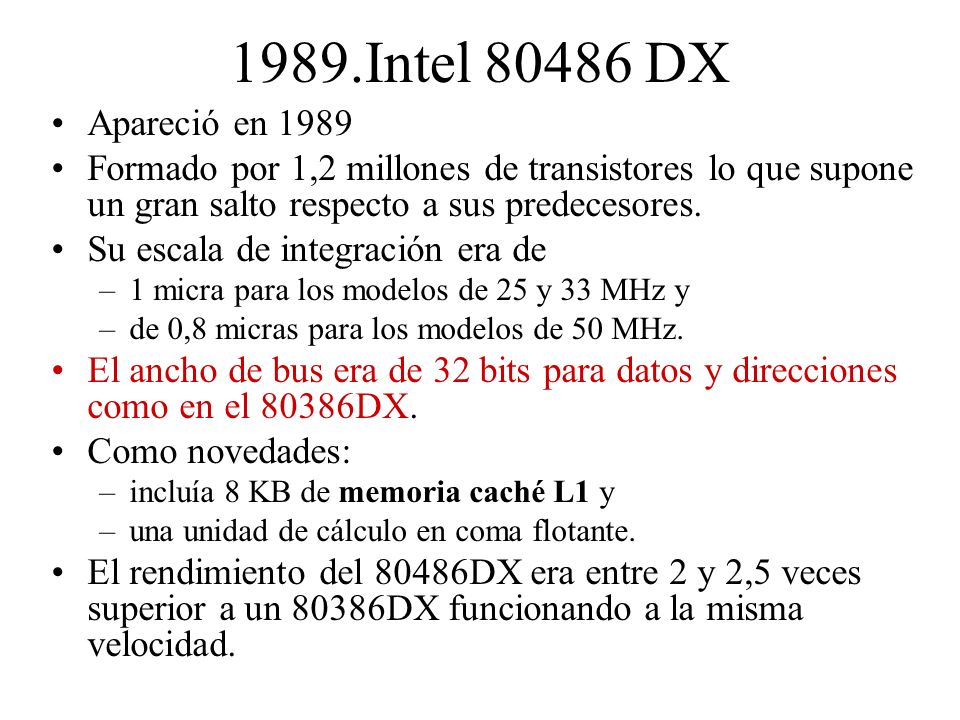

49 1989.Intel DX Apareció en 1989 Formado por 1,2 millones de transistores lo que supone un gran salto respecto a sus predecesores. Su escala de integración era de –1 micra para los modelos de 25 y 33 MHz y –de 0,8 micras para los modelos de 50 MHz. El ancho de bus era de 32 bits para datos y direcciones como en el 80386DX. Como novedades: –incluía 8 KB de memoria caché L1 y –una unidad de cálculo en coma flotante. El rendimiento del 80486DX era entre 2 y 2,5 veces superior a un 80386DX funcionando a la misma velocidad.

50 1991.Intel SX Apareció en 1991 como una versión simplificada del 80486DX. Era básicamente el mismo diseño pero le faltaba la unidad de coma flotante. El bus era de 32 bits para datos y direcciones. Apareció en versiones de 16, 20, 25 y 33 MHz. Incluía 1,185 millones de transistores y estaba diseñado con una tecnología de 1 micra. Este microprocesador se podía complementar con el coprocesador matemático

51 1993. Intel: Pentium

52 La generación PENTIUM

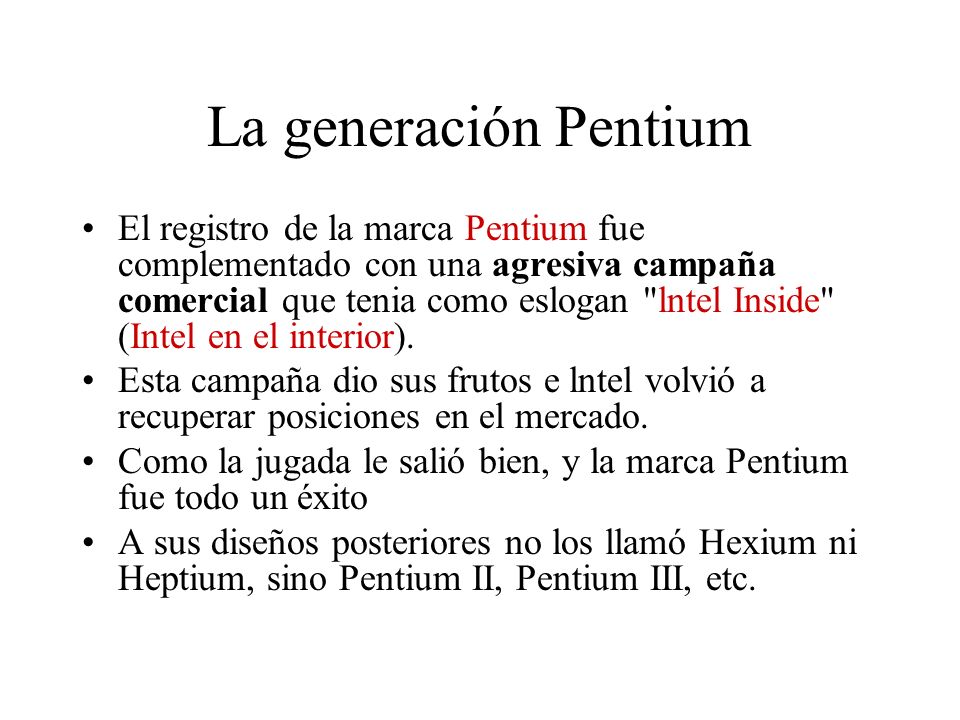

53 La generación Pentium El registro de la marca Pentium fue complementado con una agresiva campaña comercial que tenia como eslogan "lntel Inside" (Intel en el interior). Esta campaña dio sus frutos e lntel volvió a recuperar posiciones en el mercado. Como la jugada le salió bien, y la marca Pentium fue todo un éxito A sus diseños posteriores no los llamó Hexium ni Heptium, sino Pentium II, Pentium III, etc.

54 La generación PENTIUM

55 La generación Pentium Después del la lógica haría pensar que el siguiente microprocesador de Intel se llamaría Pero esto no fue así y tiene una explicación basada en argumentos comerciales.

56 La generación Pentium La cuestión es que cuando Intel lanzaba un modelo de microprocesador, sus competidores (AMD y Cyrix por aquel entonces) lanzaban una versión del mismo pero a un precio bastante inferior. Estas versiones eran completamente compatibles, funcionaban con las mismas placas base y, en el caso de los micros AMD, incluso superaban las prestaciones del micro original de Intel. Esto hacía que Intel perdiera cada vez más terreno en el mercado de microprocesadores para ordenadores personales clónicos de IBM.

57 La generación Pentium En este contexto Intel vio la necesidad de desmarcarse de sus competidores y lo primero que intentó fue registrar el nombre de sus microprocesadores. Pero la legislación impide registrar una marca cuyo nombre sea un número. De ahí que el siguiente microprocesador después del 486 se llamara Pentium. Intel pudo registrar la marca y sus competidores ya no pudieron continuar llamando a sus versiones de la misma forma que Intel.

58 La generación Pentium AMD llamó a partir de entonces K5, K6, Duron y Athlon a sus micros y hoy en día continúan disputando a Intel buena parte del mercado de microprocesadores.

59 La generación Pentium Menor suerte corrió Cyrix, cuyos diseños no tenían prestaciones tan buenas como los de Intel y AMD, sus versiones de Pentium se llamaron 586 y 686 pero con un éxito cada vez menor hasta que abandonó la fabricación de microprocesadores para PC y se dedicó a otras actividades.

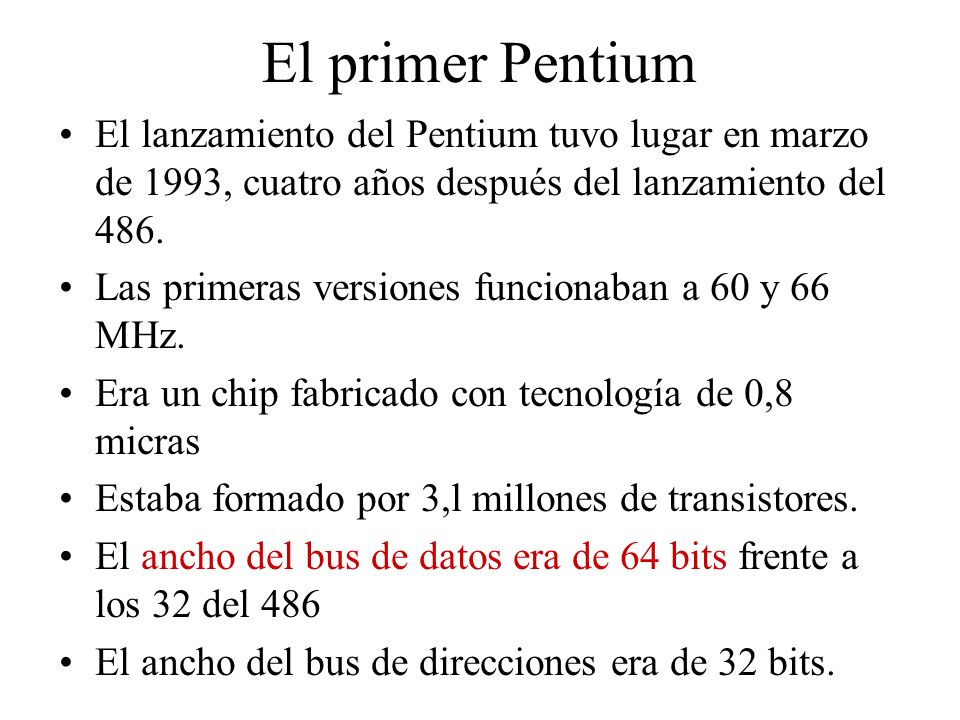

60 El primer Pentium El lanzamiento del Pentium tuvo lugar en marzo de 1993, cuatro años después del lanzamiento del 486. Las primeras versiones funcionaban a 60 y 66 MHz. Era un chip fabricado con tecnología de 0,8 micras Estaba formado por 3,l millones de transistores. El ancho del bus de datos era de 64 bits frente a los 32 del 486 El ancho del bus de direcciones era de 32 bits.

61 El primer Pentium El Pentium fue el primer microprocesador de PC- compatibles que introdujo el concepto de arquitectura superescalar (varias instrucciones por ciclo). Este concepto significa que contiene dos unidades de ejecución en paralelo, es decir que el microprocesador es capaz de ejecutar más de una instrucción por ciclo de reloj.

62 El primer Pentium Otra novedad introducida por la familia de procesadores Pentium fue que el bus del sistema alcanzaba velocidades de 60 o 66 MHz Hasta entonces la máxima velocidad de bus de sistema alcanzada por un 486 fue la de 33 MHz. Respecto a la memoria caché L1, el Pentium incorpora como novedad una caché L1 dividida en dos partes: –8 KB para datos –8 KB para instrucciones (la caché del 486 tenía 8 KB y trataba indistintamente datos e instrucciones).

63 El primer Pentium Mas tarde aparecieron versiones del Pentium que trabajaban a 75,90, 100, 120, 133, 150, 166 y 200 MHz. La principal novedad técnica que aportaron estas versiones de Pentium fue que por primera vez el microprocesador funcionaba a una frecuencia superior a la del bus del sistema. Mientras la frecuencia del microprocesador aumentó y se situó entre 75 y 200 MHz, la frecuencia del bus de sistema siguió manteniéndose en los 66 MHz como máximo.

64 El primer Pentium Este hecho implicó la aparición del concepto de factor multiplicador de un microprocesador que se define como: la razón entre su frecuencia interna y la del bus del sistema. Así, por ejemplo, un Pentium a 100 MHz funcionaba con una frecuencia de bus externo de 50 MHz y su factor multiplicador era 2.

65 El primer Pentium Las versiones más modernas del Pentium estaban diseñadas con escala de integración menor y tenían una mayor cantidad de transistores que los primeros modelos de 60 y 66 MHz. En la siguiente tabla vemos un resumen de las características de los diferentes modelos de Pentium.

66 El primer Pentium

67 A las primeras versiones de Pentium que salieron al mercado se les descubrió un defecto en la unidad de coma flotante que consistía en un error a la hora de hacer ciertas divisiones. Primero Intel negó la existencia del problema, pero después lo reconoció aunque aseguraba que no era grave. Finalmente se comprometió a reemplazar los microprocesadores afectados por otros sin el problema. Esto solo afectaba a algunas versiones de los Pentium entre 60 y 100 MHz.

68 1995. Intel Pentium Pro

69 Intel Pentium Pro Este es uno de los mejores procesadores que ha sacado Intel, a pesar de su relativa antigüedad. Parte de este mérito lo tiene la caché de segundo nivel, que está implementada en el propio chip, y por tanto se comunica con la CPU a la misma velocidad que trabaja ésta internamente. El zócalo es específico para este modelo y es conocido como Tipo 8.

70 Intel Pentium Pro No cuenta con el juego de instrucciones MMX. Está optimizado para aplicaciones de 32 bits. (Windows NT, Unix, OS/2...) Dispone de una caché L1 de 8KB + 8KB. (instrucciones + datos) Hay una gama de procesadores que posee 256 KB. de caché L2, otra 512, y por último un modelo que cuenta con un Mega. Puede cachear hasta 64 GB. de RAM. Está formado por 5,5 millones de transistores.

71 Intel Pentium Pro

72 1997. Intel Pentium MMX

73 1997. Pentium MMX En enero de 1997 Intel lanzó el nuevo microprocesador Pentium MMX que era versión de Pentium que incorporaba ciertas mejoras. La primera era la caché L1 con doble de capacidad respecto al Pentium, 16 Kb para datos y 16 Kb para instrucciones

74 Pentium MMX

75 Otra mejora era que a partir del Pentium MMX el núcleo del microprocesador (core) funcionaba con un voltaje menor que el bus de E/S. Concretamente, 3,3 V para el de E/S y 2,8 V para el core. Esta diferencia de voltajes permitió hacer diseños que aumentaran significativamente la frecuencia de funcionamiento del core del microprocesador.

76 Pentium MMX La temperatura que disipa un microprocesador aumenta con el voltaje y la frecuencia a que funciona. Así, si se disminuye el voltaje, se puede aumentar la frecuencia de funcionamiento manteniendo la temperatura del microprocesador dentro los márgenes de seguridad.

77 Pentium MMX Finalmente, la característica más importante del Pentium MMX era que incorpora un conjunto de 57 nuevas instrucciones, llamado conjunto de instrucciones MMX especializadas en optimizar operaciones multimedia, como la codificación y la decodificación de audio y vídeo. Este conjunto de instrucciones también fue incorporado por los modelos posteriores de microprocesador de Intel e incluso de los de sus competidores como AMD.

78 Pentium MMX El microprocesador Pentium MMX salió con velocidades de 166, 200 y 233 MHz Estaba construido con una tecnología de 0,35 micras Tenía 4,5 millones de transistores en su interior. En todos los modelos, la velocidad del bus externo era de 66 MHz Con lo que el factor multiplicador para el modelo que opera a 233 MHz llegó a ser de 3,5.

79 1997. Intel Pentium II

80 Intel Pentium II Fue lanzado en marzo de 1997 Salió inicialmente en versiones de 233, 266 y 300 MHz. Era un microprocesador fabricado con tecnología de 0,35 micras Contenía 7,5 millones de transistores. El voltaje al que trabajaba el core del Pentium II era 2.8V. Su bus de sistema funcionaba a 66 MHz lo que implica factores multiplicadores de 3,5 a 4,5.

81 Intel Pentium II Las novedades principales introducidas por el Pentium II fueron dos: La primera y más llamativa fue que el microprocesador tenía apariencia de tarjeta y se conectaba a la placa base mediante slot en vez de socket como todos sus predecesores (tal como hemos visto al principio de la unidad).

82 Intel Pentium II La segunda fue que era el primer microprocesador de Intel que incorporaba la caché L2, ya que en diseños anteriores la caché L2 estaba en la placa base. El tener la caché L2 más próxima al núcleo del microprocesador permitía que hubiera un bus sólo para ella. Este bus al ser exclusivo de la cache L2 podía funcionar a velocidades mayores que el bus del sistema. Así, su velocidad estaba entre 116 y los 150 MHz para los primeros modelos Pentium II, prácticamente el doble que el bus sistema.

83 Intel Pentium II Durante el año 1998 salió una segunda versión del Pentium II a velocidades de 333, 350, 400 y 450 MHz. La tecnología de estas versiones del microprocesador era de 0,25 micras lo que le permitió funcionar con un voltaje del core de 2v Además, para estos microprocesadores, la frecuencia del bus del sistema aumentó hasta 100 MHz.

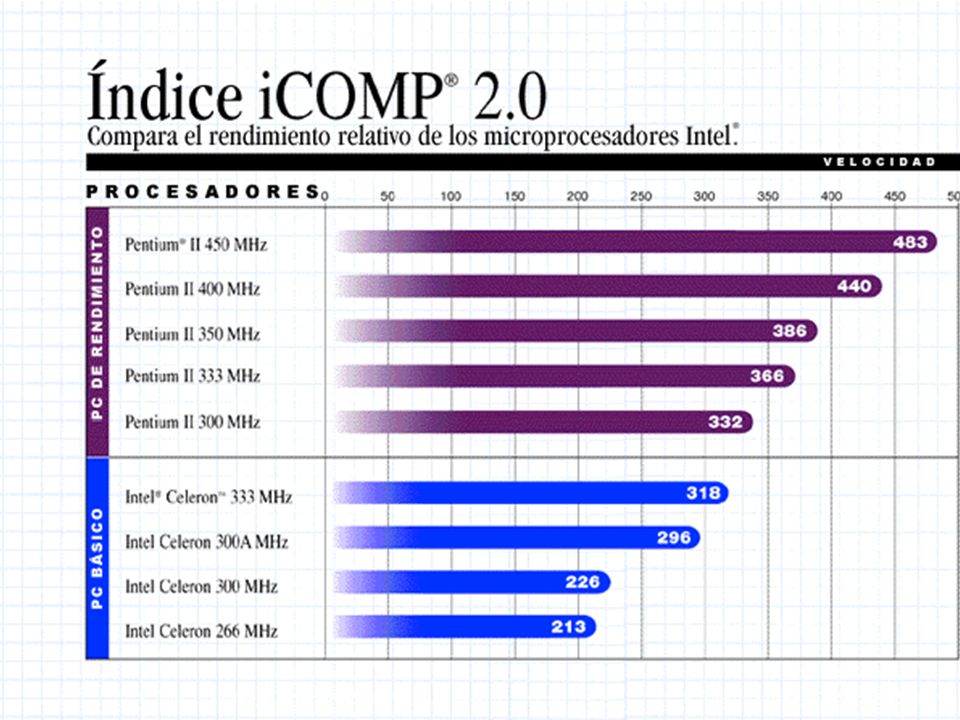

84 Intel Pentium II Resumen de las características de los modelos de PII: La caché L1 de todos los modelos era de 16 KB para datos y 16 KB para instrucciones. La caché L2 era de 256 KB o de 5 12 KB dependiendo del modelo.

85 Intel Pentium Celeron

86 Pentium Celeron Está diseñado para satisfacer las necesidades básicas y los requisitos de accesibilidad comunes a muchos nuevos usuarios de computadoras en el hogar y en las empresas Desde 266 hasta 333 MHz. Su rendimiento hasta el modelo 300A se vio muy mermado debido a la genial idea de Intel de no añadir nada de memoria cache al diseño. De bajas prestaciones adecuados para equipos de bajo coste.

87 Pentium Celeron Aparentemente, el Intel Celeron es como un Pentium II sin la carcasa negra. Esto se debe al desechado de la memoria caché de segundo nivel, en total 512 Kb. menos. Tan sólo quedan los 32 Kb. de primer nivel. Otras características son el uso del Slot 1, bus de 66 MHz y ancho de transistor de 0,25 micras. El chipset diseñado para el Celeron será el Intel MU440EX. Soporta USB, memorias DIMM, DMA pero, dada la finalidad de los equipos, sólo posee un slot ISA y dos PCI. La SVGA va integrada en la placa base.

88

89 1999. Intel Pentium III

90 Pentium III Fue presentado en febrero de 1999 Sus primeras versiones funcionaban a una velocidad de 450 y 500 MHz. El Pentium III fue evolucionando con el tiempo y de él se fabricaron tres versiones diferentes.

91 Pentium III La primera versión, llamada Katmai, difería poco de los últimos modelos Pentium II Fabricado con tecnología de 0,25 micras Contenía 9,5 millones de transistores. Respecto al Pentium II aportaba dos mejoras: –La primera: la inclusión de un nuevo juego de 70 instrucciones, SSE, especializadas en el tratamiento de información multimedia como vídeo y sonido. –La segunda: la inclusión de algunas mejoras en el diseño de la caché L2, que podía ser de 256 o 5 12 KB. En algunos modelos la caché L2 estaba sincronizada con el núcleo del procesador mientras que en otros funcionaba a la mitad de velocidad que el core como en el Pentium II. Esta versión de Pentium III usaba una conexión a placa base del tipo Slot 1 como el Pentium II y se fabricaron modelos de 450,500,533,550 y 600 MHz.

92 Pentium III La segunda versión, llamada Coppermine, apareció en octubre de 1999 Contenía 28,l millones de transistores. La tecnología de fabricación pasó a ser de 0,18 micras lo que le permitió alcanzar velocidades mayores, incluso superiores a 1 GHz. Esta versión aportó mejoras en el diseño de la caché L2 que mejoraban su rendimiento. Su tamaño pasó a ser de 256 KB, frente a los 512 KB de la anterior versión pero pasó a estar sincronizada con el core del microprocesador.

93 Pentium III Coppermine

94 Pentium III Coppermine De esta versión se fabricaron modelos de 500, 533, 550, 600, 650, 667, 700, 733, 750,800,850,866,900 y 933 MHz y de 1,1,10 y 1,13 GHz. En marzo del 2000 Intel lanzó el modelo con el que alcanzó la barrera de los MHz, es decir 1 GHz. Los modelos de esta versión se fabricaron simultáneamente para Slot 1 y para el nuevo Socket 370 lo que suponía un retorno de Intel a las conexiones tipo socket.

95 Pentium III Coppermine

96 Pentium III La tercera y última versión de Pentium III apareció en el año 2001 y llevaba el nombre de Tualatin. Con 44 millones de transistores Fabricado con tecnología de 0,13 micras. Intel produjo modelos de Tualatin a 1, 1,13, 1,20, 1,26 y l,40 GHz. El tamaño de caché L2 era de 256 o 512 KB, dependiendo del modelo. Todos los modelos usaban el Socket 370 para conectarse a la placa base, lo que supuso un abandono definitivo por parte de Intel de la idea del slot como modo de conexión del microprocesador.

97 Pentium III Tualatin

98 Pentium III El Bus de sistema o Front Side Bus (FSB) del Pentium III funcionaba a una velocidad de 100 o 133 MHz. Lo que para los modelos más rápidos del microprocesador supone un factor multiplicador de hasta 10,5. La caché L1 del Pentium III era de 16 KB para datos y 16 KB para instrucciones, como en el Pentium II. El voltaje de funcionamiento del core era de 2 V para el Katinai, de 1,65 V para el Coppermine y de 1,5 V para el Tualatin.

99 Pentium III La característica más polémica del Pentium III fue la inclusión de un número de serie único para cada microprocesador, accesible desde el sistema operativo, cuya finalidad era la de dotar de mayor seguridad a las transacciones de comercio electrónico realizadas a través de internet. Pero la inclusión de este número de serie fue interpretado como un atentado contra la privacidad e Intel se vio obligada a proporcionar un método para deshabilitarlo.

100 Intel Pentium IV (423 pines)

101 Intel Pentium IV (478 pines)

102 Pentium IV Un microprocesador con un nuevo diseño El Pentium 4 supone un rediseño completo del core del microprocesador. Las diferencias entre los últimos modelos anteriores al Pentium 4 consistían básicamente en mejoras en la integración de la caché L2, aumento de frecuencia del Front Side Bus, u otros aspectos que atendían poco al core. El nuevo core del microprocesador fue pensado para soportar grandes velocidades de funcionamiento más que para realizar mucho trabajo en un ciclo de reloj.

103 Pentium IV Como todos los Pentium, el Pentium 4 tiene: Bus de datos de 64 bits Bus de direccionamiento de 32 bits. Posiblemente sea el último microprocesador de Intel con bus de datos de 32 bits, ya que la tecnología de 64 bits está llamada a convertirse en hegemónica durante los próximos años. Mientras van apareciendo los primeros microprocesadores de 64 bits, los sistemas operativos van adaptándose lentamente a las nuevas arquitecturas y van apareciendo versiones de Windows y Linux de 64 bits.

104 Pentium IV Otra característica del Pentium 4 es que la frecuencia del bus del sistema o Front Side Bus (FSB) aumento considerablemente alcanzando velocidades próximas al GHz. Mientras que los Pentium III no superaron la barrera de los 133 MHz de FSB. En realidad, el FSB del Pentium 4 efectúa cuatro transmisiones por ciclo de reloj, por lo que un FSB de 400 MHz de un Pentium 4 trabaja en realidad a 100 MHz aunque en cuanto a velocidad de transmisión es comparable a un bus de sistema de 400 MHz reales

105 Pentium IV Las diferentes versiones del Pentium 4 –Willamette –Northwood –Prescott –Irwindale

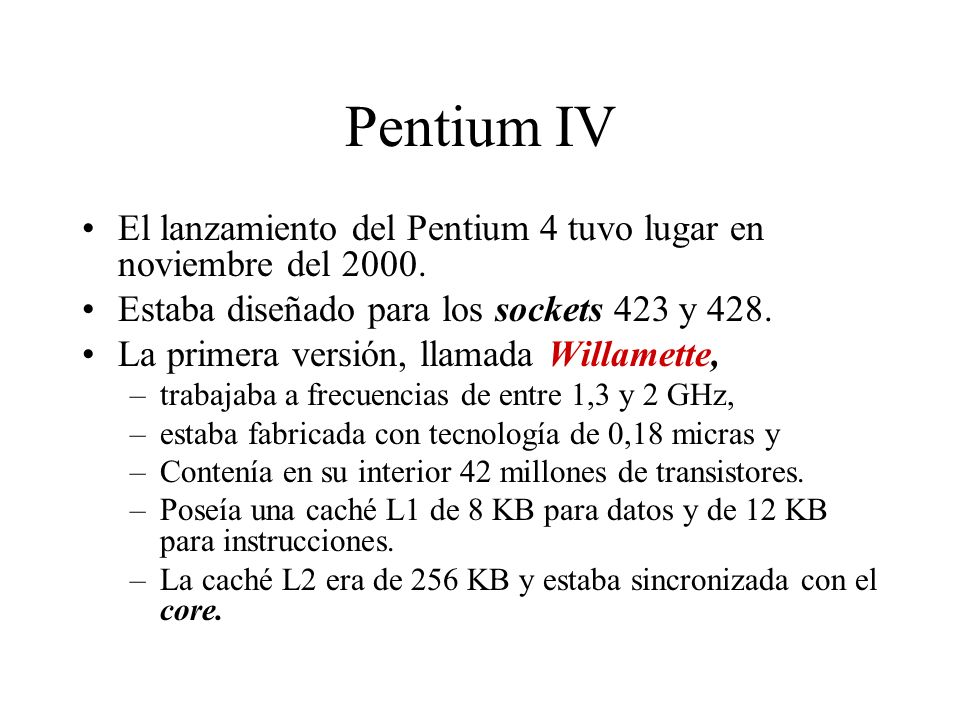

106 Pentium IV El lanzamiento del Pentium 4 tuvo lugar en noviembre del Estaba diseñado para los sockets 423 y 428. La primera versión, llamada Willamette, –trabajaba a frecuencias de entre 1,3 y 2 GHz, –estaba fabricada con tecnología de 0,18 micras y –Contenía en su interior 42 millones de transistores. –Poseía una caché L1 de 8 KB para datos y de 12 KB para instrucciones. –La caché L2 era de 256 KB y estaba sincronizada con el core.

107 Pentium IV Willamette Introducía un nuevo conjunto de instrucciones destinadas a facilitar el trabajo con información de audio y vídeo llamado SSE2, evolución del SSEdel Pentium III. Intel sacó modelos de Willamette a 1.3, 1.4, 1,5, 1,6, 1,7, 1,8, 1,9 y 2 GHz.

108 Pentium IV La segunda versión de Pentium 4 llamada Northwood salió en enero del Contenía en su interior 55 millones de transistores. La tecnología de fabricación del Nortwood era de 0,13 micras El tamaño de la caché L2 fue aumentado a 512 KB. Como novedad, algunos modelos de Northwood usaban la tecnología llamada Hyper-Threading que permite al microprocesador funcionar con dos tramas de ejecución, es decir, como si se tratase de dos microprocesadores trabajando en paralelo. Esto se consigue duplicando ciertas partes del diseño del microprocesador.

109 Hyper-Threading

110 Pentium IV Northwood

111 El primer Pentium 4 con tecnología Hyper- Threading funcionaba a 3,06 GHz. Más adelante Intel sacó versiones de Pentium 4 con Hyper-Threading de todos sus modelos a partir de 2,4 GHz. El FSB del Nortfzwood alcanzó los 800MHz en algunos modelos. Intel fabricó modelos de Northwood a 1.6, 1.8, 2, 2.2, 2.26, 2.4, 2.5, 2.53, 2.6, 2.66, 2.8, 3, 3.06, 3.2 y 3.4 GHz.

112 Pentium IV Prescott En febrero de 2004 Intel presentó el Prescott, una nueva versión de Pentium 4 con125 millones de transistores y cuya escala de integración era de 0,09 micras o, lo que es lo mismo, 9 nm (nanómetros). Supone algunas mejoras sobre el Northwood tales que según algunos analistas justificarían llamar a este nuevo core Pentium 5.

113 Pentium IV Prescott El diseño del Prescott no suponía un rendimiento mayor que el Northwood, sino que posibilitaba la configuración a velocidades cada vez mayores que no hubieran sido posibles con el Northwood (algo similar a lo que pasaba entre el Pentium III y el Pentium4). Las velocidades de los primeros Prescott eran de 2.4 GHz y a finales del 2004 llegaron a los 4 GHz.

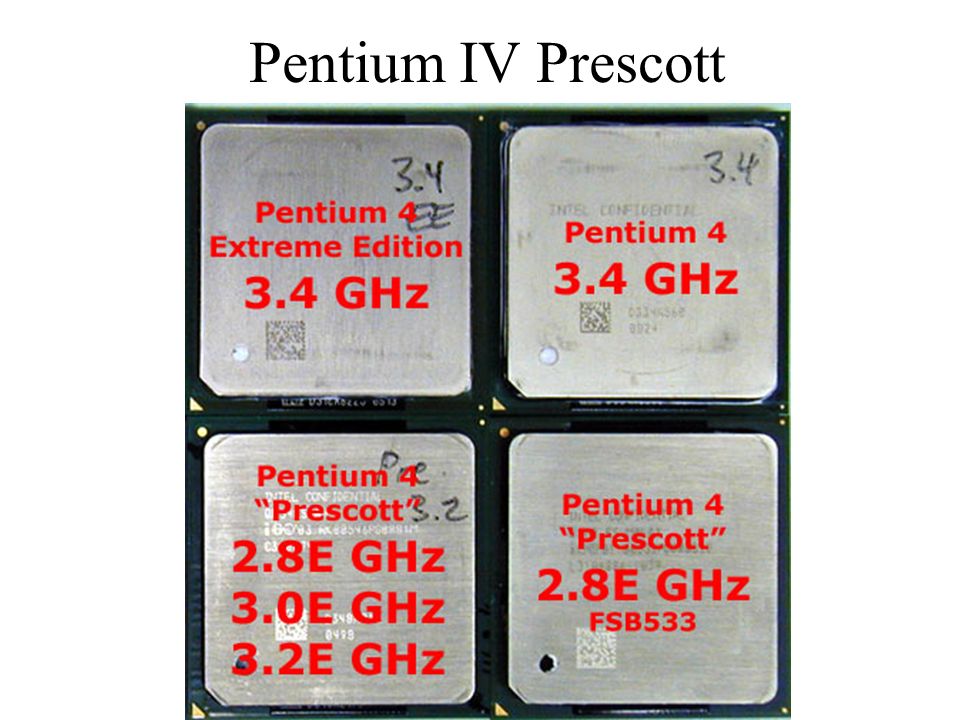

114 Pentium IV Prescott

115 La nueva versión incorporaba 13 nuevas instrucciones SSE, respecto al Northwood, llamadas SSE3. Las memorias caché aumentaron su tamaño en esta versión, –así la caché L1 pasó a tener 16 KB para datos y 12 KB para instrucciones, y –la caché L2 pasó a ser de 1 MB y sincronizada con el core para todos los modelos de Prescott. El FSB de los Prescott era de 800 MHz.

116 Pentium IV Prescott A nivel de conexión con la placa base, el Prescott introdujo un nuevo socket: el Socket T de 775 contactos y de tipo LGA. LGA (Low Grid Array) es una trama de conectores de perfil bajo, frente a PGA (Pin Grid Array) que es una trama de conectores en forma de pin. El Socket T fija el microprocesador mediante una tapa que lo presiona contra la placa base y sus conectores.

117 Socket T del Pentium IV Prescott

118

119

120 Según las pruebas realizadas por Intel, este tipo de conexión es: – más eficaz para el transporte de energía a través de sus pines, –lo que permite al microprocesador funcionar igualmente con un suministro de energía de voltaje ligeramente menor, –lo que supone una disipación de menos calor y –la posibilidad de funcionar a frecuencias más elevadas.

121 Pentium IV Irwindale La siguiente versión de Pentium 4 presentada por Intel a finales del año 2004 fue la Irwindale. Esta versión era exactamente igual al Prescott pero doblando el tamaño de la caché L2, que pasó a tener 2 MB. Trabajaba a velocidades a partir de 3,8 GHz.

122 Pentium IV Irwindale

123 Cuadro resumen de las características de las diferentes versiones de Pentium 4

124 Evolución de los micros de Intel en la línea de tiempo htmhttp://www.intel.com/personal/ces/timeline. htm

125 INTEL DE DOBLE NÚCLEO Procesadores para equipos de sobremesa –Procesador Intel® Core2 Extreme –Procesador Intel® Core2 Quad –Procesador Intel® Core2 Duo

126 Procesadores Intel® Dual-Core

127

128 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Extreme De cuádruple núcleo QX MB de caché L2 compartida Bus de sistema a 1333 MHz 65 nanometros

129 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Extreme doble núcleo Intel® Core2 Extreme 4 MB de caché L2 compartida Bus de sistema a 1066 MHz 65 nanometros

130

131

132 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Extreme Otras características en: –http://processorfinder.intel.com/List.aspx?ProcFam=2558 &sSpec=&OrdCode=http://processorfinder.intel.com/List.aspx?ProcFam=2558 &sSpec=&OrdCode=

133

134

135 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Quad Modelo: Q6700 2,66 GHz de velocidad de reloj 8 MB de caché L2 compartida Bus de sistema a 1066 MHz 65 nanometros 64 bits de bus de datos 64 bits del bus de direcciones

136 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Quad

137 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Quad

138

139 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Duo 2,66 GHz de velocidad de reloj Hasta 4 MB de caché L2 Bus de sistema: –1333 MHz Modelo E6850 –800 MHz para portátiles Modelo T nanometros 64 bits de bus de datos 64 bits del bus de direcciones

140 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Duo

141

142 INTEL DE DOBLE NÚCLEO para equipos de sobremesa Procesador Intel® Core2 Duo

143 MICROS INTEL APARECIDOS DURANTE 2009/2010

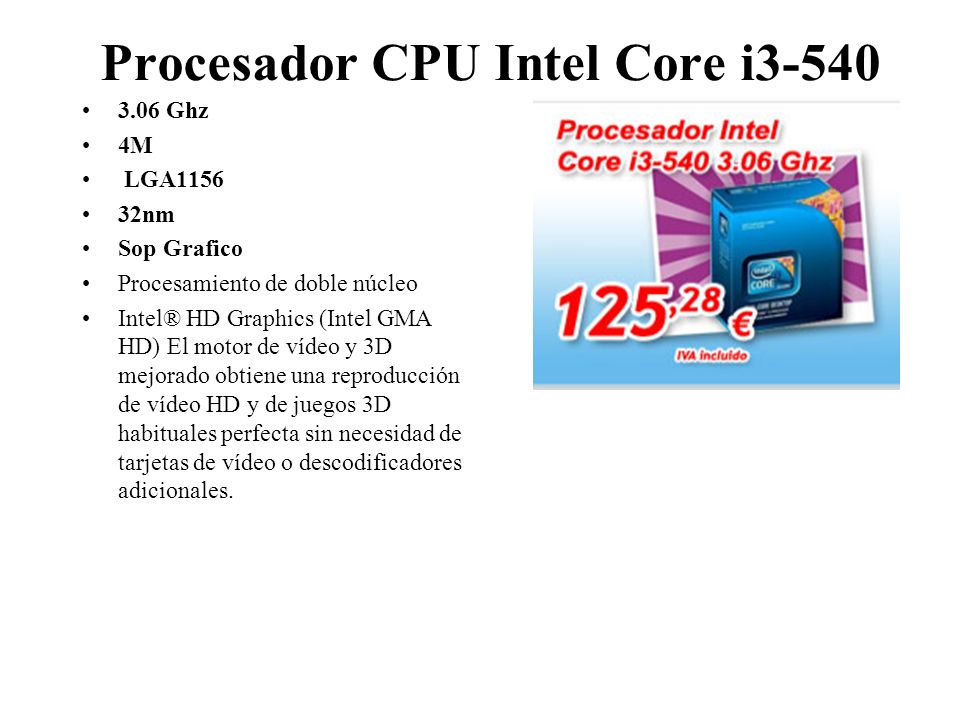

144 Procesador CPU Intel Core i Ghz 4M LGA nm Sop Grafico Procesamiento de doble núcleo Intel® HD Graphics (Intel GMA HD) El motor de vídeo y 3D mejorado obtiene una reproducción de vídeo HD y de juegos 3D habituales perfecta sin necesidad de tarjetas de vídeo o descodificadores adicionales.

145 Especificaciones técnicas: * Family: Intel Core i3 * Model number: I3-540 * Frequency (MHz): 3067 * Package 1156-land Flip-Chip Land Grid Array (FC-LGA10) * 1.48" x 1.48" (3.75 cm x 3.75 cm) * Socket Socket 1156 (LGA1156) * Processor core Clarkdale * Manufacturing process micron * Data width 64 bit * Number of cores 2 * Floating Point Unit Integrated * Level 1 cache size o 2 x 32 KB instruction caches o 2 x 32 KB data caches * Level 2 cache size 2 x 256 KB * Level 3 cache size 4 MB shared cache * Features o MMX instruction set o SSE o SSE2 o SSE3 o Supplemental SSE3 o SSE4.1 o SSE4.2 o EM64T technology o Virtualization technology (VT-x) o Execute Disable bit o Hyper-Threading technology * On-chip peripherals o Integrated dual-channel DDR3 SDRAM Memory controller o Direct Media Interface o PCI-Express graphics processor * Electrical/Thermal parameters o Thermal Design Power (W) 73

146

147 Procesador CPU Intel Core i Ghz 4M LGA nm Sop Grafico Link de fabricante ct.aspx?id=46472

148 Especificaciones técnicas: * Frequency (MHz): 2933 * Package o 1156-land Flip-Chip Land Grid Array (FC-LGA10) o 1.48" x 1.48" (3.75 cm x 3.75 cm) * Socket Socket 1156 (LGA1156) * Processor core: Clarkdale * Manufacturing process: micron * Data width: 64 bit * Number of cores: 2 * Floating Point Unit: Integrated * Level 1 cache size o 2 x 32 KB instruction caches o 2 x 32 KB data caches * Level 2 cache size 2 x 256 KB * Level 3 cache size 4 MB shared cache * Features o MMX instruction set o SSE o SSE2 o SSE3 o Supplemental SSE3 o SSE4.1 o SSE4.2 o EM64T technology o Virtualization technology (VT-x) o Execute Disable bit o Hyper-Threading technology * On-chip peripherals o Integrated dual-channel DDR3 SDRAM Memory controller o Direct Media Interface o PCI-Express graphics processor * Thermal Design Power (W) 73

149 Procesador Intel® Core i5-650 Processor 4M Cache, 3.20 GHz Link de fabricante Product.aspx?id= Product.aspx?id= Procesador Intel® Core i5. Para equipos de sobremesa Maximiza la velocidad para las aplicaciones más exigentes gracias a la tecnología Intel® Turbo Boost

150 Especificaciones técnicas: * Family Intel Core i5 * Model number I5-650 * Frequency (MHz) 3200 * Package o 1156-land Flip-Chip Land Grid Array (FC-LGA10) o 1.48" x 1.48" (3.75 cm x 3.75 cm) * Socket Socket 1156 (LGA1156) * Processor core Clarkdale * Manufacturing process micron * Data width 64 bit * Number of cores 2 * Floating Point Unit Integrated * Level 1 cache size o 2 x 32 KB instruction caches o 2 x 32 KB data caches * Level 2 cache size ? 2 x 256 KB * Level 3 cache size 4 MB shared cache * Features o MMX instruction set o SSE o SSE2 o SSE3 o Supplemental SSE3 o SSE4.1 o SSE4.2 o AES instructions o EM64T technology o Virtualization technology (VT-x) o Execute Disable bit o Turbo Boost technology o per-Threading technology o Trusted Execution Technology * On-chip peripherals o Integrated dual-channel DDR3 SDRAM Memory controller o Direct Media Interface o PCI-Express graphics processor * Electrical/Thermal parameters o Thermal Design Power (W) 73

151

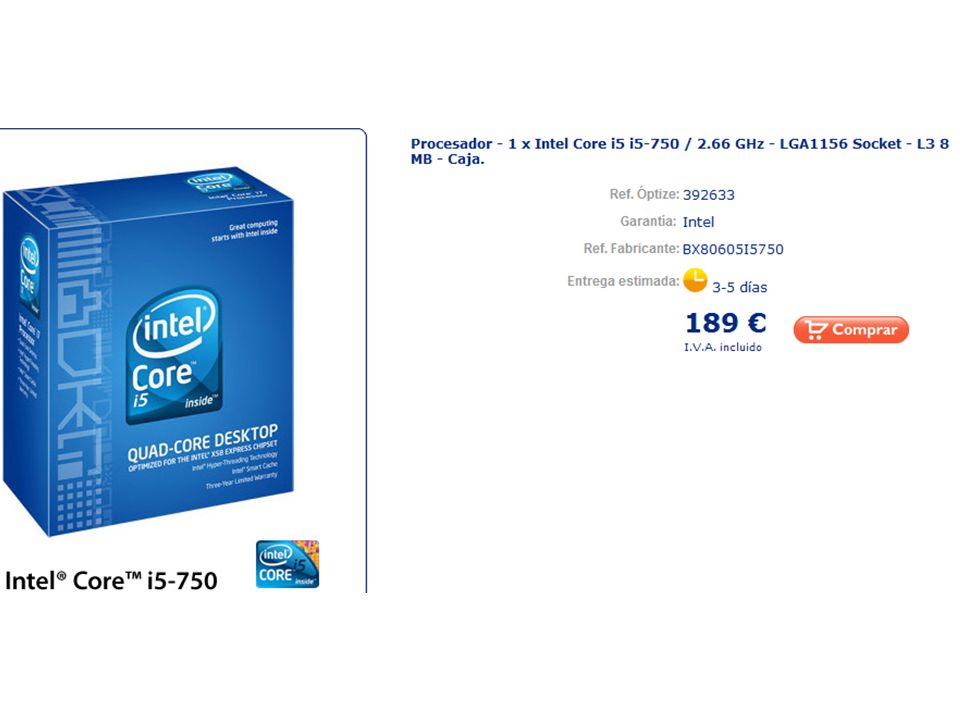

152 CPU Intel® Core i5-750 Processor 8M Cache, 2.66 GHz Link de fabricante uct.aspx?id= uct.aspx?id=42915

153 * Frequency (MHz) 2667 * Socket: Socket 1156 (LGA1156) * Processor core: Lynnfield * Manufacturing process: micron * Data width: 64 bit * Number of cores: 4 * Level 1 cache size: 4 x 32 KB instruction caches, 4 x 32 KB data caches * Level 2 cache size: 4 x 256 KB * Level 3 cache size: 8 MB * Thermal Design Power (W): 95

154

155 CPU Intel® Core i7-975 Processor Extreme Edition 8M Cache, 3.33 GHz, 6.40 GT/s Intel® QPI Link de fabricante Product.aspx?id=37 153&processor=i7- 975&spec- codes=SLBEQ Quad Core Enhanced Intel Speedstep® Technology Hyper-Threading Technology 1 Intel® EM64T 2 Intel® Virtualization Technology Demand Based Switching Enhanced Halt State (C1E) Execute Disable Bit 3

156 Supported Features: * Quad Core * Enhanced Intel Speedstep® Technology * Hyper-Threading Technology 1 * Intel® EM64T 2 * Intel® Virtualization Technology * Demand Based Switching * Enhanced Halt State (C1E) * Execute Disable Bit 3 Processor Specifications: * sSpec Number: SLBEQ * CPU Speed: 3.33 GHz * PCG:08 * Bus Speed: 6.4 GT/s * Bus/Core Ratio: 25 * L3 Cache Size: 8 MB * L3 Cache Speed: 3.33 GHz * Package Type: LGA1366 * Manufacturing Technology: 45 nm * Core Stepping: D0 * CPUID String: 106A5 * Thermal Design Power:130W * Thermal Specification: 67.9°C * VID Voltage Range: 80V V

157 CPU Intel® Core i7-950 Processor 8M Cache, 3.06 GHz, 4.80 GT/s Intel® QPI Link de fabricante oduct.aspx?id=37150 &processor=i7- 950&spec- codes=SLBEN

158 Supported Features: * Quad Core * Enhanced Intel Speedstep® Technology * Hyper-Threading Technology 1 * Intel® EM64T 2 * Intel® Virtualization Technology * Demand Based Switching * Enhanced Halt State (C1E) * Execute Disable Bit 3 * Intel® Thermal Monitor 2 Processor Specifications: * sSpec Number: SLBEN * CPU Speed: 3.06 GHz * PCG: 08 * Bus Speed: 4.8 GT/s * Bus/Core Ratio: 23 * L3 Cache Size: 8 MB * L3 Cache Speed: 3.06 GHz * Package Type: LGA1366 * Manufacturing Technology: 45 nm * Core Stepping: D0 * CPUID String: 106A5 * Thermal Design Power: 130W * Thermal Specification: 67.9°C * VID Voltage Range:.80V V

159 Pentium para portátiles. Las versiones Mobile están diseñadas para funcionar en equipos portátiles.

160 Mobile Pentium II

161 Mobile Celeron

162 2001. Mobile Pentium III

163 Procesador Intel® Core2 Extreme para portátilesProcesador Intel® Core2 Extreme para portátiles

164 INTEL DE DOBLE NÚCLEO para PORTÁTILES Procesador Intel® Core2 Extreme X7900 de doble núcleo 4 MB de caché L2 compartida Bus de sistema a 800 MHz 65 nanometros

165 Procesador Intel® Core2 Duo para portátiles

166 INTEL DE DOBLE NÚCLEO para PORTÁTILES Procesador Intel® Core2 Duo

167

168 Procesador Intel® Core2 Solo para portátiles

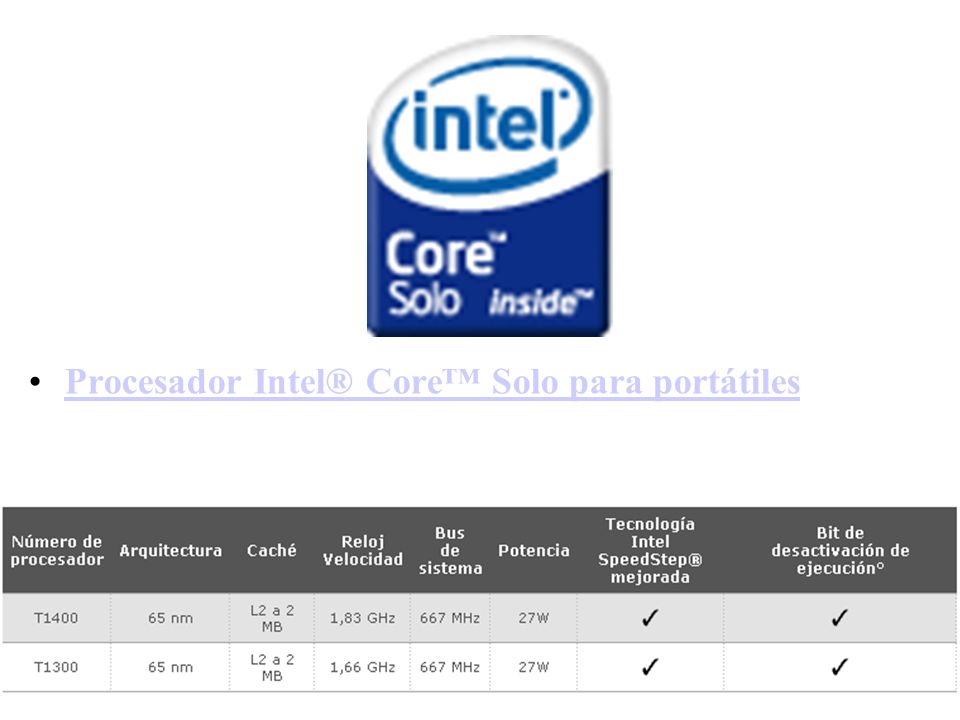

169 Procesador Intel® Core Solo para portátiles

170

171 Procesadores para Servidores. Pentium II Xeon, Pentium III Xeon o el Xeon, son versiones orientadas a servidores de los Pentium II,III y 4 respectivamente. Itanium

172

173 1998. Pentium II Xeon. Versión orientada a servidor del Pentium II

174 1999. Pentium III Xeon. Versión orientada a servidor del Pentium III

175 2001. Xeon Versión orientada a servidor del Pentium 4

176 Procesador Intel Xeon secuencia 3000: servidores económicos para agrupaciones y pequeñas empresas Servicios de impresión, archivos y correo Avanzado rendimiento con cuatro núcleos Procesador general de doble núcleo se escalan horizontalmente con un procesador por servidor Configuraciones de nivel básico de alta densidad e informática de alto rendimiento

177 Procesador Intel Xeon secuencia 5000: el procesador de Intel para servidores más extendido del mundo Servidores de correo electrónico, de base de datos y de web, informática de alto rendimiento El rendimiento de vanguardia con cuatro núcleos o la robusta opción del doble núcleo se escalan horizontalmente con dos procesadores por servidor Las opciones de alta densidad y bajo consumo están disponibles

178 Procesador Intel® Xeon® secuencia 7003: consolidación de servidor e informática empresarial a gran escala Bases de datos empresariales, ERP, CRM, soporte para toma de decisiones Escala hasta 32 procesadores de doble núcleo por servidor Gran caché de 16 MB para una gran capacidad de procesamiento Potencia de este micro

179 Todos los micros XEON en: umber/spa/chart/xeon.htmhttp://www.intel.com/products/processor_n umber/spa/chart/xeon.htm

180 1999. Itanium

181 Itanium Intel elige la marca Itanium para el primer miembro de su familia de procesadores IA-64 Potentes servidores y estaciones de trabajo de altas prestaciones que satisfarán las crecientes demandas que la economía basada en Internet está ejerciendo en las empresas electrónicas (e-Businesses)

182 Itanium La familia IA-64 de procesadores incorpora muchas características de primera categoría. Por ejemplo, los recursos de cálculo masivo del procesador ITANIUM y su capacidad de ejecutar muchas instrucciones simultáneamente

183 Procesador Intel® Itanium® 2 secuencia 9000: informática exigente y sustitución de RISC Informática exigente y sustitución de RISC Bases de datos a gran escala, almacenes de datos, ERP, inteligencia empresarial y análisis de datos Escala hasta 512 procesadores de doble núcleo y una increíble RAM de 1000 TB (1 Petabyte) Rendimiento, flexibilidad y fiabilidad escalable de primera

184 Procesadores INTEL para REDES Procesador de red Intel® IXP465 Procesador de red Intel® IXP460 Procesador de red Intel® IXP455 Procesador de red Intel® IXP425 Procesador de red Intel® IXP423 Procesador de red Intel® IXP422 Procesador de red Intel® IXP421 Procesador de red Intel® IXP420

185 Placa con procesador de red Intel® IXP465

186 Procesadores INTEL para COMUNICACIONES Procesador de E/S Intel® IOP332 Procesador de E/S Intel® IOP331 Procesador de E/S Intel® IOP321 Procesador de E/S Intel® IOP303 Procesadores Intel® i960® clásicos Procesador PCI Intel® de uso general

187 ARC port PCI-Express to SATA-II RAID Controller Adapter Architecture Enlace Intel I/O processor 256MB on-board DDR333 SDRAM with ECC protection Write-through or write-back cache support Support up to 4 Serial ATA II drives Multi-adapter support for large storage requirement BIOS boot support for greater fault tolerance BIOS PnP (plug and play) and BBS (BIOS boot specification) support Areca polynomial ASIC to supports RAID 5 function NVRAM for RAID event & transaction log

188

189 Los microprocesadores de AMD El principal competidor de Intel, AMD (Advanced Micro Devices), fue sacando microprocesadores compatibles con los de Intel que con frecuencia mejoraban sus prestaciones y a un precio normalmente más bajo. Esto hizo que AMD se hiciera con el tiempo con una porción importante del mercado de microprocesadores, llegando a poner en apuros en más de una vez a Intel.

190 Los microprocesadores de AMD Además de sus versiones de 286, 386 y 486, AMD sacó al mercado por orden los K5, K6, K6-11, K6-111, Athlon, Duron, Athlon XP y Athlon 64 entre otros. Como ejemplo veremos las propiedades del Athlon XP que es el rival más directo del Pentium 4.

191

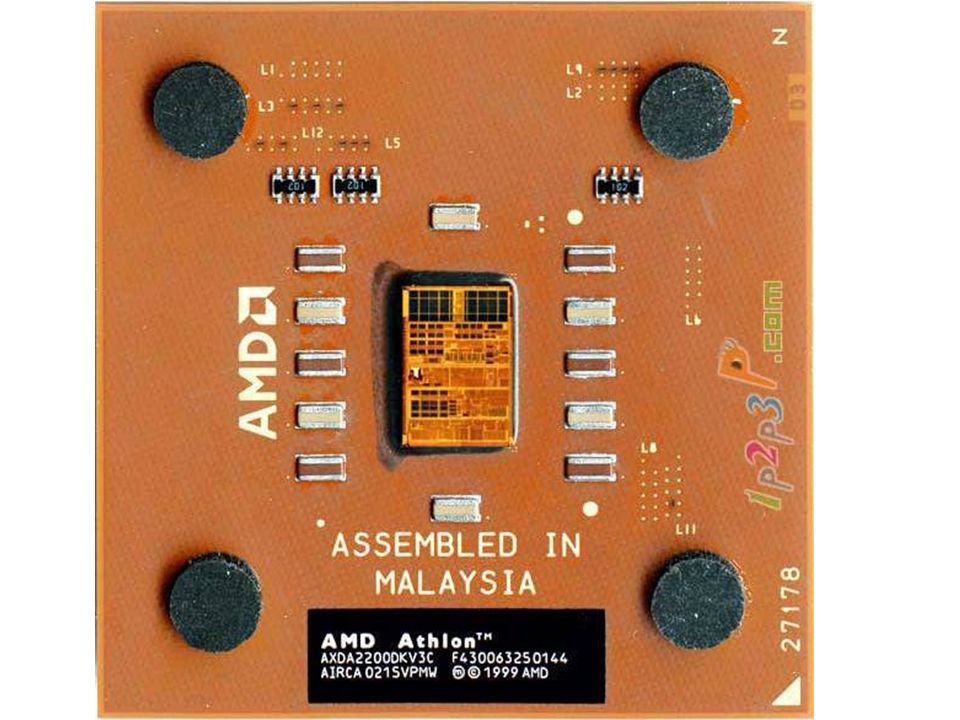

192 El Athlon XP Los primeros Athlon XP aparecieron en el mercado en junio del 2001 El nombre clave de esta versión era Palomino. El Palomino fue el primer microprocesador de AMD que soportaba las instrucciones SSE del Pentium III, además incorporaba un juego de instrucciones propio de AMD llamado 3DNow!.

193

194 El Athlon XP Microprocesador capaz de efectuar más operaciones por ciclo de reloj que el Pentium 4. De ahí resulta que no es comparable la potencia de un Athlon XP y un Pentium 4 funcionando a la misma frecuencia de reloj, ya que el rendimiento del Athlon XP será un 10% mayor aproximadamente.

195 El Athlon XP Esto lo usa AMD a la hora de poner nombre a sus microprocesadores de la siguiente forma: el Athlon XP en realidad funciona a MHz pero lo de significa que su rendimiento es comparable al de un Pentium 4 a 1,5 GHz.

196 El Athlon XP Palomino El Palomino tenía en su interior 37,5 millones de transistores. Estaba fabricado con tecnología de 0,1 8 micras Caché L2 de 256 KB Su FSB funcionaba a 266 MHz. El voltaje del core era de 1,75 V. Salieron modelos desde 1333 a 1733 MHz, es decir, a

197 El Athlon XP Palomino

198 El Athlon XP Thoroughbred En junio del 2002 salió la siguiente versión de Athlon XP, la Thoroughbred. La única diferencia con el modelo anterior era que la tecnología de fabricación era de 0,13 micras lo que le permitió funcionar con voltajes de core entre 1,65 y 1,5 V y alcanzar velocidades de hasta MHz (2.800+).

199 El Athlon XP Thoroughbred

200 El Athlon XP Barton La siguiente versión de Athlon XP fue la Barton aparecida a principios de La principal característica frente a versiones anteriores era que –tenía el doble de memoria caché L2,512 KB. –Su FSB funcionaba a frecuencias entre 333 y 400 MHz –el core funcionaba con un voltaje de 1,65 V.

201 El Athlon XP Barton

202 El Athlon 64 En septiembre de 2003 AMD dio un paso importante y lanzó el primer microprocesador de 64 bits destinado al mercado de los PC-clónicos. Los llamados microprocesadores de 64 bits son los que tienen ambos buses (datos y direcciones) de 64 bits. La nueva arquitectura supone una mejora en el rendimiento final del equipo.

203 El Athlon 64

204 A nivel de código es compatible con la arquitectura de 32 bits. Para sacarle el máximo partido es preciso instalar software diseñado especialmente para la nueva arquitectura. Así, durante 2004 aparecieron las primeras versiones de Linux específicas para 64 bits y lo mismo pasó con Windows en 2005.

205 El Athlon 64 Las características generales del Athlon 64 son: Frecuencias de reloj de 1800 MHz (3100+) en adelante FSB de 200 MHz Caché L1 de 64 KB + 64KB Caché L2 de 512 KB y 1 MB Tecnología de 0,13 micras funcionando a 1,5V y Tecnología de 0,09 micras funcionando a 1,4V. Los sockets usados son los 754 y 939.

206

207 AMD Procesadores para PC de Sobremesa AMD Athlon 64 FX –Última generación de juegos y medios digitales AMD Athlon 64 X2 Dual-Core –Aumenta tu rendimiento hasta en un 80% –Doble núcleo AMD Athlon 64 –Simultánea de 32 y 64 bits. AMD Sempron –Informática del día a día con una seguridad incorporada y un sólido rendimiento Procesadores para PC de sobremesa Procesadores para PC de sobremesa Procesadores para portátiles Procesadores para portátiles A M D A t h l o n 6 4 F X D a v i d a a l a ú l t i m a g e n e r a c i ó n d e j u e g o s y m e d i o s d i g i t a l e s c o n e l p r o c e s a d o r m á s a v a n z a d o d e l m e r c a d o p a r a l o s e n t u s i a s t a s d e P C. A M D A t h l o n 6 4 F X A M D A t h l o n 6 4 X 2 D u a l - C o r e A u m e n t a t u r e n d i m i e n t o h a s t a e n u n 8 0 %, c o n e l p r o c e s a d o r A M D A t h l o n 6 4 X 2 d e d o b l e n ú c l e o y j u e g a o t r a b a j a c o n m ú l t i p l e s p r o g r a m a s, s i n s a t u r a c i o n e s n i e s p e r a s. A M D A t h l o n 6 4 X 2 D u a l - C o r e A M D A t h l o n 6 4 A v a n z a d o r e n d i m i e n t o e i n c o m p a r a b l e t e c n o l o g í a c o n l a i n f o r m á t i c a s i m u l t á n e a d e 3 2 y 6 4 b i t s. A M D A t h l o n 6 4 A M D S e m p r o n R e d e f i n i e n d o l a i n f o r m á t i c a d e l d í a a d í a c o n u n a s e g u r i d a d i n c o r p o r a d a y u n s ó l i d o r e n d i m i e n t o. A M D S e m p r o n P r o d u c t o s a n t e r i o r e s A q u í e n c o n t r a r á s i n f o r m a c i ó n a c e r c a d e l o s p r o c e s a d o r e s A M D p a r a e q u i p o s d e s o b r e m e s a y p o r t á t i l e s q u e y a n o e s t á n d i s p o n i b l e s e n e l m e r c a d o. P r o d u c t o s a n t e r i o r e s P r o d u c t o s A T I p a r a l a c a s a / o f i c i n a ( e n i n g l é s ) M e j o r a t u p r o d u c t i v i d a d p e r s o n a l y e l e n t r e t e n i m i e n t o e n c a s a c o n s o l u c i o n e s p o l i v a l e n t e s 2 D y 3 D. P r o d u c t o s A T I p a r a l a c a s a / o f i c i n a P r o d u c t o s A T I p a r a l o s j u g a d o r e s ( e n i n g l é s ) S u m é r j e t e e n l a a c c i ó n 3 D c i n e m á t i c a c o n l o s p r o d u c t o s R a d e o n ® o p t i m i z a d o s p a r a u n j u e g o e n t i e m p o r e a l. P r o d u c t o s A T I p a r a l o s j u g a d o r e s P r o d u c t o s A T I m u l t i m e d i a ( e n i n g l é s ) M o d i f i c a t u s v i d e o s, m i r a y r e g i s t r a t u s p r o g r a m a s p r e f e r i d o s y m u c h o m á s c o n l o s p r o d u c t o s d e e n t r e t e n i m i e n t o A l l - i n - W o n d e r. P r o d u c t o s A T I m u l t i m e d i a Procesadores para PC de sobremesa Procesadores para PC de sobremesa Procesadores para portátiles Procesadores para portátiles A M D A t h l o n 6 4 F X D a v i d a a l a ú l t i m a g e n e r a c i ó n d e j u e g o s y m e d i o s d i g i t a l e s c o n e l p r o c e s a d o r m á s a v a n z a d o d e l m e r c a d o p a r a l o s e n t u s i a s t a s d e P C. A M D A t h l o n 6 4 F X A M D A t h l o n 6 4 X 2 D u a l - C o r e A u m e n t a t u r e n d i m i e n t o h a s t a e n u n 8 0 %, c o n e l p r o c e s a d o r A M D A t h l o n 6 4 X 2 d e d o b l e n ú c l e o y j u e g a o t r a b a j a c o n m ú l t i p l e s p r o g r a m a s, s i n s a t u r a c i o n e s n i e s p e r a s. A M D A t h l o n 6 4 X 2 D u a l - C o r e A M D A t h l o n 6 4 A v a n z a d o r e n d i m i e n t o e i n c o m p a r a b l e t e c n o l o g í a c o n l a i n f o r m á t i c a s i m u l t á n e a d e 3 2 y 6 4 b i t s. A M D A t h l o n 6 4 A M D S e m p r o n R e d e f i n i e n d o l a i n f o r m á t i c a d e l d í a a d í a c o n u n a s e g u r i d a d i n c o r p o r a d a y u n s ó l i d o r e n d i m i e n t o. A M D S e m p r o n P r o d u c t o s a n t e r i o r e s A q u í e n c o n t r a r á s i n f o r m a c i ó n a c e r c a d e l o s p r o c e s a d o r e s A M D p a r a e q u i p o s d e s o b r e m e s a y p o r t á t i l e s q u e y a n o e s t á n d i s p o n i b l e s e n e l m e r c a d o. P r o d u c t o s a n t e r i o r e s P r o d u c t o s A T I p a r a l a c a s a / o f i c i n a ( e n i n g l é s ) M e j o r a t u p r o d u c t i v i d a d p e r s o n a l y e l e n t r e t e n i m i e n t o e n c a s a c o n s o l u c i o n e s p o l i v a l e n t e s 2 D y 3 D. P r o d u c t o s A T I p a r a l a c a s a / o f i c i n a P r o d u c t o s A T I p a r a l o s j u g a d o r e s ( e n i n g l é s ) S u m é r j e t e e n l a a c c i ó n 3 D c i n e m á t i c a c o n l o s p r o d u c t o s R a d e o n ® o p t i m i z a d o s p a r a u n j u e g o e n t i e m p o r e a l. P r o d u c t o s A T I p a r a l o s j u g a d o r e s P r o d u c t o s A T I m u l t i m e d i a ( e n i n g l é s ) M o d i f i c a t u s v i d e o s, m i r a y r e g i s t r a t u s p r o g r a m a s p r e f e r i d o s y m u c h o m á s c o n l o s p r o d u c t o s d e e n t r e t e n i m i e n t o A l l - i n - W o n d e r. P r o d u c t o s A T I m u l t i m e d i a

208

209

210

211

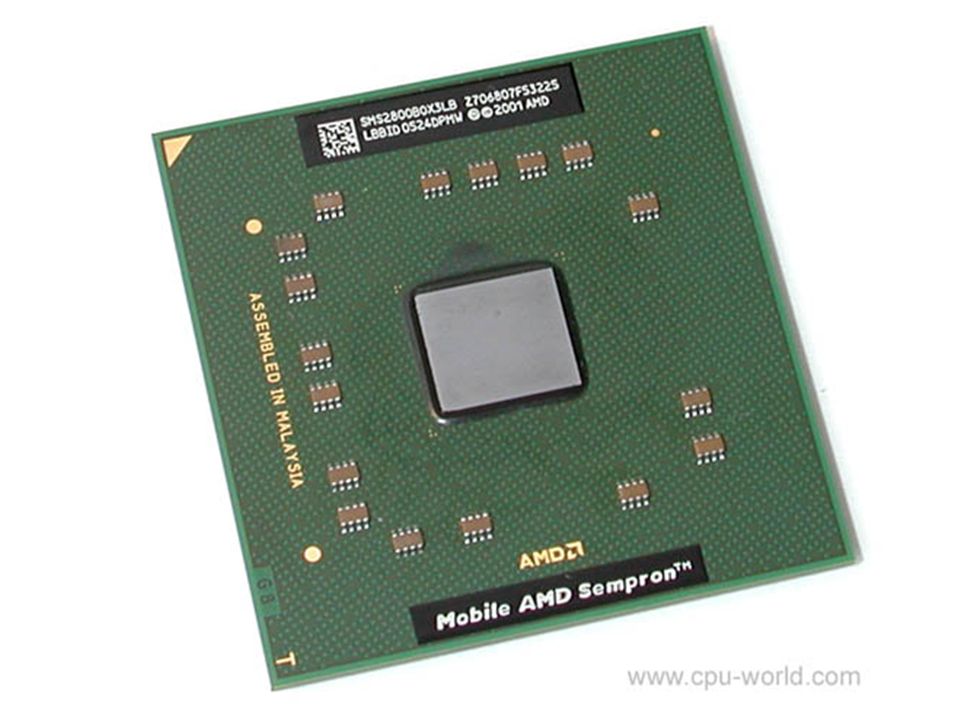

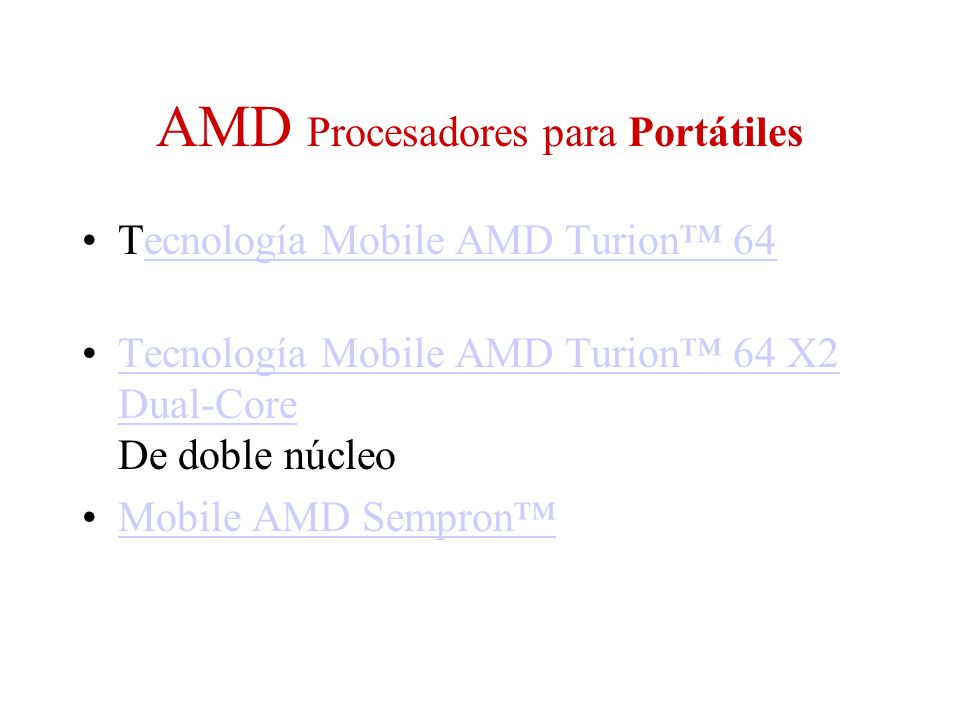

212 AMD Procesadores para Portátiles Tecnología Mobile AMD Turion 64ecnología Mobile AMD Turion 64 Tecnología Mobile AMD Turion 64 X2 Dual-Core De doble núcleoTecnología Mobile AMD Turion 64 X2 Dual-Core Mobile AMD Sempron

213

214

215

216 AMD Procesadores para SERVIDORES y Estaciones de trabajo AMD Opteron –Para estaciones de trabajo x86 de 1 a 8 procesadores.

217

218

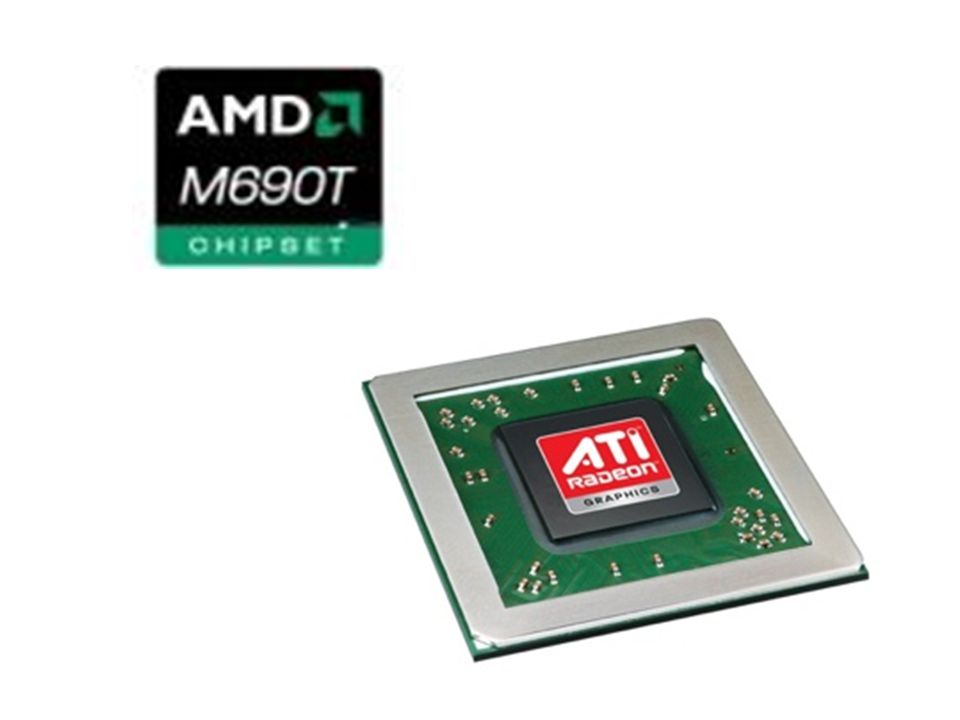

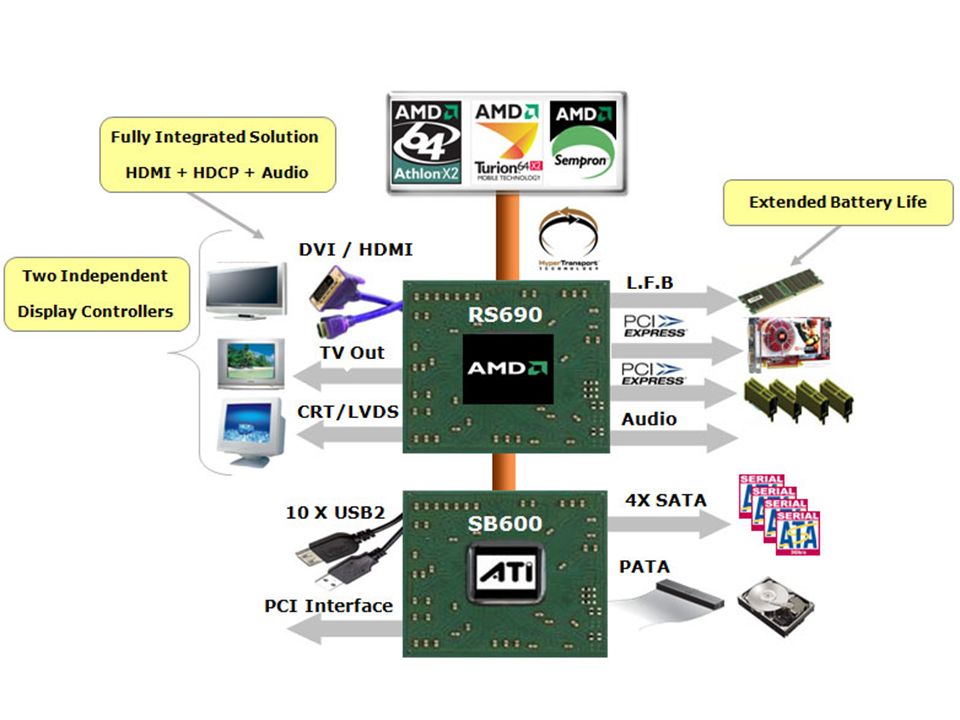

219 AMD Chipsets de sobremesa Chipset AMD Serie 690 –Para Windows Vista Premium Chipset AMD 580X CrossFire –Es la plataforma más rápida de un solo chip 2x16 PCI Express®, para los procesadores AMD AM2 con: overclocking extremo, completo control del sistema y soporte para la prestación ATI SB600. Chipset AMD 480X CrossFire –Es la solución de plataforma Multi GPU de gran consumo de AMD. Serie ATI Radeon Xpress 1100 para procesadores de sobremesa AMD Serie ATI Radeon Xpress 200 para procesadores AMD AMDSerie ATI Radeon Xpress 200 para procesadores AMD –El chipset PCI Express® con gráficos ATI Radeon integrados para la gama completa de procesadores AMD Athlon 64, AMD Athlon 64 FX y AMD Sempron. Serie ATI SB600 –La serie ATI SB600 ofrece un rendimiento superior, la experiencia de Windows Vista Premium y una gestión de energía mejorada

220

221

222

223 AMD Chipsets de sobremesa Chipset AMD Serie M690 –Windows Vista Premium y un nuevo nivel de rendimiento de la batería en los portátiles AMD, además de la tranquilidad que proporciona un portátil fiable y de gran capacidad. –El chipset AMD Serie M690 es lo que necesita la CPU AMD Mobile. Serie ATI Radeon Xpress 1100 para portátiles AMD –La serie de chipsets ATI Radeon Xpress 1100 para procesadores de portátiles AMD ofrece un rendimiento gráfico superior, la experiencia de Windows Vista Premium y el liderazgo en duración de la batería. ATI Radeon Xpress 200M para portátiles AMD –El chipset de elección para los portátiles basados en AMD.

224

225

226 EJERCICIOS

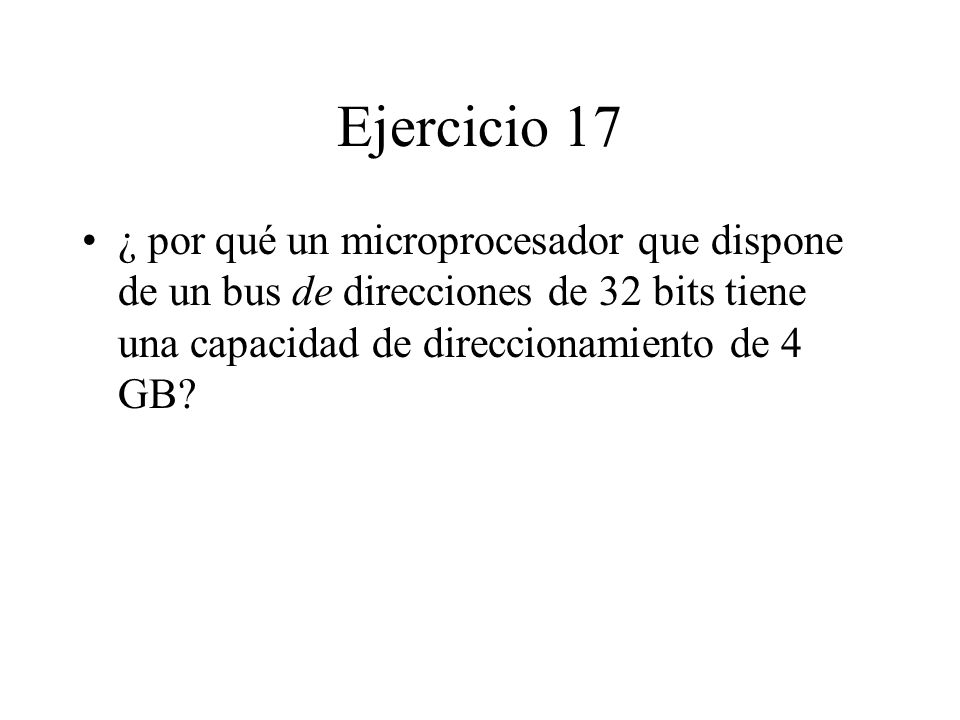

227 Ejercicio 17 ¿ por qué un microprocesador que dispone de un bus de direcciones de 32 bits tiene una capacidad de direccionamiento de 4 GB?

228 Ejercicio 17 ¿ Por qué un microprocesador que dispone de un bus de direcciones de 32 bits tiene una capacidad de direccionamiento de 4 GB? 32 bits=2^10 * 2^10 * 2^10 * 2^2 = 1K * 1K * 1K * 4 = 4 GB

229 Ejercicio 18 En un informe te notifican que la empresa ha adquirido un ordenador equipado con un microprocesador Pentium 4 HT ¿Qué significan estas dos letras? ¿Que aportan al funcionamiento del microprocesador? Si es necesario, amplía la información sobre esta característica.

230 Ejercicio 18 Pentium 4 HT: Hyper-Threading La tecnología llamada Hyper-Threading que permite al microprocesador funcionar con dos tramas de ejecución, es decir, como si se tratase de dos microprocesadores trabajando en paralelo. Esto se consigue duplicando ciertas partes del diseño del microprocesador.


Descargar ppt "El papel del microprocesador en un sistema informático Es el elemento que más influye en el rendimiento del sistema. Es el que más nos aproxima a saber."

Presentaciones similares


Anuncios Google
