Presentación del tema: "ES un zócalo con una serie de pequeños agujeros siguiendo una matriz determinada, donde encajan los pines de los procesadores para permitir la conexión."— Transcripción de la presentación:

1

2 ES un zócalo con una serie de pequeños agujeros siguiendo una matriz determinada, donde encajan los pines de los procesadores para permitir la conexión entre estos elementos. Dicha matriz recibe el nombre de PGA. Es la que suele determinar la denominación del socket

3 Con las llegada de los procesadores del tipo se hizo patente la necesidad de un sistema que hiciera mas fácil la sustitución del procesador, y la raíz de esta necesidad salieron los socket.

4 Socket de 169 pines(lif/zif pga (17x17) trabajando a 5v) es el primer socket estandarizado para era compatible con varios procesadores x86 de diferentes marcas.

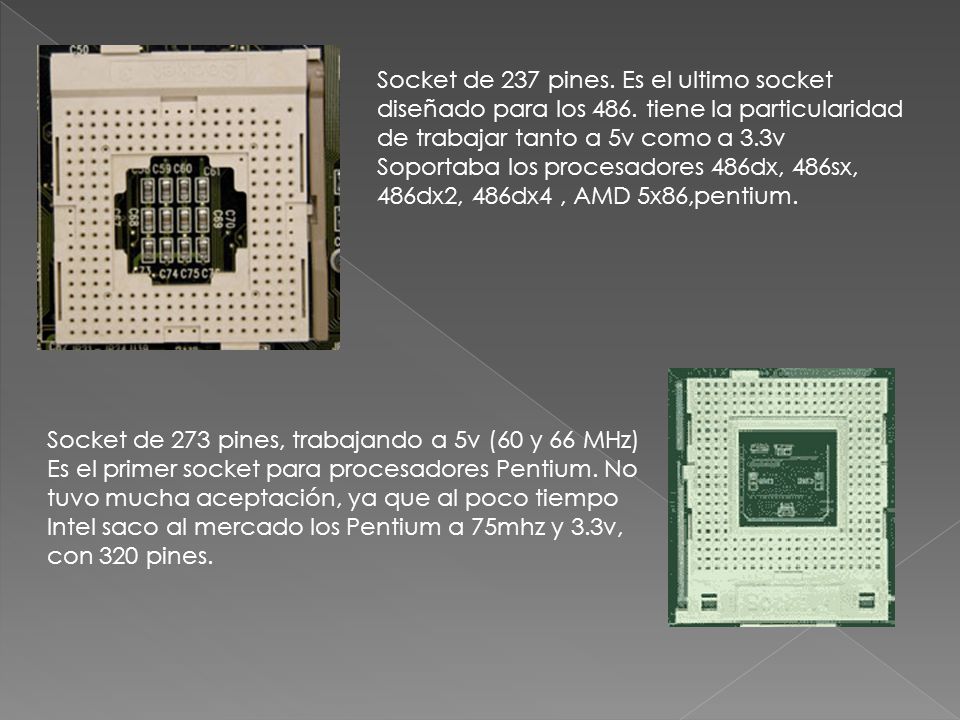

5 Socket de 237 pines. Es el ultimo socket diseñado para los 486. tiene la particularidad de trabajar tanto a 5v como a 3.3v Soportaba los procesadores 486dx, 486sx, 486dx2, 486dx4, AMD 5x86,pentium. Socket de 273 pines, trabajando a 5v (60 y 66 MHz) Es el primer socket para procesadores Pentium. No tuvo mucha aceptación, ya que al poco tiempo Intel saco al mercado los Pentium a 75mhz y 3.3v, con 320 pines.

6 Socket de 320 pines, trabajando a 3.3v(entre 75mhz y 133mhz Fueron los primeros socket en poder utilizar los Pentium I con bus de memoria 64 bits(los procesadores eran de 32 bits). Esto se lograba con dos módulos de memoria( de 32 bits) simultáneamente, por lo que los módulos de memoria tenían que ir siempre por pares. En este aparecieron por primera vez las pestañas en el socket para la instalación de un disipador.

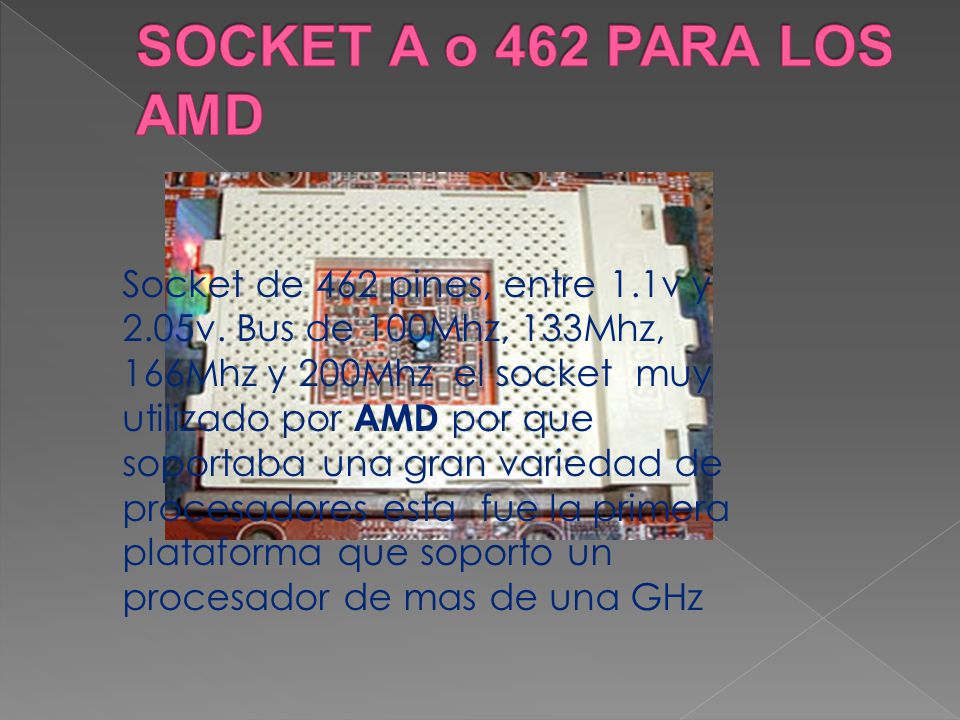

7 Socket de 462 pines, entre 1.1v y 2.05v. Bus de 100Mhz, 133Mhz, 166Mhz y 200Mhz el socket muy utilizado por AMD por que soportaba una gran variedad de procesadores esta fue la primera plataforma que soporto un procesador de mas de una GHz

8 Socket, trabajando entre 1.0v y 1.85v con una frecuencia entre 1.4 GHz y 2gz Fue el primer socket desarrollado para Pentium 4, pero pronto dejo de utilizarse (Intel fabrico procesadores de p4 423entre noviembre del 2000 y agosto del 2001) por las limitaciones que tenia, entre otras la de no soportar frecuencias de 2 GHz casi todas las placas de 423 utilizan módulos de memoria del tipo RIMM

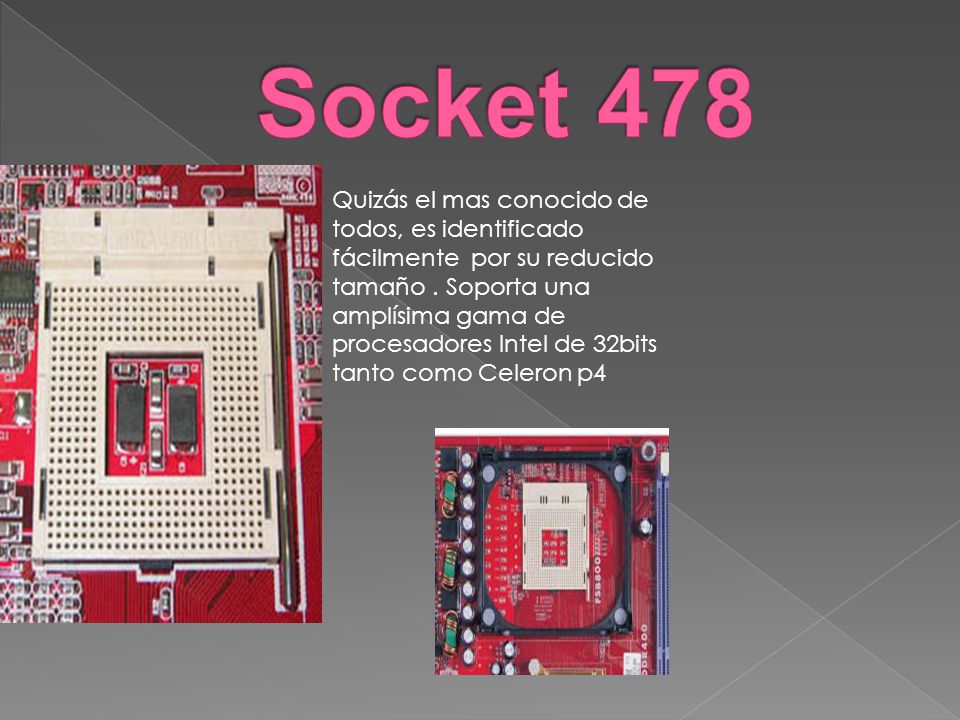

9 Quizás el mas conocido de todos, es identificado fácilmente por su reducido tamaño. Soporta una amplísima gama de procesadores Intel de 32bits tanto como Celeron p4

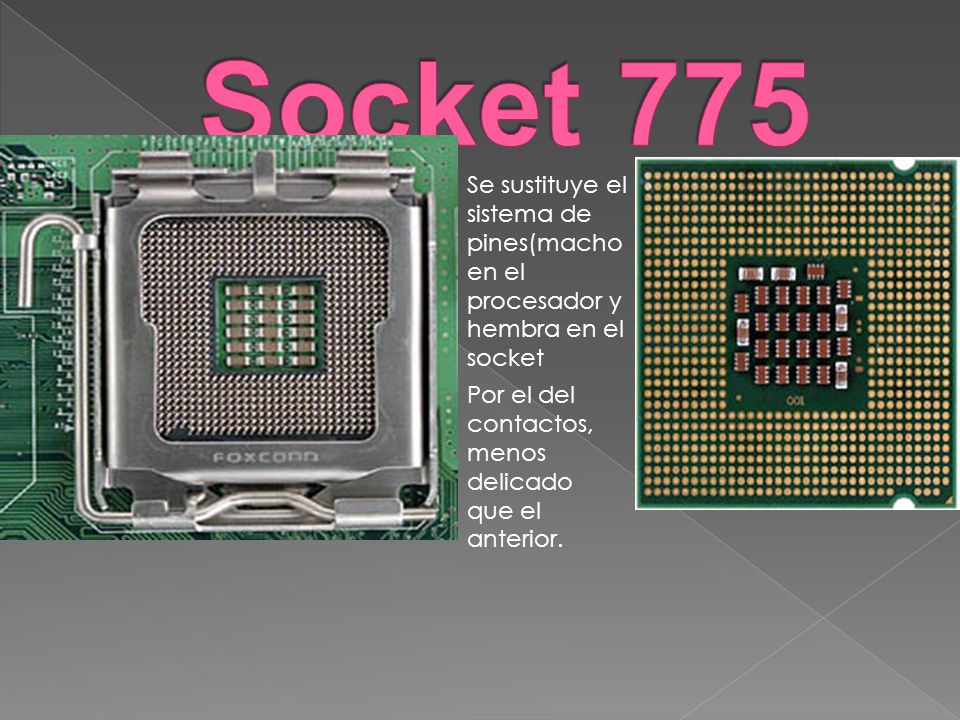

10 Se sustituye el sistema de pines(macho en el procesador y hembra en el socket Por el del contactos, menos delicado que el anterior.

11 Entre 0.80v y 1.55v con un bus de 200mhz y FSB de 800, soporta módulos de memoria DDR que es gestionada directamente por el procesador Este sustituyo al socket a con el fin de agilizar los datos y das

12 la gama de procesadores que soporta AMD SEMPROM,AMD opteron AMD 64 entre otros este socket esta siendo sustituido del mismo modo que los procesadores que soporte por el nuevo socket AM2

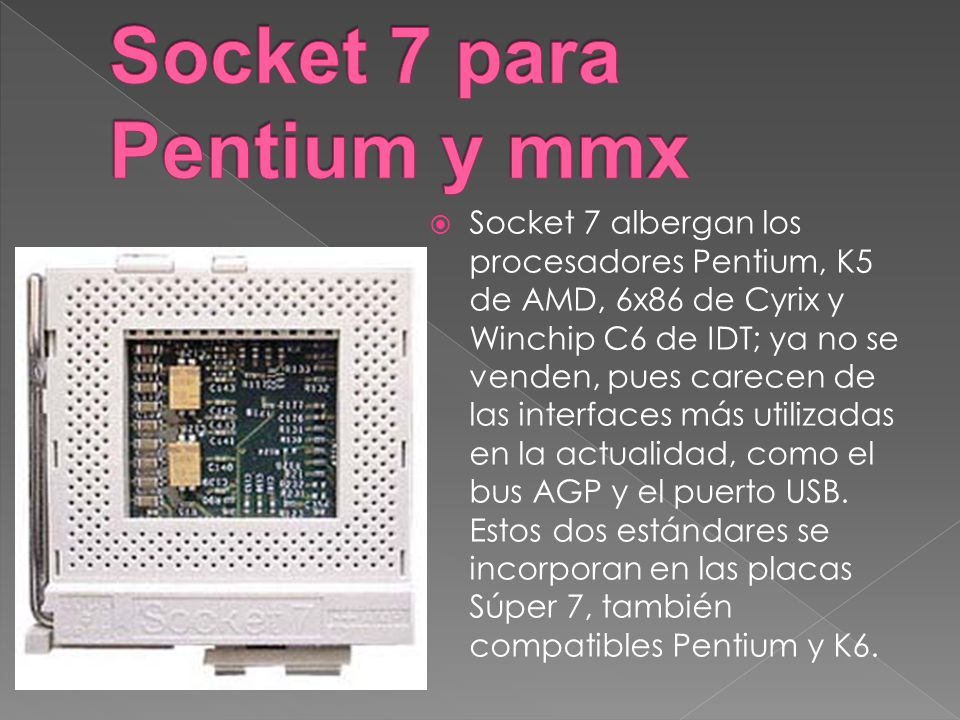

13 Socket 7 albergan los procesadores Pentium, K5 de AMD, 6x86 de Cyrix y Winchip C6 de IDT; ya no se venden, pues carecen de las interfaces más utilizadas en la actualidad, como el bus AGP y el puerto USB. Estos dos estándares se incorporan en las placas Súper 7, también compatibles Pentium y K6.

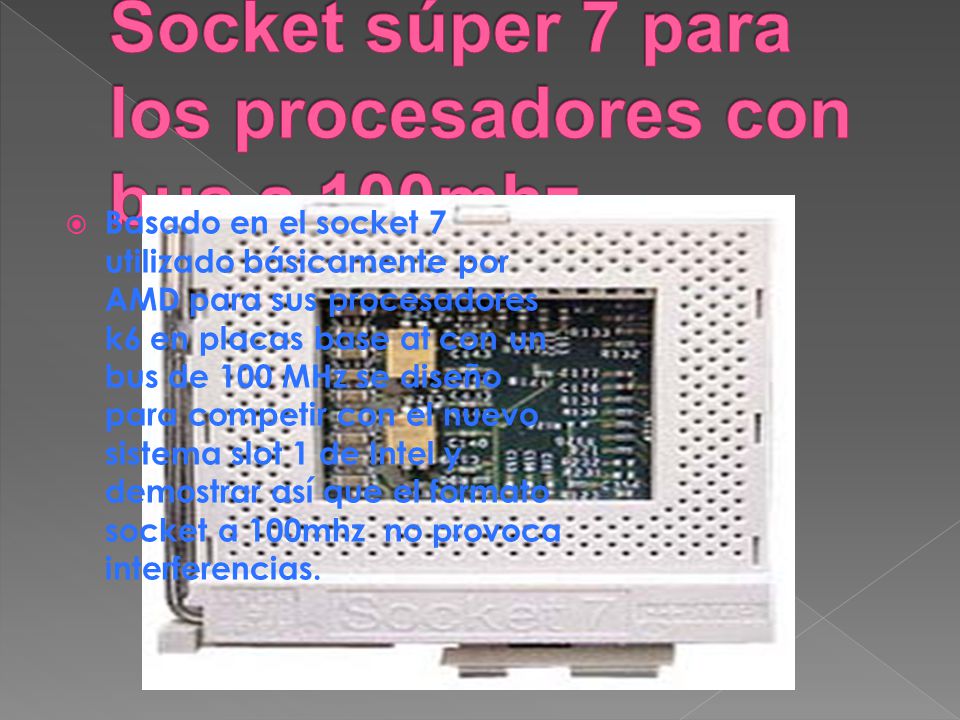

14 Basado en el socket 7 utilizado básicamente por AMD para sus procesadores k6 en placas base at con un bus de 100 MHz se diseño para competir con el nuevo sistema slot 1 de Intel y demostrar así que el formato socket a 100mhz no provoca interferencias.

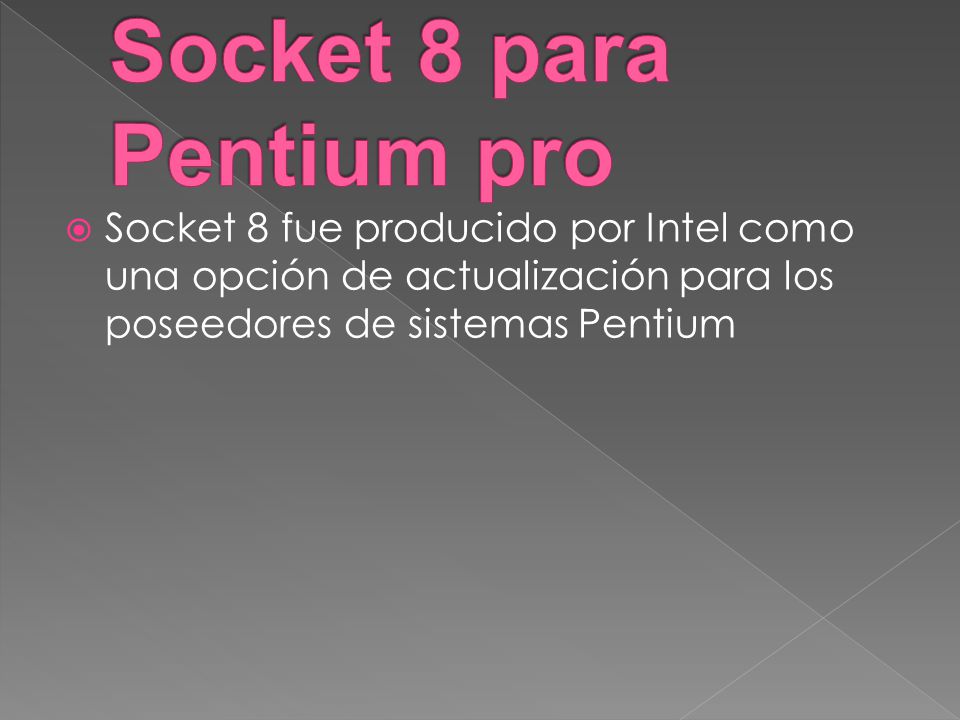

15 Socket 8 fue producido por Intel como una opción de actualización para los poseedores de sistemas Pentium

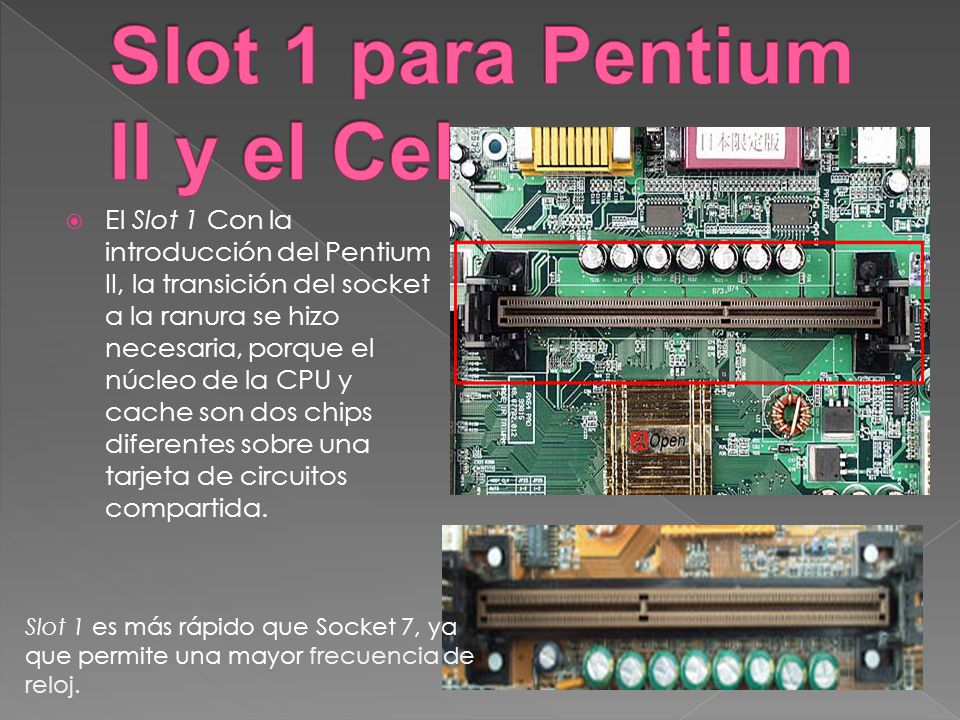

16 El Slot 1 Con la introducción del Pentium II, la transición del socket a la ranura se hizo necesaria, porque el núcleo de la CPU y cache son dos chips diferentes sobre una tarjeta de circuitos compartida. Slot 1 es más rápido que Socket 7, ya que permite una mayor frecuencia de reloj.

17

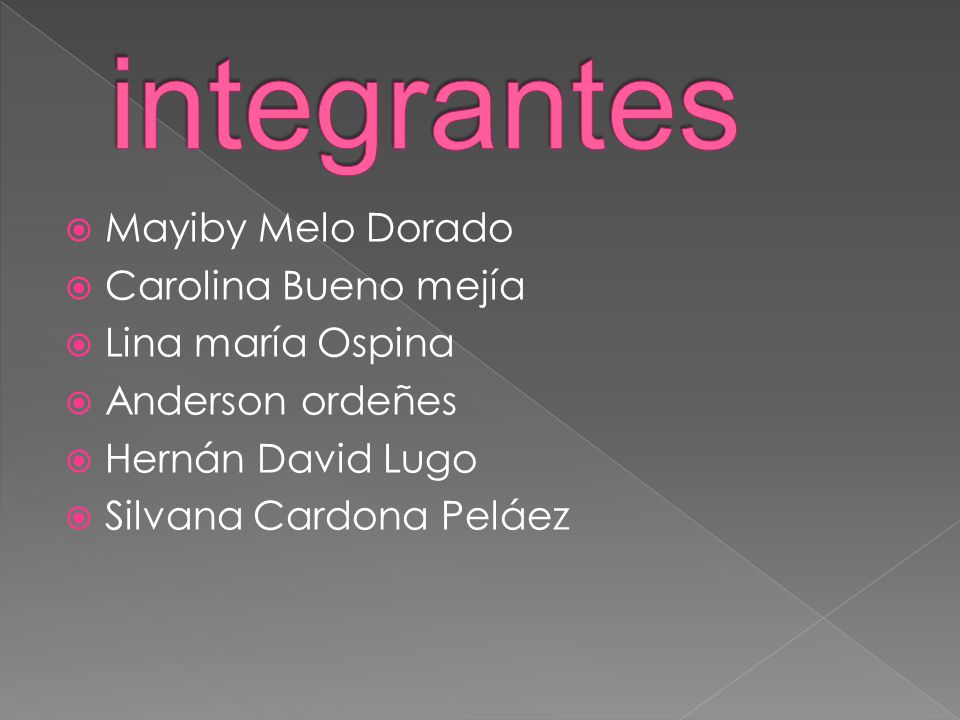

18 Mayiby Melo Dorado Carolina Bueno mejía Lina maría Ospina Anderson ordeñes Hernán David Lugo Silvana Cardona Peláez
