1 OPTEX ARGENTINA 2011 ING. JOSE LUIS MARTINEZ

2 Productos e Instalación Redwall-V SIP series Mayo 2011

3 Tecnología Redwall para reducciòn de falsas alarmas 2. Algoritmo PIR sintetizado 1. Doble Malla Conductiva La serie de detectores REDWALL SIP utiliza la temperatura y la tecnología de información de luminiscencia que monitorea las condiciones ambientales para realizar un control de sensibilidad. La serie de detectores REDWALL SIP pueden reducir falsas alarmas con óptima sensibilidad aún incluso si cambian las condiciones circundantes. Esto ayuda a evitar falsos disparos La doble malla conductiva permite pasar la energía infrarroja al elemento, pero bloquea la RFI (interferencia de Radio frecuencia) y fuentes de luz ya cuenta con un filtro especial de conductor que cubre la ventana del elemento.

4 Illuminanc e Temperature Compensación ambiental lógica NIGHT DAY DAYLIGHT SUMM ERNIGH T Illuminance Noches verano Después de la puesta del Sol (luminancia disminuido), la temperatura disminuye lentamente, o después de la salida del sol, la temperatura aumenta rápidamente (aumenta la luminancia). Durante estos eventos, la diferencia entre un cuerpo humano y posterior podría crear una posible falsa alarma.Optex aumenta la sensibilidad aproximadamente un 30% para evitar la falsas alarmas Luz-día En determinadas épocas del año puede haber poca variación entre la temperatura del exterior y la del cuerpo humano que puede provocar falsos disparos. La sensibilidad de Optex disminuye un 30 % para evitar estas falsas alarmas.. Temperature Inside unit Temp. 34 C Temp. 25 C Algoritmo Pir sintetizado

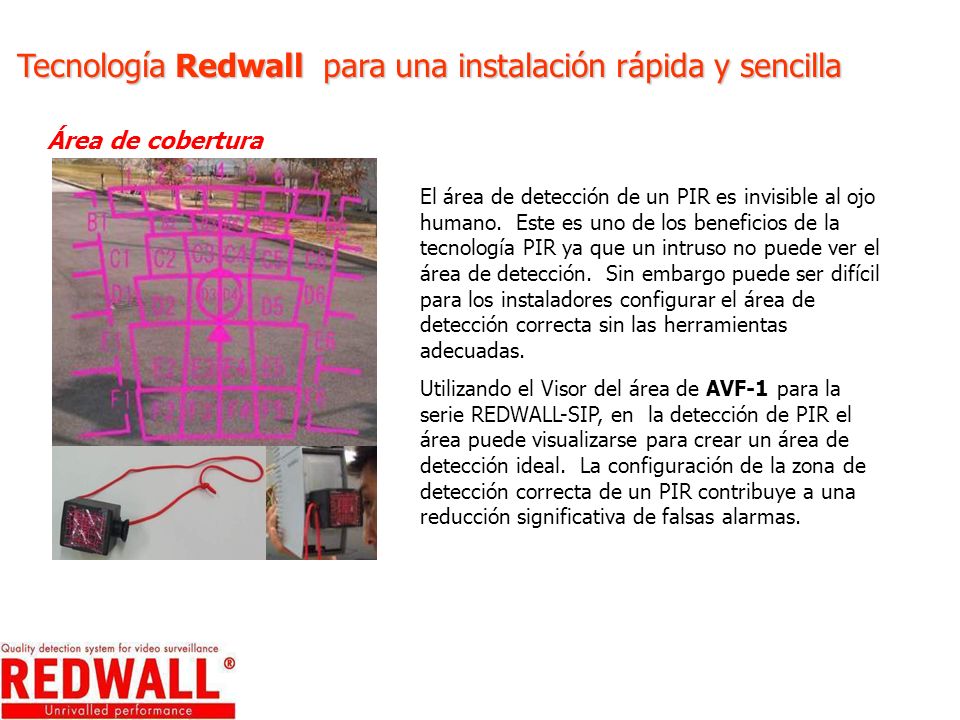

5 Tecnología Redwall para una instalación rápida y sencilla Área de cobertura El área de detección de un PIR es invisible al ojo humano. Este es uno de los beneficios de la tecnología PIR ya que un intruso no puede ver el área de detección. Sin embargo puede ser difícil para los instaladores configurar el área de detección correcta sin las herramientas adecuadas. Utilizando el Visor del área de AVF-1 para la serie REDWALL-SIP, en la detección de PIR el área puede visualizarse para crear un área de detección ideal. La configuración de la zona de detección correcta de un PIR contribuye a una reducción significativa de falsas alarmas.

6 Tecnología Redwall para una instalación rápida y sencilla Tapa de Enmascaramiento Después de comprobar el área de detección utilizando la AVF-1, puede utilizar las placas de enmascaramiento proporcionadas para restringir el patrón de la detección de las áreas no deseadas fácilmente. Detection range selector Far area Para la configuración del área de detección rápida y fácil, el switch selector de zona de detección permite establecer el área de detección rápida y fácilmente. Esto puede contribuir a reducir el número de falsas alarmas generada alrededor del borde más lejano de la zona de detección. O bien, utilizar los sellos de enmascaramiento para eliminar áreas específicas no deseadas. SIP-3020, 4010, 404 series only

7 Redwall tecnologías para protección de vandalismo Tecnología para Anti-masking * Illustration is a image of this technology Enmascarar la cara de un detector PIR hará que el detector sea ciego, resultando en una intrusión.El detector de serie REDWALL-SIP puede reconocer cualquier material de enmascaramiento de, o en el detector, que genera una salida de relé de alarma para notificar a la estación de monitoreo. 3-ejes acelerómetros para ANTI-ROTACION Cuando el detector detecta un cambio de ángulo vertical y horizontal de la posición originalmente instalada o cualquier intento de vandalismo, el acelerómetro de 3 ejes incorporado en la serie REDWALL-SIP detectará un cambio de posición, incluyendo cualquier choque o impacto a las unidades de vivienda generará una salida de relé de alarma de manipulaciones.

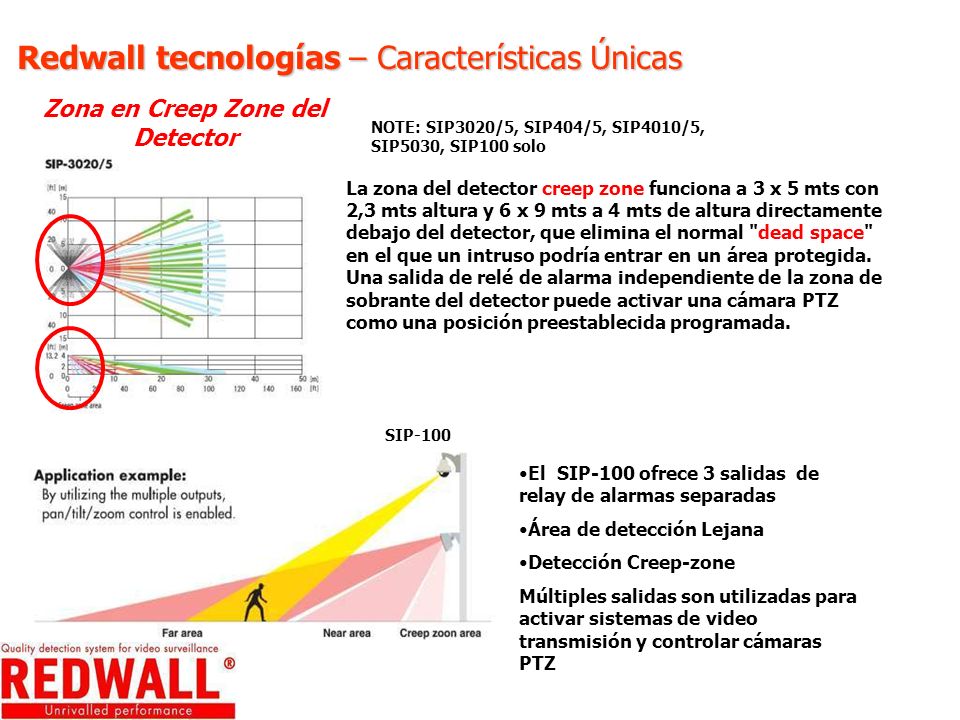

8 Redwall tecnologías – Características Únicas SIP-100 Zona en Creep Zone del Detector NOTE: SIP3020/5, SIP404/5, SIP4010/5, SIP5030, SIP100 solo La zona del detector creep zone funciona a 3 x 5 mts con 2,3 mts altura y 6 x 9 mts a 4 mts de altura directamente debajo del detector, que elimina el normal "dead space" en el que un intruso podría entrar en un área protegida. Una salida de relé de alarma independiente de la zona de sobrante del detector puede activar una cámara PTZ como una posición preestablecida programada. El SIP-100 ofrece 3 salidas de relay de alarmas separadas Área de detección Lejana Detección Creep-zone Múltiples salidas son utilizadas para activar sistemas de video transmisión y controlar cámaras PTZ

9 EVITE FALSAS ALARMAS Cuando la unidad se instala en una aplicación con desniveles Puntos muertos EXCEDEN TE Necesidad de menor sensibilidad para evitar falsas alarmas Ajustar el área de detección para minimizar los puntos muertos y evitar excedente.

10 LINEA REDNET

11 CARACTERISTICAS REDNET Torres de aluminio y policarbonato de alta resistencia Montaje en diferentes torres de 1,5; 2 y 3 mts. Electrónica de 4 transmisores de 4 haces cada uno y 4 receptores ( 16 haces entrelazados ) Sistema de detección activo por medición de base de tiempo y cantidad de haces interrumpidos Posibilidad de ajustar el tiempo corte y con disparo como mínimo con 2 haces

12 CARACTERISTICAS REDNET Haces ajustables en tiempo breve 40 milisegundos o lento para paso de animales en 0,8 seg a 1,5 seg Genera una virtual pared electrónica de seguridad de diferentes alturas Posee múltiples tampers para evitar sabotaje ( en la torre anti desarme y de presión para trepar mediante un objeto como escalera, viga) Mantenimiento muy escaso sólo agua y jabón blanco para su limpieza

13 CARACTERISTICAS REDNET Termostatos y calentadores que mantienen las condiciones de funcionamiento óptimas Sistema de discriminación ambiental para la niebla Relé de niebla y preset con regulación de sensibilidad para el mismo Posibilidad de colocar en distribución perimetral o en forma de barrera de paso Opción de instalación en exterior o en interiores con su estética asociada

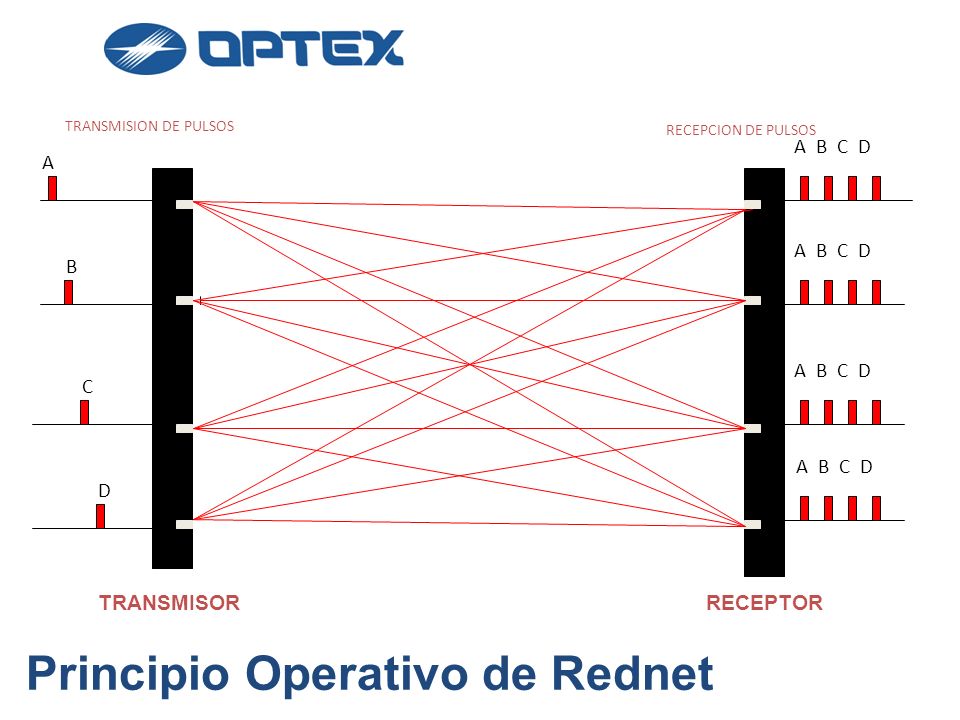

14 A B C D A B C D TRANSMISION DE PULSOS RECEPCION DE PULSOS TRANSMISORRECEPTOR A B C D Principio Operativo de Rednet

15 Soluciones en Seguridad Torres Rednet instaladas en subestaciones de energìa eléctrica

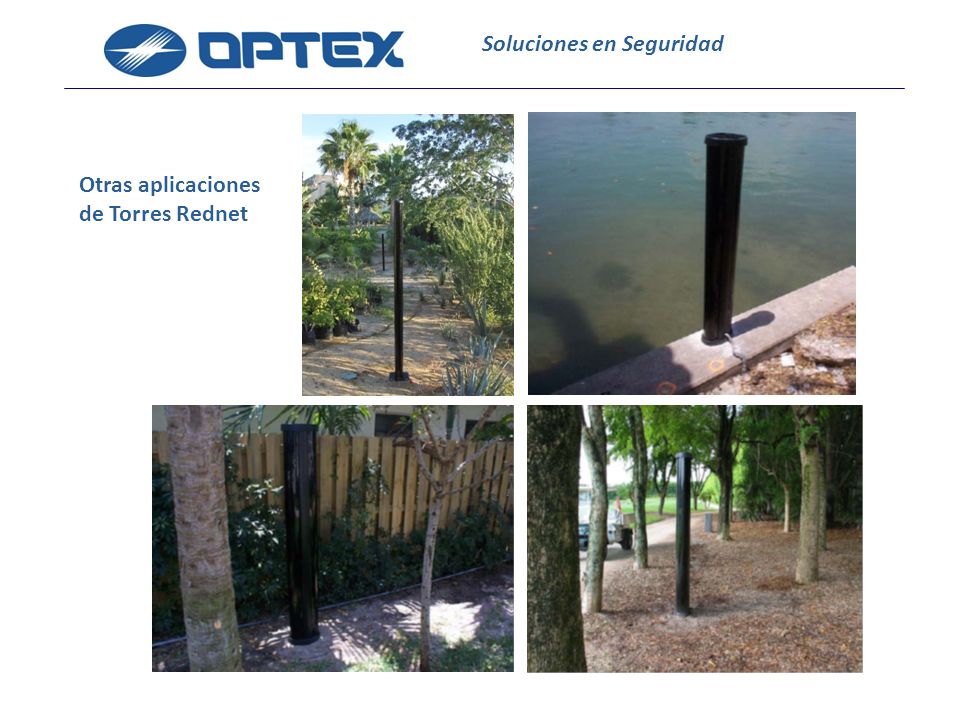

16 Soluciones en Seguridad Otras aplicaciones de Torres Rednet

17 Soluciones en Seguridad

18 REDWALL REDWALL ® Rendimiento Excepcional Sistema de Detección de calidad para Vídeo vigilancia REDSCAN RLS-3060 Detector de Escáner Láser

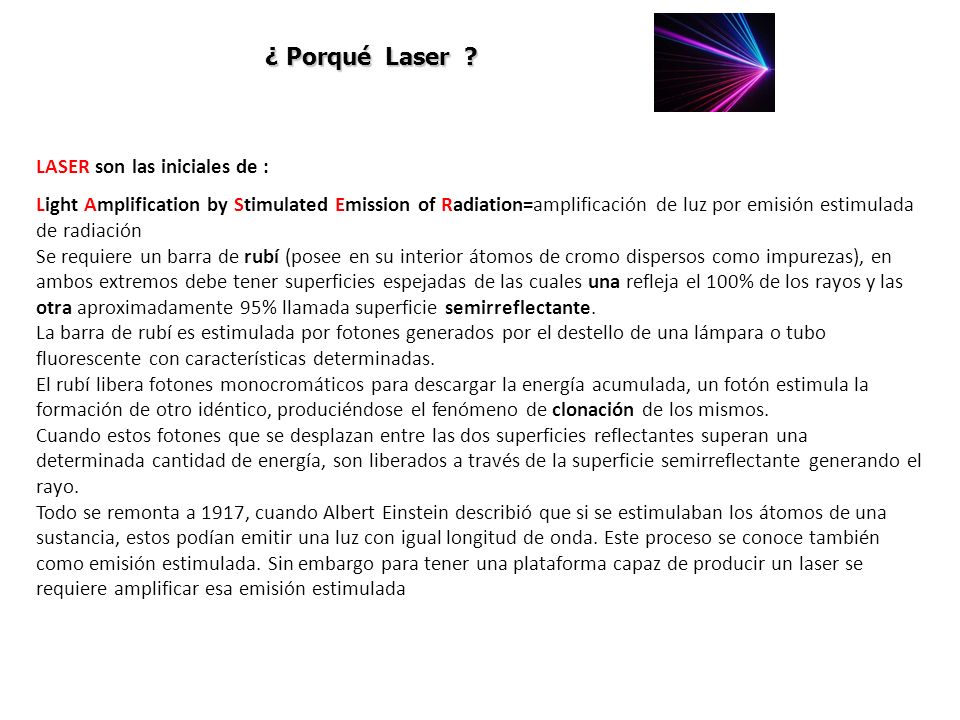

19 ¿ Porqué Laser ? LASER son las iniciales de : Light Amplification by Stimulated Emission of Radiation=amplificación de luz por emisión estimulada de radiación Se requiere un barra de rubí (posee en su interior átomos de cromo dispersos como impurezas), en ambos extremos debe tener superficies espejadas de las cuales una refleja el 100% de los rayos y las otra aproximadamente 95% llamada superficie semirreflectante. La barra de rubí es estimulada por fotones generados por el destello de una lámpara o tubo fluorescente con características determinadas. El rubí libera fotones monocromáticos para descargar la energía acumulada, un fotón estimula la formación de otro idéntico, produciéndose el fenómeno de clonación de los mismos. Cuando estos fotones que se desplazan entre las dos superficies reflectantes superan una determinada cantidad de energía, son liberados a través de la superficie semirreflectante generando el rayo. Todo se remonta a 1917, cuando Albert Einstein describió que si se estimulaban los átomos de una sustancia, estos podían emitir una luz con igual longitud de onda. Este proceso se conoce también como emisión estimulada. Sin embargo para tener una plataforma capaz de producir un laser se requiere amplificar esa emisión estimulada

20 Principio de detección Scanning mechanism LDADD TX optic RX optic Signal processing Tiempo de vuelo (TOF) método Calculando el tiempo durante el cual devuelve un rayo emitido después de golpear el objeto, se puede medir la distancia al objeto Resolución de sensado= 0.25 grados A 30m de distancia el ancho de detección es de 13cm El REDSCAN muestrea(Vertical) en 180º, 720 veces, y en área Horizontal a 190º muestrea 760 veces. La propagación del laser es de 0.25º en 30M, y escanea cada área 20 veces por segundo.

21 El Redscan puede ser instalado verticalmente o horizontalmente. La aérea de detección tiene un radio de 30m con un ángulo de 180 grados. Redscan: Ajuste del Area de Detección Imagen del área de detección vertical Imagen del área de detección horizontal Vista Lateral

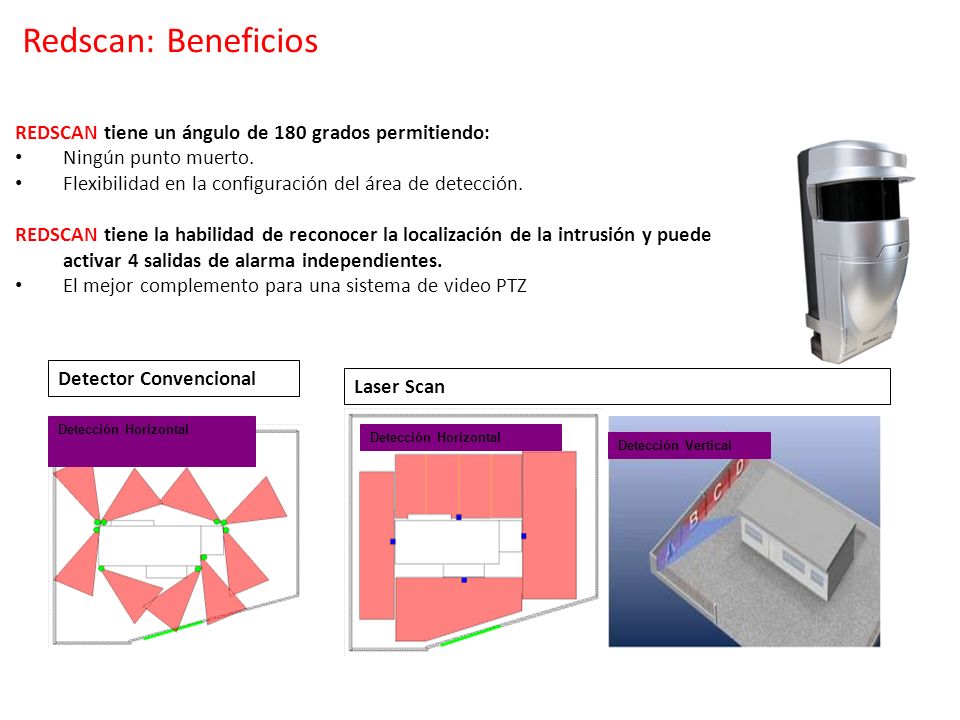

22 Detector Convencional Laser Scan REDSCAN tiene un ángulo de 180 grados permitiendo: Ningún punto muerto. Flexibilidad en la configuración del área de detección. REDSCAN tiene la habilidad de reconocer la localización de la intrusión y puede activar 4 salidas de alarma independientes. El mejor complemento para una sistema de video PTZ Detección Vertical Detección Horizontal Redscan: Beneficios

23 Ajuste Automático del Área de Detección 4 Salidas de Alarma El área de detección puede ser dividida en 4 zonas, cada una con una salida independiente. El Redscan puede ser integrado a un controlador PTZ para un preciso monitoreo de una intrusión por medio de la cámara PTZ. El Redscan analizar el ambiente durante la instalación inicial y automáticamente configura el área de detección. Esta función memoriza los objetos dentro del área de detección y crea un patrón de detección desde el borde de los objetos. Redscan: Características

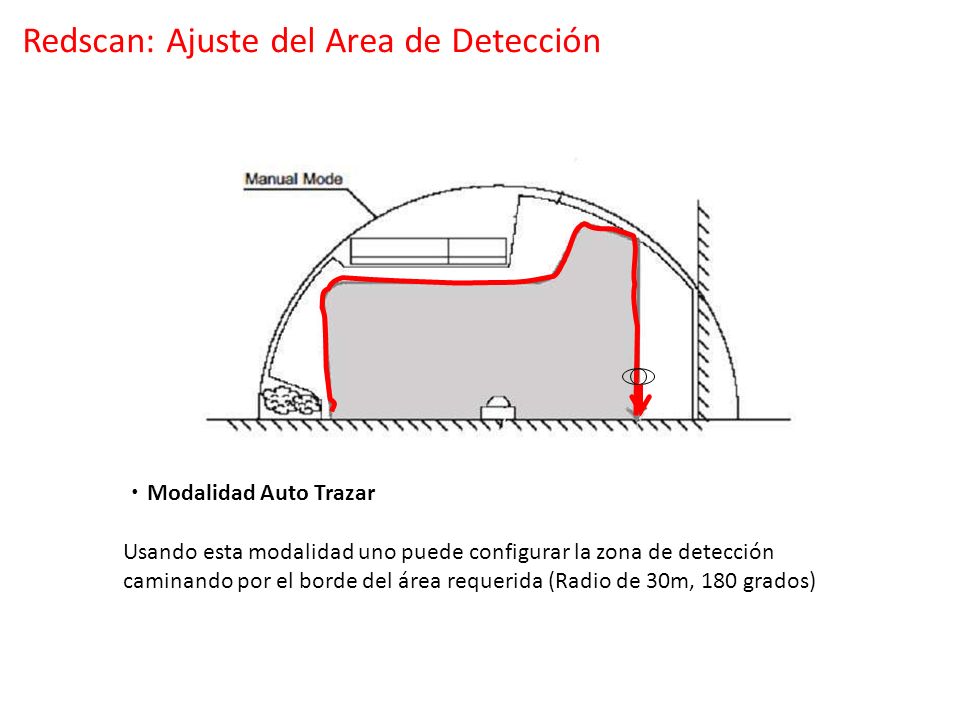

24 Modalidad Auto Trazar Usando esta modalidad uno puede configurar la zona de detección caminando por el borde del área requerida (Radio de 30m, 180 grados) Redscan: Ajuste del Area de Detección

25 Anti enmascaramiento Se activa después de 60 segundos si acontece un cambio de más del 50% del área de detección dentro de 30cm del lente. Protección contra rotación Se activa después de 300 segundos si acontece un cambio de mas del 30% del área de detección. Auto monitoreo del detector Monitorea el funcionamiento del láser del detector y genera una señal si detecta un problema con el láser. Redscan: Características

26 Detección anticipada de cercos. El Redscan puede detectar a una persona cortando, trepando, o levantando un cerco. Normalmente, es difícil de crear una protección próxima a un cerco, pero el Redscan lo logra fácilmente. Redscan: Ventajas de instalación

27 No se debe preocupar de la forma del piso, el Redsan resuelve el problema, adecuándose al terreno. Ex. Active photo beam 60m Ex. REDSCAN 60m El Redscan se adapta a cualquier instalación, aprendiendo la forma del piso aun cuando éste sea irregular Redscan: Ventajas de instalación

28 El Redscan se adapta automáticamente a cualquier cambio ambiental. El Redscan constantemente actualiza su patrón de cobertura en base a la forma del piso y funciona aun en condiciones con nieve y vegetación. Actualización Constante Redscan: Ventajas de instalación

29 El Redscan puede ser montado hasta una altura de 15m para mayor flexibilidad. El Redscan crea un cerco invisible y representa una óptima solución para proteger el perímetro inmediato de edificios. Redscan: Ventajas de instalación

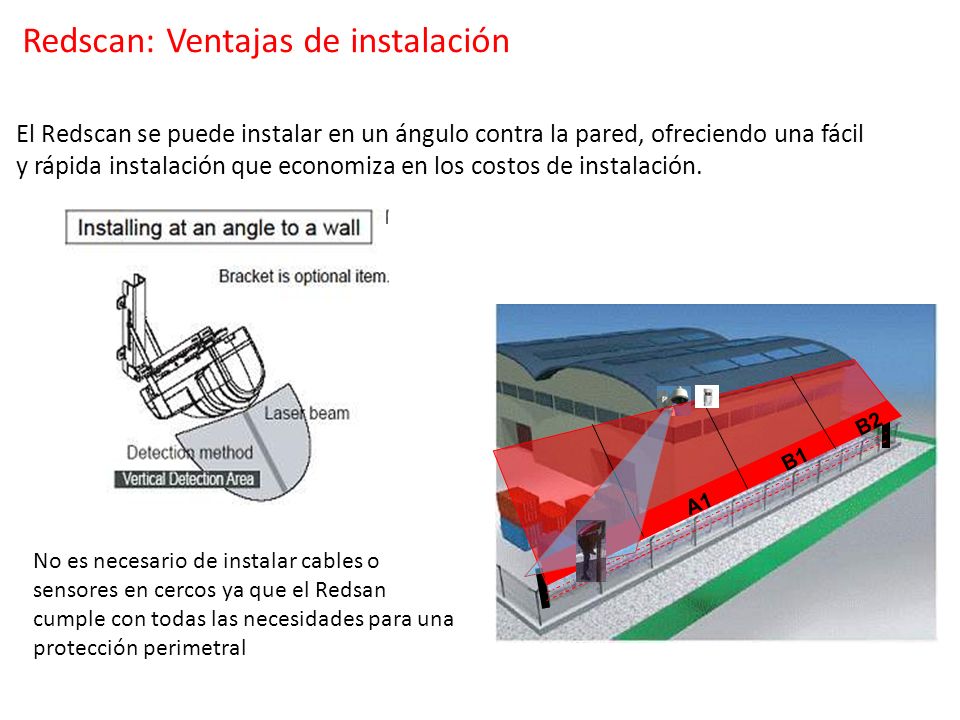

30 No es necesario de instalar cables o sensores en cercos ya que el Redsan cumple con todas las necesidades para una protección perimetral El Redscan se puede instalar en un ángulo contra la pared, ofreciendo una fácil y rápida instalación que economiza en los costos de instalación. A1 A2 B1 B2 Redscan: Ventajas de instalación

31 Una revolución en la protección perimetral !! El Redscan permite crear un área de detección a la medida de cada aplicación. Redscan: Ventajas de instalación

32 Control de Cámaras PTZ: Redscan es un perfecto complemento a sistemas PTZ. Es difícil de identificar a personas en condiciones oscuras, pero el Redscan puede reconocer estas intrusiones y dirigir a las cámaras con precisión. Redscan: Ventajas de instalación

33 PARA UN CORRECTO AJUSTE Utilice el REDSCAN MANAGER Después del Auto-learning/Auto-tracing, usted puede ajustar el área de detección con el Redscan Manager para evitar falsos disparos por objetos u obstáculos Arboles y vegetación Camino de ingreso no necesario proteger Ethernet port (RJ-45)

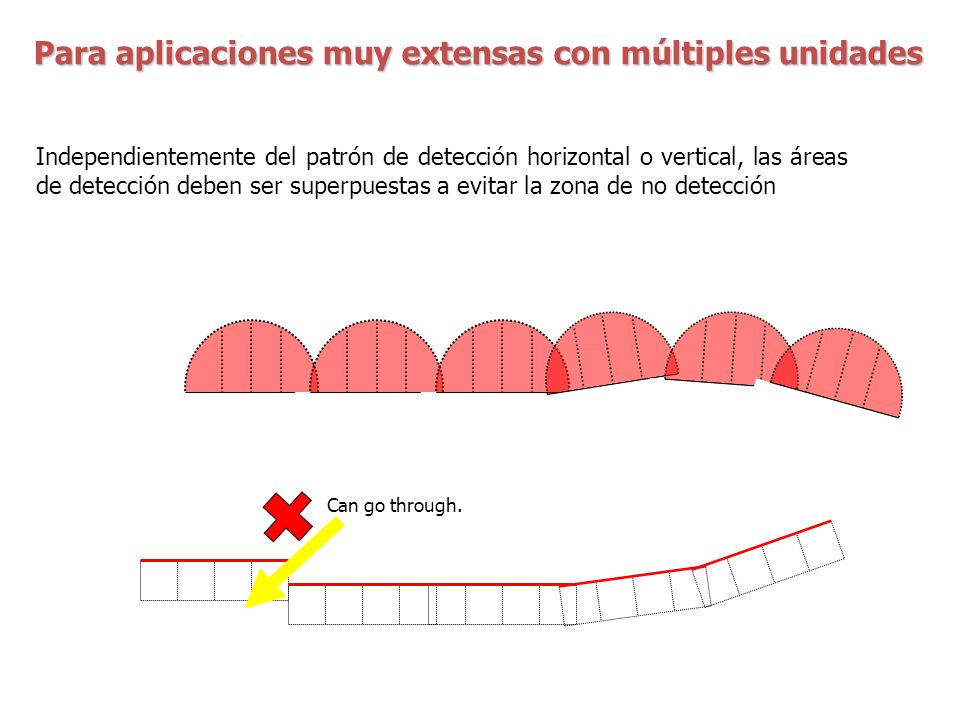

34 Independientemente del patrón de detección horizontal o vertical, las áreas de detección deben ser superpuestas a evitar la zona de no detección Para aplicaciones muy extensas con múltiples unidades Can go through.

35 REDSCAN ……..es…….. Tecnología de Punta, para aplicaciones en instalaciones complejas Redscan

36 ¡¡GRACIAS POR SU PRESENCIA!!
