1 calibradorvernier

2 EL CALIBRE

3 Tambien llamado “pie de rey” quien fue inventado por el matematico frances Pierre Vernier (1580-1637). Este es un aparato de medicion que consiste en una regla principal graduada (generalmente en milimetros) cuya longitud mas usuales son de 15-20 cms. Se utilizan para realizar mediciones lineales pequeñas con mucha más exactitud que un flexo metro. Pueden medirse dimensiones lineales exteriores y profundidades. El Vernier es una escala auxiliar que se deslizara lo largo de una escala principal, para permitir, en ésta, lecturas fraccionales exactas de la mínima división.

4 Para lograr lo anterior una escala Vernier está graduada en un número de divisiones iguales en la misma longitud que n-1 divisiones de la escala principal; ambas están marcadas en la misma dirección. Una fracción de 1/n de la mínima división de la escala principal puede leerse. Además el Vernier consta de una regla graduada en escala métrica y / o pulgadas. Las mordazas sirven para medir dimensiones exteriores, mientras que las garras, sirven para medir interiores. El vástago sirve para medir profundidades. El mecanismo de bloqueo sirve para inmóvil al conjunto deslizable. La precisión de éstos instrumentos es de 0,1 mm, 0,05mm, 0,02 y 1 / 128 pulgadas.

5  La exactitud de un calibrador vernier se debe principalmente a la exactitud de la graduación de sus escalas, el diseño de las guías del cursor, el paralelismo y perpendicularidad de sus palpadores, la mano de obra y la tecnología en su proceso de fabricación.

6 ¿COMO SE DENOMINAN LAS SIGUIENTES MARCAS? Palpadores de interiores Palpadores de exteriores Sonda de profundidad Regla graduada en mm Regla graduada en pulgadas Nonio o Vernier en mm Nonio o Vernier en pulgadas Botón de desplazamiento y freno

7 PIE DE REY UNIVERSAL Medida de exteriores Medida de interiores Medida de profundidad ¿PARA QUE SE EMPLEA? Medida de escalones

8 DESIGNACIÓN DE UN CALIBRE Tipo de Calibre Sistema de lectura Grado de apreciación Capacidad de medida Otras característica FORMA DEL CUERPO: - Calibre universal (pie de Rey) - Calibre tipo tornero - Calibre de profundidadesEtc. - Con nonio - Con reloj - Digital 0,1 mm 0,05 mm 0,02 mm 0,01 mm LONGITUD DE LA REGLA: 150 mm 200 mm 300 mm Etc. - Bocas de metal duro - Corredera sin paralaje - Con tornillo de aproximación - Calibre para zurdos. -Calibres estancos contra humedad.

9 VENTAJAS Y DESVENTAJAS Ventajas: □ De uso fácil y rápido. □ De diversas formas y tamaños para cualquier necesidad. □ Fácil de trasladar. □ Los calibres mecánicos presentan buena durabilidad (resistentes frente a golpes y desgaste). □ Muy recomendable en relación calidad-precio. Desventajas □ Inferior en precisión frente a un micrómetro. □ Requiere de elementos costosos para su calibración. □ Los calibres digitales tienen menor durabilidad (por golpes o por ser mojados con alguna sustancia).

10 Regla principal Escala de la regla en m.m Escala móvil del Nonio en décimos de milímetro (mm) Nonio o cursor Patas fijas Patas móviles VERNIER

11

12 Este instrumento permite medir longitud de objetos no mayores de 17cm. Cuenta con dos escalas: Una en el sistema inglés Y otra en el sistema internacional (SI) Lo que hace a este instrumento, distinto de una regla o cinta métrica, es éste artefacto.

13 0 milimetro.m en la regla 0 décimos de milimetro en el nonio VERNIER

14 Vernier Nonio

15 Regleta

16 pulgadas centímetros pulgadas 1 128 “ 0.05mm centímetros0.05mm 0.001”

17

18 centímetros Escala en

19 Un centímetro, 1.00cm

20 1.00mm un milímetro

21 2.00mm dos milímetros

22 3.00mm tres milímetros

23 4.00mm cuatro milímetros

24 5.00mm cinco milímetros

25 9.00mm nueve milímetros

26 1.00cm, un centímetro

27

28 2 0 d i v i s i o n e s V e r n i e r

29 0.05mm cinco centésimas de milímetro

30 0.10mm diez centésimas de milímetro una décima de milímetro

31 Forma de medir

32

33 2.700cm27.00mm =

34

35 0.10mm +

36 27.10mm

37 EJEMPLO 1 MEDIDA CORRECTA MEDIDA INCORRECTA Indica cual es la medida correcta y cual la incorrecta.

38 EJEMPLO 2 MEDIDA INCORRECTA MEDIDA CORRECTA Indica cual es la medida correcta y cual la incorrecta.

39 EJEMPLO 3 MEDIDA INCORRECTA MEDIDA CORRECTA Indica cual es la medida correcta y cual la incorrecta.

40 12.3 mm MEDICIONES CON EL VERNIER

41 17.7 mm MEDICIONES CON EL VERNIER

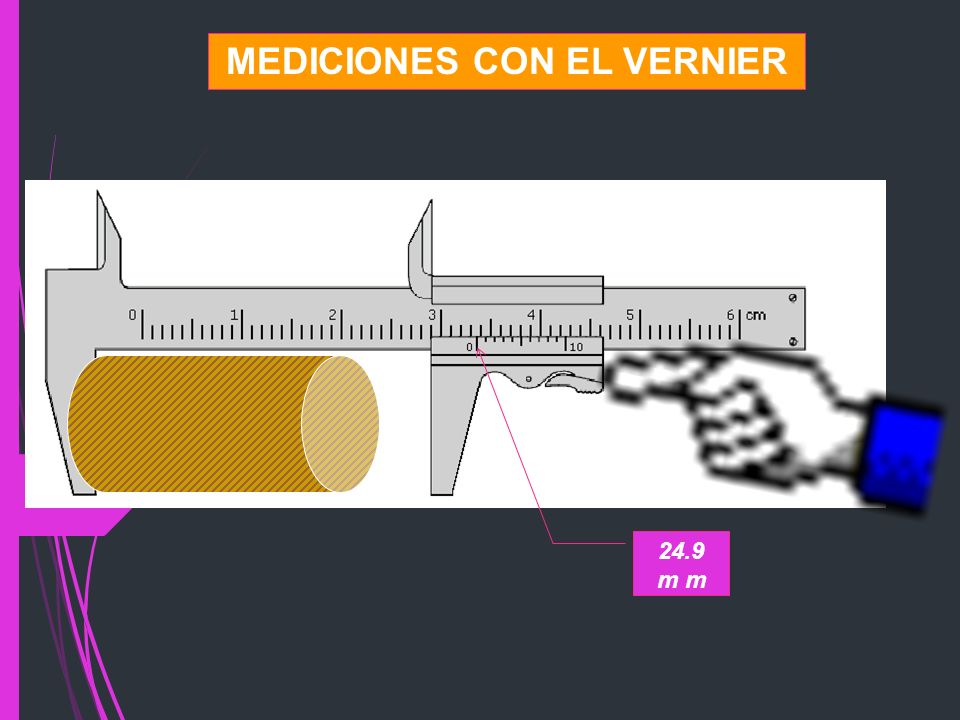

42 24.9 m m MEDICIONES CON EL VERNIER

43 13.2 m m MEDICIONES CON EL VERNIER

44 ¿CUALES SON LAS SIGUIENTES MEDIDAS? 0.4 mm0.6 mm1.0 mm1.3 mm

45 milésimas Escala en de pulgada

46 Sistema inglés 2 5 d i v i s i o n e s

47 Una pulgada, 1”

48 0.100” una décima de pulgada

49 0.100” cien milésimas de pulgada

50 0.200” dos décimas de pulgada

51 0.300” tres décimas de pulgada

52 0.400” cuatro décimas de pulgada

53 0.500” cinco décimas de pulgada

54 0.600” seis décimas de pulgada

55 0.700” siete décimas de pulgada

56 0.800” cinco décimas de pulgada

57 0.900” nueve décimas de pulgada

58 1.000” una pulgada

59 0.1 4 = 0.025

60 0.025” veinticinco milésimas

61 0.050” cincuenta milésimas

62 0.075” se tenta y cinco milésimas

63 0.1” una décima de pulgada

64

65 Sistema inglés 2 5 d i v i s i o n e s V e r n i e r

66 0. 025 25 0.001 =

67 0.001“ una milésima de pulgada

68 dos milésimas de pulgada0.002“

69 tres milésimas de pulgada0.003“

70 cuatro milésimas de pulgada0.004“

71 cinco milésimas de pulgada0.005“

72 diez milésimas de pulgada0.010“

73 quince milésimas de pulgada0.015“

74 veinte milésimas de pulgada0.020“

75 veinticinco milésimas de pulgada 0.025“

76 Forma de medir

77

78 1.000”

79 1.000 pulgada

80 1.000+ 0.025 + 0.050

81 1.050

82 0.013 +

83 1.063 Una pulgadasesenta y tres milésimas.

84 1 Una pulgadasesenta y tres milésimas..063
