1 TRIEM: TeleRehabilitación en Esclerosis Múltiple. Proyecto Piloto. Presentación Técnica Gerona, 16 de octubre de 2009 Universidad de Gerona

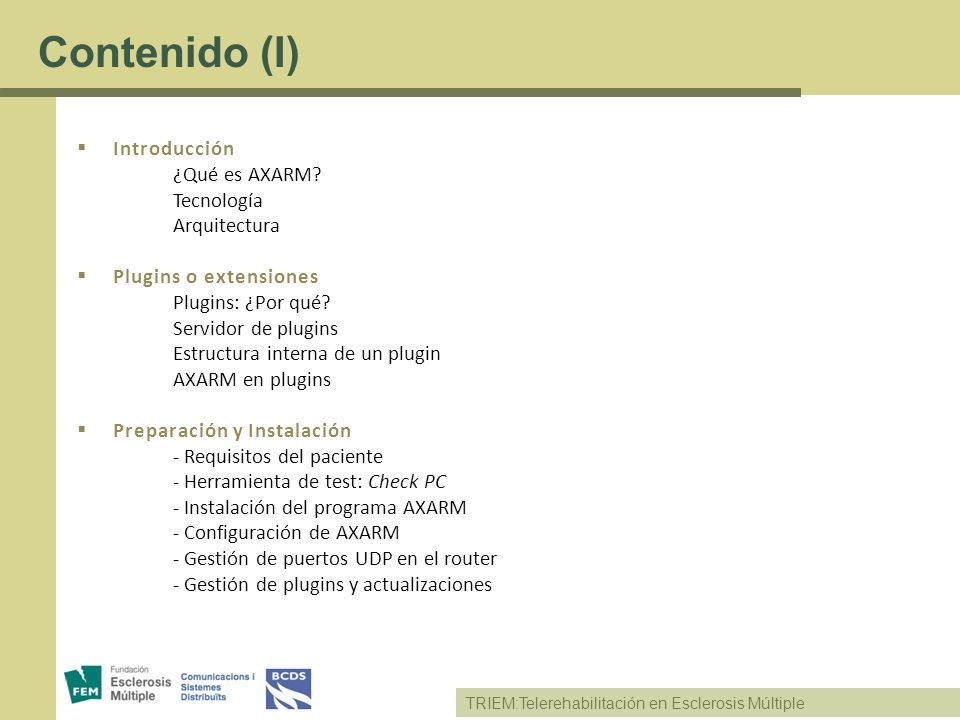

2 TRIEM:Telerehabilitación en Esclerosis Múltiple Introducción ¿Qué es AXARM? Tecnología Arquitectura Plugins o extensiones Plugins: ¿Por qué? Servidor de plugins Estructura interna de un plugin AXARM en plugins Preparación y Instalación - Requisitos del paciente - Herramienta de test: Check PC - Instalación del programa AXARM - Configuración de AXARM - Gestión de puertos UDP en el router - Gestión de plugins y actualizaciones Contenido (I)

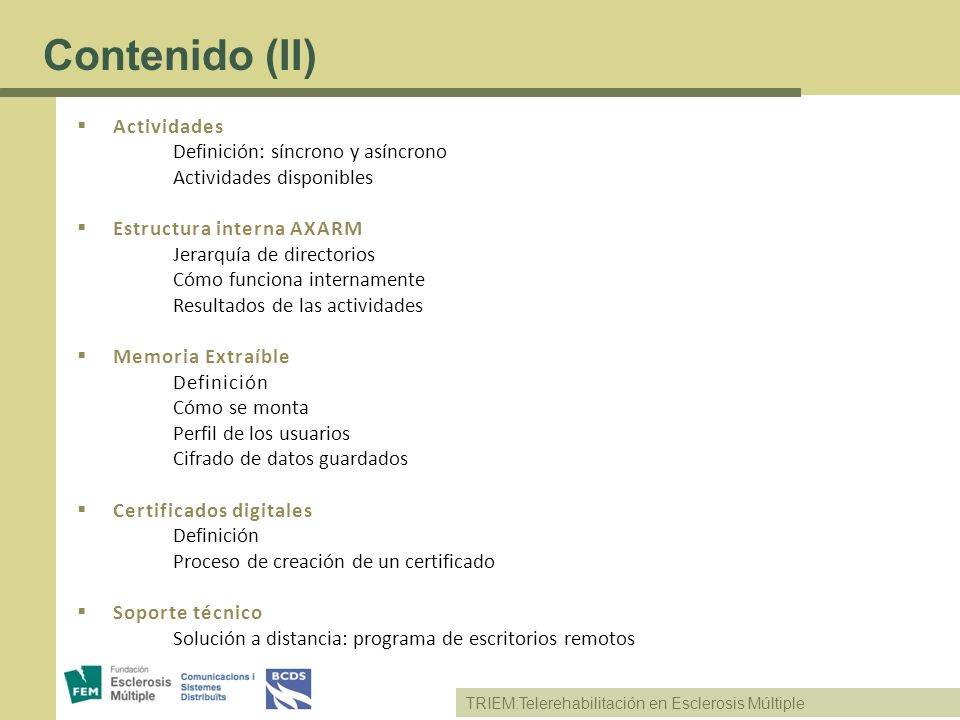

3 TRIEM:Telerehabilitación en Esclerosis Múltiple Actividades Definición: síncrono y asíncrono Actividades disponibles Estructura interna AXARM Jerarquía de directorios Cómo funciona internamente Resultados de las actividades Memoria Extraíble Definición Cómo se monta Perfil de los usuarios Cifrado de datos guardados Certificados digitales Definición Proceso de creación de un certificado Soporte técnico Solución a distancia: programa de escritorios remotos Contenido (II)

4 TRIEM:Telerehabilitación en Esclerosis Múltiple INTRODUCCIÓN

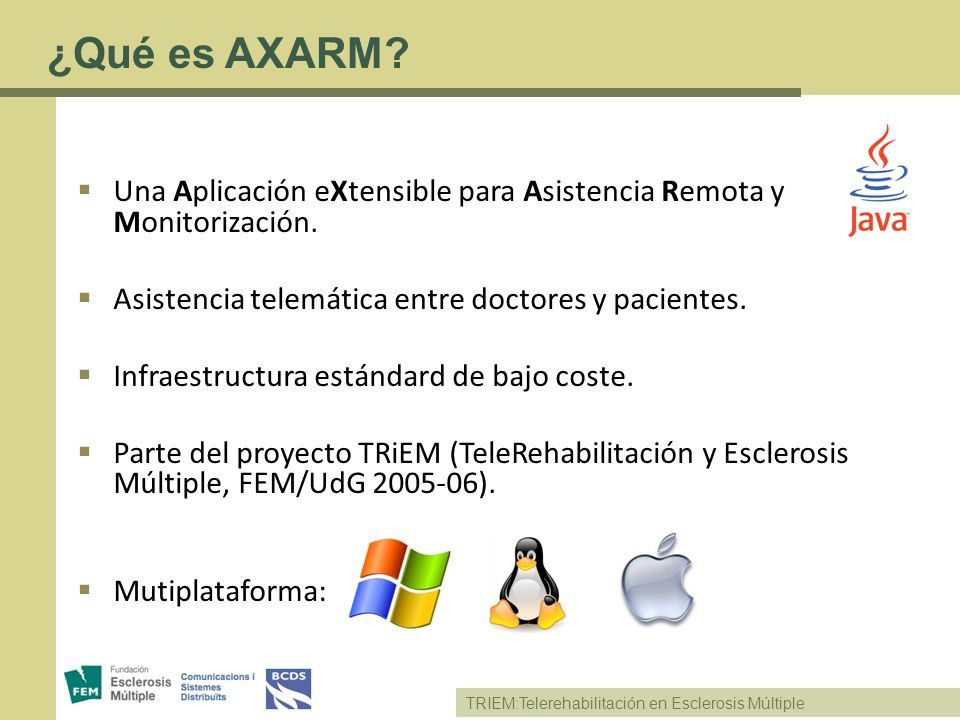

5 TRIEM:Telerehabilitación en Esclerosis Múltiple Una Aplicación eXtensible para Asistencia Remota y Monitorización. Asistencia telemática entre doctores y pacientes. Infraestructura estándard de bajo coste. Parte del proyecto TRiEM (TeleRehabilitación y Esclerosis Múltiple, FEM/UdG ). Mutiplataforma: ¿Qué es AXARM?

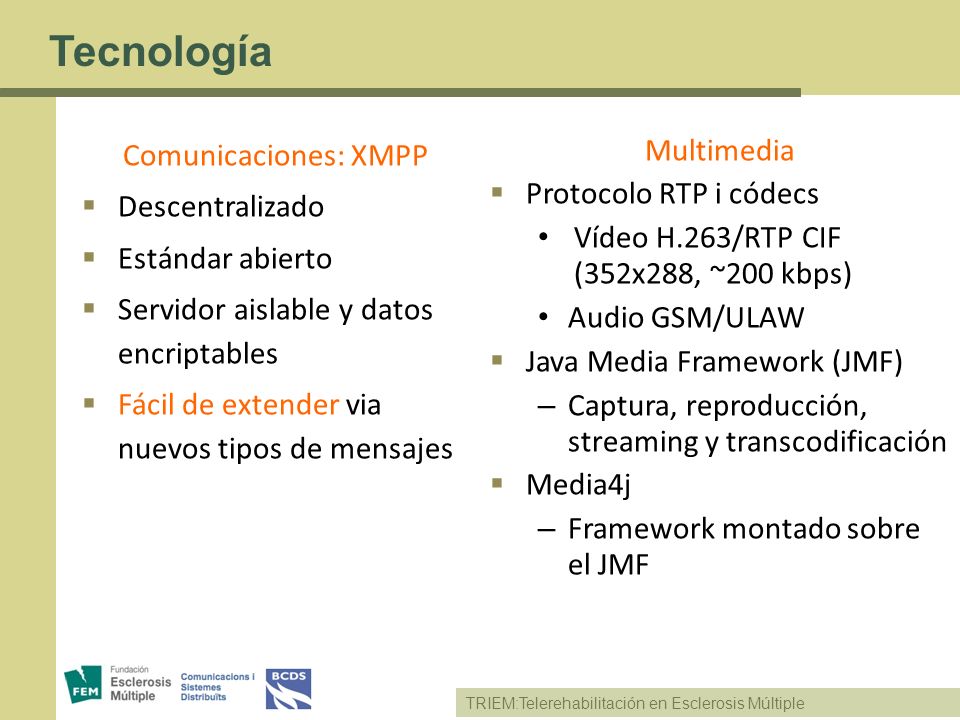

6 TRIEM:Telerehabilitación en Esclerosis Múltiple Tecnología Comunicaciones: XMPP Descentralizado Estándar abierto Servidor aislable y datos encriptables Fácil de extender via nuevos tipos de mensajes Multimedia Protocolo RTP i códecs Vídeo H.263/RTP CIF (352x288, ~200 kbps) Audio GSM/ULAW Java Media Framework (JMF) – Captura, reproducción, streaming y transcodificación Media4j – Framework montado sobre el JMF

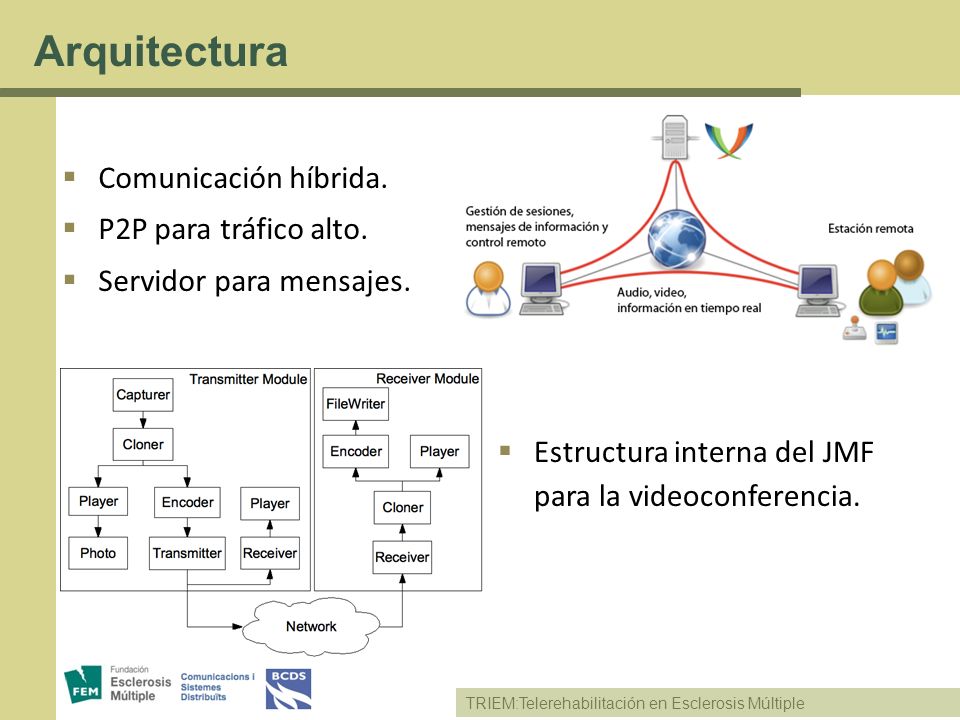

7 TRIEM:Telerehabilitación en Esclerosis Múltiple Arquitectura Comunicación híbrida. P2P para tráfico alto. Servidor para mensajes. Estructura interna del JMF para la videoconferencia.

8 TRIEM:Telerehabilitación en Esclerosis Múltiple Plugins o extensiones

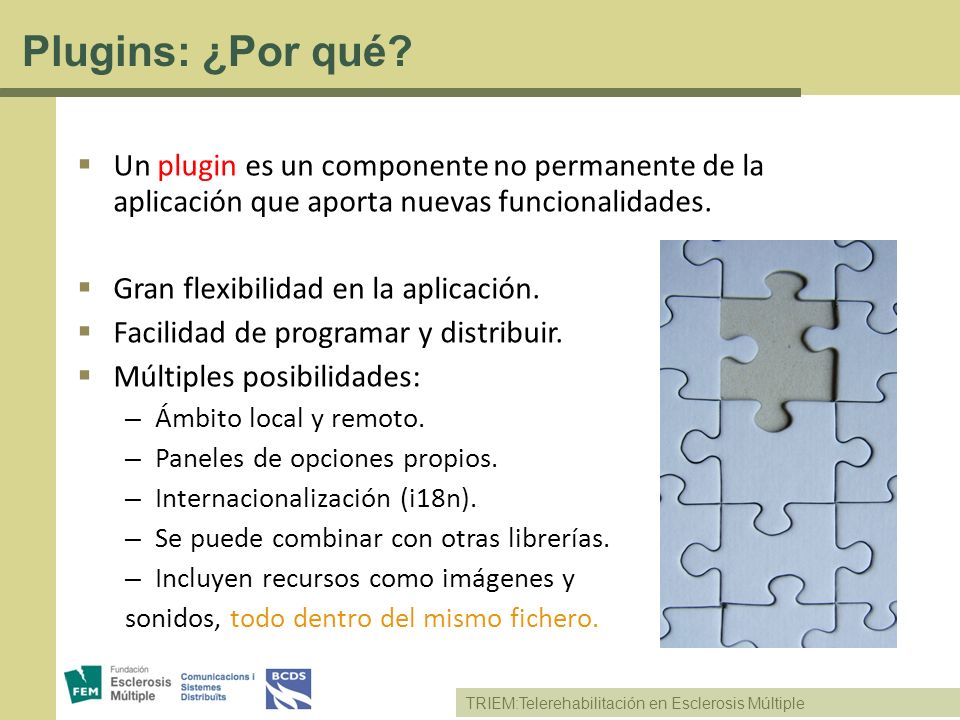

9 TRIEM:Telerehabilitación en Esclerosis Múltiple Plugins: ¿Por qué? Un plugin es un componente no permanente de la aplicación que aporta nuevas funcionalidades. Gran flexibilidad en la aplicación. Facilidad de programar y distribuir. Múltiples posibilidades: – Ámbito local y remoto. – Paneles de opciones propios. – Internacionalización (i18n). – Se puede combinar con otras librerías. – Incluyen recursos como imágenes y sonidos, todo dentro del mismo fichero.

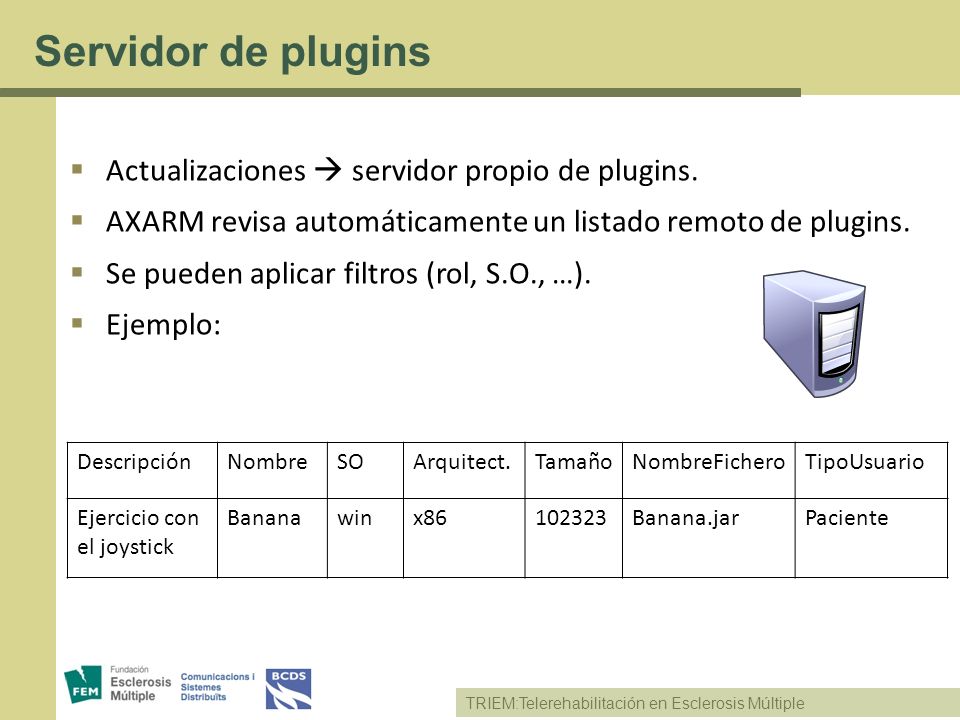

10 TRIEM:Telerehabilitación en Esclerosis Múltiple Servidor de plugins Actualizaciones servidor propio de plugins. AXARM revisa automáticamente un listado remoto de plugins. Se pueden aplicar filtros (rol, S.O., …). Ejemplo: DescripciónNombreSOArquitect.TamañoNombreFicheroTipoUsuario Ejercicio con el joystick Bananawinx Banana.jarPaciente

11 TRIEM:Telerehabilitación en Esclerosis Múltiple Estructura interna de un plugin Plugin.properties Translations Código Imágenes Sonidos Fichero.java Imágen.png Sonido.wav

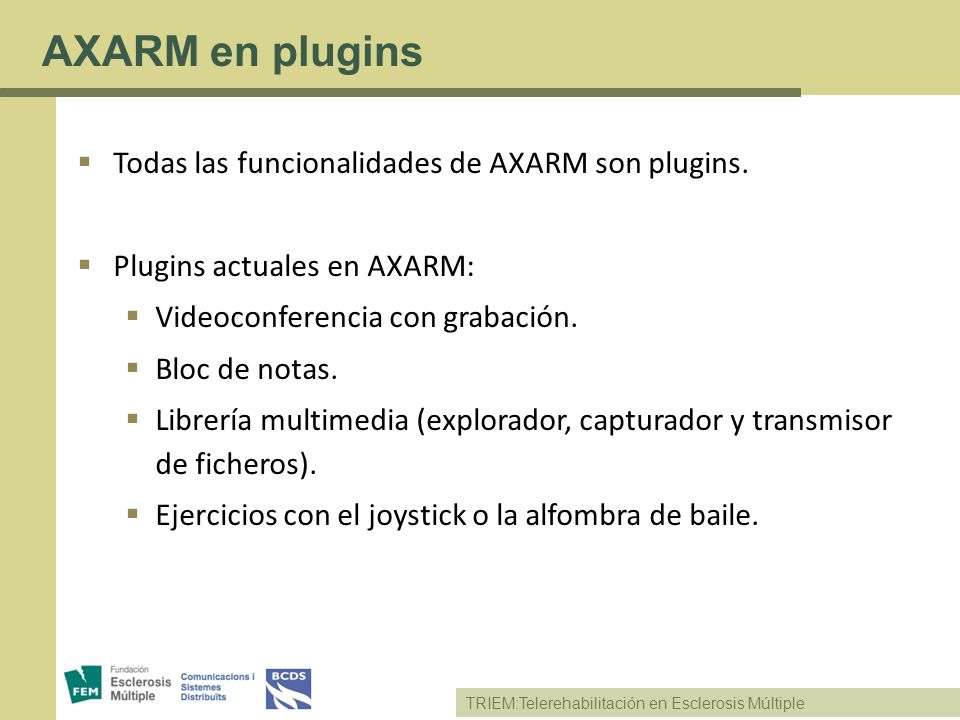

12 TRIEM:Telerehabilitación en Esclerosis Múltiple AXARM en plugins Todas las funcionalidades de AXARM son plugins. Plugins actuales en AXARM: Videoconferencia con grabación. Bloc de notas. Librería multimedia (explorador, capturador y transmisor de ficheros). Ejercicios con el joystick o la alfombra de baile.

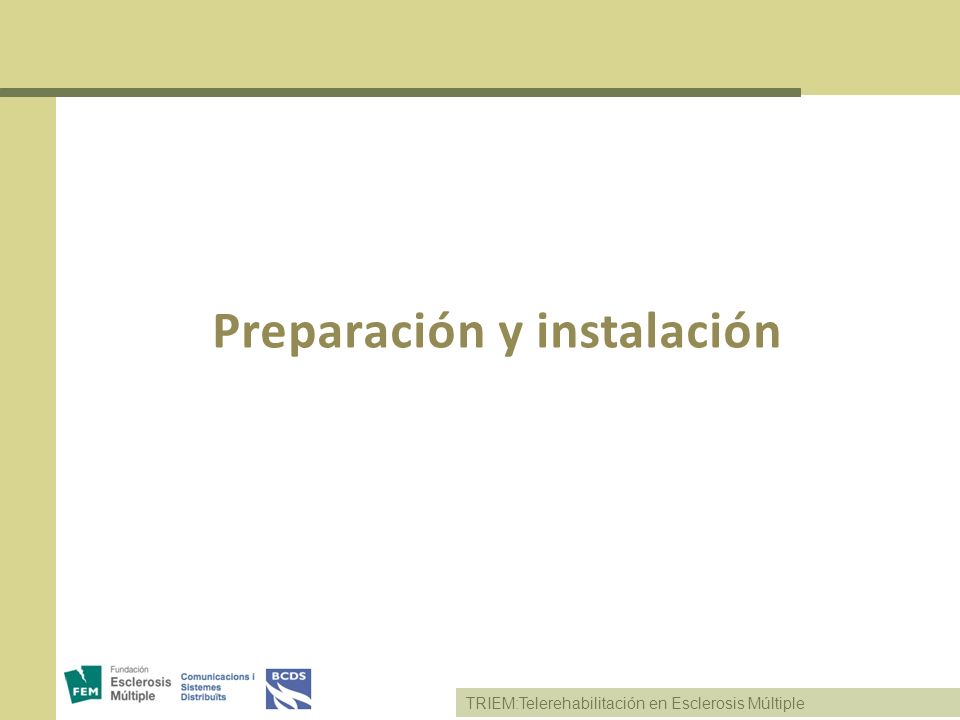

13 TRIEM:Telerehabilitación en Esclerosis Múltiple Preparación y instalación

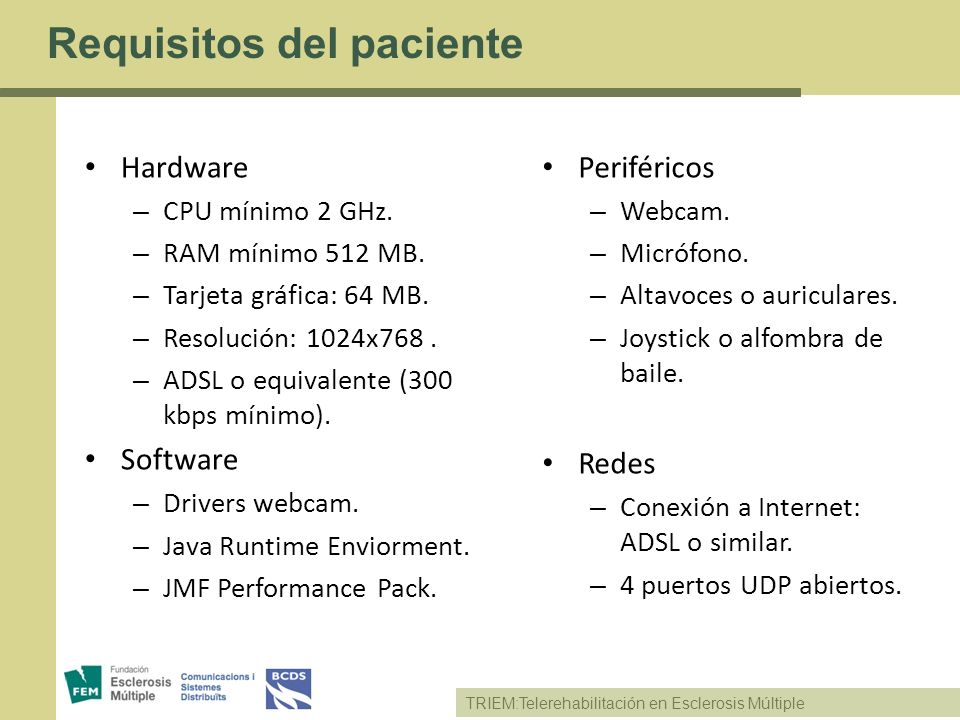

14 TRIEM:Telerehabilitación en Esclerosis Múltiple Requisitos del paciente Hardware – CPU mínimo 2 GHz. – RAM mínimo 512 MB. – Tarjeta gráfica: 64 MB. – Resolución: 1024x768. – ADSL o equivalente (300 kbps mínimo). Software – Drivers webcam. – Java Runtime Enviorment. – JMF Performance Pack. Periféricos – Webcam. – Micrófono. – Altavoces o auriculares. – Joystick o alfombra de baile. Redes – Conexión a Internet: ADSL o similar. – 4 puertos UDP abiertos.

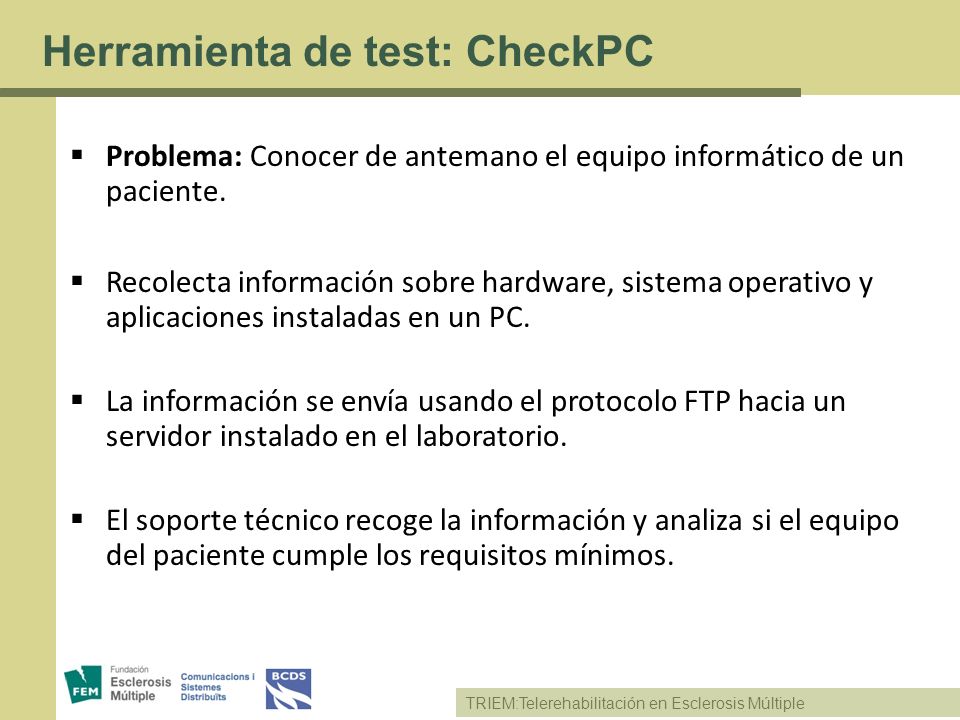

15 TRIEM:Telerehabilitación en Esclerosis Múltiple Herramienta de test: CheckPC Problema: Conocer de antemano el equipo informático de un paciente. Recolecta información sobre hardware, sistema operativo y aplicaciones instaladas en un PC. La información se envía usando el protocolo FTP hacia un servidor instalado en el laboratorio. El soporte técnico recoge la información y analiza si el equipo del paciente cumple los requisitos mínimos.

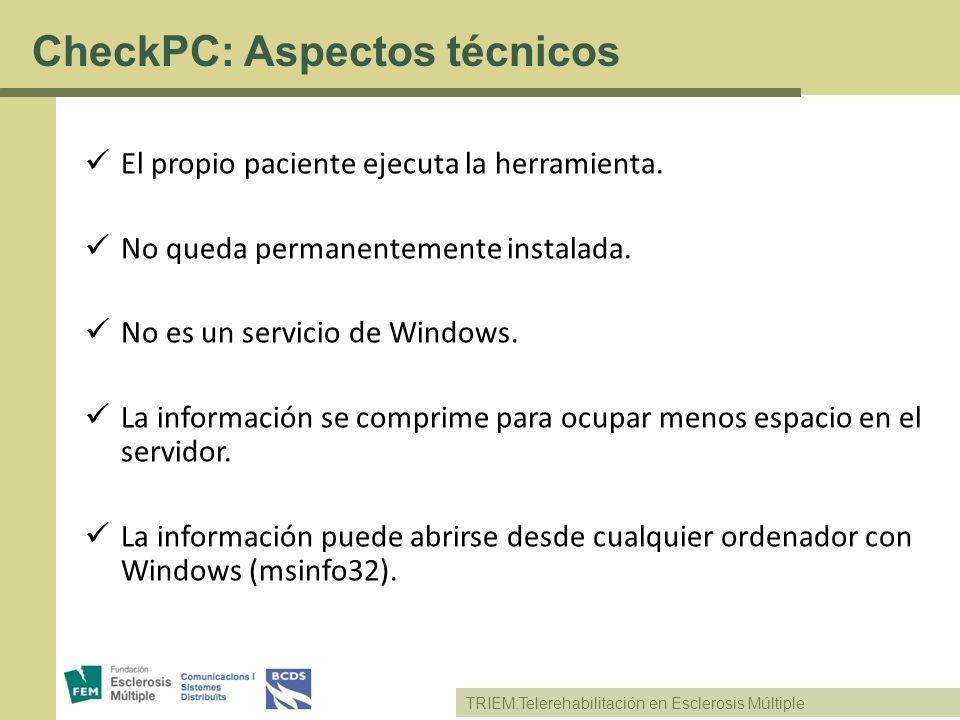

16 TRIEM:Telerehabilitación en Esclerosis Múltiple CheckPC: Aspectos técnicos El propio paciente ejecuta la herramienta. No queda permanentemente instalada. No es un servicio de Windows. La información se comprime para ocupar menos espacio en el servidor. La información puede abrirse desde cualquier ordenador con Windows (msinfo32).

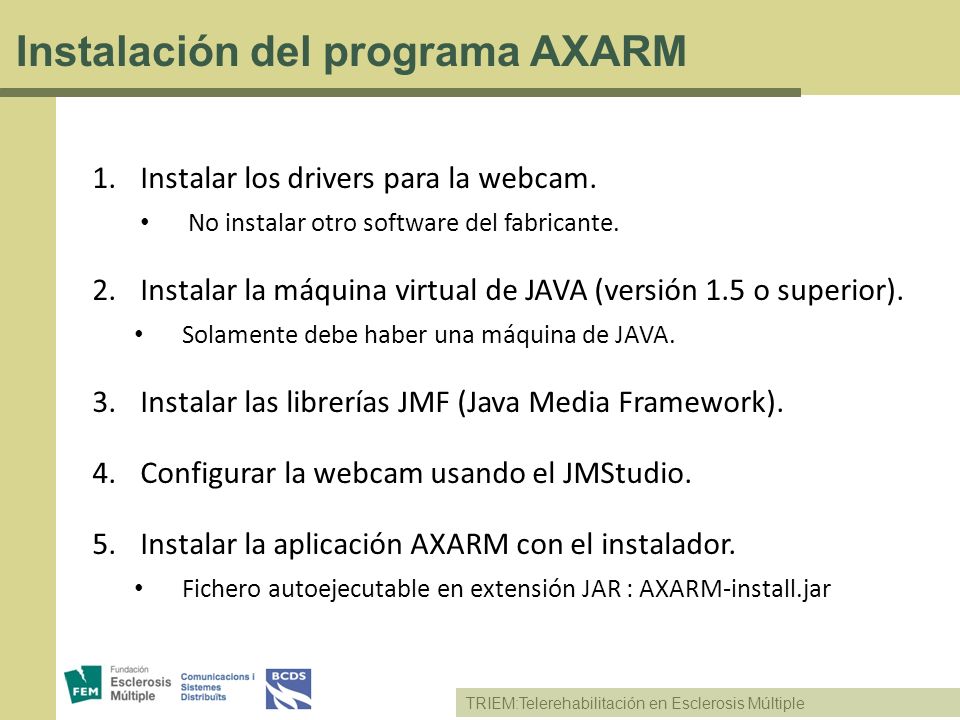

17 TRIEM:Telerehabilitación en Esclerosis Múltiple Instalación del programa AXARM 1.Instalar los drivers para la webcam. No instalar otro software del fabricante. 2.Instalar la máquina virtual de JAVA (versión 1.5 o superior). Solamente debe haber una máquina de JAVA. 3.Instalar las librerías JMF (Java Media Framework). 4.Configurar la webcam usando el JMStudio. 5.Instalar la aplicación AXARM con el instalador. Fichero autoejecutable en extensión JAR : AXARM-install.jar

18 TRIEM:Telerehabilitación en Esclerosis Múltiple JMStudio: Imágenes

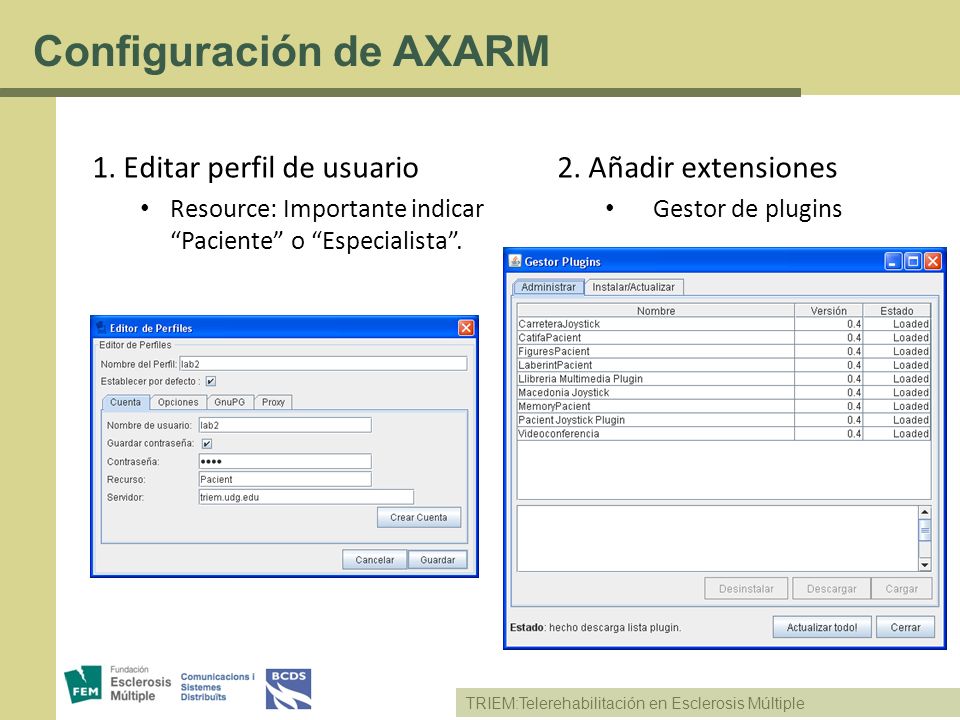

19 TRIEM:Telerehabilitación en Esclerosis Múltiple Configuración de AXARM 1. Editar perfil de usuario Resource: Importante indicar Paciente o Especialista. 2. Añadir extensiones Gestor de plugins

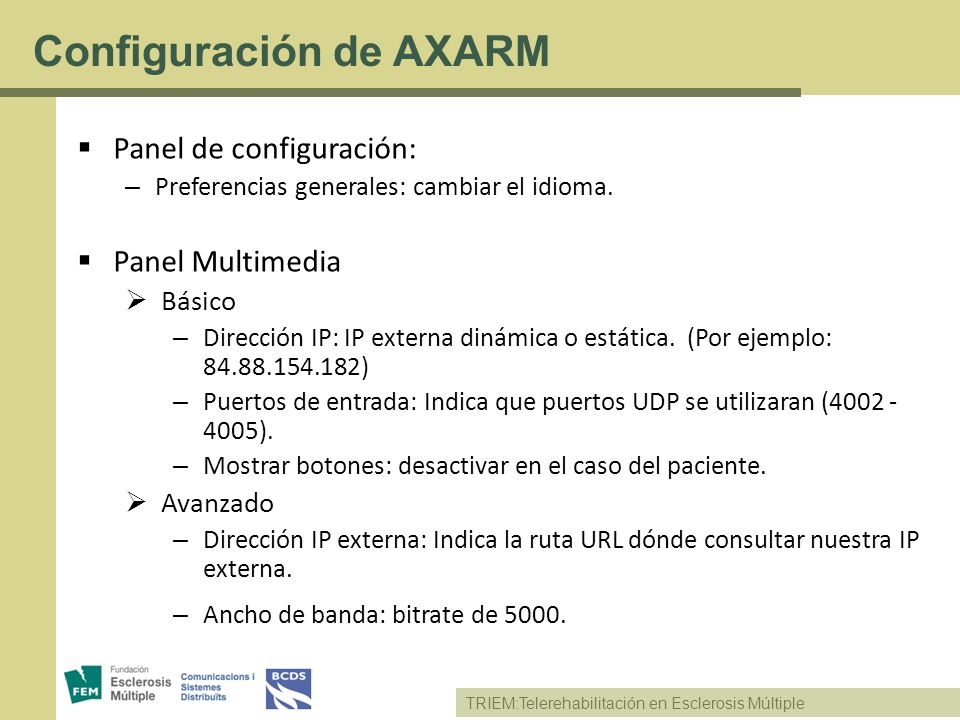

20 TRIEM:Telerehabilitación en Esclerosis Múltiple Panel de configuración: – Preferencias generales: cambiar el idioma. Panel Multimedia Básico – Dirección IP: IP externa dinámica o estática. (Por ejemplo: ) – Puertos de entrada: Indica que puertos UDP se utilizaran ( ). – Mostrar botones: desactivar en el caso del paciente. Avanzado – Dirección IP externa: Indica la ruta URL dónde consultar nuestra IP externa. – Ancho de banda: bitrate de Configuración de AXARM

21 TRIEM:Telerehabilitación en Esclerosis Múltiple Gestión de puertos UDP en el router Ejemplo: Acceder a la configuración del router -WebAdmin: -Acceder a la configuración de NAT NAT: Mapear 4 puertos UDP -Custom Server: axarm -Server IP Address: X -Vídeo: Audio: Protocolo: UDP

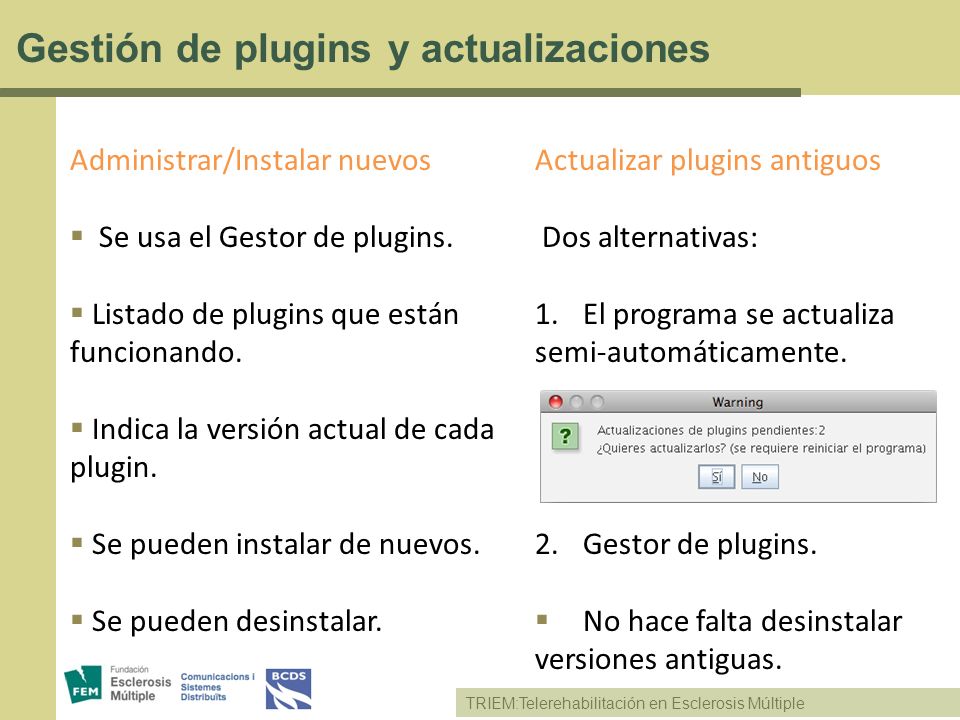

22 TRIEM:Telerehabilitación en Esclerosis Múltiple Gestión de plugins y actualizaciones Administrar/Instalar nuevos Se usa el Gestor de plugins. Listado de plugins que están funcionando. Indica la versión actual de cada plugin. Se pueden instalar de nuevos. Se pueden desinstalar. Actualizar plugins antiguos Dos alternativas: 1.El programa se actualiza semi-automáticamente. 2.Gestor de plugins. No hace falta desinstalar versiones antiguas.

23 TRIEM:Telerehabilitación en Esclerosis Múltiple Actividades

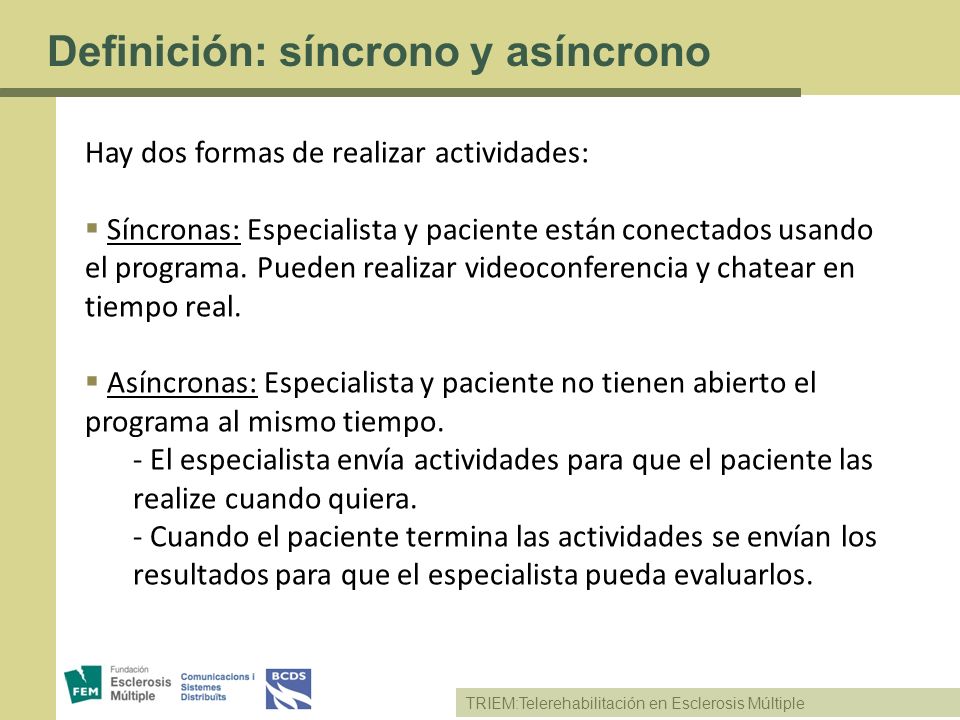

24 TRIEM:Telerehabilitación en Esclerosis Múltiple Definición: síncrono y asíncrono Hay dos formas de realizar actividades: Síncronas: Especialista y paciente están conectados usando el programa. Pueden realizar videoconferencia y chatear en tiempo real. Asíncronas: Especialista y paciente no tienen abierto el programa al mismo tiempo. - El especialista envía actividades para que el paciente las realize cuando quiera. - Cuando el paciente termina las actividades se envían los resultados para que el especialista pueda evaluarlos.

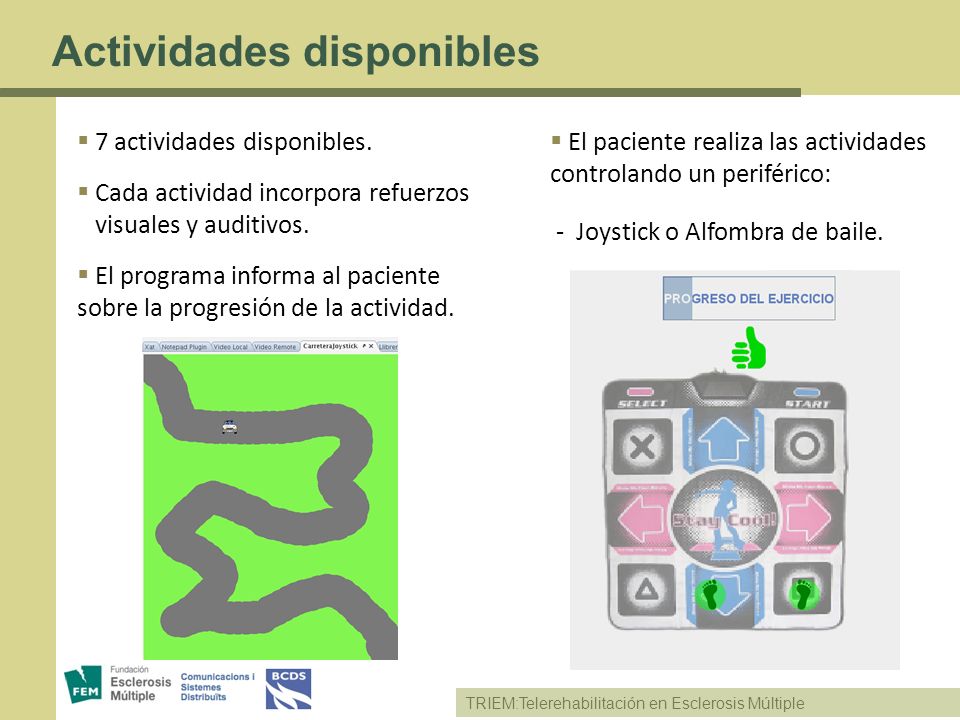

25 TRIEM:Telerehabilitación en Esclerosis Múltiple Actividades disponibles 7 actividades disponibles. Cada actividad incorpora refuerzos visuales y auditivos. El programa informa al paciente sobre la progresión de la actividad. El paciente realiza las actividades controlando un periférico: - Joystick o Alfombra de baile.

26 TRIEM:Telerehabilitación en Esclerosis Múltiple Estructura interna AXARM

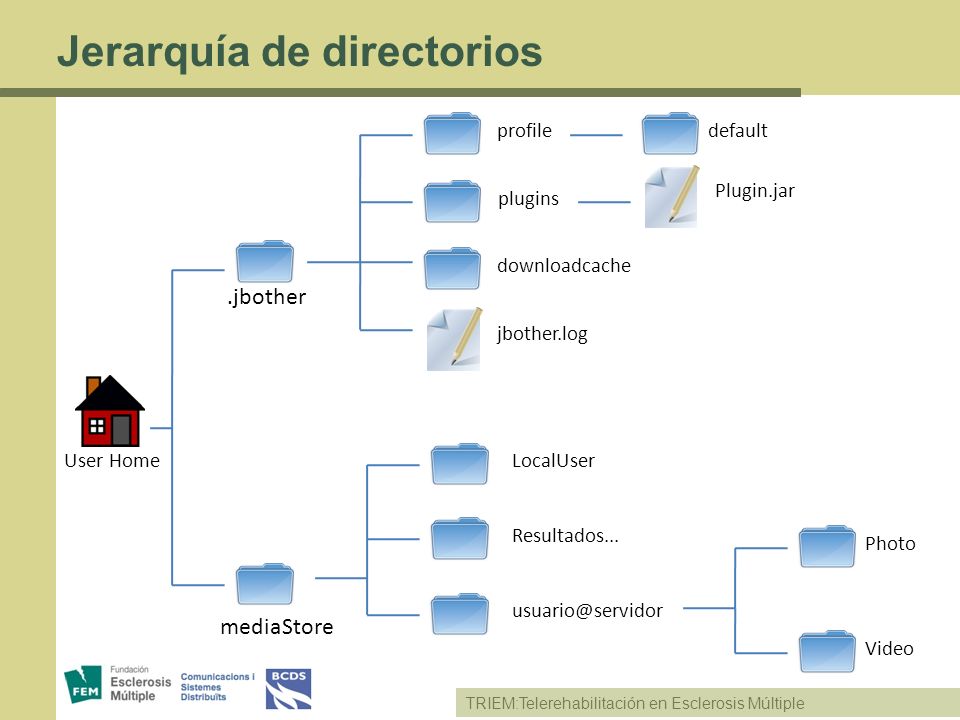

27 TRIEM:Telerehabilitación en Esclerosis Múltiple Jerarquía de directorios.jbother profile mediaStore plugins jbother.log downloadcache User HomeLocalUser Resultados... Photo Video default Plugin.jar

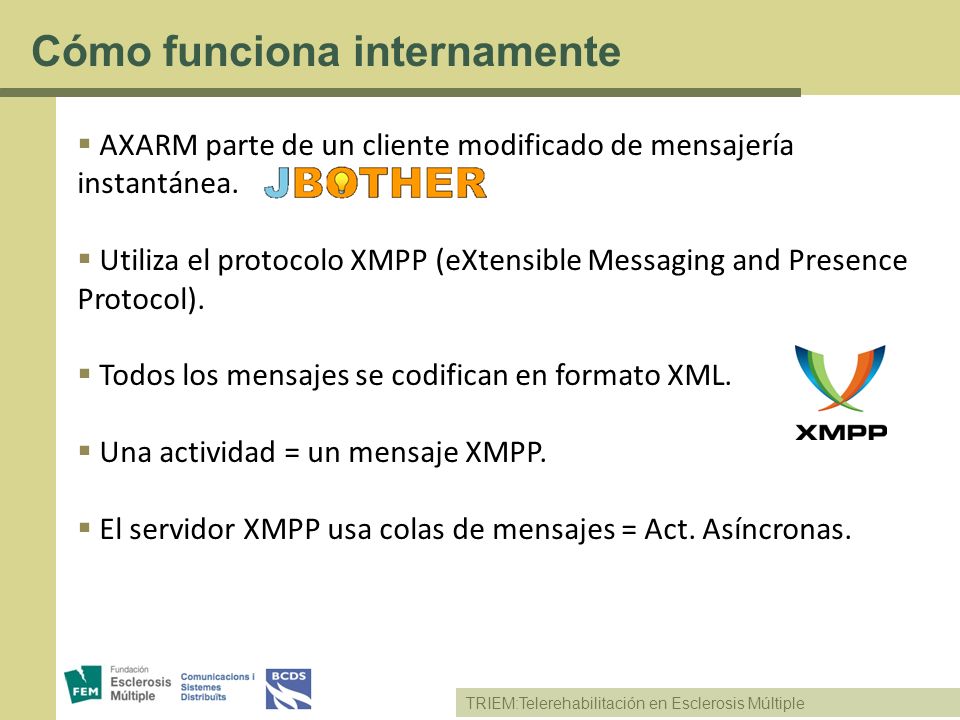

28 TRIEM:Telerehabilitación en Esclerosis Múltiple Cómo funciona internamente AXARM parte de un cliente modificado de mensajería instantánea. Utiliza el protocolo XMPP (eXtensible Messaging and Presence Protocol). Todos los mensajes se codifican en formato XML. Una actividad = un mensaje XMPP. El servidor XMPP usa colas de mensajes = Act. Asíncronas.

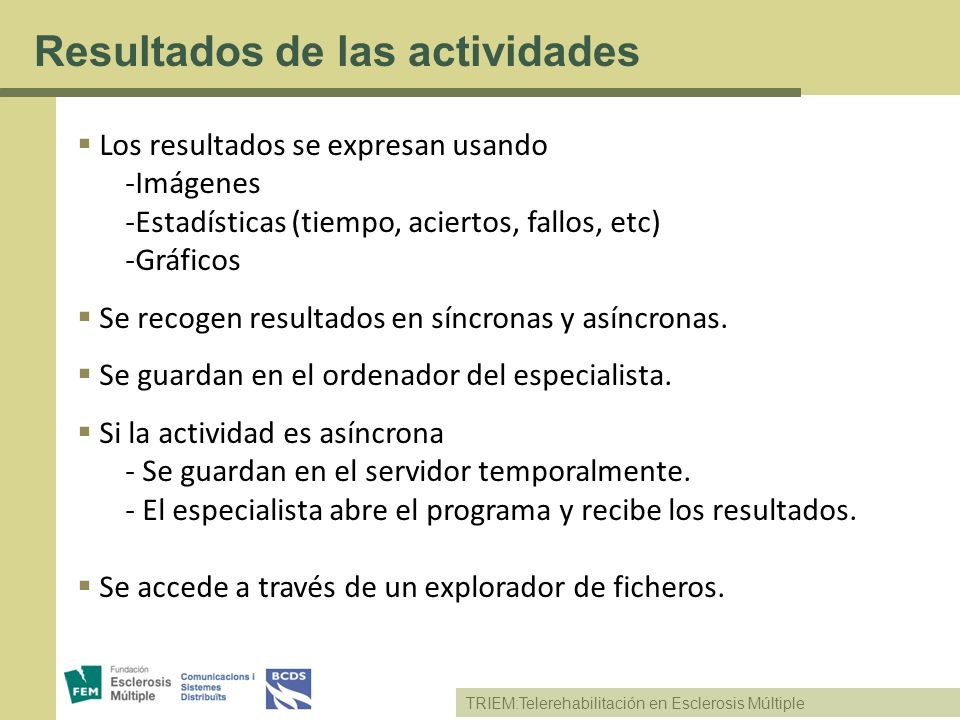

29 TRIEM:Telerehabilitación en Esclerosis Múltiple Resultados de las actividades Los resultados se expresan usando -Imágenes -Estadísticas (tiempo, aciertos, fallos, etc) -Gráficos Se recogen resultados en síncronas y asíncronas. Se guardan en el ordenador del especialista. Si la actividad es asíncrona - Se guardan en el servidor temporalmente. - El especialista abre el programa y recibe los resultados. Se accede a través de un explorador de ficheros.

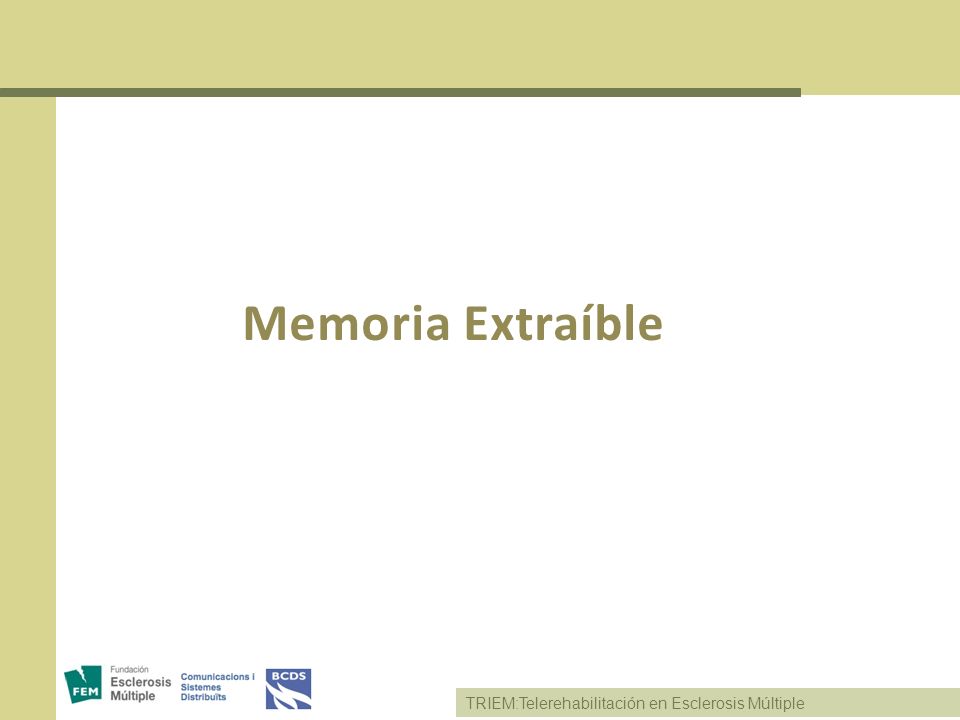

30 TRIEM:Telerehabilitación en Esclerosis Múltiple Memoria Extraíble

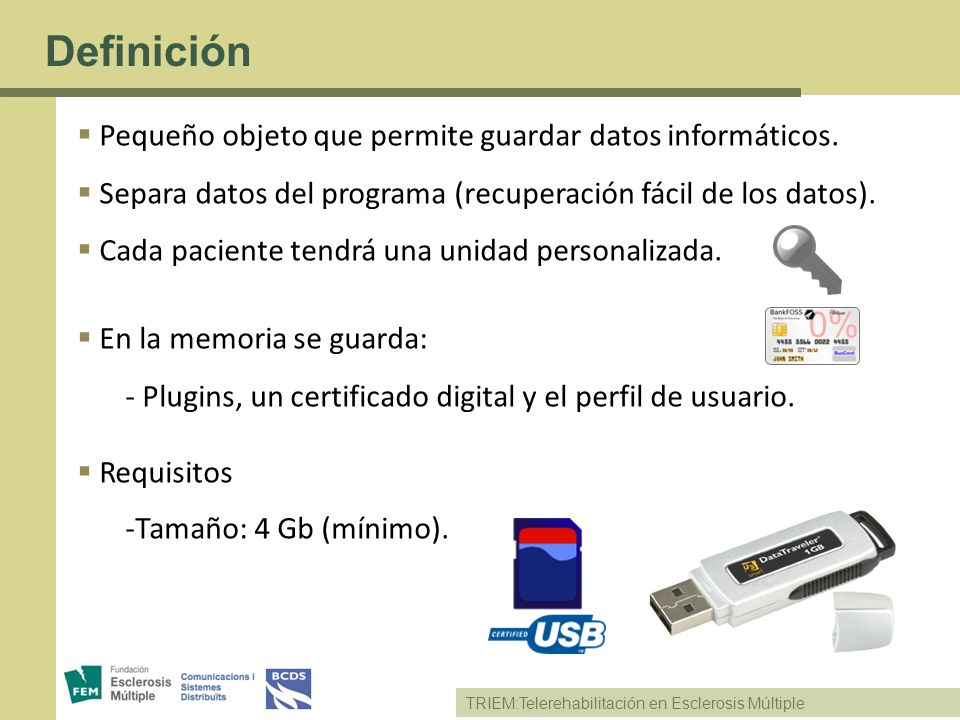

31 TRIEM:Telerehabilitación en Esclerosis Múltiple Definición Pequeño objeto que permite guardar datos informáticos. Separa datos del programa (recuperación fácil de los datos). Cada paciente tendrá una unidad personalizada. En la memoria se guarda: - Plugins, un certificado digital y el perfil de usuario. Requisitos -Tamaño: 4 Gb (mínimo).

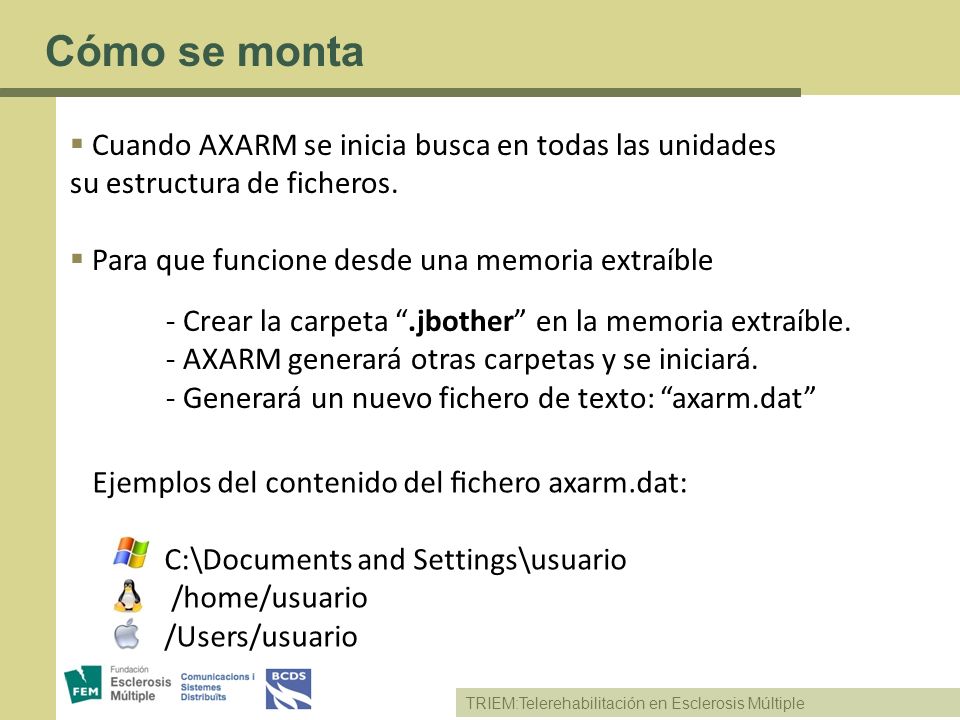

32 Ejemplos del contenido del chero axarm.dat: C:\Documents and Settings\usuario /home/usuario /Users/usuario TRIEM:Telerehabilitación en Esclerosis Múltiple Cómo se monta Cuando AXARM se inicia busca en todas las unidades su estructura de ficheros. Para que funcione desde una memoria extraíble - Crear la carpeta.jbother en la memoria extraíble. - AXARM generará otras carpetas y se iniciará. - Generará un nuevo fichero de texto: axarm.dat

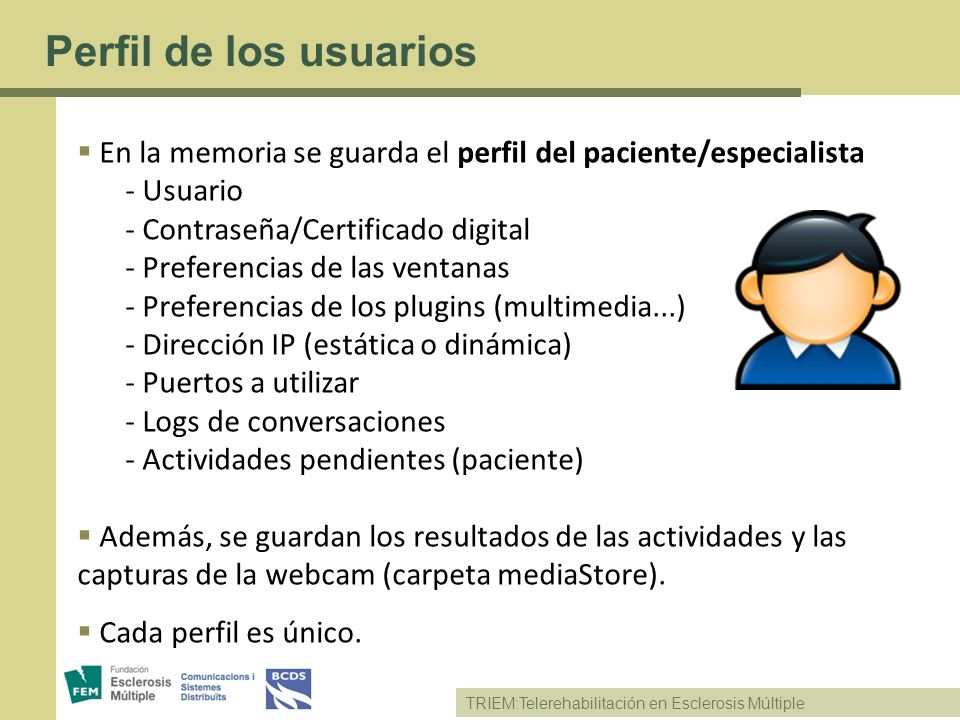

33 TRIEM:Telerehabilitación en Esclerosis Múltiple Perfil de los usuarios En la memoria se guarda el perfil del paciente/especialista - Usuario - Contraseña/Certificado digital - Preferencias de las ventanas - Preferencias de los plugins (multimedia...) - Dirección IP (estática o dinámica) - Puertos a utilizar - Logs de conversaciones - Actividades pendientes (paciente) Además, se guardan los resultados de las actividades y las capturas de la webcam (carpeta mediaStore). Cada perfil es único.

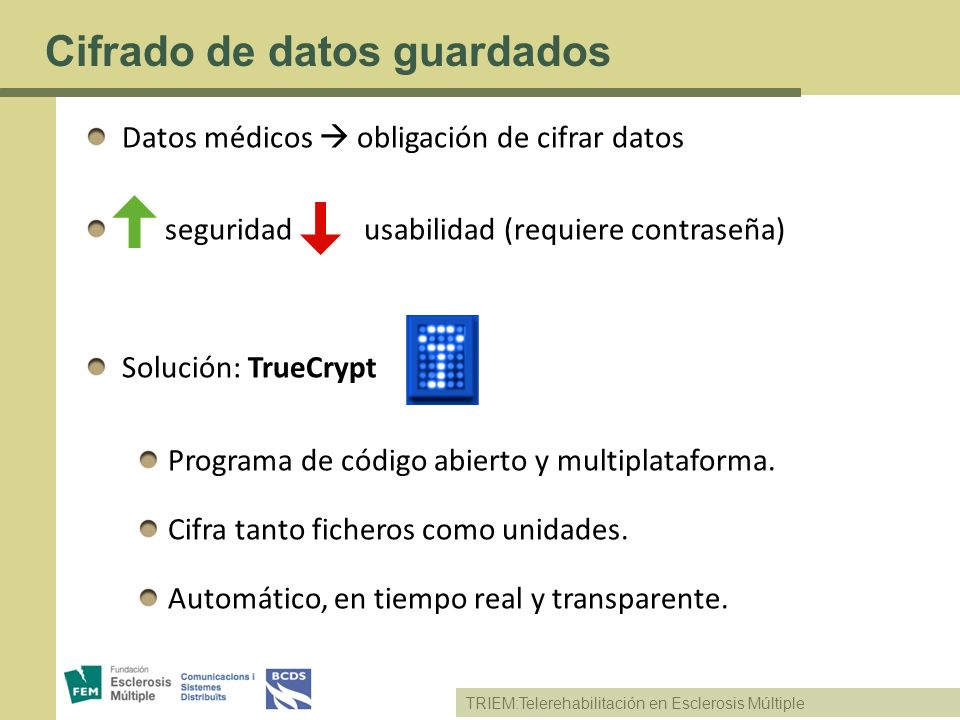

34 TRIEM:Telerehabilitación en Esclerosis Múltiple Cifrado de datos guardados Datos médicos obligación de cifrar datos seguridad usabilidad (requiere contraseña) Solución: TrueCrypt Programa de código abierto y multiplataforma. Cifra tanto ficheros como unidades. Automático, en tiempo real y transparente.

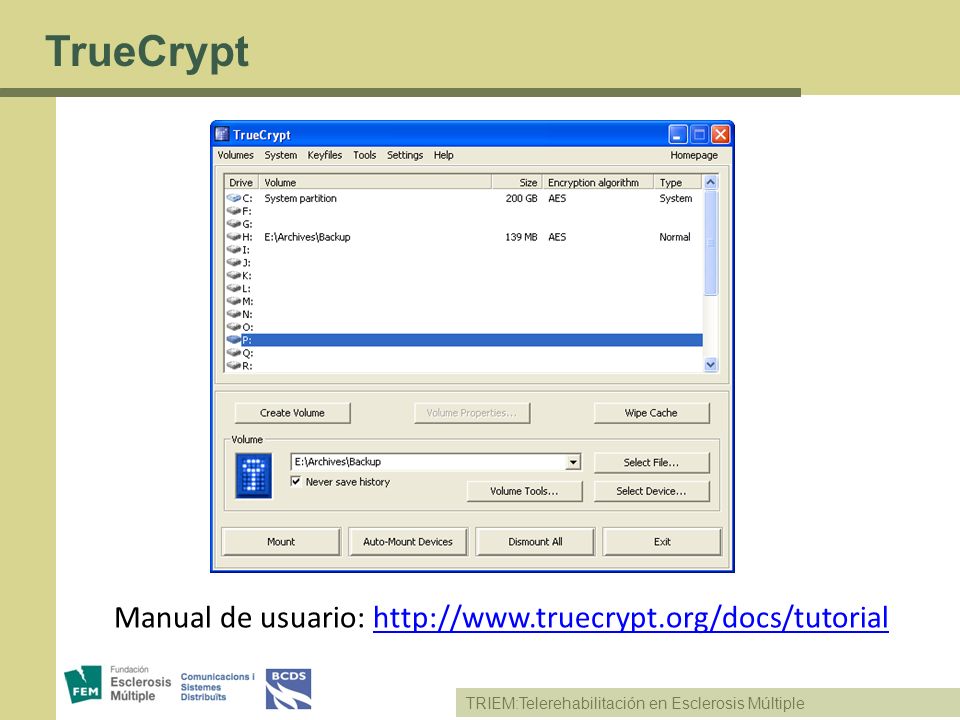

35 TRIEM:Telerehabilitación en Esclerosis Múltiple TrueCrypt Manual de usuario:

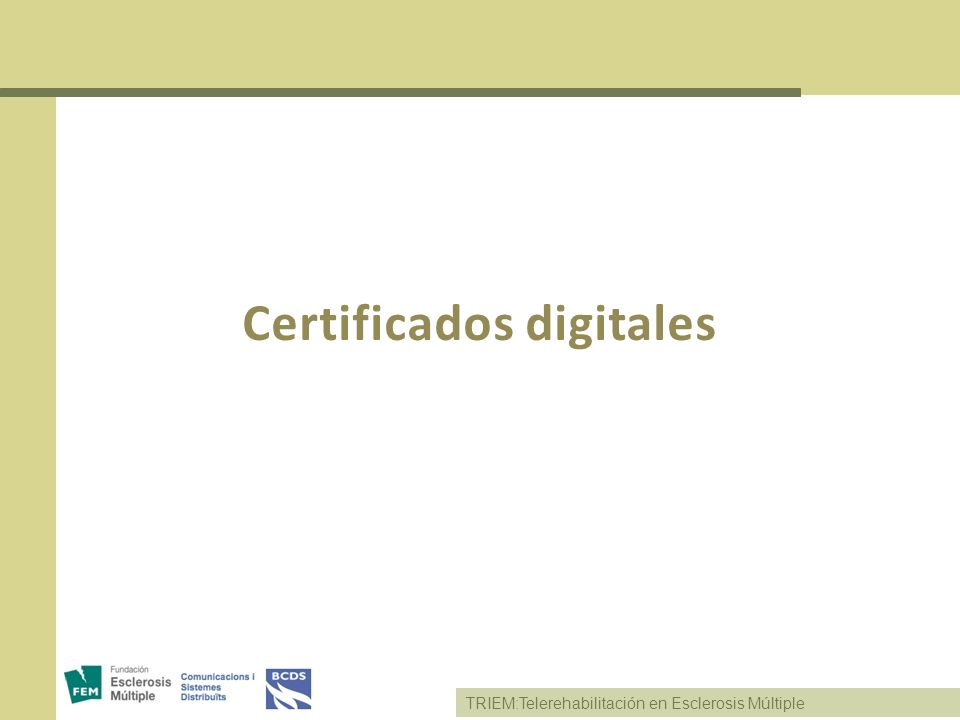

36 TRIEM:Telerehabilitación en Esclerosis Múltiple Certificados digitales

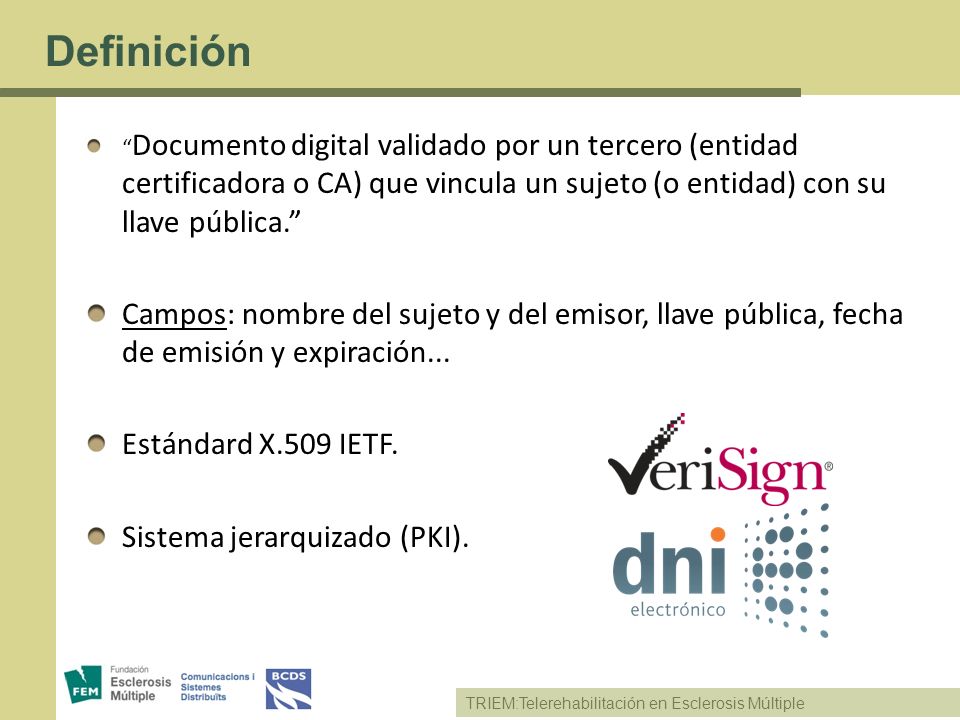

37 TRIEM:Telerehabilitación en Esclerosis Múltiple Definición Documento digital validado por un tercero (entidad certificadora o CA) que vincula un sujeto (o entidad) con su llave pública. Campos: nombre del sujeto y del emisor, llave pública, fecha de emisión y expiración... Estándard X.509 IETF. Sistema jerarquizado (PKI).

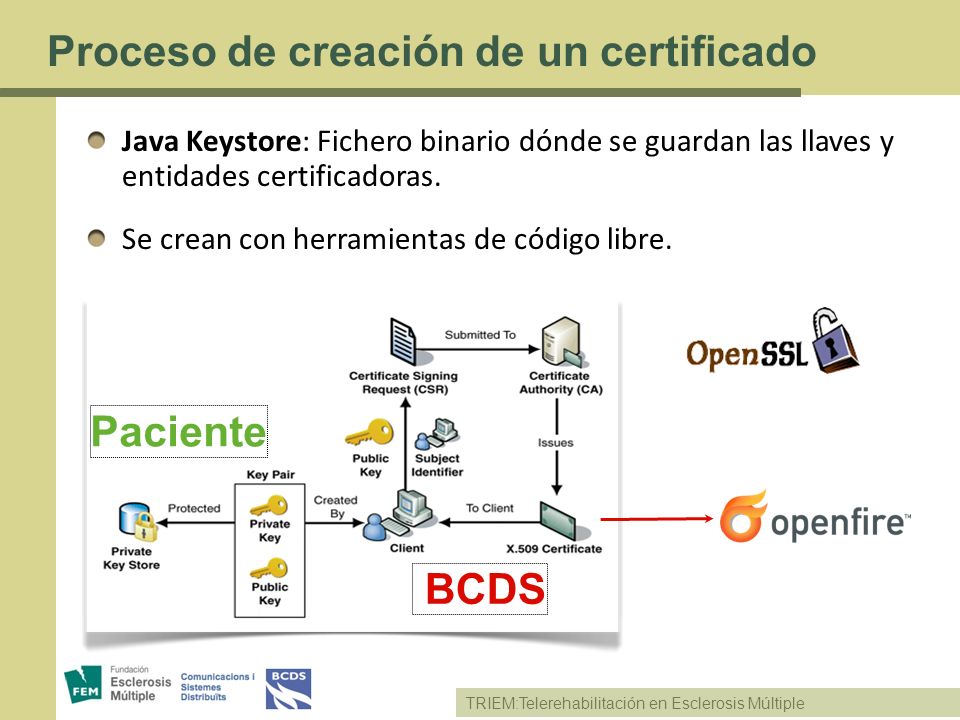

38 TRIEM:Telerehabilitación en Esclerosis Múltiple Proceso de creación de un certificado Java Keystore: Fichero binario dónde se guardan las llaves y entidades certificadoras. Se crean con herramientas de código libre. BCDS Paciente

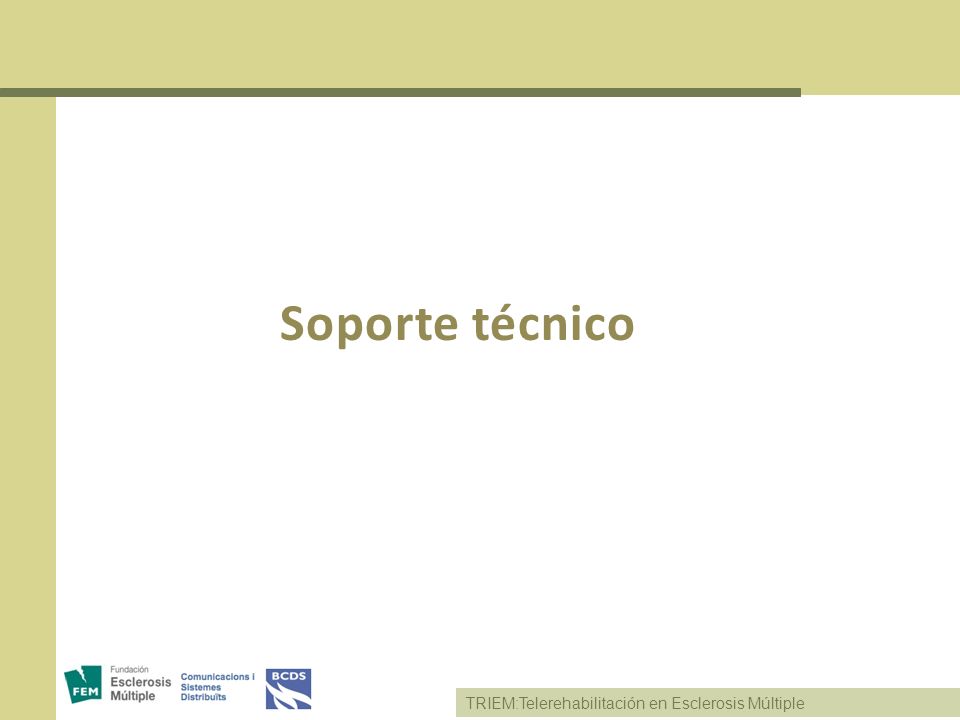

39 TRIEM:Telerehabilitación en Esclerosis Múltiple Soporte técnico

40 TRIEM:Telerehabilitación en Esclerosis Múltiple Solución a distancia Después de la primera instalación en el domicilio, pueden aparecer problemas de software. Implican costes de transporte y tiempo. Solución: herramienta de control remoto a través de Internet. Software de asistencia remota Control del ordenador. Asistencia inmediata sin desplazamientos. Se resuelven un 95% de los problemas aparecidos.

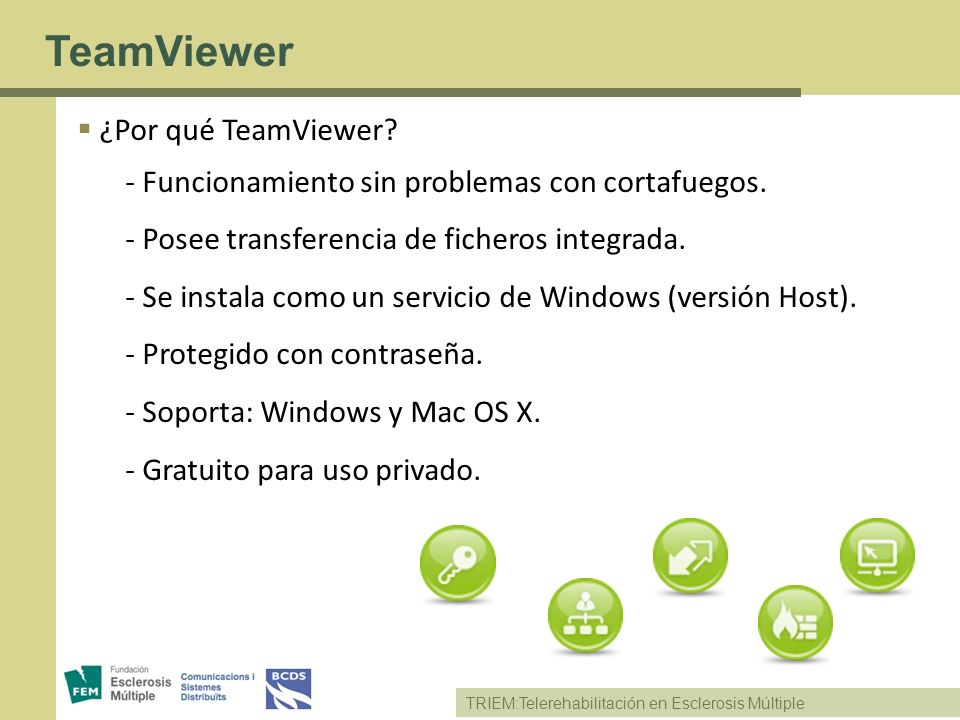

41 TRIEM:Telerehabilitación en Esclerosis Múltiple TeamViewer ¿Por qué TeamViewer? - Funcionamiento sin problemas con cortafuegos. - Posee transferencia de ficheros integrada. - Se instala como un servicio de Windows (versión Host). - Protegido con contraseña. - Soporta: Windows y Mac OS X. - Gratuito para uso privado.

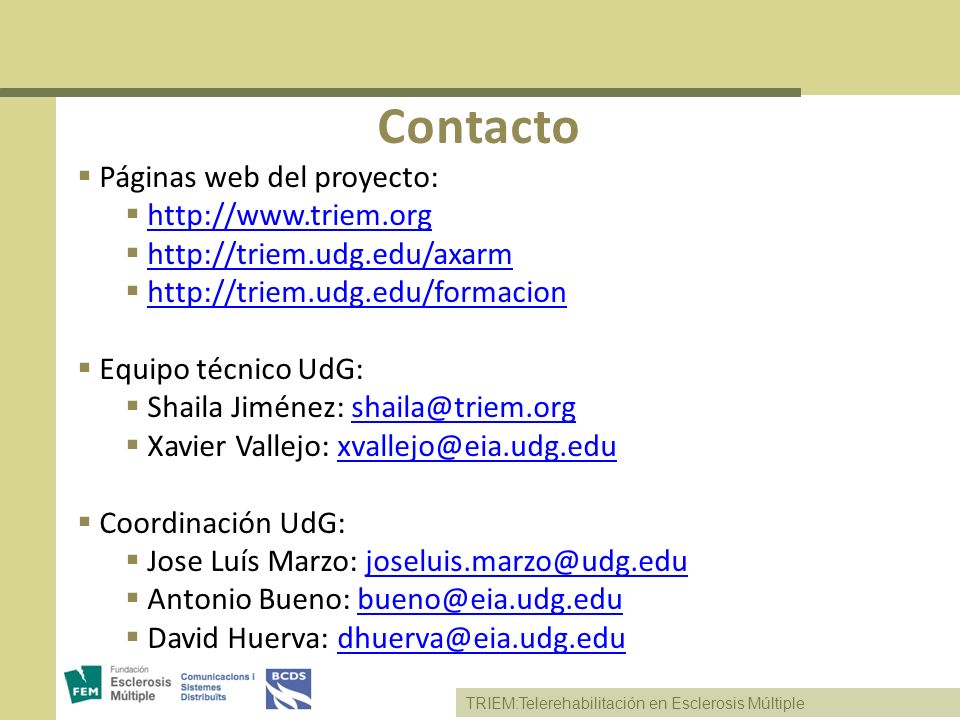

42 TRIEM:Telerehabilitación en Esclerosis Múltiple Contacto Páginas web del proyecto: Equipo técnico UdG: Shaila Jiménez: Xavier Vallejo: Coordinación UdG: Jose Luís Marzo: Antonio Bueno: David Huerva:

43 TRIEM:Telerehabilitación en Esclerosis Múltiple Gracias por su atención

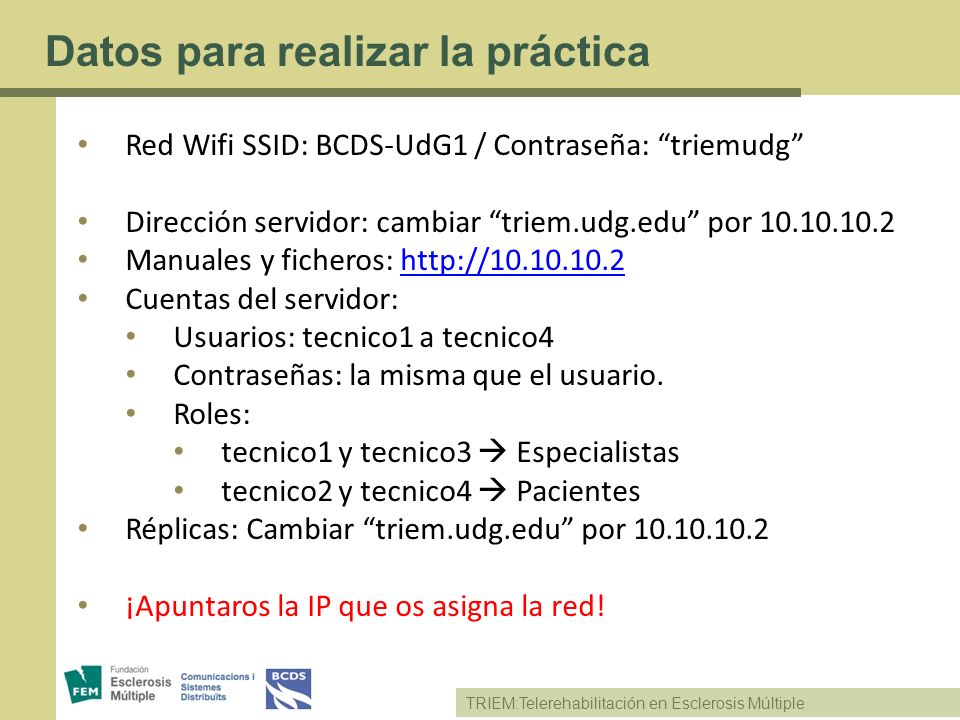

44 TRIEM:Telerehabilitación en Esclerosis Múltiple Datos para realizar la práctica Red Wifi SSID: BCDS-UdG1 / Contraseña: triemudg Dirección servidor: cambiar triem.udg.edu por Manuales y ficheros: Cuentas del servidor: Usuarios: tecnico1 a tecnico4 Contraseñas: la misma que el usuario. Roles: tecnico1 y tecnico3 Especialistas tecnico2 y tecnico4 Pacientes Réplicas: Cambiar triem.udg.edu por ¡Apuntaros la IP que os asigna la red!

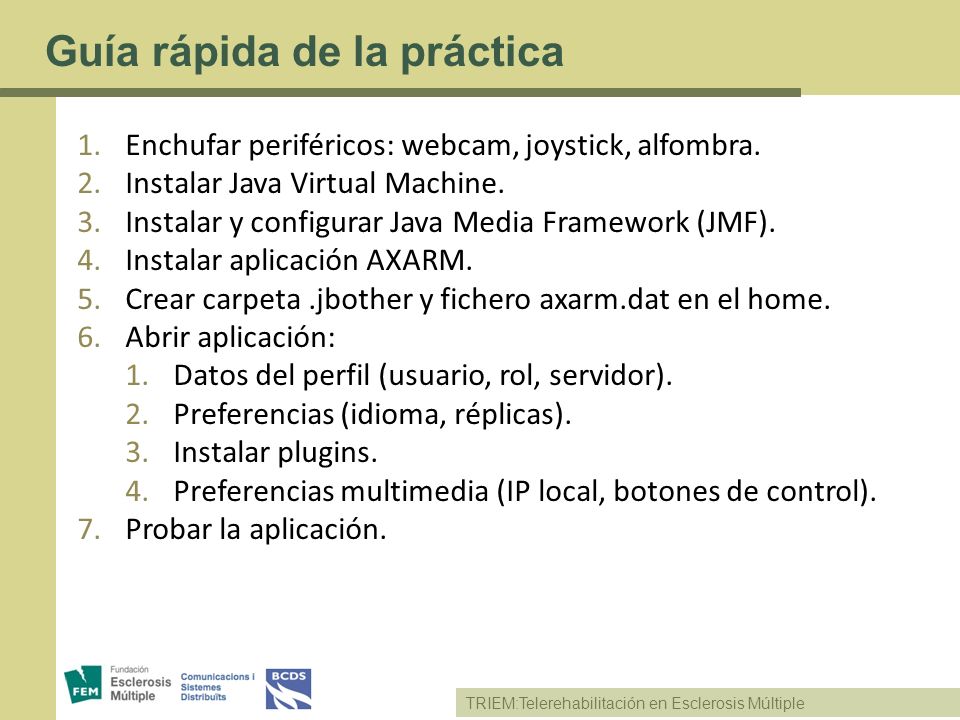

45 TRIEM:Telerehabilitación en Esclerosis Múltiple Guía rápida de la práctica 1.Enchufar periféricos: webcam, joystick, alfombra. 2.Instalar Java Virtual Machine. 3.Instalar y configurar Java Media Framework (JMF). 4.Instalar aplicación AXARM. 5.Crear carpeta.jbother y fichero axarm.dat en el home. 6.Abrir aplicación: 1.Datos del perfil (usuario, rol, servidor). 2.Preferencias (idioma, réplicas). 3.Instalar plugins. 4.Preferencias multimedia (IP local, botones de control). 7.Probar la aplicación.
