Presentación del tema: "[EL CLIMA EN LAS PAREDES] [Climatización y Acústica] Anavil Bruno 09-1008 / Emilia Martínez 09-0014 Edilanny Gómez 09-0181 / Gabriela López 09-0277."— Transcripción de la presentación:

1 [EL CLIMA EN LAS PAREDES] [Climatización y Acústica] Anavil Bruno / Emilia Martínez Edilanny Gómez / Gabriela López

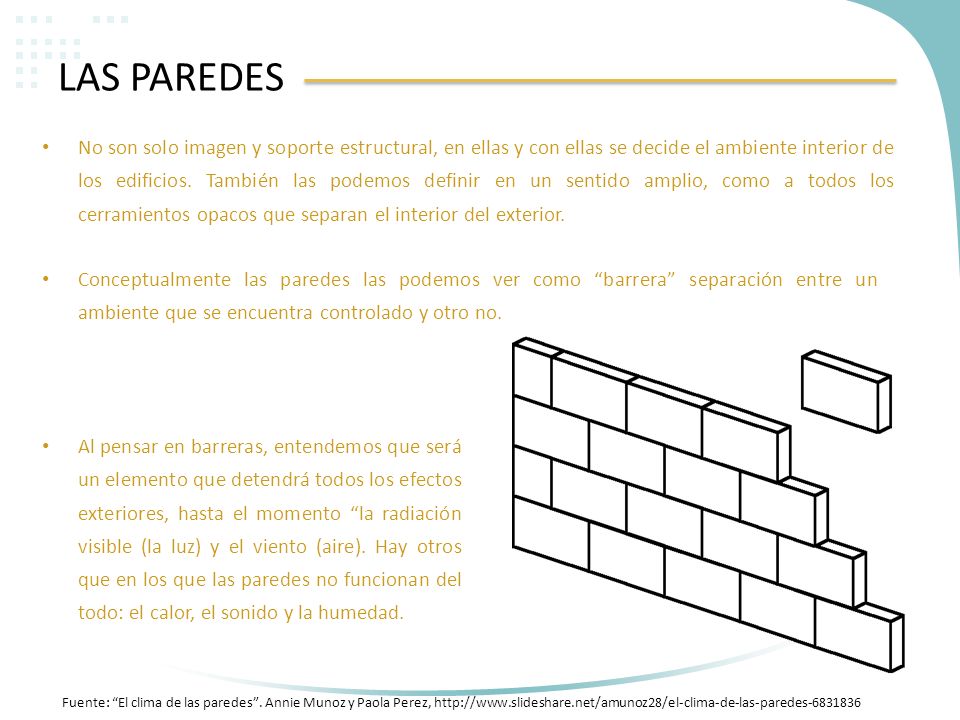

2 LAS PAREDES No son solo imagen y soporte estructural, en ellas y con ellas se decide el ambiente interior de los edificios. También las podemos definir en un sentido amplio, como a todos los cerramientos opacos que separan el interior del exterior. Conceptualmente las paredes las podemos ver como barrera separación entre un ambiente que se encuentra controlado y otro no. Al pensar en barreras, entendemos que será un elemento que detendrá todos los efectos exteriores, hasta el momento la radiación visible (la luz) y el viento (aire). Hay otros que en los que las paredes no funcionan del todo: el calor, el sonido y la humedad. Fuente: El clima de las paredes. Annie Munoz y Paola Perez,

3 LAS PAREDES

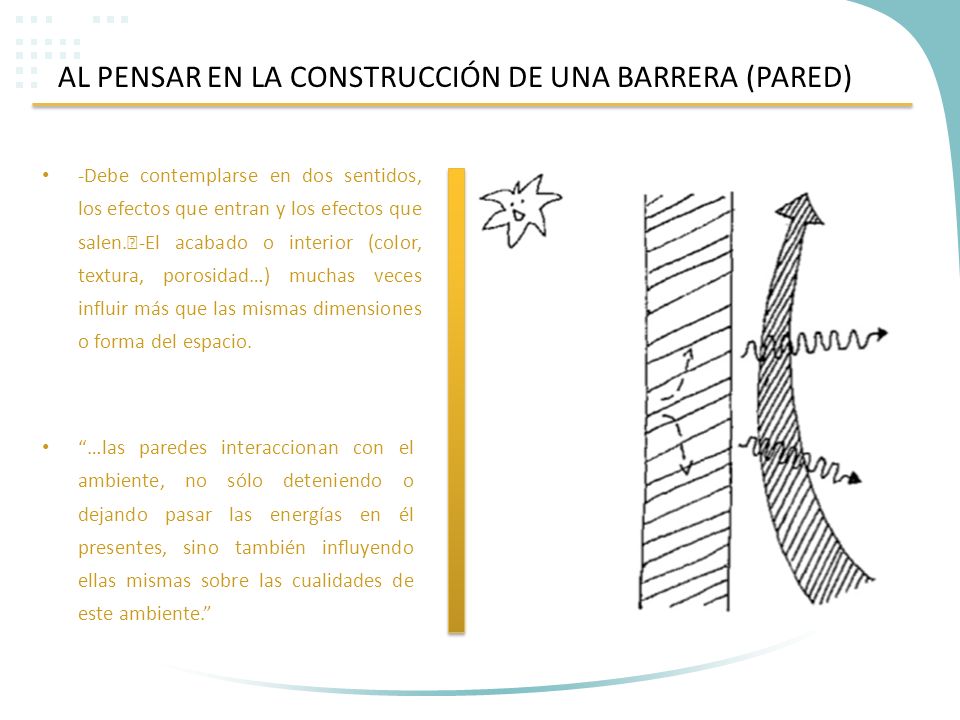

4 AL PENSAR EN LA CONSTRUCCIÓN DE UNA BARRERA (PARED) -Debe contemplarse en dos sentidos, los efectos que entran y los efectos que salen. -El acabado o interior (color, textura, porosidad…) muchas veces influir más que las mismas dimensiones o forma del espacio. …las paredes interaccionan con el ambiente, no sólo deteniendo o dejando pasar las energías en él presentes, sino también inuyendo ellas mismas sobre las cualidades de este ambiente.

5 PAREDES Y SU PAPEL SOBRE LAS CONDICIONES INTERIORES Las Paredes y la Radiación: Los cerramientos del edificio reciben luz directa, difusa o reflejada del sol, dependiendo el acabado interior de la pared, una parte de la luz es reflejada y otra es absorbida. La parte absorbida se transforma en energía térmica (calor) que calienta la pared. Esta lo cede al interior, calentando también el espacio. (Situación grave en clima de verano). Por contario, regularmente de noche la pared se enfría, muy por debajo de la temperatura del aire. Esto se da en climas fríos, donde llega poca radiación a la pared.

6 ASPECTOS CONSTRUCTIVOS Distintos materiales funcionarán de manera diferente según sus características y según se utilicen en sistemas constructivos concretos Características de los materiales. La eficacia de los elementos constructivos en el control o en la modificación de las condiciones térmicas, lumínicas y acústicas se definen por la manera en que los materiales empleados absorben, transmiten y acumulan energía. Fuente: Estrategias Bioclimaticas en la Arquitectura, Diplomado Internacional de la Universidad Autonoma de Chiapas.

7 LAS PAREDES Y LA RADIACIÓN

8 Las paredes son barreras de separación entre un ambiente controlado y otro que no lo esta. La arquitectura funciona como abrigo o protección de agresiones del mundo exterior. Son obstáculos a la radiación en general y barreras a la luz. Doble influencia: Térmica y lumínica La radiación visible (luz) puede ser tanto: Efectos que entran Efectos que salen Factor de transparencia (dependiendo si es opaca) LAS PAREDES Y LA RADIACIÓN

9 Estos dos efectos pueden relacionarse directamente con la hora del día en la que nos encontremos El calor, sonido y humedad no son del todo detenidos por las paredes. Al reflejarse la luz y al rebotar el sonido el espacio interior cambia sus características. Los cerramientos del edificio reciben la radiación solar incidente, sea directa, difusa o reflejada. Frente a la radiación solar una pared esta caracterizada por: El factor de absorción El factor de reflexión Información tomada de : Humedad y temperatura en los edificios. Maurice Croiset LAS PAREDES Y LA RADIACIÓN

10 La radiación solar (emite muchos miles de grado) es diferente a la radiación que se emite a la temperatura ordinaria (solamente a tomar en cuenta). La radiación solar es de corta longitud de onda mientras que la radiación a la temperatura ordinaria es de gran longitud de onda. a) Radiación solar El reparto de las longitudes de onda Una parte de la radiación es absorbida por los cuerpos que toca esta se convierte en energía termina que calienta la pared. Esta transmite parte del calor hacia el interior, donde lo cede calentando directamente el aire y además emitiendo radiación (no luz) hacia el interior (reemisión). Un acabado interior de uno u otro tipo (color, textura, porosidad, puede influir sobre el ambiente resultante que las dimensiones o la forma del espacio.

11 LAS PAREDES OPACAS Hay mecanismo de cambios térmicos: 1)Cara exterior absorbe parte de la radiación solar, el resto se refleja 2)El flujo absorbido se disipa en el exterior y en parte a la otra cara. 3)Mientras mas ventilada este la cámara de aire el flujo atravesara. La eficacia de estos: resistencia térmica, ventilación de la cámara de aire, aislamiento de la pared, permisividad de la cara interior.

12 LAS PAREDES TRANSPARENTES Este caso se da cuando son de vidrio traslucidos o transparente. 1)Una parte de la radiación solar es reflejada y rechazada hacia el exterior. 2)Una segunda parte de la radiación es absorbida y tratada igualmente que si fuese una pared opaca 3)El resto en caso de vidrio atraviesa la pared sin alterarse

13 PAREDES CON PROTECCIÓN EXTERIOR Si la protección es opaca, es idéntica a la de una pared normal, la transparencia no interviene puesto que ningún rayo del sol alcanza la pared. La mayor parte de la energía es absorbida por la protección disipada hacia el exterior, directamente o por la ventilación de la cámara de aire que separa la protección de la pared. Si la protección deja pasar una cierta parte de la radiación solar, bien por la transparencia directa (cortina de tela) bien por reflexión (persianas), el valor de cambios términos es mas alto. Protección interior: Toda la radiación solar cae sobre la protección

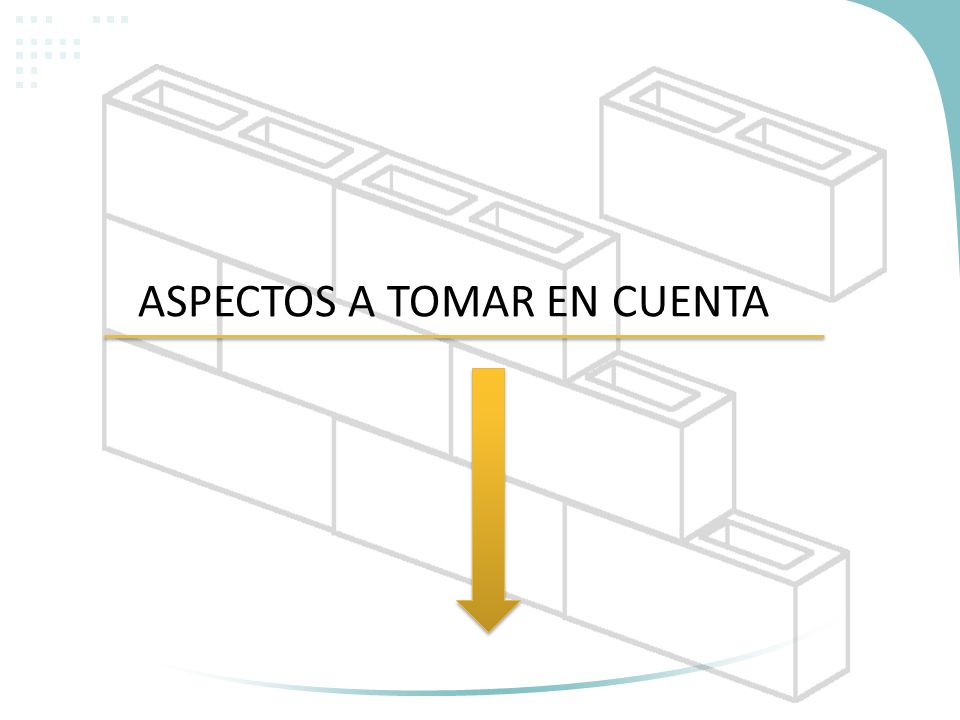

14 ASPECTOS A TOMAR EN CUENTA

15 Un revestimiento aislante reduce los cambios con el ambiente y disminuye el papel de la pared. Los aislantes usan el aire encerrado en pequeñas celdas para evitar el paso del calor. Las aislaciones al contar con cientos de pequeñas burbujas de aire encerrado en ella aumenta y magnifican el efecto no conductor del aire. Así, una pared con cámara de aire, baja los consumos de energía. La aislación es importante en los techos, puesto que en esta zona de los edificios esta fuertemente sometida a la acción del sol y el viento. LAS PAREDES Y LA RADIACIÓN

16 Para el ahorro y conservación de la energía: Localización en el terreno Forma y orientación del edificio Distribución de los espacios interiores Ubicación de la ventanas

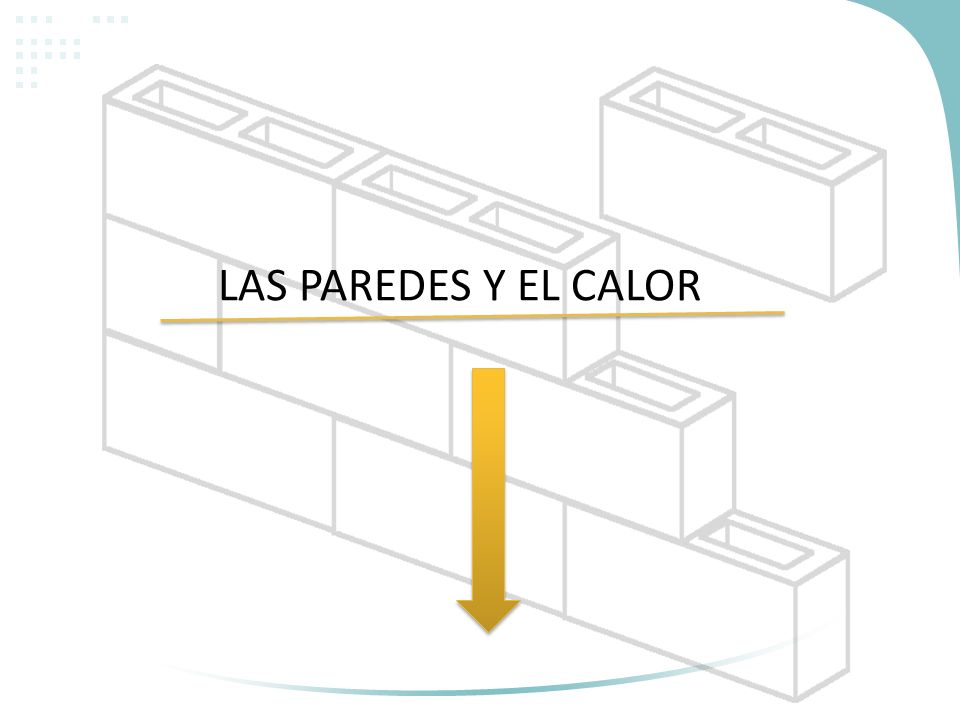

17 LAS PAREDES Y EL CALOR

18 Las Paredes y el Calor: Además del efecto de radiación, simultáneamente, y en paralelo con él, existe el de la transmisión de calor entre el aire interior y exterior. El calor pasa de uno a otro ambiente en sentido perpendicular al cerramiento y en forma de un flujo constante de energía que corresponde con condiciones estables de interior y exterior.

19 LAS PAREDES Y EL CALOR La transmisión de calor de la pared en condiciones variables queda afectada por la inercia de la propia pared, que es función directa de su peso. Los efectos de los cambio en la temperatura da lugar a un flujo de energía mas regulares de lo que se produciría en un cerramiento sin inercia y reduciendo la oscilación de temperaturas en la cara interior respecto a la que actúa sobre la cara exterior de la pared.

20 Las temperaturas exteriores suelen oscilar en tres ciclos. El Día-Noche. Días Sucesivos con cambio de clima. Días de clima con cambio Anual. Estos efectos son menos apreciado en el ciclo anual, ya que este es el retraso que pueden producir el paso del calor en las paredes. LAS PAREDES Y EL CALOR

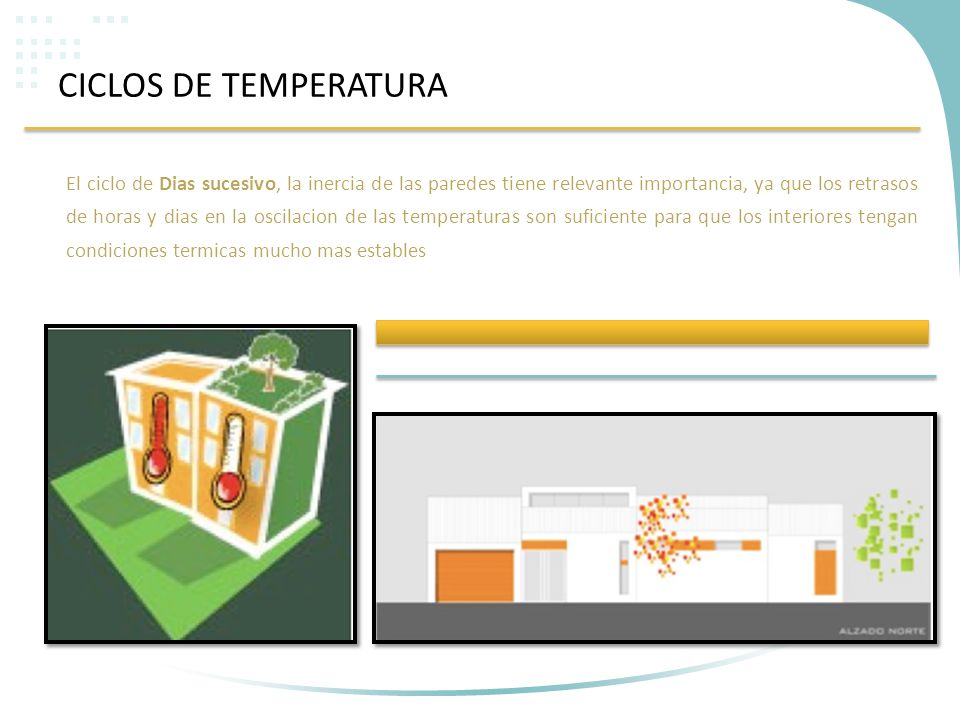

21 CICLOS DE TEMPERATURA El ciclo de Dias sucesivo, la inercia de las paredes tiene relevante importancia, ya que los retrasos de horas y dias en la oscilacion de las temperaturas son suficiente para que los interiores tengan condiciones termicas mucho mas estables

22 El ciclo de Dias-Noche, la inercia es decisiva, ya que este se encuentra representado por los atrasos, mayores de 6 horas en paredes normales. En el diario vivir estas inercias de los cerramientos son relativamente faciles de conseguir, los resultados que hacen que en su interior no se noten las oscilaciones exteriores diarias. CICLOS DE TEMPERATURA

23 LAS PAREDES Y EL CALOR Siempre en función directa de su peso, todos los materiales situados en el interior se cargan de energía térmica cuando sube la temperatura, cediendo el calor acumulado cuando la temperatura baja, contribuyendo a estabilizar la temperatura interior. Es aconsejable para todos los climas, excepto el cálido húmedo, que los elementos constructivos de las edificaciones sean pesados.

24 LAS PAREDES Y LA HUMEDAD

25 ORIGEN DE LA HUMEDAD Los problemas de humedad inician en los años 70, dada a la tendencia de la población de aislar demasiado las casas. Esto a provocado que los problemas de condensación se multipliquen debido a que la humedad producida por la familia (duchas, baños, planchar, lavar ropa, cocinar…), se queda estancada en casa. Estos fenómenos de condensación conllevan una amplia lista de problemas, tanto para las viviendas y su contenido como para la salud y el confort de sus habitantes, por ejemplo: Aparición de moho, Vaho en los cristales Dificultades para calentar la casa, malos olores enfermedades como el asma, sinusitis, alergias de tipo respiratorio, etc

26 TIPOS DE HUMEDAD Humedad por Capilaridad: Que se produce por la falta de impermeabilización de los cimientos de las estructuras. En los muros y paredes existe una infinita red de capilares y poros, lo que permite la ascensión de la humedad hacia las paredes. Consiste en el paso del agua desde el suelo hacia arriba, ingresando al interior de la vivienda a través de los poros de las paredes y todo material poroso de la construcción (hormigones, morteros, maderas, cerámicos, etc.). Esta absorción capilar es similar a la forma en que las plantas toman agua del. Humedad por filtraciones: Cuando se deben a roturas en tuberías de agua, un mal drenaje del agua en ventanas y puertas, malos canales, problemas con el desagüe, filtraciones por lluvias, mal sellado de una junta de la cañería, etc. Humedad por Capilaridad Humedad por filtraciones

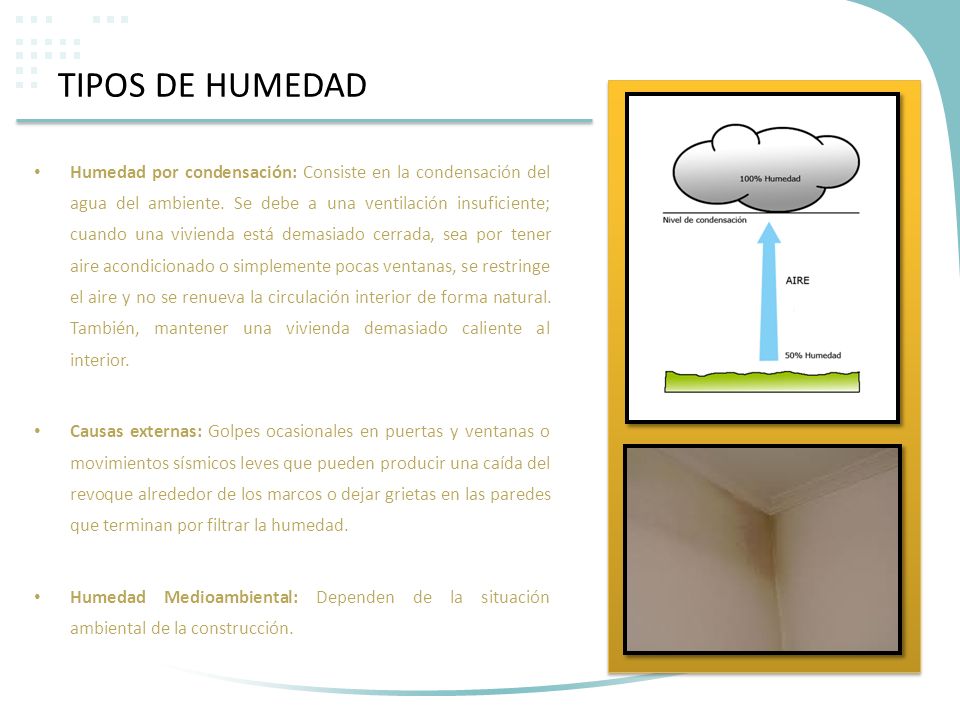

27 TIPOS DE HUMEDAD Humedad por condensación: Consiste en la condensación del agua del ambiente. Se debe a una ventilación insuficiente; cuando una vivienda está demasiado cerrada, sea por tener aire acondicionado o simplemente pocas ventanas, se restringe el aire y no se renueva la circulación interior de forma natural. También, mantener una vivienda demasiado caliente al interior. Causas externas: Golpes ocasionales en puertas y ventanas o movimientos sísmicos leves que pueden producir una caída del revoque alrededor de los marcos o dejar grietas en las paredes que terminan por filtrar la humedad. Humedad Medioambiental: Dependen de la situación ambiental de la construcción.

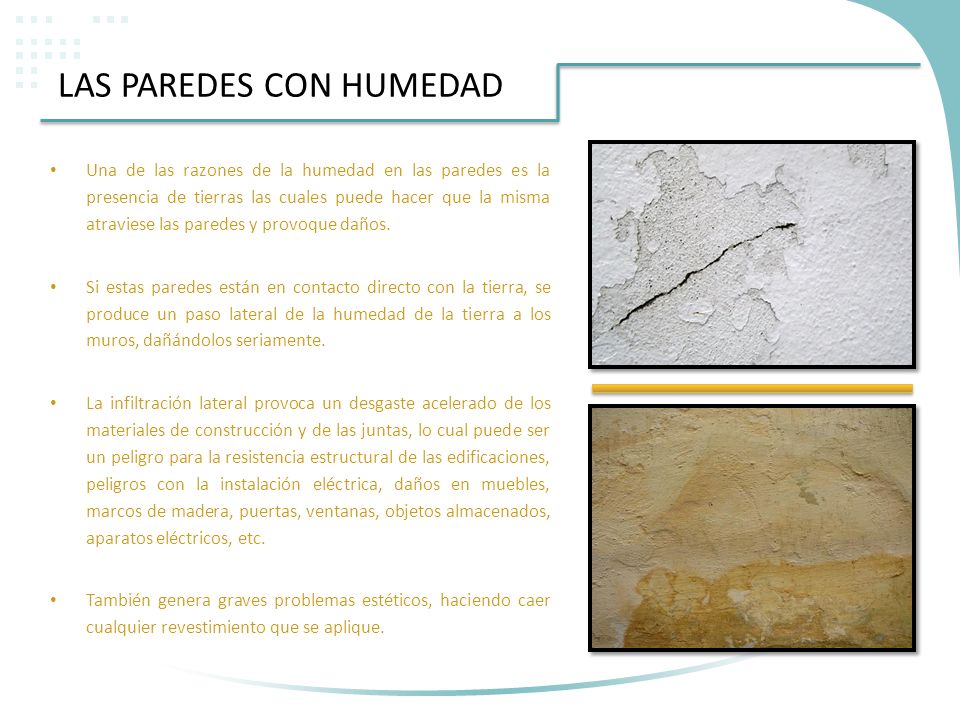

28 LAS PAREDES CON HUMEDAD Una de las razones de la humedad en las paredes es la presencia de tierras las cuales puede hacer que la misma atraviese las paredes y provoque daños. Si estas paredes están en contacto directo con la tierra, se produce un paso lateral de la humedad de la tierra a los muros, dañándolos seriamente. La infiltración lateral provoca un desgaste acelerado de los materiales de construcción y de las juntas, lo cual puede ser un peligro para la resistencia estructural de las edificaciones, peligros con la instalación eléctrica, daños en muebles, marcos de madera, puertas, ventanas, objetos almacenados, aparatos eléctricos, etc. También genera graves problemas estéticos, haciendo caer cualquier revestimiento que se aplique.

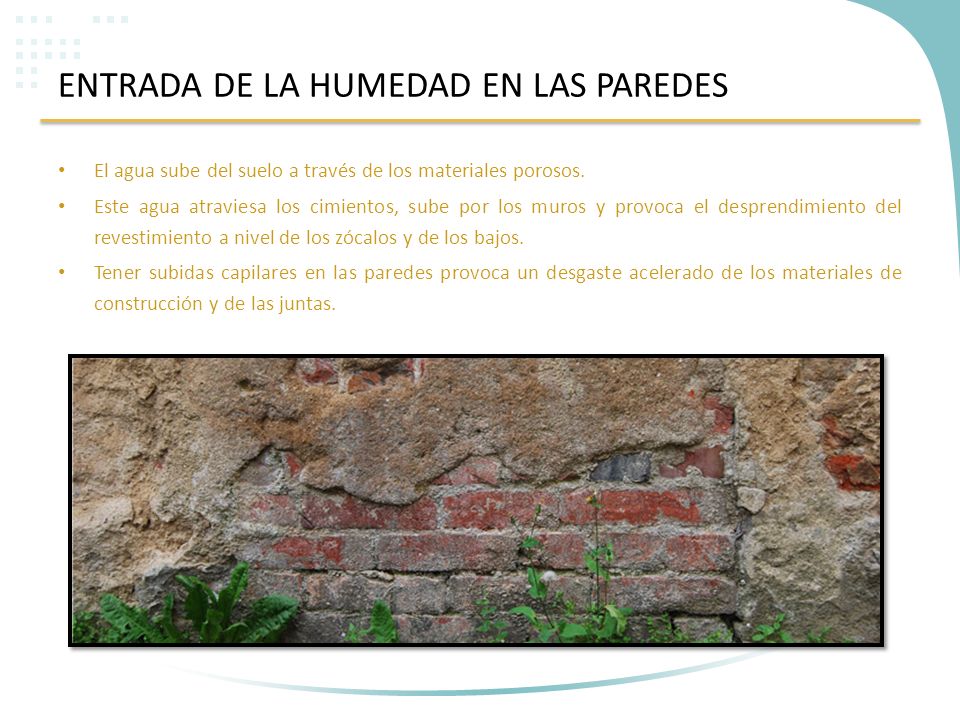

29 ENTRADA DE LA HUMEDAD EN LAS PAREDES El agua sube del suelo a través de los materiales porosos. Este agua atraviesa los cimientos, sube por los muros y provoca el desprendimiento del revestimiento a nivel de los zócalos y de los bajos. Tener subidas capilares en las paredes provoca un desgaste acelerado de los materiales de construcción y de las juntas.
