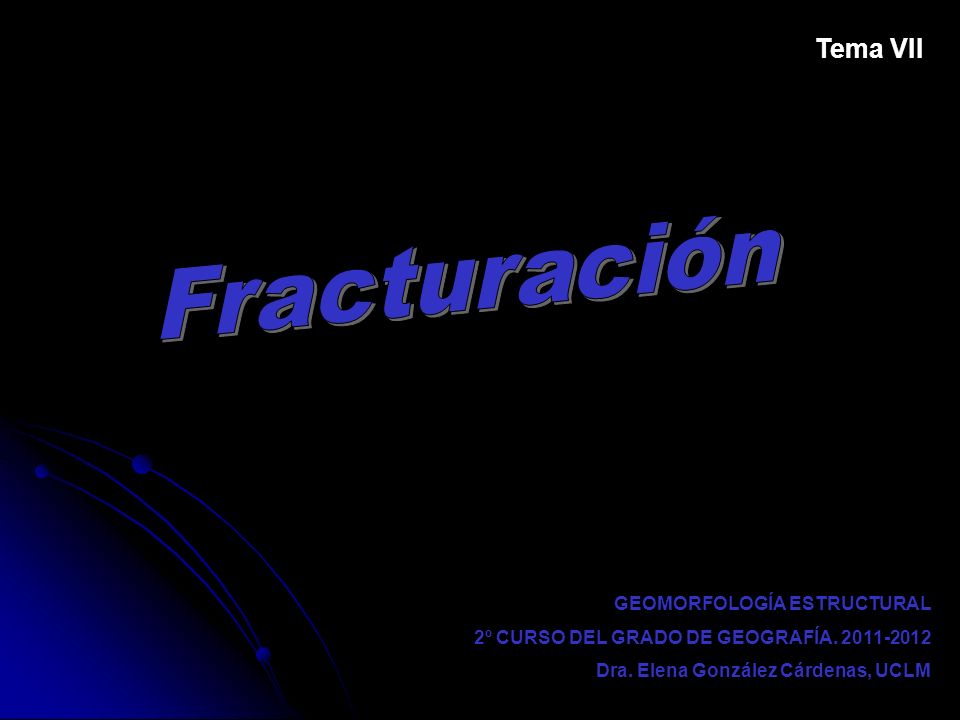

3 GEOMORFOLOGÍA ESTRUCTURAL 2º CURSO DEL GRADO DE GEOGRAFÍA Dra. Elena González Cárdenas, UCLM Tema VII

4

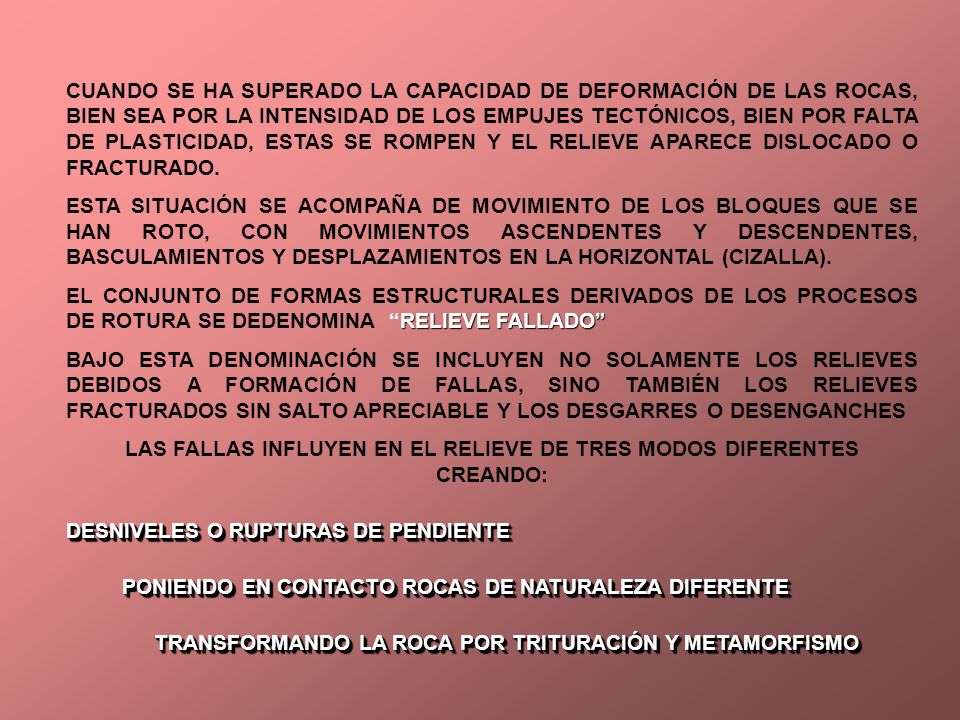

5 CUANDO SE HA SUPERADO LA CAPACIDAD DE DEFORMACIÓN DE LAS ROCAS, BIEN SEA POR LA INTENSIDAD DE LOS EMPUJES TECTÓNICOS, BIEN POR FALTA DE PLASTICIDAD, ESTAS SE ROMPEN Y EL RELIEVE APARECE DISLOCADO O FRACTURADO. ESTA SITUACIÓN SE ACOMPAÑA DE MOVIMIENTO DE LOS BLOQUES QUE SE HAN ROTO, CON MOVIMIENTOS ASCENDENTES Y DESCENDENTES, BASCULAMIENTOS Y DESPLAZAMIENTOS EN LA HORIZONTAL (CIZALLA). RELIEVE FALLADO EL CONJUNTO DE FORMAS ESTRUCTURALES DERIVADOS DE LOS PROCESOS DE ROTURA SE DEDENOMINA RELIEVE FALLADO BAJO ESTA DENOMINACIÓN SE INCLUYEN NO SOLAMENTE LOS RELIEVES DEBIDOS A FORMACIÓN DE FALLAS, SINO TAMBIÉN LOS RELIEVES FRACTURADOS SIN SALTO APRECIABLE Y LOS DESGARRES O DESENGANCHES LAS FALLAS INFLUYEN EN EL RELIEVE DE TRES MODOS DIFERENTES CREANDO: DESNIVELES O RUPTURAS DE PENDIENTE PONIENDO EN CONTACTO ROCAS DE NATURALEZA DIFERENTE TRANSFORMANDO LA ROCA POR TRITURACIÓN Y METAMORFISMO

6

7

8

9

10 CUANDO SE HA SUPERADO LA CAPACIDAD DE DEFORMACIÓN DE LAS ROCAS, BIEN SEA POR LA INTENSIDAD DE LOS EMPUJES TECTÓNICOS, BIEN POR FALTA DE PLASTICIDAD, ESTAS SE ROMPEN Y EL RELIEVE APARECE DISLOCADO O FRACTURADO. ESTA SITUACIÓN SE ACOMPAÑA DE MOVIMIENTO DE LOS BLOQUES QUE SE HAN ROTO, CON MOVIMIENTOS ASCENDENTES Y DESCENDENTES, BASCULAMIENTOS Y DESPLAZAMIENTOS EN LA HORIZONTAL (CIZALLA). RELIEVE FALLADO EL CONJUNTO DE FORMAS ESTRUCTURALES DERIVADOS DE LOS PROCESOS DE ROTURA SE DENOMINA RELIEVE FALLADO BAJO ESTA DENOMINACIÓN SE INCLUYEN NO SOLAMENTE LOS RELIEVES DEBIDOS A FORMACIÓN DE FALLAS, SINO TAMBIÉN LOS RELIEVES FRACTURADOS SIN SALTO APRECIABLE Y LOS DESGARRES O DESENGANCHES LAS FALLAS INFLUYEN EN EL RELIEVE DE TRES MODOS DIFERENTES CREANDO: DESNIVELES O RUPTURAS DE PENDIENTE PONIENDO EN CONTACTO ROCAS DE NATURALEZA DIFERENTE TRANSFORMANDO LA ROCA POR TRITURACIÓN Y METAMORFISMO

11

12

13

14

15

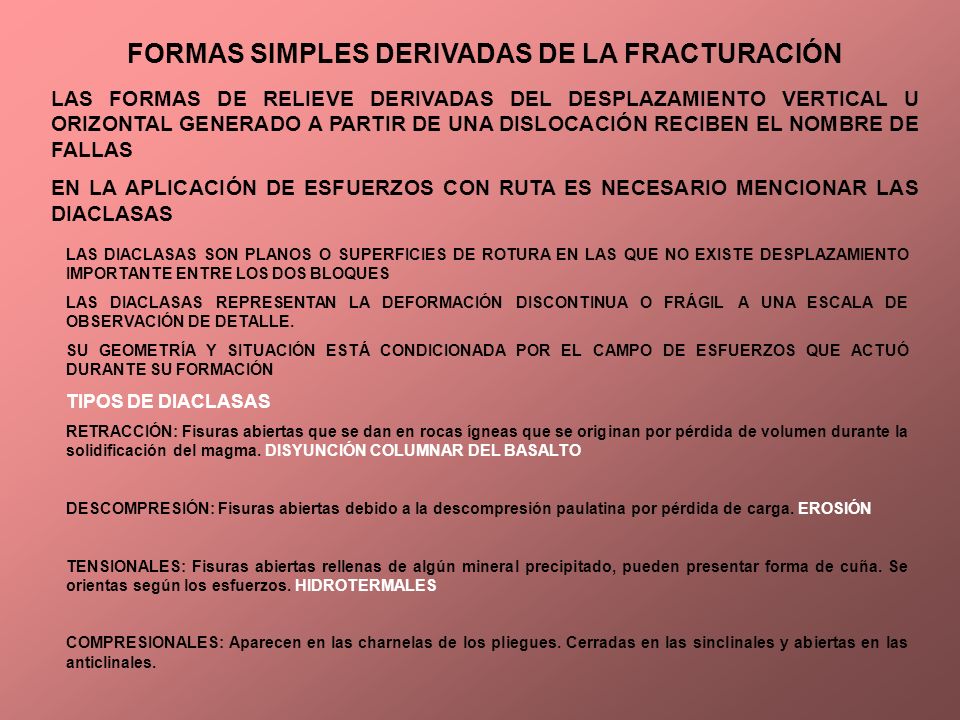

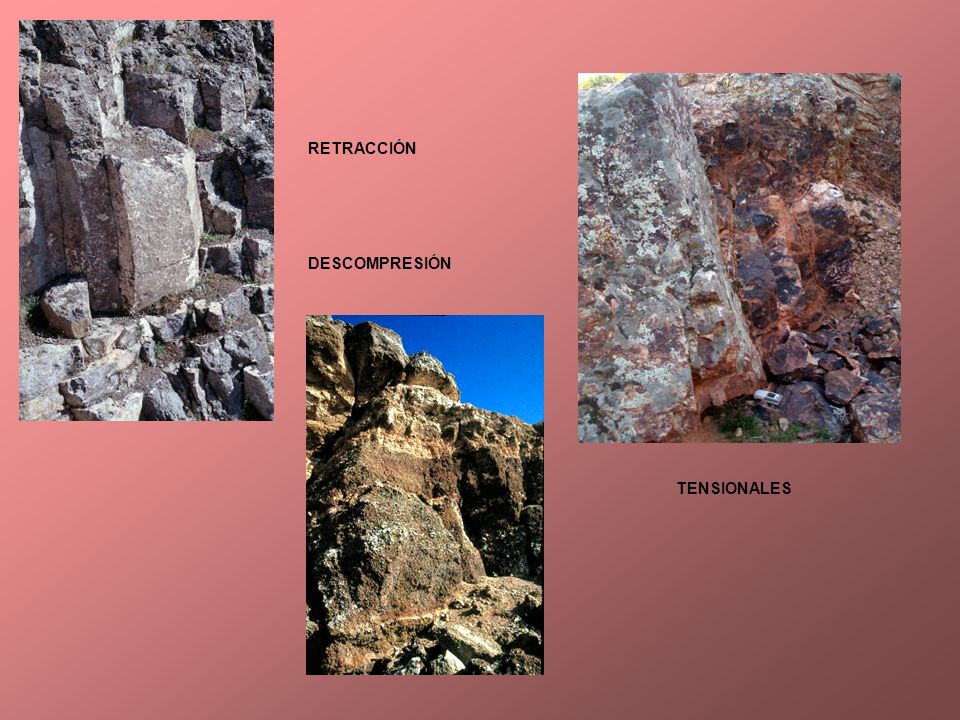

16 FORMAS SIMPLES DERIVADAS DE LA FRACTURACIÓN LAS FORMAS DE RELIEVE DERIVADAS DEL DESPLAZAMIENTO VERTICAL U ORIZONTAL GENERADO A PARTIR DE UNA DISLOCACIÓN RECIBEN EL NOMBRE DE FALLAS EN LA APLICACIÓN DE ESFUERZOS CON RUTA ES NECESARIO MENCIONAR LAS DIACLASAS LAS DIACLASAS SON PLANOS O SUPERFICIES DE ROTURA EN LAS QUE NO EXISTE DESPLAZAMIENTO IMPORTANTE ENTRE LOS DOS BLOQUES LAS DIACLASAS REPRESENTAN LA DEFORMACIÓN DISCONTINUA O FRÁGIL A UNA ESCALA DE OBSERVACIÓN DE DETALLE. SU GEOMETRÍA Y SITUACIÓN ESTÁ CONDICIONADA POR EL CAMPO DE ESFUERZOS QUE ACTUÓ DURANTE SU FORMACIÓN TIPOS DE DIACLASAS RETRACCIÓN: Fisuras abiertas que se dan en rocas ígneas que se originan por pérdida de volumen durante la solidificación del magma. DISYUNCIÓN COLUMNAR DEL BASALTO DESCOMPRESIÓN: Fisuras abiertas debido a la descompresión paulatina por pérdida de carga. EROSIÓN TENSIONALES: Fisuras abiertas rellenas de algún mineral precipitado, pueden presentar forma de cuña. Se orientas según los esfuerzos. HIDROTERMALES COMPRESIONALES: Aparecen en las charnelas de los pliegues. Cerradas en las sinclinales y abiertas en las anticlinales.

17 RETRACCIÓN DESCOMPRESIÓN TENSIONALES

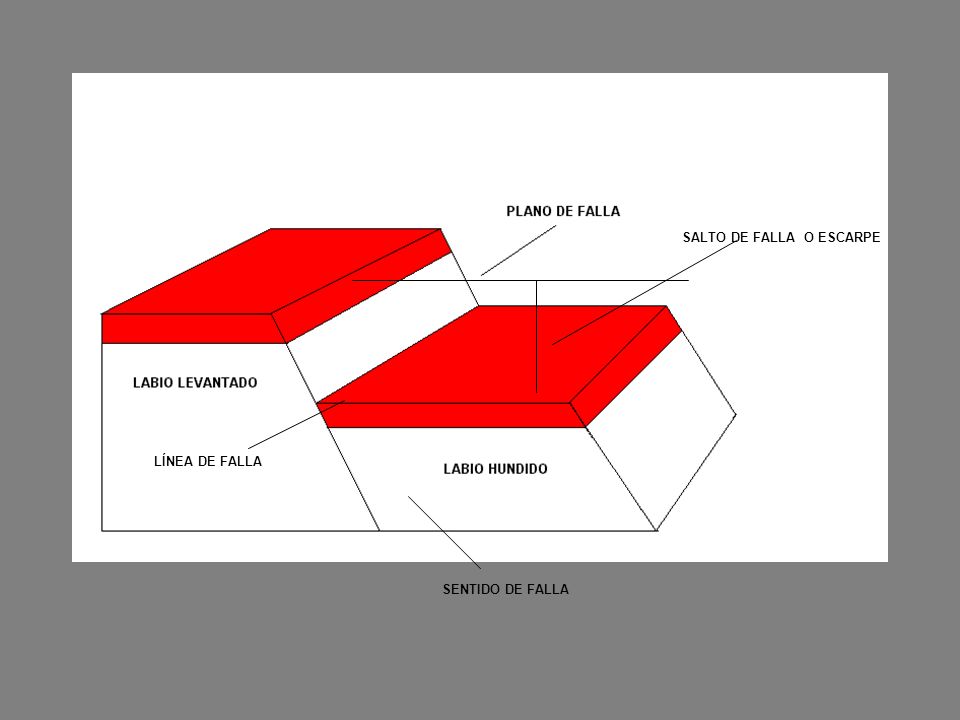

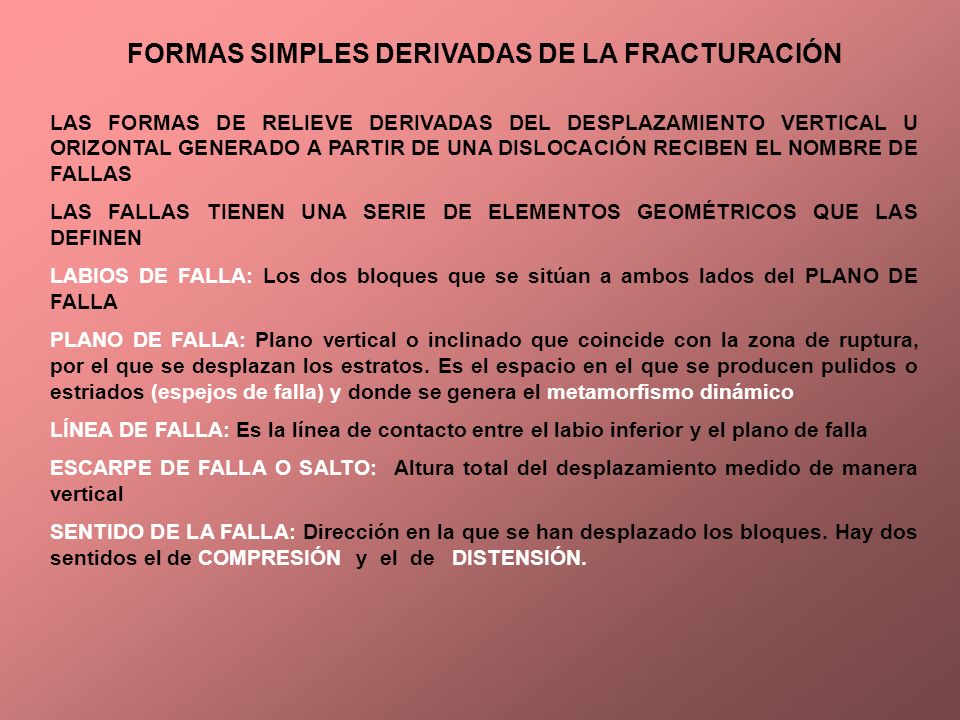

18 FORMAS SIMPLES DERIVADAS DE LA FRACTURACIÓN LAS FORMAS DE RELIEVE DERIVADAS DEL DESPLAZAMIENTO VERTICAL U ORIZONTAL GENERADO A PARTIR DE UNA DISLOCACIÓN RECIBEN EL NOMBRE DE FALLAS LAS FALLAS TIENEN UNA SERIE DE ELEMENTOS GEOMÉTRICOS QUE LAS DEFINEN LABIOS DE FALLA: Los dos bloques que se sitúan a ambos lados del PLANO DE FALLA PLANO DE FALLA: Plano vertical o inclinado que coincide con la zona de ruptura, por el que se desplazan los estratos. Es el espacio en el que se producen pulidos o estriados (espejos de falla) y donde se genera el metamorfismo dinámico LÍNEA DE FALLA: Es la línea de contacto entre el labio inferior y el plano de falla ESCARPE DE FALLA O SALTO: Altura total del desplazamiento medido de manera vertical SENTIDO DE LA FALLA: Dirección en la que se han desplazado los bloques. Hay dos sentidos el de COMPRESIÓN y el de DISTENSIÓN.

19 LÍNEA DE FALLA SALTO DE FALLA O ESCARPE SENTIDO DE FALLA

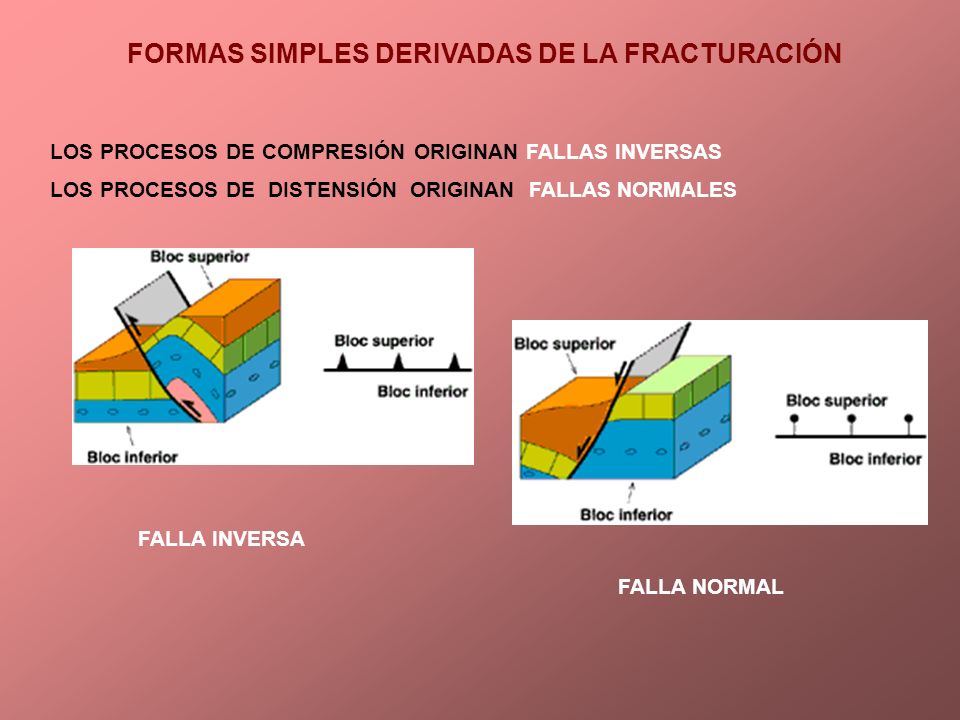

20 FORMAS SIMPLES DERIVADAS DE LA FRACTURACIÓN LOS PROCESOS DE COMPRESIÓN ORIGINAN FALLAS INVERSAS LOS PROCESOS DE DISTENSIÓN ORIGINAN FALLAS NORMALES FALLA INVERSA FALLA NORMAL

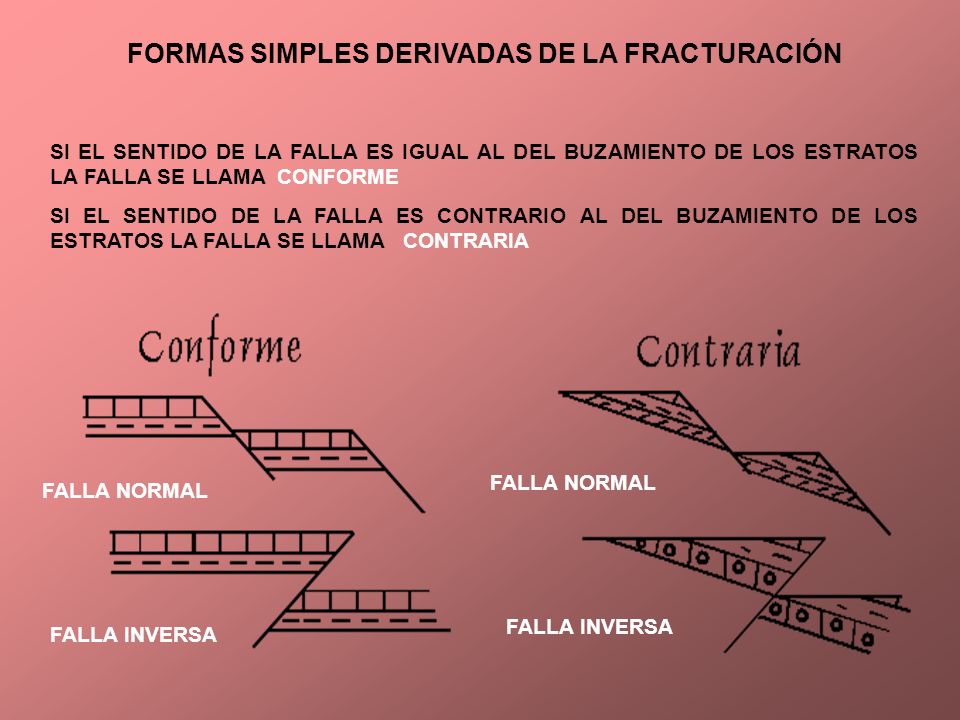

21 FORMAS SIMPLES DERIVADAS DE LA FRACTURACIÓN SI EL SENTIDO DE LA FALLA ES IGUAL AL DEL BUZAMIENTO DE LOS ESTRATOS LA FALLA SE LLAMA CONFORME SI EL SENTIDO DE LA FALLA ES CONTRARIO AL DEL BUZAMIENTO DE LOS ESTRATOS LA FALLA SE LLAMA CONTRARIA FALLA NORMAL FALLA INVERSA FALLA NORMAL FALLA INVERSA

22

23

24

25

26

27

28

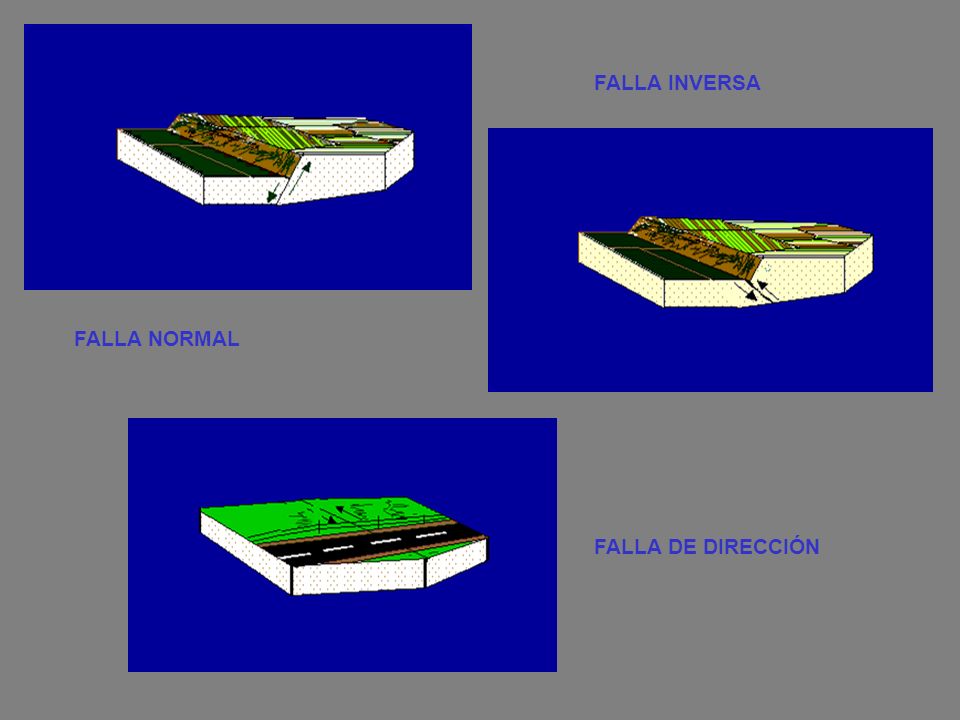

29 FALLA NORMAL FALLA INVERSA FALLA DE DIRECCIÓN

30

31

32

33

34

35

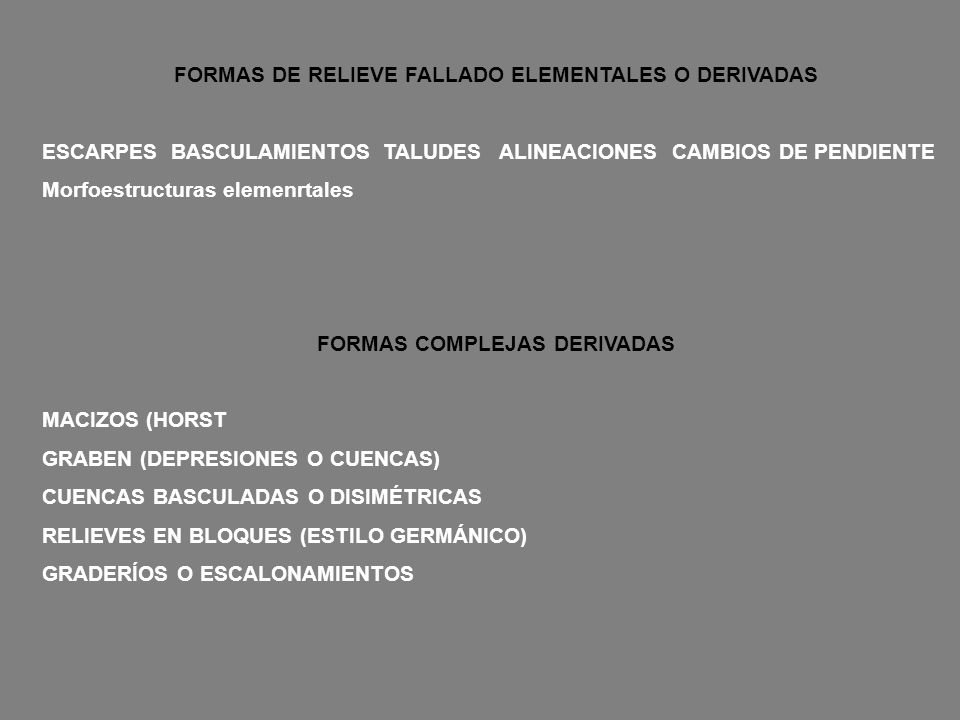

36 FORMAS DE RELIEVE FALLADO ELEMENTALES O DERIVADAS ESCARPES BASCULAMIENTOS TALUDES ALINEACIONES CAMBIOS DE PENDIENTE Morfoestructuras elemenrtales FORMAS COMPLEJAS DERIVADAS MACIZOS (HORST GRABEN (DEPRESIONES O CUENCAS) CUENCAS BASCULADAS O DISIMÉTRICAS RELIEVES EN BLOQUES (ESTILO GERMÁNICO) GRADERÍOS O ESCALONAMIENTOS

37

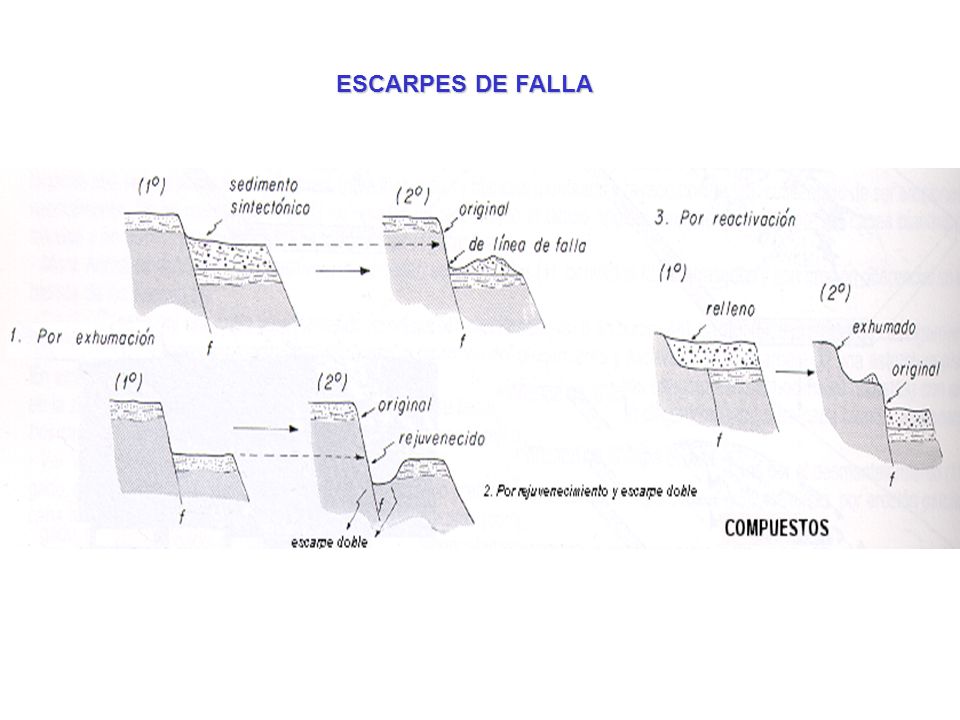

38 ESCARPES DE FALLA

39

40

41

42

43

44

45

46

47

48

49 FORMAS DE RELIEVE FALLADO ELEMENTALES O DERIVADAS ESCARPES BASCULAMIENTOS TALUDES ALINEACIONES CAMBIOS DE PENDIENTE MORFOESTRUCTURAS ELEMENTALES FORMAS COMPLEJAS DERIVADAS MACIZOS (HORST GRABEN (DEPRESIONES O CUENCAS) CUENCAS BASCULADAS O DISIMÉTRICAS RELIEVES EN BLOQUES (ESTILO GERMÁNICO) GRADERÍOS O ESCALONAMIENTOS

50

51

52

53

54

55

56

57

58

59

60

61

62

63

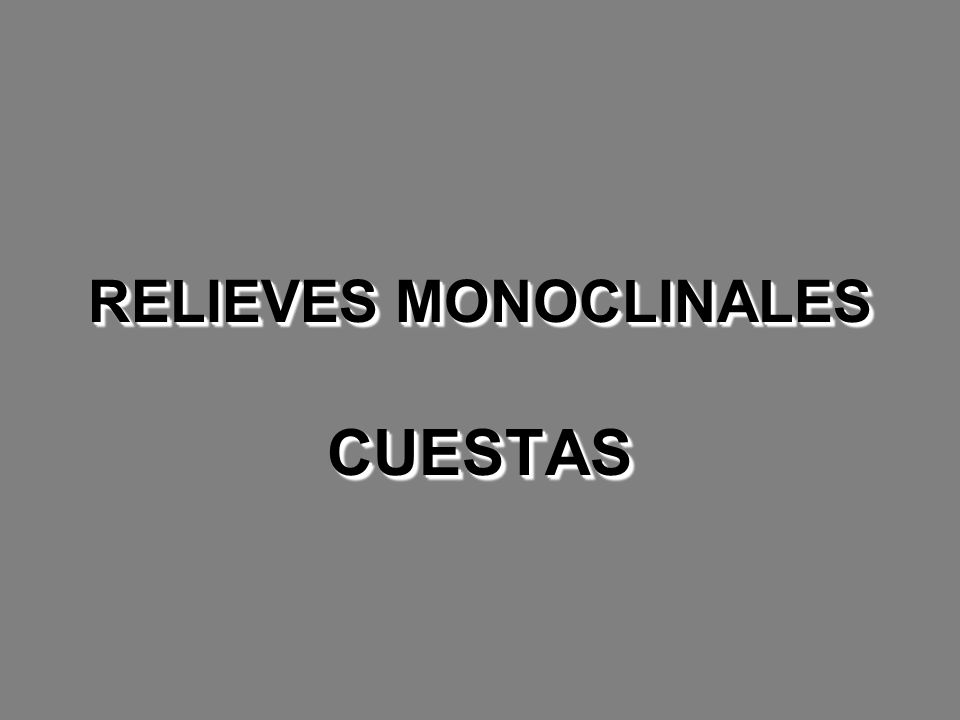

64 RELIEVES MONOCLINALES CUESTASCUESTAS

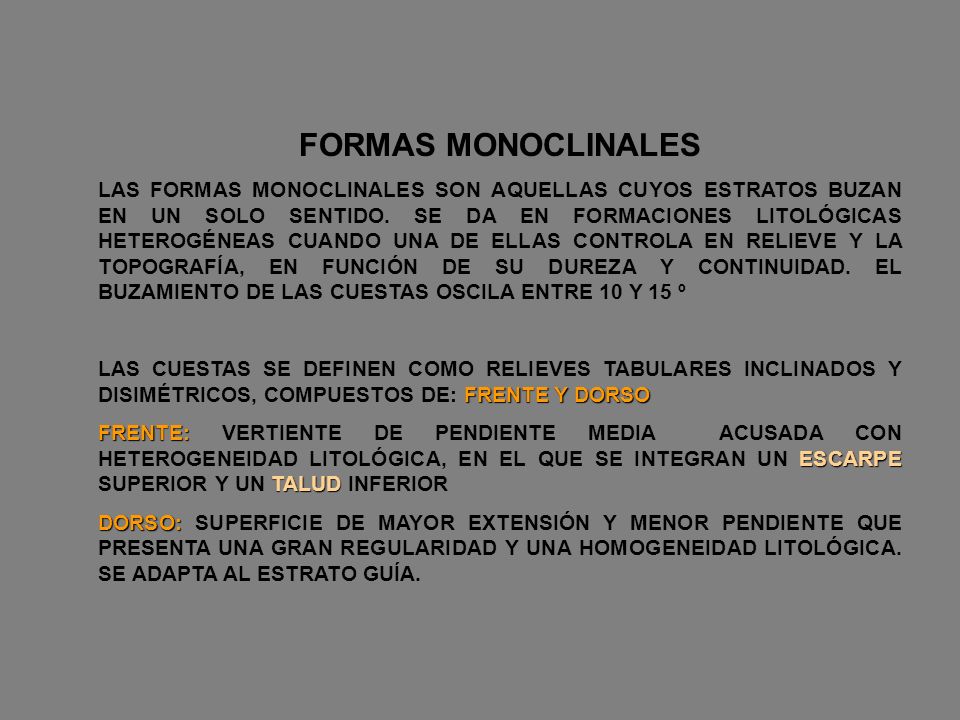

65 FORMAS MONOCLINALES LAS FORMAS MONOCLINALES SON AQUELLAS CUYOS ESTRATOS BUZAN EN UN SOLO SENTIDO. SE DA EN FORMACIONES LITOLÓGICAS HETEROGÉNEAS CUANDO UNA DE ELLAS CONTROLA EN RELIEVE Y LA TOPOGRAFÍA, EN FUNCIÓN DE SU DUREZA Y CONTINUIDAD. EL BUZAMIENTO DE LAS CUESTAS OSCILA ENTRE 10 Y 15 º FRENTE Y DORSO LAS CUESTAS SE DEFINEN COMO RELIEVES TABULARES INCLINADOS Y DISIMÉTRICOS, COMPUESTOS DE: FRENTE Y DORSO FRENTE: ESCARPE TALUD FRENTE: VERTIENTE DE PENDIENTE MEDIA ACUSADA CON HETEROGENEIDAD LITOLÓGICA, EN EL QUE SE INTEGRAN UN ESCARPE SUPERIOR Y UN TALUD INFERIOR DORSO: DORSO: SUPERFICIE DE MAYOR EXTENSIÓN Y MENOR PENDIENTE QUE PRESENTA UNA GRAN REGULARIDAD Y UNA HOMOGENEIDAD LITOLÓGICA. SE ADAPTA AL ESTRATO GUÍA.

66

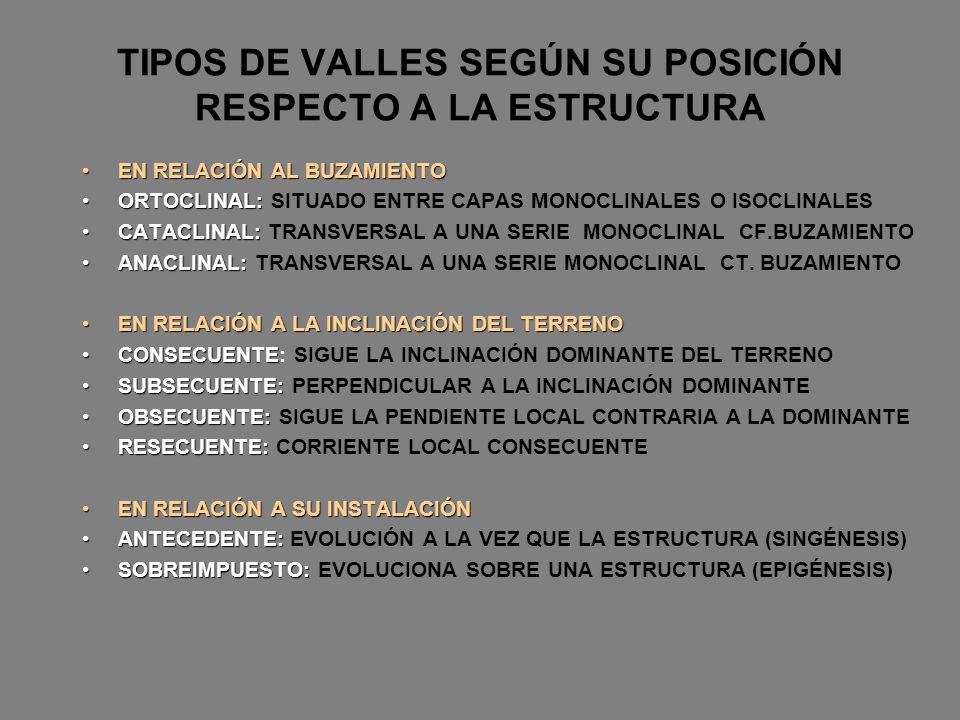

67 TIPOS DE VALLES SEGÚN SU POSICIÓN RESPECTO A LA ESTRUCTURA EN RELACIÓN AL BUZAMIENTOEN RELACIÓN AL BUZAMIENTO ORTOCLINAL:ORTOCLINAL: SITUADO ENTRE CAPAS MONOCLINALES O ISOCLINALES CATACLINAL:CATACLINAL: TRANSVERSAL A UNA SERIE MONOCLINAL CF.BUZAMIENTO ANACLINAL:ANACLINAL: TRANSVERSAL A UNA SERIE MONOCLINAL CT. BUZAMIENTO EN RELACIÓN A LA INCLINACIÓN DEL TERRENOEN RELACIÓN A LA INCLINACIÓN DEL TERRENO CONSECUENTECONSECUENTE: SIGUE LA INCLINACIÓN DOMINANTE DEL TERRENO SUBSECUENTE:SUBSECUENTE: PERPENDICULAR A LA INCLINACIÓN DOMINANTE OBSECUENTE:OBSECUENTE: SIGUE LA PENDIENTE LOCAL CONTRARIA A LA DOMINANTE RESECUENTE:RESECUENTE: CORRIENTE LOCAL CONSECUENTE EN RELACIÓN A SU INSTALACIÓNEN RELACIÓN A SU INSTALACIÓN ANTECEDENTE:ANTECEDENTE: EVOLUCIÓN A LA VEZ QUE LA ESTRUCTURA (SINGÉNESIS) SOBREIMPUESTO:SOBREIMPUESTO: EVOLUCIONA SOBRE UNA ESTRUCTURA (EPIGÉNESIS)

68

69

70

71

72

73 FRENTE DORSO

74 TIPOS DE VALLES SEGÚN SU POSICIÓN RESPECTO A LA ESTRUCTURA EN RELACIÓN AL BUZAMIENTOEN RELACIÓN AL BUZAMIENTO ORTOCLINAL:ORTOCLINAL: SITUADO ENTRE CAPAS MONOCLINALES O ISOCLINALES CATACLINAL:CATACLINAL: TRANSVERSAL A UNA SERIE MONOCLINAL CF.BUZAMIENTO ANACLINAL:ANACLINAL: TRANSVERSAL A UNA SERIE MONOCLINAL CT. BUZAMIENTO EN RELACIÓN A LA INCLINACIÓN DEL TERRENOEN RELACIÓN A LA INCLINACIÓN DEL TERRENO CONSECUENTECONSECUENTE: SIGUE LA INCLINACIÓN DOMINANTE DEL TERRENO SUBSECUENTE:SUBSECUENTE: PERPENDICULAR A LA INCLINACIÓN DOMINANTE OBSECUENTE:OBSECUENTE: SIGUE LA PENDIENTE LOCAL CONTRARIA A LA DOMINANTE RESECUENTE:RESECUENTE: CORRIENTE LOCAL CONSECUENTE EN RELACIÓN A SU INSTALACIÓNEN RELACIÓN A SU INSTALACIÓN ANTECEDENTE:ANTECEDENTE: EVOLUCIÓN A LA VEZ QUE LA ESTRUCTURA (SINGÉNESIS) SOBREIMPUESTO:SOBREIMPUESTO: EVOLUCIONA SOBRE UNA ESTRUCTURA (EPIGÉNESIS)

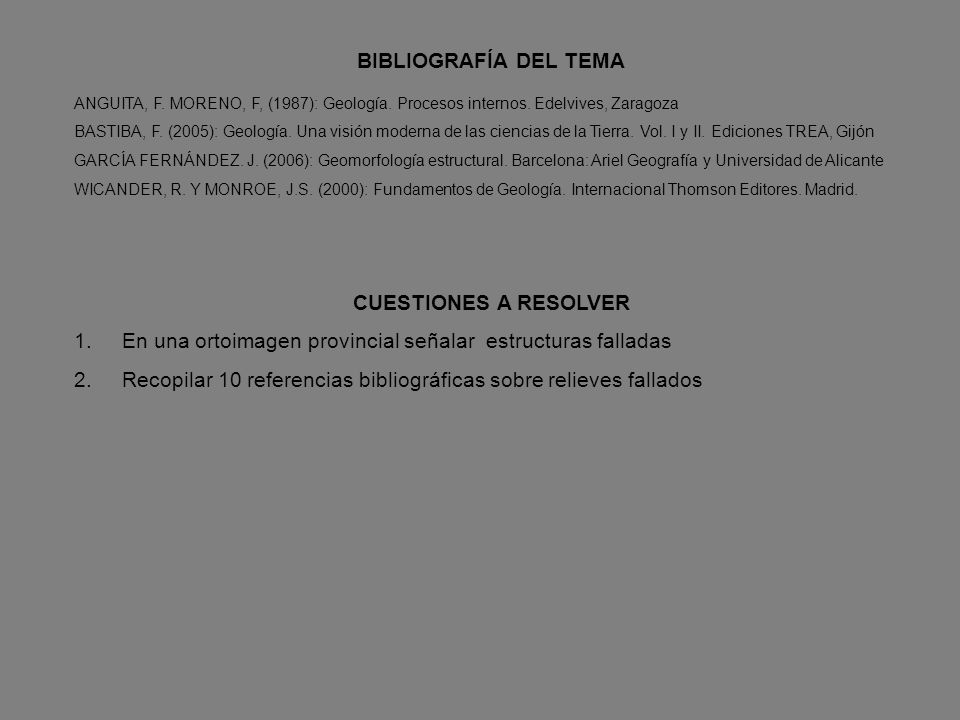

75 BIBLIOGRAFÍA DEL TEMA ANGUITA, F. MORENO, F, (1987): Geología. Procesos internos. Edelvives, Zaragoza BASTIBA, F. (2005): Geología. Una visión moderna de las ciencias de la Tierra. Vol. I y II. Ediciones TREA, Gijón GARCÍA FERNÁNDEZ. J. (2006): Geomorfología estructural. Barcelona: Ariel Geografía y Universidad de Alicante WICANDER, R. Y MONROE, J.S. (2000): Fundamentos de Geología. Internacional Thomson Editores. Madrid. CUESTIONES A RESOLVER 1.En una ortoimagen provincial señalar estructuras falladas 2.Recopilar 10 referencias bibliográficas sobre relieves fallados
