12.3 DEFORMACIONES POR ROTURA. FRACTURAS. . El esfuerzo al que se ve sometida una roca puede superar su límite de rotura, produciéndose entonces una fractura..

Presentaciones similares


Presentación del tema: "12.3 DEFORMACIONES POR ROTURA. FRACTURAS. . El esfuerzo al que se ve sometida una roca puede superar su límite de rotura, produciéndose entonces una fractura.."— Transcripción de la presentación:

1 12.3 DEFORMACIONES POR ROTURA. FRACTURAS

2 . El esfuerzo al que se ve sometida una roca puede superar su límite de rotura, produciéndose entonces una fractura.. De acuerdo con el movimiento relativo de los bloques en los que ha quedado dividido el terreno al producirse la ruptura, se diferencian dos tipos:

3 -DIACLASASDIACLASAS - FALLASFALLAS

4 · Son fracturas en las que los bloques no se desplazan uno con respecto al otro, o si lo hacen es ensanchando la fractura y abriendo más la grieta. · Las diaclasas suelen presentarse agrupadas, formando sistemas de diaclasas. Sistema de diaclasas DIACLASAS

5 Características de una diaclasa: · Dirección: ángulo que forma una línea horizontal contenida en el plano de la diaclasa con el eje norte - sur. · Buzamiento: ángulo formado por la diaclasa y un plano horizontal imaginario.

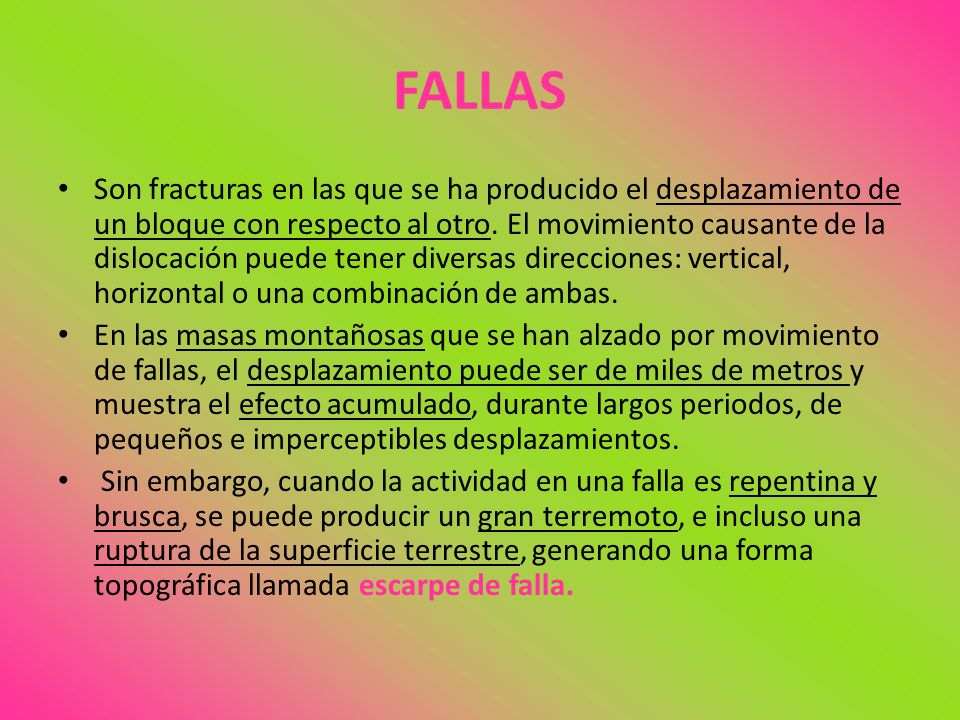

6 FALLAS Son fracturas en las que se ha producido el desplazamiento de un bloque con respecto al otro. El movimiento causante de la dislocación puede tener diversas direcciones: vertical, horizontal o una combinación de ambas. En las masas montañosas que se han alzado por movimiento de fallas, el desplazamiento puede ser de miles de metros y muestra el efecto acumulado, durante largos periodos, de pequeños e imperceptibles desplazamientos. Sin embargo, cuando la actividad en una falla es repentina y brusca, se puede producir un gran terremoto, e incluso una ruptura de la superficie terrestre, generando una forma topográfica llamada escarpe de falla.

7 Características de una falla: Dirección: Ángulo que forma una línea horizontal contenida en el plano de falla con el eje norte-sur. Buzamiento: Ángulo que forma el plano de falla con la horizontal. Salto de falla: Distancia entre un punto dado de uno de los bloques (por ej. una de las superficies de un estrato) y el correspondiente en el otro, tomada a lo largo del plano de falla. Escarpe: Distancia entre las superficies de los dos labios, tomada en vertical. Espejo de falla: Es la superficie plana aunque con declive, que se produce a lo largo del escarpe de falla.

8 Elementos de una falla: Plano de falla: Es la superficie de fractura. Sobre ella se han producido el desplazamiento de un bloque con respecto al otro Salto de falla: Es la medida del desplazamiento relativo producido Labios de falla: Son los dos bloques en los que ha quedado divido el terreno al originarse la fractura. Si los bloques quedan a diferente altura, podemos hablar de un labio levantado y un labio hundido Orientación de la falla: Es la dirección y el buzamiento de su plano de falla.

9 Tipos de fallas: Falla normal o directa: Es aquella en la que el plano de falla buza hacia el labio hundido. Se origina como consecuencia de esfuerzos de tensión y produce un aumento en la superficie del terreno.

10 Falla inversa: Es aquella en la que el plano de falla buza hacia el labio levantado. Se origina como consecuencia de esfuerzos de compresión y produce una disminución en la superficie del terreno.

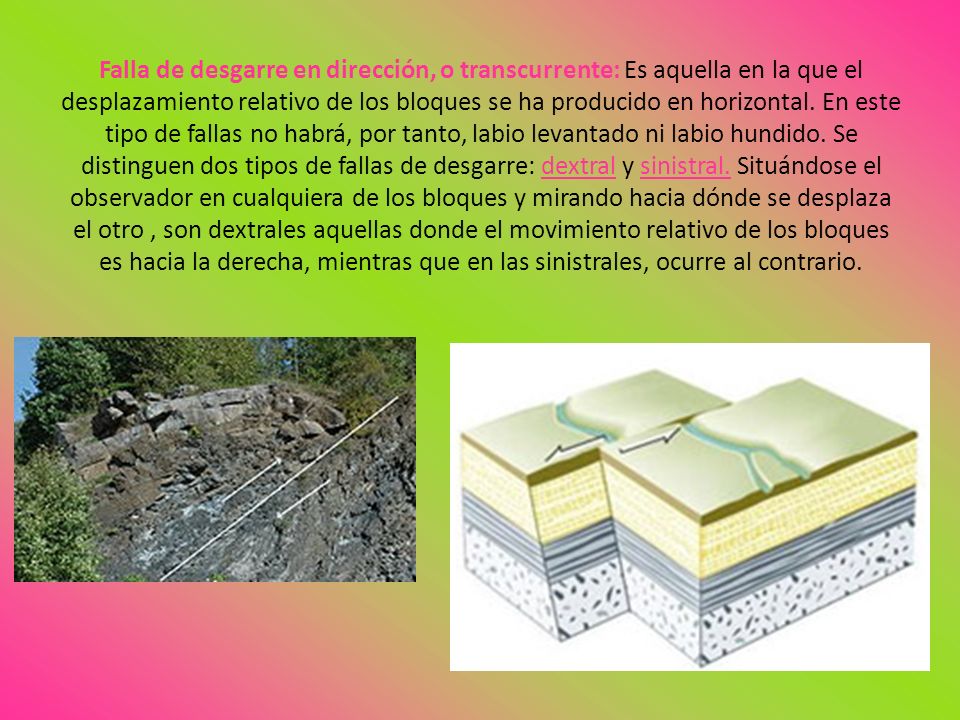

11 Falla de desgarre en dirección, o transcurrente: Es aquella en la que el desplazamiento relativo de los bloques se ha producido en horizontal. En este tipo de fallas no habrá, por tanto, labio levantado ni labio hundido. Se distinguen dos tipos de fallas de desgarre: dextral y sinistral. Situándose el observador en cualquiera de los bloques y mirando hacia dónde se desplaza el otro, son dextrales aquellas donde el movimiento relativo de los bloques es hacia la derecha, mientras que en las sinistrales, ocurre al contrario.

12 Asociaciones de fallas Las fallas se pueden presentar asociadas en una serie de estructuras: Fallas escalonadas: conjunto de fallas normales de planos paralelos. Escamas tectónicas: conjunto de fallas inversas de planos paralelos. Pilar tectónico: conjunto de fallas normales que forman una estructura convexa. Manto de corrimiento: pliegue recumbente en el que se ha llegado a producir una falla entre el flanco superior y el inferior, de modo que aquel se desplaza sobre éste Cadena cabalgante: conjunto de fallas inversas que forman una estructura convexa.

13 · Macizo tectónico (horst): es una región elevada limitada por dos fallas normales, paralelas. · Fosa tectónica (graben): conjunto de fallas normales que forman una estructura cóncava.

14 Laura Santurde Rubio 4º E.S.O.
