1 TC-700 Entrenamiento Técnico

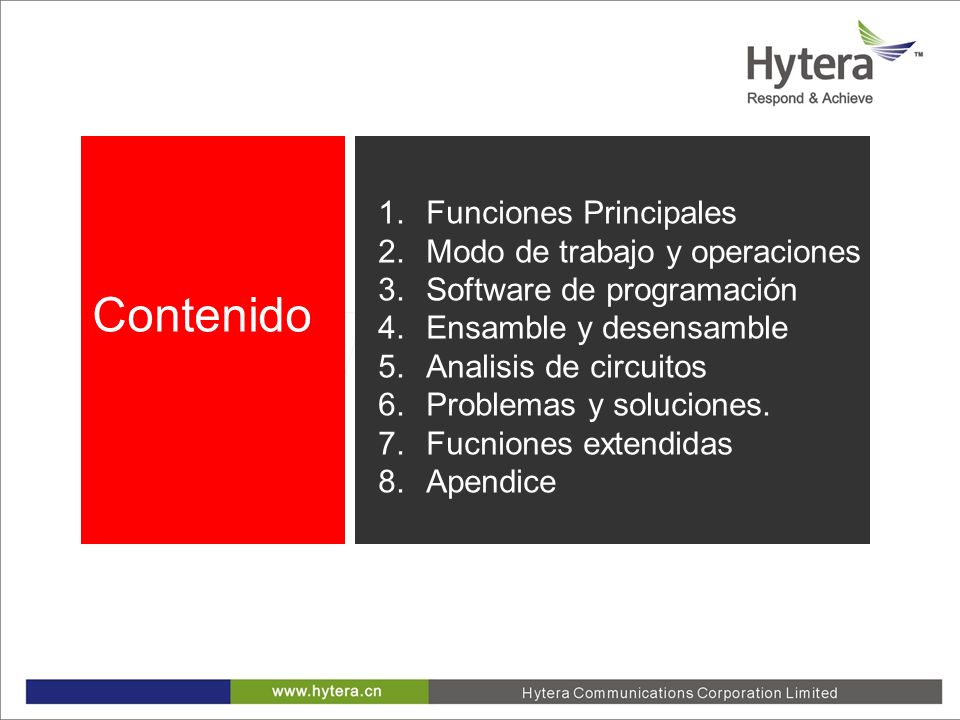

2 1.Funciones Principales 2.Modo de trabajo y operaciones 3.Software de programación 4.Ensamble y desensamble 5.Analisis de circuitos 6.Problemas y soluciones. 7.Fucniones extendidas 8.Apendice Contenido

3 1. Main Functions El radio TC700 fue lanzado en el año y esta enfocado hacia el mercado de radios de alta y media especificación, siendo un radio de la mas alta competitividad. Avanzado diseño mecanico e industrial. Ergonomico y durable, diseño compacto, Conveniente para todos los usuarios alrededor del mundo. Versatilidad de funciones. Posee no sólo la mayor parte de las funciones avanzadas de un radio analógico de dos vías, sino también las características únicas de HYT – Bocina con alto Volumen. Segura funcionalidad (Opción Intrinsico). Scrambler Built-in (interconstruido). Funcion de Rentas. Anunciamiento de canal. Protocolo de señalizacion HDC2400TM HYT. 1. Funciones Principales

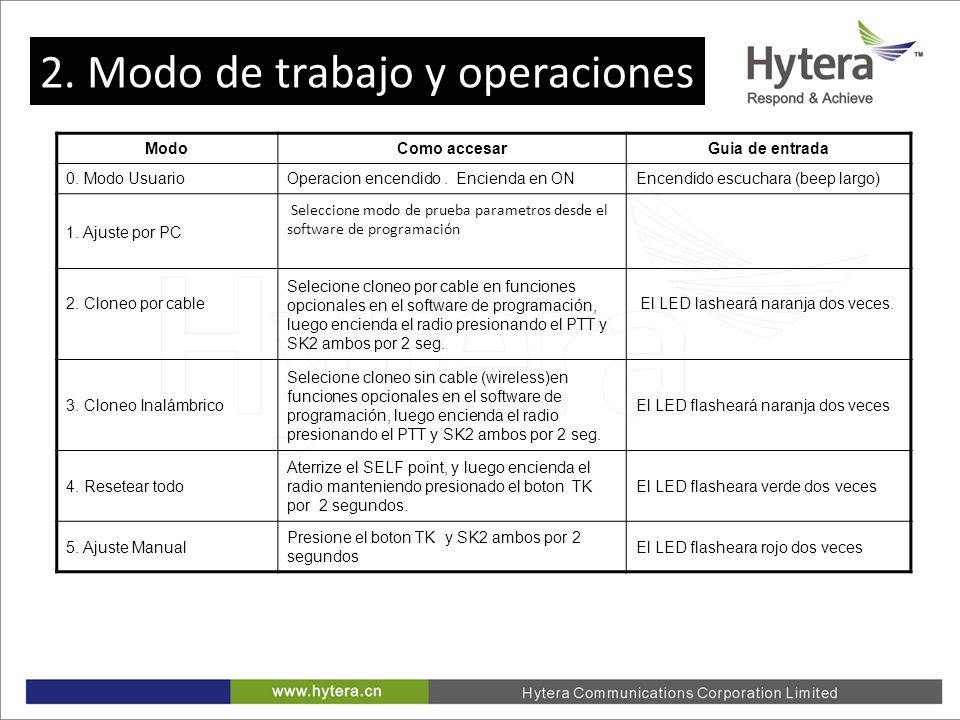

4 2. Working Mode and Operations ModoComo accesarGuia de entrada 0. Modo UsuarioOperacion encendido. Encienda en ONEncendido escuchara (beep largo) 1. Ajuste por PC Seleccione modo de prueba parametros desde el software de programación 2. Cloneo por cable Selecione cloneo por cable en funciones opcionales en el software de programación, luego encienda el radio presionando el PTT y SK2 ambos por 2 seg. El LED lasheará naranja dos veces. 3. Cloneo Inalámbrico Selecione cloneo sin cable (wireless)en funciones opcionales en el software de programación, luego encienda el radio presionando el PTT y SK2 ambos por 2 seg. El LED flasheará naranja dos veces 4. Resetear todo Aterrize el SELF point, y luego encienda el radio manteniendo presionado el boton TK por 2 segundos. El LED flasheara verde dos veces 5. Ajuste Manual Presione el boton TK y SK2 ambos por 2 segundos El LED flasheara rojo dos veces 2. Modo de trabajo y operaciones

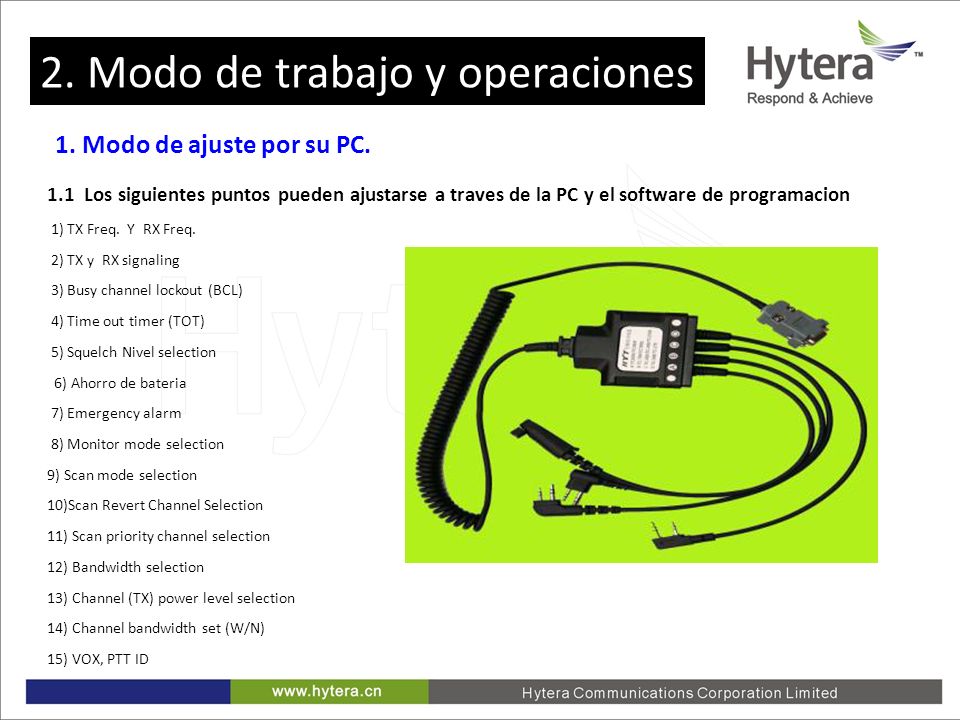

5 2. Working Mode and Operations 1. Modo de ajuste por su PC. 1.1 Los siguientes puntos pueden ajustarse a traves de la PC y el software de programacion 1) TX Freq. Y RX Freq. 2) TX y RX signaling 3) Busy channel lockout (BCL) 4) Time out timer (TOT) 5) Squelch Nivel selection 6) Ahorro de bateria 7) Emergency alarm 8) Monitor mode selection 9) Scan mode selection 10)Scan Revert Channel Selection 11) Scan priority channel selection 12) Bandwidth selection 13) Channel (TX) power level selection 14) Channel bandwidth set (W/N) 15) VOX, PTT ID 2. Modo de trabajo y operaciones

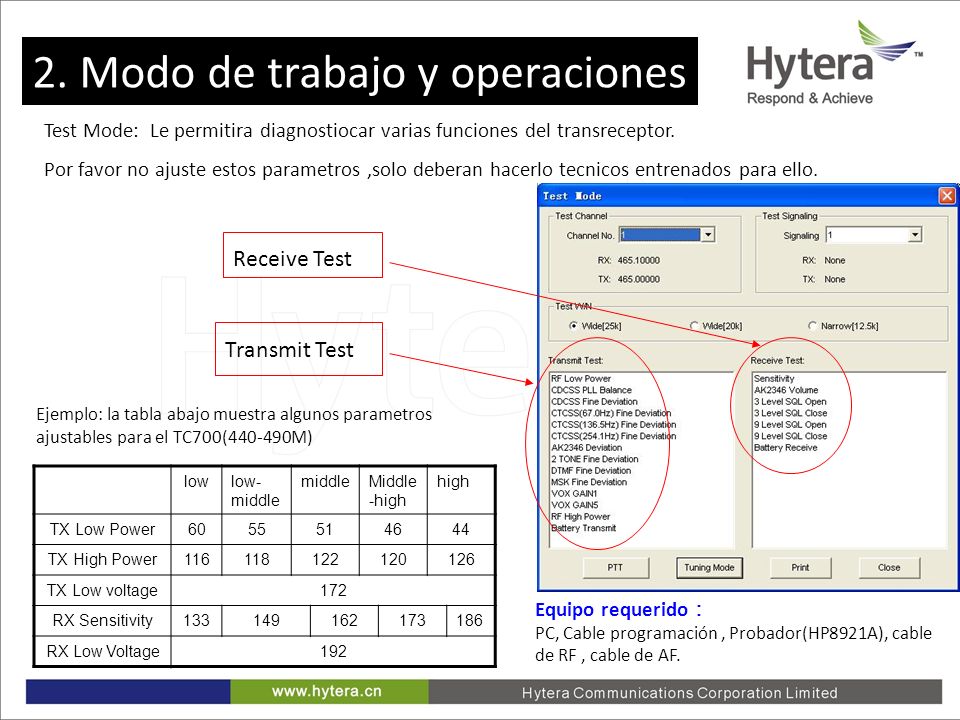

6 2. Working Mode and Operations 1.2 Test mode: Test Mode: Le permitira diagnostiocar varias funciones del transreceptor. Por favor no ajuste estos parametros,solo deberan hacerlo tecnicos entrenados para ello. Transmit Test Receive Test Equipo requerido PC, Cable programación, Probador(HP8921A), cable de RF, cable de AF. Ejemplo: la tabla abajo muestra algunos parametros ajustables para el TC700( M) lowlow- middle middleMiddle -high high TX Low Power TX High Power TX Low voltage172 RX Sensitivity RX Low Voltage Modo de trabajo y operaciones

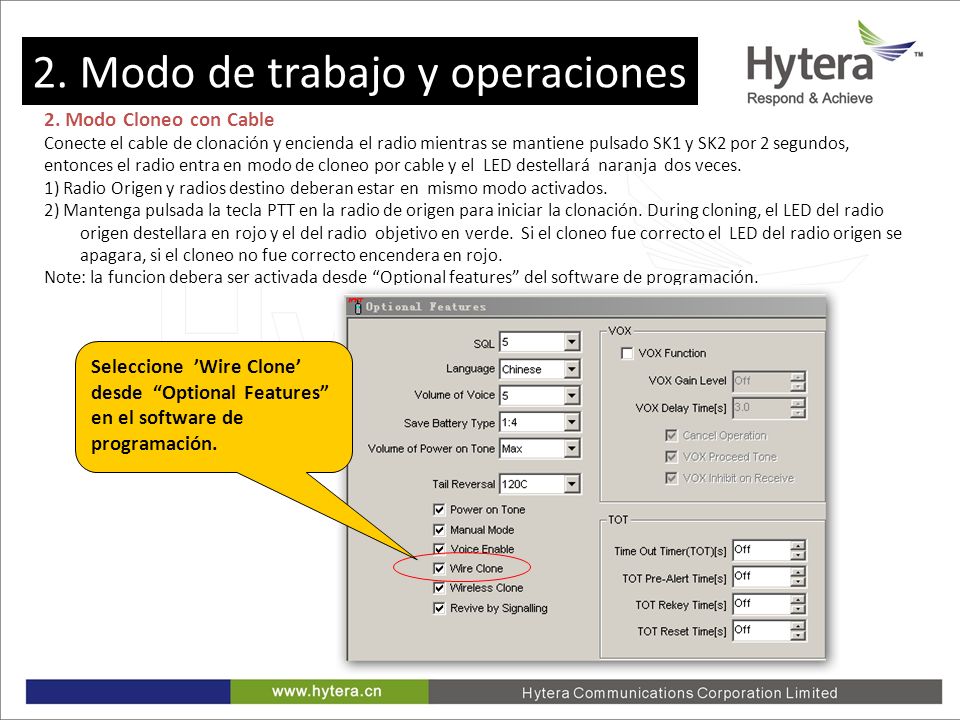

7 2. Working Mode and Operations 2. Modo Cloneo con Cable Conecte el cable de clonación y encienda el radio mientras se mantiene pulsado SK1 y SK2 por 2 segundos, entonces el radio entra en modo de cloneo por cable y el LED destellará naranja dos veces. 1) Radio Origen y radios destino deberan estar en mismo modo activados. 2) Mantenga pulsada la tecla PTT en la radio de origen para iniciar la clonación. During cloning, el LED del radio origen destellara en rojo y el del radio objetivo en verde. Si el cloneo fue correcto el LED del radio origen se apagara, si el cloneo no fue correcto encendera en rojo. Note: la funcion debera ser activada desde Optional features del software de programación. Seleccione Wire Clone desde Optional Features en el software de programación. 2. Modo de trabajo y operaciones

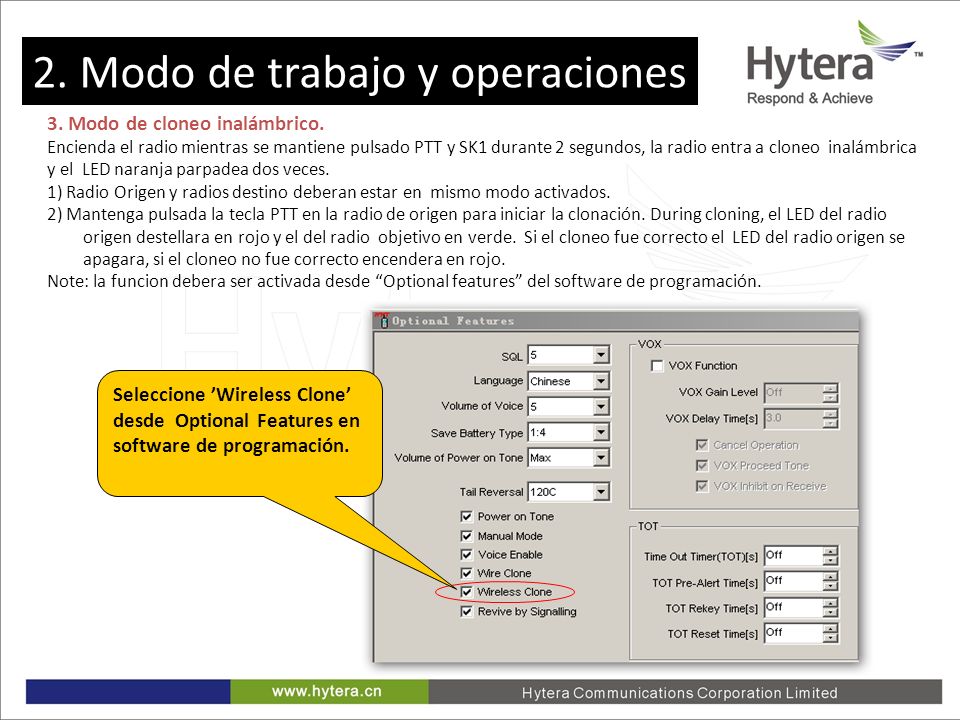

8 2. Working Mode and Operations 3. Modo de cloneo inalámbrico. Encienda el radio mientras se mantiene pulsado PTT y SK1 durante 2 segundos, la radio entra a cloneo inalámbrica y el LED naranja parpadea dos veces. 1) Radio Origen y radios destino deberan estar en mismo modo activados. 2) Mantenga pulsada la tecla PTT en la radio de origen para iniciar la clonación. During cloning, el LED del radio origen destellara en rojo y el del radio objetivo en verde. Si el cloneo fue correcto el LED del radio origen se apagara, si el cloneo no fue correcto encendera en rojo. Note: la funcion debera ser activada desde Optional features del software de programación. Seleccione Wireless Clone desde Optional Features en software de programación. 2. Modo de trabajo y operaciones

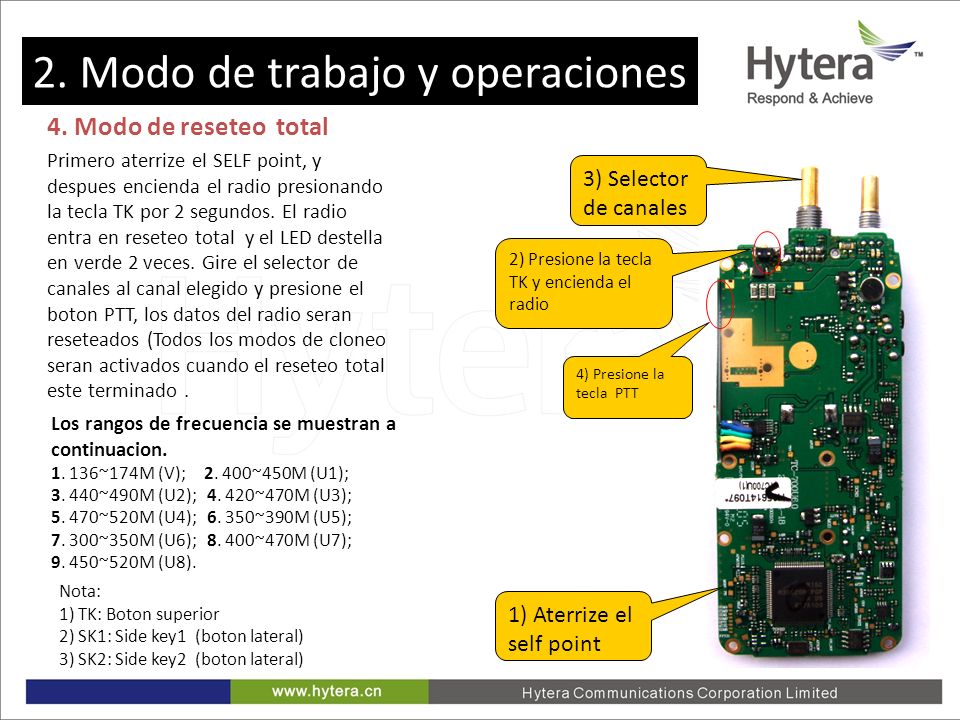

9 2. Working Mode and Operations 4. Modo de reseteo total Los rangos de frecuencia se muestran a continuacion ~174M (V); ~450M (U1); ~490M (U2); ~470M (U3); ~520M (U4); ~390M (U5); ~350M (U6); ~470M (U7); ~520M (U8). Primero aterrize el SELF point, y despues encienda el radio presionando la tecla TK por 2 segundos. El radio entra en reseteo total y el LED destella en verde 2 veces. Gire el selector de canales al canal elegido y presione el boton PTT, los datos del radio seran reseteados (Todos los modos de cloneo seran activados cuando el reseteo total este terminado. Nota: 1) TK: Boton superior 2) SK1: Side key1 (boton lateral) 3) SK2: Side key2 (boton lateral) 1) Aterrize el self point 2) Presione la tecla TK y encienda el radio 3) Selector de canales 4) Presione la tecla PTT 2. Modo de trabajo y operaciones

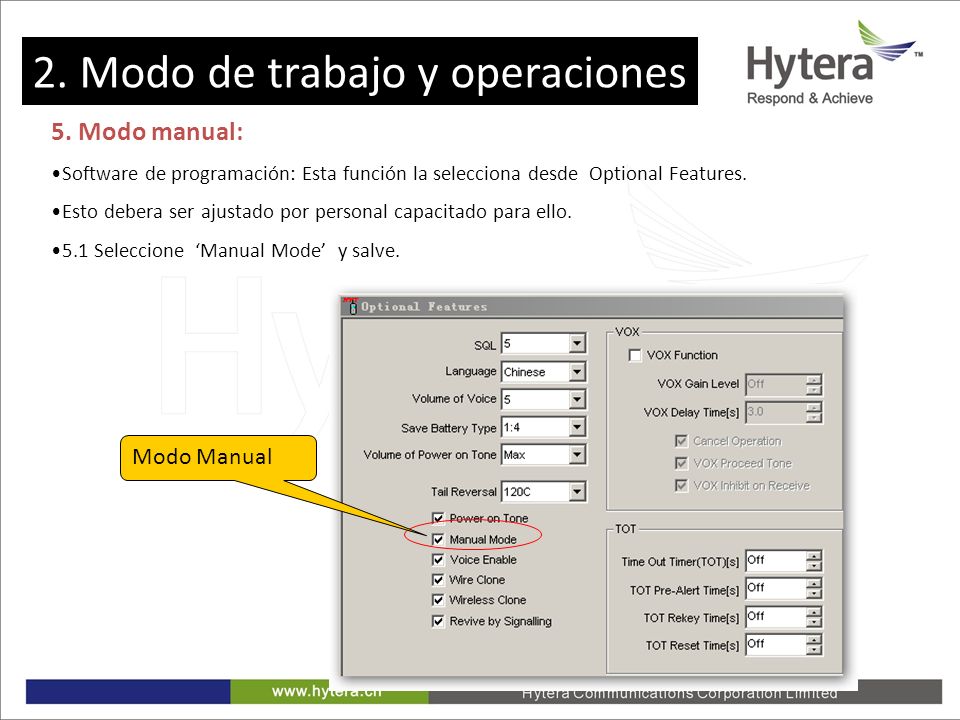

10 2. Working Mode and Operations 5. Modo manual: Software de programación: Esta función la selecciona desde Optional Features. Esto debera ser ajustado por personal capacitado para ello. 5.1 Seleccione Manual Mode y salve. Modo Manual 2. Modo de trabajo y operaciones

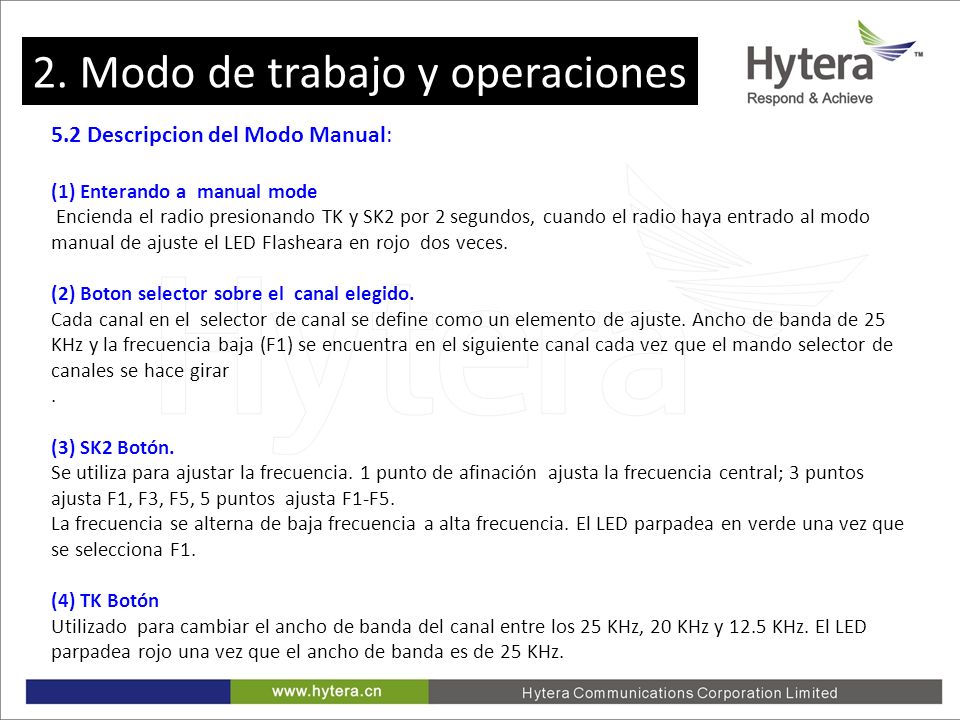

11 2. Working Mode and Operations 5.2 Descripcion del Modo Manual: (1) Enterando a manual mode Encienda el radio presionando TK y SK2 por 2 segundos, cuando el radio haya entrado al modo manual de ajuste el LED Flasheara en rojo dos veces. (2) Boton selector sobre el canal elegido. Cada canal en el selector de canal se define como un elemento de ajuste. Ancho de banda de 25 KHz y la frecuencia baja (F1) se encuentra en el siguiente canal cada vez que el mando selector de canales se hace girar. (3) SK2 Botón. Se utiliza para ajustar la frecuencia. 1 punto de afinación ajusta la frecuencia central; 3 puntos ajusta F1, F3, F5, 5 puntos ajusta F1-F5. La frecuencia se alterna de baja frecuencia a alta frecuencia. El LED parpadea en verde una vez que se selecciona F1. (4) TK Botón Utilizado para cambiar el ancho de banda del canal entre los 25 KHz, 20 KHz y 12.5 KHz. El LED parpadea rojo una vez que el ancho de banda es de 25 KHz. 2. Modo de trabajo y operaciones

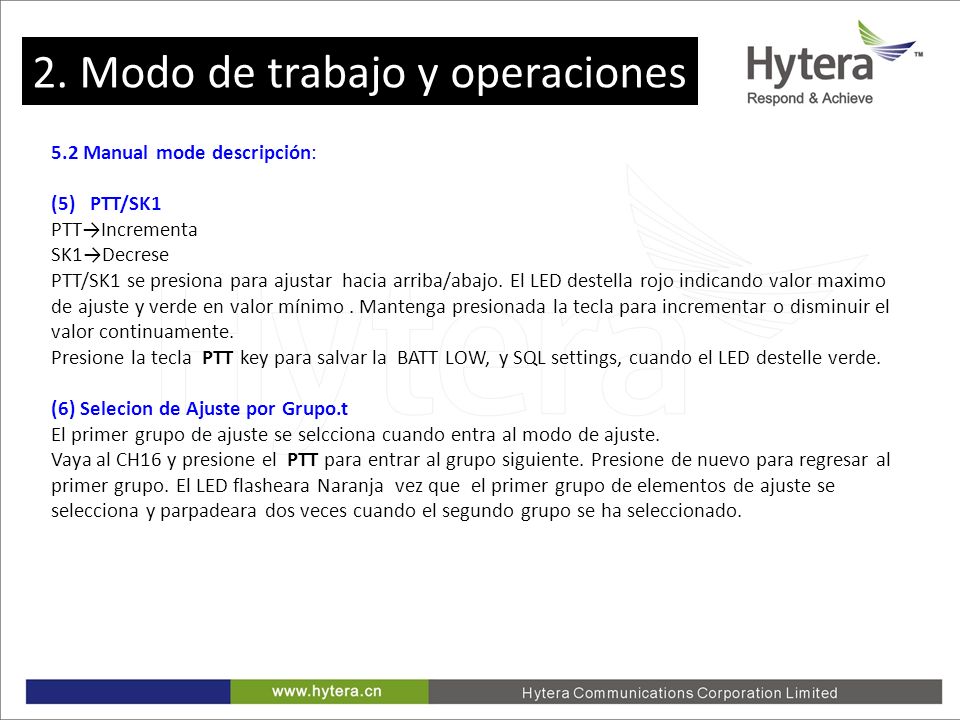

12 2. Working Mode and Operations 5.2 Manual mode descripción: (5) PTT/SK1 PTTIncrementa SK1Decrese PTT/SK1 se presiona para ajustar hacia arriba/abajo. El LED destella rojo indicando valor maximo de ajuste y verde en valor mínimo. Mantenga presionada la tecla para incrementar o disminuir el valor continuamente. Presione la tecla PTT key para salvar la BATT LOW, y SQL settings, cuando el LED destelle verde. (6) Selecion de Ajuste por Grupo.t El primer grupo de ajuste se selcciona cuando entra al modo de ajuste. Vaya al CH16 y presione el PTT para entrar al grupo siguiente. Presione de nuevo para regresar al primer grupo. El LED flasheara Naranja vez que el primer grupo de elementos de ajuste se selecciona y parpadeara dos veces cuando el segundo grupo se ha seleccionado. 2. Modo de trabajo y operaciones

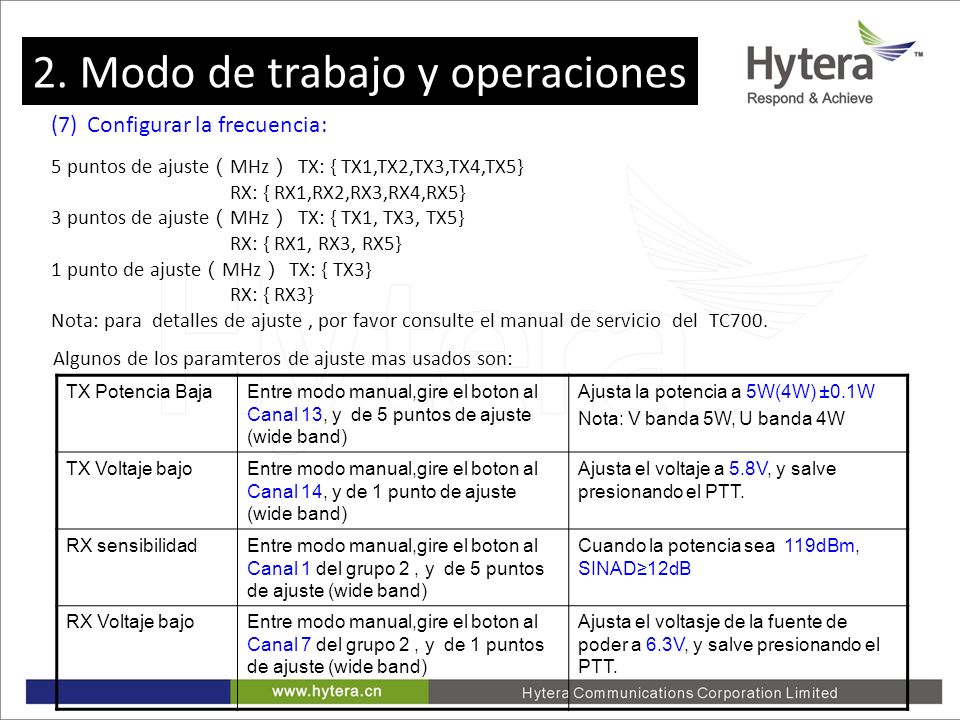

13 2. Working Mode and Operations (7)Configurar la frecuencia: 5 puntos de ajuste MHz TX: { TX1,TX2,TX3,TX4,TX5} RX: { RX1,RX2,RX3,RX4,RX5} 3 puntos de ajuste MHz TX: { TX1, TX3, TX5} RX: { RX1, RX3, RX5} 1 punto de ajuste MHz TX: { TX3} RX: { RX3} Nota: para detalles de ajuste, por favor consulte el manual de servicio del TC700. Algunos de los paramteros de ajuste mas usados son: TX Potencia BajaEntre modo manual,gire el boton al Canal 13, y de 5 puntos de ajuste (wide band) Ajusta la potencia a 5W(4W) ±0.1W Nota: V banda 5W, U banda 4W TX Voltaje bajoEntre modo manual,gire el boton al Canal 14, y de 1 punto de ajuste (wide band) Ajusta el voltaje a 5.8V, y salve presionando el PTT. RX sensibilidadEntre modo manual,gire el boton al Canal 1 del grupo 2, y de 5 puntos de ajuste (wide band) Cuando la potencia sea 119dBm, SINAD12dB RX Voltaje bajoEntre modo manual,gire el boton al Canal 7 del grupo 2, y de 1 puntos de ajuste (wide band) Ajusta el voltasje de la fuente de poder a 6.3V, y salve presionando el PTT. 2. Modo de trabajo y operaciones

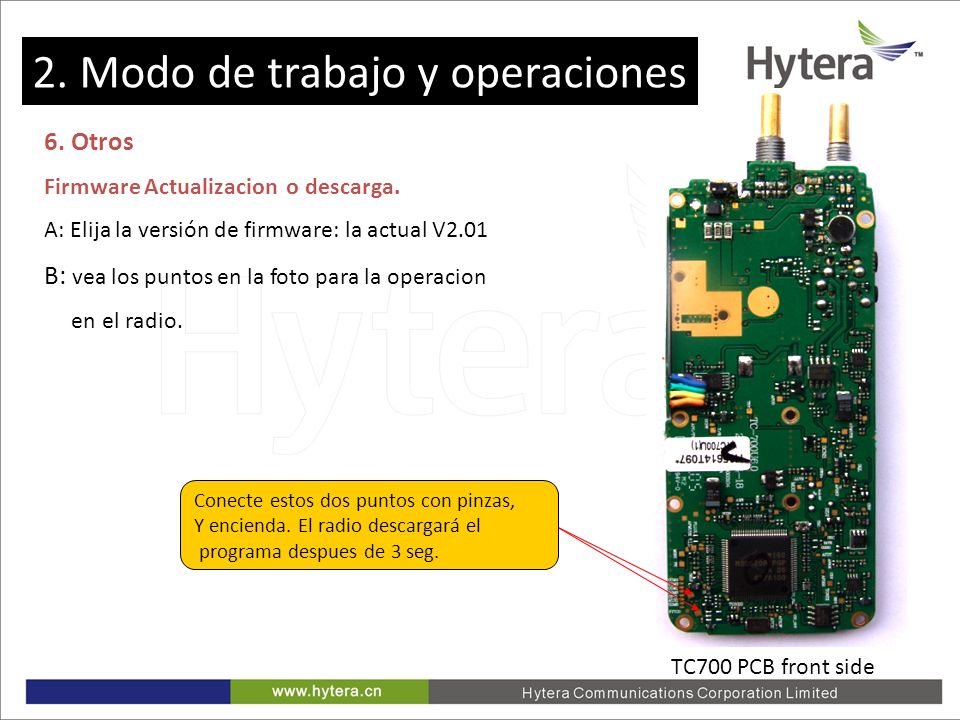

14 2. Working Mode and Operations 6. Otros Firmware Actualizacion o descarga. A: Elija la versión de firmware: la actual V2.01 B: vea los puntos en la foto para la operacion en el radio. Conecte estos dos puntos con pinzas, Y encienda. El radio descargará el programa despues de 3 seg. TC700 PCB front side 2. Modo de trabajo y operaciones

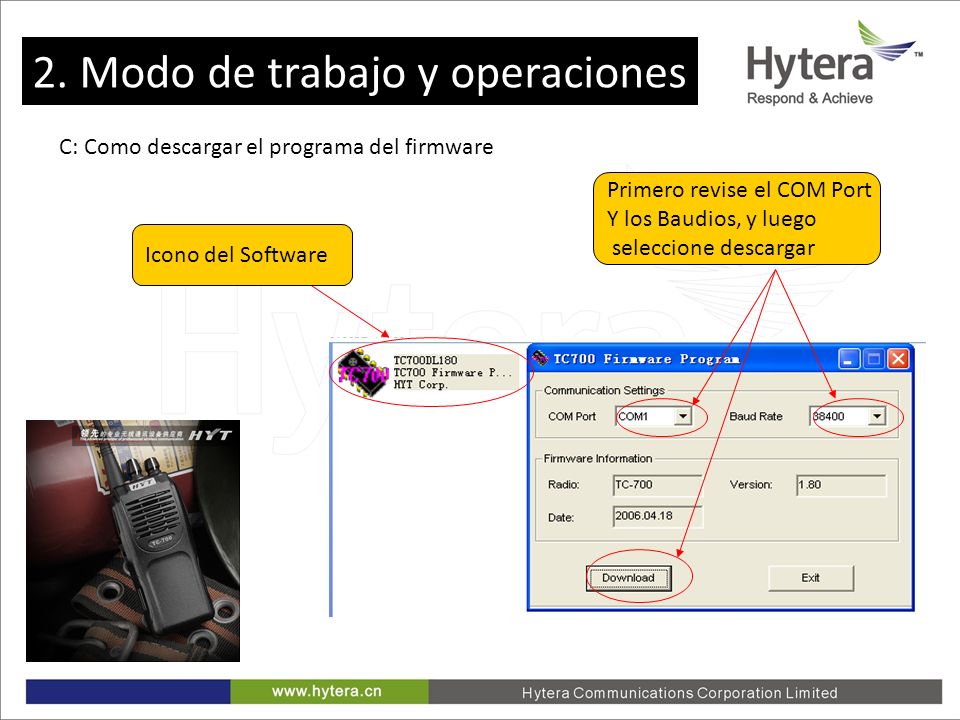

15 2. Working Mode and Operations C: Como descargar el programa del firmware Icono del Software Primero revise el COM Port Y los Baudios, y luego seleccione descargar 2. Modo de trabajo y operaciones

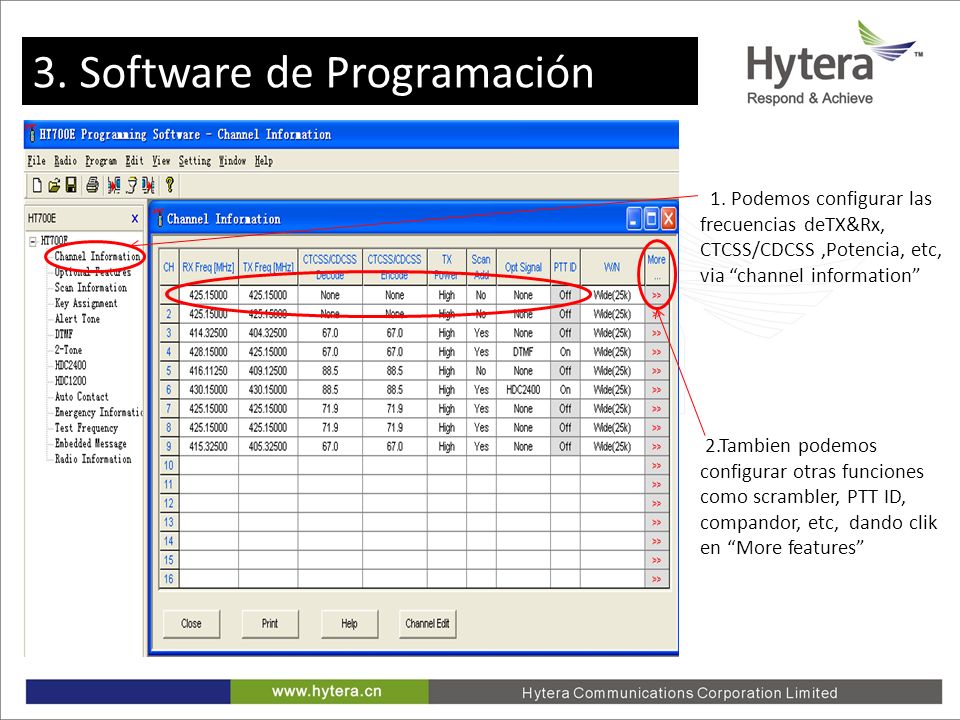

16 3. Programming software 2.Tambien podemos configurar otras funciones como scrambler, PTT ID, compandor, etc, dando clik en More features 1. Podemos configurar las frecuencias deTX&Rx, CTCSS/CDCSS,Potencia, etc, via channel information 3. Software de Programación

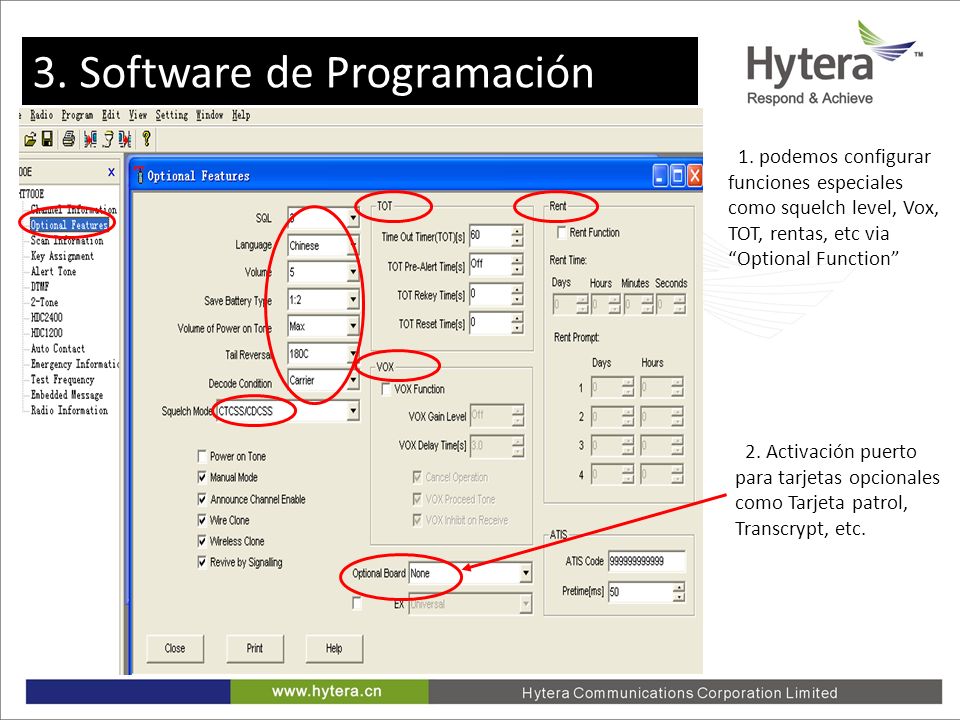

17 3. Programming software 1. podemos configurar funciones especiales como squelch level, Vox, TOT, rentas, etc via Optional Function 2. Activación puerto para tarjetas opcionales como Tarjeta patrol, Transcrypt, etc. 3. Software de Programación

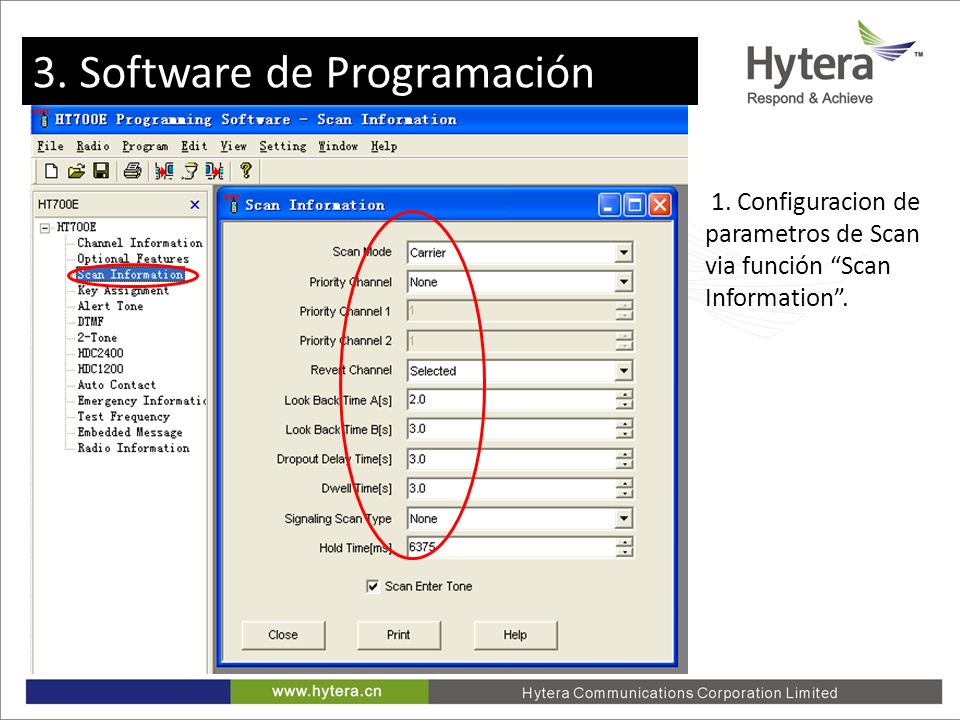

18 3. Programming software 1. Configuracion de parametros de Scan via función Scan Information. 3. Software de Programación

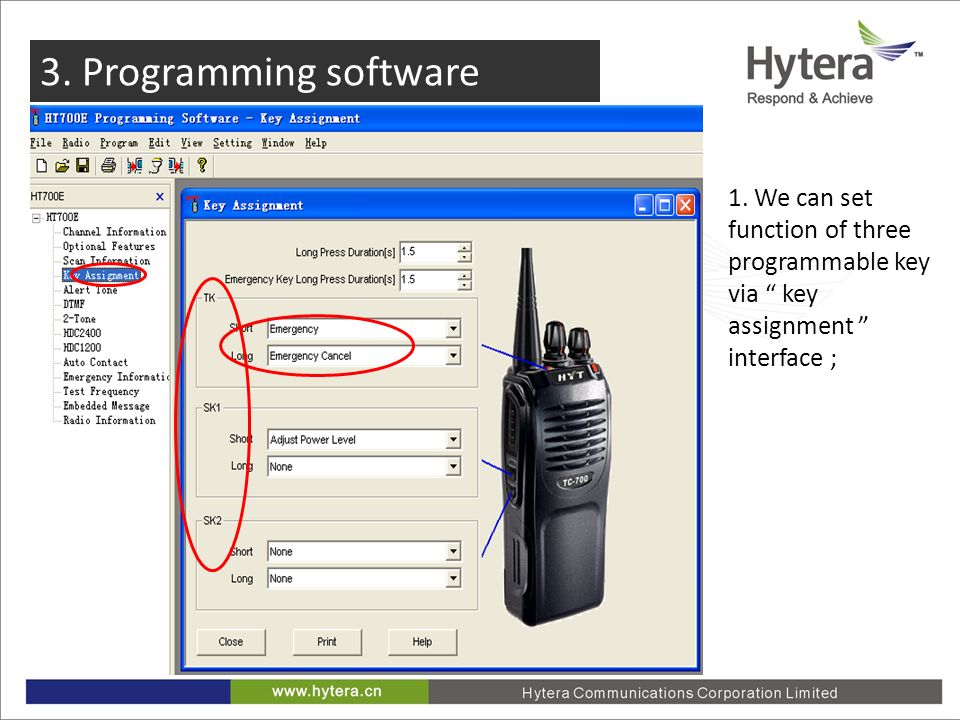

19 3. Programming software 1. We can set function of three programmable key via key assignment interface ;

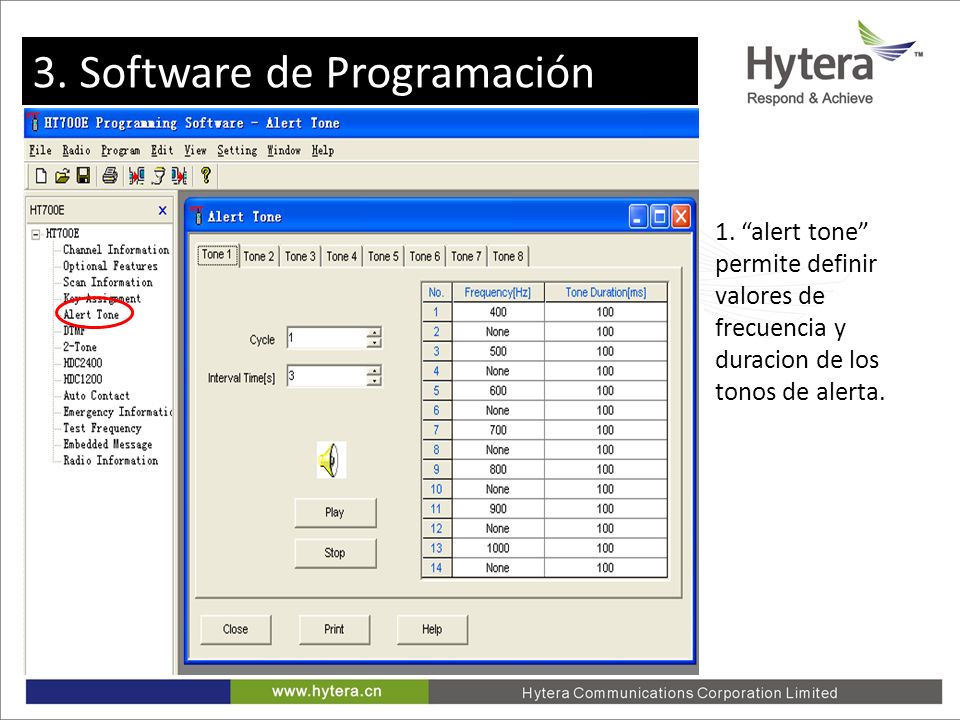

20 3. Programming software 1. alert tone permite definir valores de frecuencia y duracion de los tonos de alerta. 3. Software de Programación

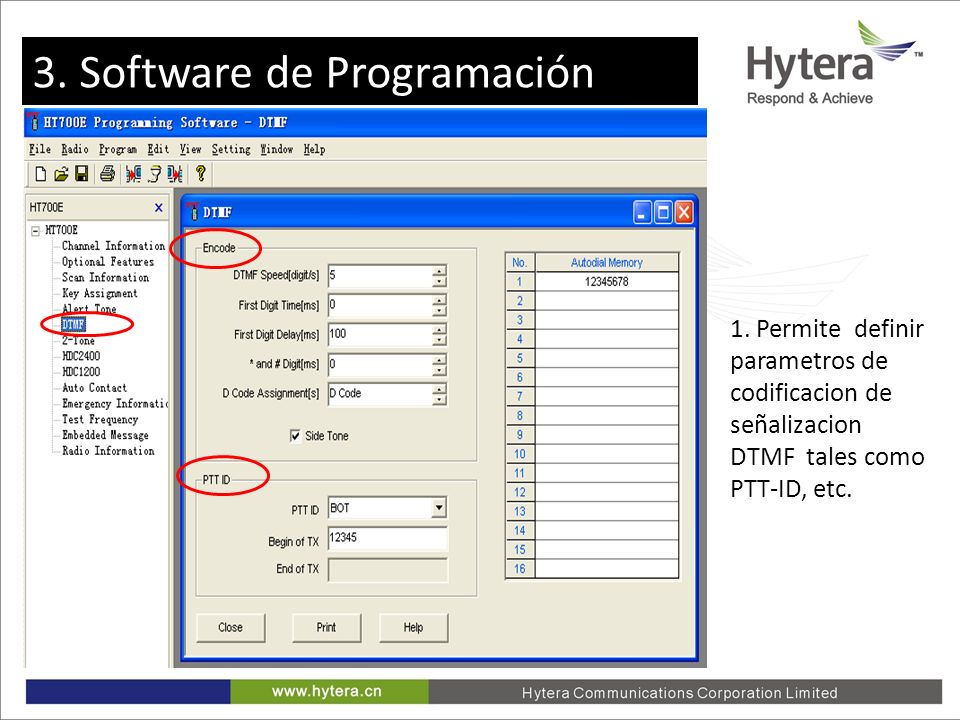

21 3. Programming software 1. Permite definir parametros de codificacion de señalizacion DTMF tales como PTT-ID, etc. 3. Software de Programación

22 3. Programming software 1. Podemos definir parametros de decodificacion en 2-tonos. 3. Software de Programación

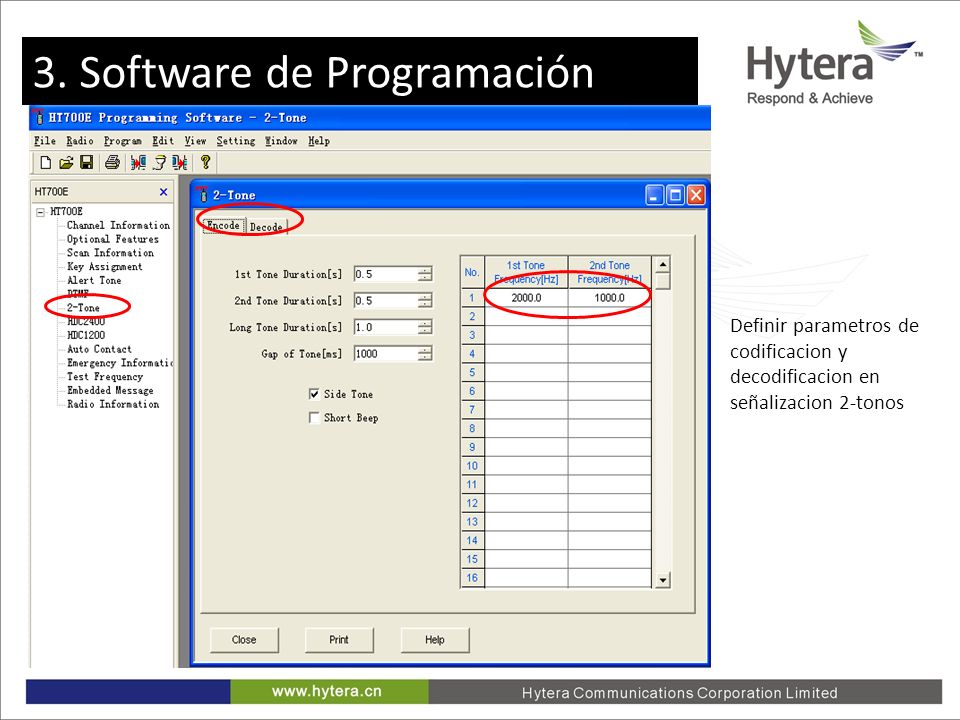

23 3. Programming software Definir parametros de codificacion y decodificacion en señalizacion 2-tonos 3. Software de Programación

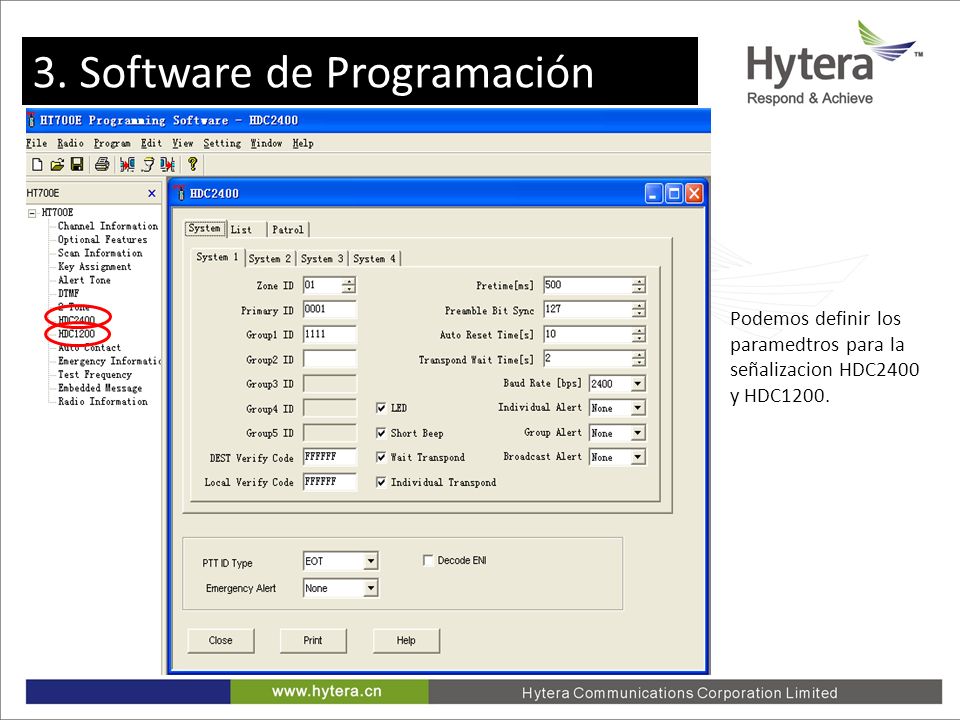

24 3. Programming software Podemos definir los paramedtros para la señalizacion HDC2400 y HDC Software de Programación

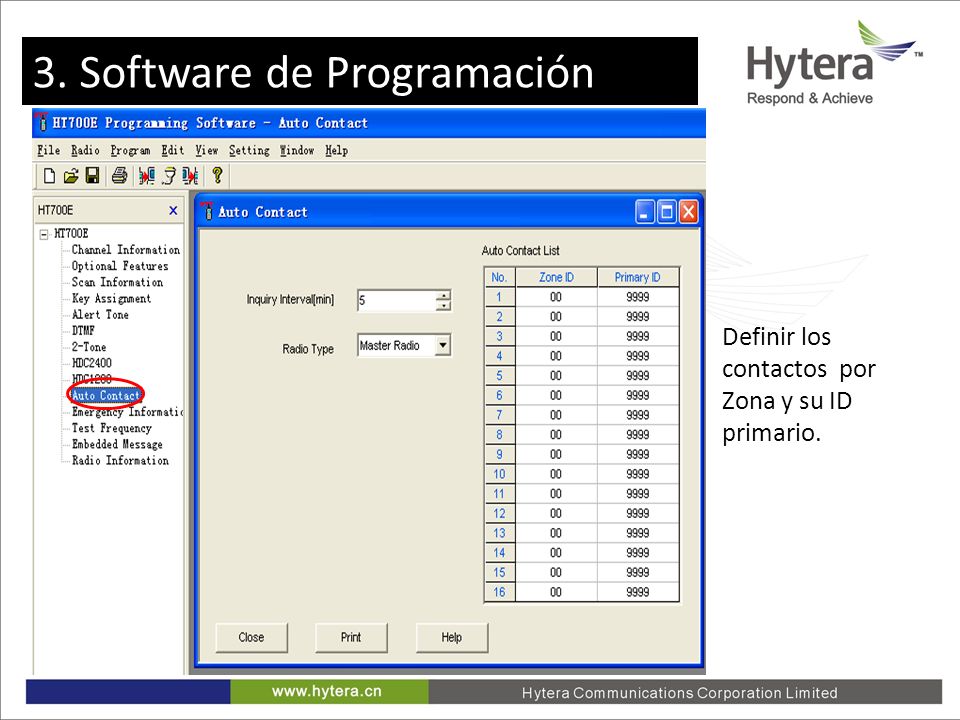

25 3. Programming software Definir los contactos por Zona y su ID primario. 3. Software de Programación

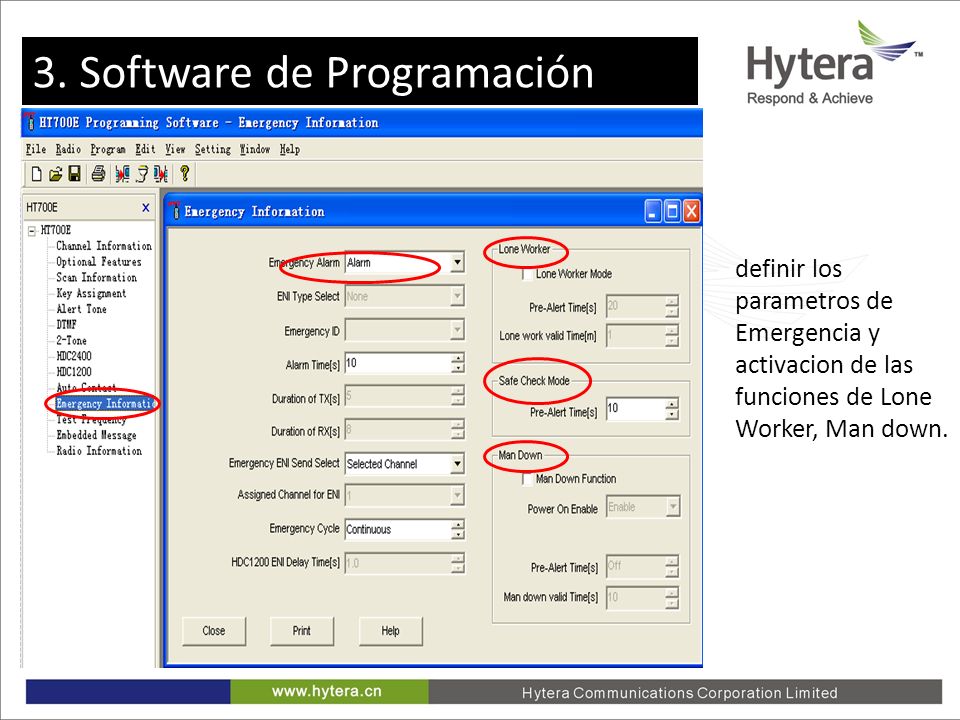

26 3. Programming software definir los parametros de Emergencia y activacion de las funciones de Lone Worker, Man down. 3. Software de Programación

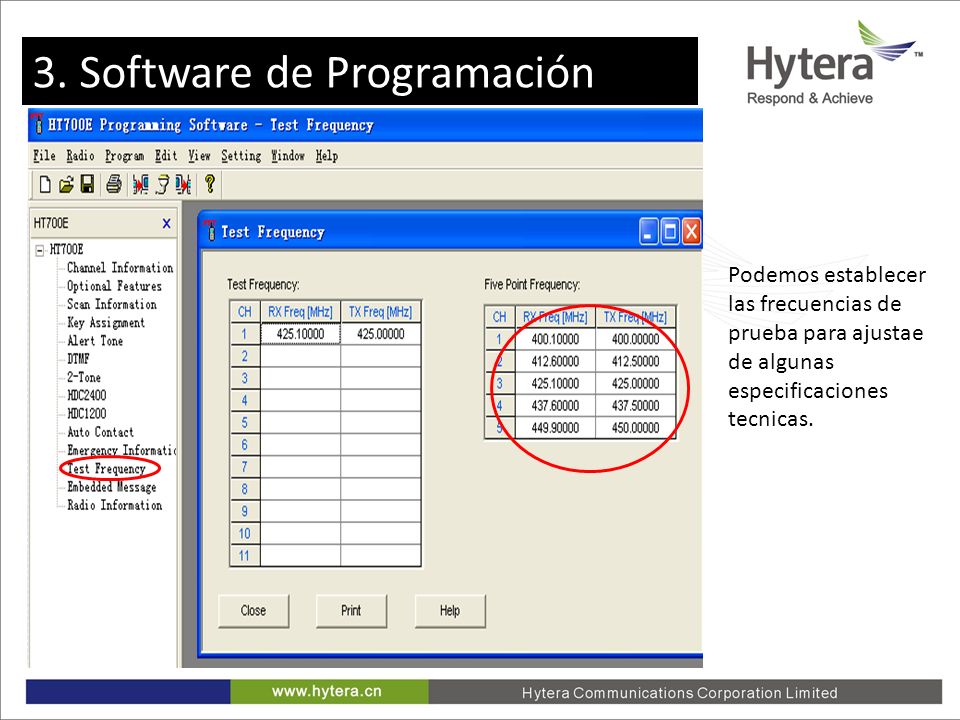

27 3. Programming software Podemos establecer las frecuencias de prueba para ajustae de algunas especificaciones tecnicas. 3. Software de Programación

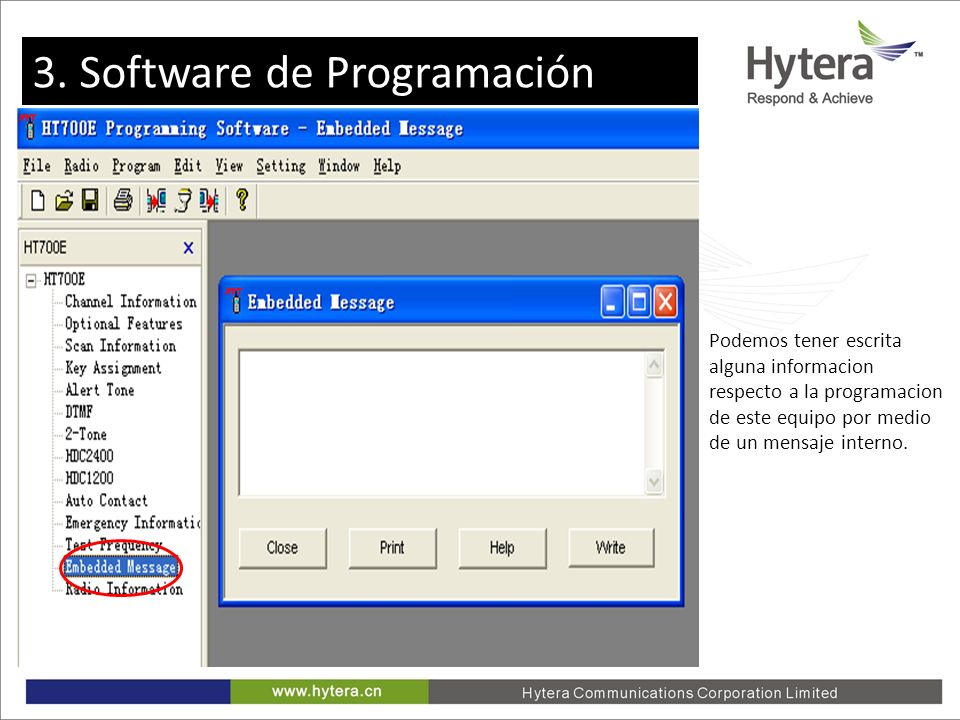

28 3. Programming software Podemos tener escrita alguna informacion respecto a la programacion de este equipo por medio de un mensaje interno. 3. Software de Programación

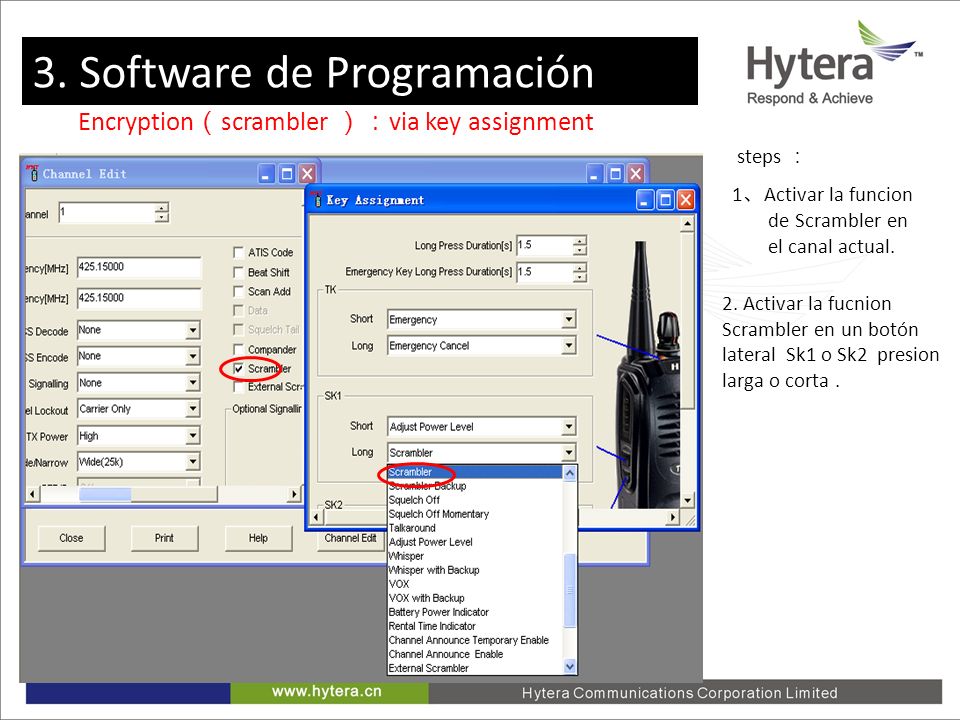

29 3. Programming software steps 1 Activar la funcion de Scrambler en el canal actual. Encryption scrambler via key assignment 3. Software de Programación 2. Activar la fucnion Scrambler en un botón lateral Sk1 o Sk2 presion larga o corta.

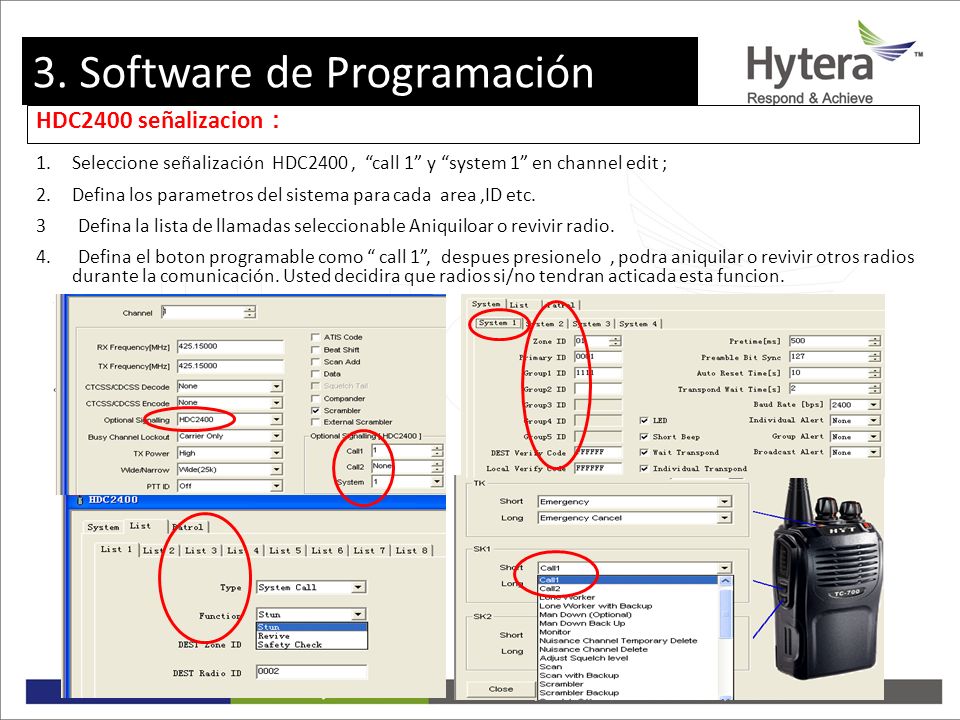

30 3. Programming software HDC2400 señalizacion 1.Seleccione señalización HDC2400, call 1 y system 1 en channel edit ; 2.Defina los parametros del sistema para cada area,ID etc. 3 Defina la lista de llamadas seleccionable Aniquiloar o revivir radio. 4. Defina el boton programable como call 1, despues presionelo, podra aniquilar o revivir otros radios durante la comunicación. Usted decidira que radios si/no tendran acticada esta funcion. 3. Software de Programación

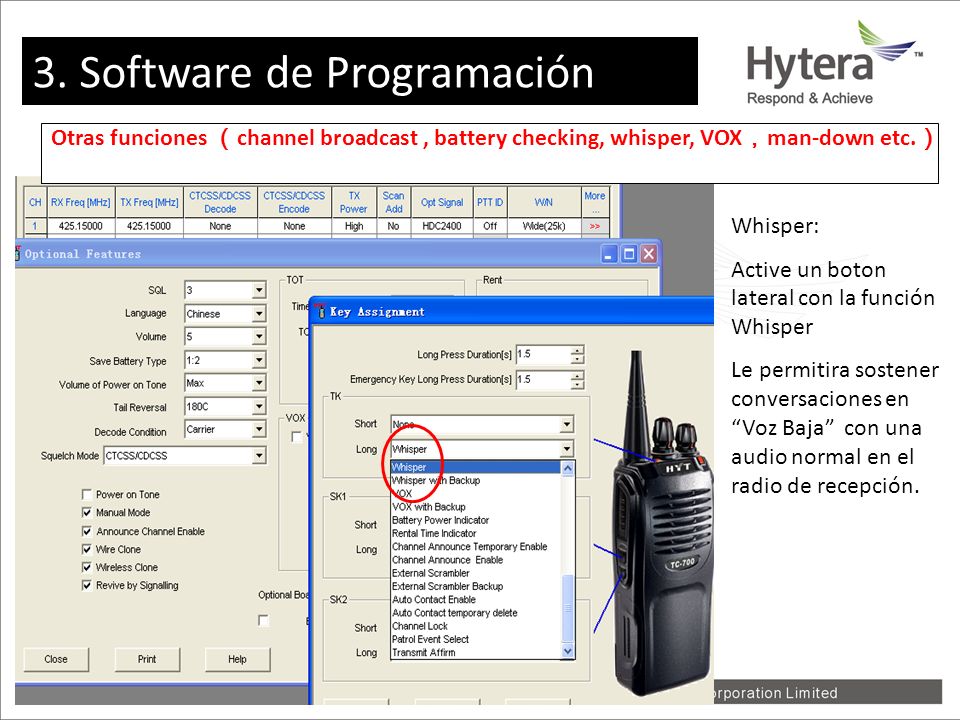

31 3. Programming software Otras funciones channel broadcast, battery checking, whisper, VOX man-down etc. Whisper: Active un boton lateral con la función Whisper Le permitira sostener conversaciones en Voz Baja con una audio normal en el radio de recepción. 3. Software de Programación

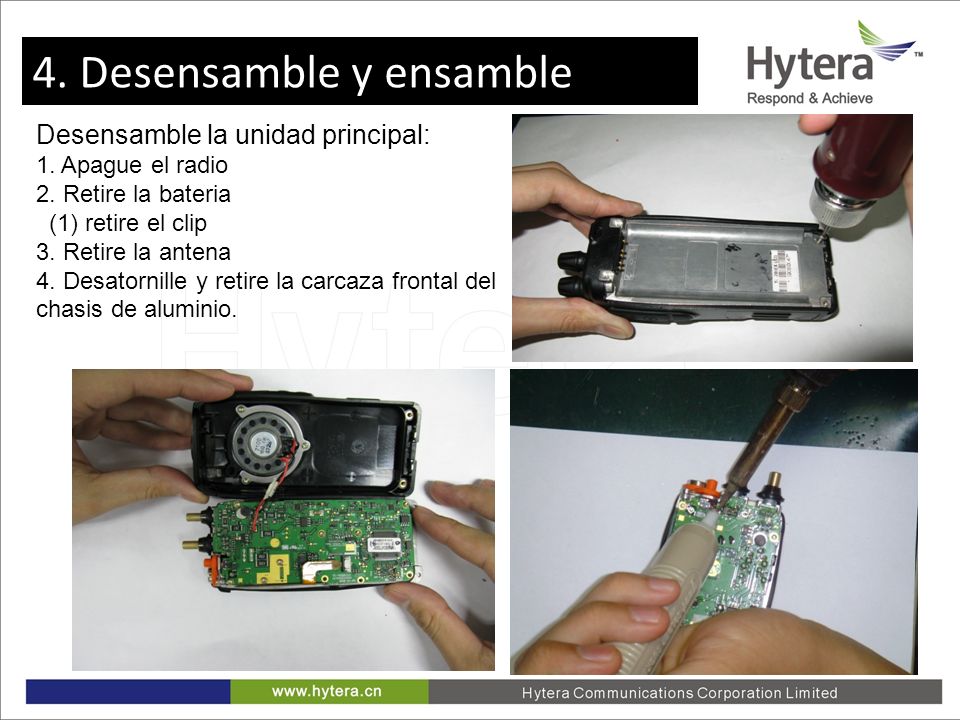

32 4. Disassemble and Assemble Desensamble la unidad principal: 1. Apague el radio 2. Retire la bateria (1) retire el clip 3. Retire la antena 4. Desatornille y retire la carcaza frontal del chasis de aluminio. 4. Desensamble y ensamble

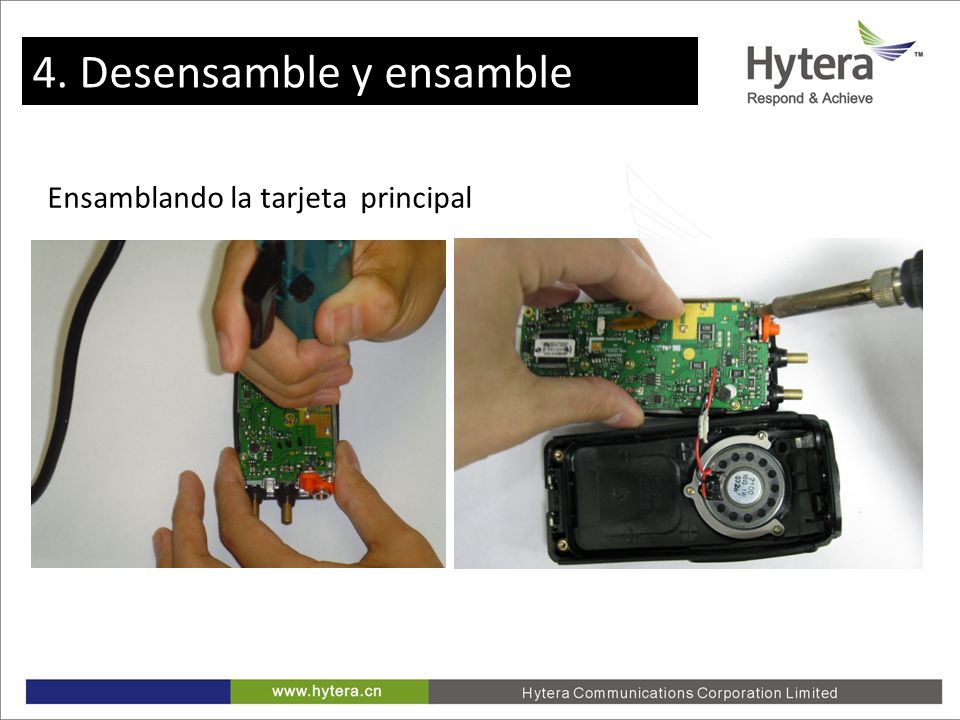

33 4. Disassemble and Assemble Ensamblando la tarjeta principal 4. Desensamble y ensamble

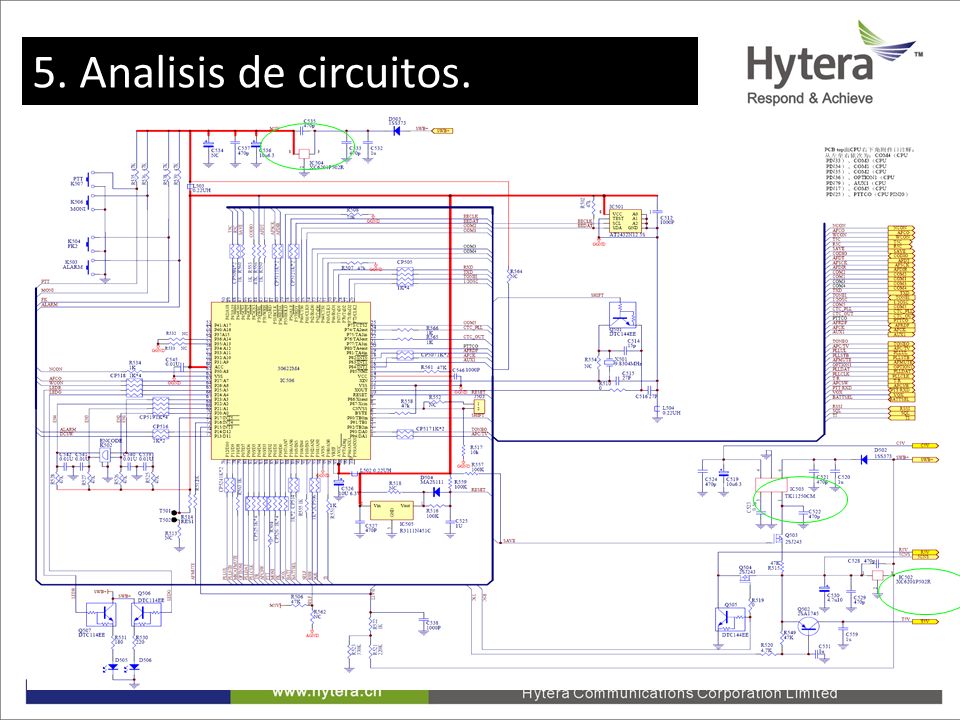

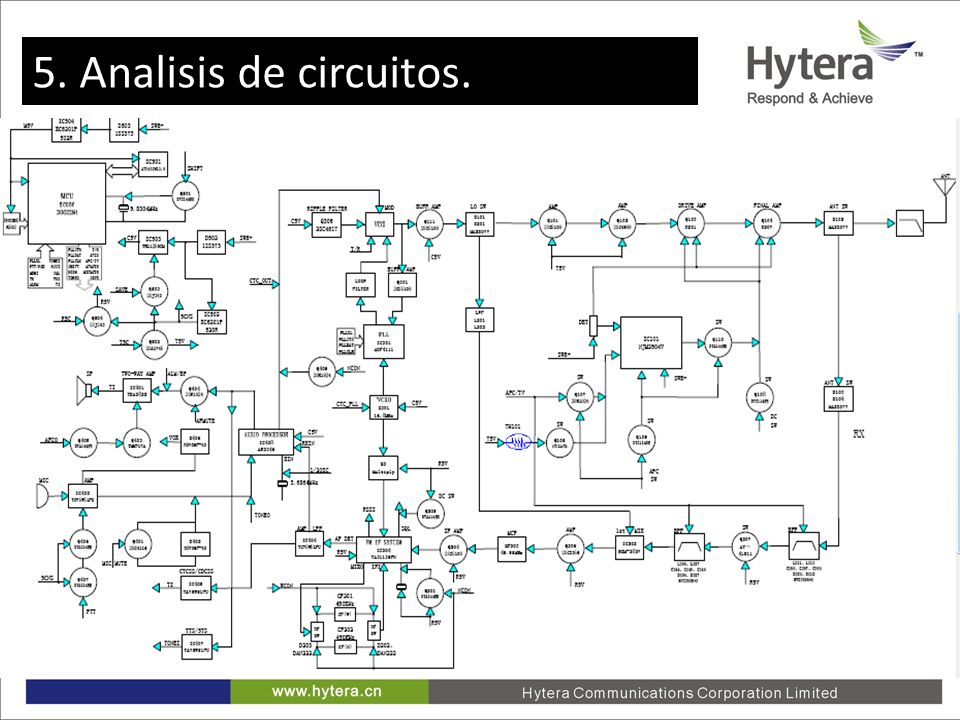

34 5. Circuit Analysis 1. Radio Circuit Diagram 5. Analisis de circuitos.

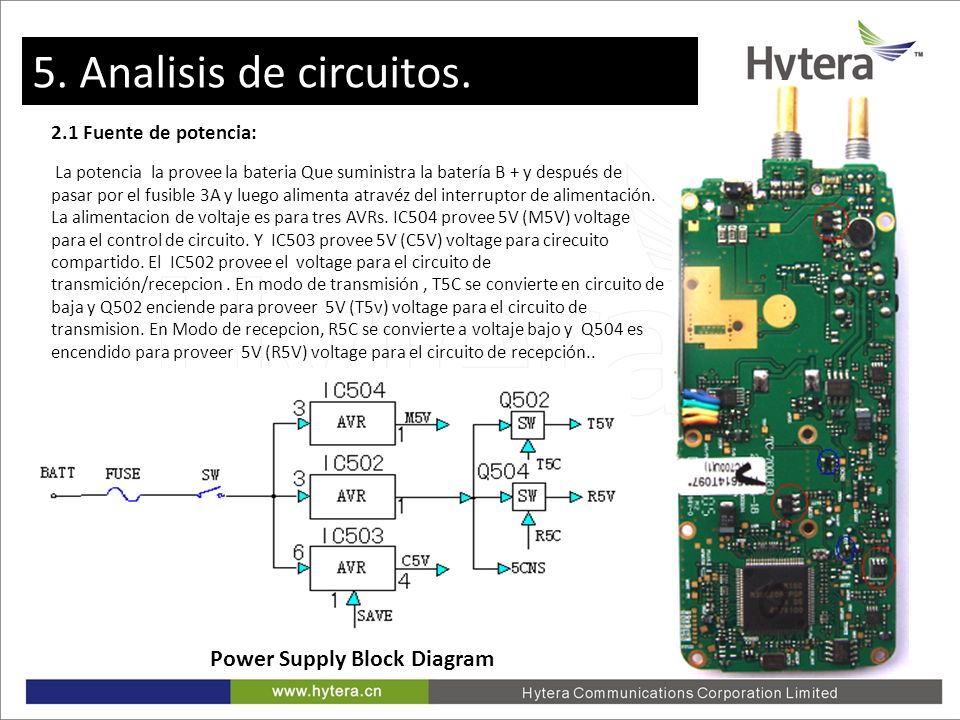

35 5. Circuit Analysis 2. Circuit Description 2.1 Fuente de potencia: Power Supply Block Diagram La potencia la provee la bateria Que suministra la batería B + y después de pasar por el fusible 3A y luego alimenta atravéz del interruptor de alimentación. La alimentacion de voltaje es para tres AVRs. IC504 provee 5V (M5V) voltage para el control de circuito. Y IC503 provee 5V (C5V) voltage para cirecuito compartido. El IC502 provee el voltage para el circuito de transmición/recepcion. En modo de transmisión, T5C se convierte en circuito de baja y Q502 enciende para proveer 5V (T5v) voltage para el circuito de transmision. En Modo de recepcion, R5C se convierte a voltaje bajo y Q504 es encendido para proveer 5V (R5V) voltage para el circuito de recepción.. 5. Analisis de circuitos.

36 5. Circuit Analysis 5. Analisis de circuitos.

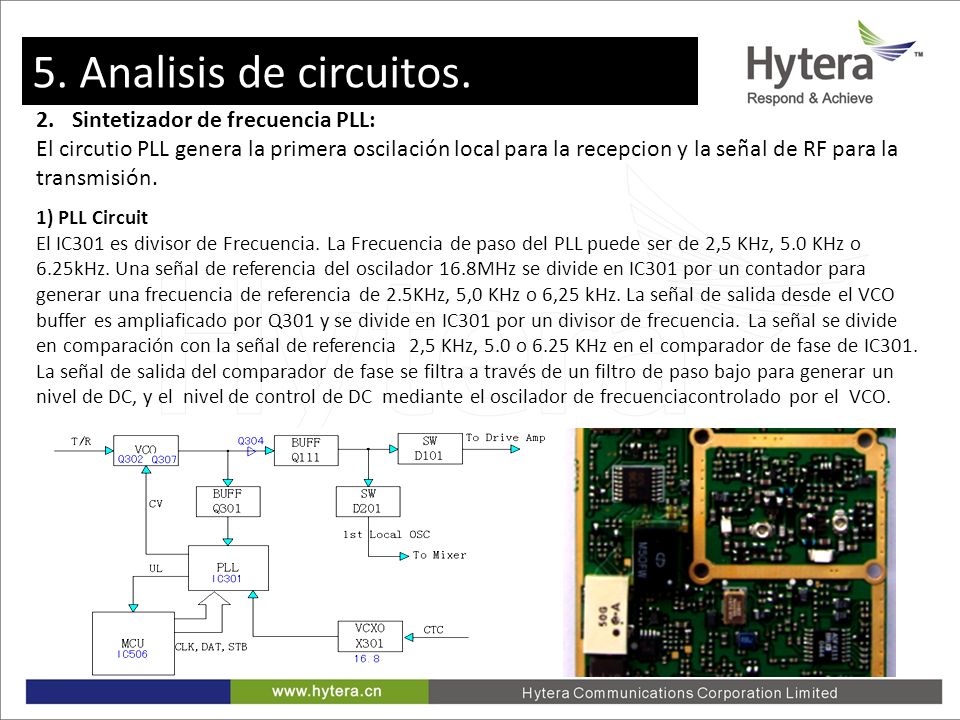

37 5. Circuit Analysis 2.Sintetizador de frecuencia PLL: El circutio PLL genera la primera oscilación local para la recepcion y la señal de RF para la transmisión. 1) PLL Circuit El IC301 es divisor de Frecuencia. La Frecuencia de paso del PLL puede ser de 2,5 KHz, 5.0 KHz o 6.25kHz. Una señal de referencia del oscilador 16.8MHz se divide en IC301 por un contador para generar una frecuencia de referencia de 2.5KHz, 5,0 KHz o 6,25 kHz. La señal de salida desde el VCO buffer es ampliaficado por Q301 y se divide en IC301 por un divisor de frecuencia. La señal se divide en comparación con la señal de referencia 2,5 KHz, 5.0 o 6.25 KHz en el comparador de fase de IC301. La señal de salida del comparador de fase se filtra a través de un filtro de paso bajo para generar un nivel de DC, y el nivel de control de DC mediante el oscilador de frecuenciacontrolado por el VCO. 5. Analisis de circuitos.

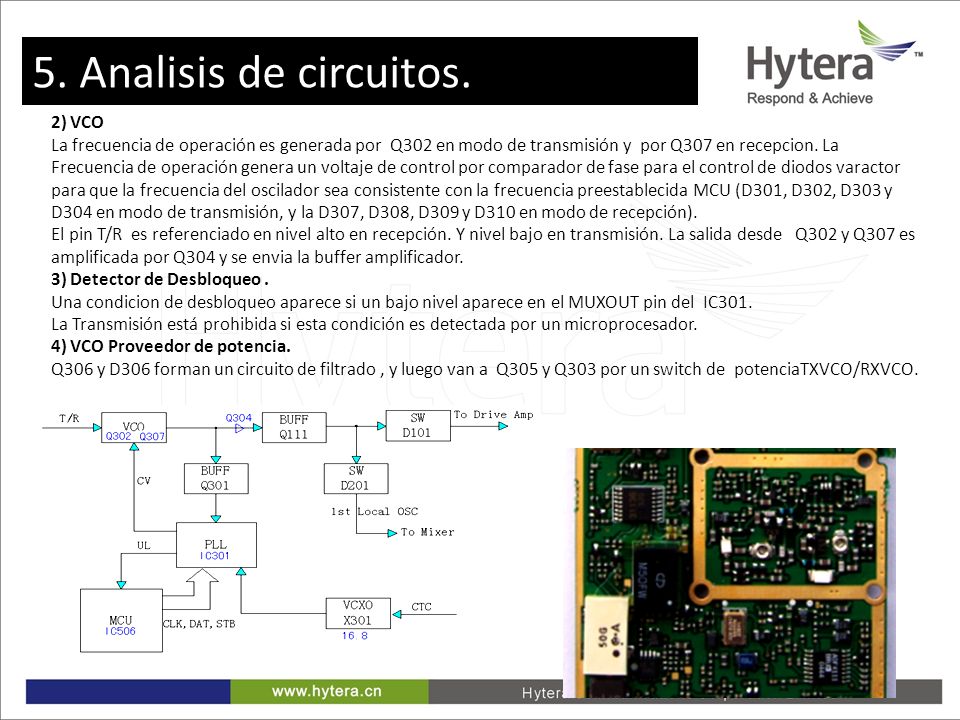

38 5. Circuit Analysis 2) VCO La frecuencia de operación es generada por Q302 en modo de transmisión y por Q307 en recepcion. La Frecuencia de operación genera un voltaje de control por comparador de fase para el control de diodos varactor para que la frecuencia del oscilador sea consistente con la frecuencia preestablecida MCU (D301, D302, D303 y D304 en modo de transmisión, y la D307, D308, D309 y D310 en modo de recepción). El pin T/R es referenciado en nivel alto en recepción. Y nivel bajo en transmisión. La salida desde Q302 y Q307 es amplificada por Q304 y se envia la buffer amplificador. 3) Detector de Desbloqueo. Una condicion de desbloqueo aparece si un bajo nivel aparece en el MUXOUT pin del IC301. La Transmisión está prohibida si esta condición es detectada por un microprocesador. 4) VCO Proveedor de potencia. Q306 y D306 forman un circuito de filtrado, y luego van a Q305 y Q303 por un switch de potenciaTXVCO/RXVCO. 5. Analisis de circuitos.

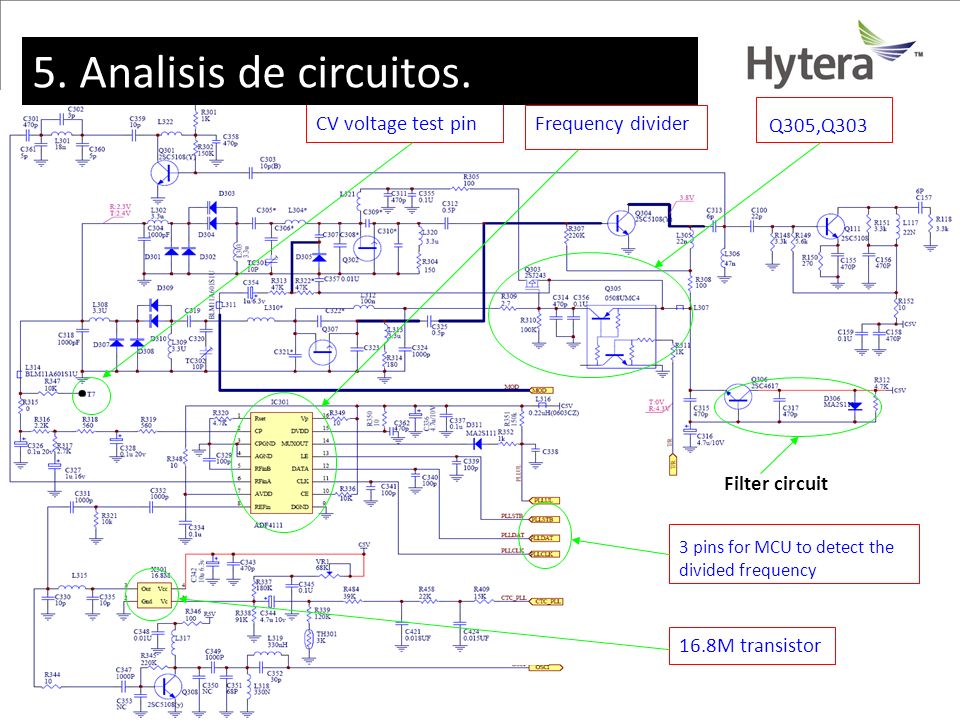

39 5. Circuit Analysis Filter circuit Q305,Q303 3 pins for MCU to detect the divided frequency CV voltage test pin 16.8M transistor Frequency divider 5. Analisis de circuitos.

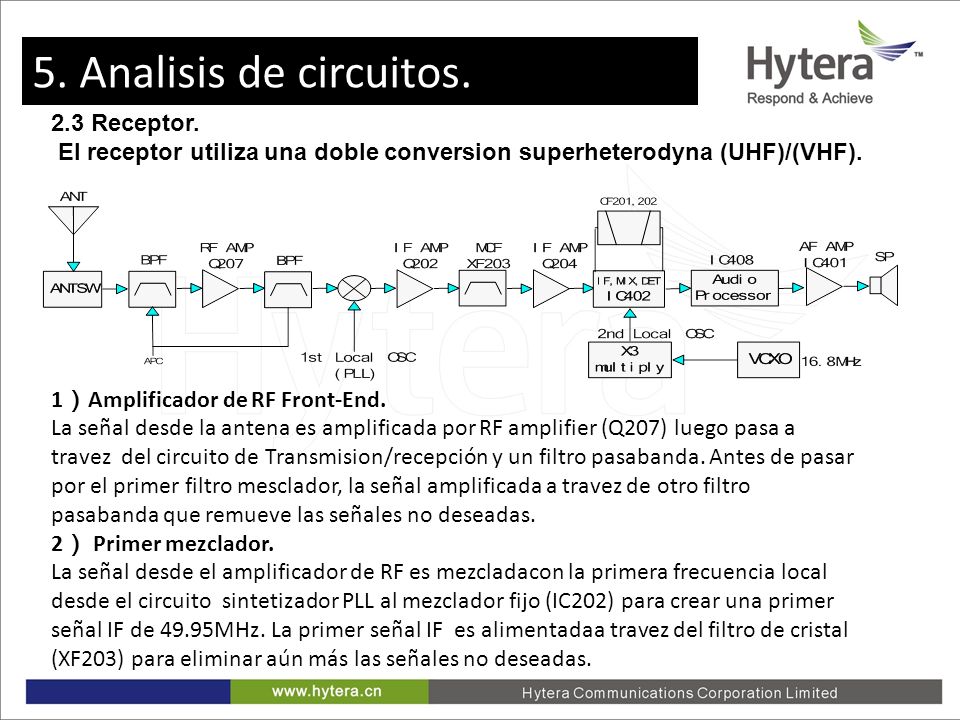

40 5. Circuit Analysis 2.3 Receptor. El receptor utiliza una doble conversion superheterodyna (UHF)/(VHF). 1 Amplificador de RF Front-End. La señal desde la antena es amplificada por RF amplifier (Q207) luego pasa a travez del circuito de Transmision/recepción y un filtro pasabanda. Antes de pasar por el primer filtro mesclador, la señal amplificada a travez de otro filtro pasabanda que remueve las señales no deseadas. 2 Primer mezclador. La señal desde el amplificador de RF es mezcladacon la primera frecuencia local desde el circuito sintetizador PLL al mezclador fijo (IC202) para crear una primer señal IF de 49.95MHz. La primer señal IF es alimentadaa travez del filtro de cristal (XF203) para eliminar aún más las señales no deseadas. 5. Analisis de circuitos.

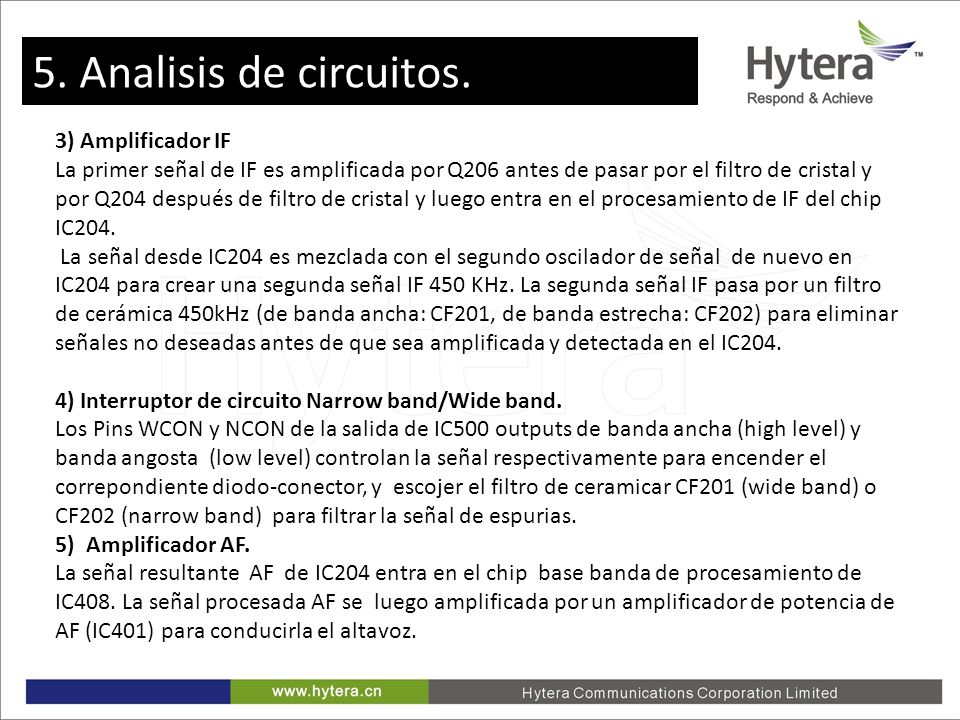

41 5. Circuit Analysis 3) Amplificador IF La primer señal de IF es amplificada por Q206 antes de pasar por el filtro de cristal y por Q204 después de filtro de cristal y luego entra en el procesamiento de IF del chip IC204. La señal desde IC204 es mezclada con el segundo oscilador de señal de nuevo en IC204 para crear una segunda señal IF 450 KHz. La segunda señal IF pasa por un filtro de cerámica 450kHz (de banda ancha: CF201, de banda estrecha: CF202) para eliminar señales no deseadas antes de que sea amplificada y detectada en el IC204. 4) Interruptor de circuito Narrow band/Wide band. Los Pins WCON y NCON de la salida de IC500 outputs de banda ancha (high level) y banda angosta (low level) controlan la señal respectivamente para encender el correpondiente diodo-conector, y escojer el filtro de ceramicar CF201 (wide band) o CF202 (narrow band) para filtrar la señal de espurias. 5) Amplificador AF. La señal resultante AF de IC204 entra en el chip base banda de procesamiento de IC408. La señal procesada AF se luego amplificada por un amplificador de potencia de AF (IC401) para conducirla el altavoz. 5. Analisis de circuitos.

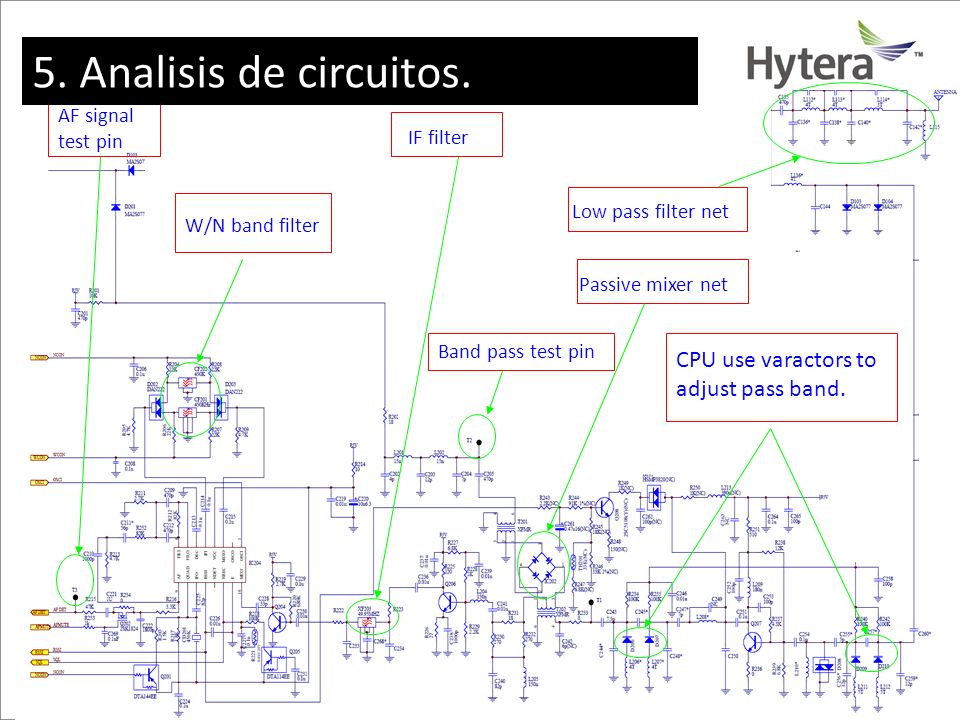

42 5. Circuit Analysis CPU use varactors to adjust pass band. Band pass test pin AF signal test pin W/N band filter Low pass filter net Passive mixer net IF filter 5. Analisis de circuitos.

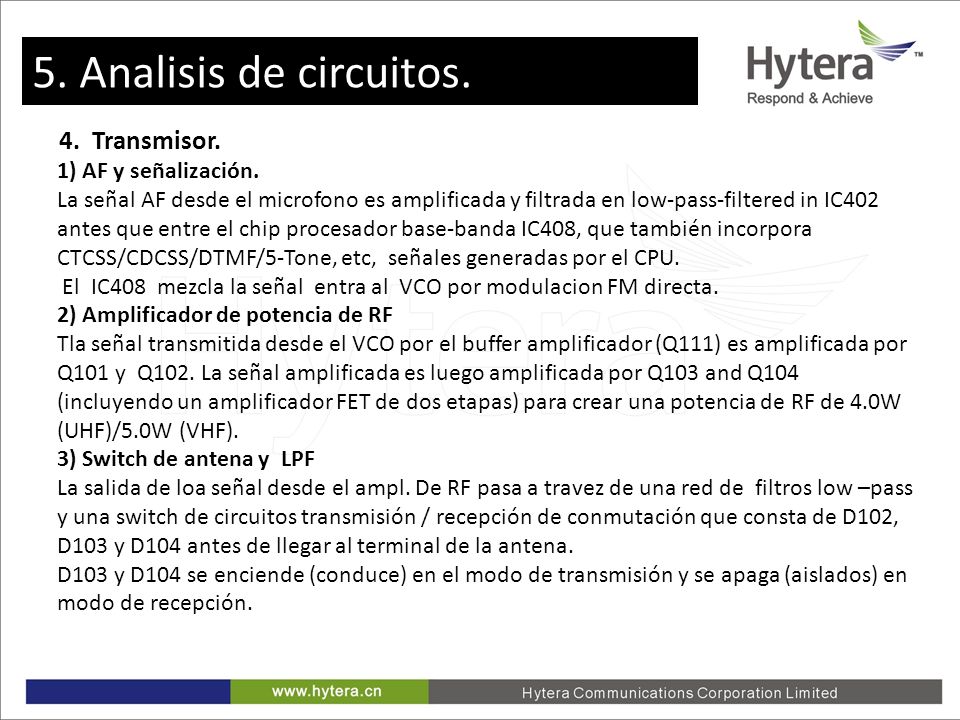

43 5. Circuit Analysis 4. Transmisor. 1) AF y señalización. La señal AF desde el microfono es amplificada y filtrada en low-pass-filtered in IC402 antes que entre el chip procesador base-banda IC408, que también incorpora CTCSS/CDCSS/DTMF/5-Tone, etc, señales generadas por el CPU. El IC408 mezcla la señal entra al VCO por modulacion FM directa. 2) Amplificador de potencia de RF Tla señal transmitida desde el VCO por el buffer amplificador (Q111) es amplificada por Q101 y Q102. La señal amplificada es luego amplificada por Q103 and Q104 (incluyendo un amplificador FET de dos etapas) para crear una potencia de RF de 4.0W (UHF)/5.0W (VHF). 3) Switch de antena y LPF La salida de loa señal desde el ampl. De RF pasa a travez de una red de filtros low –pass y una switch de circuitos transmisión / recepción de conmutación que consta de D102, D103 y D104 antes de llegar al terminal de la antena. D103 y D104 se enciende (conduce) en el modo de transmisión y se apaga (aislados) en modo de recepción. 5. Analisis de circuitos.

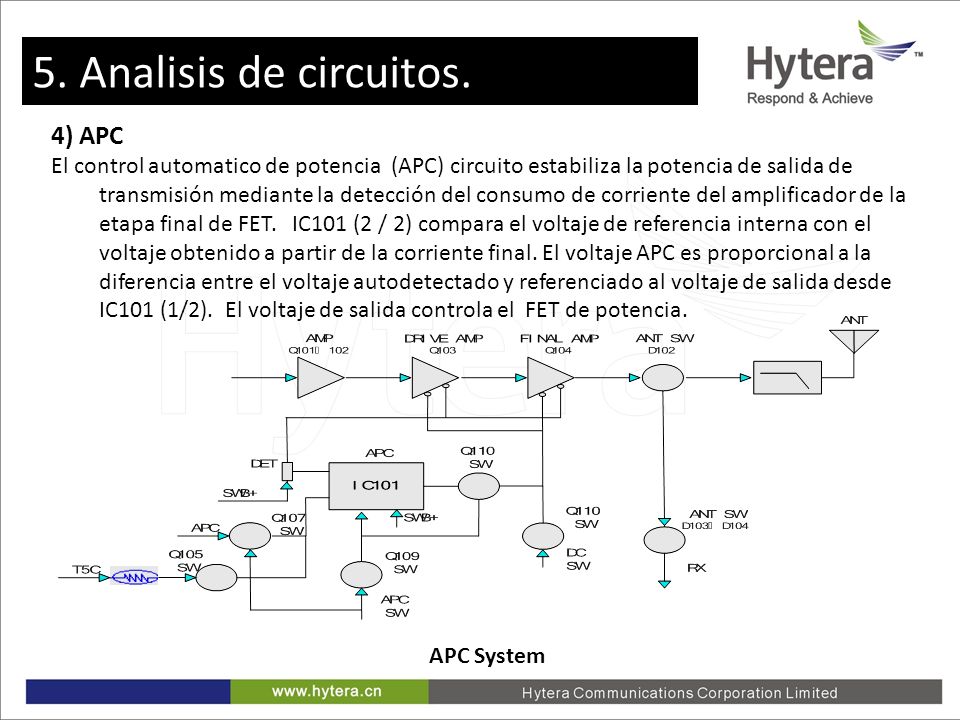

44 5. Circuit Analysis 4) APC El control automatico de potencia (APC) circuito estabiliza la potencia de salida de transmisión mediante la detección del consumo de corriente del amplificador de la etapa final de FET. IC101 (2 / 2) compara el voltaje de referencia interna con el voltaje obtenido a partir de la corriente final. El voltaje APC es proporcional a la diferencia entre el voltaje autodetectado y referenciado al voltaje de salida desde IC101 (1/2). El voltaje de salida controla el FET de potencia. APC System 5. Analisis de circuitos.

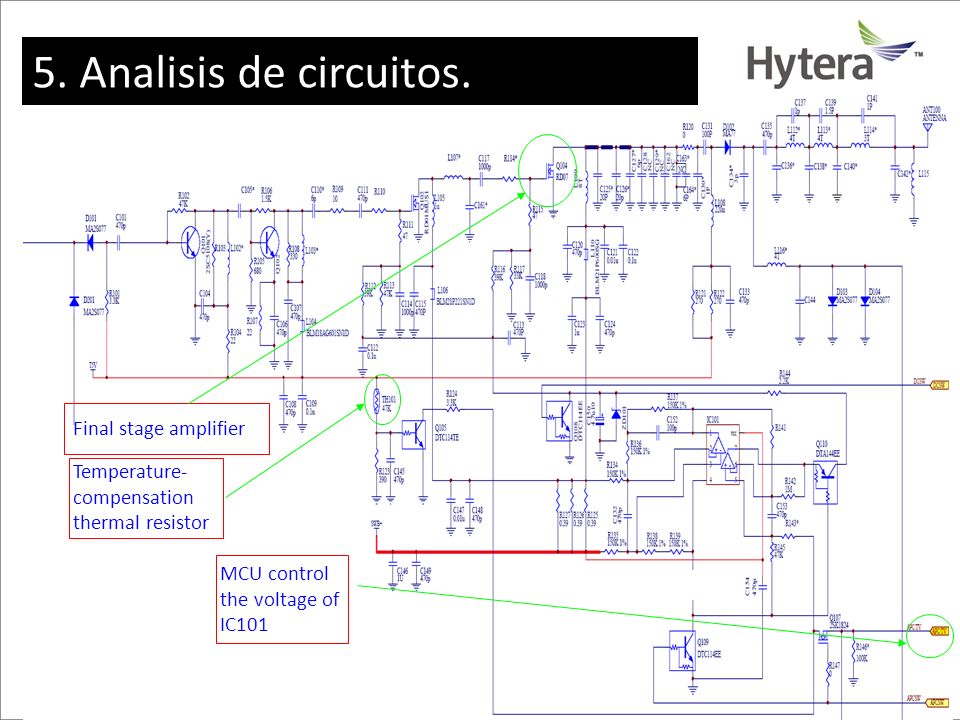

45 5. Circuit Analysis Final stage amplifier Temperature- compensation thermal resistor MCU control the voltage of IC Analisis de circuitos.

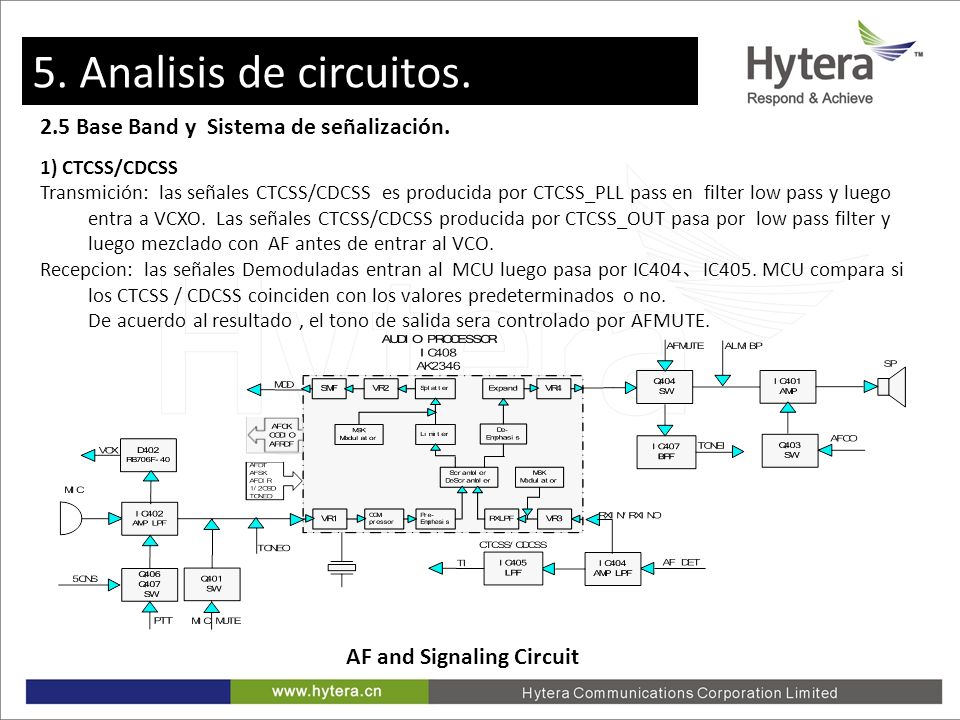

46 5. Circuit Analysis 2.5 Base Band y Sistema de señalización. 1) CTCSS/CDCSS Transmición: las señales CTCSS/CDCSS es producida por CTCSS_PLL pass en filter low pass y luego entra a VCXO. Las señales CTCSS/CDCSS producida por CTCSS_OUT pasa por low pass filter y luego mezclado con AF antes de entrar al VCO. Recepcion: las señales Demoduladas entran al MCU luego pasa por IC404 IC405. MCU compara si los CTCSS / CDCSS coinciden con los valores predeterminados o no. De acuerdo al resultado, el tono de salida sera controlado por AFMUTE. AF and Signaling Circuit 5. Analisis de circuitos.

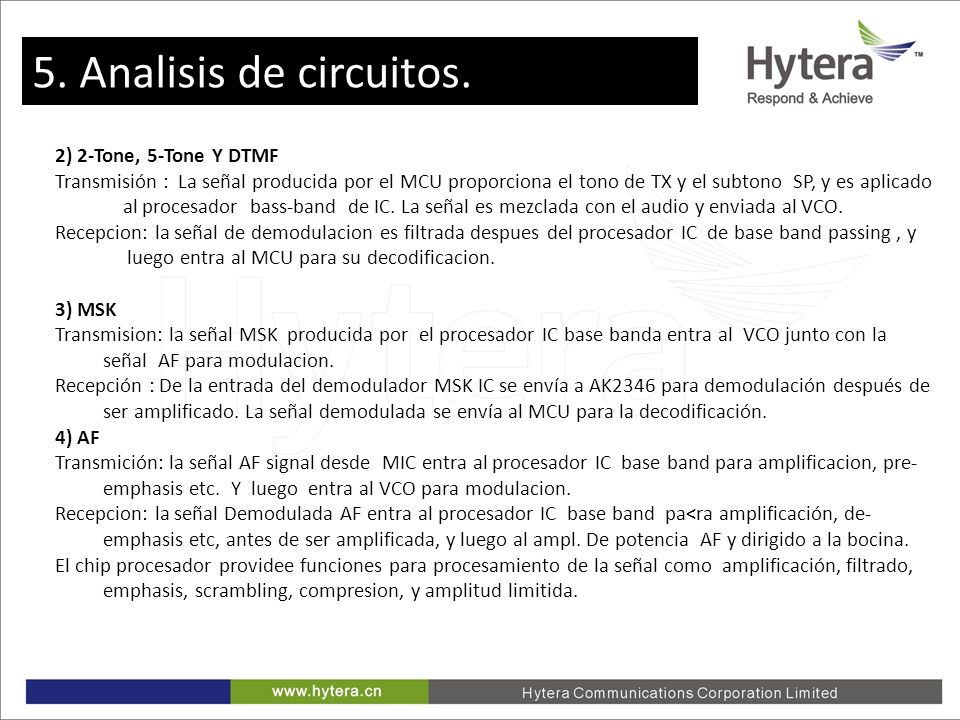

47 5. Circuit Analysis 2) 2-Tone, 5-Tone Y DTMF Transmisión : La señal producida por el MCU proporciona el tono de TX y el subtono SP, y es aplicado al procesador bass-band de IC. La señal es mezclada con el audio y enviada al VCO. Recepcion: la señal de demodulacion es filtrada despues del procesador IC de base band passing, y luego entra al MCU para su decodificacion. 3) MSK Transmision: la señal MSK producida por el procesador IC base banda entra al VCO junto con la señal AF para modulacion. Recepción : De la entrada del demodulador MSK IC se envía a AK2346 para demodulación después de ser amplificado. La señal demodulada se envía al MCU para la decodificación. 4) AF Transmición: la señal AF signal desde MIC entra al procesador IC base band para amplificacion, pre- emphasis etc. Y luego entra al VCO para modulacion. Recepcion: la señal Demodulada AF entra al procesador IC base band pa

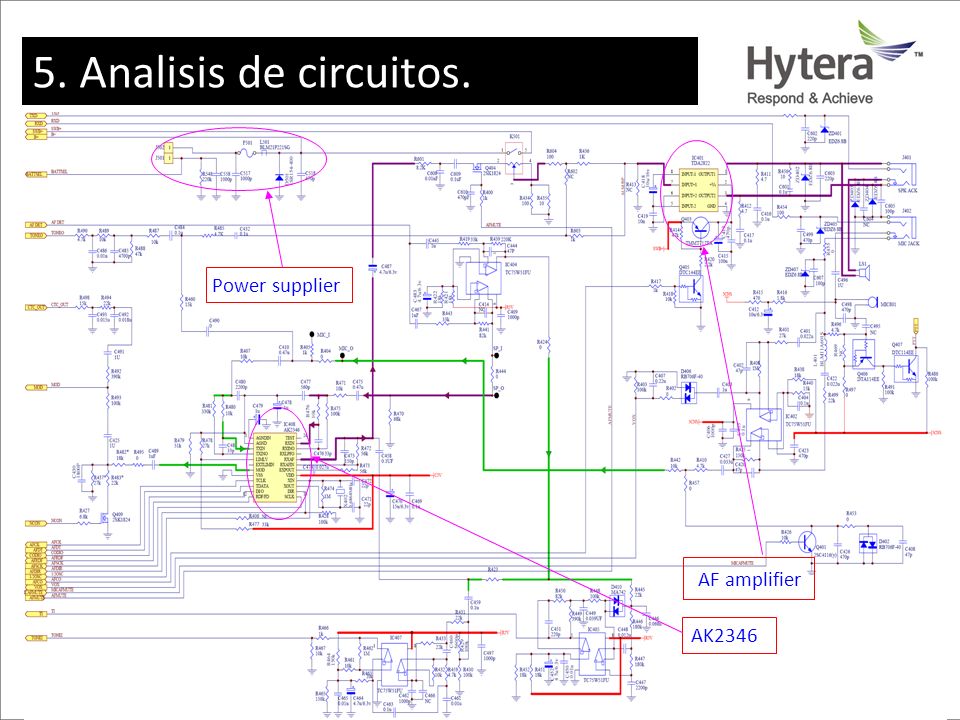

48 5. Circuit Analysis AK2346 AF amplifier Power supplier 5. Analisis de circuitos.

49 5. Circuit Analysis AK2346 circuito de referencia 5. Analisis de circuitos.

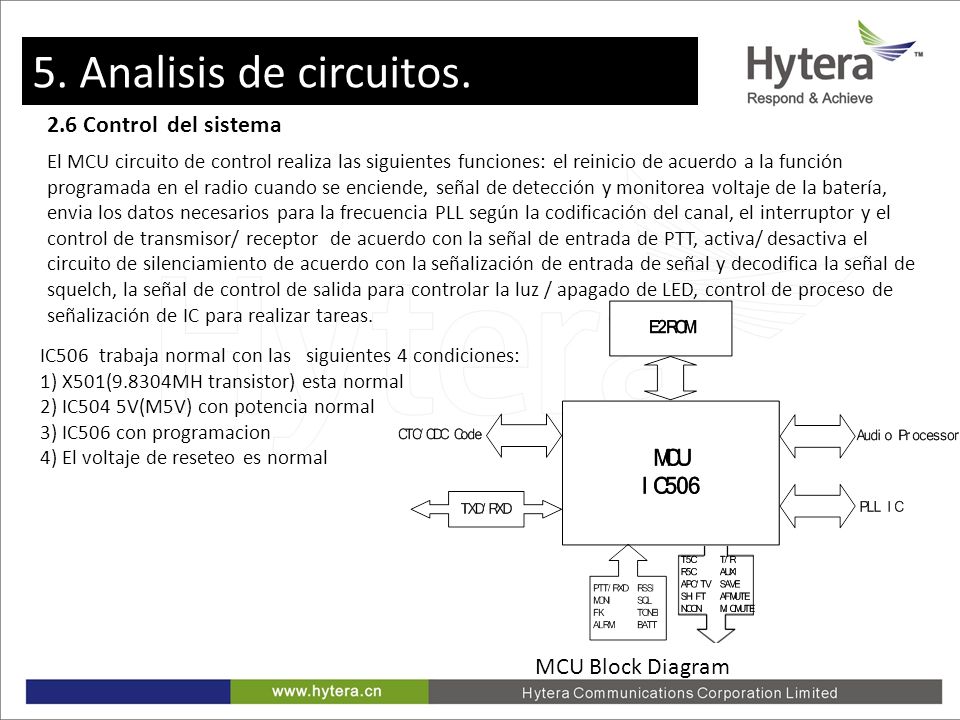

50 5. Circuit Analysis 2.6 Control del sistema IC506 trabaja normal con las siguientes 4 condiciones: 1) X501(9.8304MH transistor) esta normal 2) IC504 5V(M5V) con potencia normal 3) IC506 con programacion 4) El voltaje de reseteo es normal El MCU circuito de control realiza las siguientes funciones: el reinicio de acuerdo a la función programada en el radio cuando se enciende, señal de detección y monitorea voltaje de la batería, envia los datos necesarios para la frecuencia PLL según la codificación del canal, el interruptor y el control de transmisor/ receptor de acuerdo con la señal de entrada de PTT, activa/ desactiva el circuito de silenciamiento de acuerdo con la señalización de entrada de señal y decodifica la señal de squelch, la señal de control de salida para controlar la luz / apagado de LED, control de proceso de señalización de IC para realizar tareas. MCU Block Diagram 5. Analisis de circuitos.

51 5. Circuit Analysis

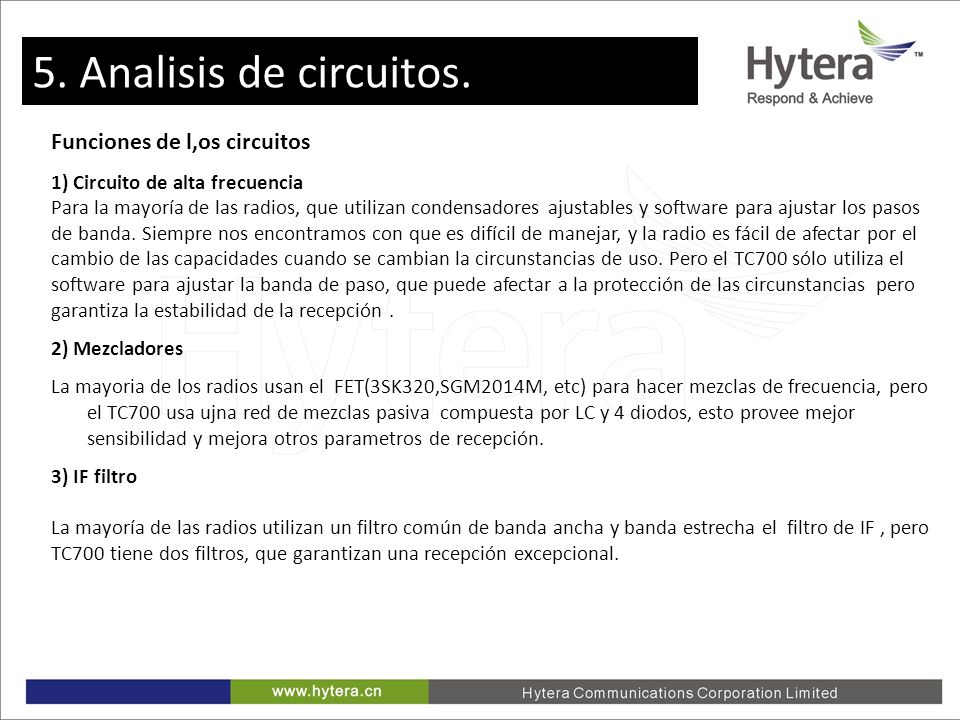

52 Funciones de l,os circuitos 1) Circuito de alta frecuencia Para la mayoría de las radios, que utilizan condensadores ajustables y software para ajustar los pasos de banda. Siempre nos encontramos con que es difícil de manejar, y la radio es fácil de afectar por el cambio de las capacidades cuando se cambian la circunstancias de uso. Pero el TC700 sólo utiliza el software para ajustar la banda de paso, que puede afectar a la protección de las circunstancias pero garantiza la estabilidad de la recepción. 2) Mezcladores La mayoria de los radios usan el FET(3SK320,SGM2014M, etc) para hacer mezclas de frecuencia, pero el TC700 usa ujna red de mezclas pasiva compuesta por LC y 4 diodos, esto provee mejor sensibilidad y mejora otros parametros de recepción. 3) IF filtro La mayoría de las radios utilizan un filtro común de banda ancha y banda estrecha el filtro de IF, pero TC700 tiene dos filtros, que garantizan una recepción excepcional. 5. Analisis de circuitos.

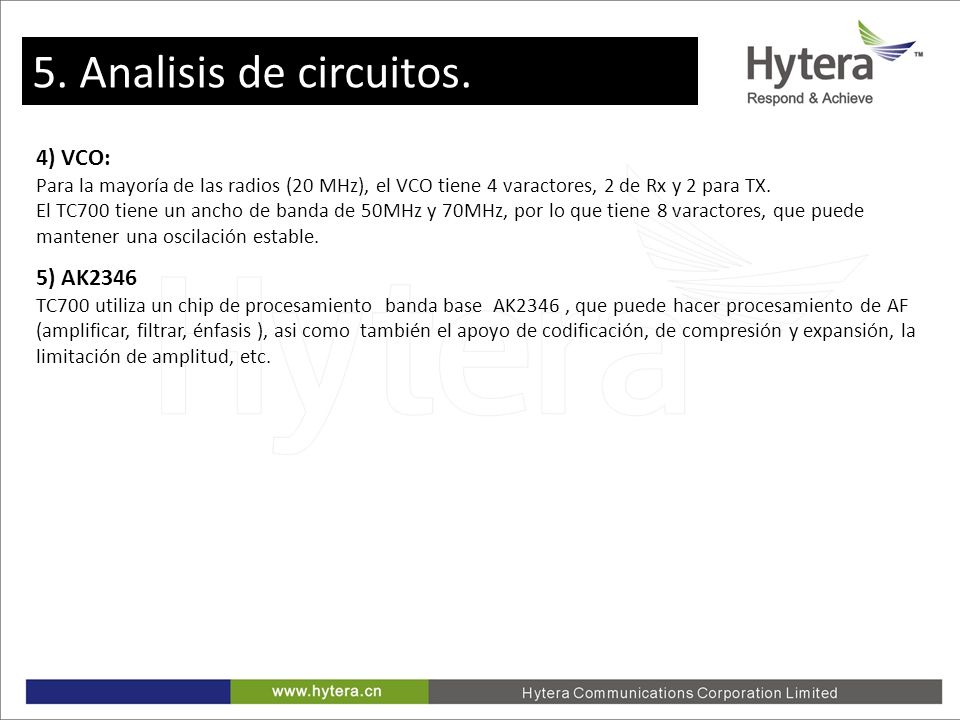

53 5. Circuit Analysis 4) VCO: Para la mayoría de las radios (20 MHz), el VCO tiene 4 varactores, 2 de Rx y 2 para TX. El TC700 tiene un ancho de banda de 50MHz y 70MHz, por lo que tiene 8 varactores, que puede mantener una oscilación estable. 5) AK2346 TC700 utiliza un chip de procesamiento banda base AK2346, que puede hacer procesamiento de AF (amplificar, filtrar, énfasis ), asi como también el apoyo de codificación, de compresión y expansión, la limitación de amplitud, etc. 5. Analisis de circuitos.

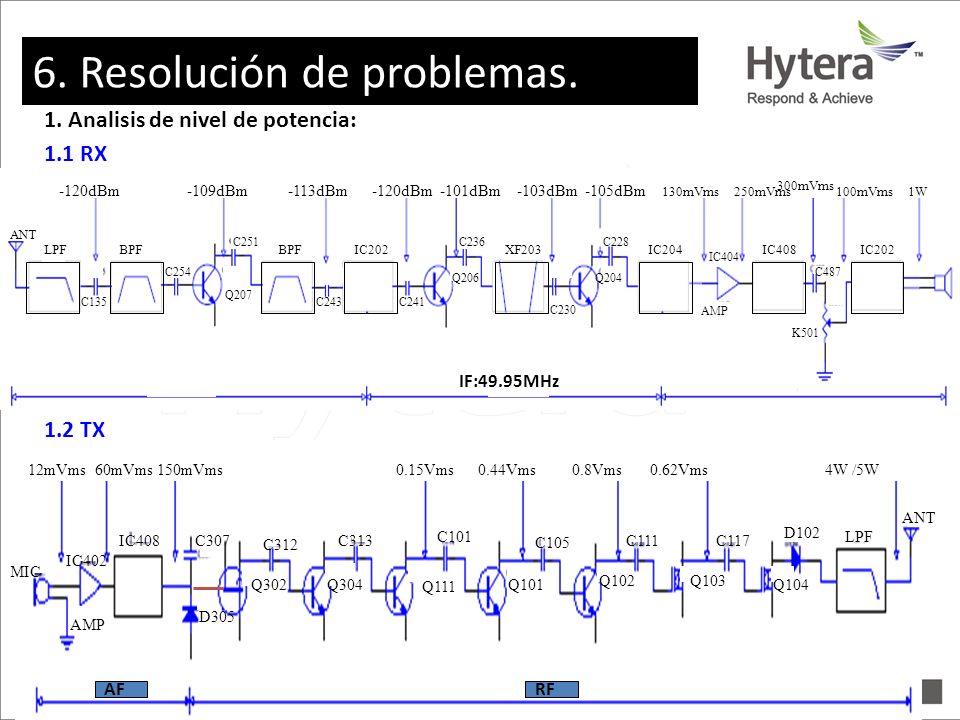

54 6. Trouble shooting 12mVms 60mVms 150mVms 0.15Vms 0.44Vms 0.8Vms 0.62Vms 4W /5W MIC AMP IC402 IC408C307 D305 Q302 C312 Q304 C313 Q111 C101 Q101 C105 C111 Q102 C117 Q103 D102 Q104 LPF ANT AFRF 1. Analisis de nivel de potencia: -120dBm -109dBm -113dBm -120dBm -101dBm -103dBm -105dBm 130mVms 250mVms 100mVms 1W 300mVms ANT LPFBPF C135 C254 C251 Q207 BPF C243 IC202 C241 C236 Q206 XF203 C230 C228 Q204 IC204 IC404 AMP IC408 C487 K501 IF:49.95MHz IC TX 1.1 RX 6. Resolución de problemas.

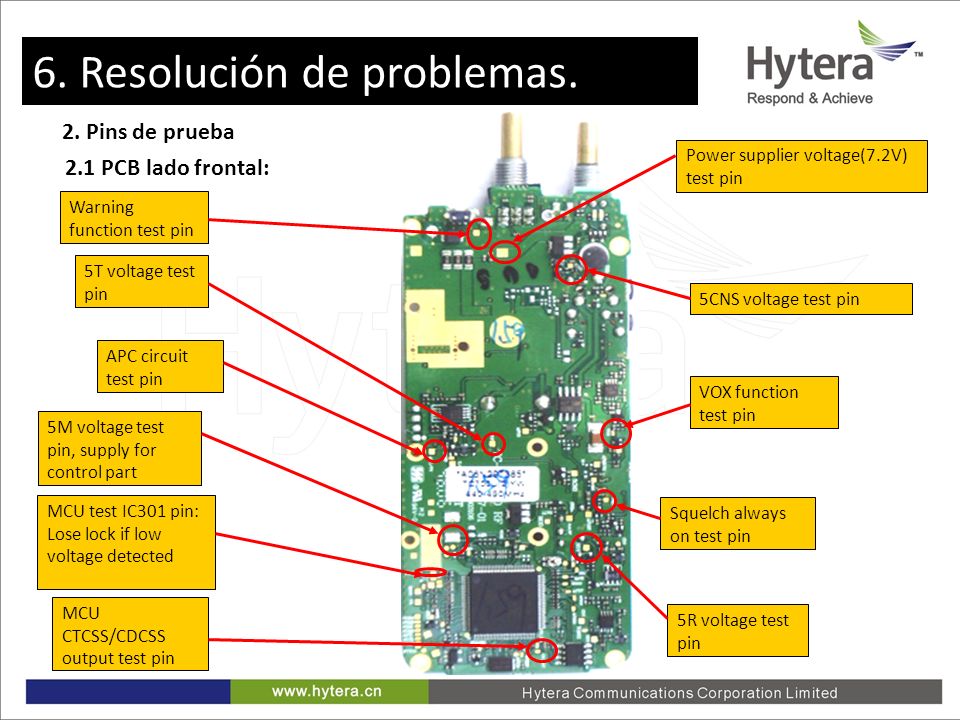

55 6. Trouble shooting 2.1 PCB lado frontal: 5CNS voltage test pin Warning function test pin 5T voltage test pin 5R voltage test pin 5M voltage test pin, supply for control part Squelch always on test pin Power supplier voltage(7.2V) test pin VOX function test pin MCU CTCSS/CDCSS output test pin MCU test IC301 pin: Lose lock if low voltage detected APC circuit test pin 2. Pins de prueba 6. Resolución de problemas.

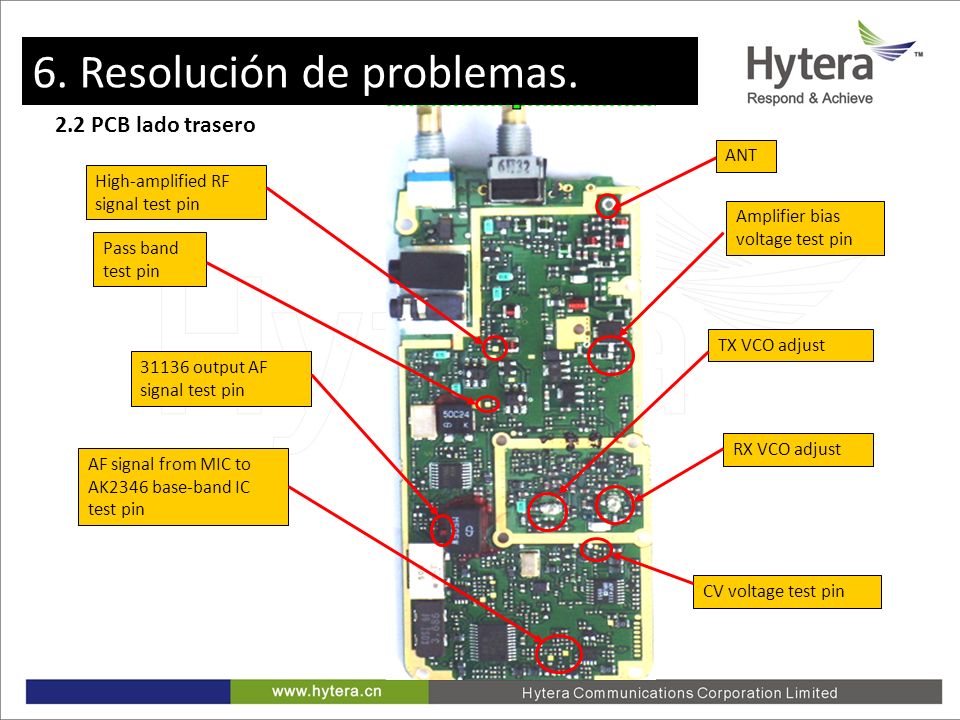

56 6. Trouble shooting 2.2 PCB lado trasero High-amplified RF signal test pin Pass band test pin output AF signal test pin AF signal from MIC to AK2346 base-band IC test pin CV voltage test pin Amplifier bias voltage test pin TX VCO adjust RX VCO adjust ANT 6. Resolución de problemas.

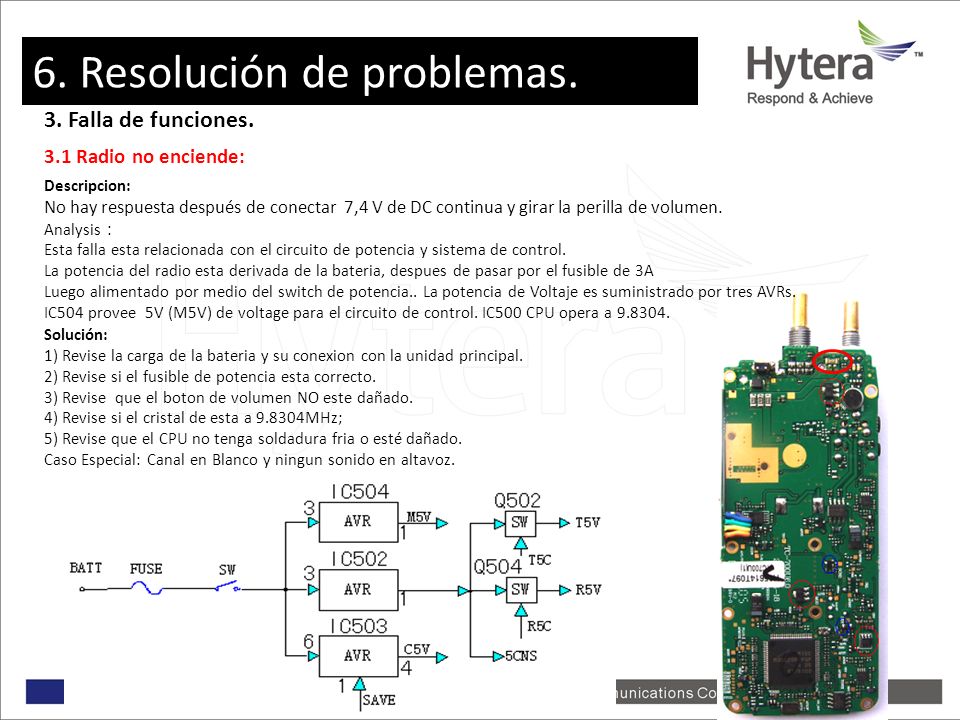

57 6. Trouble shooting 3. Falla de funciones. 3.1 Radio no enciende: Descripcion: No hay respuesta después de conectar 7,4 V de DC continua y girar la perilla de volumen. Analysis Esta falla esta relacionada con el circuito de potencia y sistema de control. La potencia del radio esta derivada de la bateria, despues de pasar por el fusible de 3A Luego alimentado por medio del switch de potencia.. La potencia de Voltaje es suministrado por tres AVRs. IC504 provee 5V (M5V) de voltage para el circuito de control. IC500 CPU opera a Solución: 1) Revise la carga de la bateria y su conexion con la unidad principal. 2) Revise si el fusible de potencia esta correcto. 3) Revise que el boton de volumen NO este dañado. 4) Revise si el cristal de esta a MHz; 5) Revise que el CPU no tenga soldadura fria o esté dañado. Caso Especial: Canal en Blanco y ningun sonido en altavoz. 6. Resolución de problemas.

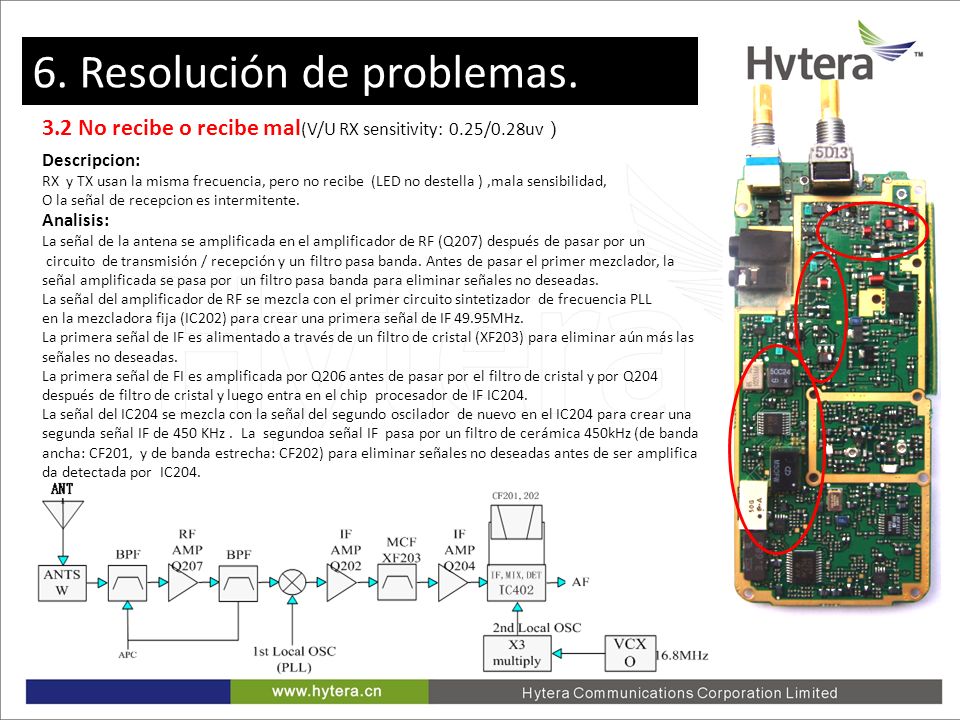

58 6. Trouble shooting 3.2 No recibe o recibe mal (V/U RX sensitivity: 0.25/0.28uv Descripcion: RX y TX usan la misma frecuencia, pero no recibe (LED no destella ),mala sensibilidad, O la señal de recepcion es intermitente. Analisis: La señal de la antena se amplificada en el amplificador de RF (Q207) después de pasar por un circuito de transmisión / recepción y un filtro pasa banda. Antes de pasar el primer mezclador, la señal amplificada se pasa por un filtro pasa banda para eliminar señales no deseadas. La señal del amplificador de RF se mezcla con el primer circuito sintetizador de frecuencia PLL en la mezcladora fija (IC202) para crear una primera señal de IF 49.95MHz. La primera señal de IF es alimentado a través de un filtro de cristal (XF203) para eliminar aún más las señales no deseadas. La primera señal de FI es amplificada por Q206 antes de pasar por el filtro de cristal y por Q204 después de filtro de cristal y luego entra en el chip procesador de IF IC204. La señal del IC204 se mezcla con la señal del segundo oscilador de nuevo en el IC204 para crear una segunda señal IF de 450 KHz. La segundoa señal IF pasa por un filtro de cerámica 450kHz (de banda ancha: CF201, y de banda estrecha: CF202) para eliminar señales no deseadas antes de ser amplifica da detectada por IC Resolución de problemas.

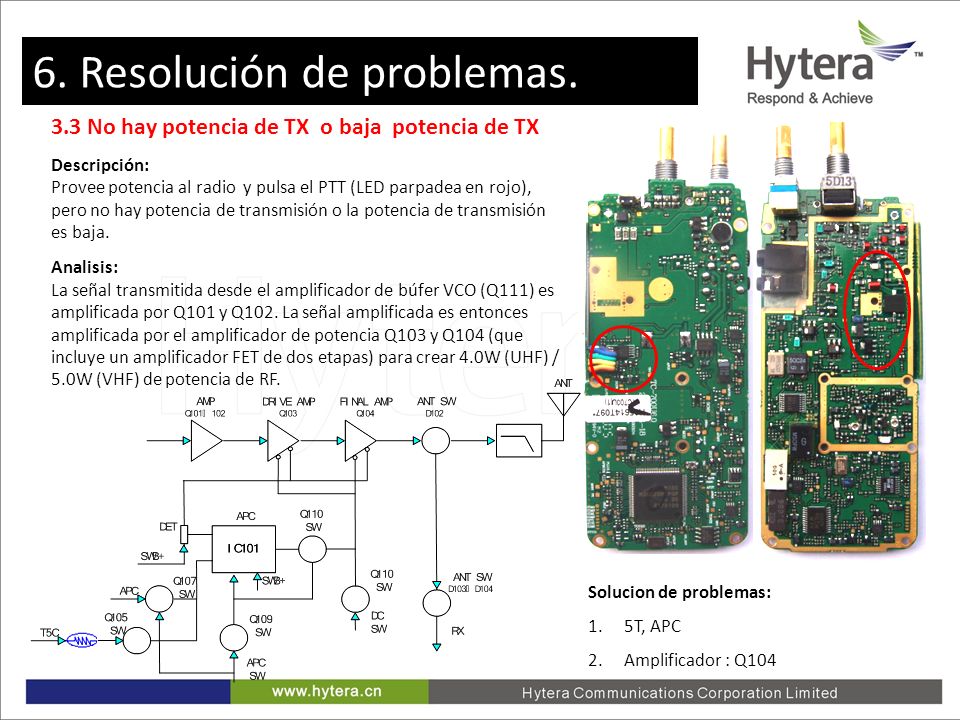

59 6. Trouble shooting 3.3 No hay potencia de TX o baja potencia de TX Descripción: Provee potencia al radio y pulsa el PTT (LED parpadea en rojo), pero no hay potencia de transmisión o la potencia de transmisión es baja. Analisis: La señal transmitida desde el amplificador de búfer VCO (Q111) es amplificada por Q101 y Q102. La señal amplificada es entonces amplificada por el amplificador de potencia Q103 y Q104 (que incluye un amplificador FET de dos etapas) para crear 4.0W (UHF) / 5.0W (VHF) de potencia de RF. Solucion de problemas: 1.5T, APC 2.Amplificador : Q Resolución de problemas.

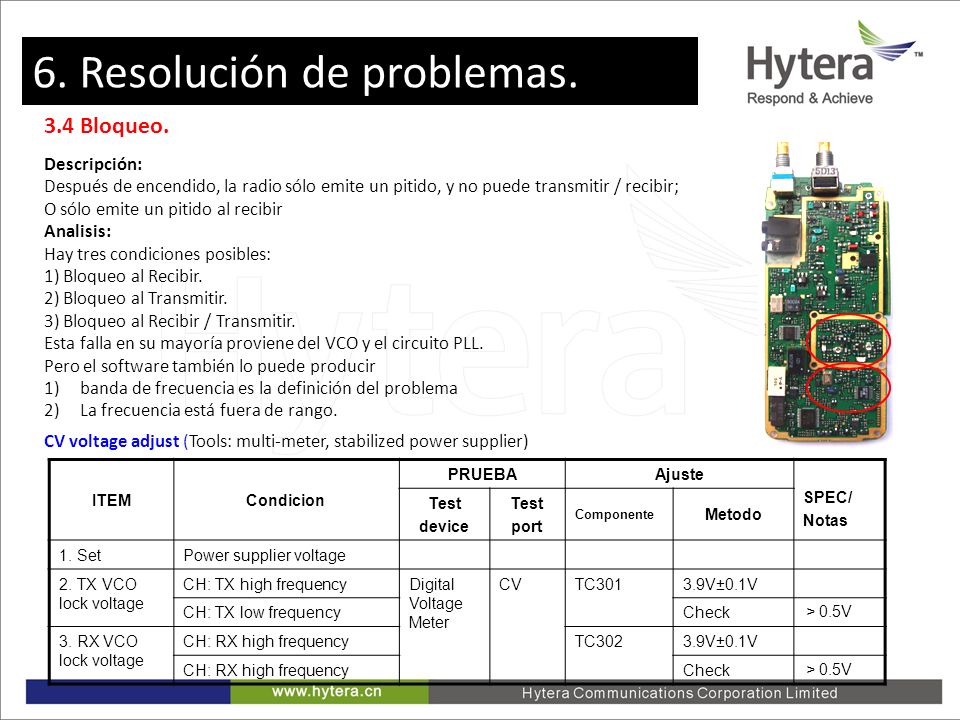

60 6. Trouble shooting 3.4 Bloqueo. Descripción: Después de encendido, la radio sólo emite un pitido, y no puede transmitir / recibir; O sólo emite un pitido al recibir Analisis: Hay tres condiciones posibles: 1) Bloqueo al Recibir. 2) Bloqueo al Transmitir. 3) Bloqueo al Recibir / Transmitir. Esta falla en su mayoría proviene del VCO y el circuito PLL. Pero el software también lo puede producir 1)banda de frecuencia es la definición del problema 2)La frecuencia está fuera de rango. CV voltage adjust (Tools: multi-meter, stabilized power supplier) ITEMCondicion PRUEBAAjuste SPEC/ Notas Test device Test port Componente Metodo 1. SetPower supplier voltage 2. TX VCO lock voltage CH: TX high frequencyDigital Voltage Meter CVTC3013.9V±0.1V CH: TX low frequencyCheck 0.5V 3. RX VCO lock voltage CH: RX high frequencyTC3023.9V±0.1V CH: RX high frequencyCheck 0.5V 6. Resolución de problemas.

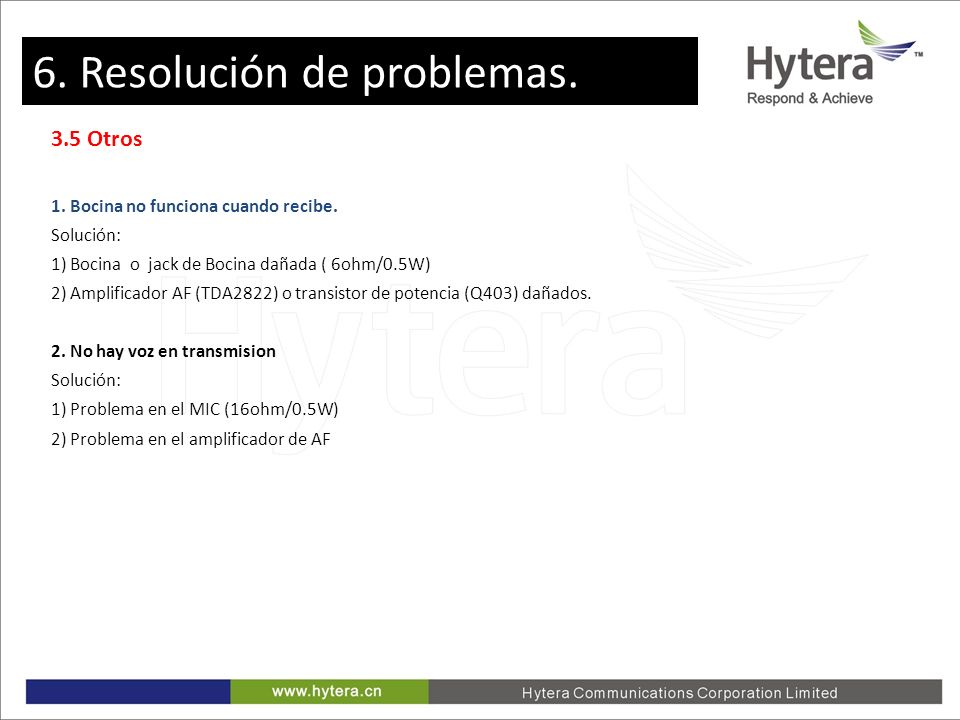

61 6. Trouble shooting 3.5 Otros 1. Bocina no funciona cuando recibe. Solución: 1) Bocina o jack de Bocina dañada ( 6ohm/0.5W) 2) Amplificador AF (TDA2822) o transistor de potencia (Q403) dañados. 2. No hay voz en transmision Solución: 1) Problema en el MIC (16ohm/0.5W) 2) Problema en el amplificador de AF 6. Resolución de problemas.

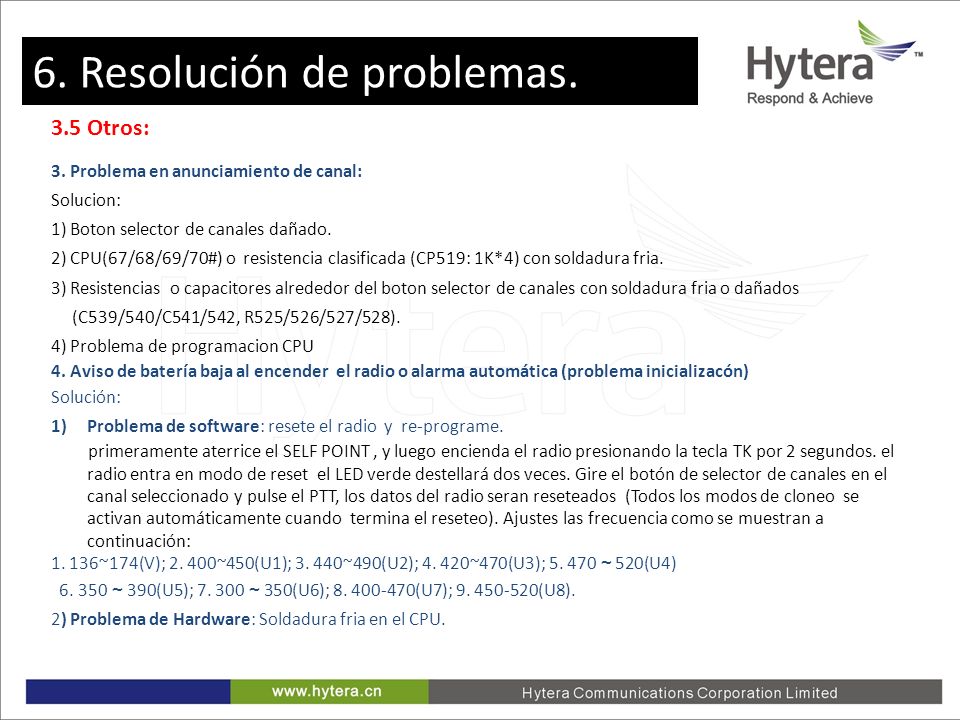

62 6. Trouble shooting 3.5 Otros: 3. Problema en anunciamiento de canal: Solucion: 1) Boton selector de canales dañado. 2) CPU(67/68/69/70#) o resistencia clasificada (CP519: 1K*4) con soldadura fria. 3) Resistencias o capacitores alrededor del boton selector de canales con soldadura fria o dañados (C539/540/C541/542, R525/526/527/528). 4) Problema de programacion CPU 4. Aviso de batería baja al encender el radio o alarma automática (problema inicializacón) Solución: 1)Problema de software: resete el radio y re-programe. primeramente aterrice el SELF POINT, y luego encienda el radio presionando la tecla TK por 2 segundos. el radio entra en modo de reset el LED verde destellará dos veces. Gire el botón de selector de canales en el canal seleccionado y pulse el PTT, los datos del radio seran reseteados (Todos los modos de cloneo se activan automáticamente cuando termina el reseteo). Ajustes las frecuencia como se muestran a continuación: ~174(V); ~450(U1); ~490(U2); ~470(U3); (U4) (U5); (U6); (U7); (U8). 2) Problema de Hardware: Soldadura fria en el CPU. 6. Resolución de problemas.

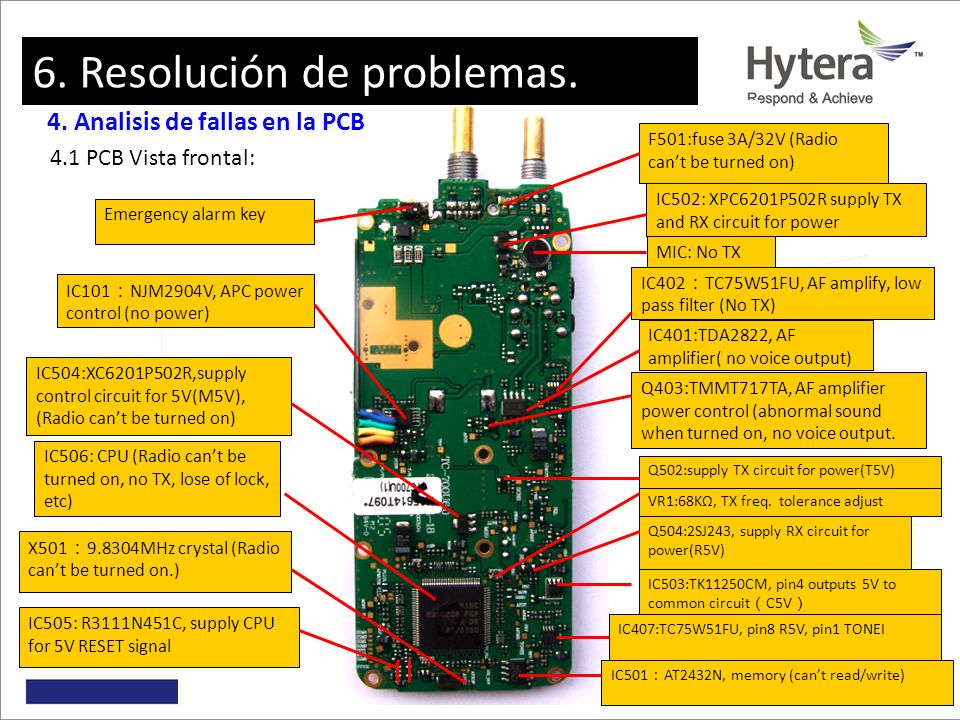

63 6. Trouble shooting 4.1 PCB Vista frontal: 4. Analisis de fallas en la PCB Emergency alarm key F501:fuse 3A/32V (Radio cant be turned on) IC101 NJM2904V, APC power control (no power) X MHz crystal (Radio cant be turned on.) IC504:XC6201P502R,supply control circuit for 5V(M5V), (Radio cant be turned on) IC506: CPU (Radio cant be turned on, no TX, lose of lock, etc) IC502: XPC6201P502R supply TX and RX circuit for power IC401:TDA2822, AF amplifier( no voice output) MIC: No TX Q403:TMMT717TA, AF amplifier power control (abnormal sound when turned on, no voice output. IC402 TC75W51FU, AF amplify, low pass filter (No TX) IC503:TK11250CM, pin4 outputs 5V to common circuit C5V IC407:TC75W51FU, pin8 R5V, pin1 TONEI IC501 AT2432N, memory (cant read/write) IC505: R3111N451C, supply CPU for 5V RESET signal VR1:68KΩ, TX freq. tolerance adjust Q504:2SJ243, supply RX circuit for power(R5V) Q502:supply TX circuit for power(T5V) 6. Resolución de problemas.

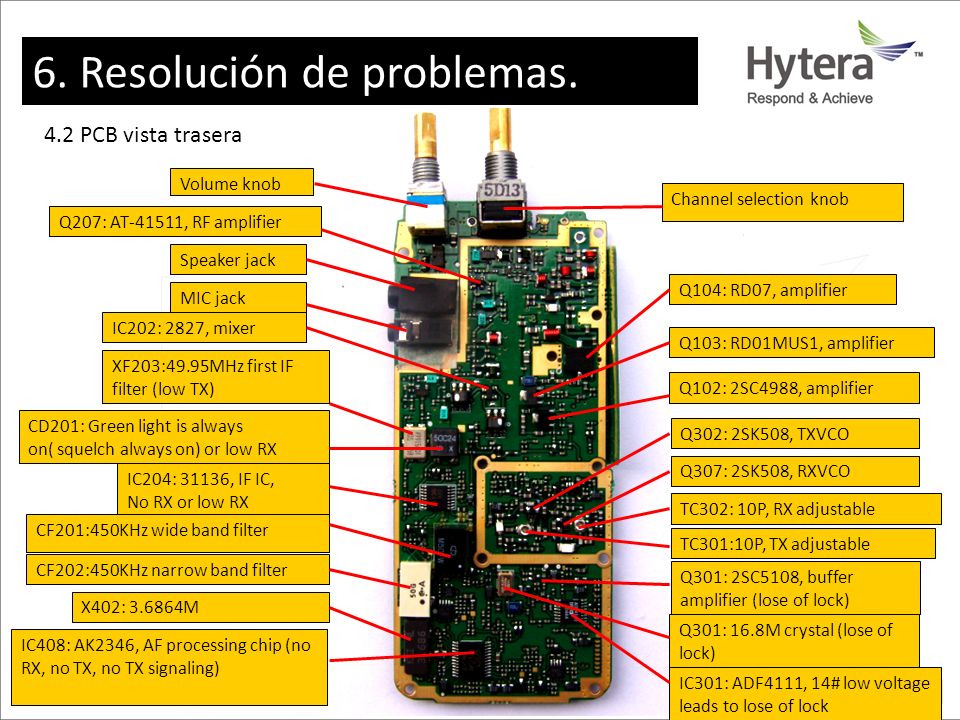

64 6. Trouble shooting 4.2 PCB vista trasera IC301: ADF4111, 14# low voltage leads to lose of lock Speaker jack Volume knob Channel selection knob MIC jack XF203:49.95MHz first IF filter (low TX) CD201: Green light is always on( squelch always on) or low RX IC204: 31136, IF IC, No RX or low RX CF201:450KHz wide band filter Q301: 2SC5108, buffer amplifier (lose of lock) Q302: 2SK508, TXVCO Q307: 2SK508, RXVCO TC301:10P, TX adjustable TC302: 10P, RX adjustable Q102: 2SC4988, amplifier Q207: AT-41511, RF amplifier IC202: 2827, mixer CF202:450KHz narrow band filter IC408: AK2346, AF processing chip (no RX, no TX, no TX signaling) X402: M Q103: RD01MUS1, amplifier Q104: RD07, amplifier Q301: 16.8M crystal (lose of lock) 6. Resolución de problemas.

65 7. Extent Function 1. Patrol function (1)Hardware: Añadir tarjeta Patrol en TC700 para obtener la funcion Patrol. (2) Requisito para tener funciones como stunt / kill: Unidad Principal que soporte HDC2400 MCU version should be V1.84 or V2.01. (3) El sistema PATROL contiene: patrol point, software de aplicacion Gerencial, control center y radio patrol. Para el sistema PATROL en tiempo real, debe otorgar un ID al radio para la identificación en el centro de control por medio del software de programación 7. Funciones extendidas.

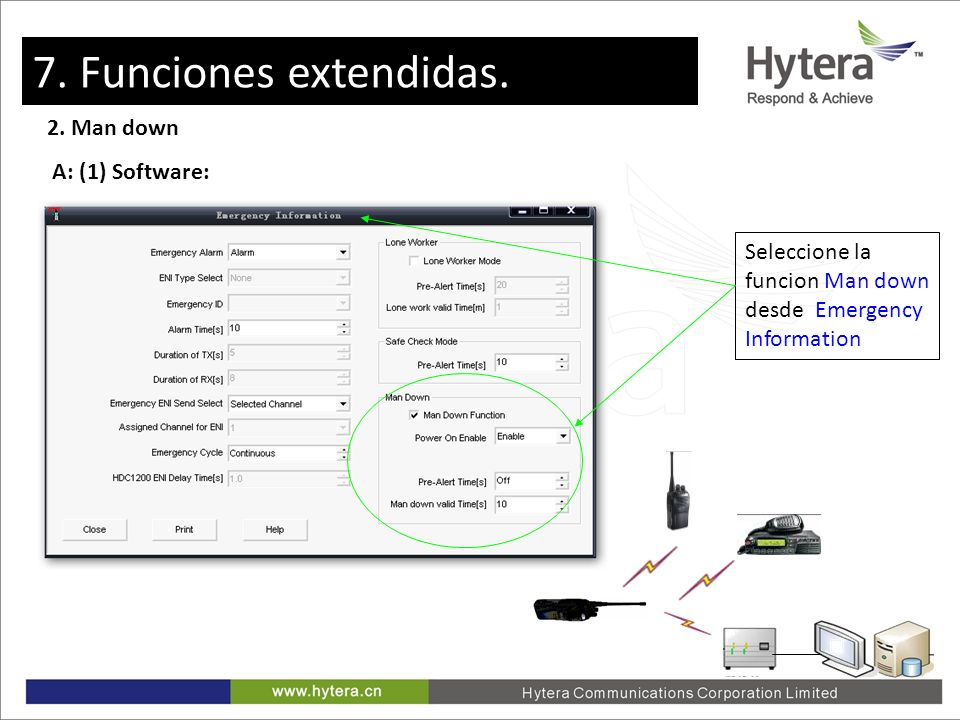

66 7. Extent Function 2. Man down A: (1) Software: Seleccione la funcion Man down desde Emergency Information 7. Funciones extendidas.

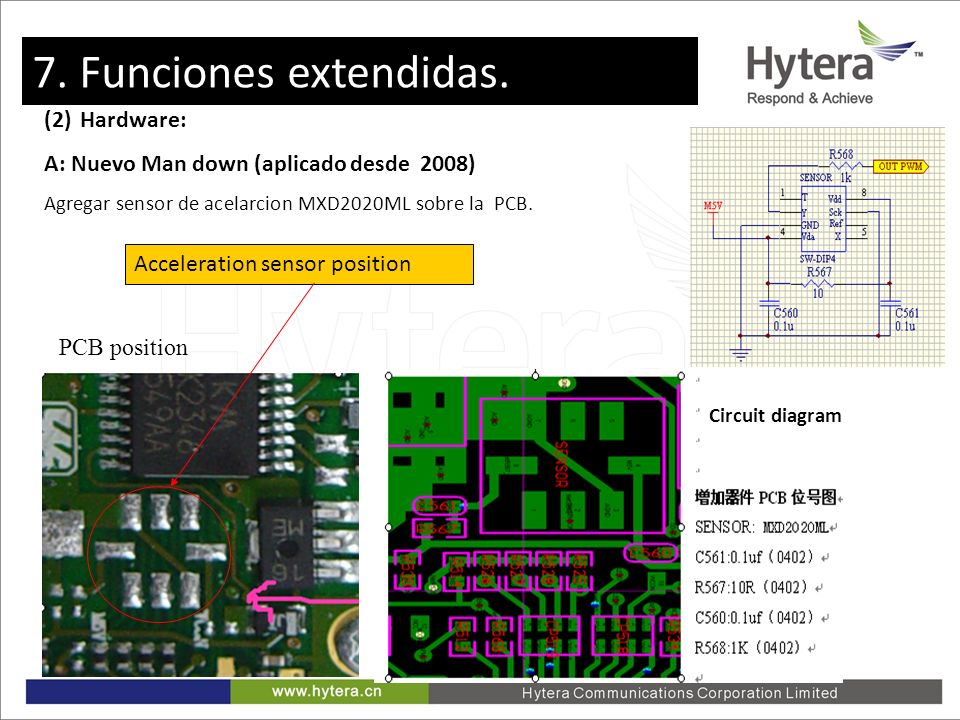

67 7. Extent Function (2)Hardware: A: Nuevo Man down (aplicado desde 2008) Agregar sensor de acelarcion MXD2020ML sobre la PCB. PCB position Acceleration sensor position Circuit diagram 7. Funciones extendidas.

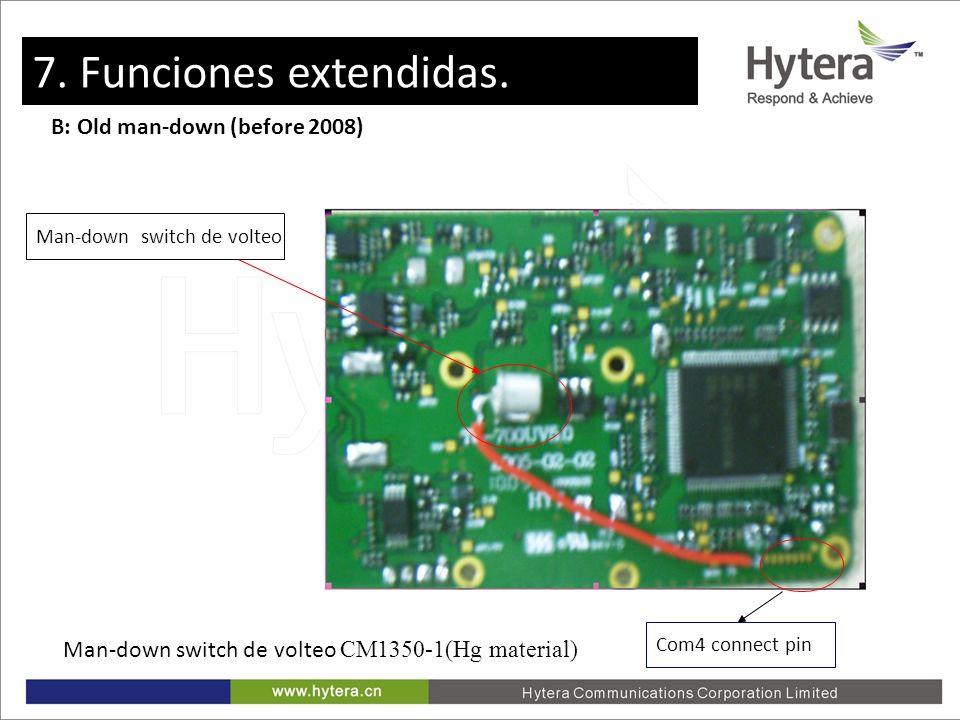

68 7. Extent Function B: Old man-down (before 2008) Man-down switch de volteo CM1350-1(Hg material) Man-down switch de volteo Com4 connect pin 7. Funciones extendidas.

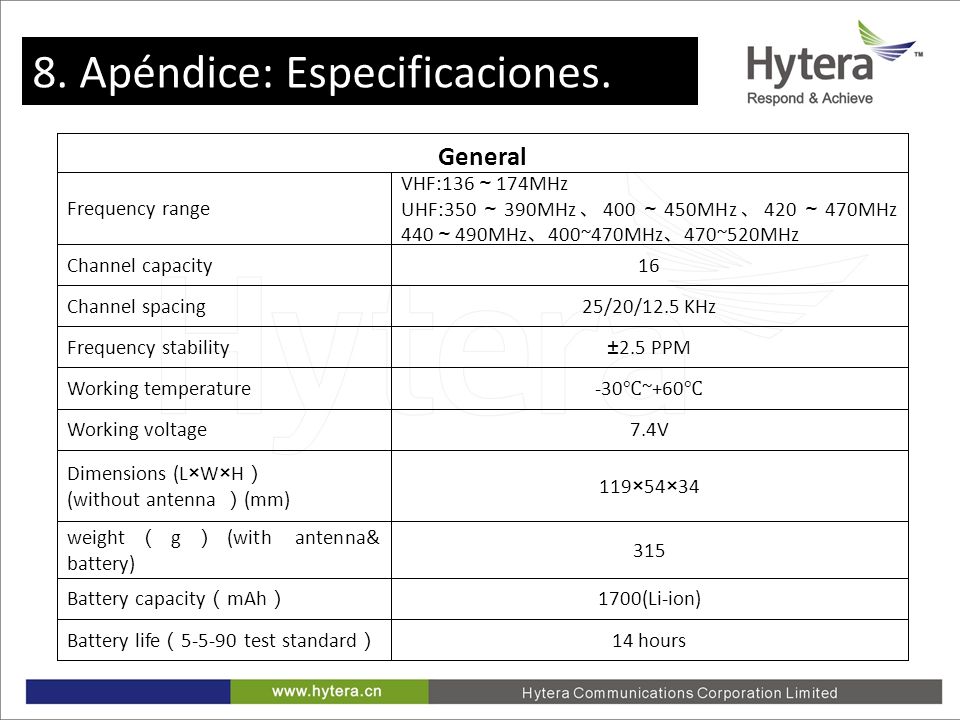

69 8. Appendix: Specification General Frequency range VHF: MHz UHF: MHz MHz MHz MHz 400~470MHz 470~520MHz Channel capacity16 Channel spacing25/20/12.5 KHz Frequency stability±2.5 PPM Working temperature -30 ~+60 Working voltage7.4V Dimensions (L×W×H (without antenna (mm) 119×54×34 weight g (with antenna& battery) 315 Battery capacity mAh 1700(Li-ion) Battery life test standard 14 hours 8. Apéndice: Especificaciones.

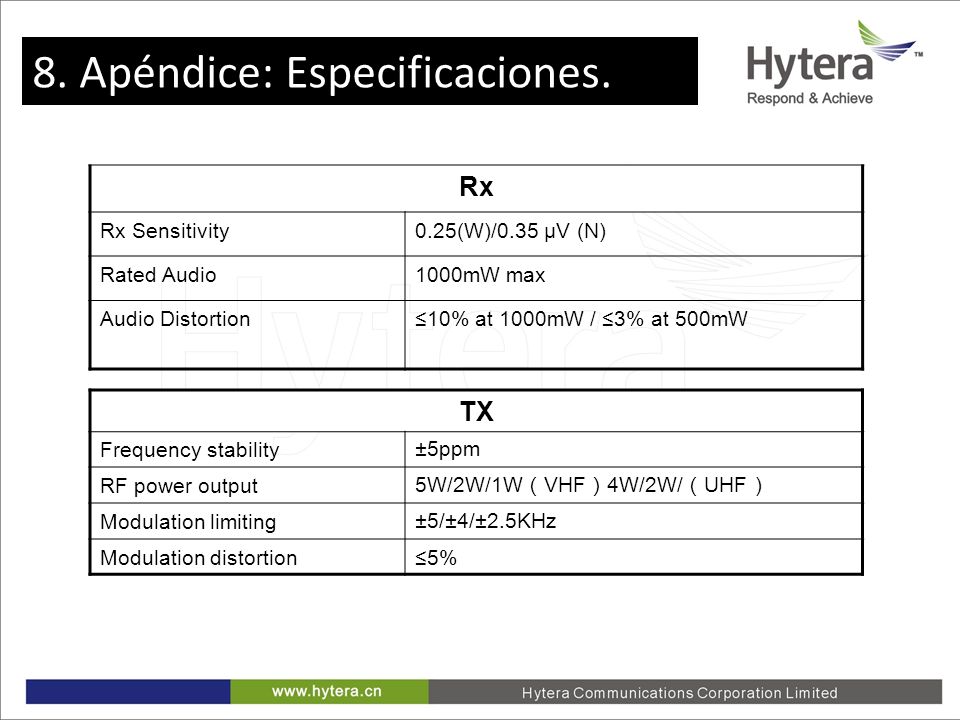

70 8. Appendix: Specification TX Frequency stability±5ppm RF power output 5W/2W/1W VHF 4W/2W/ UHF ) Modulation limiting±5/±4/±2.5KHz Modulation distortion5% Rx Rx Sensitivity0.25(W)/0.35 μV (N) Rated Audio1000mW max Audio Distortion10% at 1000mW / 3% at 500mW 8. Apéndice: Especificaciones.

71 THANKS
