1 TC-610P Entrenamiento tecnico

2 1.Funciones Principales 2.Forma de trabajo 3.Montaje y Desmontaje 4.Analisis de Circuitos 5.Problemas comunes Contenido

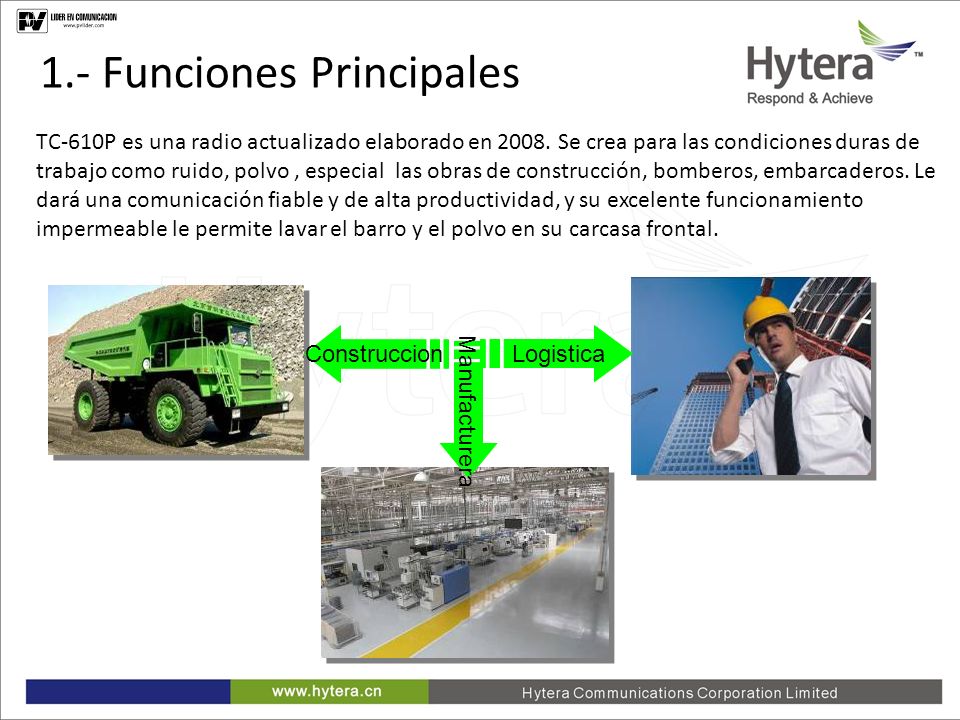

3 1. Main Functions TC-610P es una radio actualizado elaborado en Se crea para las condiciones duras de trabajo como ruido, polvo, especial las obras de construcción, bomberos, embarcaderos. Le dará una comunicación fiable y de alta productividad, y su excelente funcionamiento impermeable le permite lavar el barro y el polvo en su carcasa frontal. Construccion Logistica Manufacturera 1.- Funciones Principales

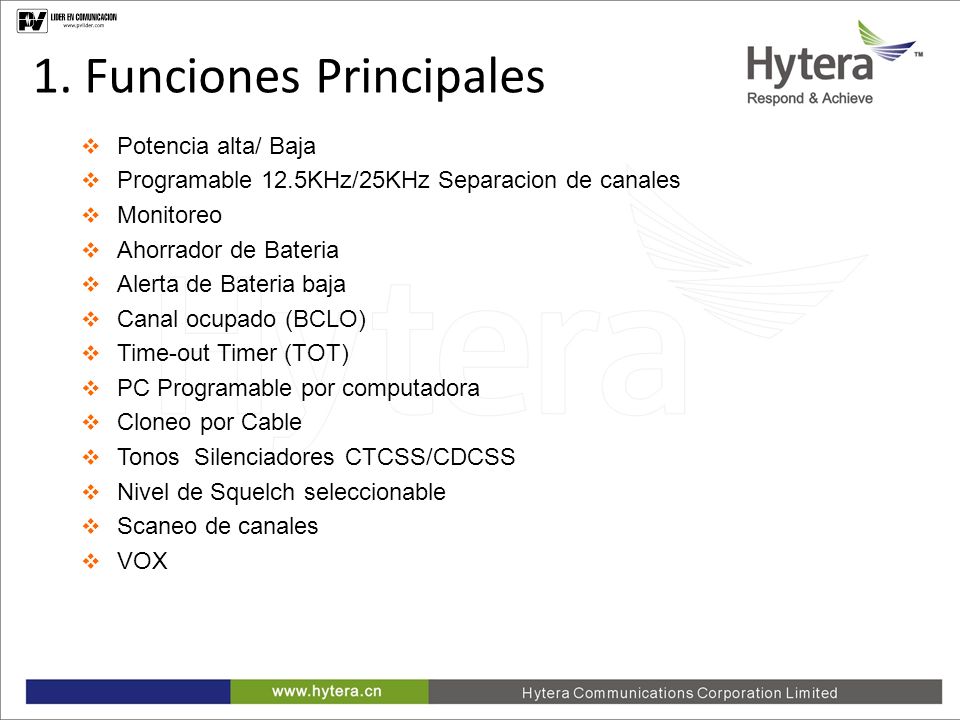

4 1. Main Functions Potencia alta/ Baja Programable 12.5KHz/25KHz Separacion de canales Monitoreo Ahorrador de Bateria Alerta de Bateria baja Canal ocupado (BCLO) Time-out Timer (TOT) PC Programable por computadora Cloneo por Cable Tonos Silenciadores CTCSS/CDCSS Nivel de Squelch seleccionable Scaneo de canales VOX 1. Funciones Principales

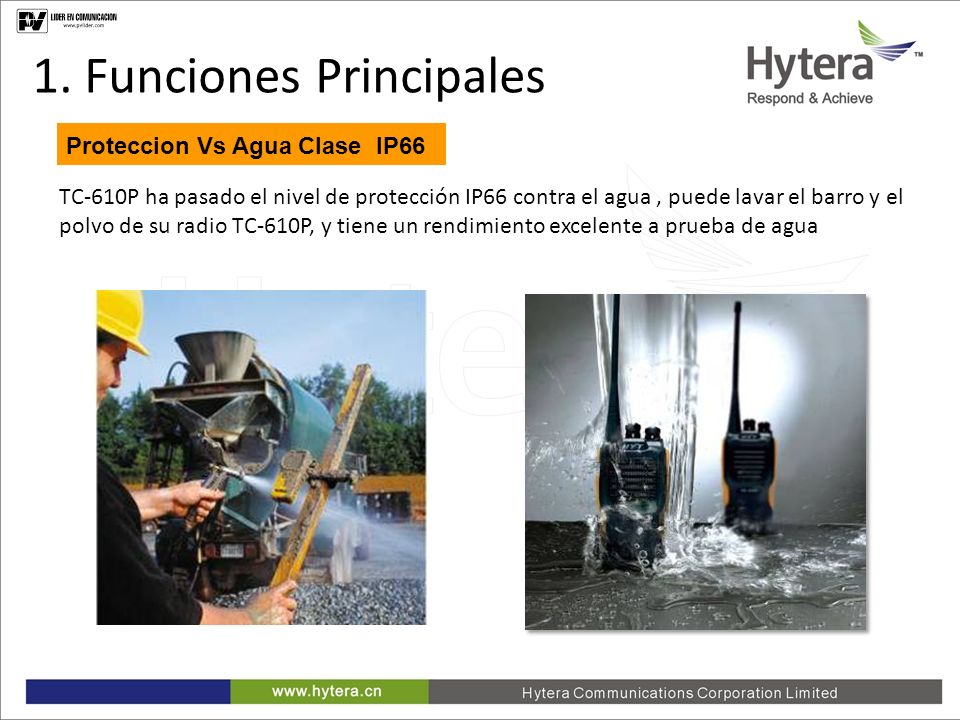

5 1. Main Functions Proteccion Vs Agua Clase IP66 TC-610P ha pasado el nivel de protección IP66 contra el agua, puede lavar el barro y el polvo de su radio TC-610P, y tiene un rendimiento excelente a prueba de agua 1. Funciones Principales

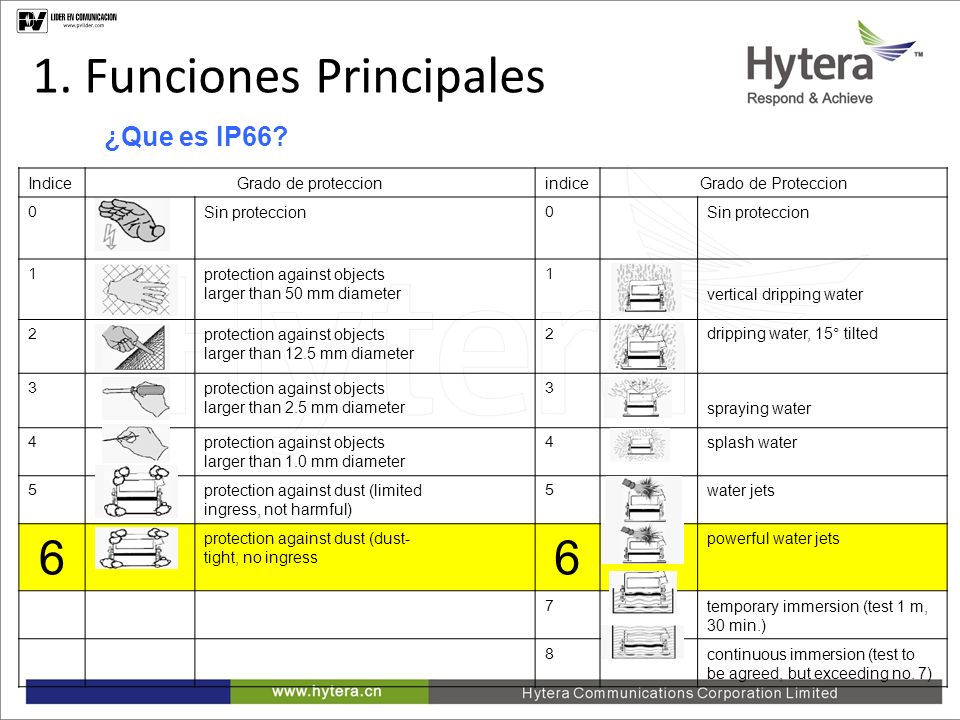

6 1. Main Functions ¿Que es IP66? IndiceGrado de proteccionindiceGrado de Proteccion 0Sin proteccion0 1protection against objects larger than 50 mm diameter 1 vertical dripping water 2protection against objects larger than 12.5 mm diameter 2dripping water, 15° tilted 3protection against objects larger than 2.5 mm diameter 3 spraying water 4protection against objects larger than 1.0 mm diameter 4splash water 5protection against dust (limited ingress, not harmful) 5water jets 6 protection against dust (dust- tight, no ingress 6 powerful water jets 7temporary immersion (test 1 m, 30 min.) 8continuous immersion (test to be agreed, but exceeding no. 7) 1. Funciones Principales

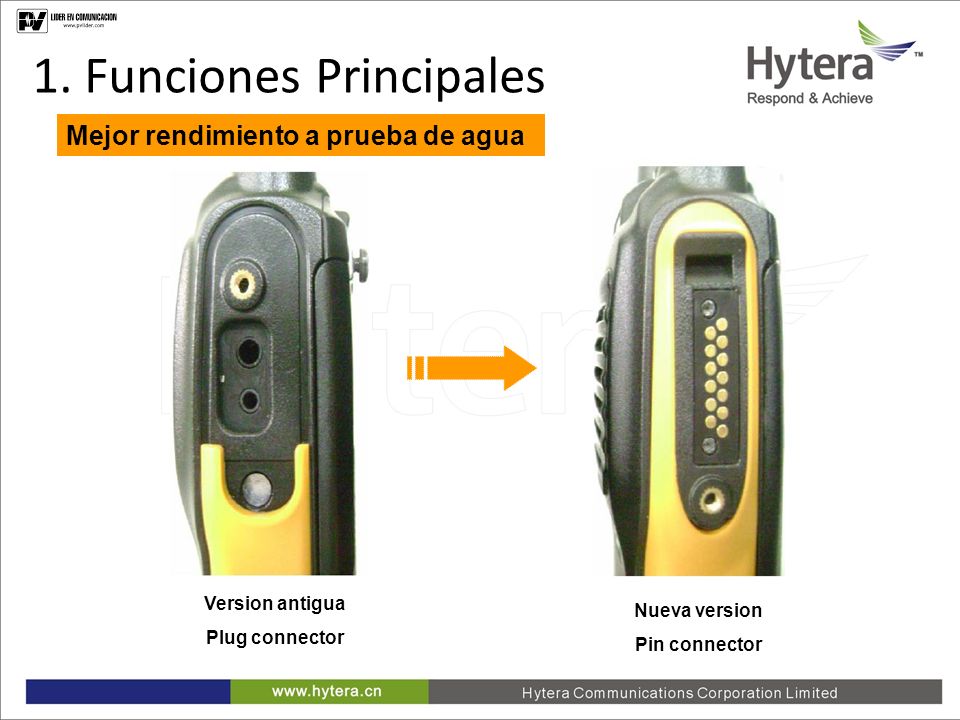

7 1. Main Functions Mejor rendimiento a prueba de agua Version antigua Plug connector Nueva version Pin connector 1. Funciones Principales

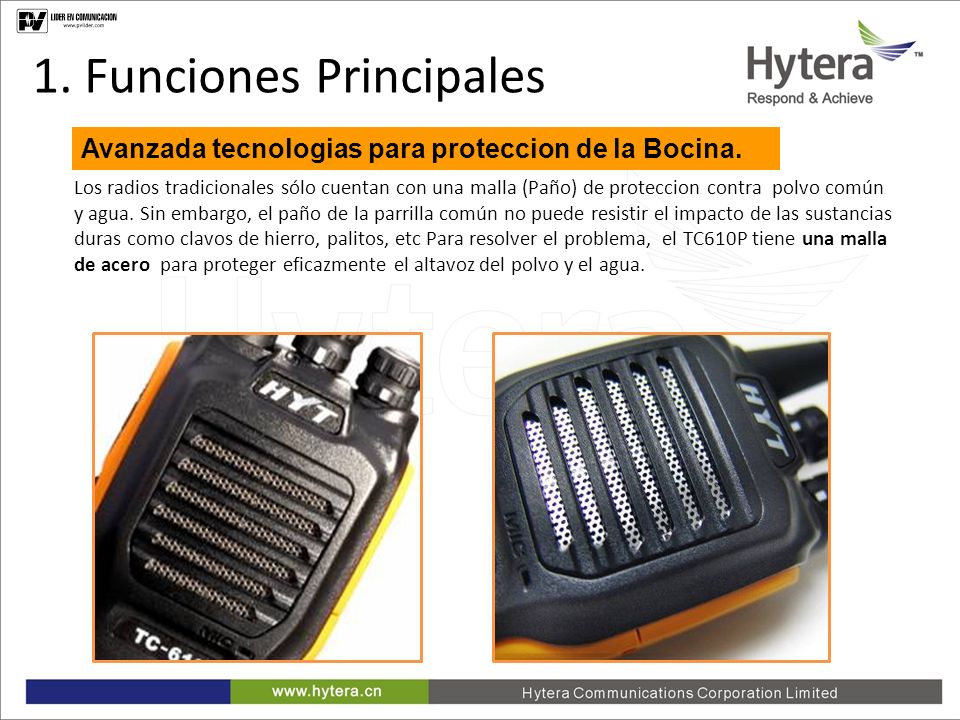

8 1. Main Functions Los radios tradicionales sólo cuentan con una malla (Paño) de proteccion contra polvo común y agua. Sin embargo, el paño de la parrilla común no puede resistir el impacto de las sustancias duras como clavos de hierro, palitos, etc Para resolver el problema, el TC610P tiene una malla de acero para proteger eficazmente el altavoz del polvo y el agua. Avanzada tecnologias para proteccion de la Bocina. 1. Funciones Principales

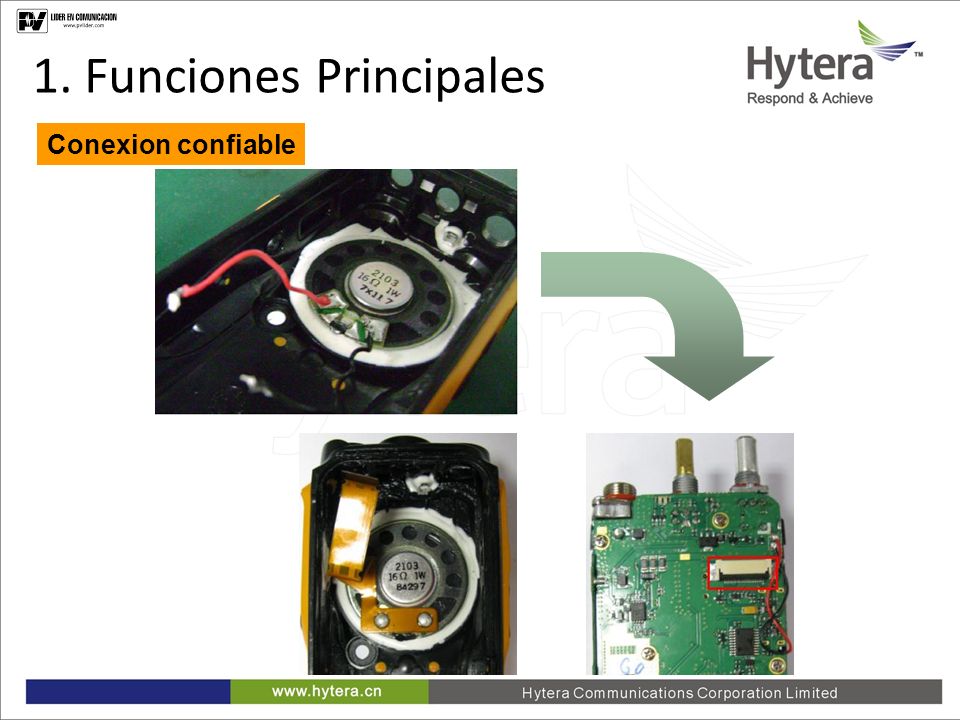

9 1. Main Functions Conexion confiable 1. Funciones Principales

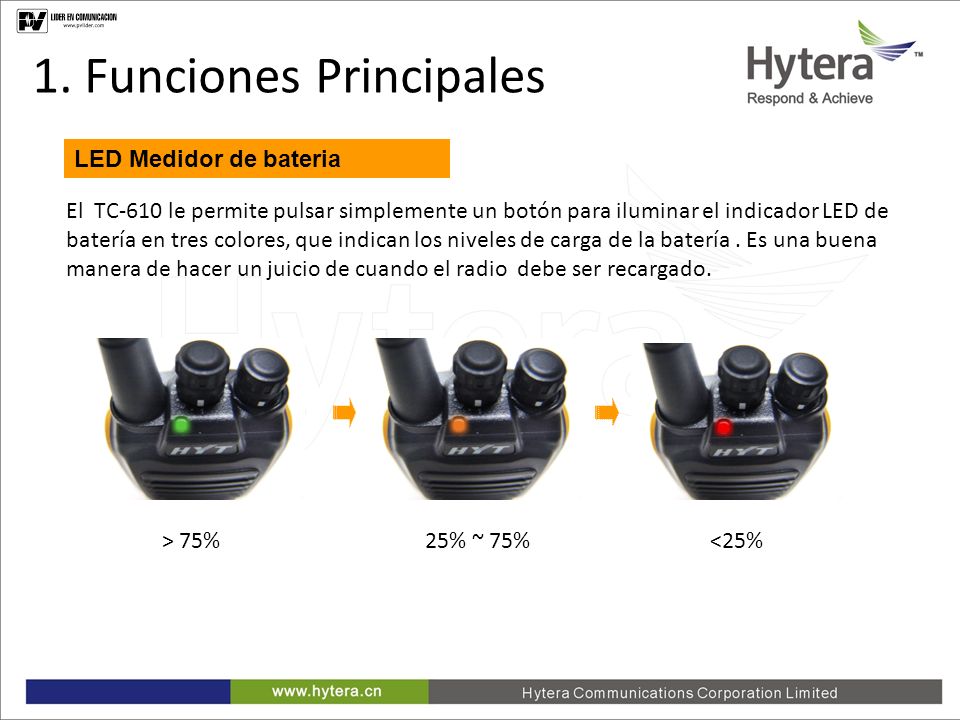

10 1. Main Functions El TC-610 le permite pulsar simplemente un botón para iluminar el indicador LED de batería en tres colores, que indican los niveles de carga de la batería. Es una buena manera de hacer un juicio de cuando el radio debe ser recargado. LED Medidor de bateria > 75%25% ~ 75%<25% 1. Funciones Principales

11 1. Main Functions Audio Potente Un potente altavoz con un diámetro de 45 mm asegura excelente sonido claro y nítido, incluso en entornos ruidosos. la potencia de salida es 1,5 W 36mm 40mm45mm 1. Funciones Principales

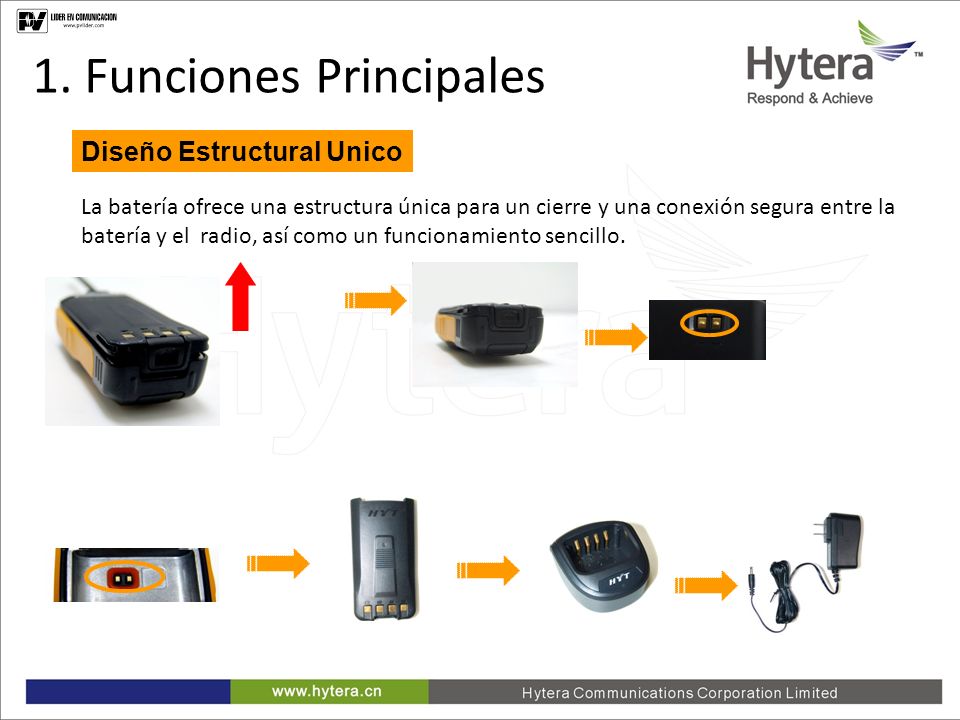

12 1. Main Functions Diseño Estructural Unico La batería ofrece una estructura única para un cierre y una conexión segura entre la batería y el radio, así como un funcionamiento sencillo. 1. Funciones Principales

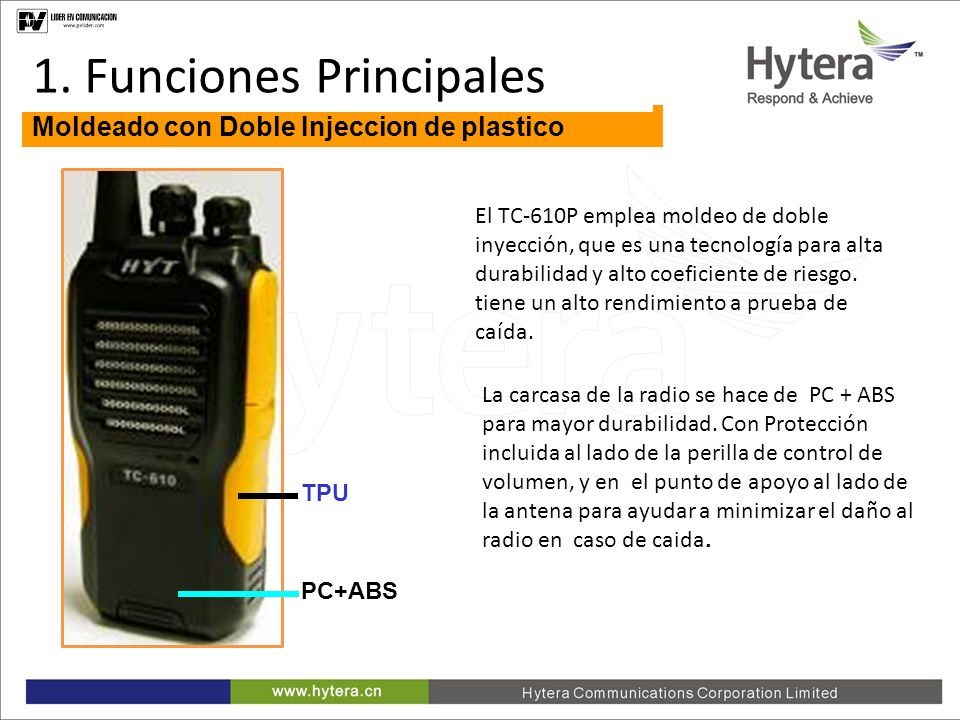

13 1. Main Functions Moldeado con Doble Injeccion de plastico El TC-610P emplea moldeo de doble inyección, que es una tecnología para alta durabilidad y alto coeficiente de riesgo. tiene un alto rendimiento a prueba de caída. La carcasa de la radio se hace de PC + ABS para mayor durabilidad. Con Protección incluida al lado de la perilla de control de volumen, y en el punto de apoyo al lado de la antena para ayudar a minimizar el daño al radio en caso de caida. TPU PC+ABS 1. Funciones Principales

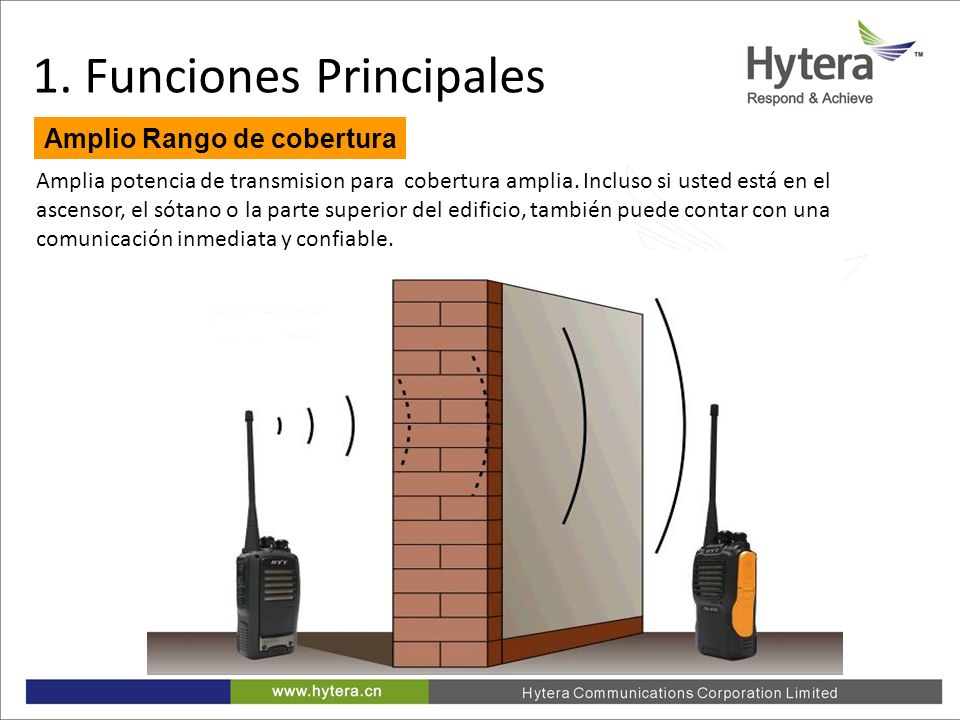

14 1. Main Functions Amplia potencia de transmision para cobertura amplia. Incluso si usted está en el ascensor, el sótano o la parte superior del edificio, también puede contar con una comunicación inmediata y confiable. Amplio Rango de cobertura 1. Funciones Principales

15 2. Working mode 2. Forma de trabajo

16 2. Working mode Cloneo por cable Descripción El modo de clonación con conexión de cable es un modo independiente. Para entrar en otros modos, la radio debe ser apagado y encendido. El modo de cloneo con cable de conexión se clasifica en el modo clon de usuario y cloneo de fábrica. 1) Modo de cloneo por usuario Conectar los dos radios al cable de cloneo. Encienda el radio mientras se mantiene pulsada la tecla SK2. El radio entrara en modo de cloneo en 2 segundos. Encienda el radio Objetivo y este entrara en modo cloeno directo. Esto clonara de los datos de los parámetros en la EEPROM de la radio de origen en el de la radio de destino. Los datos transferidos sólo incluye los datos del canal y los parámetros para compartir, y exclusión los parámetros de ajuste, la información de versión del modelo, número de serie, etc 2) Modo Cloneo de Fabrica: Puentee el pin de seguridad del MCU de radio de origen y conecte los dos radios con el cable de clonación.. Encienda el radio mientras se mantiene pulsada la tecla SK2 El radio entrara en modo de cloneo en 2 segundos, Encienda el radio objetico y entrre a modo de usuario. Los datos transferidos incluye los datos del canal y los parámetros para compartir, e incluye los parámetros de ajuste, la información de versión del modelo, número de serie, etc 2. Forma de trabajo

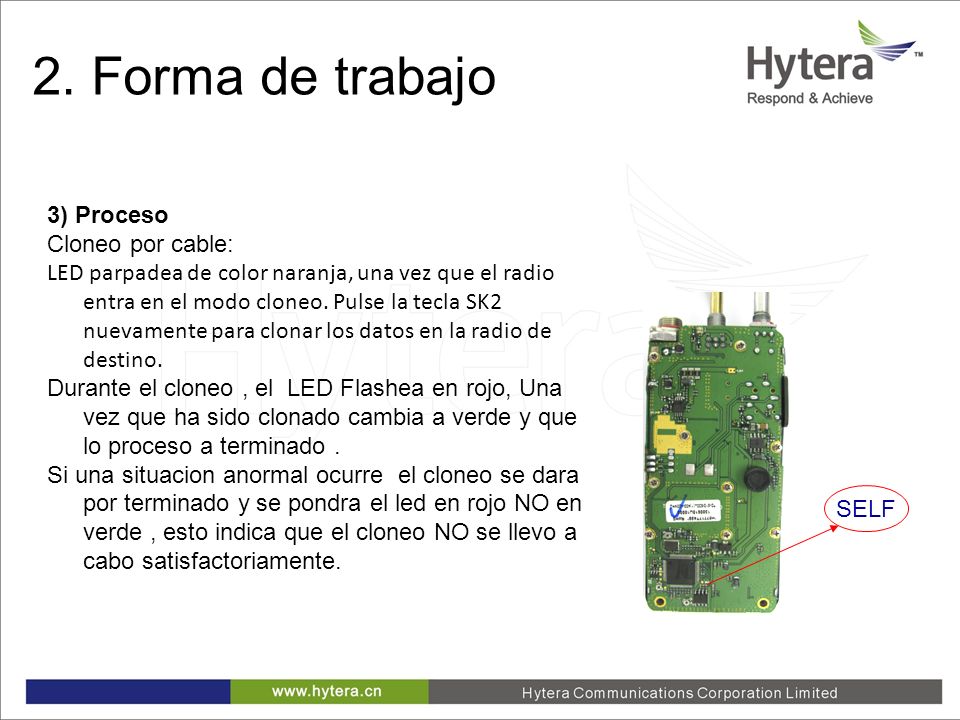

17 2. Working mode 3) Proceso Cloneo por cable: LED parpadea de color naranja, una vez que el radio entra en el modo cloneo. Pulse la tecla SK2 nuevamente para clonar los datos en la radio de destino. Durante el cloneo, el LED Flashea en rojo, Una vez que ha sido clonado cambia a verde y que lo proceso a terminado. Si una situacion anormal ocurre el cloneo se dara por terminado y se pondra el led en rojo NO en verde, esto indica que el cloneo NO se llevo a cabo satisfactoriamente. SELF 2. Forma de trabajo

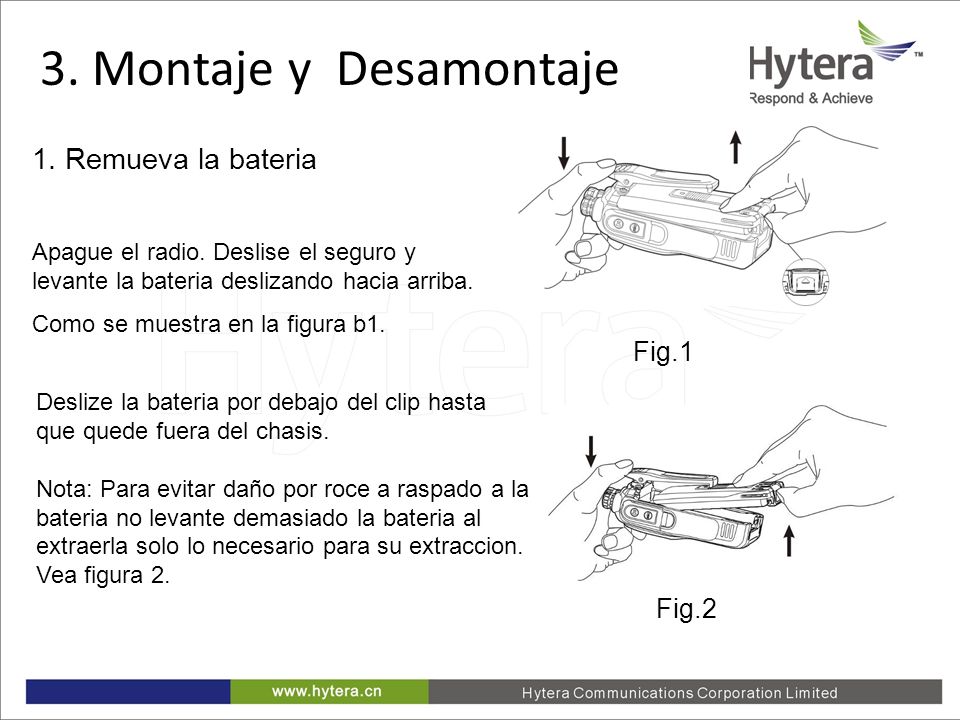

18 3. Disassemble and Assemble Fig.1 1. Remueva la bateria Apague el radio. Deslise el seguro y levante la bateria deslizando hacia arriba. Como se muestra en la figura b1. Fig.2 Deslize la bateria por debajo del clip hasta que quede fuera del chasis. Nota: Para evitar daño por roce a raspado a la bateria no levante demasiado la bateria al extraerla solo lo necesario para su extraccion. Vea figura Montaje y Desamontaje

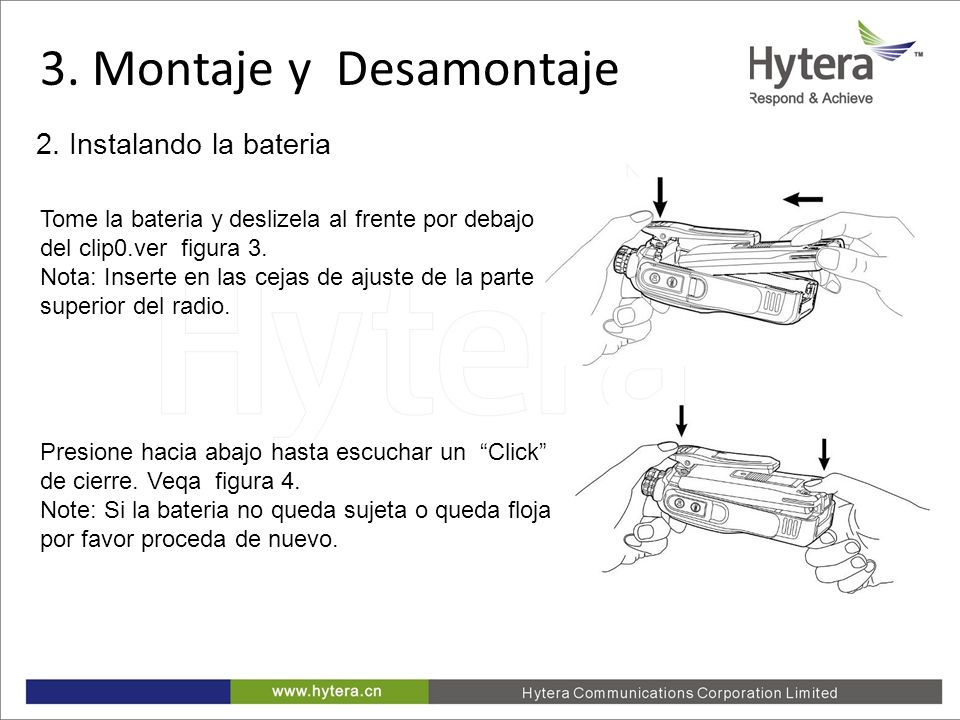

19 3. Disassemble and Assemble 2. Instalando la bateria Tome la bateria y deslizela al frente por debajo del clip0.ver figura 3. Nota: Inserte en las cejas de ajuste de la parte superior del radio. Presione hacia abajo hasta escuchar un Click de cierre. Veqa figura 4. Note: Si la bateria no queda sujeta o queda floja por favor proceda de nuevo. 3. Montaje y Desamontaje

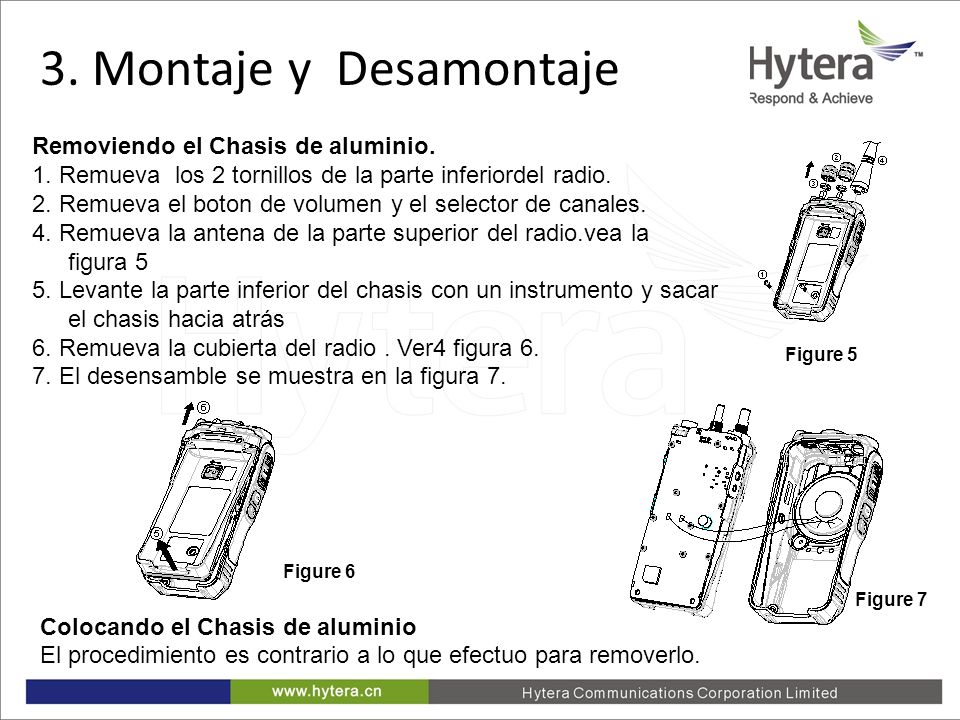

20 3. Disassemble and Assemble Removiendo el Chasis de aluminio. 1. Remueva los 2 tornillos de la parte inferiordel radio. 2. Remueva el boton de volumen y el selector de canales. 4. Remueva la antena de la parte superior del radio.vea la figura 5 5. Levante la parte inferior del chasis con un instrumento y sacar el chasis hacia atrás 6. Remueva la cubierta del radio. Ver4 figura El desensamble se muestra en la figura 7. Figure 6 Figure 7 Colocando el Chasis de aluminio El procedimiento es contrario a lo que efectuo para removerlo. Figure 5 3. Montaje y Desamontaje

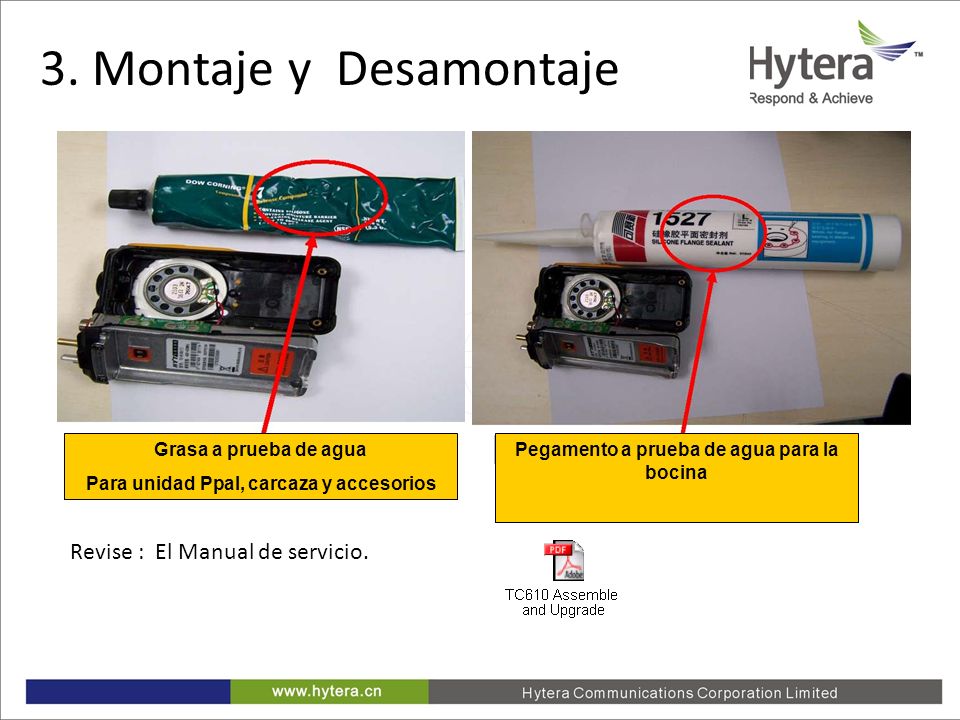

21 3. Disassemble and Assemble Grasa a prueba de agua Para unidad Ppal, carcaza y accesorios Pegamento a prueba de agua para la bocina Revise : El Manual de servicio. 3. Montaje y Desamontaje

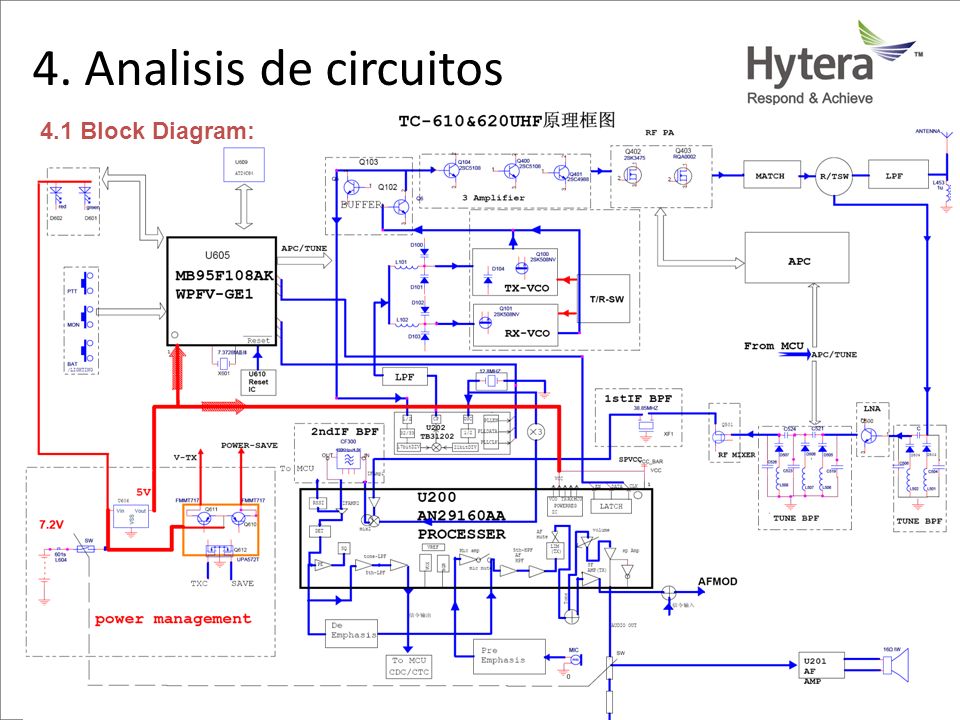

22 4. Circuit Analysis 4.1 Block Diagram: 4. Analisis de circuitos

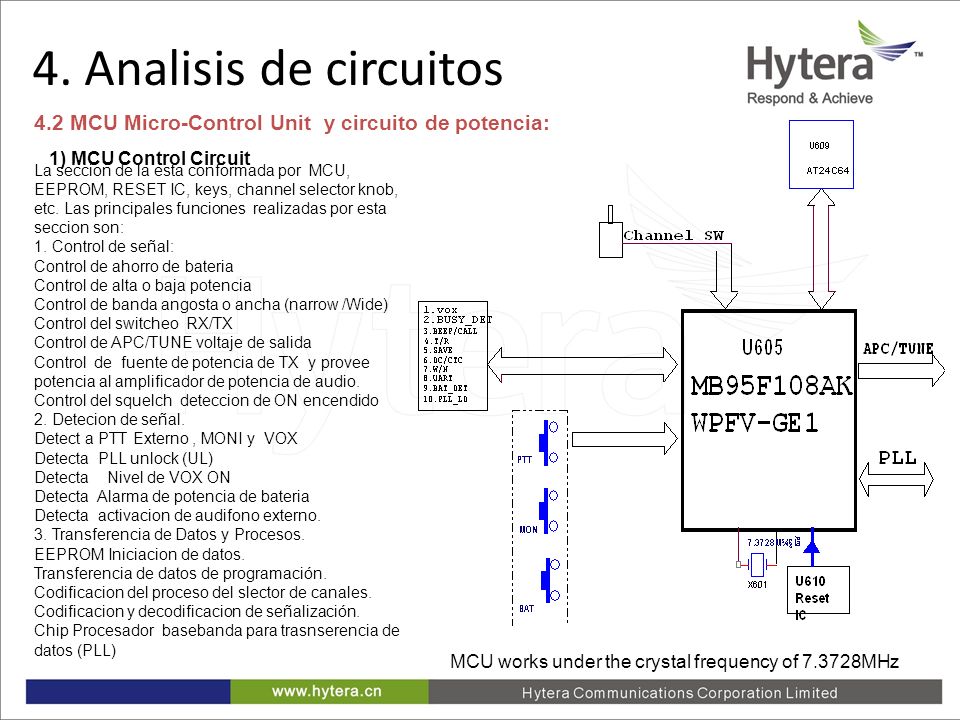

23 4. Circuit Analysis 1) MCU Control Circuit MCU works under the crystal frequency of MHz 4.2 MCU Micro-Control Unit y circuito de potencia: La seccion de la esta conformada por MCU, EEPROM, RESET IC, keys, channel selector knob, etc. Las principales funciones realizadas por esta seccion son: 1. Control de señal: Control de ahorro de bateria Control de alta o baja potencia Control de banda angosta o ancha (narrow /Wide) Control del switcheo RX/TX Control de APC/TUNE voltaje de salida Control de fuente de potencia de TX y provee potencia al amplificador de potencia de audio. Control del squelch deteccion de ON encendido 2. Detecion de señal. Detect a PTT Externo, MONI y VOX Detecta PLL unlock (UL) Detecta Nivel de VOX ON Detecta Alarma de potencia de bateria Detecta activacion de audifono externo. 3. Transferencia de Datos y Procesos. EEPROM Iniciacion de datos. Transferencia de datos de programación. Codificacion del proceso del slector de canales. Codificacion y decodificacion de señalización. Chip Procesador basebanda para trasnserencia de datos (PLL) 4. Analisis de circuitos

24 4. Circuit Analysis 2) Circuito de potencia. Las fuentes de alimentación de la sección de Tx y Rx ambos tienen medidas de regulación simétrica. Cuando el voltaje cambia, cambia el voltaje de salida actual, el regulador de circuito cerrado de retroalimentación opera, Regulando el voltaje de 5V. 4. Analisis de circuitos

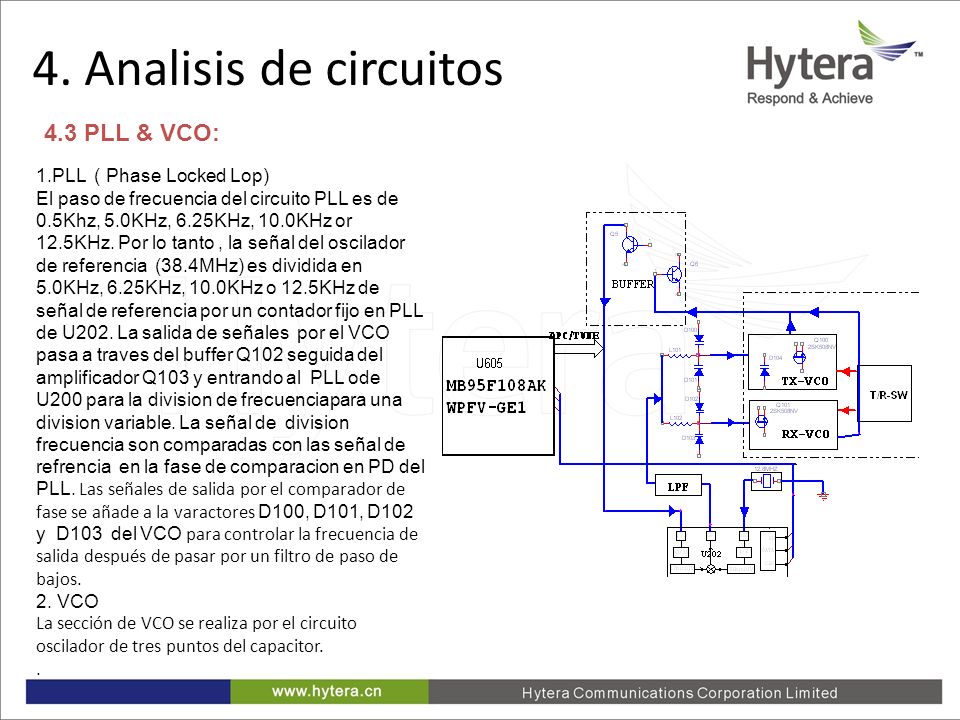

25 4. Circuit Analysis 4.3 PLL & VCO: 1.PLL ( Phase Locked Lop) El paso de frecuencia del circuito PLL es de 0.5Khz, 5.0KHz, 6.25KHz, 10.0KHz or 12.5KHz. Por lo tanto, la señal del oscilador de referencia (38.4MHz) es dividida en 5.0KHz, 6.25KHz, 10.0KHz o 12.5KHz de señal de referencia por un contador fijo en PLL de U202. La salida de señales por el VCO pasa a traves del buffer Q102 seguida del amplificador Q103 y entrando al PLL ode U200 para la division de frecuenciapara una division variable. La señal de division frecuencia son comparadas con las señal de refrencia en la fase de comparacion en PD del PLL. Las señales de salida por el comparador de fase se añade a la varactores D100, D101, D102 y D103 del VCO para controlar la frecuencia de salida después de pasar por un filtro de paso de bajos. 2. VCO La sección de VCO se realiza por el circuito oscilador de tres puntos del capacitor.. 4. Analisis de circuitos

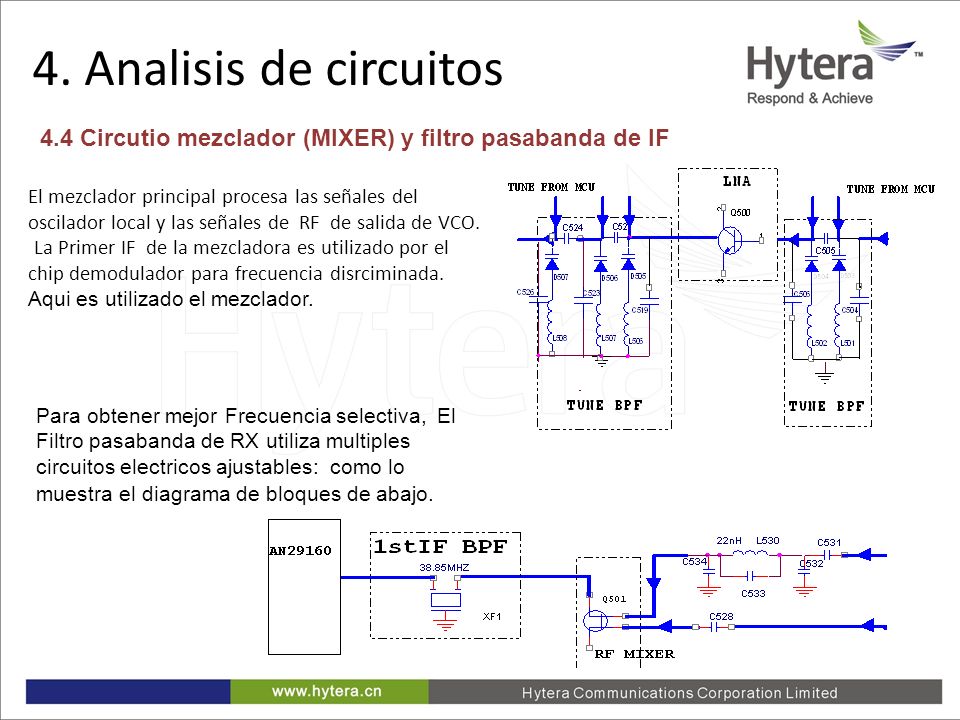

26 4. Circuit Analysis 4.4 Circutio mezclador (MIXER) y filtro pasabanda de IF El mezclador principal procesa las señales del oscilador local y las señales de RF de salida de VCO. La Primer IF de la mezcladora es utilizado por el chip demodulador para frecuencia disrciminada. Aqui es utilizado el mezclador. Para obtener mejor Frecuencia selectiva, El Filtro pasabanda de RX utiliza multiples circuitos electricos ajustables: como lo muestra el diagrama de bloques de abajo. 4. Analisis de circuitos

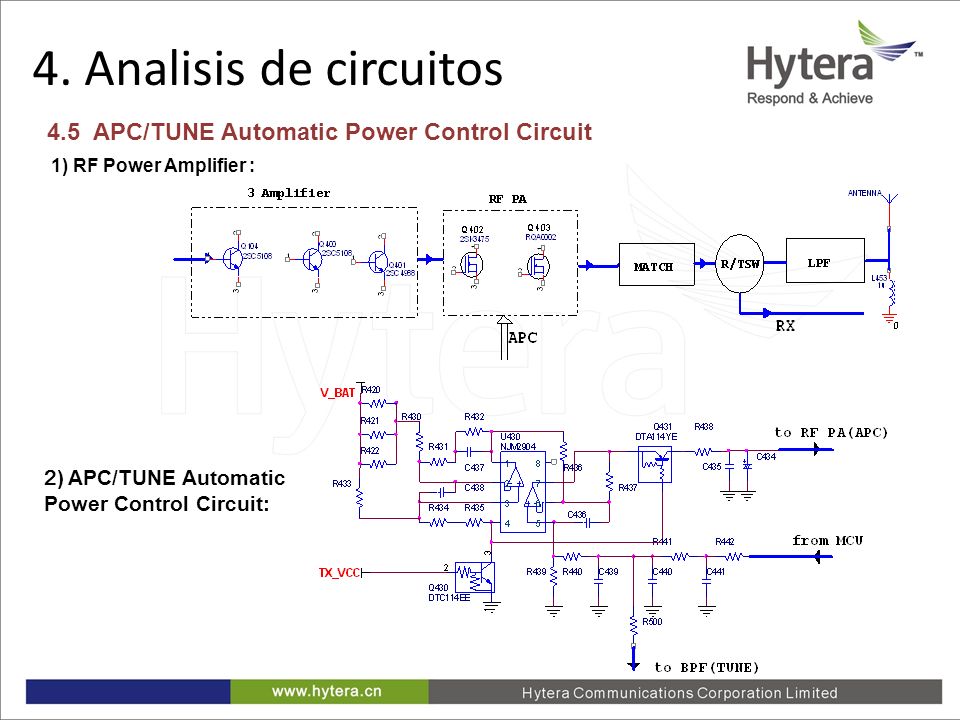

27 4. Circuit Analysis 4.5 APC/TUNE Automatic Power Control Circuit 1) RF Power Amplifier : 2) APC/TUNE Automatic Power Control Circuit: 4. Analisis de circuitos

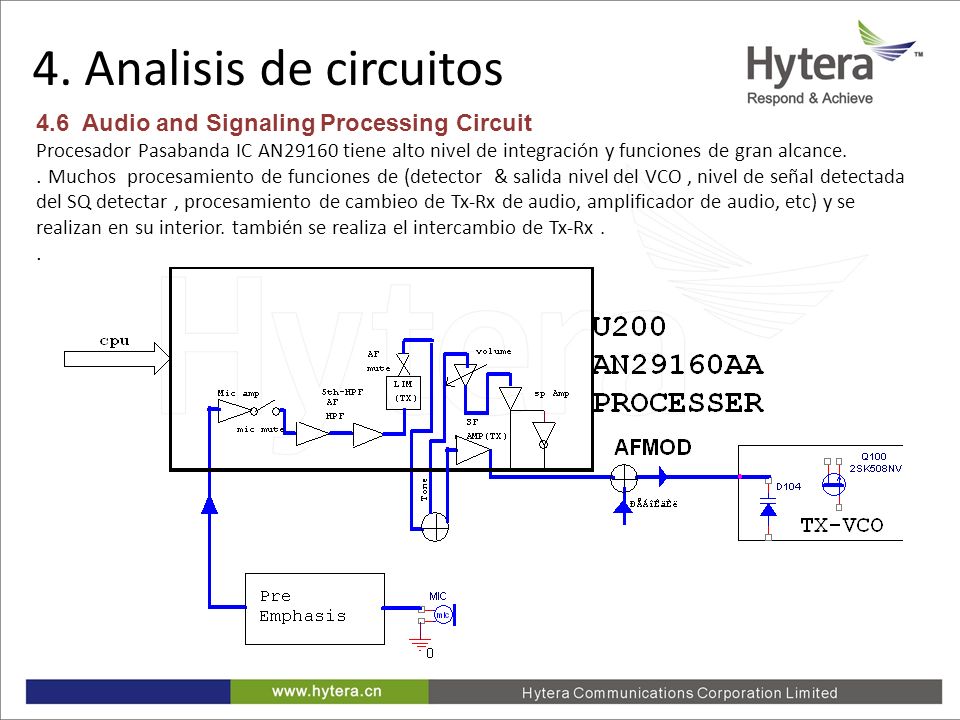

28 4. Circuit Analysis 4.6 Audio and Signaling Processing Circuit Procesador Pasabanda IC AN29160 tiene alto nivel de integración y funciones de gran alcance.. Muchos procesamiento de funciones de (detector & salida nivel del VCO, nivel de señal detectada del SQ detectar, procesamiento de cambieo de Tx-Rx de audio, amplificador de audio, etc) y se realizan en su interior. también se realiza el intercambio de Tx-Rx.. 4. Analisis de circuitos

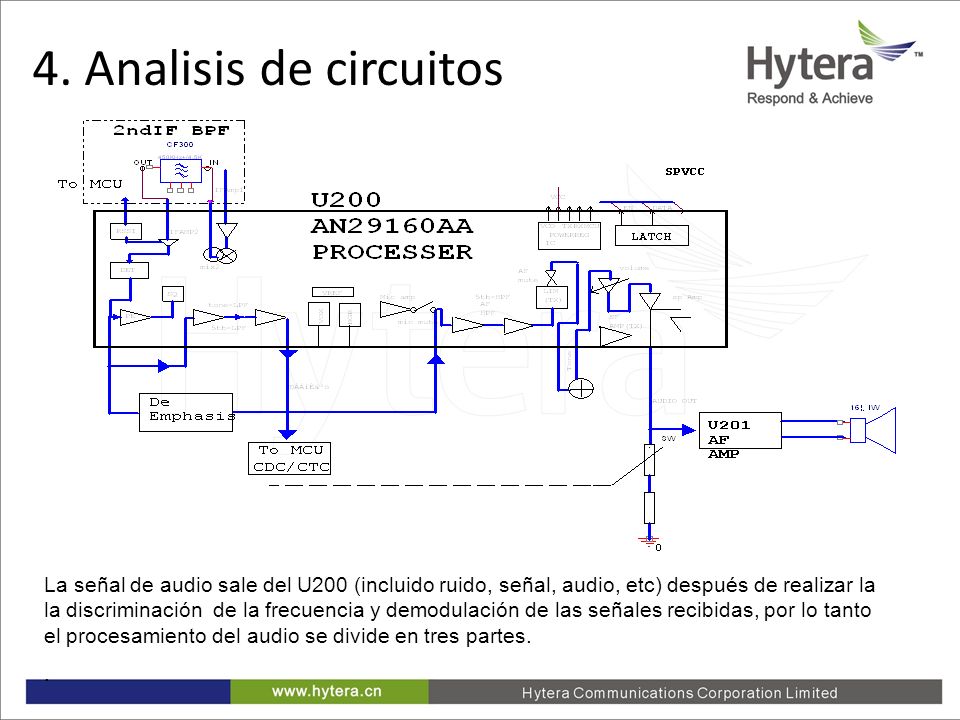

29 4. Circuit Analysis La señal de audio sale del U200 (incluido ruido, señal, audio, etc) después de realizar la la discriminación de la frecuencia y demodulación de las señales recibidas, por lo tanto el procesamiento del audio se divide en tres partes.. 4. Analisis de circuitos

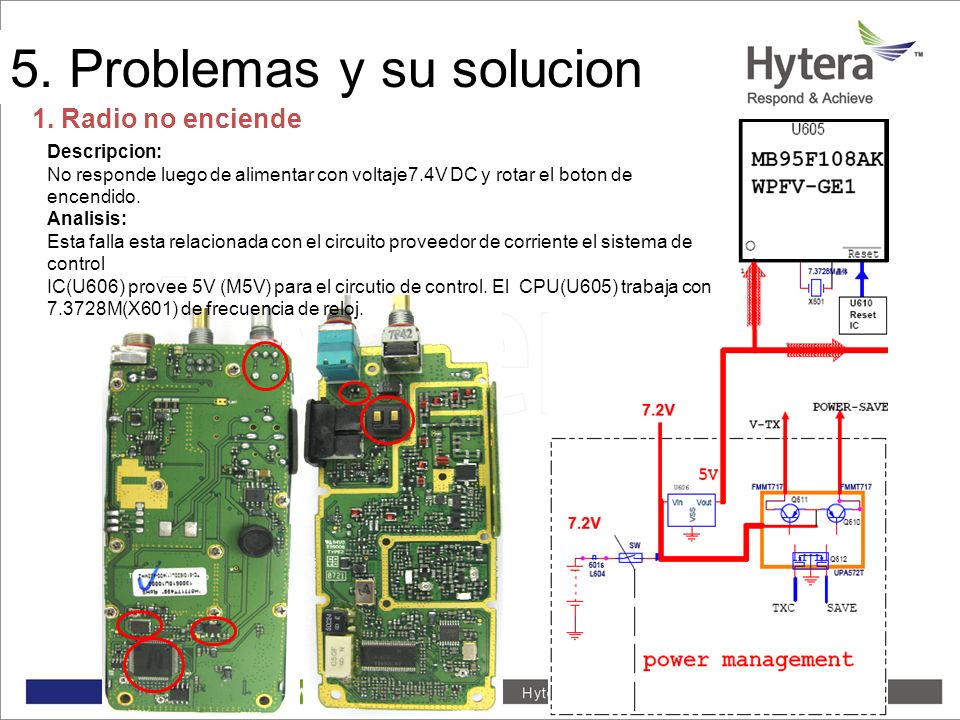

30 5. Trouble shooting 1. Radio no enciende Descripcion: No responde luego de alimentar con voltaje7.4V DC y rotar el boton de encendido. Analisis: Esta falla esta relacionada con el circuito proveedor de corriente el sistema de control IC(U606) provee 5V (M5V) para el circutio de control. El CPU(U605) trabaja con M(X601) de frecuencia de reloj. 5. Problemas y su solucion

31 5. Trouble shooting 1. Radio no enciende. Revisar: 1.Checar que el conector de la bateria esta bien soldado a la PCB. 2.Revisar si L604 esta correcto 3.Revisar el switch de volumen. 4.Revisar si la salida del regulador U606 is 5V 5.Revisar el cristal CPU X601 (7.3728MHz): 1) Pruebe el voltaje (debe ser 2.3V); 2) Pruebe el oscilador de frecuencia. 6. Revise si el CPU esta dañado o no esta bien soldado. 7.Revise si el Voltaje de RESET esta ok(pin 21 del CPU): revise si el voltaje de restablecimiento es proveido por U Problemas y su solucion

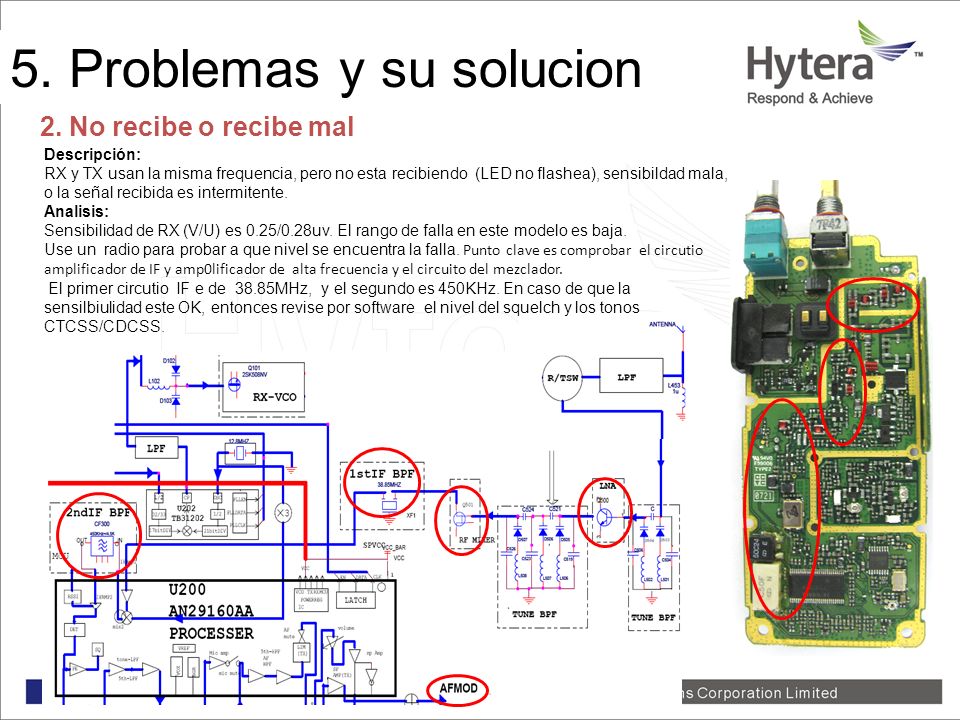

32 5. Trouble shooting 2. No recibe o recibe mal Descripción: RX y TX usan la misma frequencia, pero no esta recibiendo (LED no flashea), sensibildad mala, o la señal recibida es intermitente. Analisis: Sensibilidad de RX (V/U) es 0.25/0.28uv. El rango de falla en este modelo es baja. Use un radio para probar a que nivel se encuentra la falla. Punto clave es comprobar el circutio amplificador de IF y amp0lificador de alta frecuencia y el circuito del mezclador. El primer circutio IF e de 38.85MHz, y el segundo es 450KHz. En caso de que la sensilbiulidad este OK, entonces revise por software el nivel del squelch y los tonos CTCSS/CDCSS. 5. Problemas y su solucion

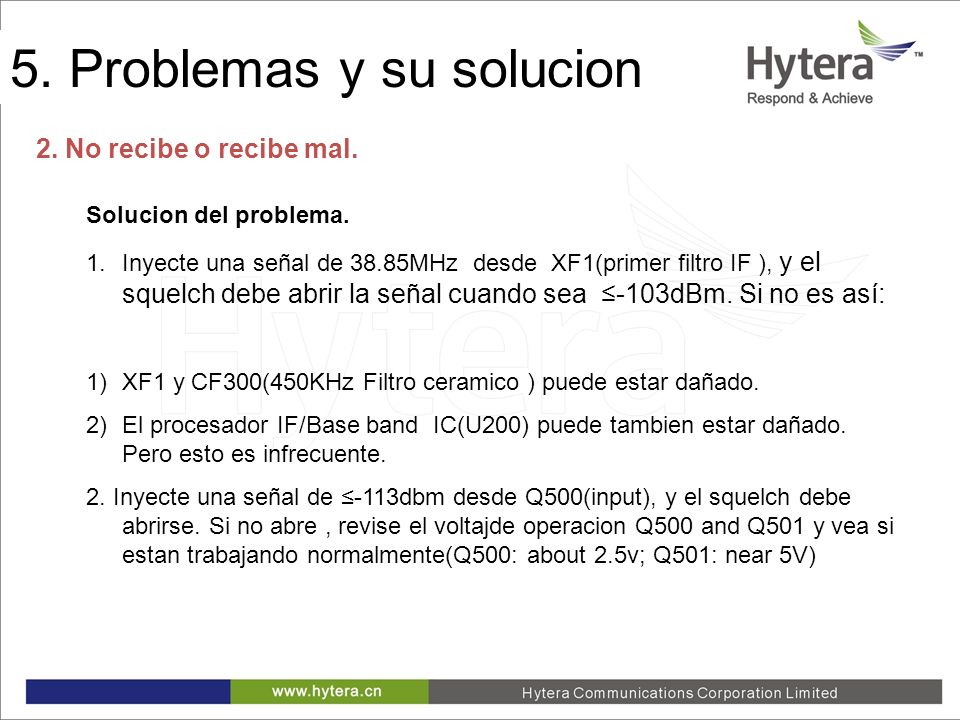

33 5. Trouble shooting 2. No recibe o recibe mal. Solucion del problema. 1.Inyecte una señal de 38.85MHz desde XF1(primer filtro IF ), y el squelch debe abrir la señal cuando sea -103dBm. Si no es así: 1)XF1 y CF300(450KHz Filtro ceramico ) puede estar dañado. 2)El procesador IF/Base band IC(U200) puede tambien estar dañado. Pero esto es infrecuente. 2. Inyecte una señal de -113dbm desde Q500(input), y el squelch debe abrirse. Si no abre, revise el voltajde operacion Q500 and Q501 y vea si estan trabajando normalmente(Q500: about 2.5v; Q501: near 5V) 5. Problemas y su solucion

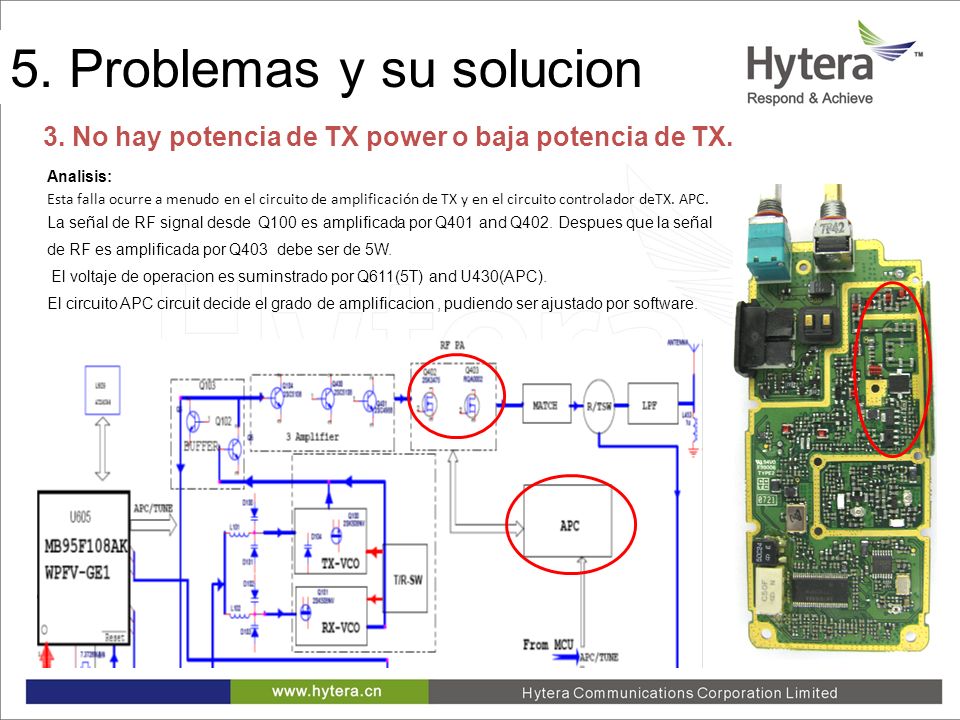

34 5. Trouble shooting 3. No hay potencia de TX power o baja potencia de TX. Analisis: Esta falla ocurre a menudo en el circuito de amplificación de TX y en el circuito controlador deTX. APC. La señal de RF signal desde Q100 es amplificada por Q401 and Q402. Despues que la señal de RF es amplificada por Q403 debe ser de 5W. El voltaje de operacion es suminstrado por Q611(5T) and U430(APC). El circuito APC circuit decide el grado de amplificacion, pudiendo ser ajustado por software. 5. Problemas y su solucion

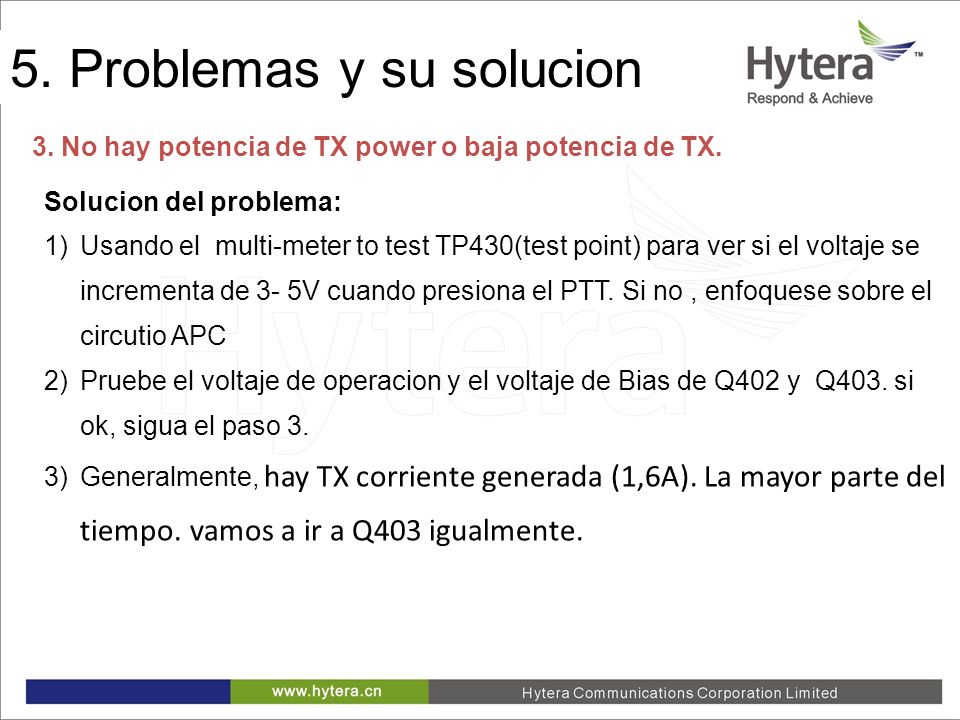

35 5. Trouble shooting 3. No hay potencia de TX power o baja potencia de TX. Solucion del problema: 1)Usando el multi-meter to test TP430(test point) para ver si el voltaje se incrementa de 3- 5V cuando presiona el PTT. Si no, enfoquese sobre el circutio APC 2)Pruebe el voltaje de operacion y el voltaje de Bias de Q402 y Q403. si ok, sigua el paso 3. 3)Generalmente, hay TX corriente generada (1,6A). La mayor parte del tiempo. vamos a ir a Q403 igualmente. 5. Problemas y su solucion

36 5. Trouble shooting 4. Desbloqueo / Bloqueo Descripcion: El radio suena DuDu… Analisis: 1.Enfoquese en el PLL y VCO 2.Defina TX bloqueada, RX bloqueada o ambos. Solucion: 1.Pruebe CV alta frecuencia de 3V, baja frecuencia mayor que 0,5 V 2.Pruebe U202(PLL IC) y X300(12.8 crystal) voltaje de operacion. si es normal, pruebe sustituir. si es anormal vaya a la fuente de poder. 3. TX bloqueo o Rx bloqueado esta relacionado al VCO. Q100/Q101 y TC100/TC101 es posible. 5. Problemas y su solucion

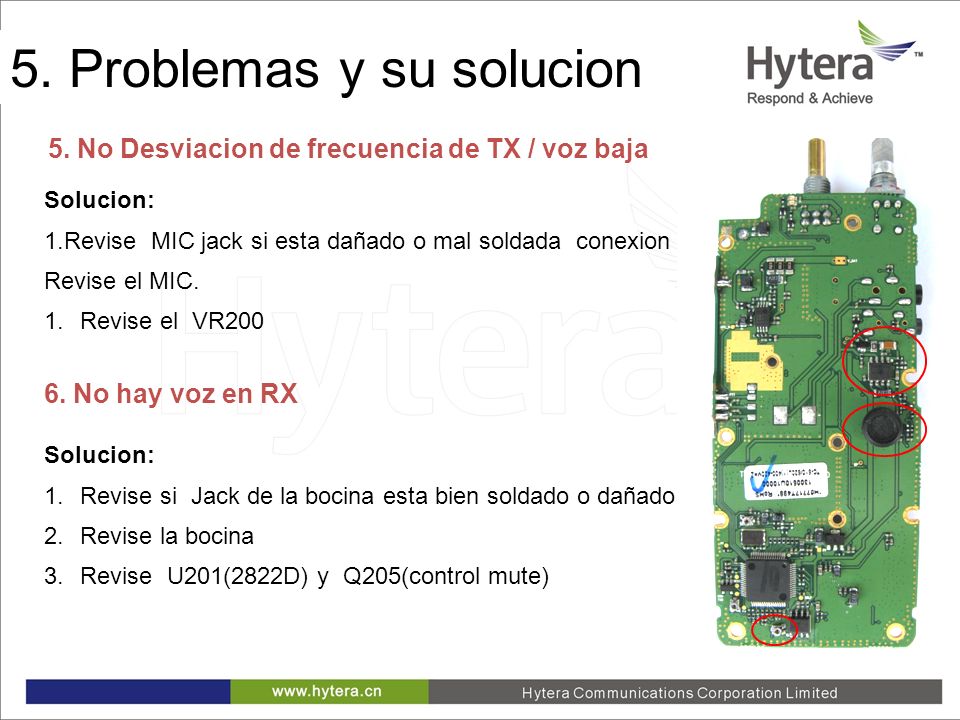

37 5. Trouble shooting 5. No Desviacion de frecuencia de TX / voz baja Solucion: 1.Revise MIC jack si esta dañado o mal soldada conexion Revise el MIC. 1.Revise el VR200 Solucion: 1.Revise si Jack de la bocina esta bien soldado o dañado 2.Revise la bocina 3.Revise U201(2822D) y Q205(control mute) 6. No hay voz en RX 5. Problemas y su solucion

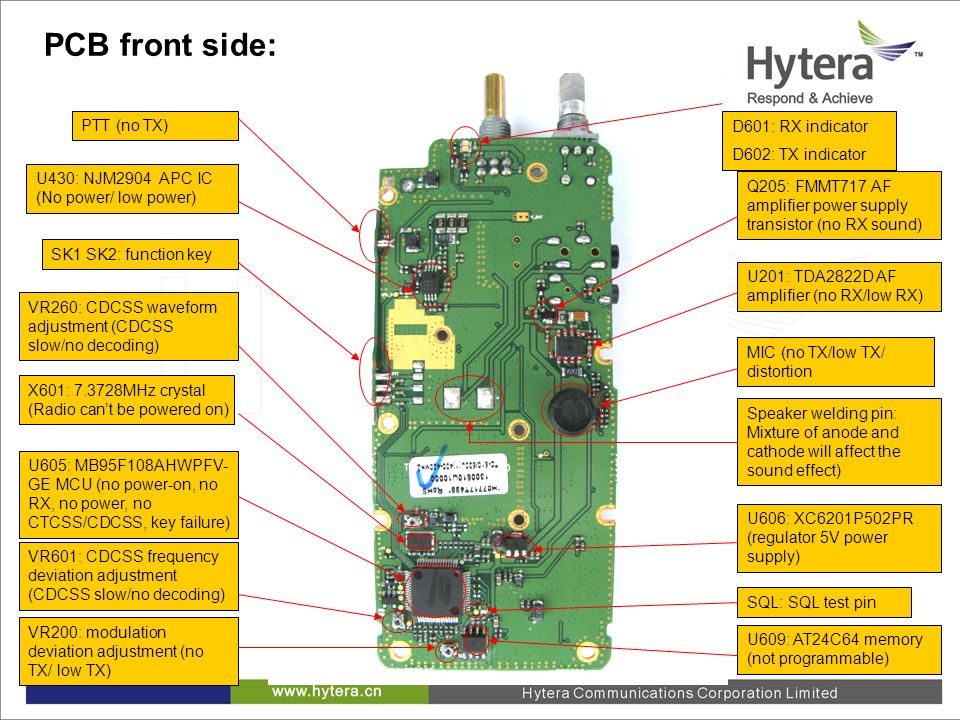

38 PCB front side: PTT (no TX) U430: NJM2904 APC IC (No power/ low power) SK1 SK2: function key VR260: CDCSS waveform adjustment (CDCSS slow/no decoding) X601: MHz crystal (Radio cant be powered on) U605: MB95F108AHWPFV- GE MCU (no power-on, no RX, no power, no CTCSS/CDCSS, key failure) VR601: CDCSS frequency deviation adjustment (CDCSS slow/no decoding) VR200: modulation deviation adjustment (no TX/ low TX) D601: RX indicator D602: TX indicator Q205: FMMT717 AF amplifier power supply transistor (no RX sound) U201: TDA2822D AF amplifier (no RX/low RX) MIC (no TX/low TX/ distortion Speaker welding pin: Mixture of anode and cathode will affect the sound effect) U606: XC6201P502PR (regulator 5V power supply) SQL: SQL test pin U609: AT24C64 memory (not programmable)

39 PCB back side: Volume knob Channel selector Earphone jack MIC jack Battery connector piece (passive) Q611: 5T voltage Q610: 5R voltage Q403: RQA0002 amplifier (no power/low power) Q402: RD01 amplifying Q401: 2SC4988 amplifying Q500: AT41511 high freq amplifier (No RX/low RX) Q501: 3SK318 mixer (no RX/low RX) XF1: MFT38P first IF filter (no RX/low RX) CD300: 50C24 discriminator (no RX/ RX distortion) U200: AN29160AA base- band processing IC (VOX level test and output, SQL signal test and output, TX/RX AF process switch, AF amplifying) CF300: LTM450GW second IF filter (no RX/low RX) Q101: 2SK508NV RX Q100: 2SK508NV TX TC100: TX VCO adjustable TC101: RX VCO adjustable CV: voltage test pin U202: TB31202 frequency divider (unlock) X300: 12.8MHz crystal (lose of lock) V300: freq. stability adjustable resistor Battery connector piece (negative)

40 Gracias por su asistencia
