1 Válvulas Solenoides - 101 Vistazo general, Función y Operación

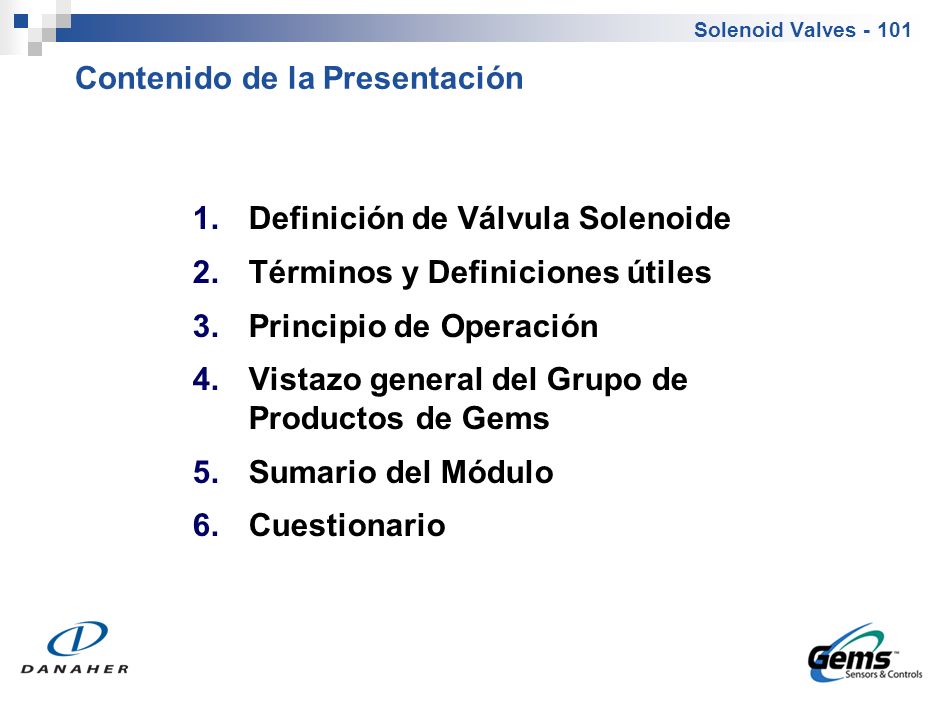

2 Solenoid Valves - 101 1.Definición de Válvula Solenoide 2.Términos y Definiciones útiles 3.Principio de Operación 4.Vistazo general del Grupo de Productos de Gems 5.Sumario del Módulo 6.Cuestionario Contenido de la Presentación

3 Válvula – dispositivo que regula el flujo de sustancias (ya sean gases o líquidos) al abrir, cerrar u obstruir parcialmente varias vías de paso Válvula Solenoide – es una válvula que se abre o cierra eléctricamente por medio de un campo magnético Solenoid Valves - 101 Válvulas Solenoides – Definición

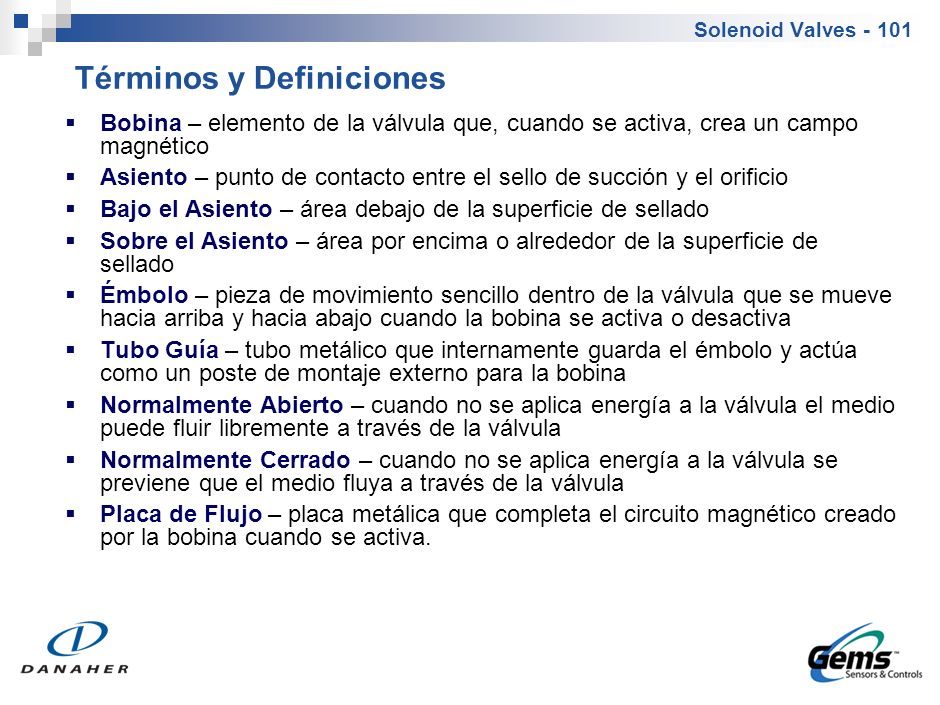

4  Bobina – elemento de la válvula que, cuando se activa, crea un campo magnético  Asiento – punto de contacto entre el sello de succión y el orificio  Bajo el Asiento – área debajo de la superficie de sellado  Sobre el Asiento – área por encima o alrededor de la superficie de sellado  Émbolo – pieza de movimiento sencillo dentro de la válvula que se mueve hacia arriba y hacia abajo cuando la bobina se activa o desactiva  Tubo Guía – tubo metálico que internamente guarda el émbolo y actúa como un poste de montaje externo para la bobina  Normalmente Abierto – cuando no se aplica energía a la válvula el medio puede fluir libremente a través de la válvula  Normalmente Cerrado – cuando no se aplica energía a la válvula se previene que el medio fluya a través de la válvula  Placa de Flujo – placa metálica que completa el circuito magnético creado por la bobina cuando se activa. Solenoid Valves - 101 Términos y Definiciones

5 TUERCA CUBIERTA DE LA BOBINA BOBINA PLACA DE FLUJO ENSAMBLE GUÍA ÉMBOLO SELLO INFERIOR CUERPO O-RING CUERPO RESORTE DE RETORNO Solenoid Valves - 101 Válvulas Solenoides – Componentes Principales

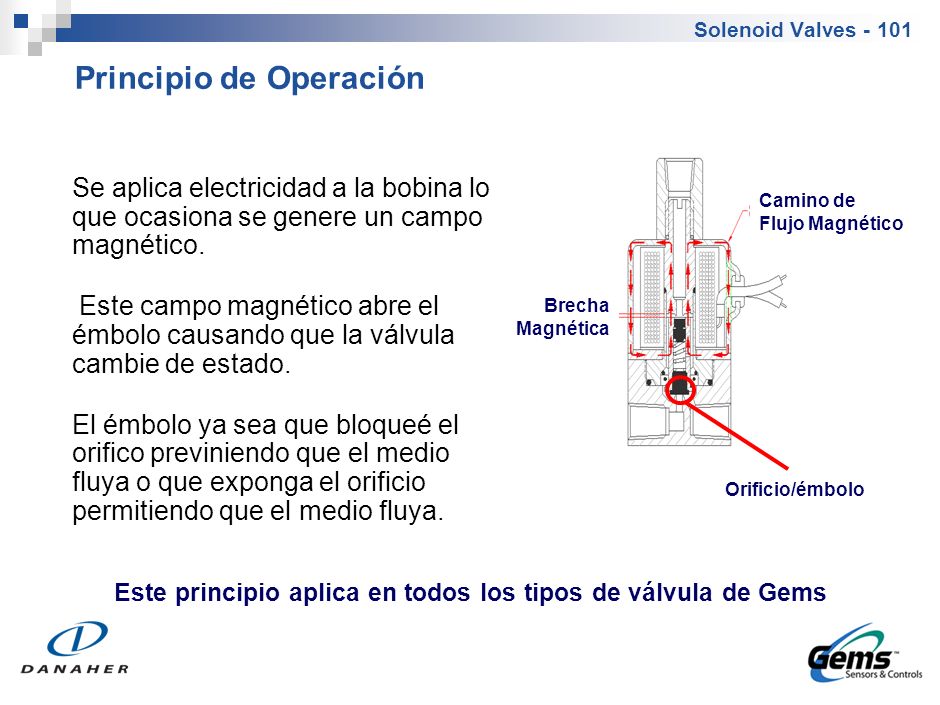

6 Se aplica electricidad a la bobina lo que ocasiona se genere un campo magnético. Este campo magnético abre el émbolo causando que la válvula cambie de estado. El émbolo ya sea que bloqueé el orifico previniendo que el medio fluya o que exponga el orificio permitiendo que el medio fluya. Este principio aplica en todos los tipos de válvula de Gems Camino de Flujo Magnético Brecha Magnética Orificio/émbolo Solenoid Valves - 101 Principio de Operación

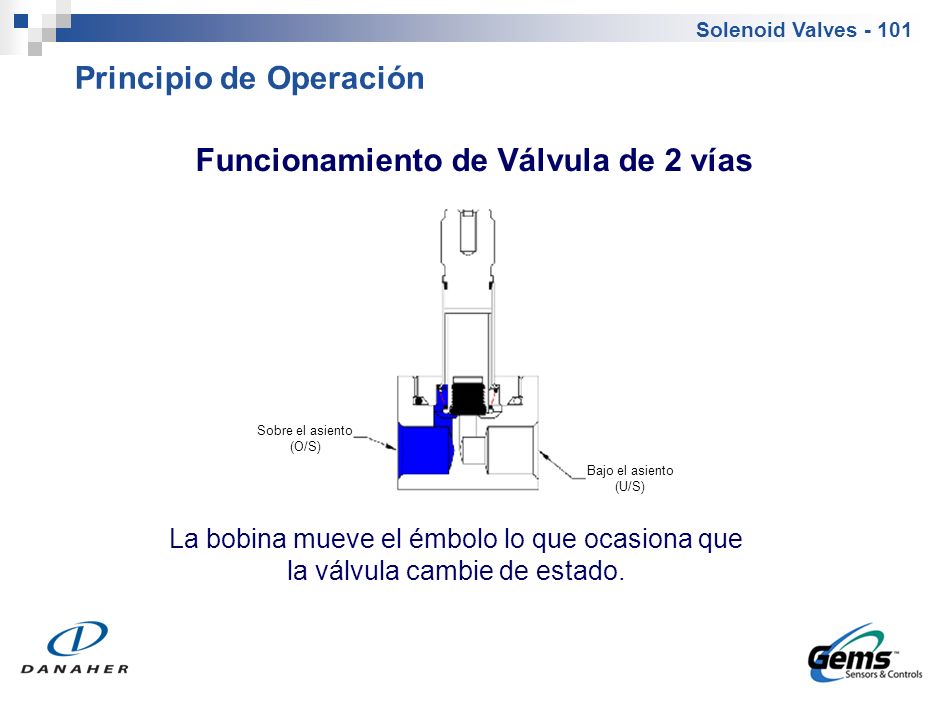

7 Funcionamiento de Válvula de 2 vías Solenoid Valves - 101 Principio de Operación La bobina mueve el émbolo lo que ocasiona que la válvula cambie de estado. Sobre el asiento (O/S) Bajo el asiento (U/S)

8 Solenoid Valves - 101 Vistazo de Grupo Criogénico AislaciónPropósito General Colectores

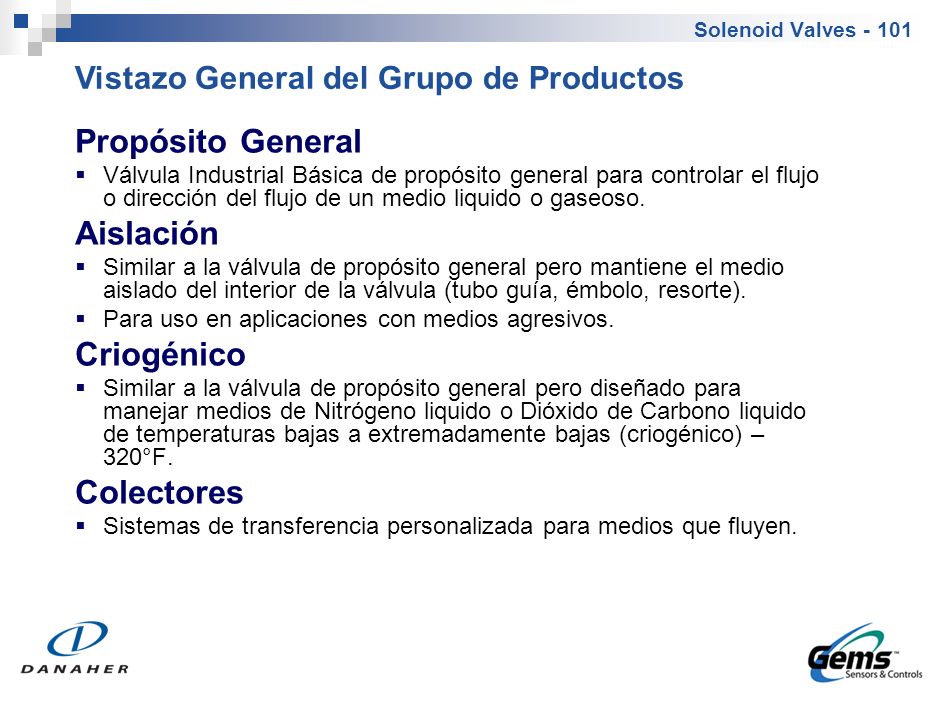

9 Solenoid Valves - 101 Vistazo General del Grupo de Productos Propósito General  Válvula Industrial Básica de propósito general para controlar el flujo o dirección del flujo de un medio liquido o gaseoso. Aislación  Similar a la válvula de propósito general pero mantiene el medio aislado del interior de la válvula (tubo guía, émbolo, resorte).  Para uso en aplicaciones con medios agresivos. Criogénico  Similar a la válvula de propósito general pero diseñado para manejar medios de Nitrógeno liquido o Dióxido de Carbono liquido de temperaturas bajas a extremadamente bajas (criogénico) – 320°F. Colectores  Sistemas de transferencia personalizada para medios que fluyen.

10  Cada diseño está personalizado de acuerdo a la aplicación del cliente, por lo que el desempeño depende completamente en la especificación particular.  Variación infinita Solenoid Valves - 101 Colectores

11 1.Definición de Válvula Solenoide 2.Términos y Definiciones 3.Principio de Operación 4.Vistazo General del grupo de productos de Gems  Propósito General  Aislamiento  Criogénico  Colectores Solenoid Valves - 101 Sumario del Módulo
