Tarea N°3 Corriente Eléctrica Y Ley De Ampere Nelson Castro G12N10giovanni
2

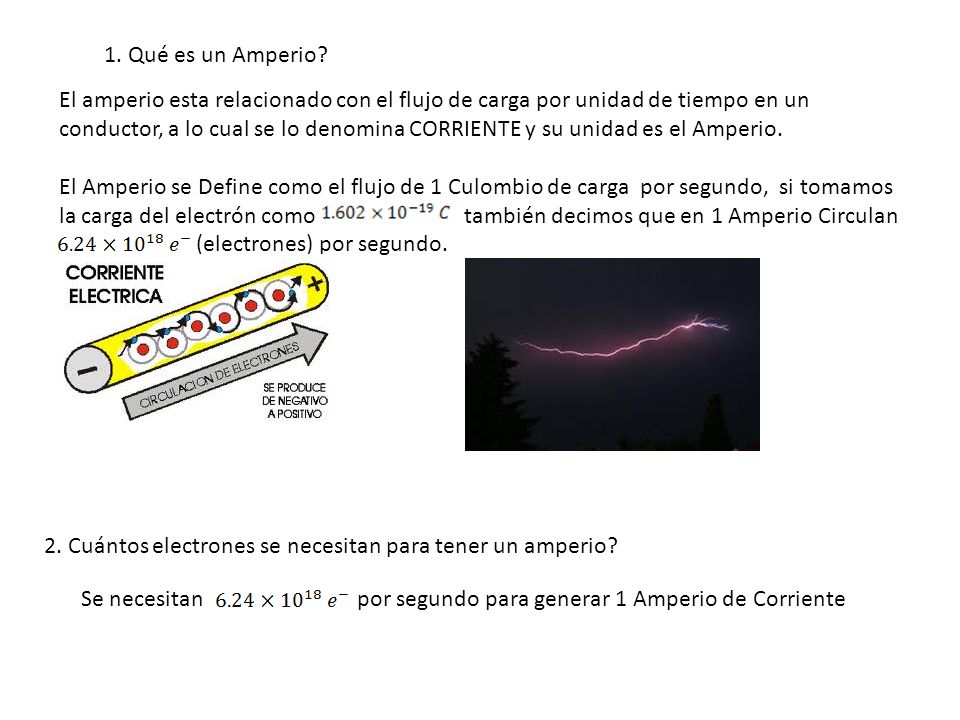

1. Qué es un Amperio? El amperio esta relacionado con el flujo de carga por unidad de tiempo en un conductor, a lo cual se lo denomina CORRIENTE y su unidad es el Amperio. El Amperio se Define como el flujo de 1 Culombio de carga por segundo, si tomamos la carga del electrón como también decimos que en 1 Amperio Circulan (electrones) por segundo. 2. Cuántos electrones se necesitan para tener un amperio? Se necesitan por segundo para generar 1 Amperio de Corriente
3

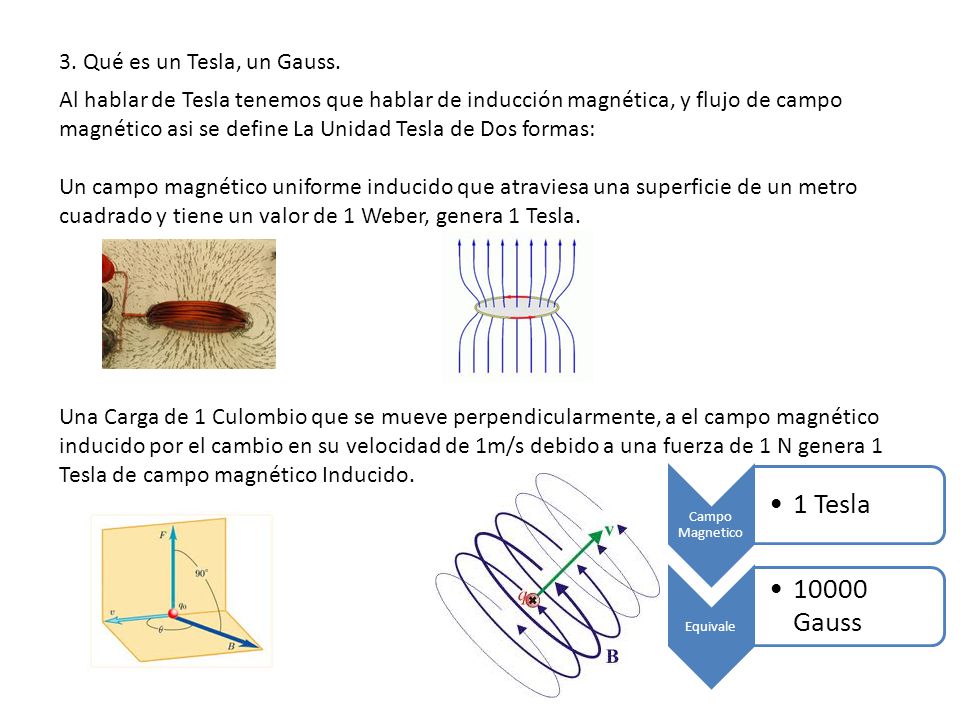

1 Tesla 10000 Gauss 3. Qué es un Tesla, un Gauss.
Al hablar de Tesla tenemos que hablar de inducción magnética, y flujo de campo magnético asi se define La Unidad Tesla de Dos formas: Un campo magnético uniforme inducido que atraviesa una superficie de un metro cuadrado y tiene un valor de 1 Weber, genera 1 Tesla. Una Carga de 1 Culombio que se mueve perpendicularmente, a el campo magnético inducido por el cambio en su velocidad de 1m/s debido a una fuerza de 1 N genera 1 Tesla de campo magnético Inducido. Campo Magnetico 1 Tesla Equivale 10000 Gauss
4

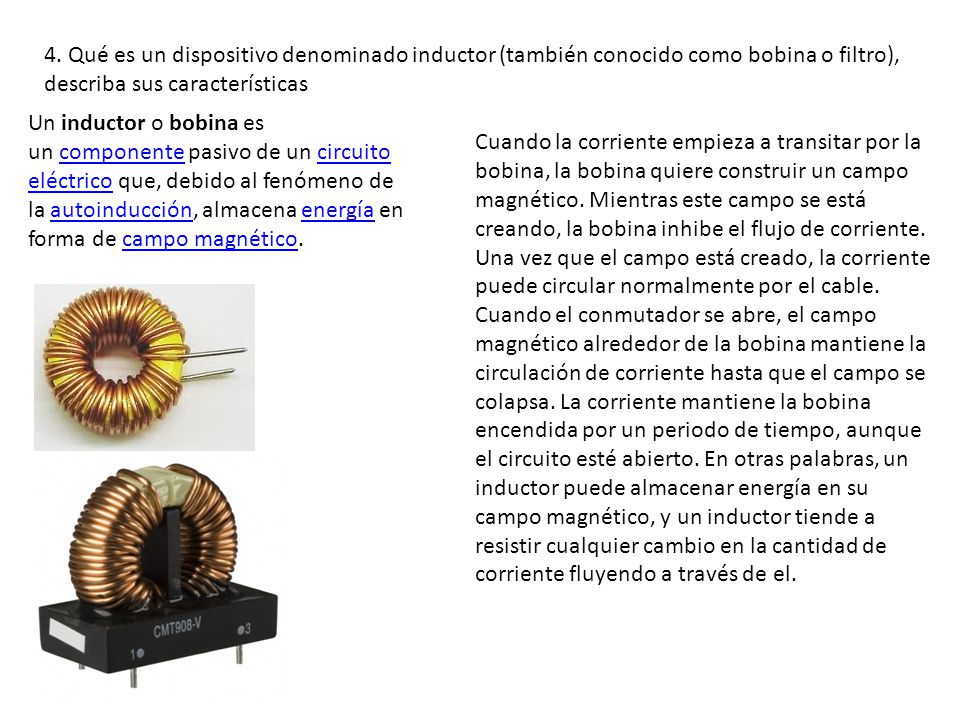

4. Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético. Cuando la corriente empieza a transitar por la bobina, la bobina quiere construir un campo magnético. Mientras este campo se está creando, la bobina inhibe el flujo de corriente. Una vez que el campo está creado, la corriente puede circular normalmente por el cable. Cuando el conmutador se abre, el campo magnético alrededor de la bobina mantiene la circulación de corriente hasta que el campo se colapsa. La corriente mantiene la bobina encendida por un periodo de tiempo, aunque el circuito esté abierto. En otras palabras, un inductor puede almacenar energía en su campo magnético, y un inductor tiende a resistir cualquier cambio en la cantidad de corriente fluyendo a través de el.
5

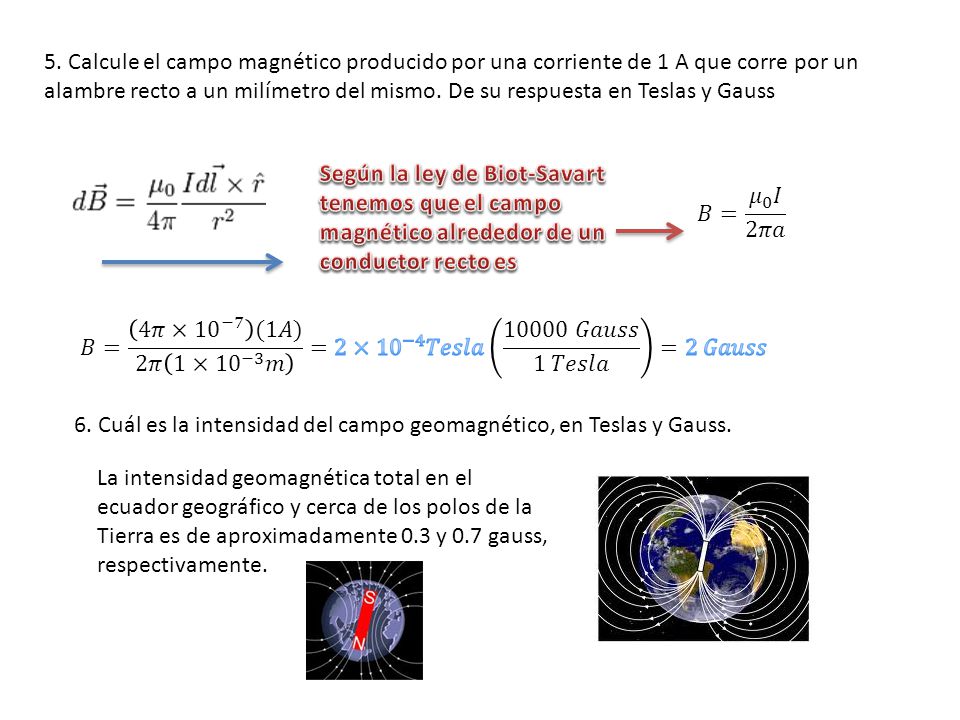

5. Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss Según la ley de Biot-Savart tenemos que el campo magnético alrededor de un conductor recto es 𝐵= 𝜇 0 𝐼 2𝜋𝑎 𝐵= 4𝜋× 10 −7 (1𝐴) 2𝜋 1× 10 −3 𝑚 =2× 10 −4 𝑇𝑒𝑠𝑙𝑎 𝐺𝑎𝑢𝑠𝑠 1 𝑇𝑒𝑠𝑙𝑎 =2 𝐺𝑎𝑢𝑠𝑠 6. Cuál es la intensidad del campo geomagnético, en Teslas y Gauss. La intensidad geomagnética total en el ecuador geográfico y cerca de los polos de la Tierra es de aproximadamente 0.3 y 0.7 gauss, respectivamente.
6

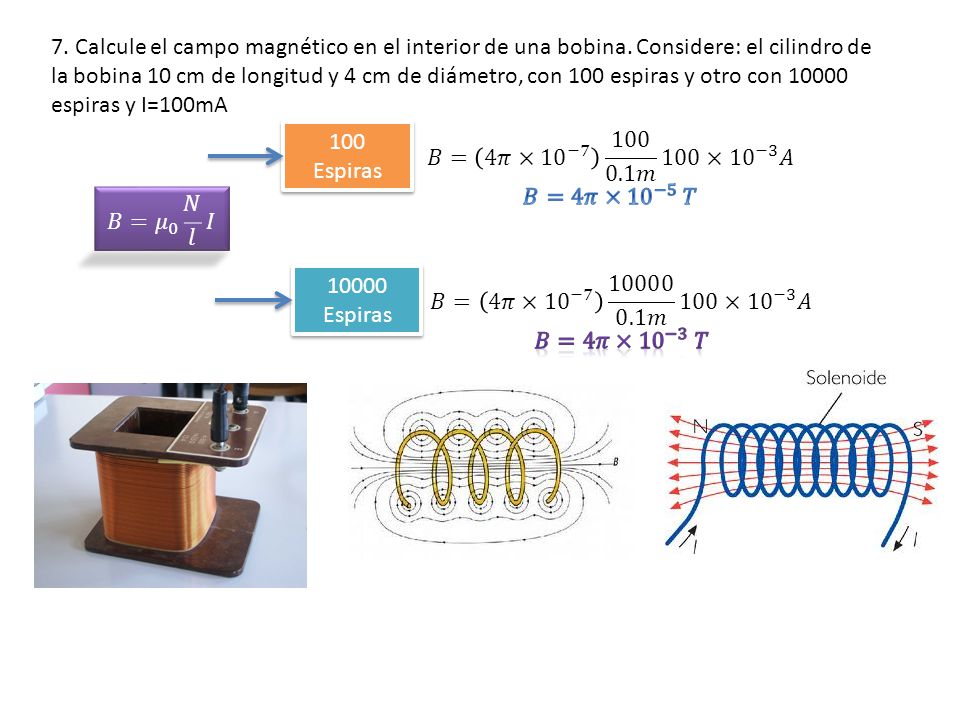

7. Calcule el campo magnético en el interior de una bobina
7. Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA 100 Espiras 𝐵= 4𝜋× 10 − 𝑚 100× 10 −3 𝐴 𝐵=4𝜋× 10 −5 𝑇 𝐵= 𝜇 0 𝑁 𝑙 𝐼 10000 Espiras 𝐵= 4𝜋× 10 − 𝑚 100× 10 −3 𝐴 𝐵=4𝜋× 10 −3 𝑇
