1 pone a disposición del mercado...
Robótica Sanitaria Antivandalismo

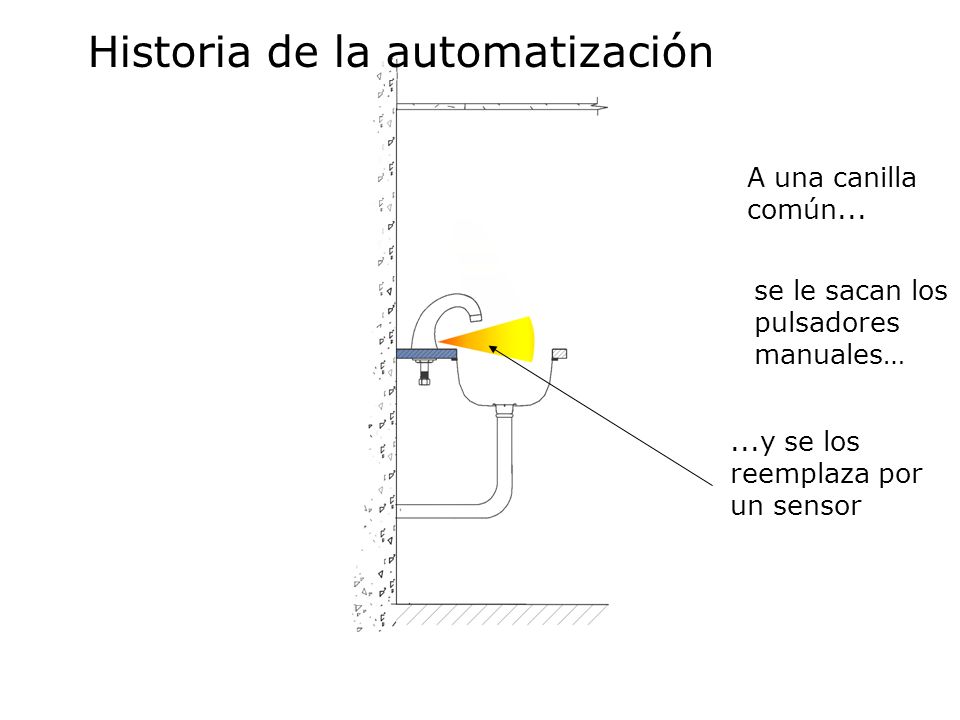

2 Historia de la automatización
A una canilla común... se le sacan los pulsadores manuales… ...y se los reemplaza por un sensor

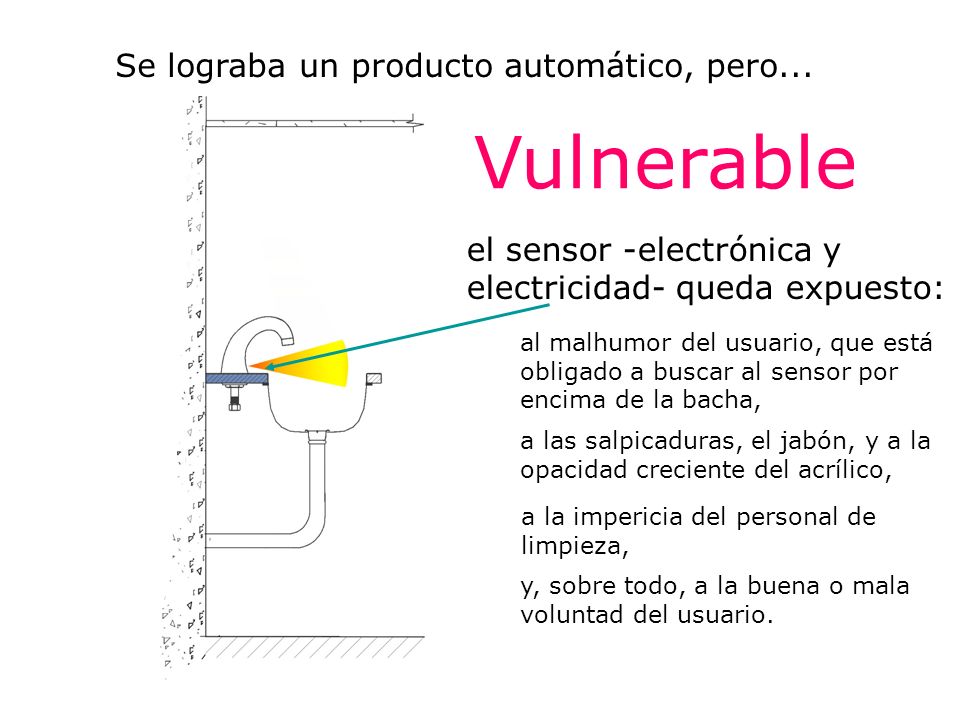

3 Vulnerable Se lograba un producto automático, pero...
el sensor -electrónica y electricidad- queda expuesto: al malhumor del usuario, que está obligado a buscar al sensor por encima de la bacha, a las salpicaduras, el jabón, y a la opacidad creciente del acrílico, a la impericia del personal de limpieza, y, sobre todo, a la buena o mala voluntad del usuario.

4 Para subsanar estos y otros inconvenientes,
ofrece...

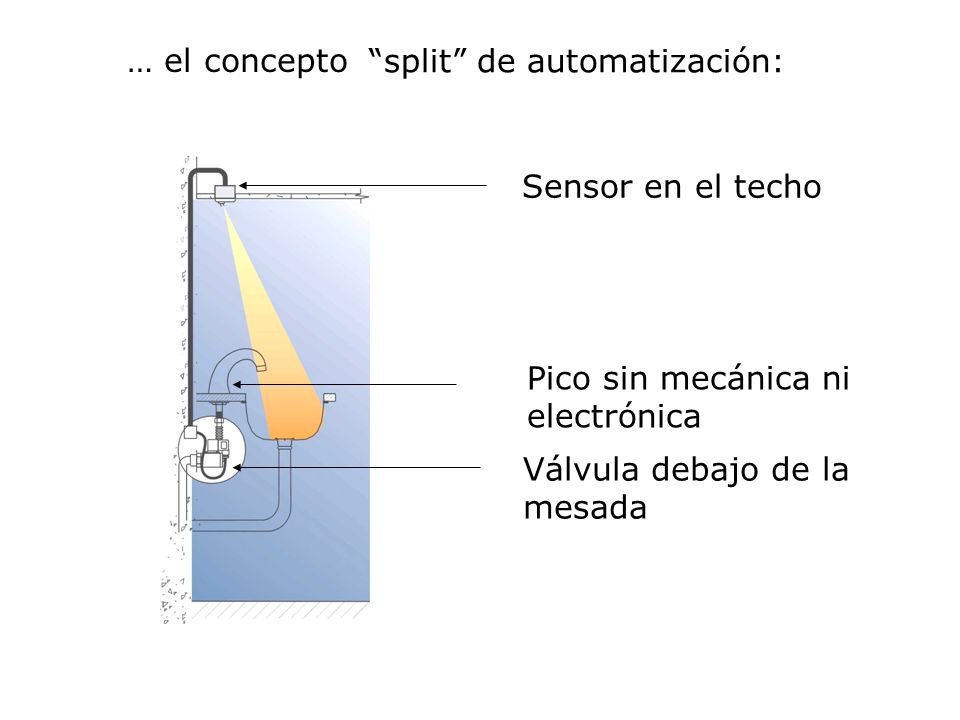

5 “split” de automatización:
… el concepto “split” de automatización: Sensor en el techo Pico sin mecánica ni electrónica Válvula debajo de la mesada

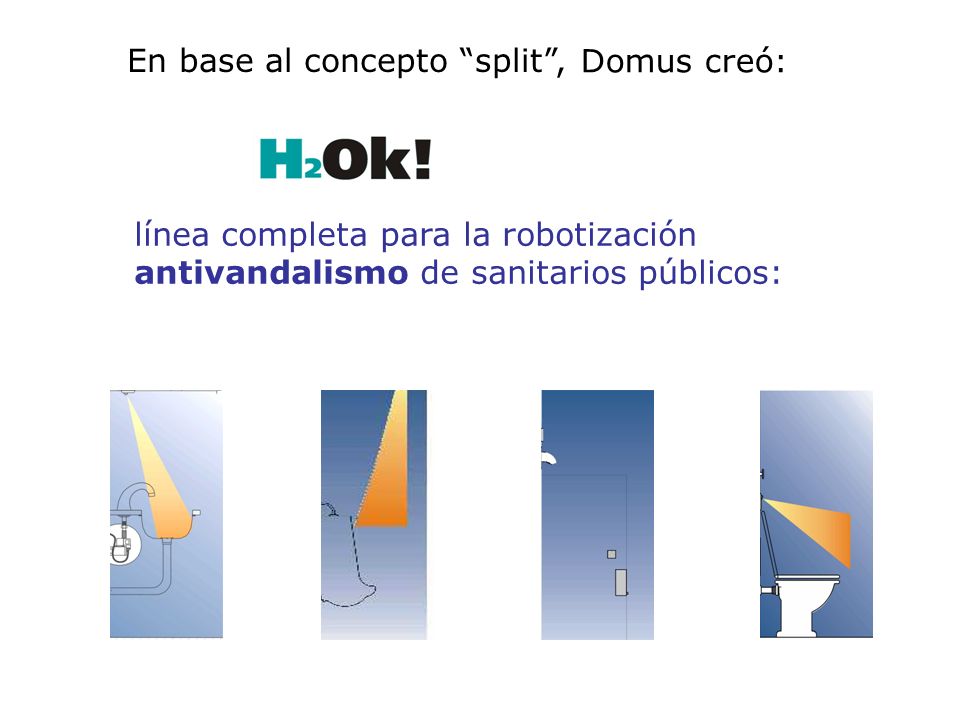

6 En base al concepto “split”,
Domus creó: línea completa para la robotización antivandalismo de sanitarios públicos:

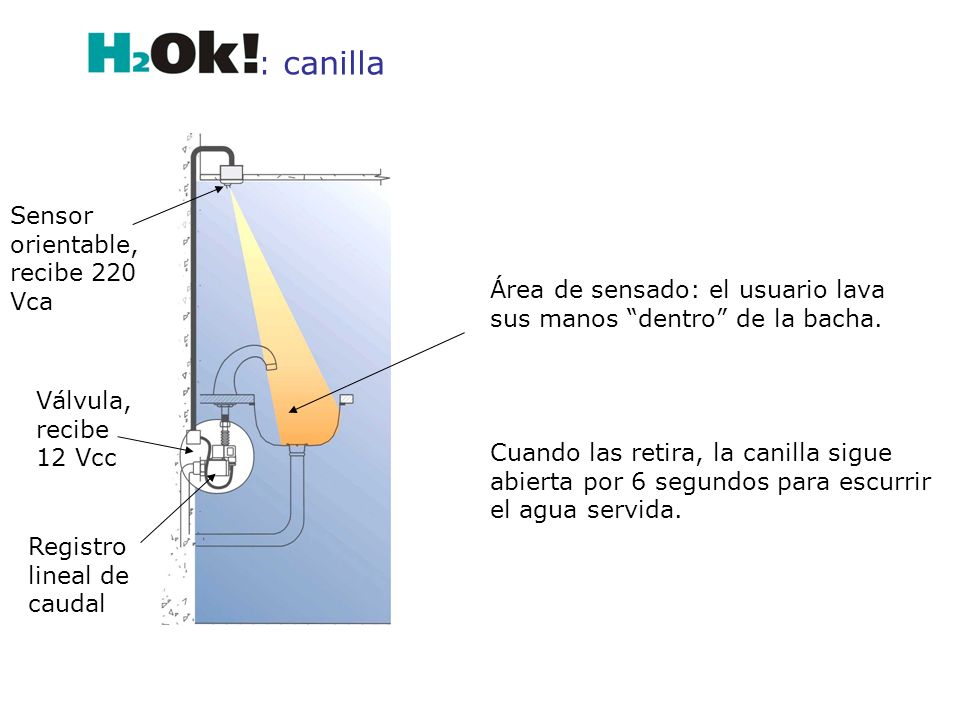

7 : canilla Sensor orientable, recibe 220 Vca
Área de sensado: el usuario lava sus manos “dentro” de la bacha. Válvula, recibe 12 Vcc Cuando las retira, la canilla sigue abierta por 6 segundos para escurrir el agua servida. Registro lineal de caudal

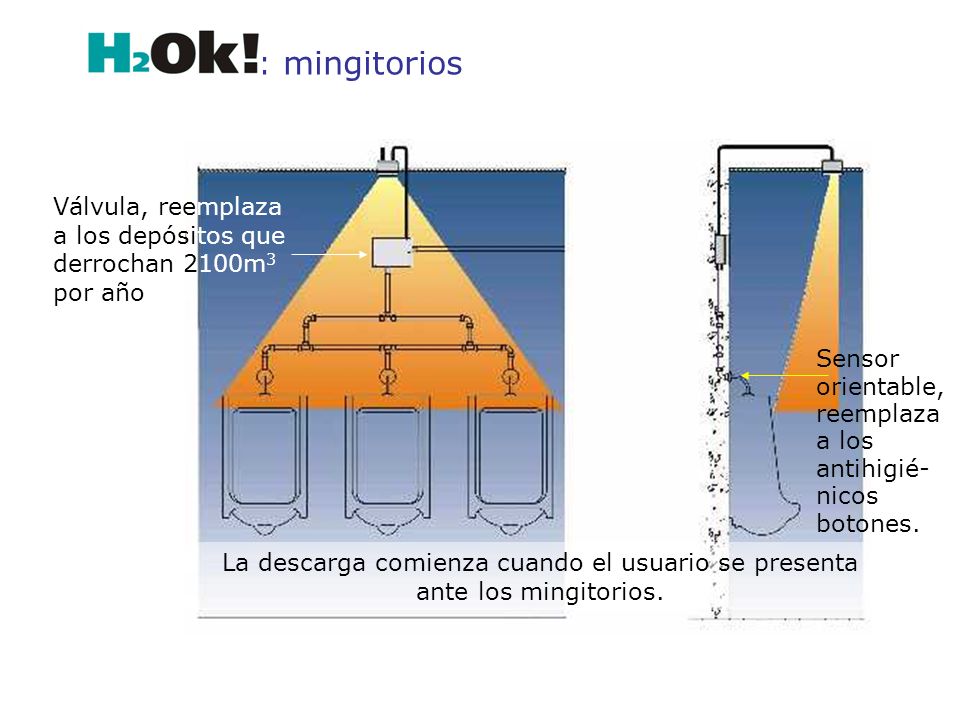

8 : mingitorios Válvula, reemplaza a los depósitos que derrochan 2100m3 por año Sensor orientable, reemplaza a los antihigié-nicos botones. La descarga comienza cuando el usuario se presenta ante los mingitorios.

9 Existe la opción operada con sensor, similar a la canilla
: duchas Fuente inteligente Domus Pico antivandalismo Botonera, abre y cierra la ducha Cospelera El tiempo de ducha se prerregula La temperatura se regula con válvulas esféricas. Existe la opción operada con sensor, similar a la canilla

10 : válvula de inodoro Sensor, abre la válvula por una dosis exacta.
Área de sensado; el inodoro se descargará cuando el usuario se retire, siempre. tiene 1 sola pieza móvil,… Si se roza el botón inferior se descarga media dosis y trabaja con sólo 1 kilo de presión.

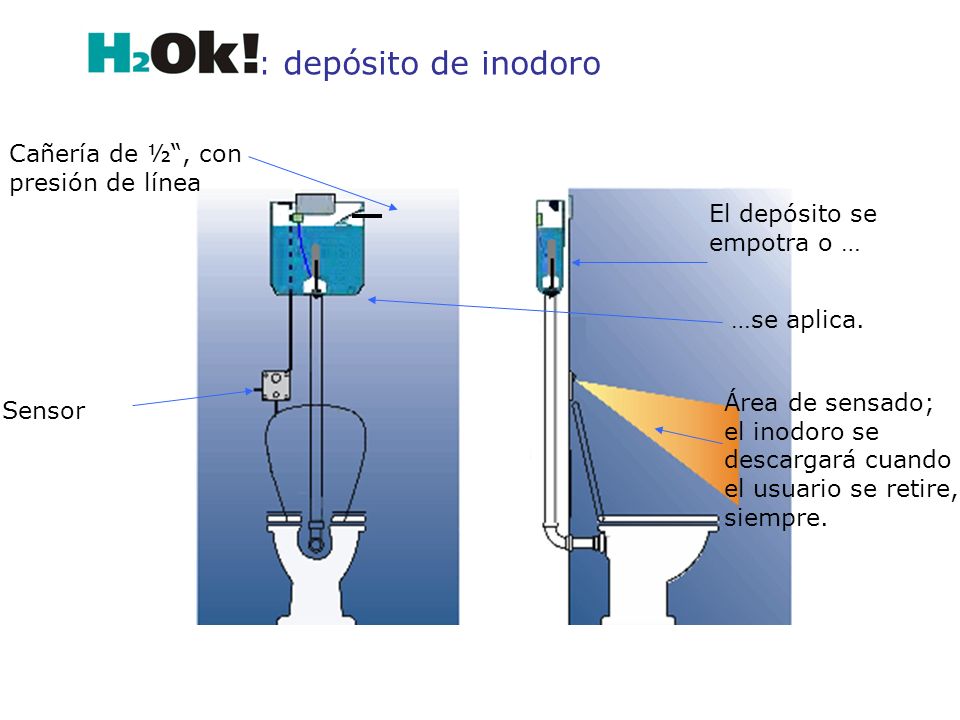

11 : depósito de inodoro Cañería de ½“, con presión de línea
El depósito se empotra o … …se aplica. Área de sensado; el inodoro se descargará cuando el usuario se retire, siempre. Sensor

12 Otras aplicaciones...

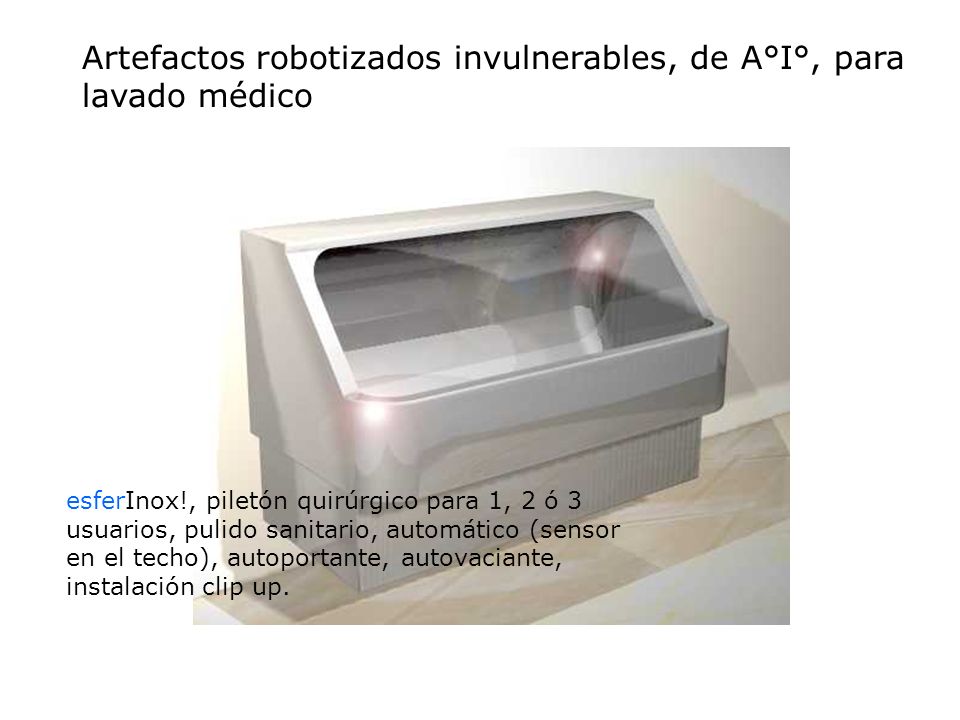

13 Artefactos robotizados invulnerables, de A°I°, para lavado médico
esferInox!, piletón quirúrgico para 1, 2 ó 3 usuarios, pulido sanitario, automático (sensor en el techo), autoportante, autovaciante, instalación clip up.

14 Artefactos robotizados antivandalismo, de A°I°, para sanitarios de alto tránsito
mesaInox!, para 1, 2 ó 3 usuarios, automática, superficie sin discontinuidades, pulido sanitario.

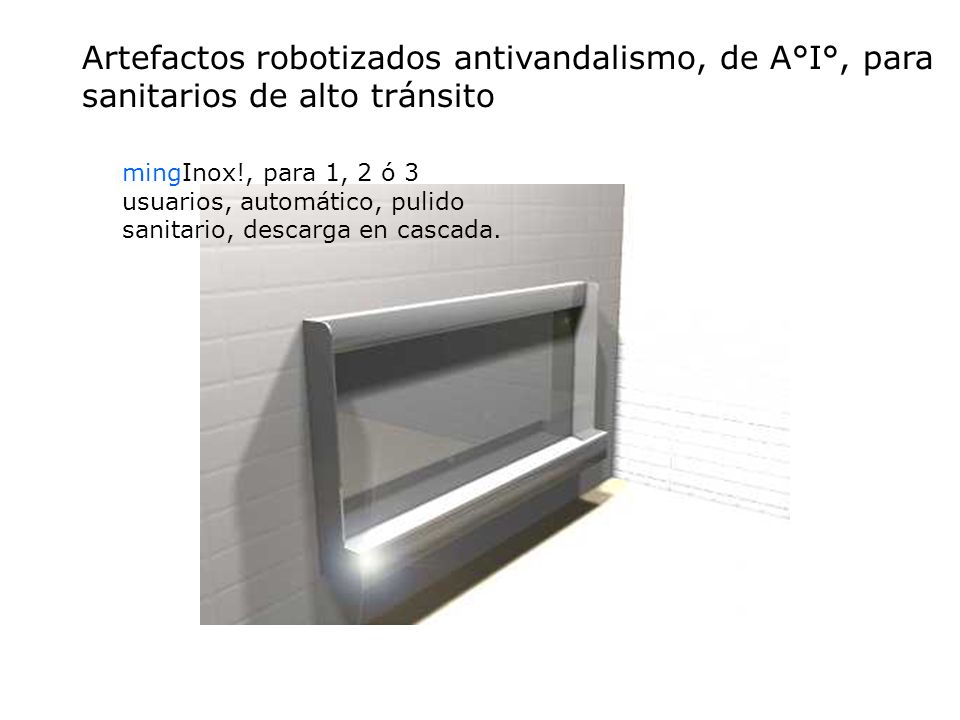

15 Artefactos robotizados antivandalismo, de A°I°, para sanitarios de alto tránsito
mingInox!, para 1, 2 ó 3 usuarios, automático, pulido sanitario, descarga en cascada.

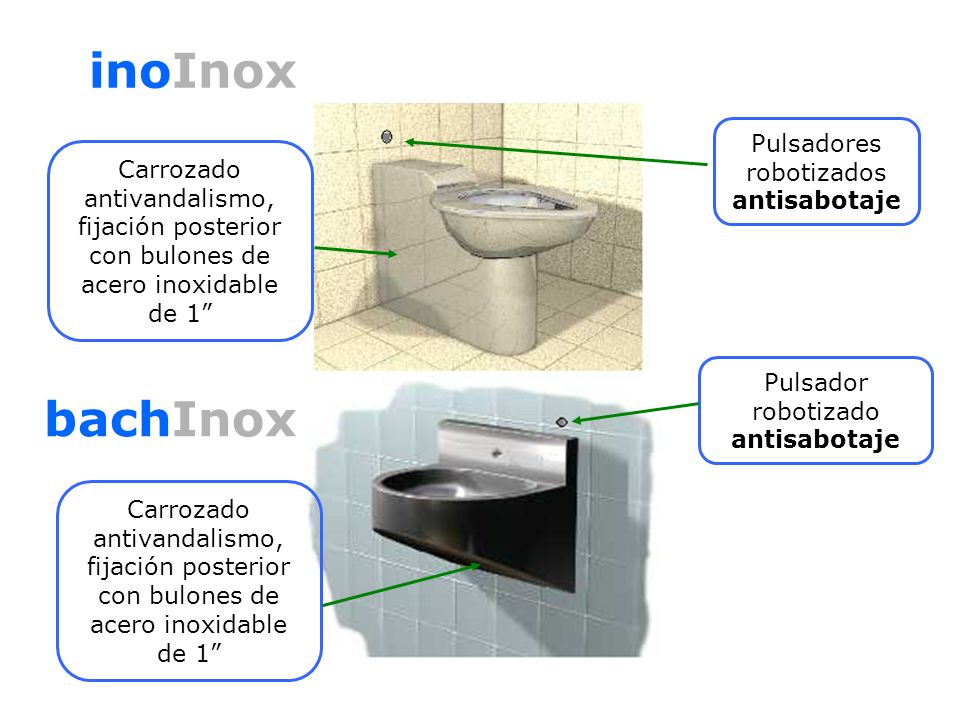

16 inoInox bachInox Pulsadores robotizados antisabotaje
Carrozado antivandalismo, fijación posterior con bulones de acero inoxidable de 1” Pulsador robotizado antisabotaje bachInox Carrozado antivandalismo, fijación posterior con bulones de acero inoxidable de 1”

17 bachInox Pico: un agujero practicado en un tetón de acero
Pulsador robotizado antisabotaje Evacuación posterior Carrozado antivandalismo, fijación posterior con bulones de acero inoxidable de 1”

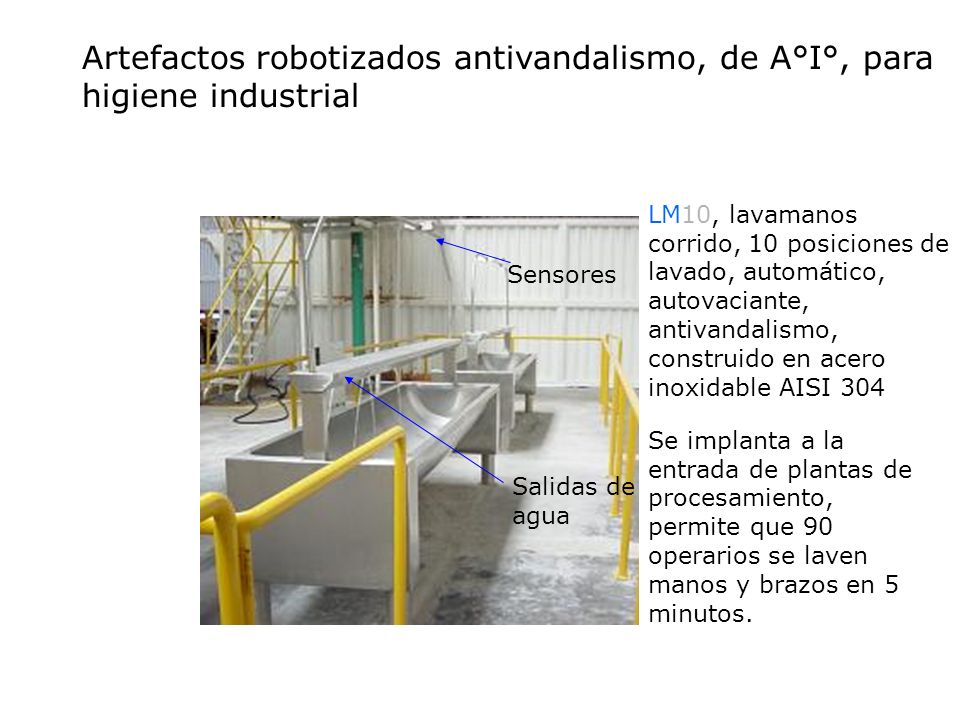

18 Artefactos robotizados antivandalismo, de A°I°, para higiene industrial
LM10, lavamanos corrido, 10 posiciones de lavado, automático, autovaciante, antivandalismo, construido en acero inoxidable AISI 304 Sensores Salidas de agua Se implanta a la entrada de plantas de procesamiento, permite que 90 operarios se laven manos y brazos en 5 minutos.

19 Vida útil y especificaciones:
Válvulas solenoides NC, de 12 Vcc, protección IP65, bobina UL, conector DIN, rango de trabajo entre 1 y 8 kilos, una sola pieza móvil; kv 0,8 para 1/2” y 7.9 para 1”; filtro para 1/2”, de 50 micrones de acceso manual, con superficie filtrante equivalente a 5 veces el paso de la válvula, diafragma de acrilonitrilo, asiento de acero inoxidable, registro lineal de caudal; producción bajo ISO 9001:2000. Pulsadores antisabotaje Vástago y soporte de A°I°, indesarmable, accionamiento una vez terminada la pulsación, plaqueta con protección IP 55, sensible a la aproximación del vástago, sin contacto físico, montado con tornillos de acero inoxidable degollables. Sensores antivandalismo y fuentes inteligentes Plaqueta de estado sólido, programados para cada función, vida útil creciente con el tiempo, transformador con bobinado primario y secundario separados, microcontrolador digital, preparados para conectarse a la red BUS en edificios inteligentes.

20 Service y garantías: Garantía de 5 años.
Repuestos garantidos: productos y componentes estándar, provisión, sin cargo, de un “botiquín de urgencias”. Precios públicos, informados en nuestra página, que incluyen asistencia técnica, presencia en obra, capacitación de personal de planta y seguimiento. Service disponible en cualquier lugar del país, nominación en el exterior de un representante técnico.

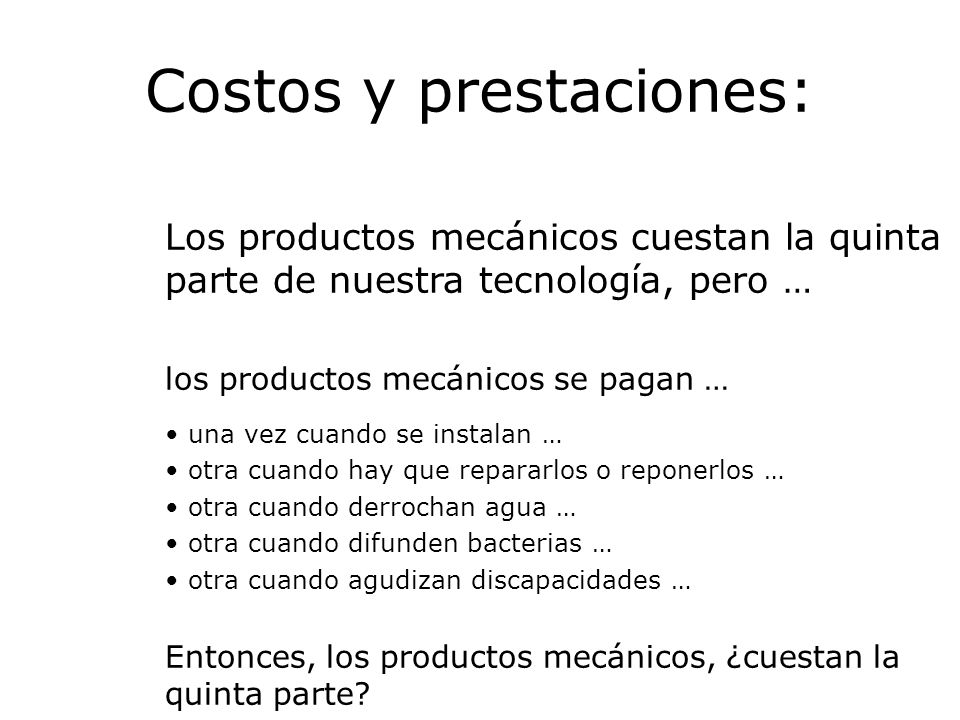

21 Costos y prestaciones:
Los productos mecánicos cuestan la quinta parte de nuestra tecnología, pero … los productos mecánicos se pagan … una vez cuando se instalan … otra cuando hay que repararlos o reponerlos … otra cuando derrochan agua … otra cuando difunden bacterias … otra cuando agudizan discapacidades … Entonces, los productos mecánicos, ¿cuestan la quinta parte?

22 Incidencia de la inversión:
Swiss Medical Group. Sanatorio de los Arcos. J. B. Justo al 900, Bs. As. 15 pisos, m2 Tipo: sanatorio de alta gama. Incidencia de la inversión en robótica de los sanitarios públicos: 3 ‰

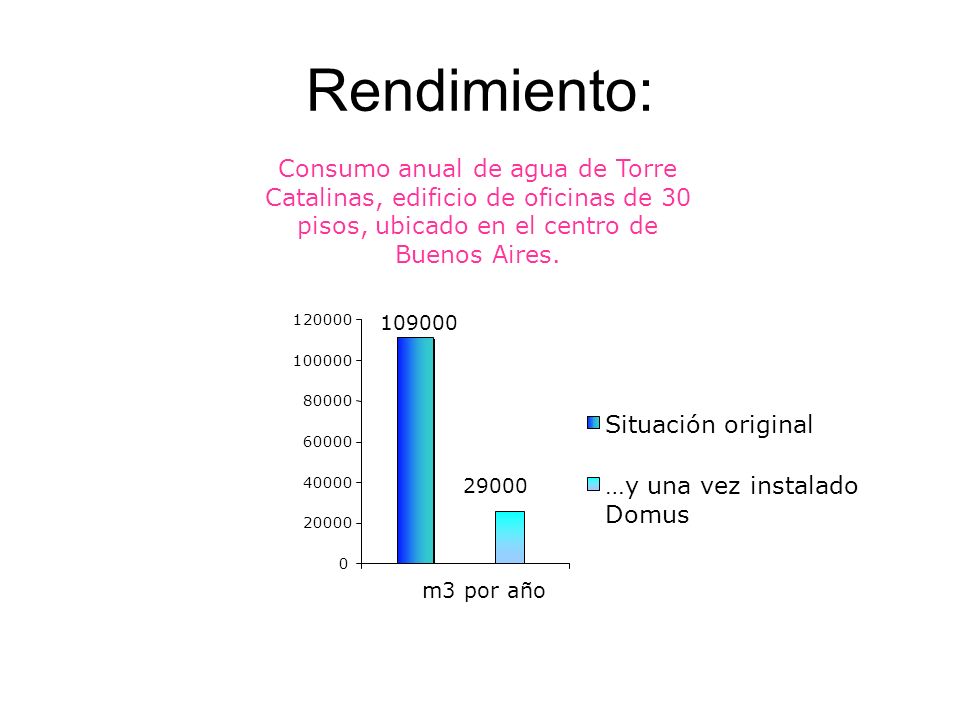

23 Rendimiento: Consumo anual de agua de Torre Catalinas, edificio de oficinas de 30 pisos, ubicado en el centro de Buenos Aires. 20000 40000 60000 80000 100000 120000 m3 por año 109000 Situación original 29000 …y una vez instalado Domus

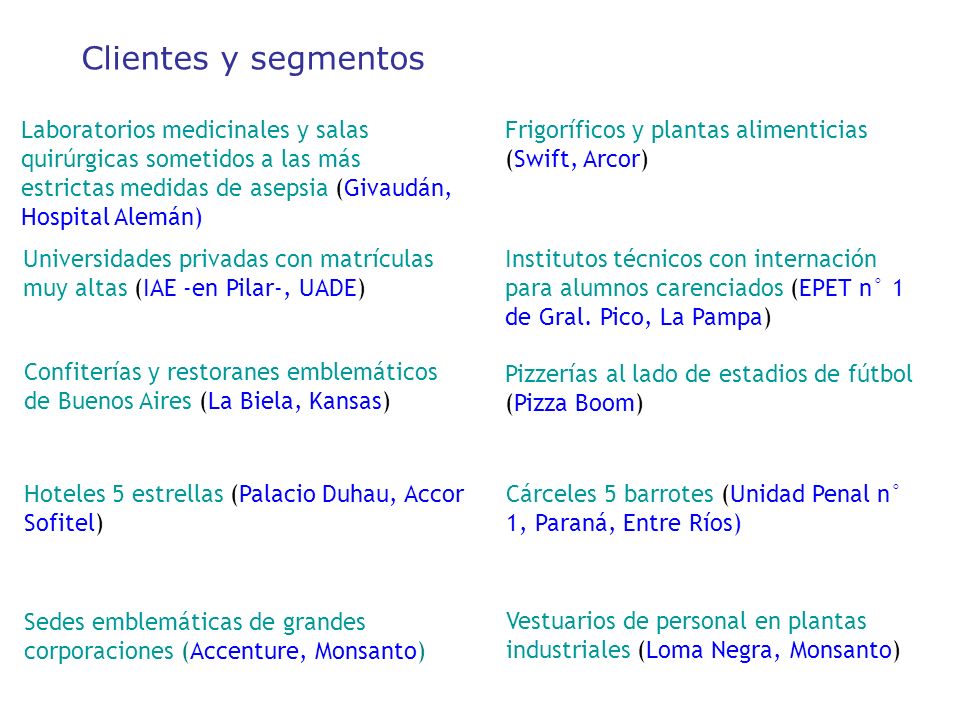

24 Clientes y segmentos Laboratorios medicinales y salas quirúrgicas sometidos a las más estrictas medidas de asepsia (Givaudán, Hospital Alemán) Frigoríficos y plantas alimenticias (Swift, Arcor) Universidades privadas con matrículas muy altas (IAE -en Pilar-, UADE) Institutos técnicos con internación para alumnos carenciados (EPET n° 1 de Gral. Pico, La Pampa) Confiterías y restoranes emblemáticos de Buenos Aires (La Biela, Kansas) Pizzerías al lado de estadios de fútbol (Pizza Boom) Hoteles 5 estrellas (Palacio Duhau, Accor Sofitel) Cárceles 5 barrotes (Unidad Penal n° 1, Paraná, Entre Ríos) Sedes emblemáticas de grandes corporaciones (Accenture, Monsanto) Vestuarios de personal en plantas industriales (Loma Negra, Monsanto)

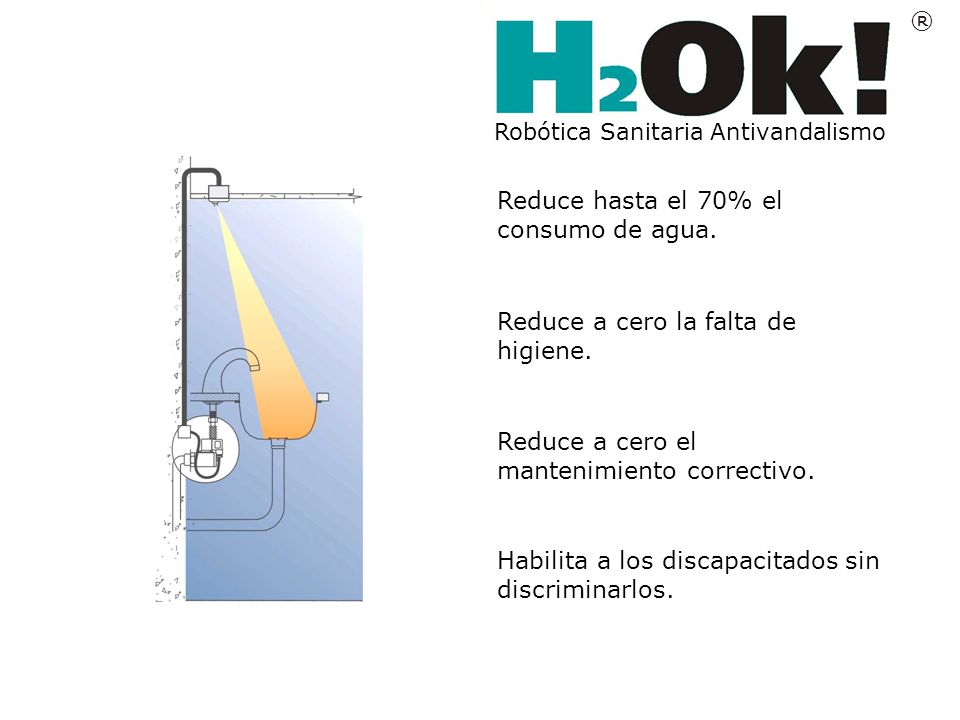

25 Reduce hasta el 70% el consumo de agua.
Robótica Sanitaria Antivandalismo Reduce hasta el 70% el consumo de agua. Reduce a cero la falta de higiene. Reduce a cero el mantenimiento correctivo. Habilita a los discapacitados sin discriminarlos.

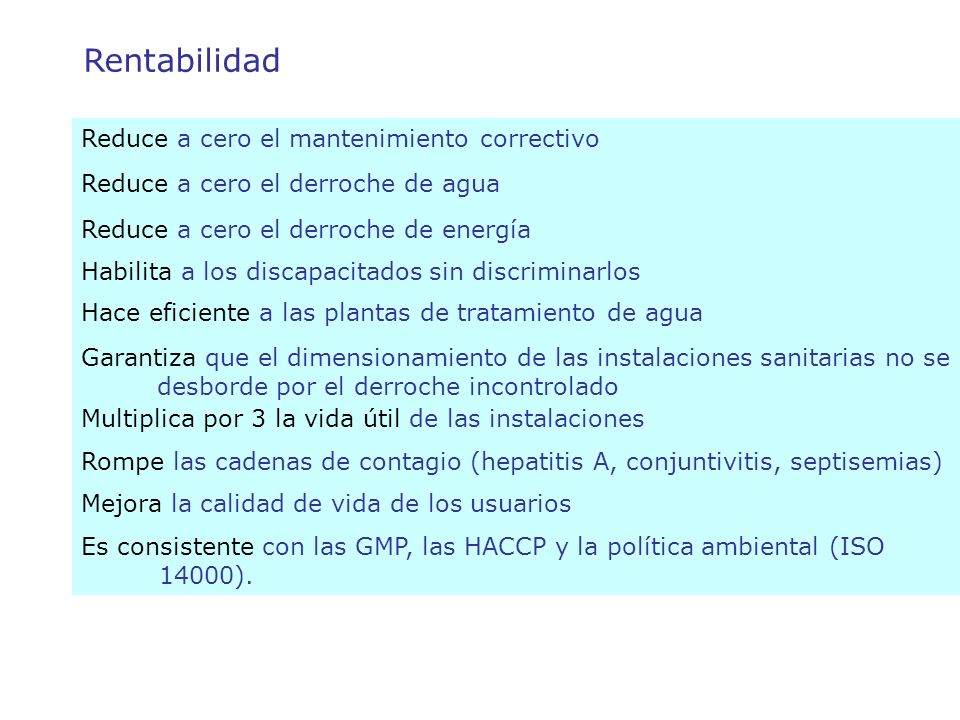

26 Rentabilidad porque... Reduce a cero el mantenimiento correctivo
Reduce a cero el derroche de agua Reduce a cero el derroche de energía La robotización se amortiza en 18 meses (promedio) porque... Habilita a los discapacitados sin discriminarlos Hace eficiente a las plantas de tratamiento de agua Garantiza que el dimensionamiento de las instalaciones sanitarias no se desborde por el derroche incontrolado Multiplica por 3 la vida útil de las instalaciones Rompe las cadenas de contagio (hepatitis A, conjuntivitis, septisemias) Mejora la calidad de vida de los usuarios Es consistente con las GMP, las HACCP y la política ambiental (ISO 14000).

27 Muchas gracias. Casa Alberto Martín 9 de Julio 599, Santa Rosa
