1 instalaciones metálicas
y mixtas TECNOLOGIAS METALICAS DE MONTAJE SECO C UNIDAD TEMATICA Nº 1

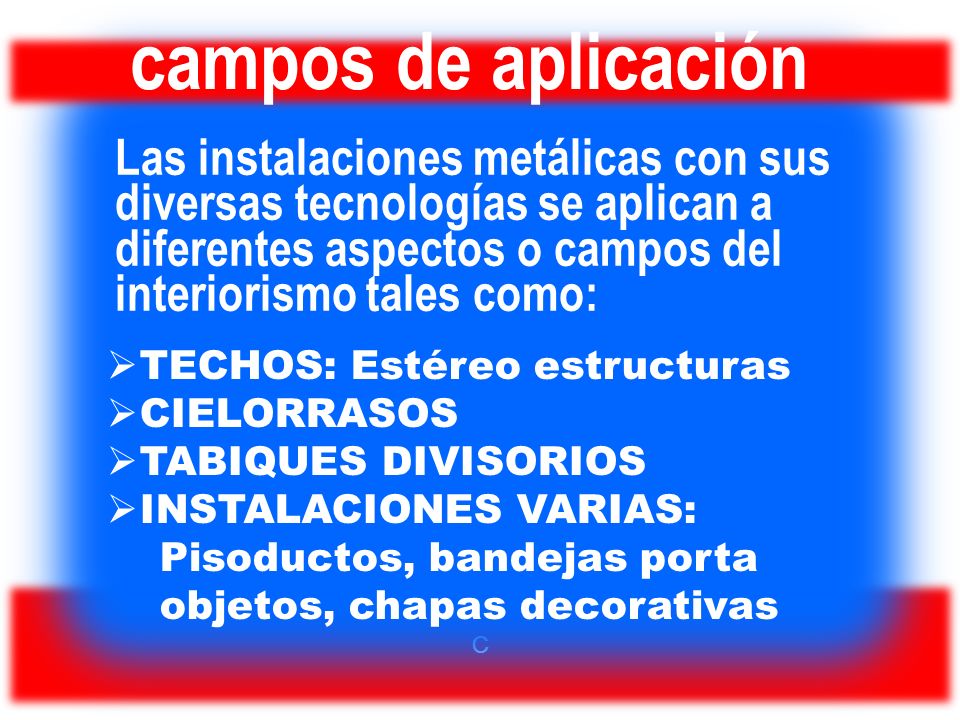

2 campos de aplicación Las instalaciones metálicas con sus diversas tecnologías se aplican a diferentes aspectos o campos del interiorismo tales como: TECHOS: Estéreo estructuras CIELORRASOS TABIQUES DIVISORIOS INSTALACIONES VARIAS: Pisoductos, bandejas porta objetos, chapas decorativas C

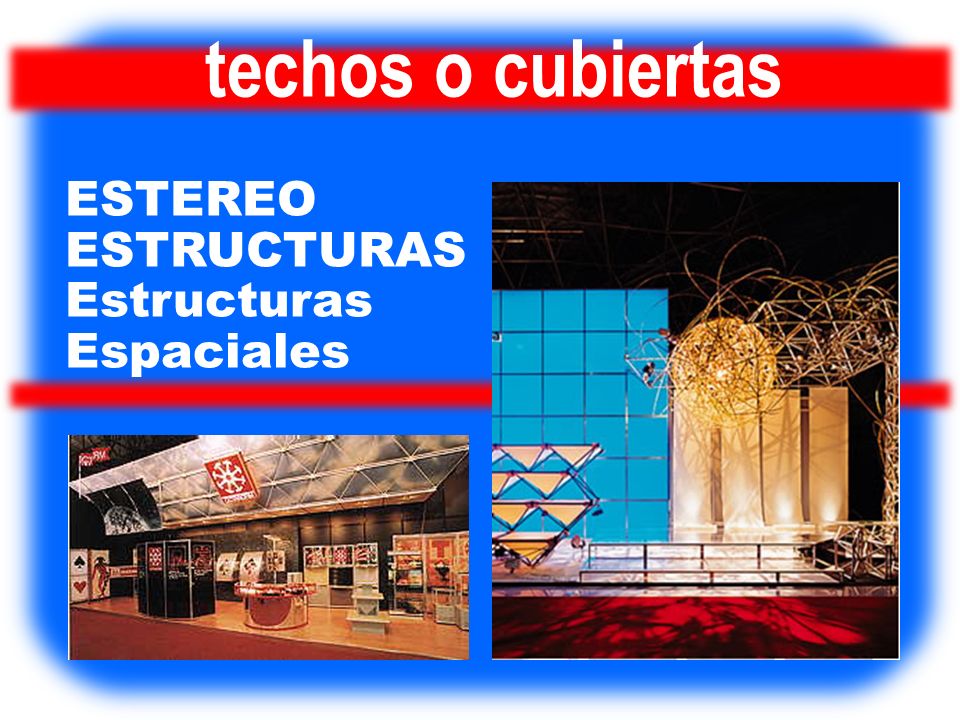

3 techos o cubiertas ESTEREO ESTRUCTURAS Estructuras Espaciales

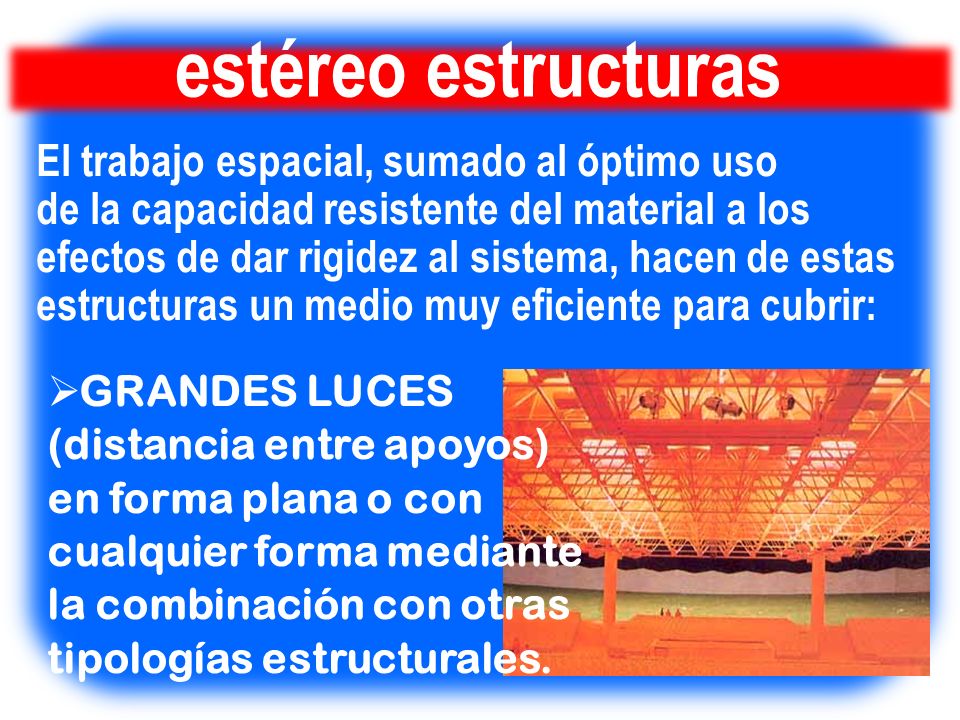

4 estéreo estructuras El trabajo espacial, sumado al óptimo uso
de la capacidad resistente del material a los efectos de dar rigidez al sistema, hacen de estas estructuras un medio muy eficiente para cubrir: GRANDES LUCES (distancia entre apoyos) en forma plana o con cualquier forma mediante la combinación con otras tipologías estructurales.

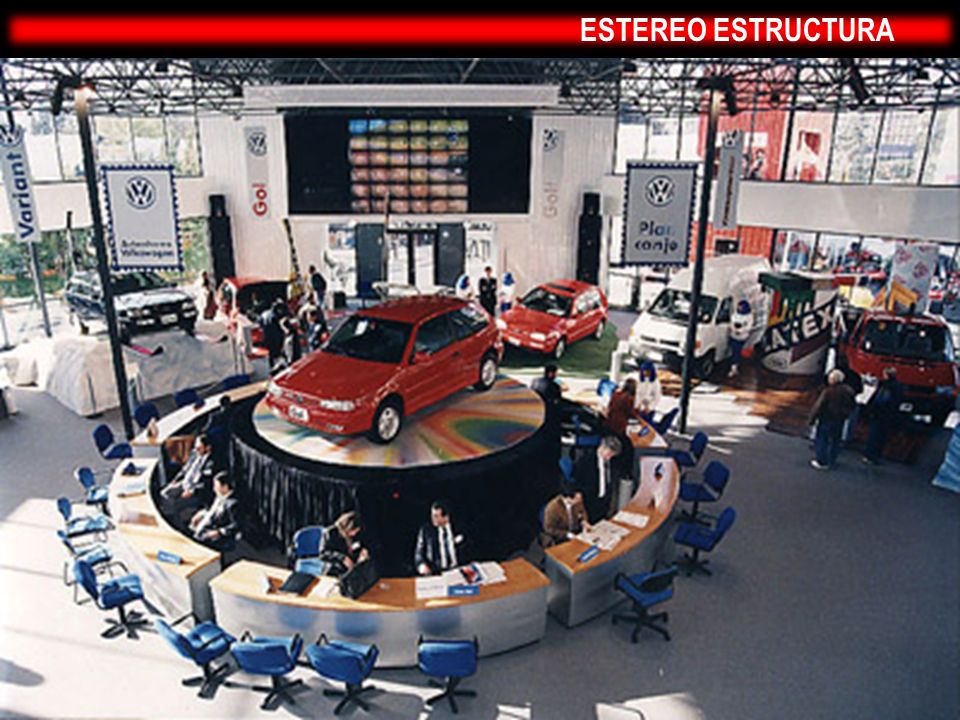

5 ESTEREO ESTRUCTURA

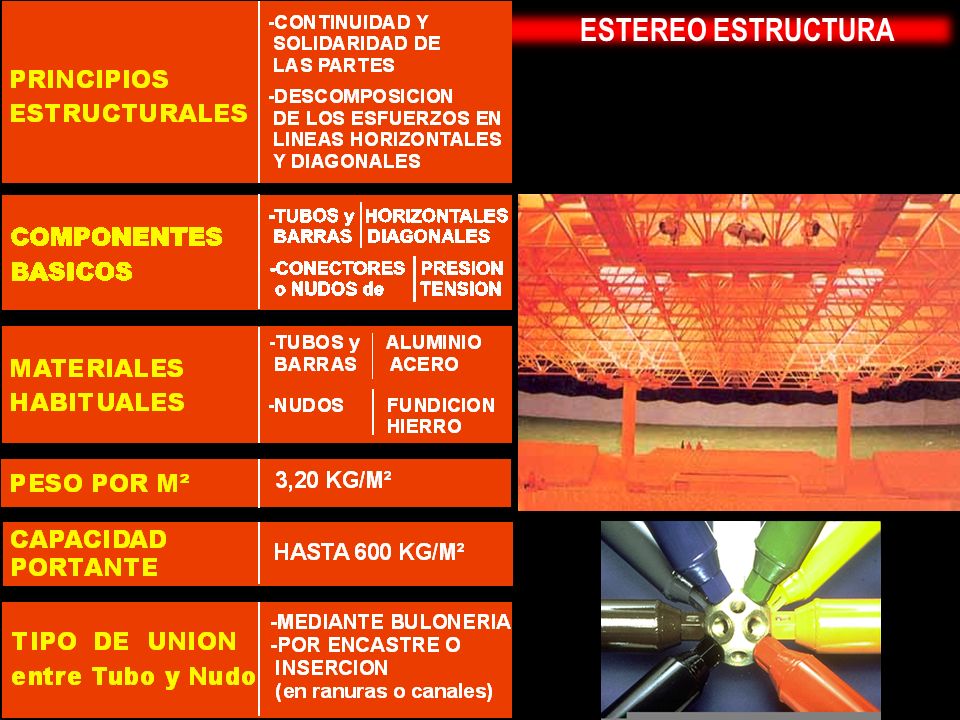

6 ESTEREO ESTRUCTURA

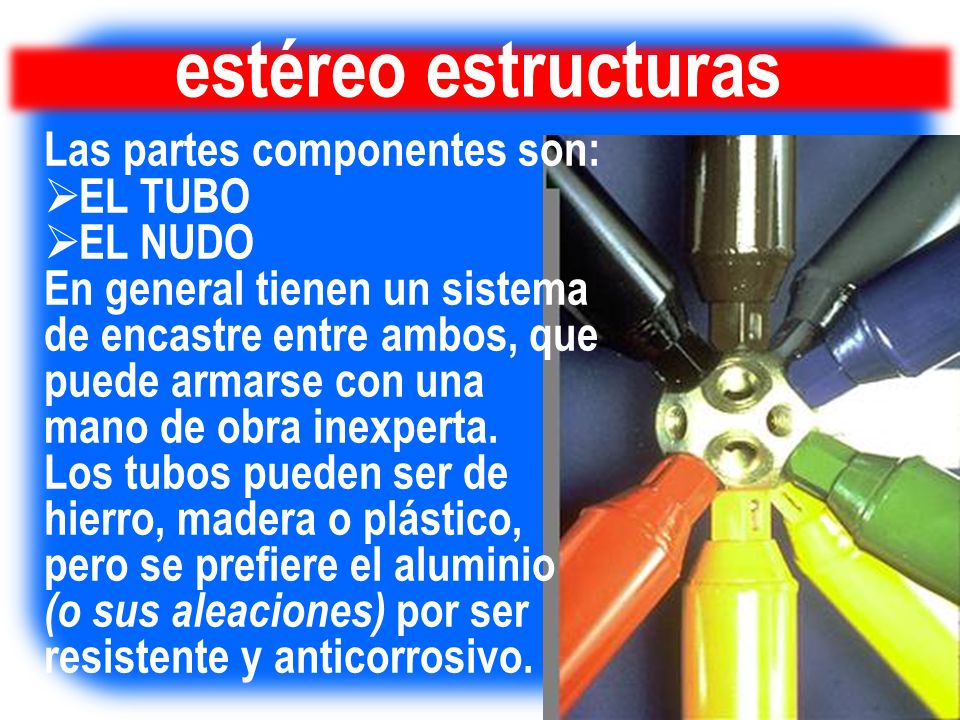

7 estéreo estructuras Las partes componentes son: EL TUBO EL NUDO
En general tienen un sistema de encastre entre ambos, que puede armarse con una mano de obra inexperta. Los tubos pueden ser de hierro, madera o plástico, pero se prefiere el aluminio (o sus aleaciones) por ser resistente y anticorrosivo.

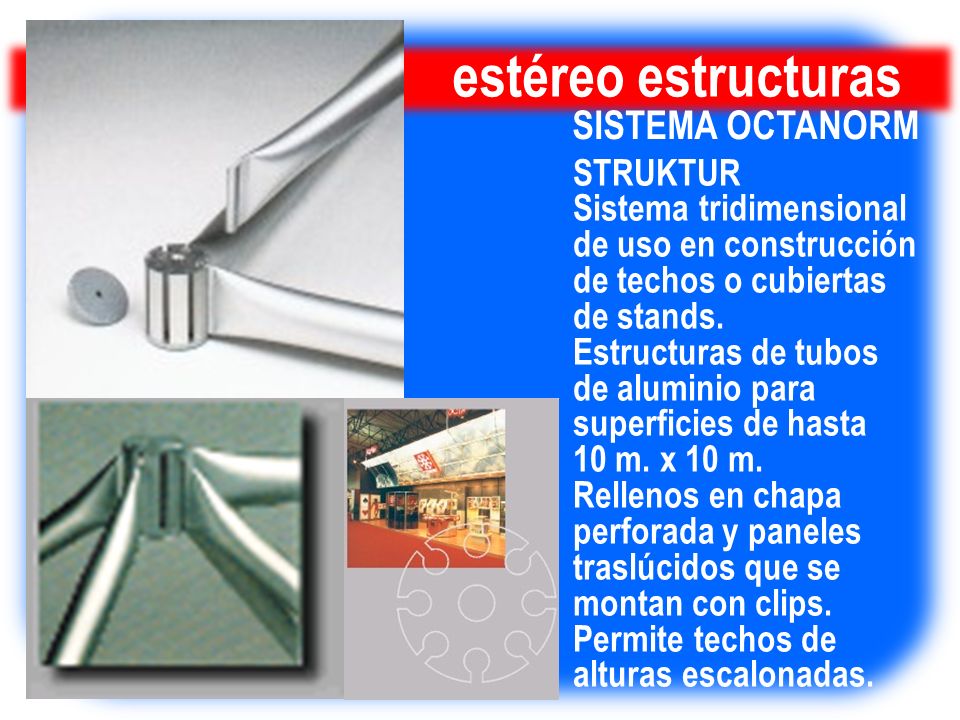

8 estéreo estructuras SISTEMA OCTANORM STRUKTUR
Sistema tridimensional de uso en construcción de techos o cubiertas de stands. Estructuras de tubos de aluminio para superficies de hasta 10 m. x 10 m. Rellenos en chapa perforada y paneles traslúcidos que se montan con clips. Permite techos de alturas escalonadas.

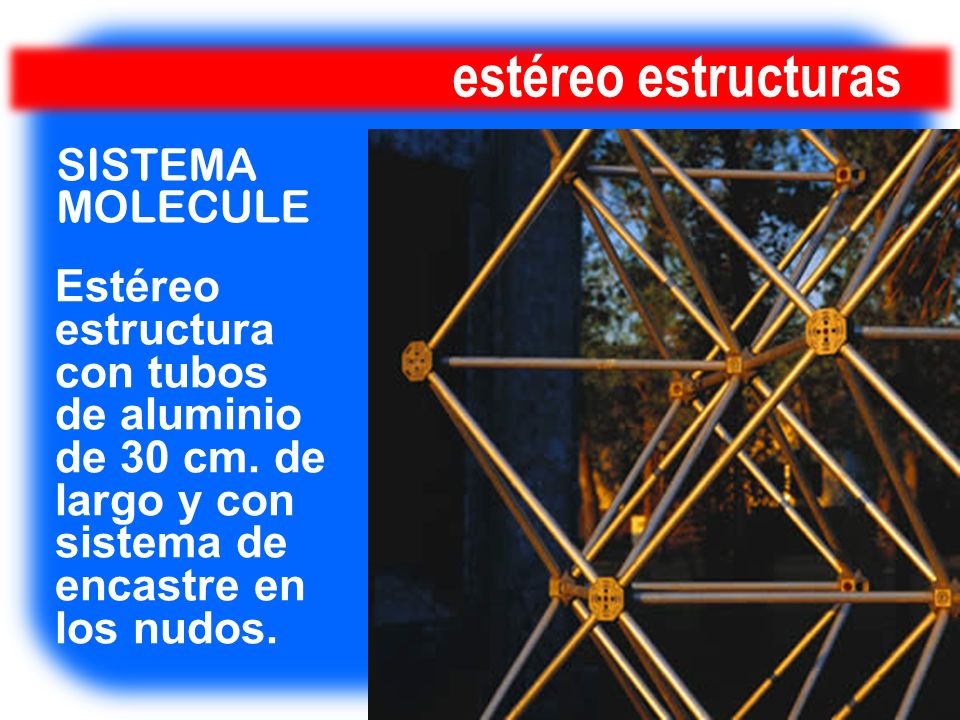

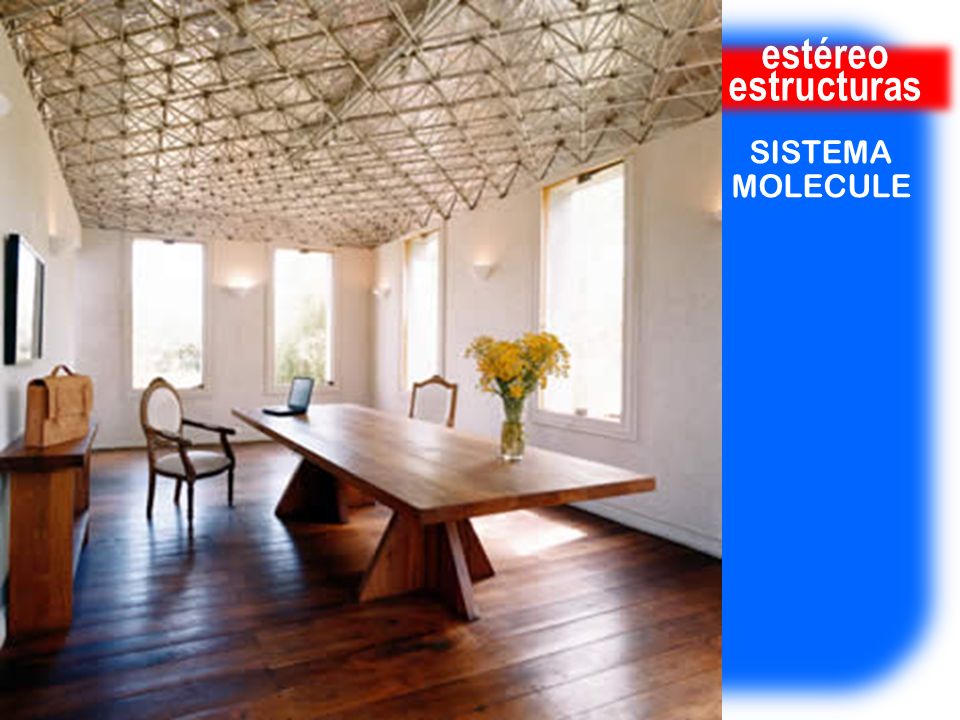

9 estéreo estructuras SISTEMA MOLECULE Estéreo
estructura con tubos de aluminio de 30 cm. de largo y con sistema de encastre en los nudos.

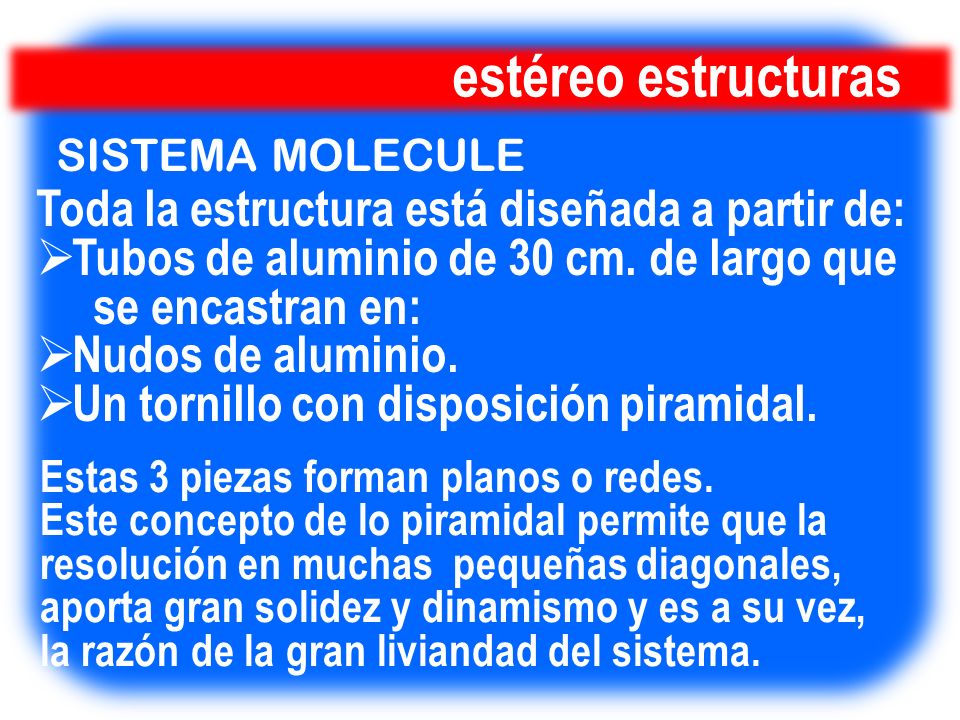

10 estéreo estructuras Toda la estructura está diseñada a partir de:
SISTEMA MOLECULE Toda la estructura está diseñada a partir de: Tubos de aluminio de 30 cm. de largo que se encastran en: Nudos de aluminio. Un tornillo con disposición piramidal. Estas 3 piezas forman planos o redes. Este concepto de lo piramidal permite que la resolución en muchas pequeñas diagonales, aporta gran solidez y dinamismo y es a su vez, la razón de la gran liviandad del sistema.

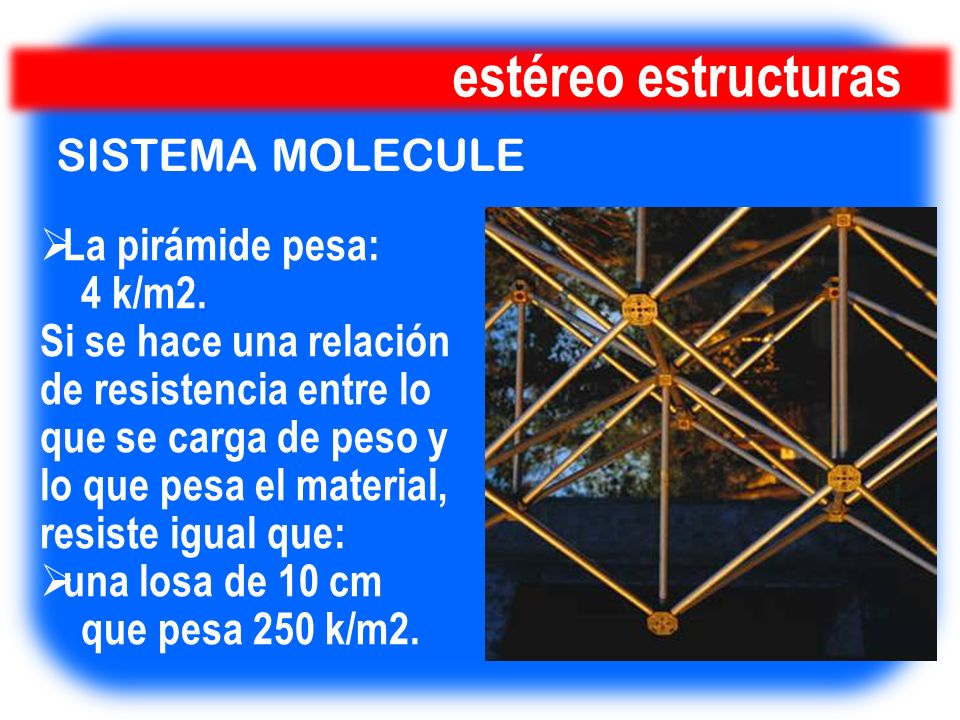

11 estéreo estructuras SISTEMA MOLECULE La pirámide pesa: 4 k/m2.
Si se hace una relación de resistencia entre lo que se carga de peso y lo que pesa el material, resiste igual que: una losa de 10 cm que pesa 250 k/m2.

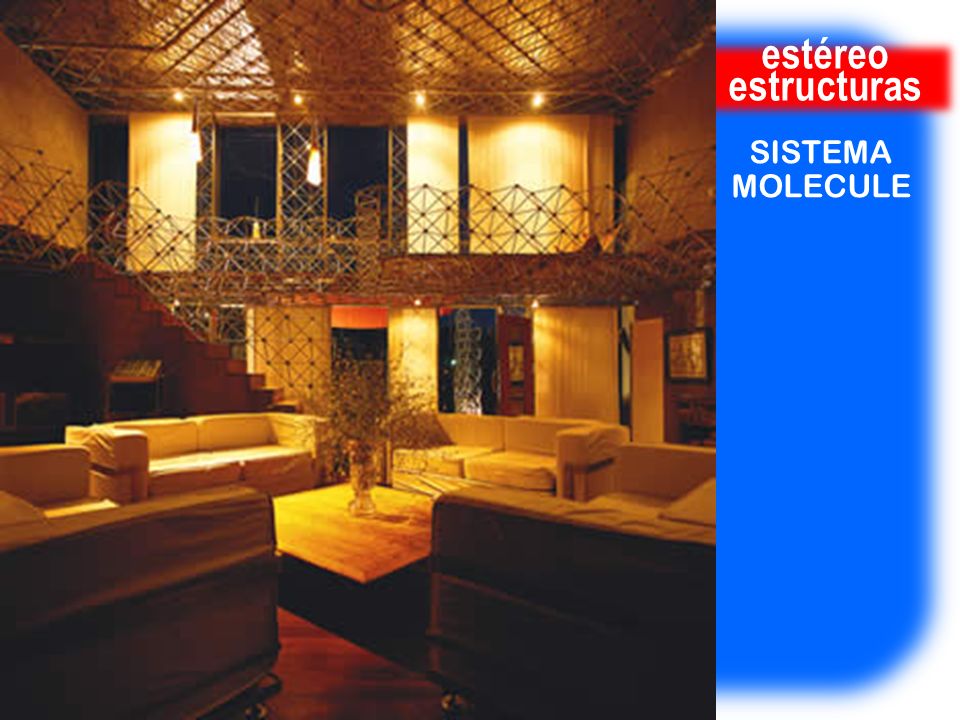

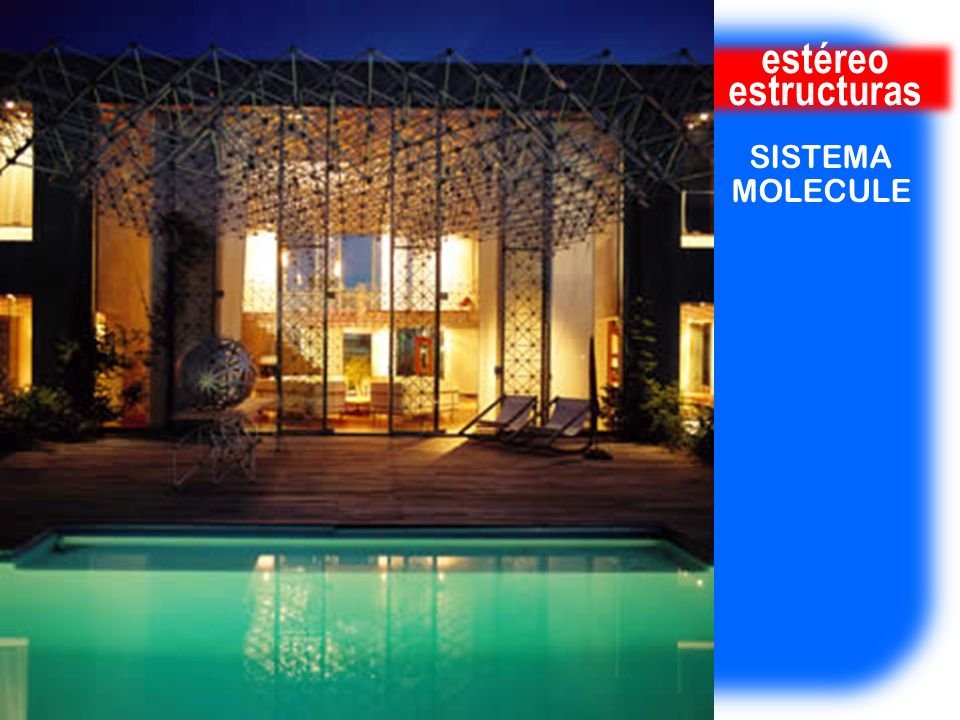

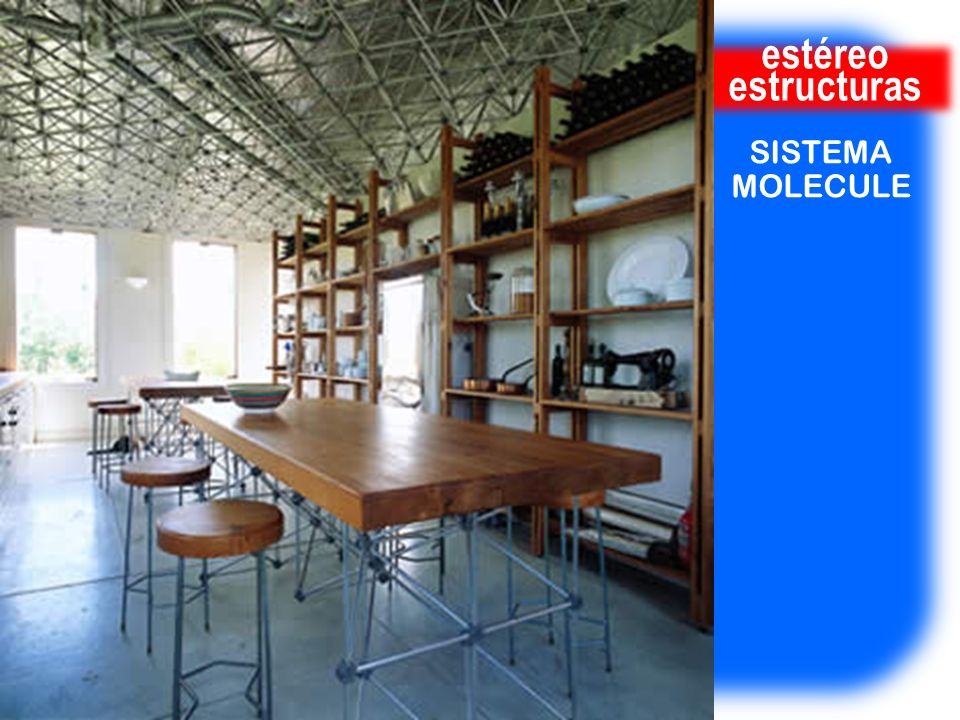

12 estéreo estructuras SISTEMA MOLECULE

13 estéreo estructuras SISTEMA MOLECULE

14 estéreo estructuras SISTEMA MOLECULE

15 estéreo estructuras SISTEMA MOLECULE

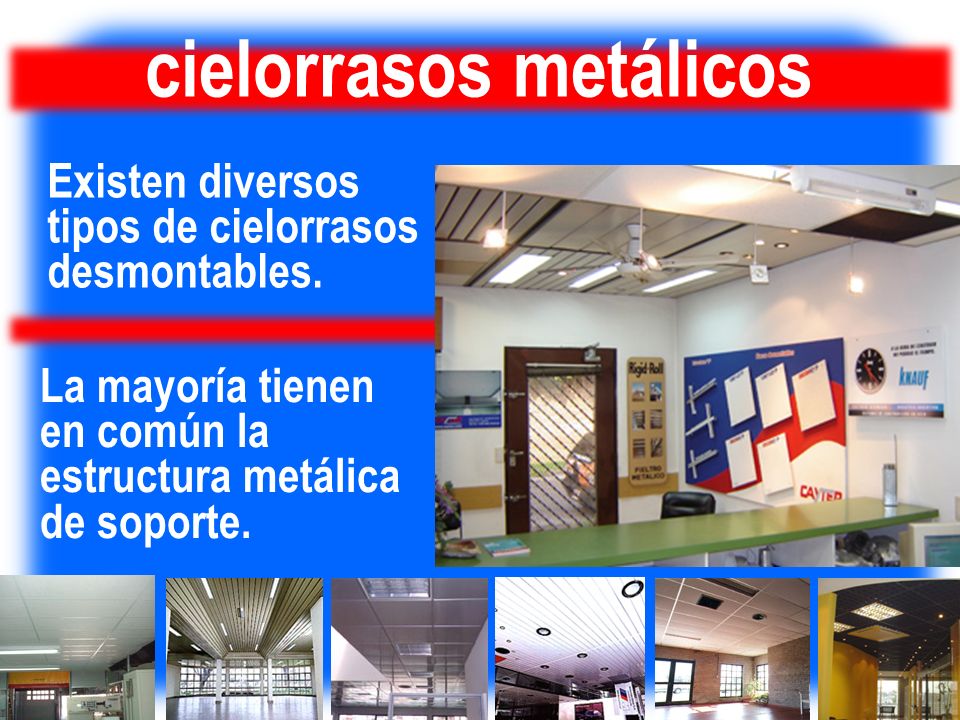

16 cielorrasos metálicos
Existen diversos tipos de cielorrasos desmontables. La mayoría tienen en común la estructura metálica de soporte.

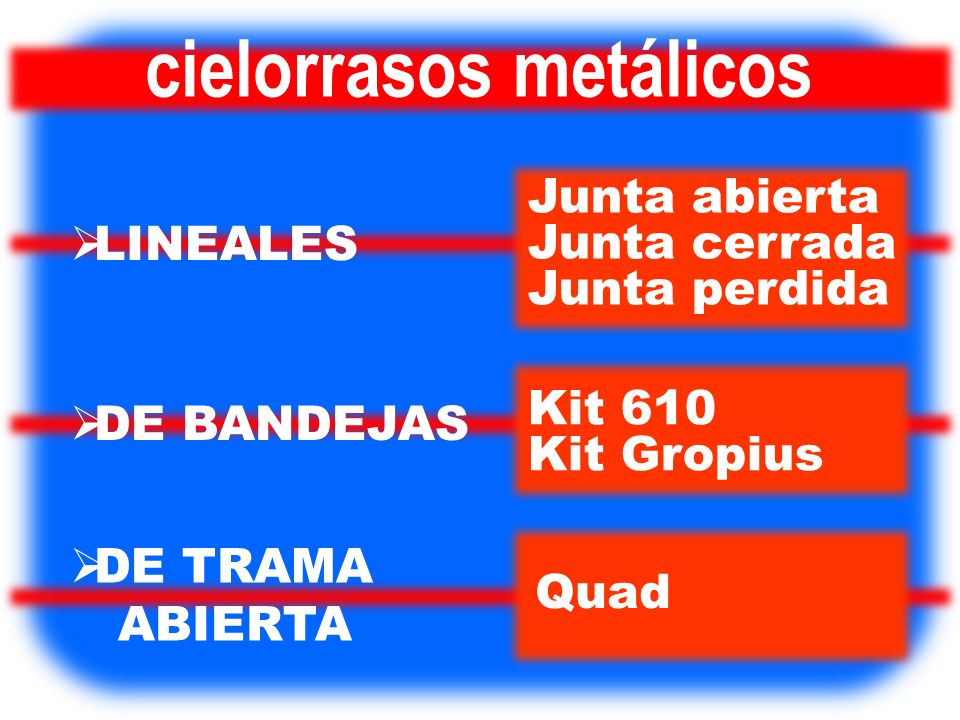

17 cielorrasos metálicos
Junta abierta Junta cerrada Junta perdida LINEALES DE BANDEJAS Kit 610 Kit Gropius DE TRAMA ABIERTA Quad

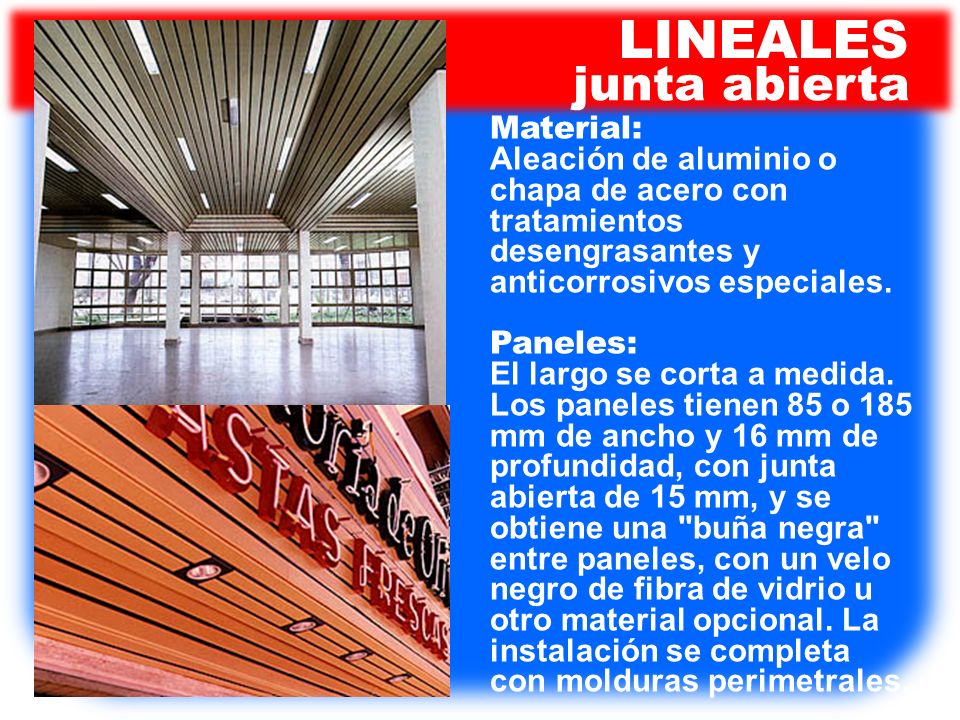

18 LINEALES junta abierta
Material: Aleación de aluminio o chapa de acero con tratamientos desengrasantes y anticorrosivos especiales. Paneles: El largo se corta a medida. Los paneles tienen 85 o 185 mm de ancho y 16 mm de profundidad, con junta abierta de 15 mm, y se obtiene una "buña negra" entre paneles, con un velo negro de fibra de vidrio u otro material opcional. La instalación se completa con molduras perimetrales.

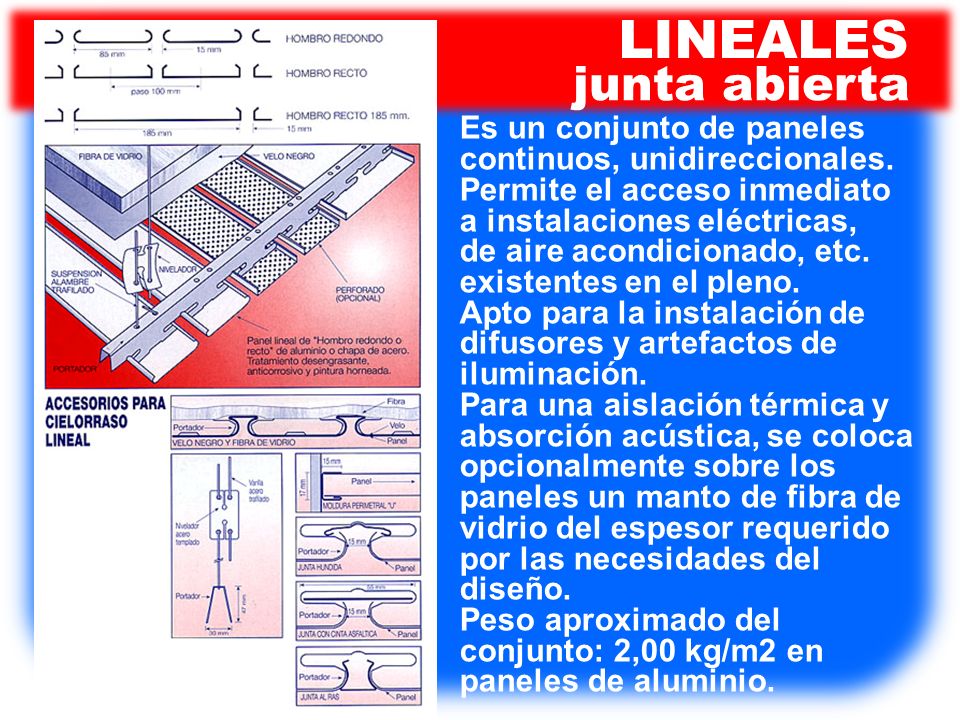

19 LINEALES junta abierta
Es un conjunto de paneles continuos, unidireccionales. Permite el acceso inmediato a instalaciones eléctricas, de aire acondicionado, etc. existentes en el pleno. Apto para la instalación de difusores y artefactos de iluminación. Para una aislación térmica y absorción acústica, se coloca opcionalmente sobre los paneles un manto de fibra de vidrio del espesor requerido por las necesidades del diseño. Peso aproximado del conjunto: 2,00 kg/m2 en paneles de aluminio.

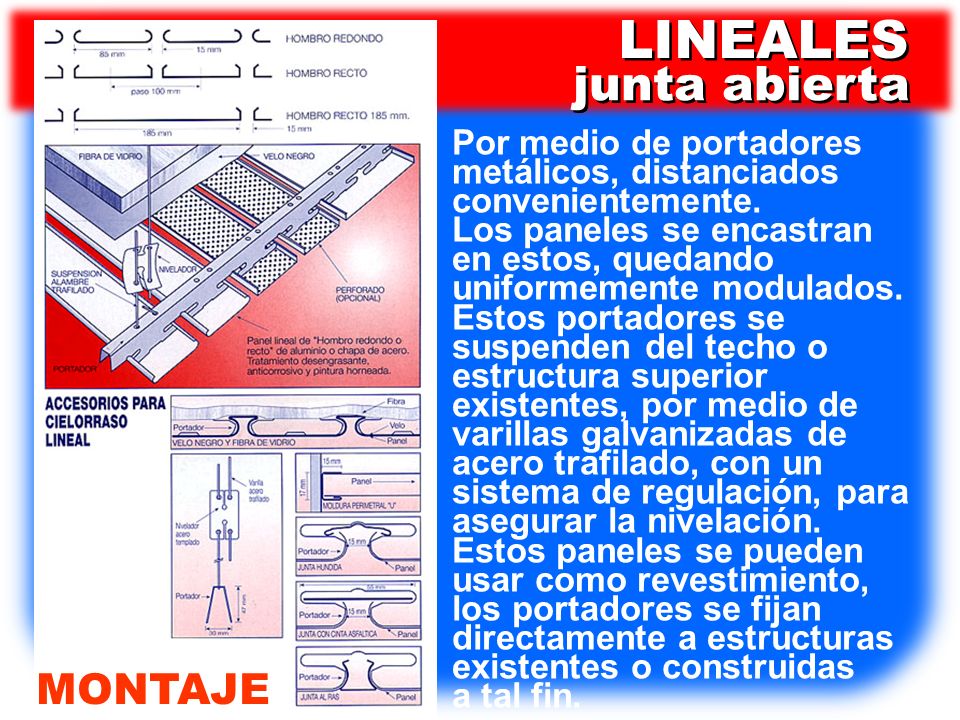

20 LINEALES junta abierta MONTAJE
Por medio de portadores metálicos, distanciados convenientemente. Los paneles se encastran en estos, quedando uniformemente modulados. Estos portadores se suspenden del techo o estructura superior existentes, por medio de varillas galvanizadas de acero trafilado, con un sistema de regulación, para asegurar la nivelación. Estos paneles se pueden usar como revestimiento, los portadores se fijan directamente a estructuras existentes o construidas a tal fin. MONTAJE

21 LINEALES junta cerrada
CARACTERISTICAS: Conjunto de paneles continuos, unidireccionales con bordes rectos. Aplicable a cielorrasos suspendidos o revestimientos interiores o exteriores, en frentes integrales o marquesinas. Permite el acceso inmediato a las instalaciones eléctricas, de aire acondicionado o música funcional existentes en el pleno.

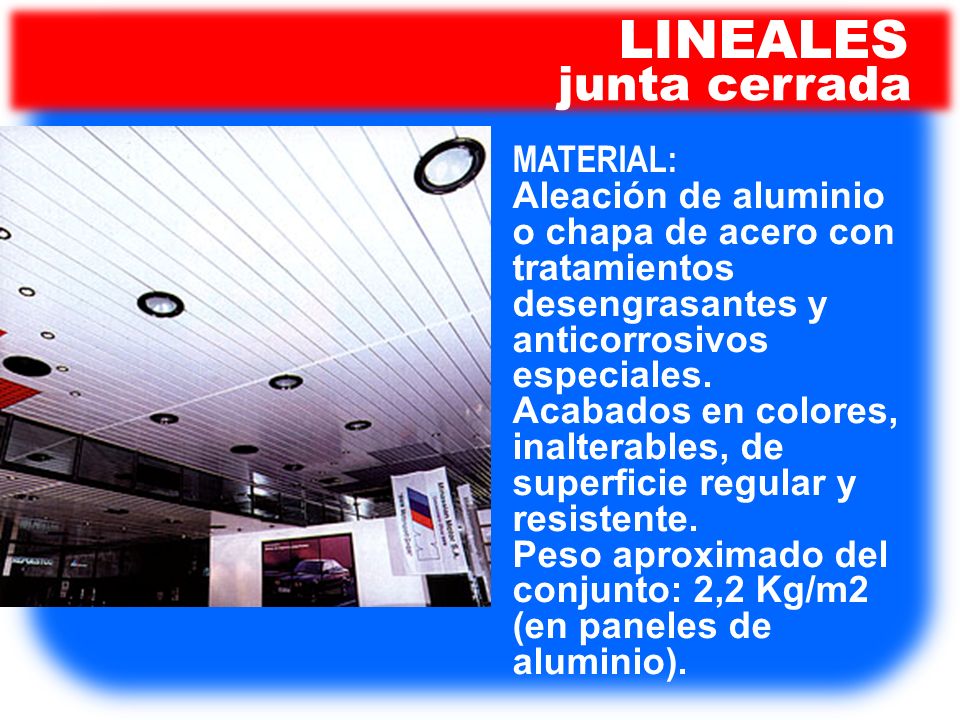

22 LINEALES junta cerrada
MATERIAL: Aleación de aluminio o chapa de acero con tratamientos desengrasantes y anticorrosivos especiales. Acabados en colores, inalterables, de superficie regular y resistente. Peso aproximado del conjunto: 2,2 Kg/m2 (en paneles de aluminio).

23 LINEALES junta cerrada PANELES Los paneles tienen 85,135
o 185 mm de ancho y 16 mm de profundidad, con Junta Cerrada de 15 mm. Ensamblados constituyen módulos de 100, 150 o 200 mm, con un sistema de encastre interior oculto. Para mayor absorción acústica, se utilizan los paneles perforados, con manto de fibra de vidrio, del espesor requerido por las necesidades del diseño. La instalación se completa con molduras perimetrales y perfiles para resolver la unión de paneles. PANELES

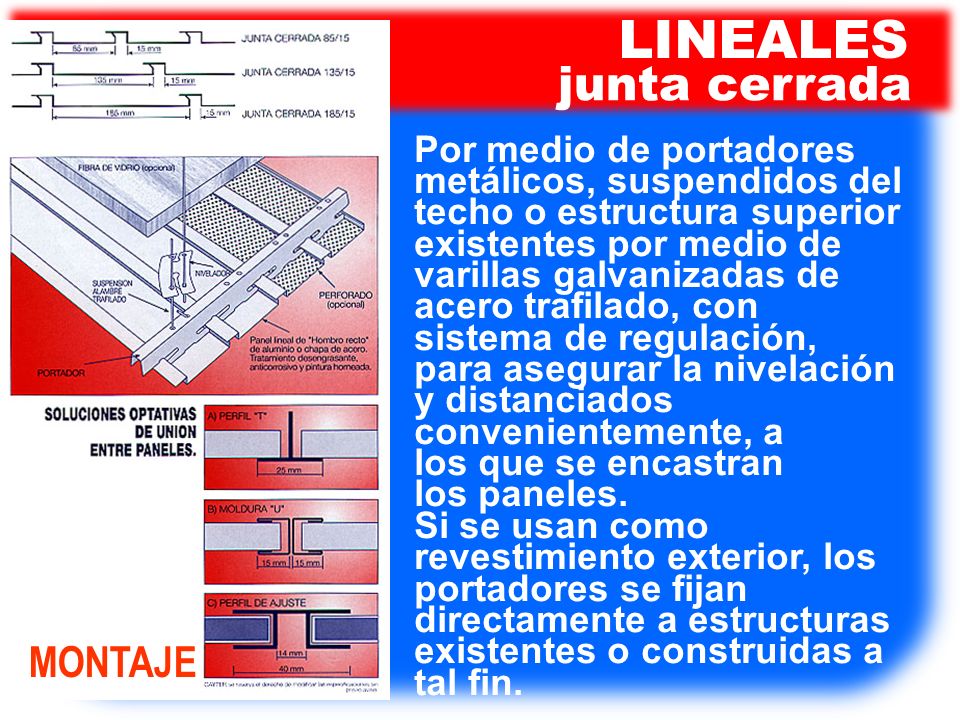

24 LINEALES junta cerrada MONTAJE
Por medio de portadores metálicos, suspendidos del techo o estructura superior existentes por medio de varillas galvanizadas de acero trafilado, con sistema de regulación, para asegurar la nivelación y distanciados convenientemente, a los que se encastran los paneles. Si se usan como revestimiento exterior, los portadores se fijan directamente a estructuras existentes o construidas a tal fin. MONTAJE

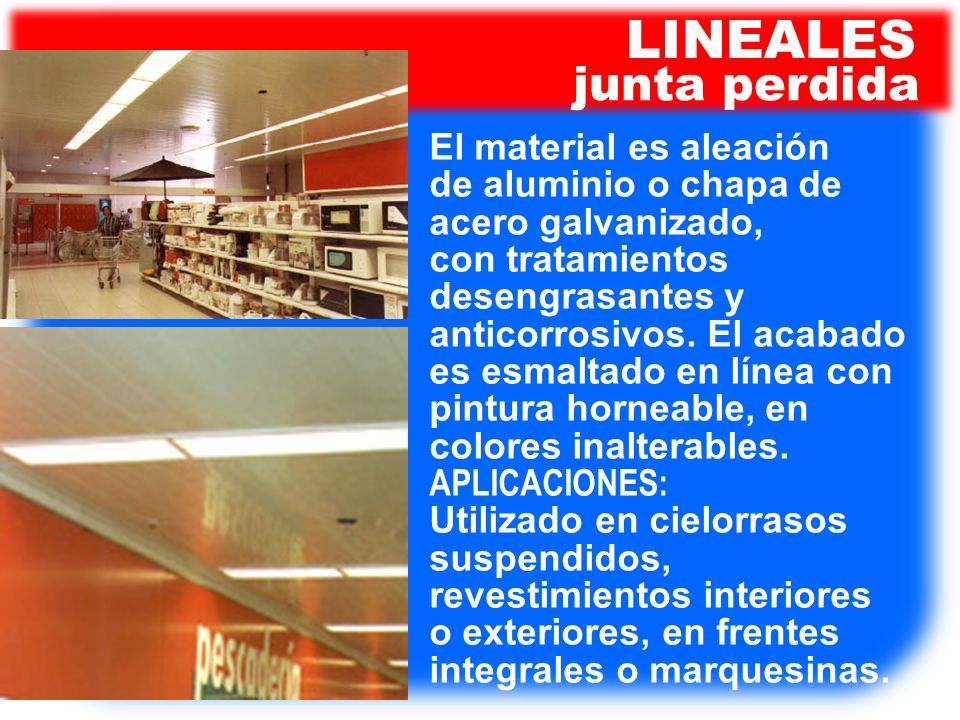

25 LINEALES junta perdida El material es aleación de aluminio o chapa de
acero galvanizado, con tratamientos desengrasantes y anticorrosivos. El acabado es esmaltado en línea con pintura horneable, en colores inalterables. APLICACIONES: Utilizado en cielorrasos suspendidos, revestimientos interiores o exteriores, en frentes integrales o marquesinas.

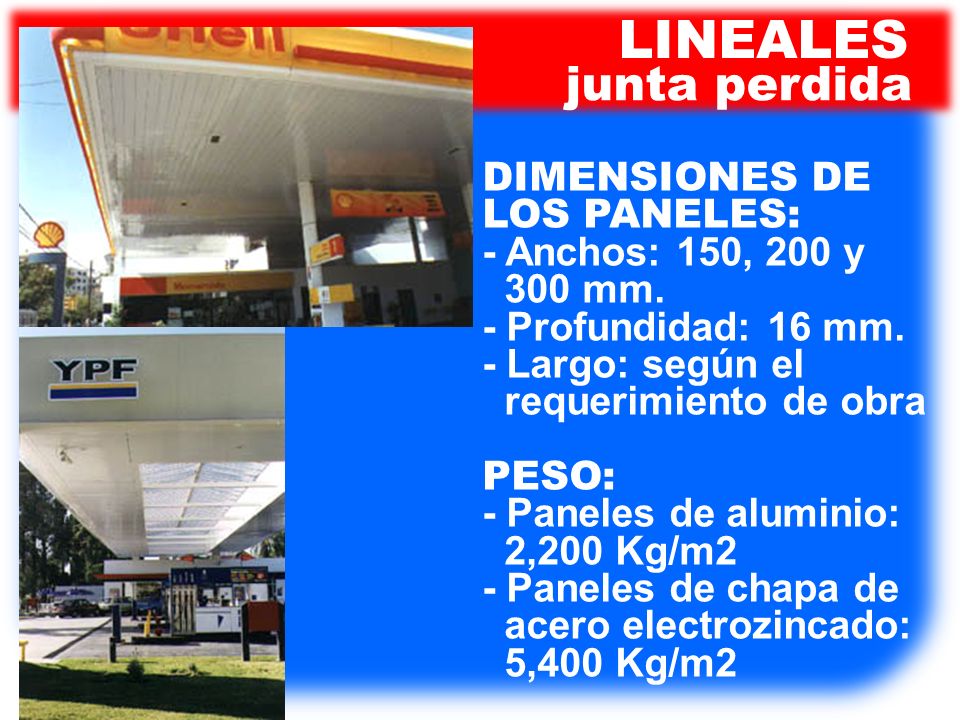

26 LINEALES junta perdida DIMENSIONES DE
LOS PANELES: - Anchos: 150, 200 y 300 mm. - Profundidad: 16 mm. - Largo: según el requerimiento de obra PESO: - Paneles de aluminio: 2,200 Kg/m2 - Paneles de chapa de acero electrozincado: 5,400 Kg/m2

27 LINEALES junta perdida
Por medio de portadores metálicos, distanciados entre si 1,30 mts. en interiores y 1,00 mt. en exteriores. Los paneles se ensamblan con estos portadores, que se suspenden del techo o estructura superior existentes, por medio de varillas galvanizadas de acero trafilado, con sistema de regulación, para asegurar una perfecta nivelación. Como revestimiento o cielorraso exterior, los portadores se fijan directamente a estructuras existentes o construidas. MONTAJE

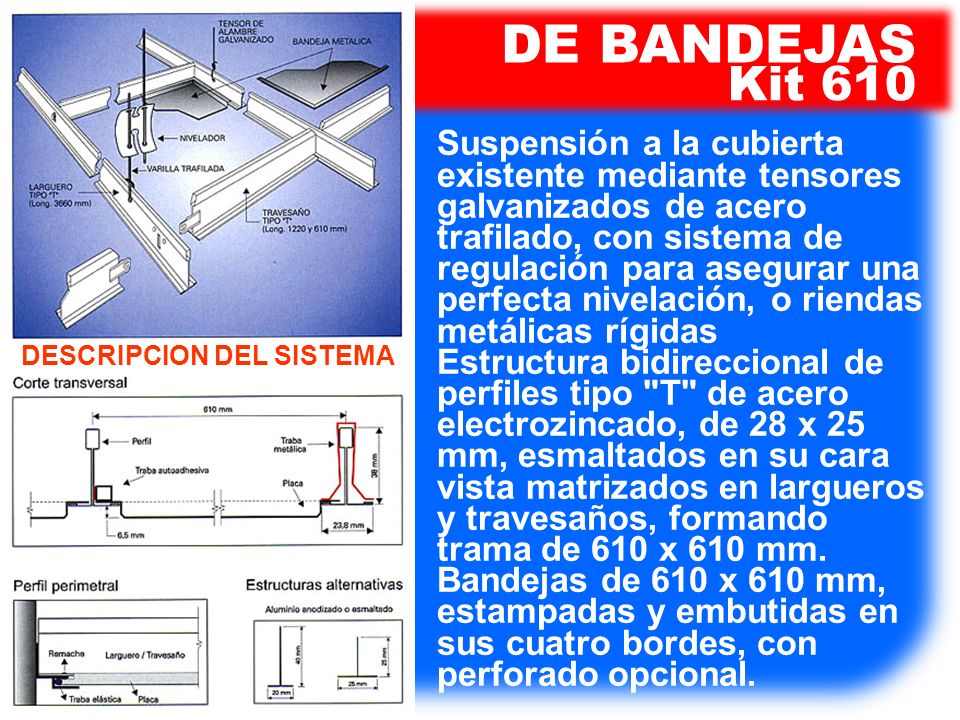

28 DE BANDEJAS Kit 610 CARACTERÍSTICAS GENERALES Sistema modular de bandejas metálicas que se caracteriza por el escalonamiento de sus 4 bordes penetrando el plano de la estructura de suspensión. Con un perforado opcional, brinda una óptima respuesta a la problemática acústica y térmica.

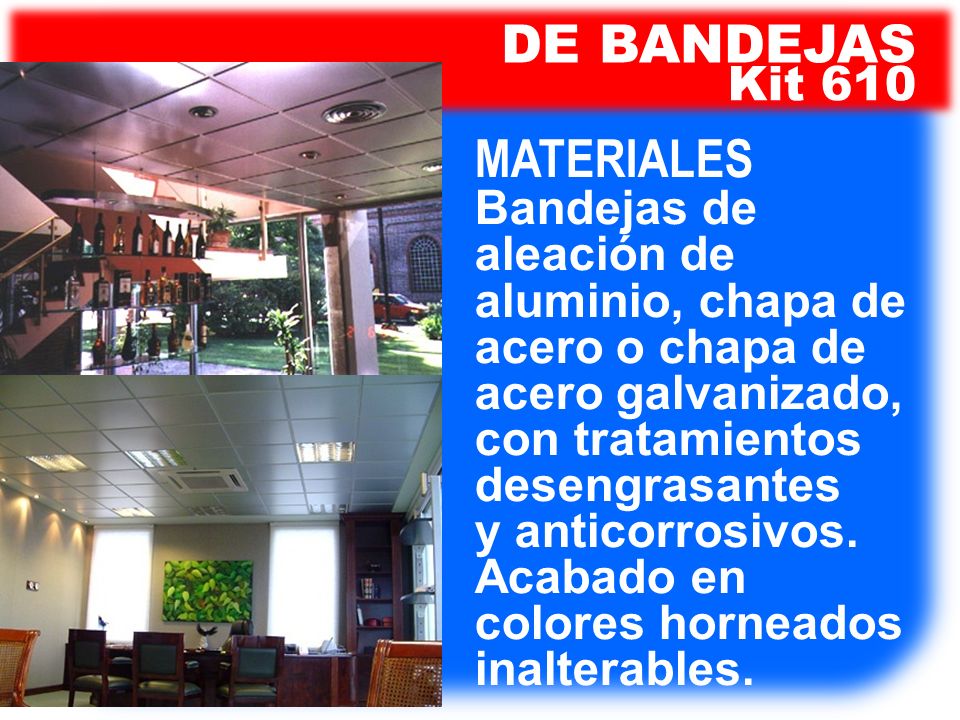

29 DE BANDEJAS Kit 610 MATERIALES Bandejas de aleación de aluminio, chapa de acero o chapa de acero galvanizado, con tratamientos desengrasantes y anticorrosivos. Acabado en colores horneados inalterables.

30 DE BANDEJAS Kit 610 Suspensión a la cubierta existente mediante tensores galvanizados de acero trafilado, con sistema de regulación para asegurar una perfecta nivelación, o riendas metálicas rígidas Estructura bidireccional de perfiles tipo "T" de acero electrozincado, de 28 x 25 mm, esmaltados en su cara vista matrizados en largueros y travesaños, formando trama de 610 x 610 mm. Bandejas de 610 x 610 mm, estampadas y embutidas en sus cuatro bordes, con perforado opcional. DESCRIPCION DEL SISTEMA

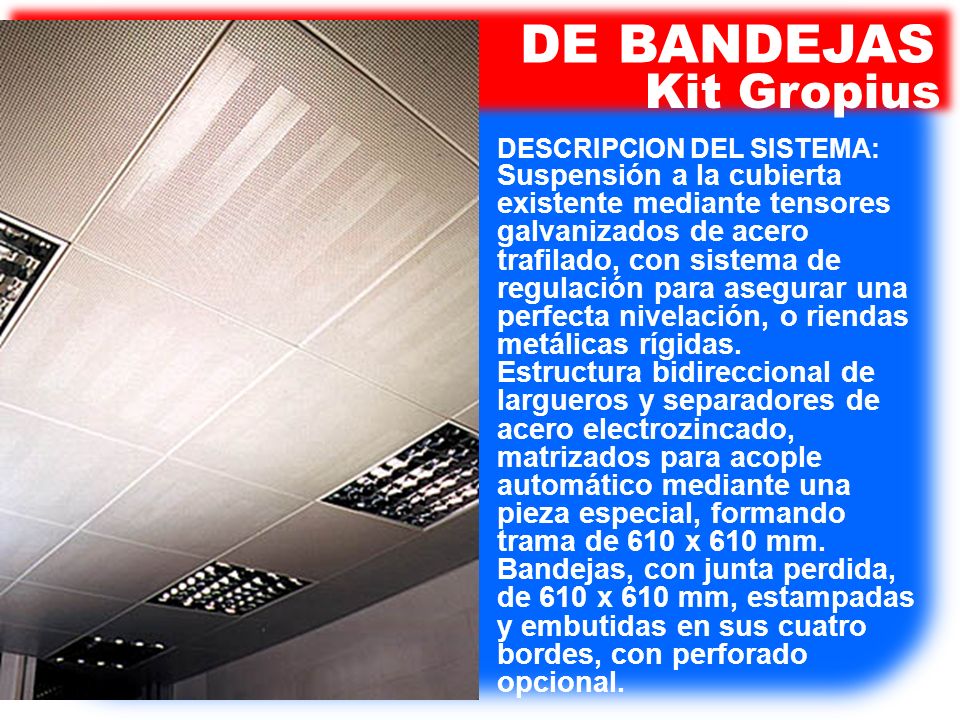

31 DE BANDEJAS Kit Gropius
DESCRIPCION DEL SISTEMA: Suspensión a la cubierta existente mediante tensores galvanizados de acero trafilado, con sistema de regulación para asegurar una perfecta nivelación, o riendas metálicas rígidas. Estructura bidireccional de largueros y separadores de acero electrozincado, matrizados para acople automático mediante una pieza especial, formando trama de 610 x 610 mm. Bandejas, con junta perdida, de 610 x 610 mm, estampadas y embutidas en sus cuatro bordes, con perforado opcional.

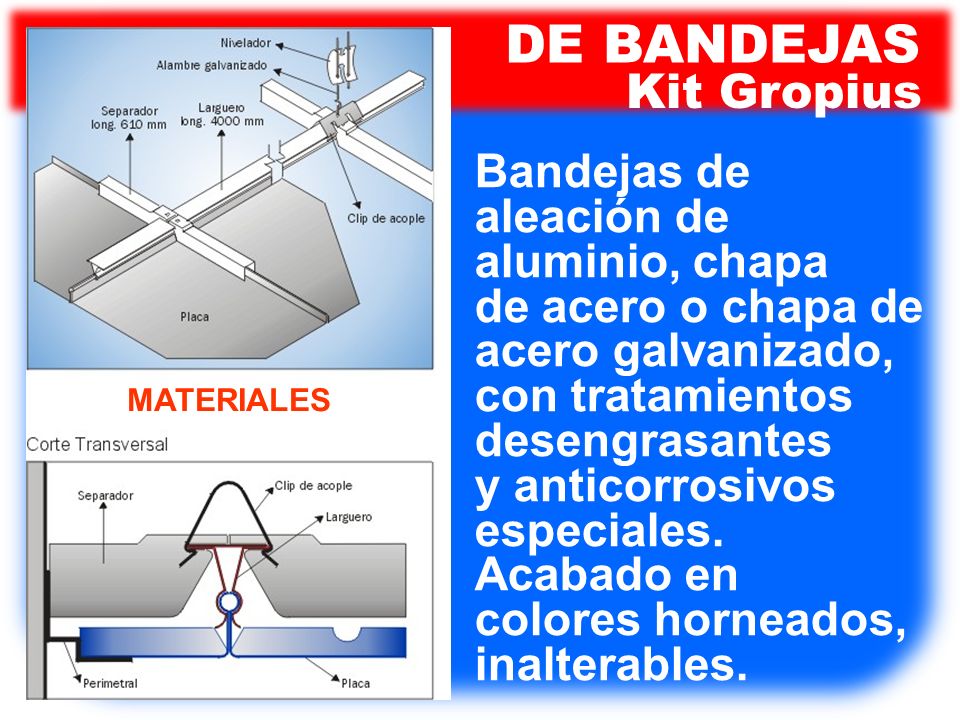

32 DE BANDEJAS Kit Gropius Bandejas de aleación de aluminio, chapa
de acero o chapa de acero galvanizado, con tratamientos desengrasantes y anticorrosivos especiales. Acabado en colores horneados, inalterables. MATERIALES

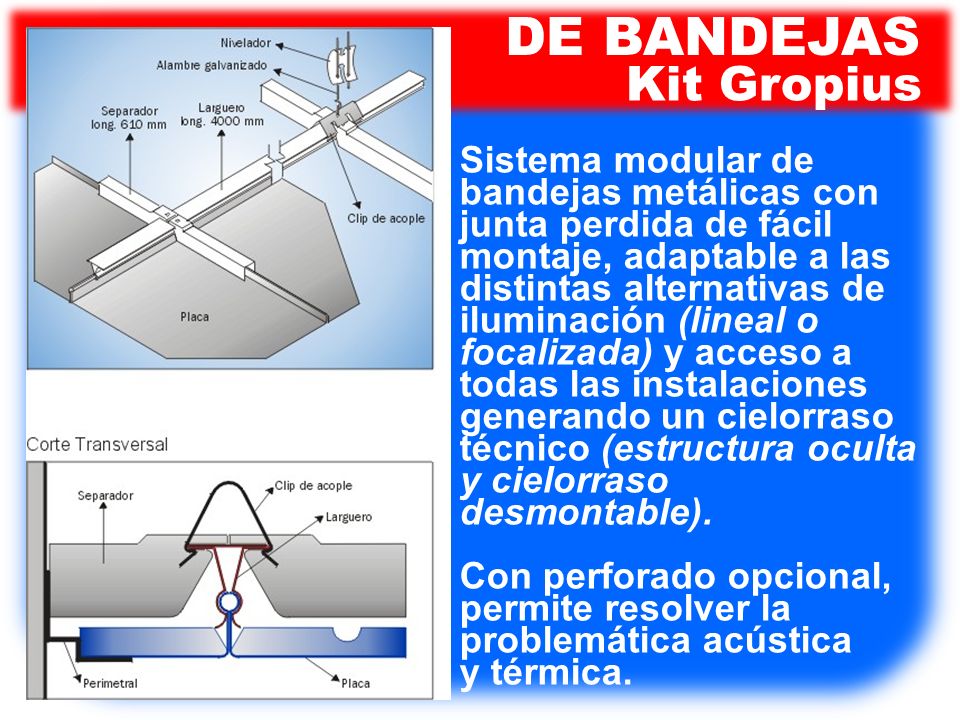

33 DE BANDEJAS Kit Gropius
Sistema modular de bandejas metálicas con junta perdida de fácil montaje, adaptable a las distintas alternativas de iluminación (lineal o focalizada) y acceso a todas las instalaciones generando un cielorraso técnico (estructura oculta y cielorraso desmontable). Con perforado opcional, permite resolver la problemática acústica y térmica.

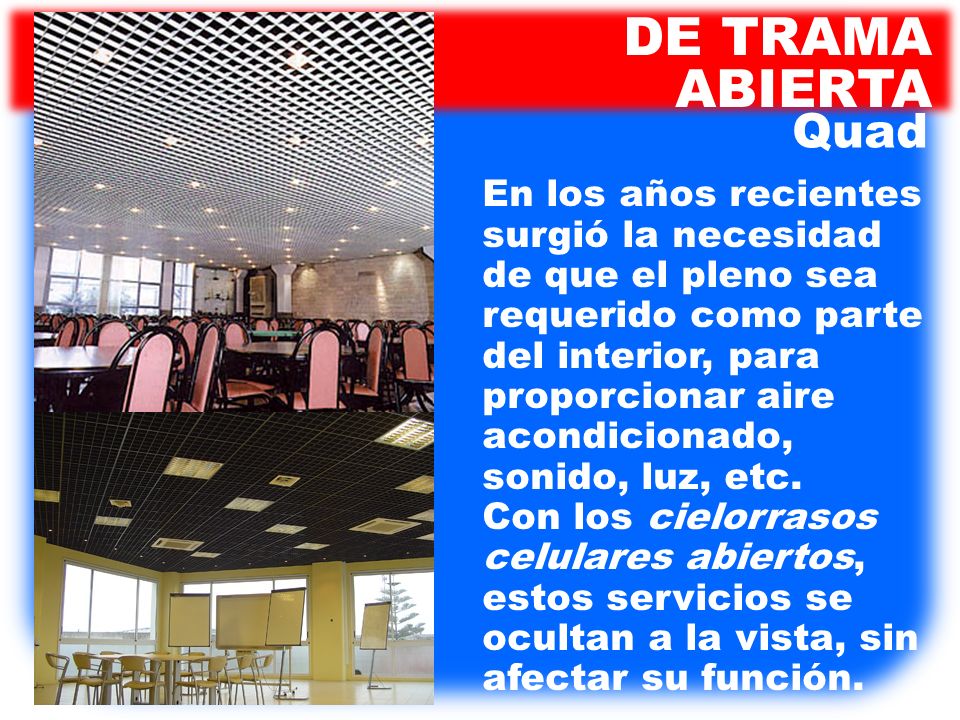

34 DE TRAMA ABIERTA Quad En los años recientes surgió la necesidad de que el pleno sea requerido como parte del interior, para proporcionar aire acondicionado, sonido, luz, etc. Con los cielorrasos celulares abiertos, estos servicios se ocultan a la vista, sin afectar su función.

35 DE TRAMA ABIERTA Quad Es un modelo continuo de celdas cuadradas con tamaños y de altura uniforme. Se construye a partir de flejes de aluminio prepintados y conformados en "U" a un ancho de 8 mm, para resistencia adecuada y de apariencia de "Diseño grueso". El sistema consiste de paneles cuadriculados de 75 x 75 cm o 61 x 61 cm, los cuales son montados sobre una estructura de tipo "T", compuesta de largueros y travesaños, que se suspenden de la cubierta. La estructura tiene la misma altura que los paneles y es encastrable para lograr una perfecta alineación. Los paneles son desmontables, para acceder al pleno.

36 CIELORRASOS DESMONTABLES
De aluminio o chapa de acero conformados en "U" que al entrecruzarse forman una grilla de cuadrículas variables: 85 x 85 mm, 100 x 100 mm, 125 x 125 mm 150 x 150 mm en colores Estructura de aluminio tipo "T" de 50mm de alto formada por largueros y travesaños. ACÚSTICA: Puede colocarse un elemento fonoabsorbente sobre la trama metálica. ILUMINACIÓN: PODRÁN COLOCARSE EN EL PLANO DEL CIELORRASO O SOBRE EL MISMO, LOGRÁNDOSE ASÍ UN PLENO LUMINOSO CONTINUO.

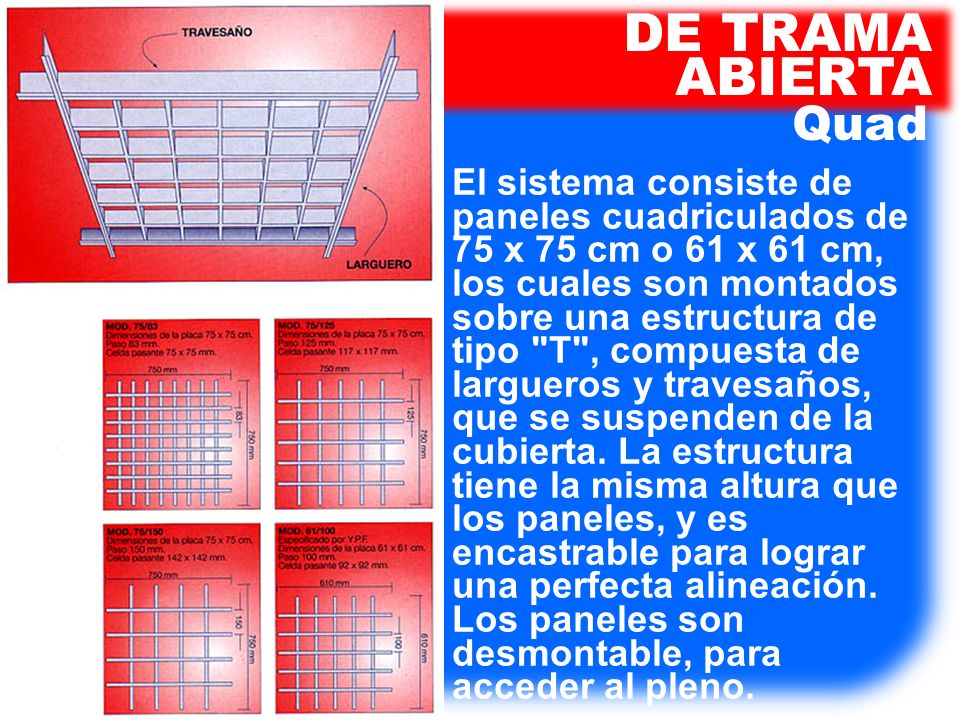

37 DE TRAMA ABIERTA Quad El sistema consiste de paneles cuadriculados de 75 x 75 cm o 61 x 61 cm, los cuales son montados sobre una estructura de tipo "T", compuesta de largueros y travesaños, que se suspenden de la cubierta. La estructura tiene la misma altura que los paneles, y es encastrable para lograr una perfecta alineación. Los paneles son desmontable, para acceder al pleno.

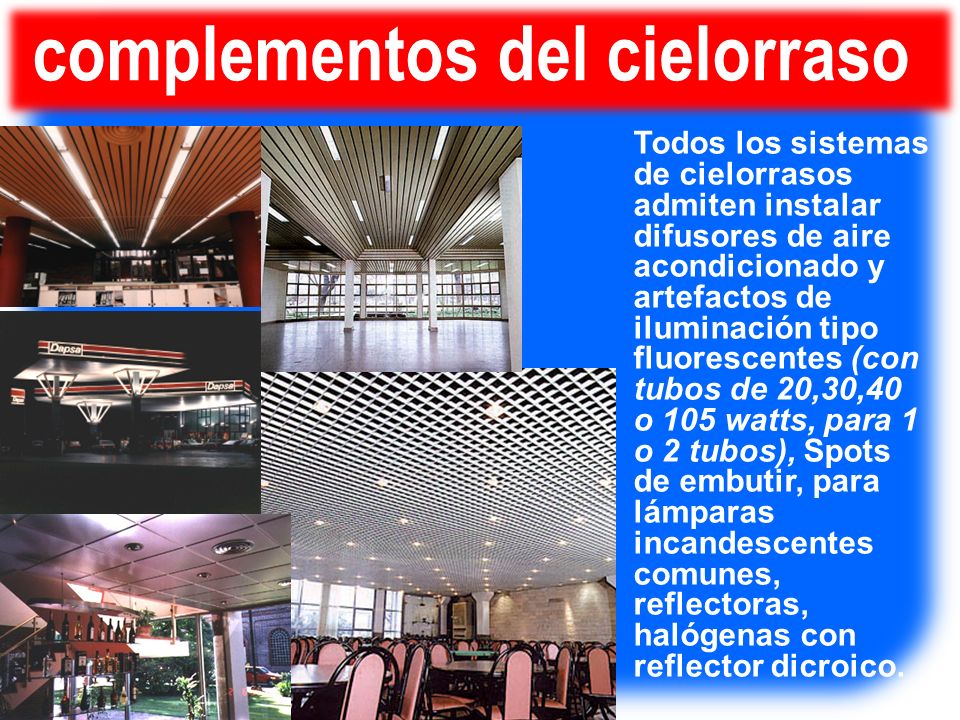

38 complementos del cielorraso
Todos los sistemas de cielorrasos admiten instalar difusores de aire acondicionado y artefactos de iluminación tipo fluorescentes (con tubos de 20,30,40 o 105 watts, para 1 o 2 tubos), Spots de embutir, para lámparas incandescentes comunes, reflectoras, halógenas con reflector dicroico.

39 tabiques divisorios

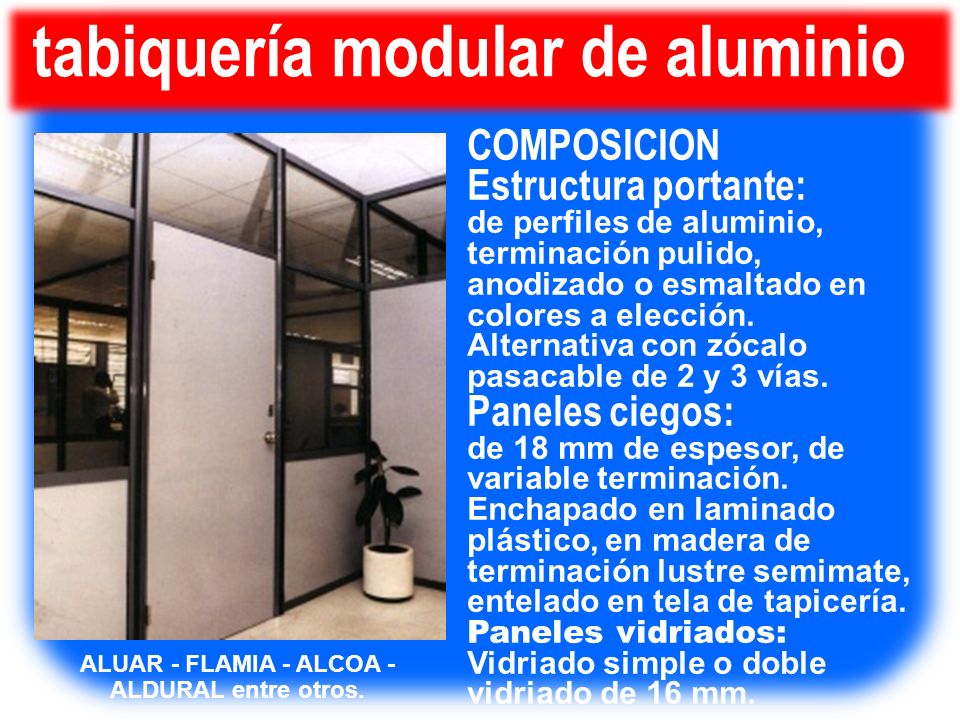

40 ALUAR - FLAMIA - ALCOA - ALDURAL entre otros.
tabiquería modular de aluminio COMPOSICION Estructura portante: de perfiles de aluminio, terminación pulido, anodizado o esmaltado en colores a elección. Alternativa con zócalo pasacable de 2 y 3 vías. Paneles ciegos: de 18 mm de espesor, de variable terminación. Enchapado en laminado plástico, en madera de terminación lustre semimate, entelado en tela de tapicería. Paneles vidriados: Vidriado simple o doble vidriado de 16 mm. ALUAR - FLAMIA - ALCOA - ALDURAL entre otros.

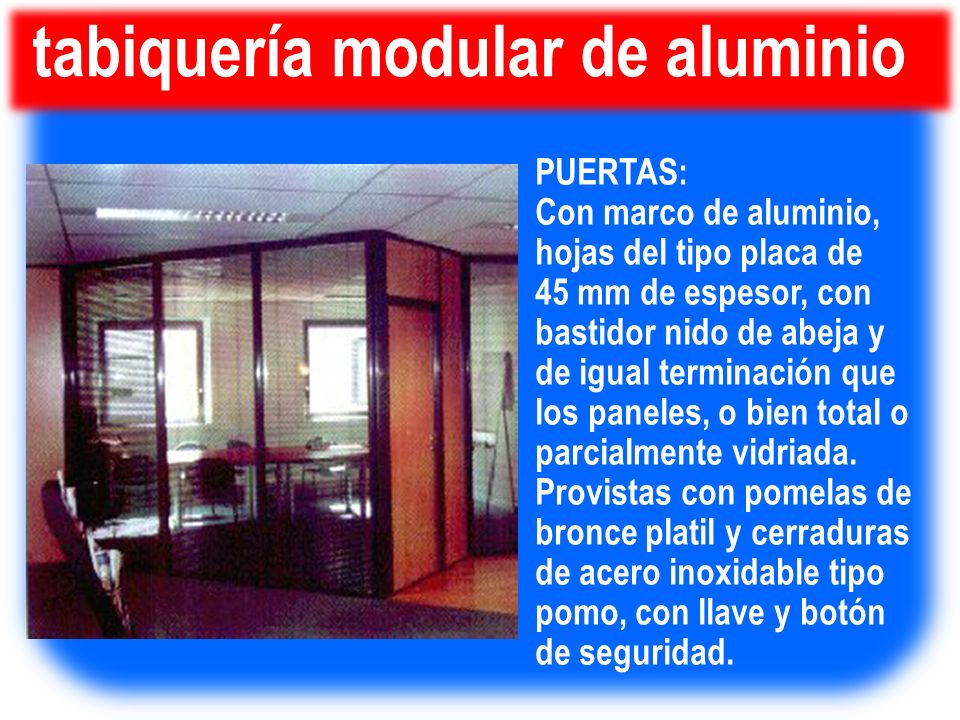

41 tabiquería modular de aluminio
PUERTAS: Con marco de aluminio, hojas del tipo placa de 45 mm de espesor, con bastidor nido de abeja y de igual terminación que los paneles, o bien total o parcialmente vidriada. Provistas con pomelas de bronce platil y cerraduras de acero inoxidable tipo pomo, con llave y botón de seguridad.

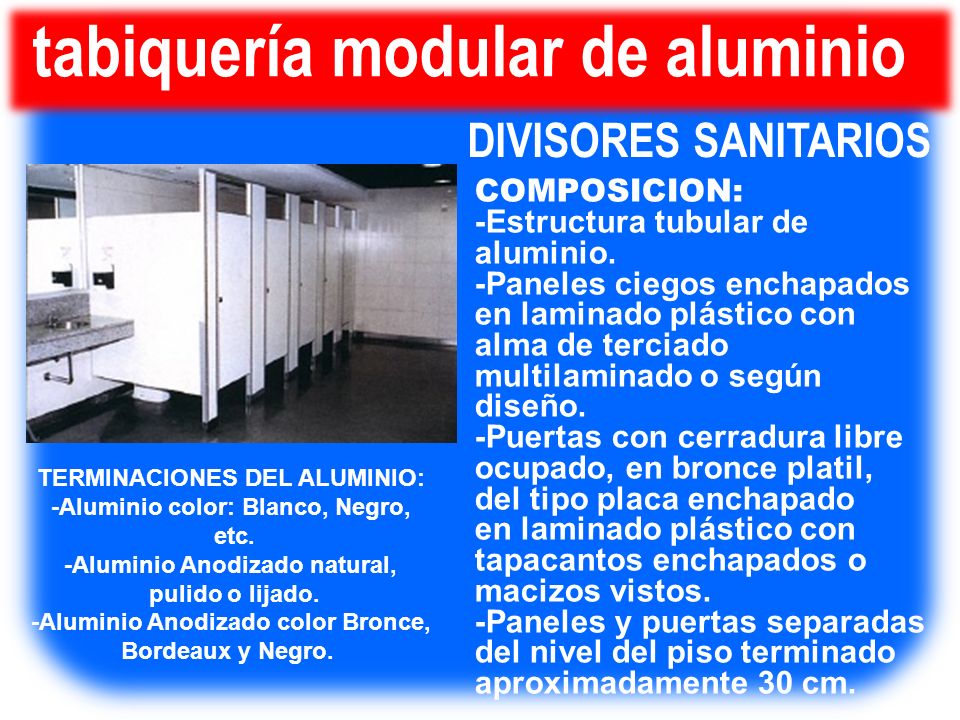

42 tabiquería modular de aluminio
DIVISORES SANITARIOS COMPOSICION: -Estructura tubular de aluminio. -Paneles ciegos enchapados en laminado plástico con alma de terciado multilaminado o según diseño. -Puertas con cerradura libre ocupado, en bronce platil, del tipo placa enchapado en laminado plástico con tapacantos enchapados o macizos vistos. -Paneles y puertas separadas del nivel del piso terminado aproximadamente 30 cm. TERMINACIONES DEL ALUMINIO: -Aluminio color: Blanco, Negro, etc. -Aluminio Anodizado natural, pulido o lijado. -Aluminio Anodizado color Bronce, Bordeaux y Negro.

43 instalaciones varias

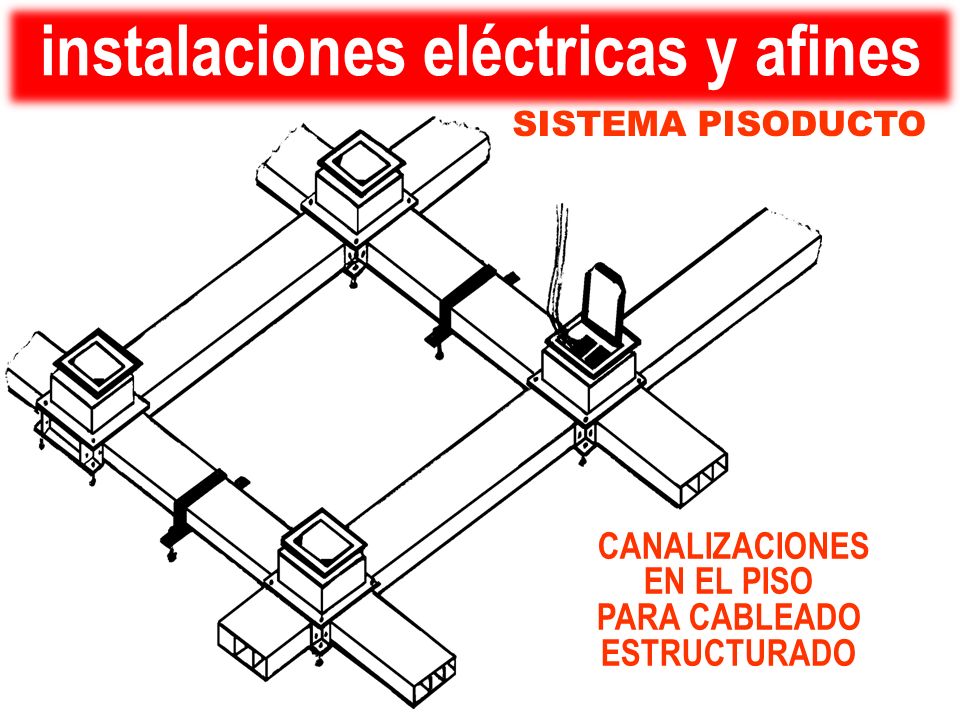

44 instalaciones eléctricas y afines
SISTEMA PISODUCTO CANALIZACIONES EN EL PISO PARA CABLEADO ESTRUCTURADO

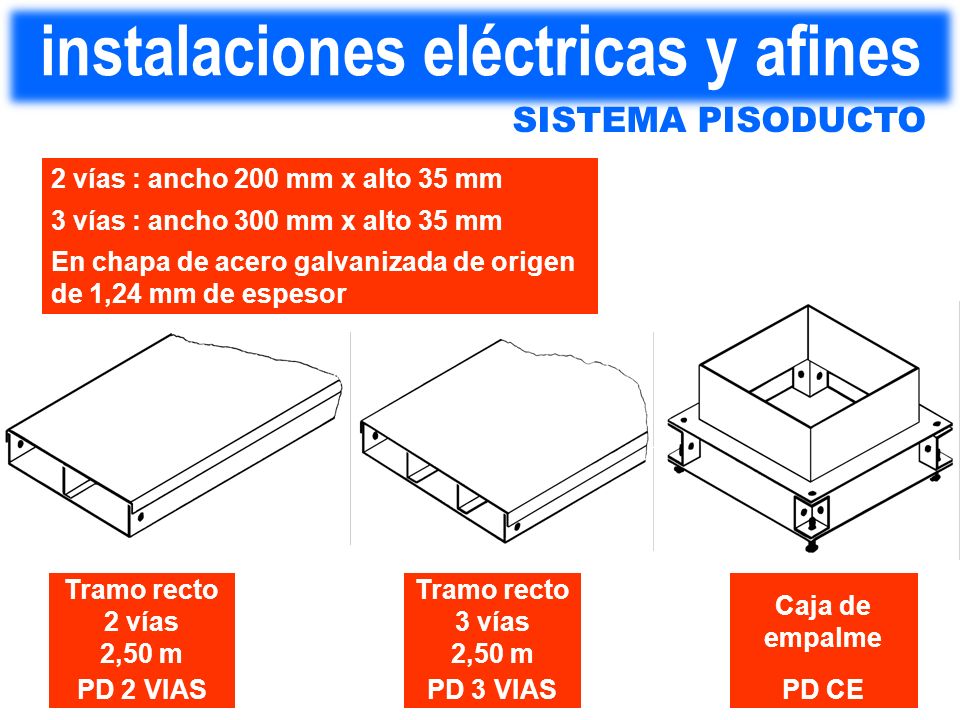

45 instalaciones eléctricas y afines
SISTEMA PISODUCTO 2 vías : ancho 200 mm x alto 35 mm 3 vías : ancho 300 mm x alto 35 mm En chapa de acero galvanizada de origen de 1,24 mm de espesor Tramo recto 2 vías 2,50 m Tramo recto 3 vías 2,50 m Caja de empalme PD 2 VIAS PD 3 VIAS PD CE

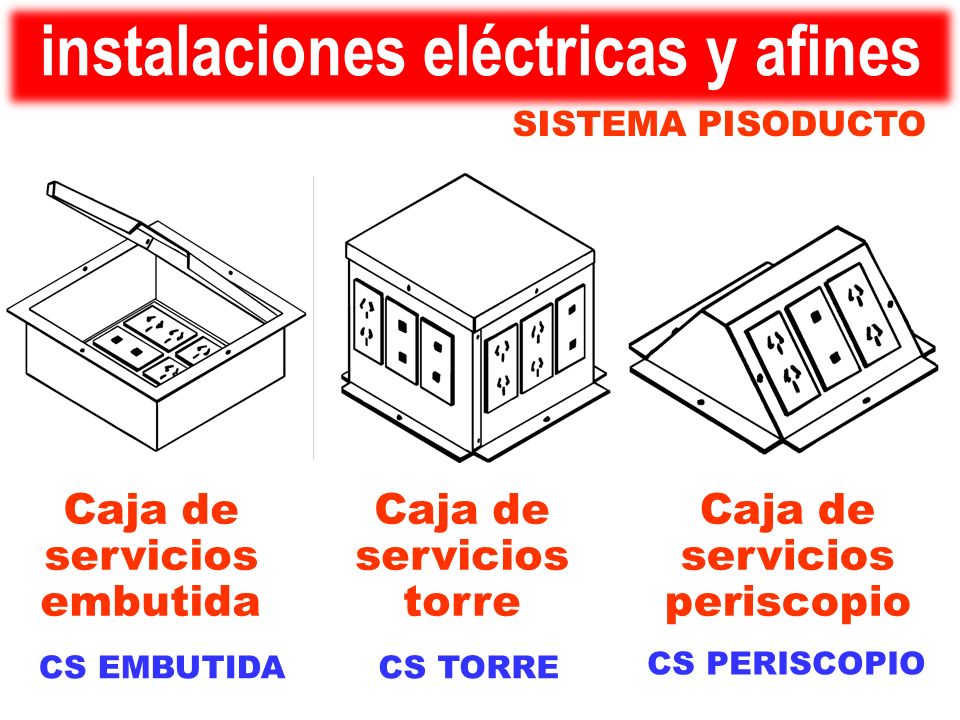

46 instalaciones eléctricas y afines
SISTEMA PISODUCTO                                                                                           Caja de servicios embutida Caja de servicios torre Caja de servicios periscopio CS PERISCOPIO CS EMBUTIDA CS TORRE

47 instalaciones eléctricas y afines
SISTEMA PISODUCTO                                                             Soporte para vías Tapa de cierre 3 vías Tapa de cierre 1 vía PD S PD TC PD TC 1

48 CANALIZACIONES PARA CABLEADO ESTRUCTURADO SISTEMA BALDOSON TECNICO BT
instalaciones eléctricas y afines CANALIZACIONES PARA CABLEADO ESTRUCTURADO SISTEMA BALDOSON TECNICO BT PISO TECNICO Baldosa modular para conformar pisos técnicos multicanales desmontables. 600 mm x 600 mm x 70 mm En chapa de acero de 1,6 mm de espesor. Terminación fosfatizado y pintado al horno. Comparte las cajas de servicios con el sistema Pisoducto. TAPA CALADA ARMAZÓN TAPA CIEGA

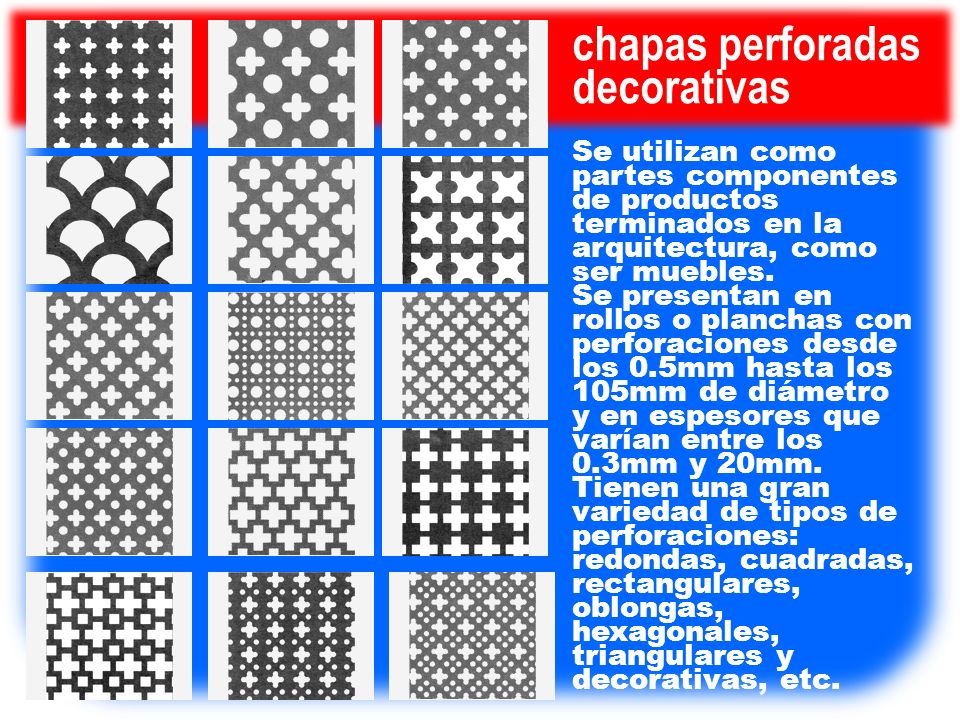

49 chapas perforadas decorativas
Se utilizan como partes componentes de productos terminados en la arquitectura, como ser muebles. Se presentan en rollos o planchas con perforaciones desde los 0.5mm hasta los 105mm de diámetro y en espesores que varían entre los 0.3mm y 20mm. Tienen una gran variedad de tipos de perforaciones: redondas, cuadradas, rectangulares, oblongas, hexagonales, triangulares y decorativas, etc.

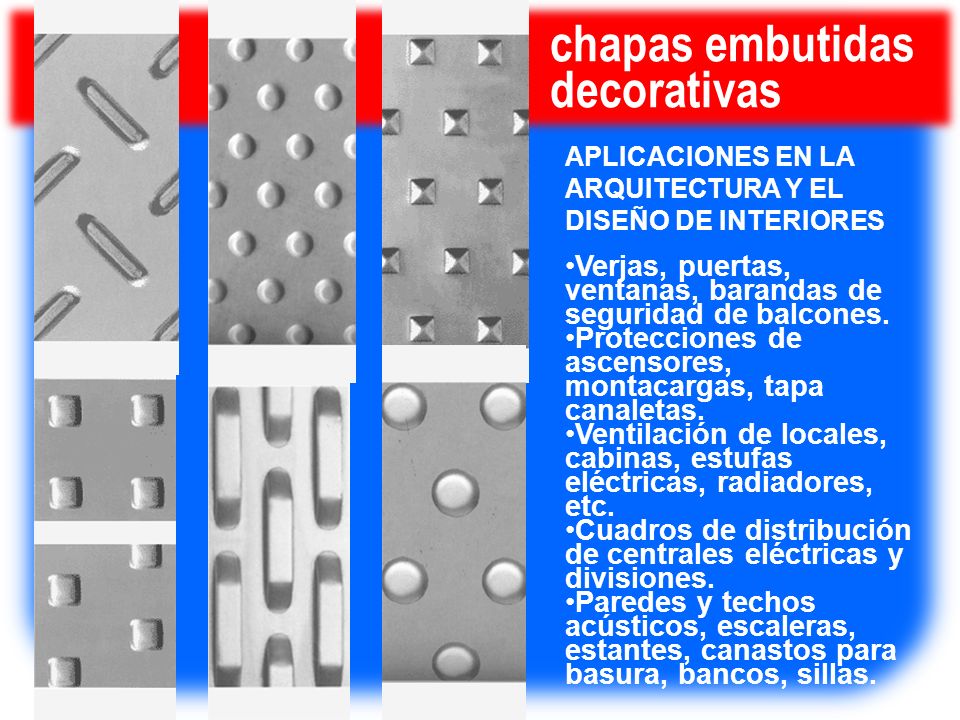

50 chapas embutidas decorativas
APLICACIONES EN LA ARQUITECTURA Y EL DISEÑO DE INTERIORES Verjas, puertas, ventanas, barandas de seguridad de balcones. Protecciones de ascensores, montacargas, tapa canaletas. Ventilación de locales, cabinas, estufas eléctricas, radiadores, etc. Cuadros de distribución de centrales eléctricas y divisiones. Paredes y techos acústicos, escaleras, estantes, canastos para basura, bancos, sillas.

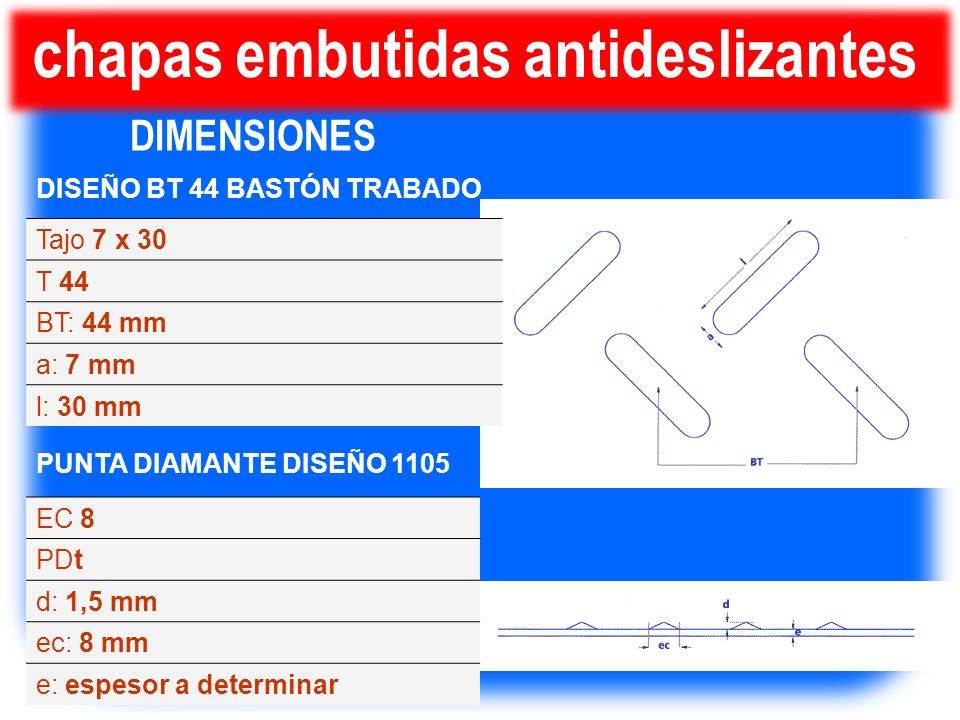

51 chapas embutidas antideslizantes
DIMENSIONES DISEÑO BT 44 BASTÓN TRABADO Tajo 7 x 30 T 44 BT: 44 mm a: 7 mm l: 30 mm PUNTA DIAMANTE DISEÑO 1105 EC 8 PDt d: 1,5 mm ec: 8 mm e: espesor a determinar

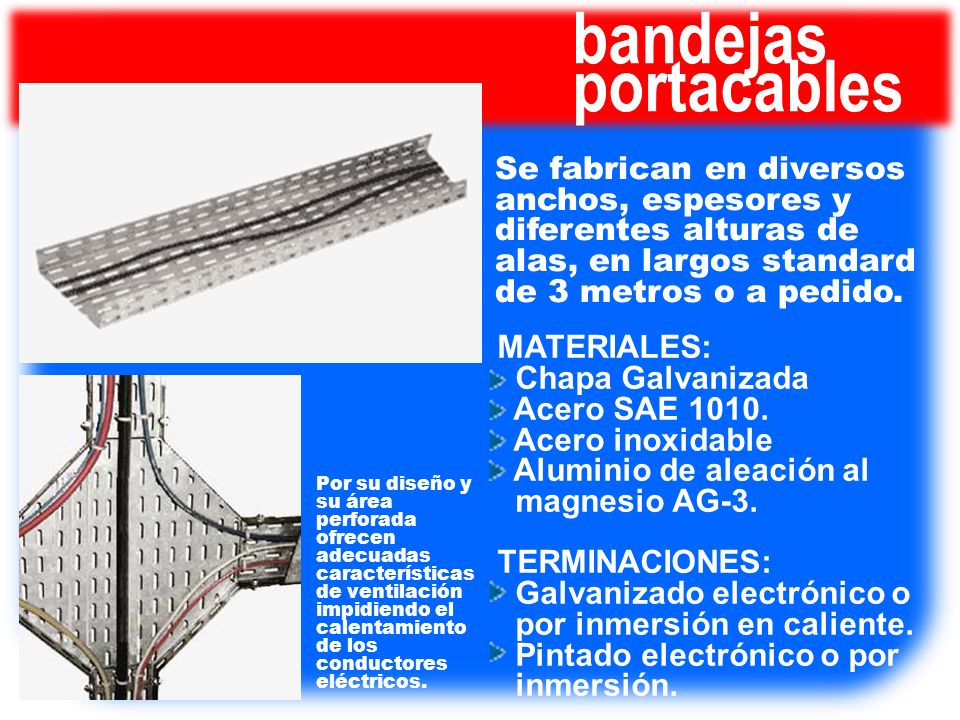

52 bandejas portacables Se fabrican en diversos anchos, espesores y diferentes alturas de alas, en largos standard de 3 metros o a pedido. MATERIALES: Chapa Galvanizada Acero SAE Acero inoxidable   Aluminio de aleación al magnesio AG-3. TERMINACIONES: Galvanizado electrónico o por inmersión en caliente. Pintado electrónico o por inmersión. Por su diseño y su área perforada ofrecen adecuadas características de ventilación impidiendo el calentamiento de los conductores eléctricos.

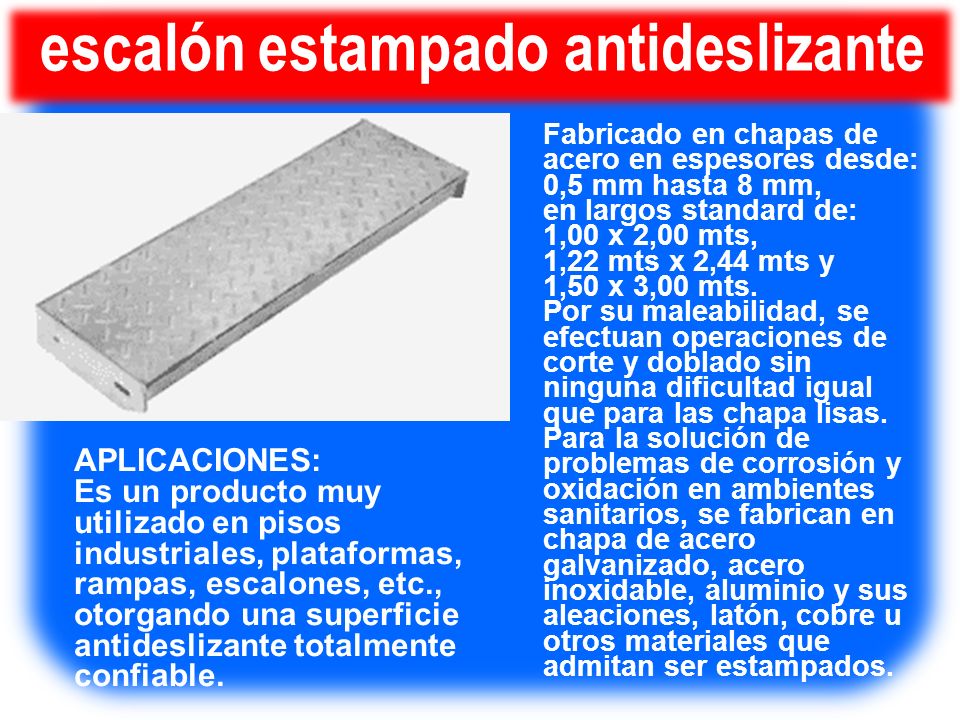

53 escalón estampado antideslizante
Fabricado en chapas de acero en espesores desde: 0,5 mm hasta 8 mm, en largos standard de: 1,00 x 2,00 mts, 1,22 mts x 2,44 mts y 1,50 x 3,00 mts. Por su maleabilidad, se efectuan operaciones de corte y doblado sin ninguna dificultad igual que para las chapa lisas. Para la solución de problemas de corrosión y oxidación en ambientes sanitarios, se fabrican en chapa de acero galvanizado, acero inoxidable, aluminio y sus aleaciones, latón, cobre u otros materiales que admitan ser estampados. APLICACIONES: Es un producto muy utilizado en pisos industriales, plataformas, rampas, escalones, etc., otorgando una superficie antideslizante totalmente confiable.

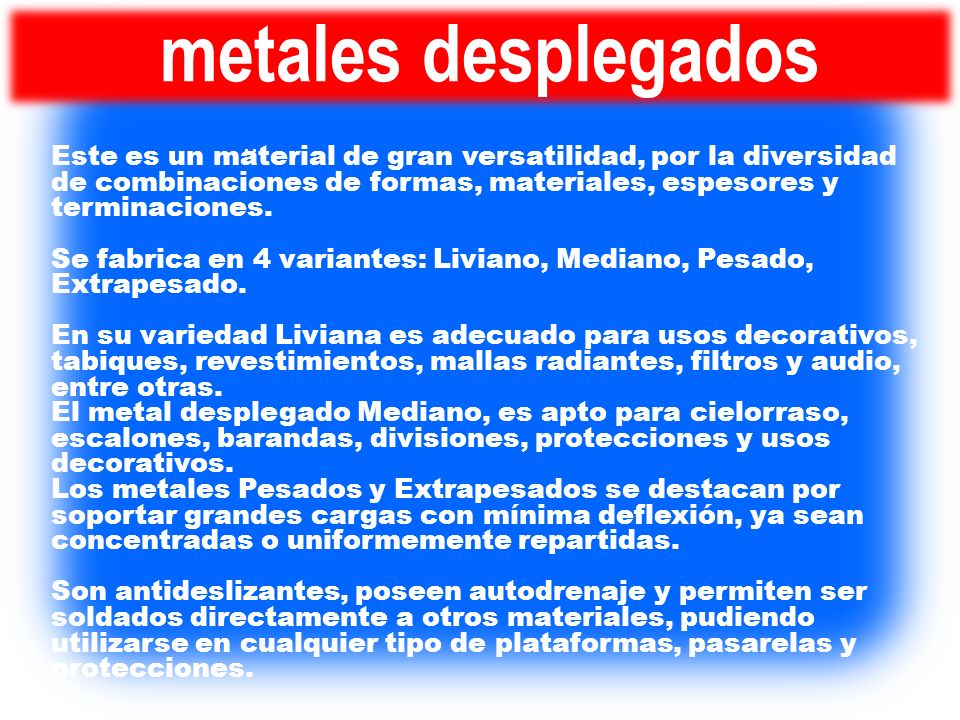

54 metales desplegados Este es un material de gran versatilidad, por la diversidad de combinaciones de formas, materiales, espesores y terminaciones. Se fabrica en 4 variantes: Liviano, Mediano, Pesado, Extrapesado. En su variedad Liviana es adecuado para usos decorativos, tabiques, revestimientos, mallas radiantes, filtros y audio, entre otras. El metal desplegado Mediano, es apto para cielorraso, escalones, barandas, divisiones, protecciones y usos decorativos. Los metales Pesados y Extrapesados se destacan por soportar grandes cargas con mínima deflexión, ya sean concentradas o uniformemente repartidas. Son antideslizantes, poseen autodrenaje y permiten ser soldados directamente a otros materiales, pudiendo utilizarse en cualquier tipo de plataformas, pasarelas y protecciones.

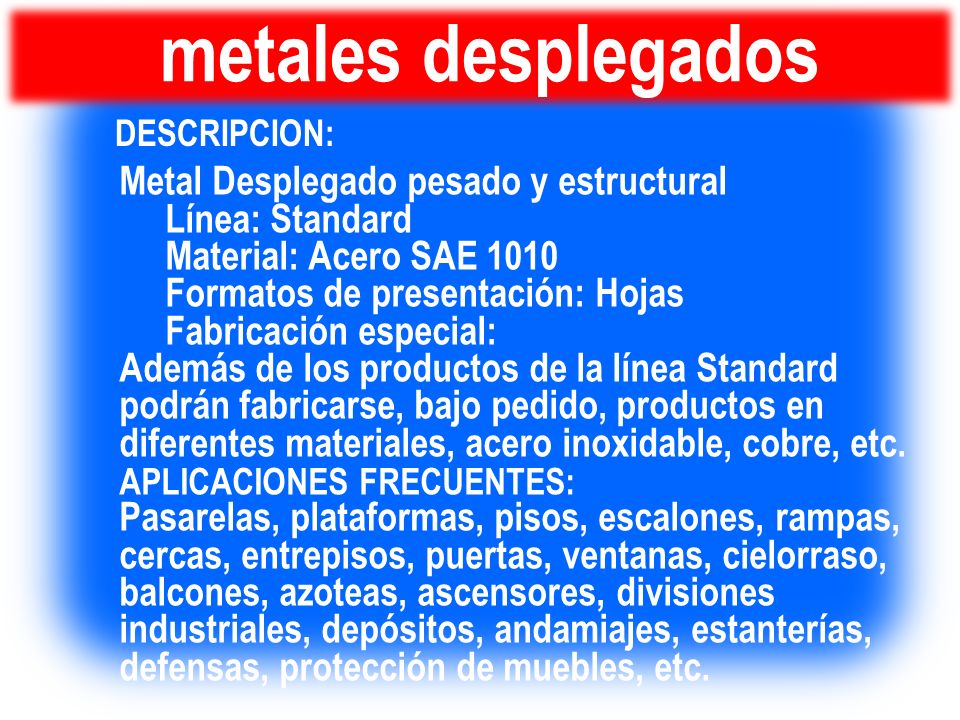

55 metales desplegados DESCRIPCION: Metal Desplegado pesado y estructural    Línea: Standard    Material: Acero SAE    Formatos de presentación: Hojas    Fabricación especial: Además de los productos de la línea Standard podrán fabricarse, bajo pedido, productos en diferentes materiales, acero inoxidable, cobre, etc. APLICACIONES FRECUENTES: Pasarelas, plataformas, pisos, escalones, rampas, cercas, entrepisos, puertas, ventanas, cielorraso, balcones, azoteas, ascensores, divisiones industriales, depósitos, andamiajes, estanterías, defensas, protección de muebles, etc.

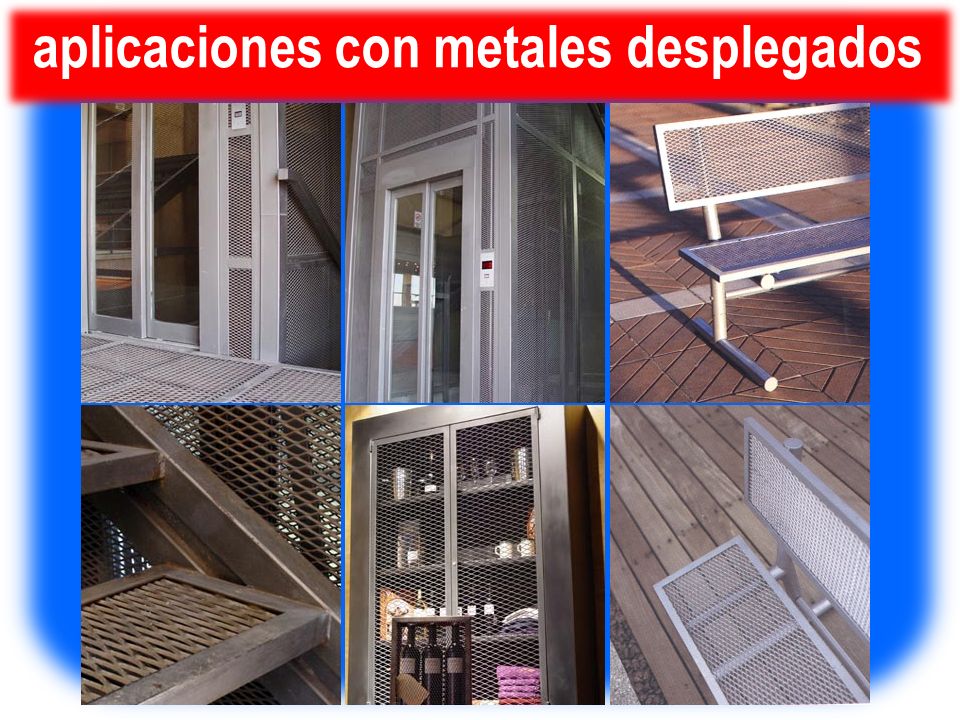

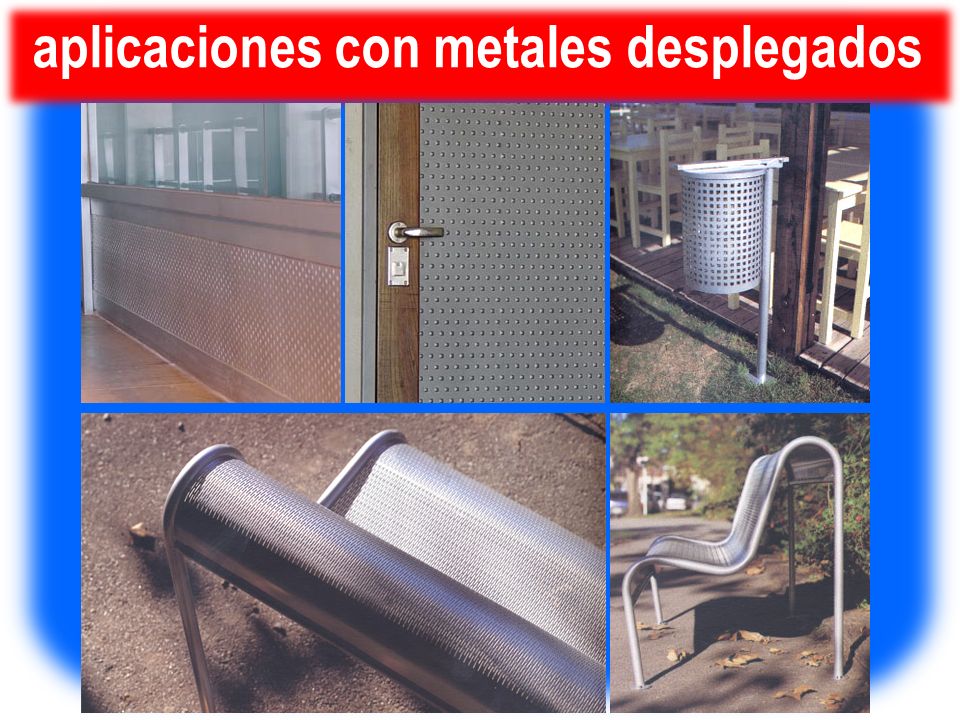

56 aplicaciones con metales desplegados

57 aplicaciones con metales desplegados

58 aplicaciones con metales desplegados
