DATOS GENERALES CLAVE DE LA MATERIA:CC311 NOMBRE DE LA MATERIA:GRAFICAS POR COMPUTADORA TIPO:CURSO TEORICO ÁREA DE FORMACIÓN:SELECTIVA PRERREQUISITO:MT130.

Presentaciones similares


Presentación del tema: "DATOS GENERALES CLAVE DE LA MATERIA:CC311 NOMBRE DE LA MATERIA:GRAFICAS POR COMPUTADORA TIPO:CURSO TEORICO ÁREA DE FORMACIÓN:SELECTIVA PRERREQUISITO:MT130."— Transcripción de la presentación:

1

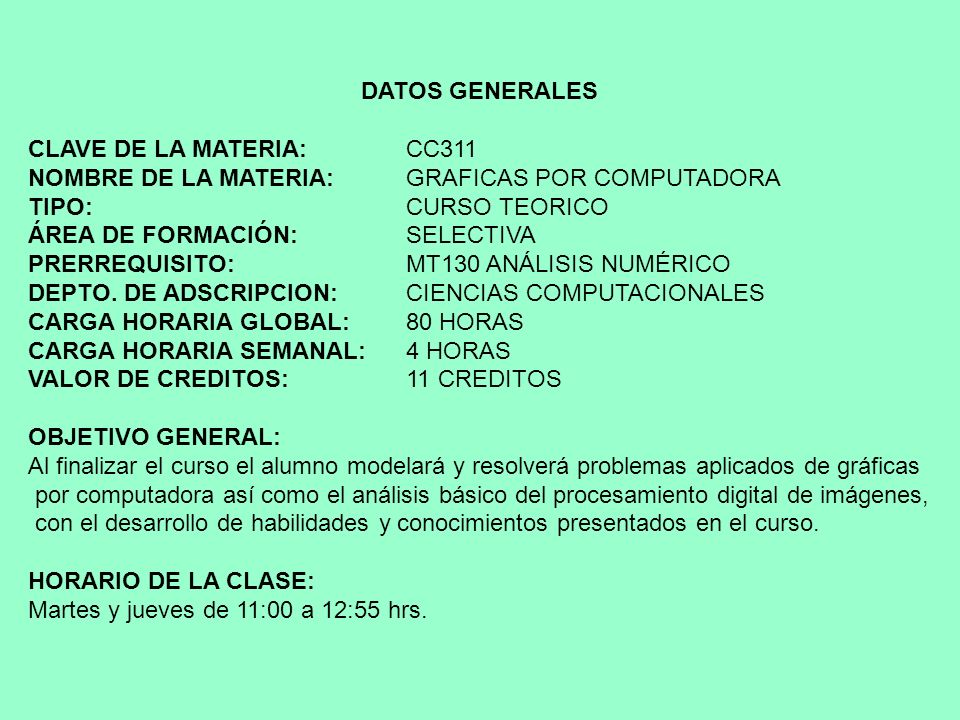

2 DATOS GENERALES CLAVE DE LA MATERIA:CC311 NOMBRE DE LA MATERIA:GRAFICAS POR COMPUTADORA TIPO:CURSO TEORICO ÁREA DE FORMACIÓN:SELECTIVA PRERREQUISITO:MT130 ANÁLISIS NUMÉRICO DEPTO. DE ADSCRIPCION:CIENCIAS COMPUTACIONALES CARGA HORARIA GLOBAL:80 HORAS CARGA HORARIA SEMANAL:4 HORAS VALOR DE CREDITOS:11 CREDITOS OBJETIVO GENERAL: Al finalizar el curso el alumno modelará y resolverá problemas aplicados de gráficas por computadora así como el análisis básico del procesamiento digital de imágenes, con el desarrollo de habilidades y conocimientos presentados en el curso. HORARIO DE LA CLASE: Martes y jueves de 11:00 a 12:55 hrs.

3 Donald Hearn, M. Pauline Baker, GRÁFICAS POR COMPUTADORA CON OPENGL. Prentice Hall 3a/Ed, ISBN BIBLIOGRAFÍA BÁSICA

4 EVALUACION: Dos exámenes parciales departamentales (30%) Dos exámenes parciales no departamentales (30%) Tareas para cada módulo (10%) Proyecto final (30%) –Consultar el programa vigente.

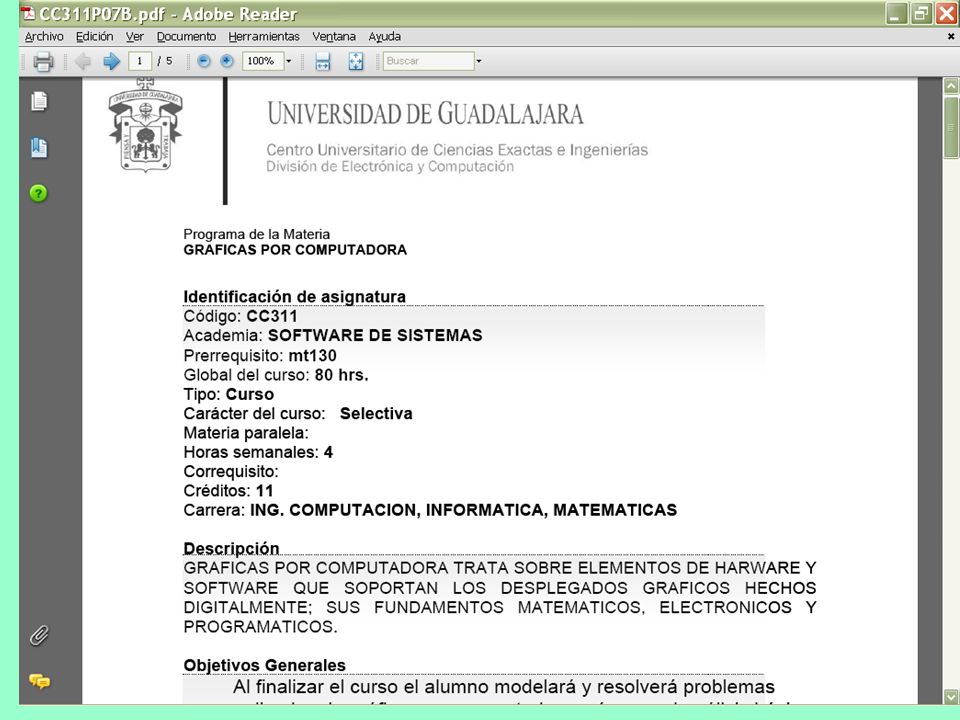

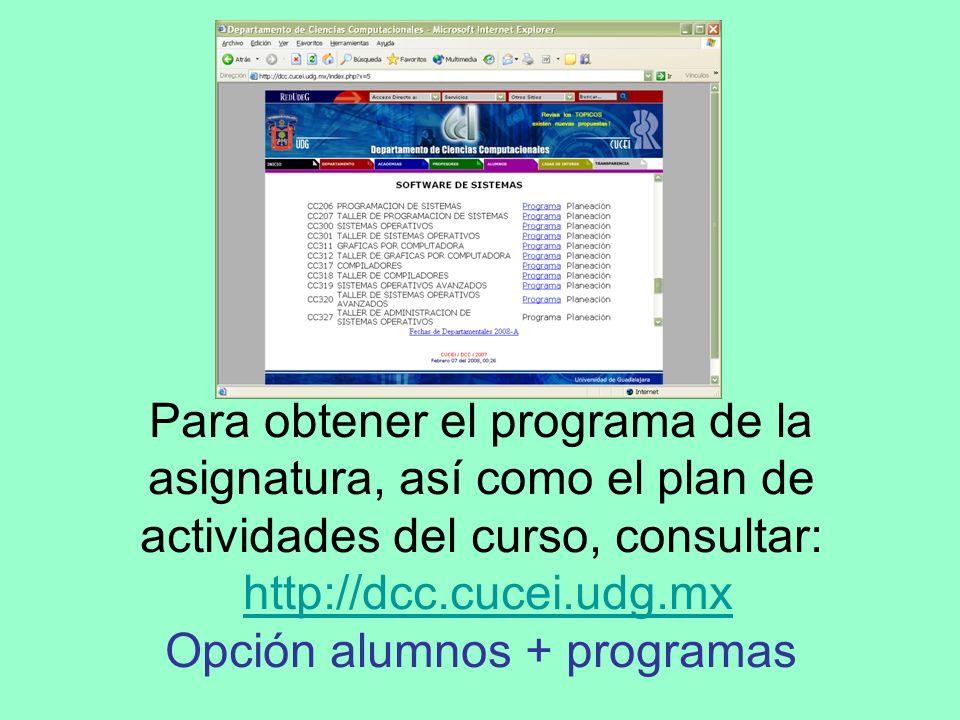

5 Para obtener el programa de la asignatura, así como el plan de actividades del curso, consultar: Opción alumnos + programashttp://dcc.cucei.udg.mx

6

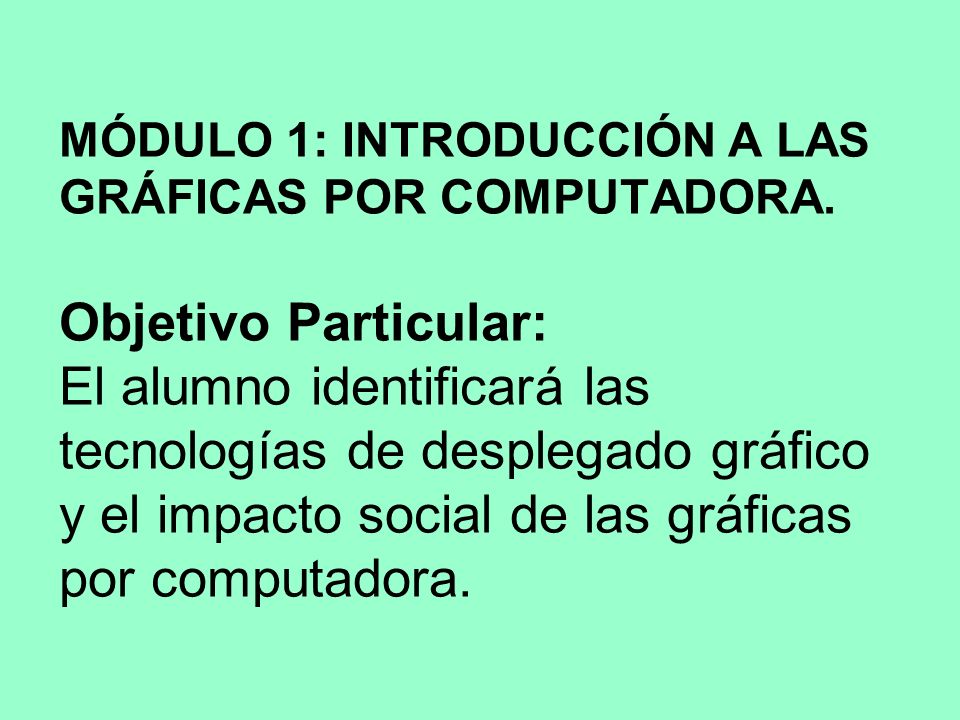

7 MÓDULO 1: INTRODUCCIÓN A LAS GRÁFICAS POR COMPUTADORA. Objetivo Particular: El alumno identificará las tecnologías de desplegado gráfico y el impacto social de las gráficas por computadora.

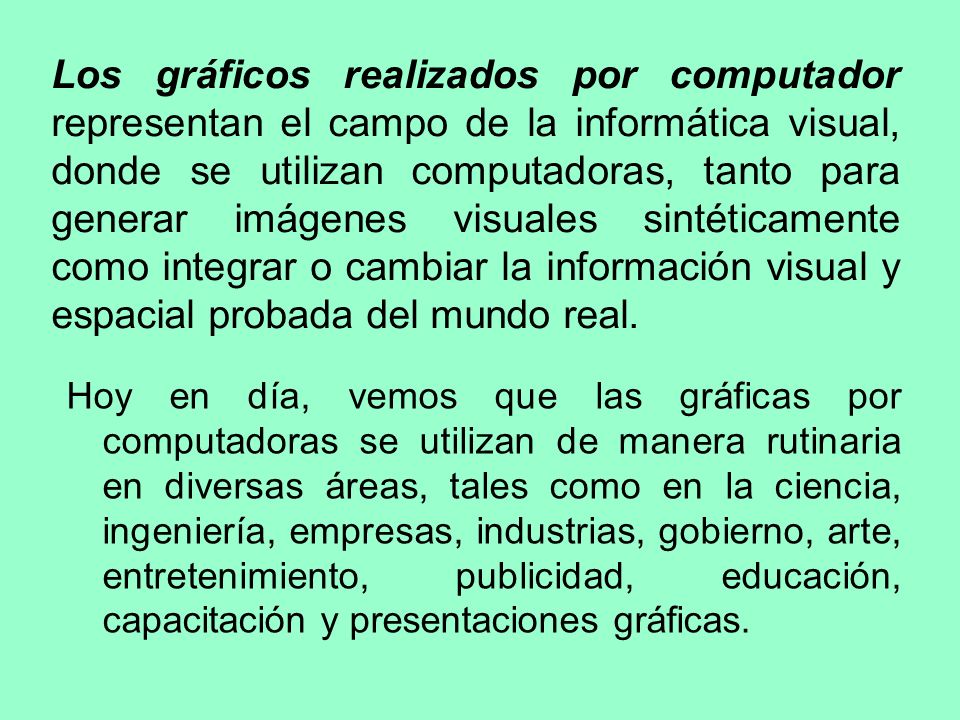

8 Los gráficos realizados por computador representan el campo de la informática visual, donde se utilizan computadoras, tanto para generar imágenes visuales sintéticamente como integrar o cambiar la información visual y espacial probada del mundo real. Hoy en día, vemos que las gráficas por computadoras se utilizan de manera rutinaria en diversas áreas, tales como en la ciencia, ingeniería, empresas, industrias, gobierno, arte, entretenimiento, publicidad, educación, capacitación y presentaciones gráficas.

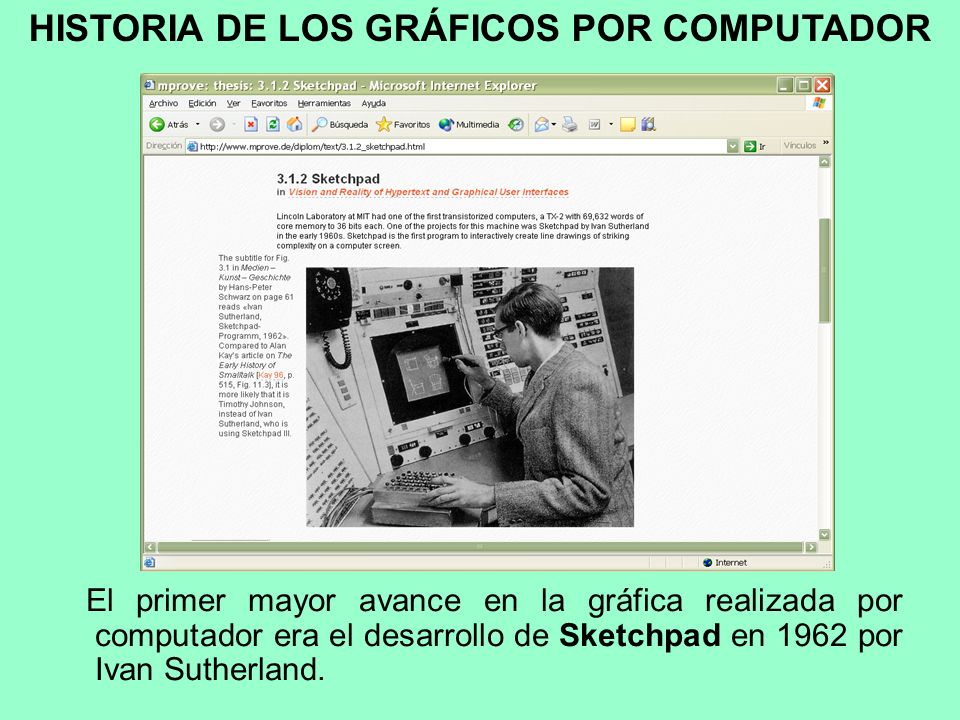

9 El primer mayor avance en la gráfica realizada por computador era el desarrollo de Sketchpad en 1962 por Ivan Sutherland. HISTORIA DE LOS GRÁFICOS POR COMPUTADOR

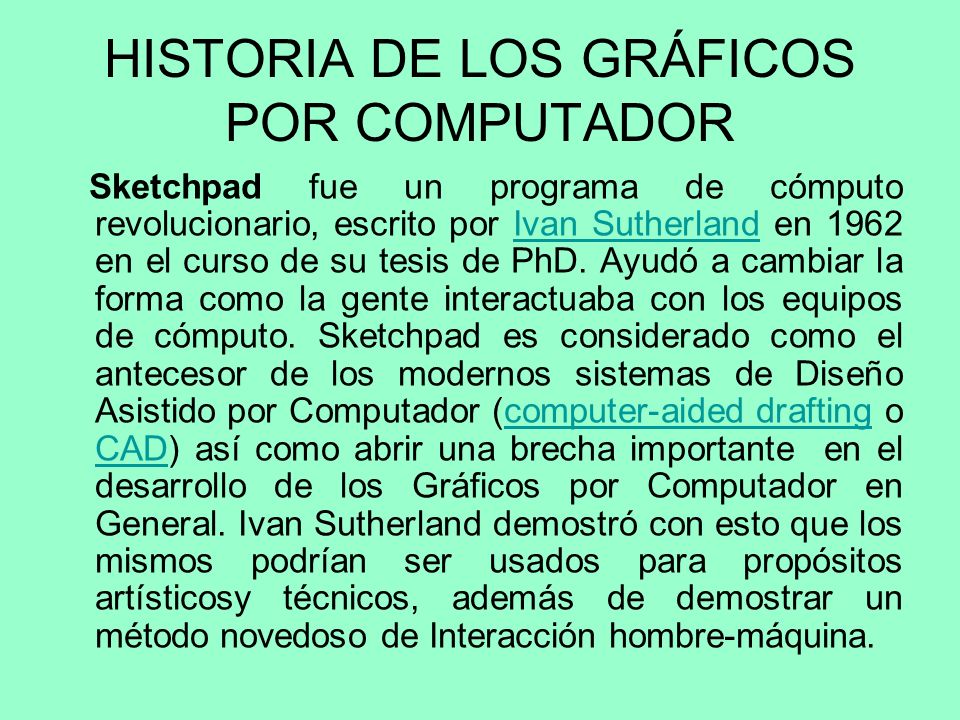

10 Sketchpad fue un programa de cómputo revolucionario, escrito por Ivan Sutherland en 1962 en el curso de su tesis de PhD. Ayudó a cambiar la forma como la gente interactuaba con los equipos de cómputo. Sketchpad es considerado como el antecesor de los modernos sistemas de Diseño Asistido por Computador (computer-aided drafting o CAD) así como abrir una brecha importante en el desarrollo de los Gráficos por Computador en General. Ivan Sutherland demostró con esto que los mismos podrían ser usados para propósitos artísticosy técnicos, además de demostrar un método novedoso de Interacción hombre-máquina.Ivan Sutherlandcomputer-aided drafting CAD

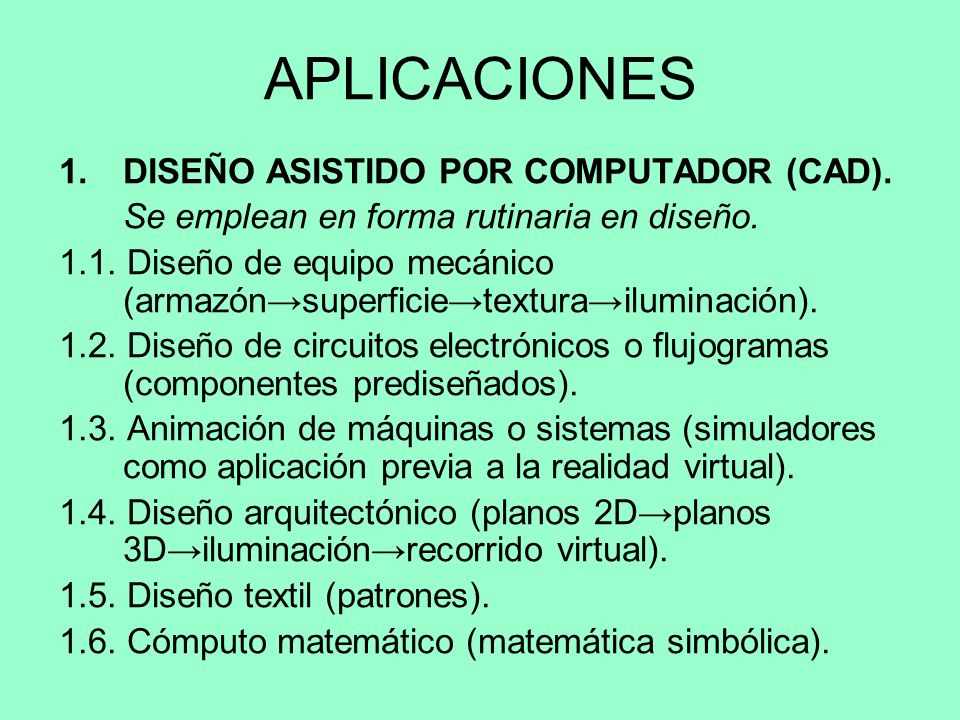

11 APLICACIONES 1.DISEÑO ASISTIDO POR COMPUTADOR (CAD). Se emplean en forma rutinaria en diseño Diseño de equipo mecánico (armazónsuperficietexturailuminación) Diseño de circuitos electrónicos o flujogramas (componentes prediseñados) Animación de máquinas o sistemas (simuladores como aplicación previa a la realidad virtual) Diseño arquitectónico (planos 2Dplanos 3Diluminaciónrecorrido virtual) Diseño textil (patrones) Cómputo matemático (matemática simbólica).

12

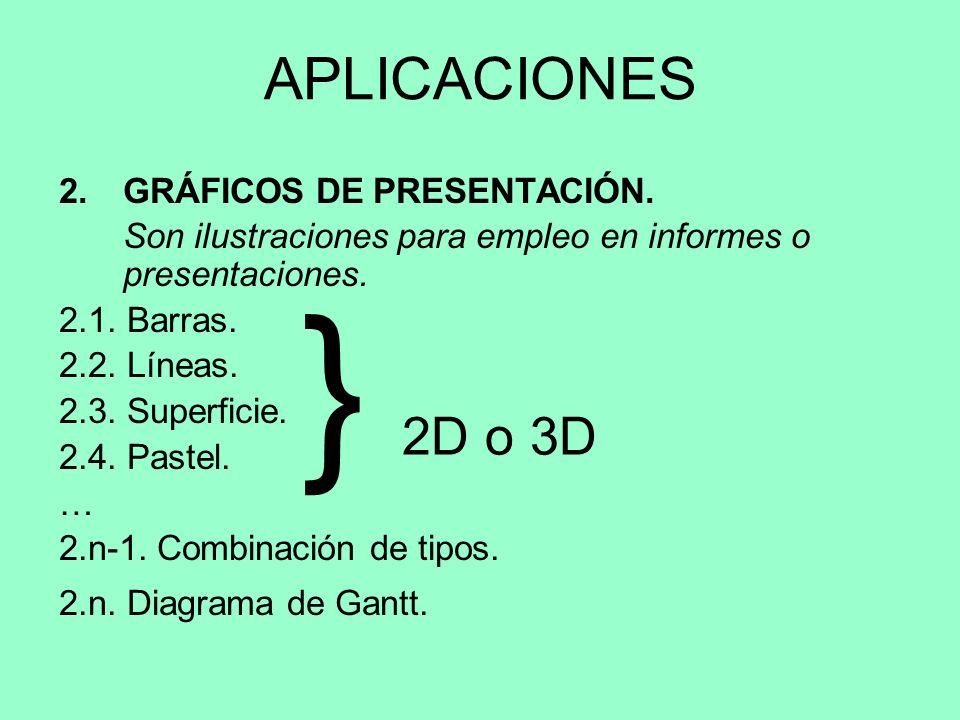

13 APLICACIONES 2.GRÁFICOS DE PRESENTACIÓN. Son ilustraciones para empleo en informes o presentaciones Barras Líneas Superficie Pastel. … 2.n-1. Combinación de tipos. 2.n. Diagrama de Gantt. } 2D o 3D

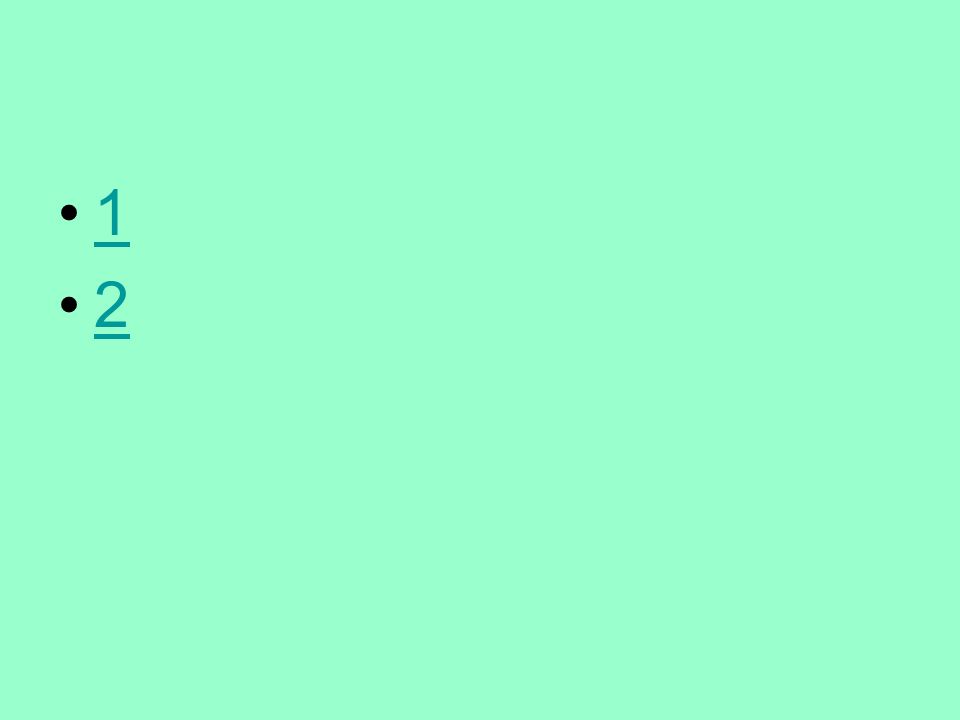

14 1 2

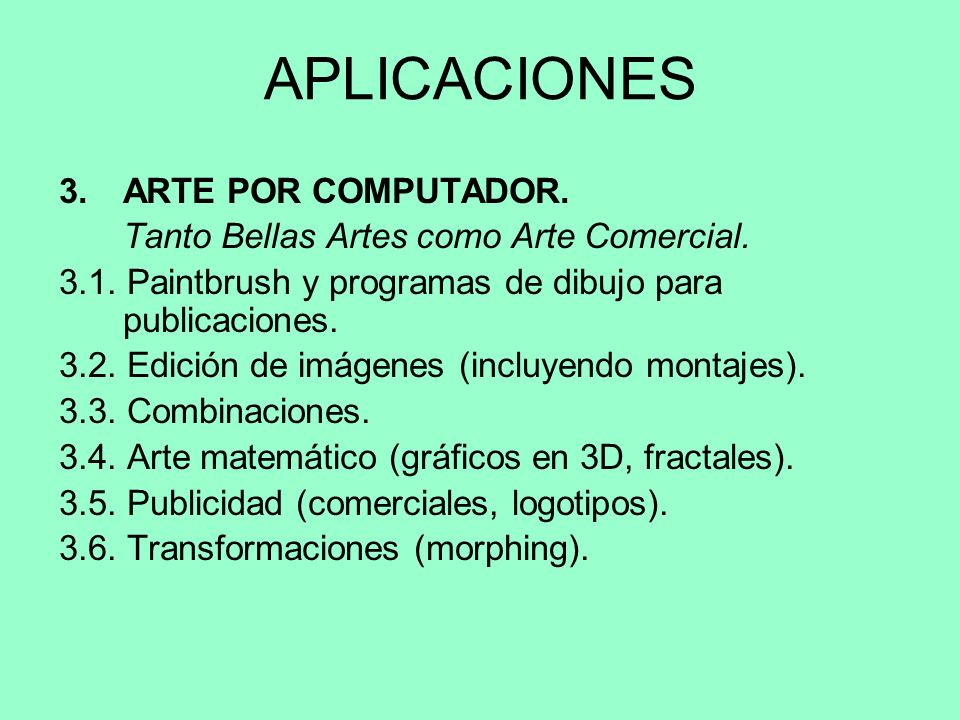

15 APLICACIONES 3.ARTE POR COMPUTADOR. Tanto Bellas Artes como Arte Comercial Paintbrush y programas de dibujo para publicaciones Edición de imágenes (incluyendo montajes) Combinaciones Arte matemático (gráficos en 3D, fractales) Publicidad (comerciales, logotipos) Transformaciones (morphing).

16

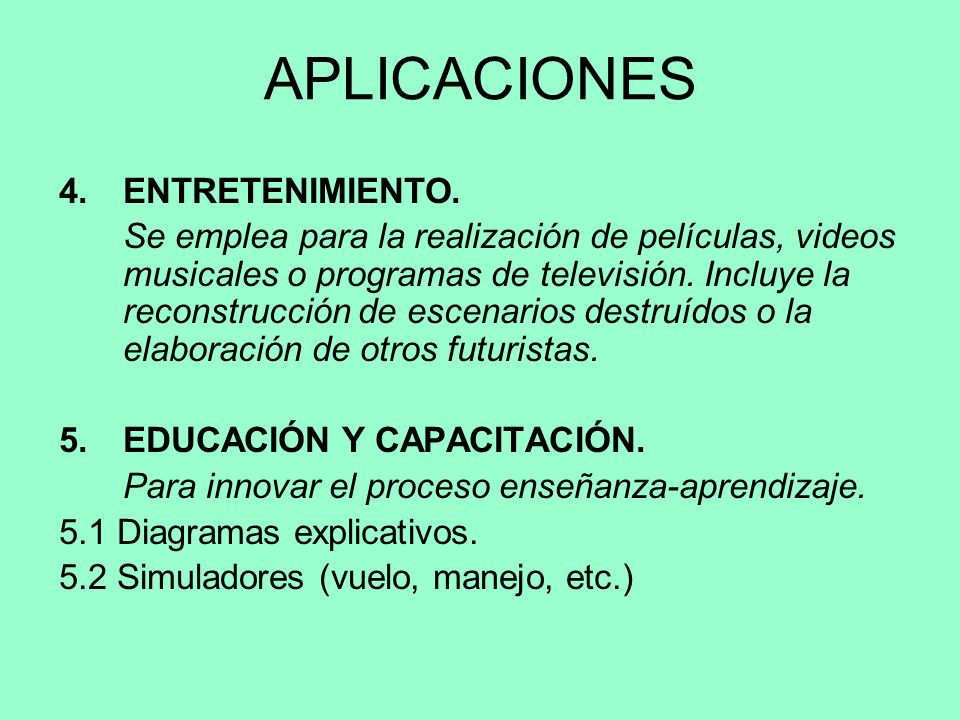

17 APLICACIONES 4.ENTRETENIMIENTO. Se emplea para la realización de películas, videos musicales o programas de televisión. Incluye la reconstrucción de escenarios destruídos o la elaboración de otros futuristas. 5.EDUCACIÓN Y CAPACITACIÓN. Para innovar el proceso enseñanza-aprendizaje. 5.1 Diagramas explicativos. 5.2 Simuladores (vuelo, manejo, etc.)

18

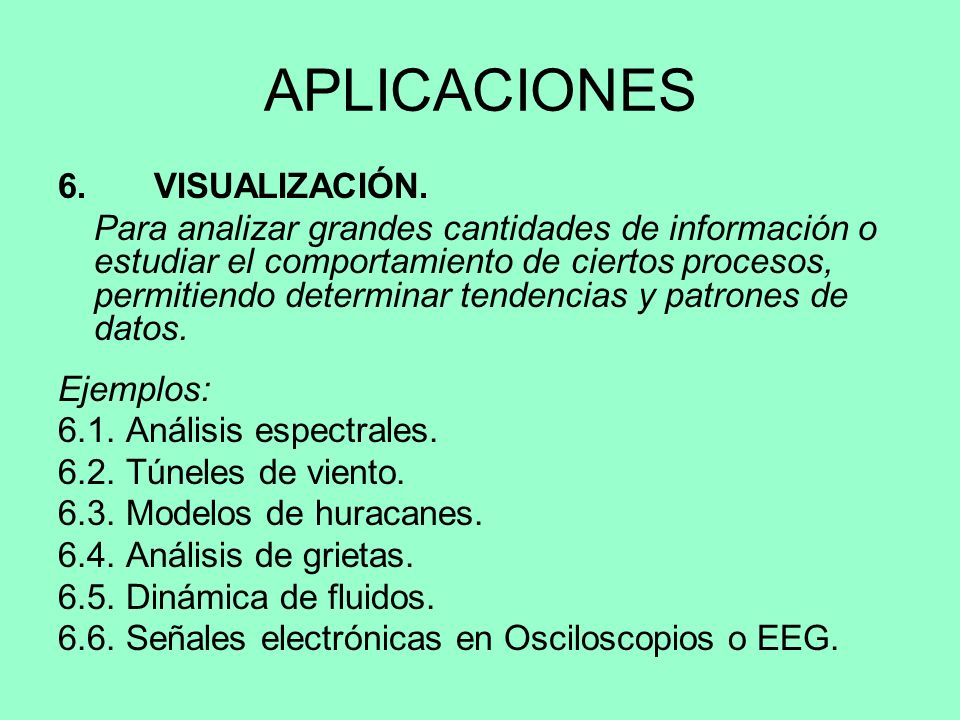

19 APLICACIONES 6.VISUALIZACIÓN. Para analizar grandes cantidades de información o estudiar el comportamiento de ciertos procesos, permitiendo determinar tendencias y patrones de datos. Ejemplos: 6.1. Análisis espectrales Túneles de viento Modelos de huracanes Análisis de grietas Dinámica de fluidos Señales electrónicas en Osciloscopios o EEG.

20

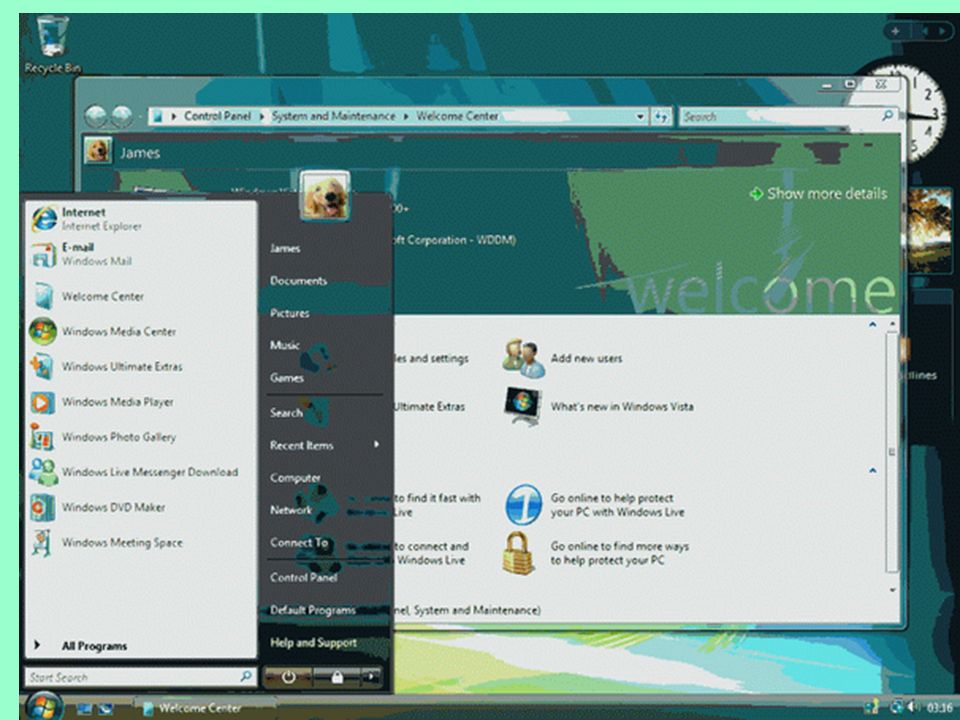

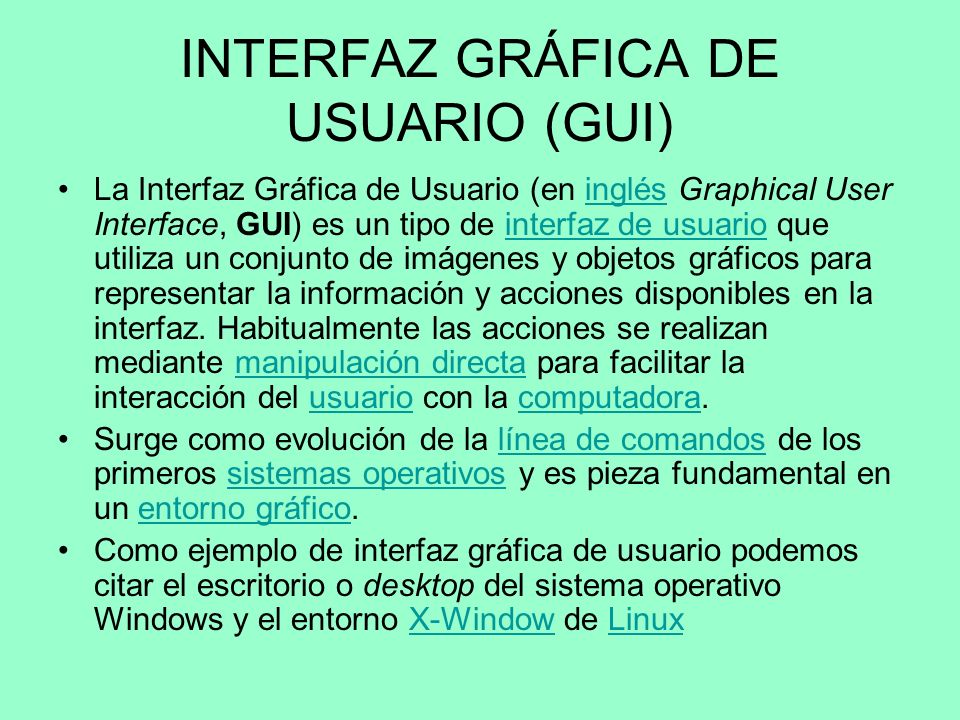

21 INTERFAZ GRÁFICA DE USUARIO (GUI) La Interfaz Gráfica de Usuario (en inglés Graphical User Interface, GUI) es un tipo de interfaz de usuario que utiliza un conjunto de imágenes y objetos gráficos para representar la información y acciones disponibles en la interfaz. Habitualmente las acciones se realizan mediante manipulación directa para facilitar la interacción del usuario con la computadora.inglésinterfaz de usuariomanipulación directausuariocomputadora Surge como evolución de la línea de comandos de los primeros sistemas operativos y es pieza fundamental en un entorno gráfico.línea de comandossistemas operativosentorno gráfico Como ejemplo de interfaz gráfica de usuario podemos citar el escritorio o desktop del sistema operativo Windows y el entorno X-Window de LinuxX-WindowLinux

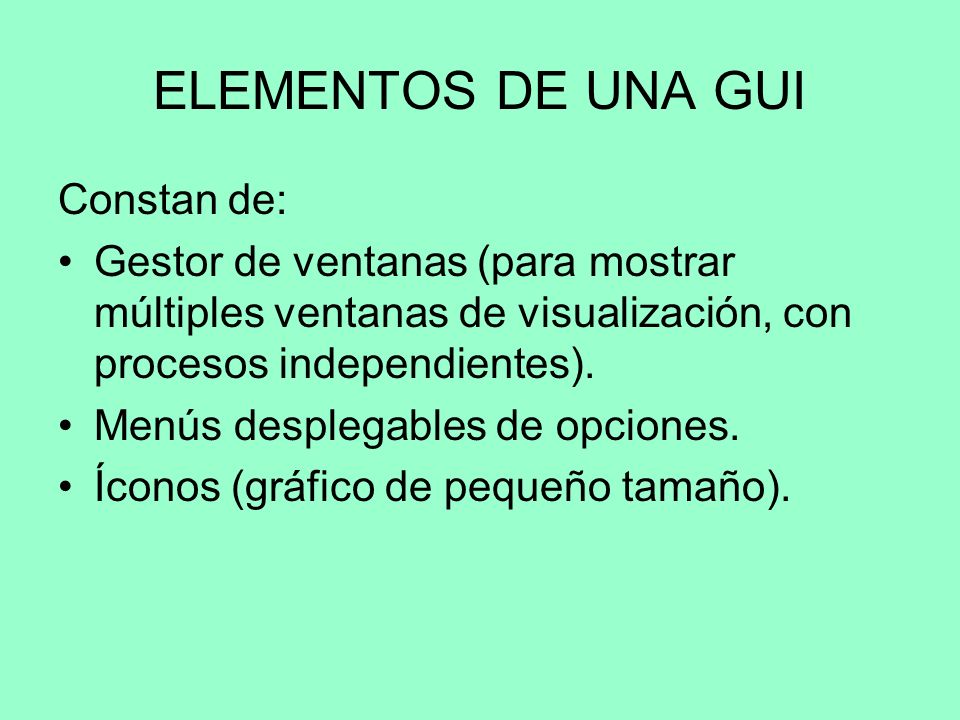

22 ELEMENTOS DE UNA GUI Constan de: Gestor de ventanas (para mostrar múltiples ventanas de visualización, con procesos independientes). Menús desplegables de opciones. Íconos (gráfico de pequeño tamaño).

23

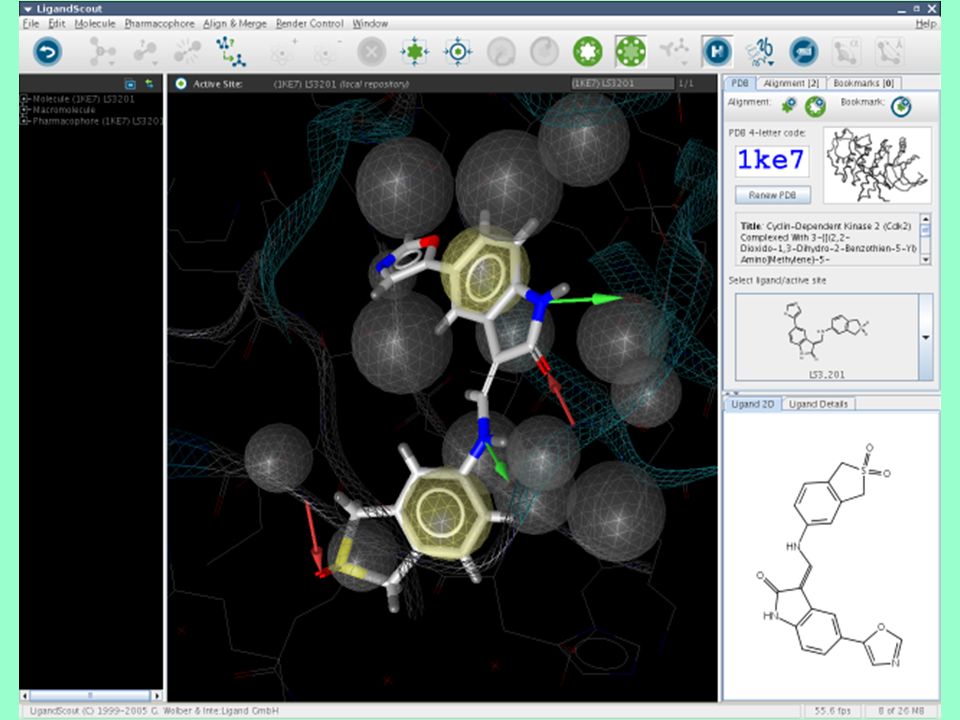

24

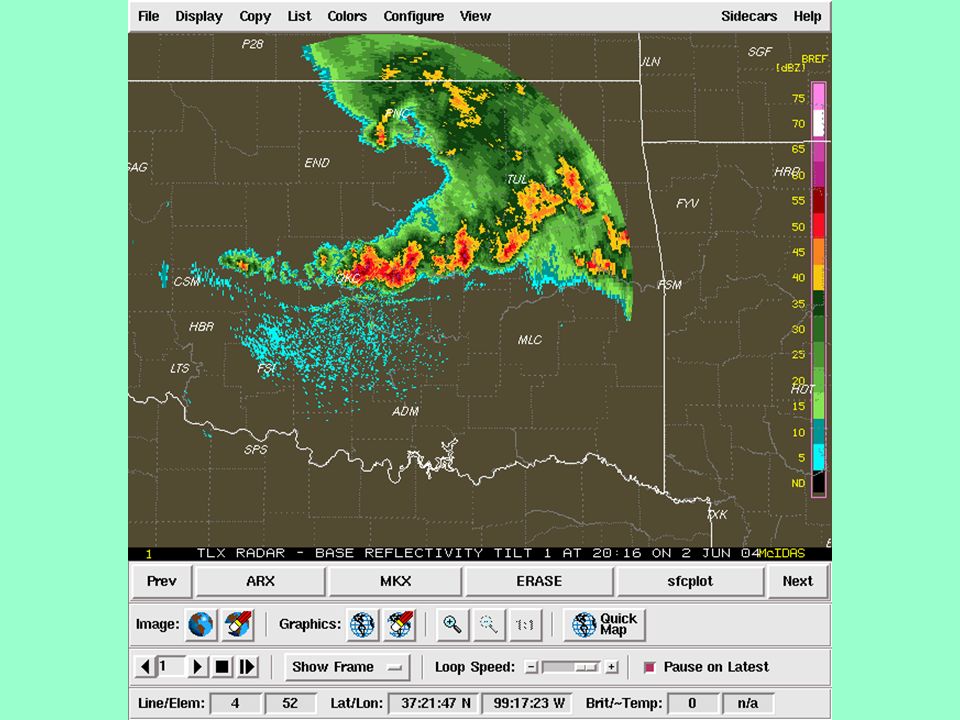

25

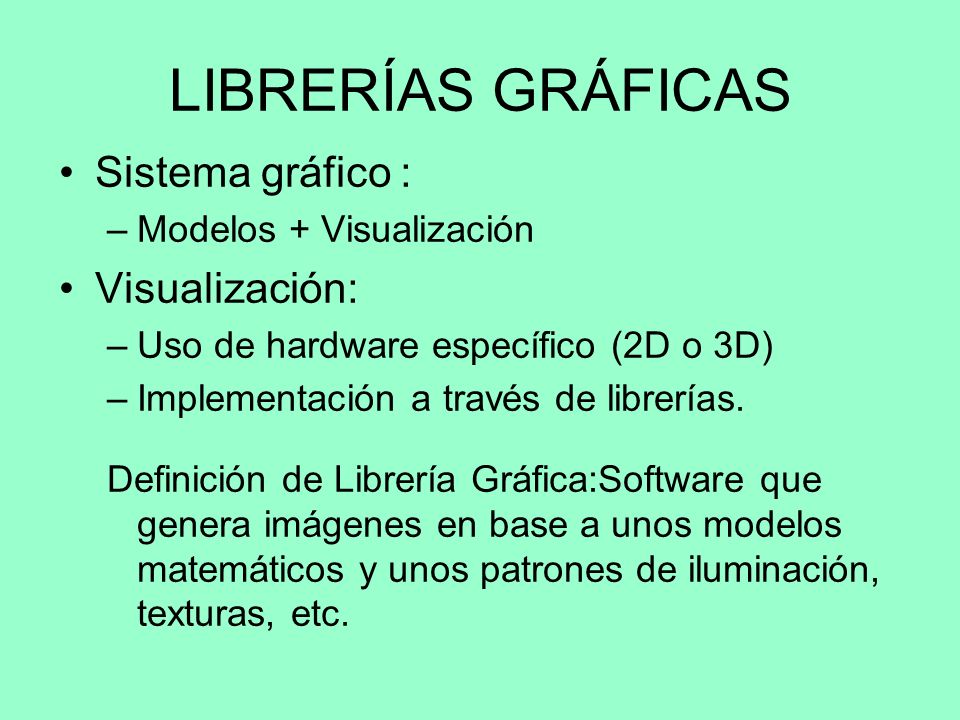

26 LIBRERÍAS GRÁFICAS Sistema gráfico : –Modelos + Visualización Visualización: –Uso de hardware específico (2D o 3D) –Implementación a través de librerías. Definición de Librería Gráfica:Software que genera imágenes en base a unos modelos matemáticos y unos patrones de iluminación, texturas, etc.

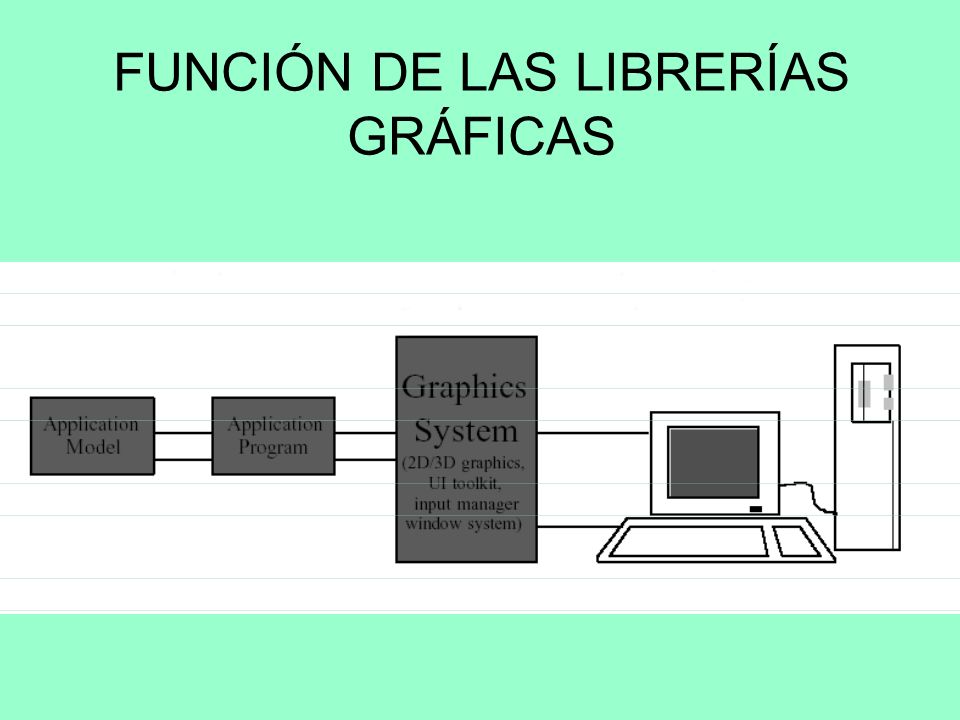

27 FUNCIÓN DE LAS LIBRERÍAS GRÁFICAS

28 OBJETIVOS DE LAS LIBRERÍAS GRÁFICAS Independencia del hardware (tanto dispositivos de entrada como de salida). Independencia de la aplicación (la librería es accedida a través de un interface único (al menos para cada lenguaje de programación) para cualquier aplicación.

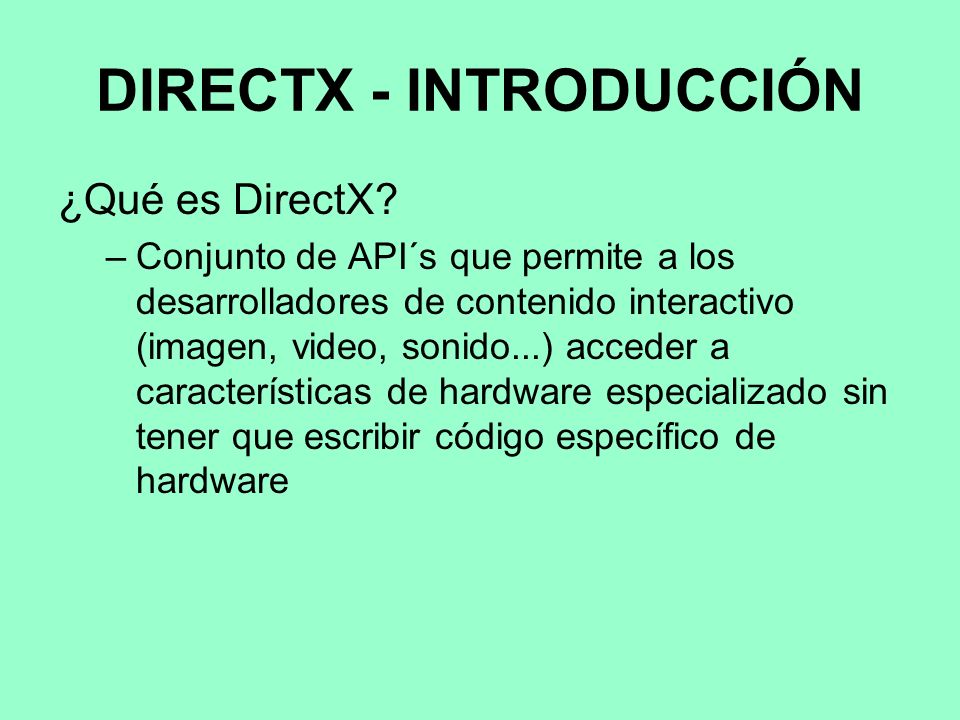

29 DIRECTX - INTRODUCCIÓN ¿Qué es DirectX? –Conjunto de API´s que permite a los desarrolladores de contenido interactivo (imagen, video, sonido...) acceder a características de hardware especializado sin tener que escribir código específico de hardware

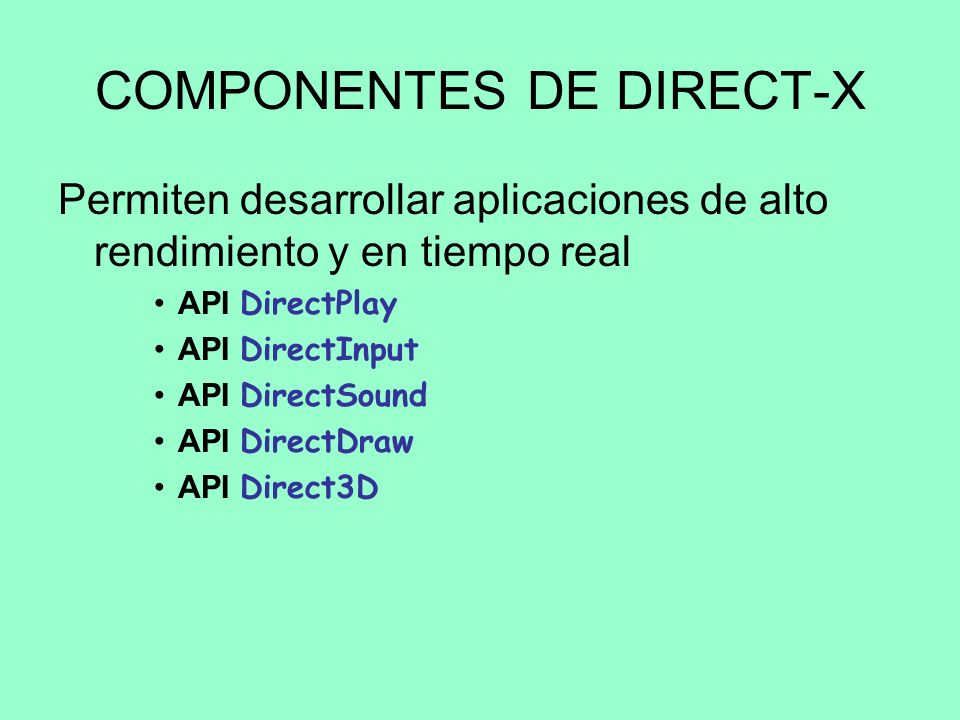

30 COMPONENTES DE DIRECT-X Permiten desarrollar aplicaciones de alto rendimiento y en tiempo real API DirectPlay API DirectInput API DirectSound API DirectDraw API Direct3D

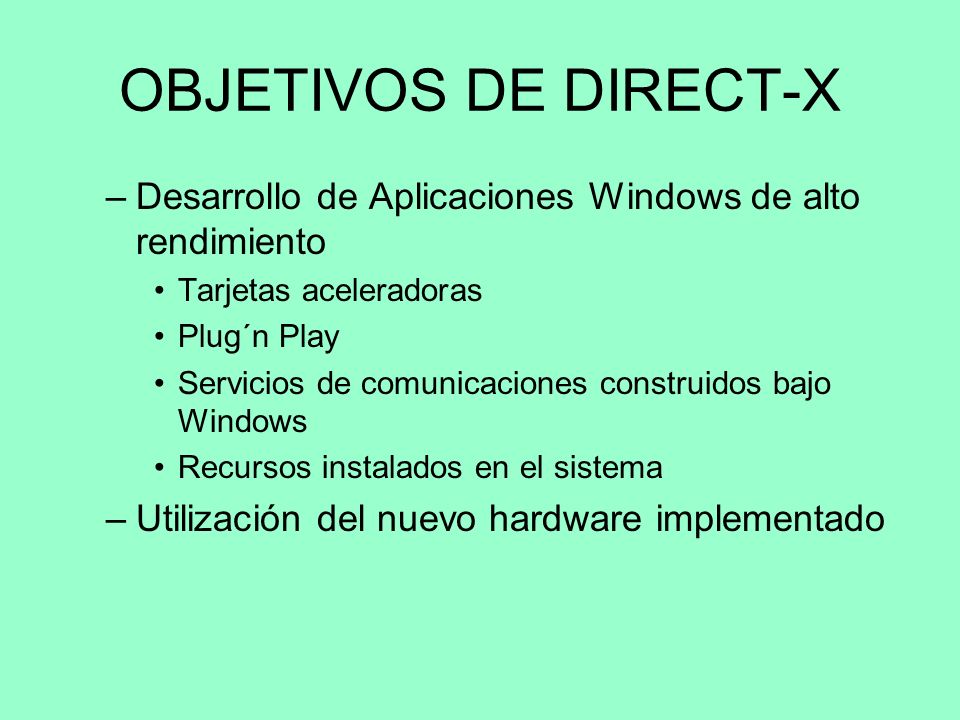

31 OBJETIVOS DE DIRECT-X –Desarrollo de Aplicaciones Windows de alto rendimiento Tarjetas aceleradoras Plug´n Play Servicios de comunicaciones construidos bajo Windows Recursos instalados en el sistema –Utilización del nuevo hardware implementado

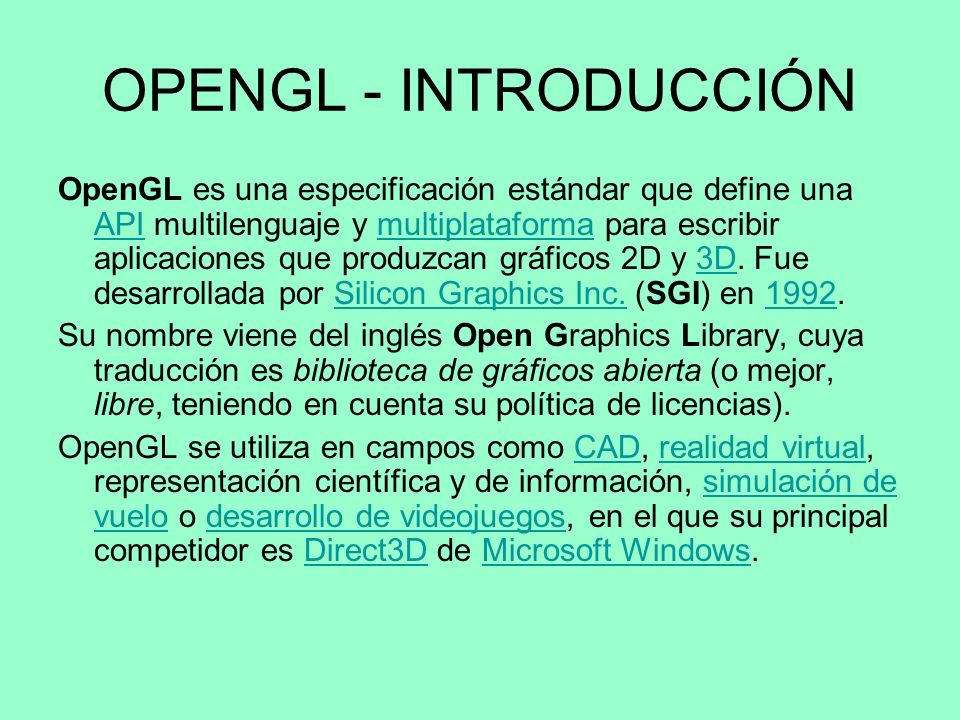

32 OPENGL - INTRODUCCIÓN OpenGL es una especificación estándar que define una API multilenguaje y multiplataforma para escribir aplicaciones que produzcan gráficos 2D y 3D. Fue desarrollada por Silicon Graphics Inc. (SGI) en APImultiplataforma3DSilicon Graphics Inc.1992 Su nombre viene del inglés Open Graphics Library, cuya traducción es biblioteca de gráficos abierta (o mejor, libre, teniendo en cuenta su política de licencias). OpenGL se utiliza en campos como CAD, realidad virtual, representación científica y de información, simulación de vuelo o desarrollo de videojuegos, en el que su principal competidor es Direct3D de Microsoft Windows.CADrealidad virtualsimulación de vuelodesarrollo de videojuegosDirect3DMicrosoft Windows

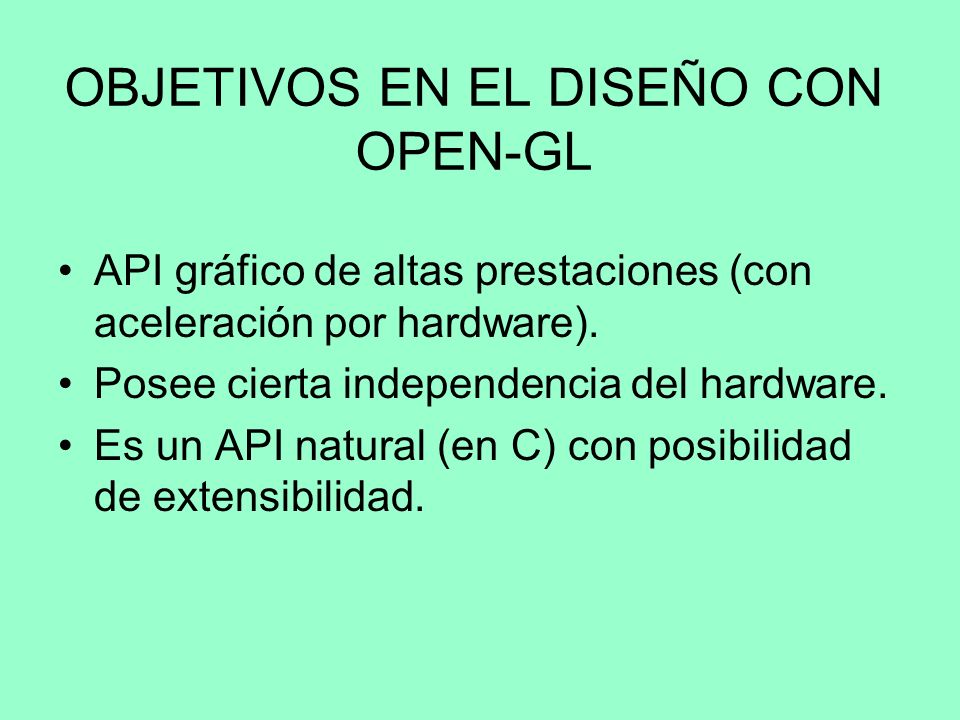

33 OBJETIVOS EN EL DISEÑO CON OPEN-GL API gráfico de altas prestaciones (con aceleración por hardware). Posee cierta independencia del hardware. Es un API natural (en C) con posibilidad de extensibilidad.

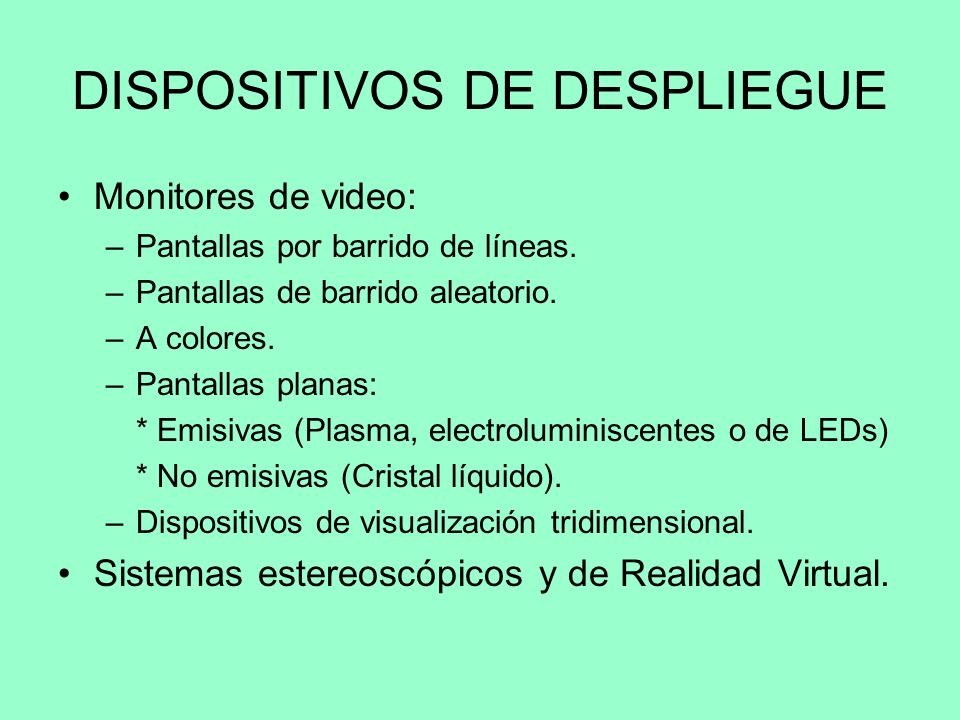

34 DISPOSITIVOS DE DESPLIEGUE Monitores de video: –Pantallas por barrido de líneas. –Pantallas de barrido aleatorio. –A colores. –Pantallas planas: * Emisivas (Plasma, electroluminiscentes o de LEDs) * No emisivas (Cristal líquido). –Dispositivos de visualización tridimensional. Sistemas estereoscópicos y de Realidad Virtual.

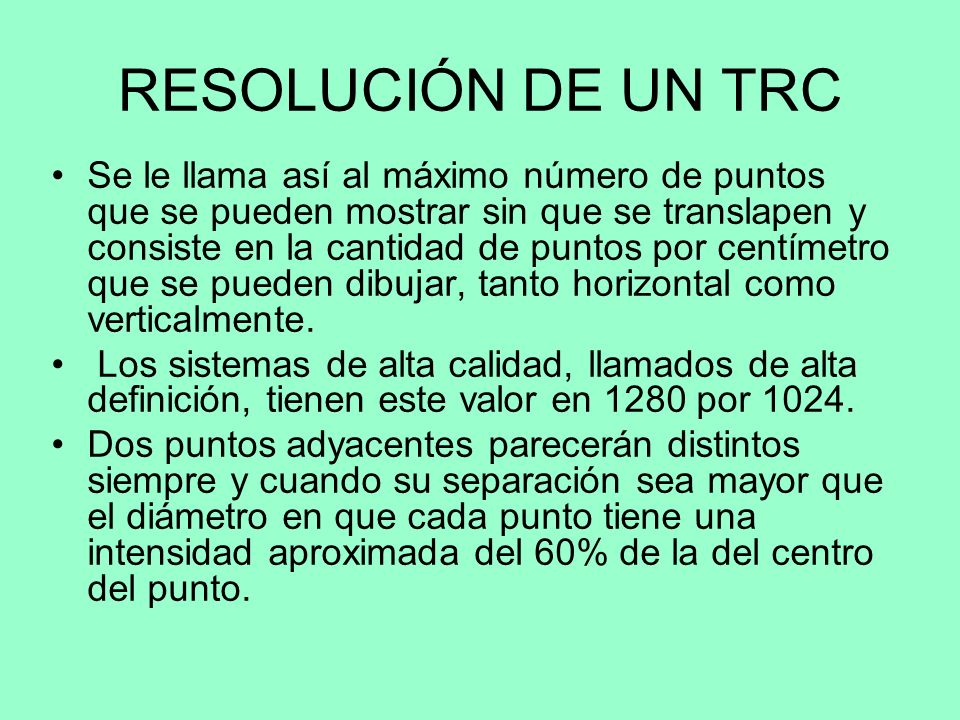

35 RESOLUCIÓN DE UN TRC Se le llama así al máximo número de puntos que se pueden mostrar sin que se translapen y consiste en la cantidad de puntos por centímetro que se pueden dibujar, tanto horizontal como verticalmente. Los sistemas de alta calidad, llamados de alta definición, tienen este valor en 1280 por Dos puntos adyacentes parecerán distintos siempre y cuando su separación sea mayor que el diámetro en que cada punto tiene una intensidad aproximada del 60% de la del centro del punto.

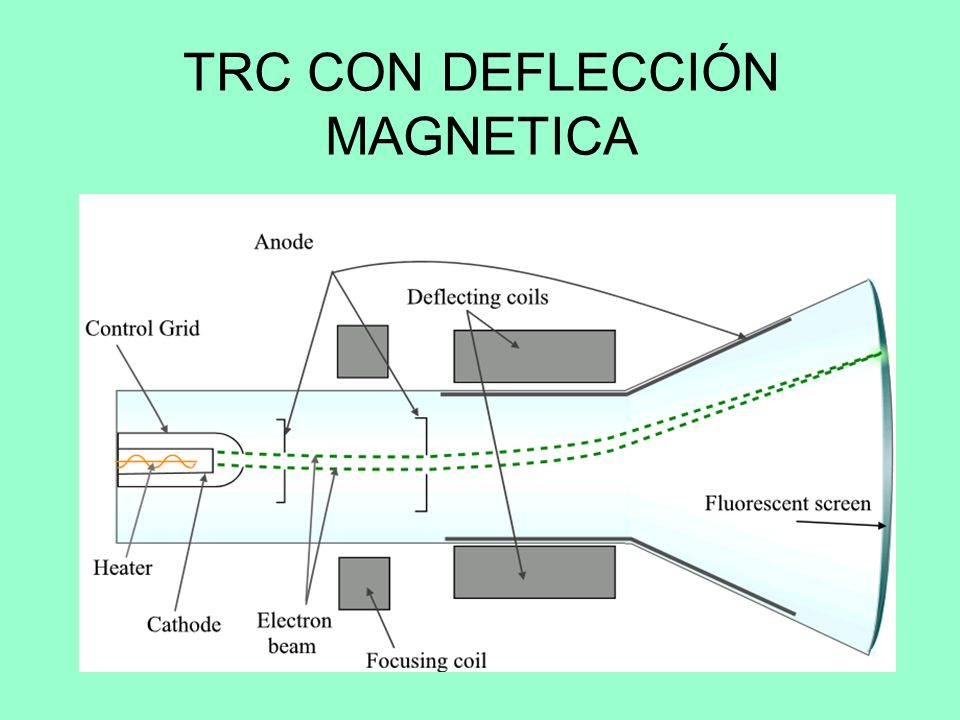

36 TRC CON DEFLECCIÓN MAGNETICA

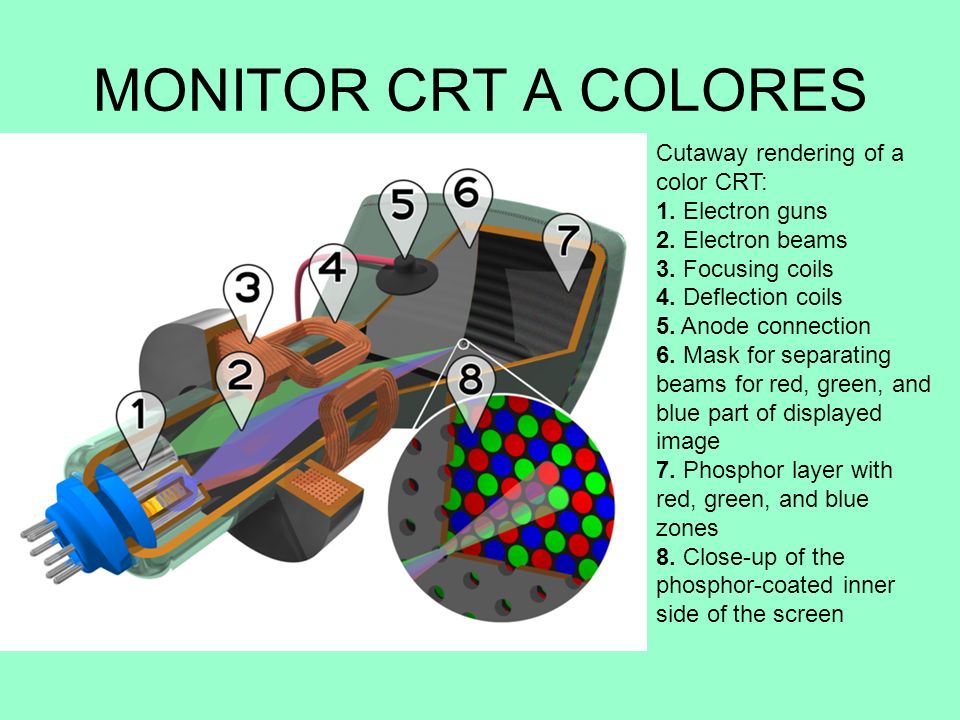

37 MONITOR CRT A COLORES Cutaway rendering of a color CRT: 1. Electron guns 2. Electron beams 3. Focusing coils 4. Deflection coils 5. Anode connection 6. Mask for separating beams for red, green, and blue part of displayed image 7. Phosphor layer with red, green, and blue zones 8. Close-up of the phosphor-coated inner side of the screen

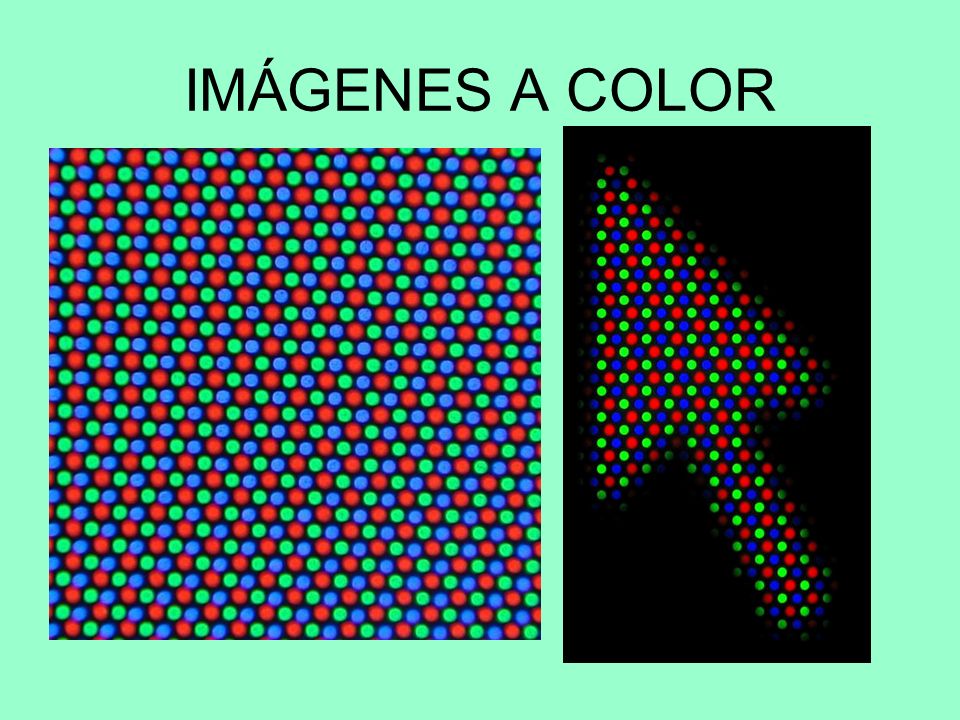

38 IMÁGENES A COLOR

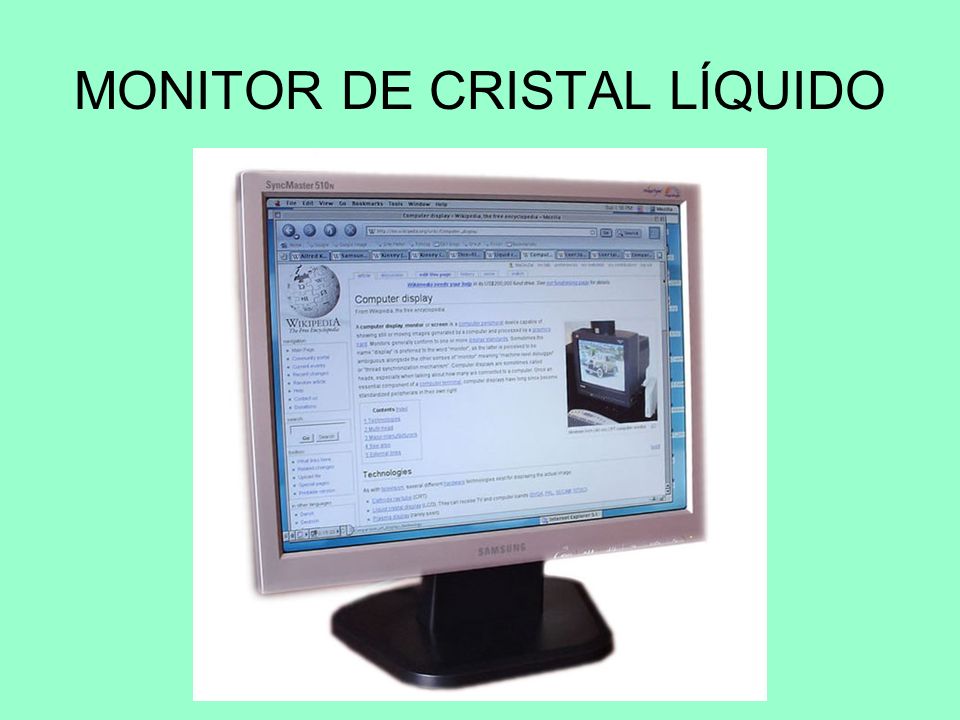

39 MONITOR DE CRISTAL LÍQUIDO

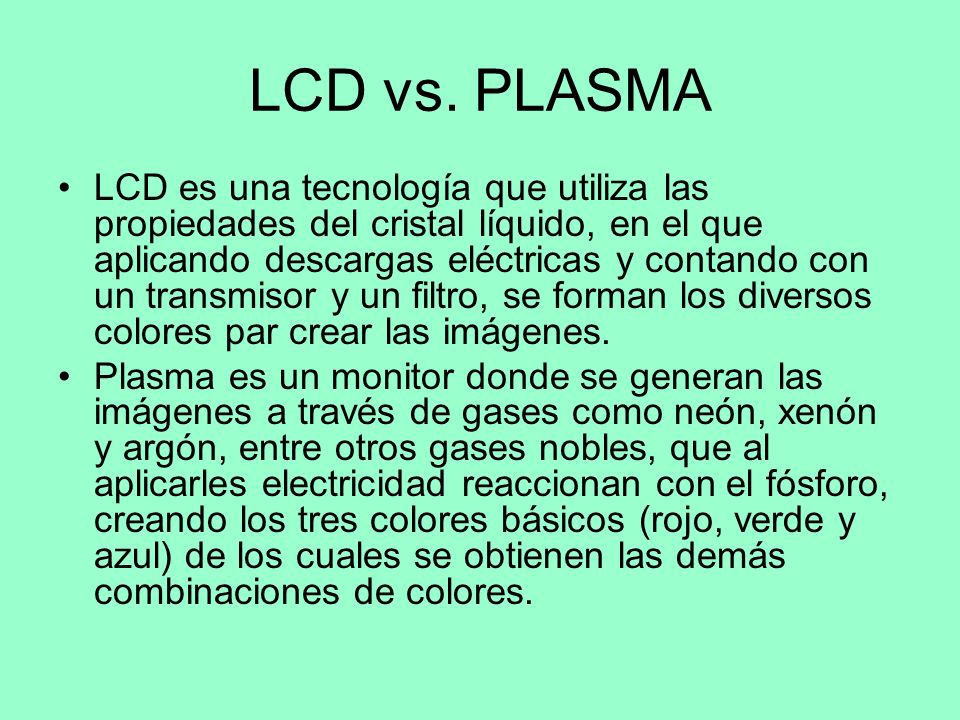

40 LCD vs. PLASMA LCD es una tecnología que utiliza las propiedades del cristal líquido, en el que aplicando descargas eléctricas y contando con un transmisor y un filtro, se forman los diversos colores par crear las imágenes. Plasma es un monitor donde se generan las imágenes a través de gases como neón, xenón y argón, entre otros gases nobles, que al aplicarles electricidad reaccionan con el fósforo, creando los tres colores básicos (rojo, verde y azul) de los cuales se obtienen las demás combinaciones de colores.

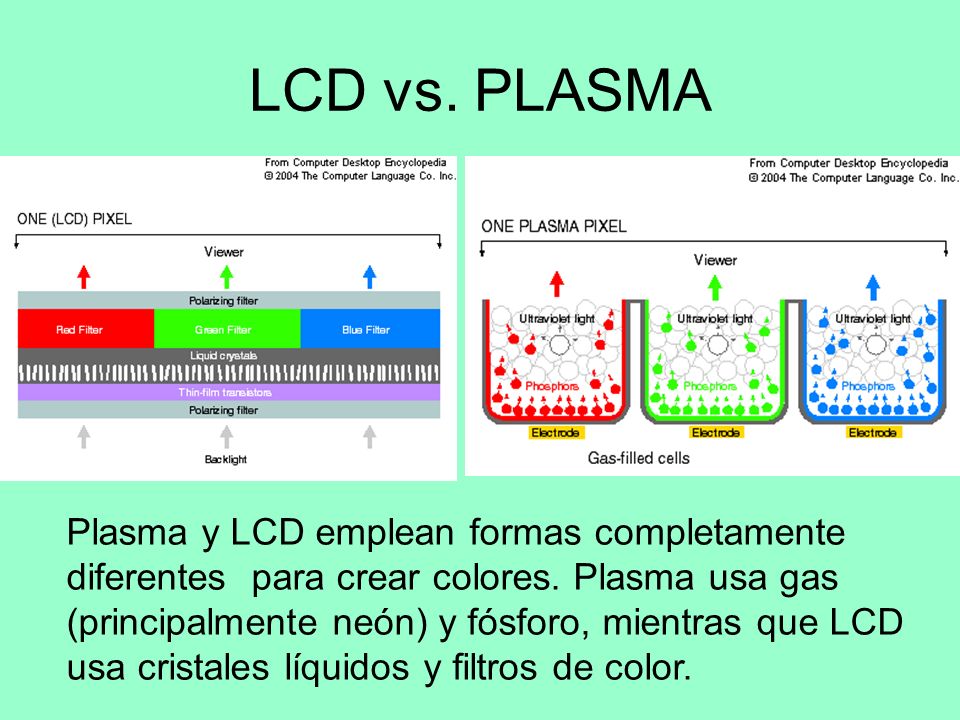

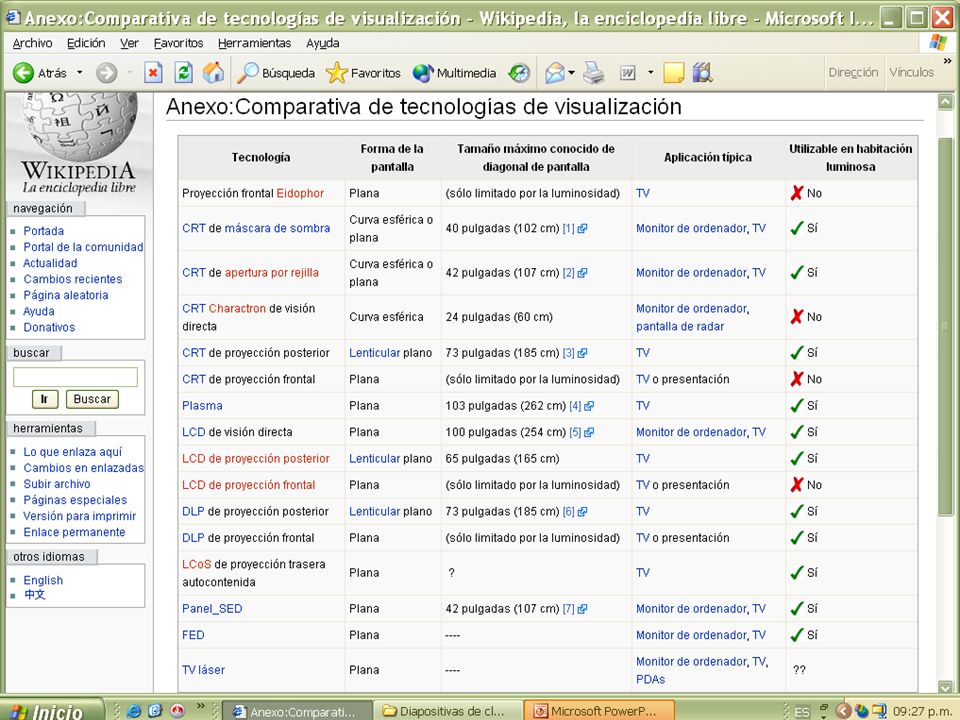

41 LCD vs. PLASMA Plasma y LCD emplean formas completamente diferentes para crear colores. Plasma usa gas (principalmente neón) y fósforo, mientras que LCD usa cristales líquidos y filtros de color.

42

43 DISPOSITIVOS DE ENTRADA Teclados. Cajas de botones. Ratones. Trackballs y spaceballs. Joysticks. Guantes de datos. Digitalizadores. Escáneres de imagen. Paneles táctiles. Lapiceros ópticos. Sistemas de voz.

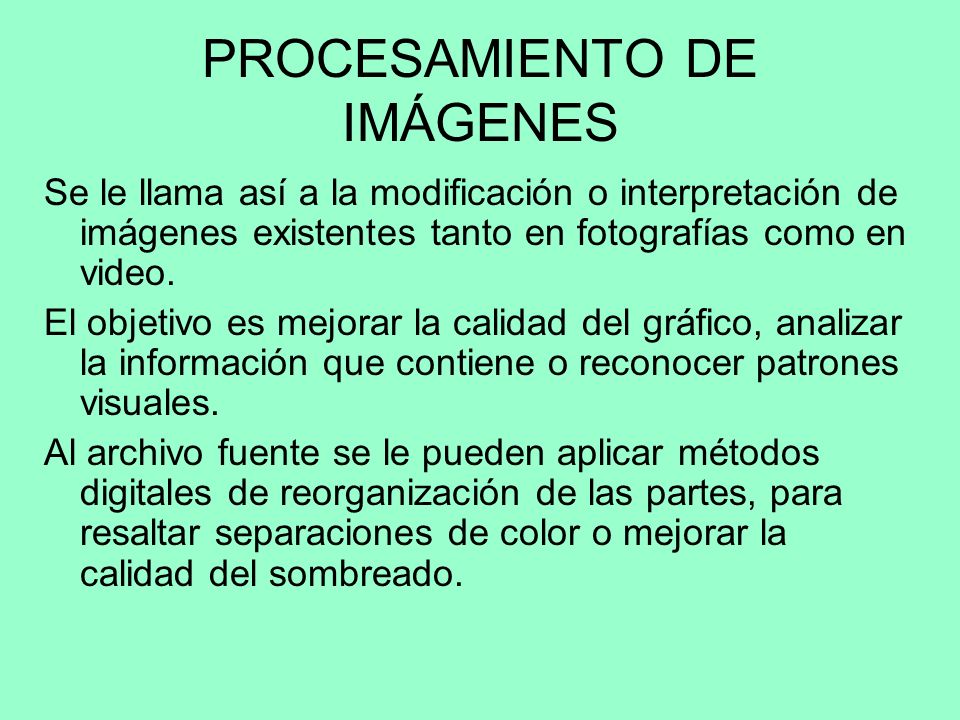

44 PROCESAMIENTO DE IMÁGENES Se le llama así a la modificación o interpretación de imágenes existentes tanto en fotografías como en video. El objetivo es mejorar la calidad del gráfico, analizar la información que contiene o reconocer patrones visuales. Al archivo fuente se le pueden aplicar métodos digitales de reorganización de las partes, para resaltar separaciones de color o mejorar la calidad del sombreado.

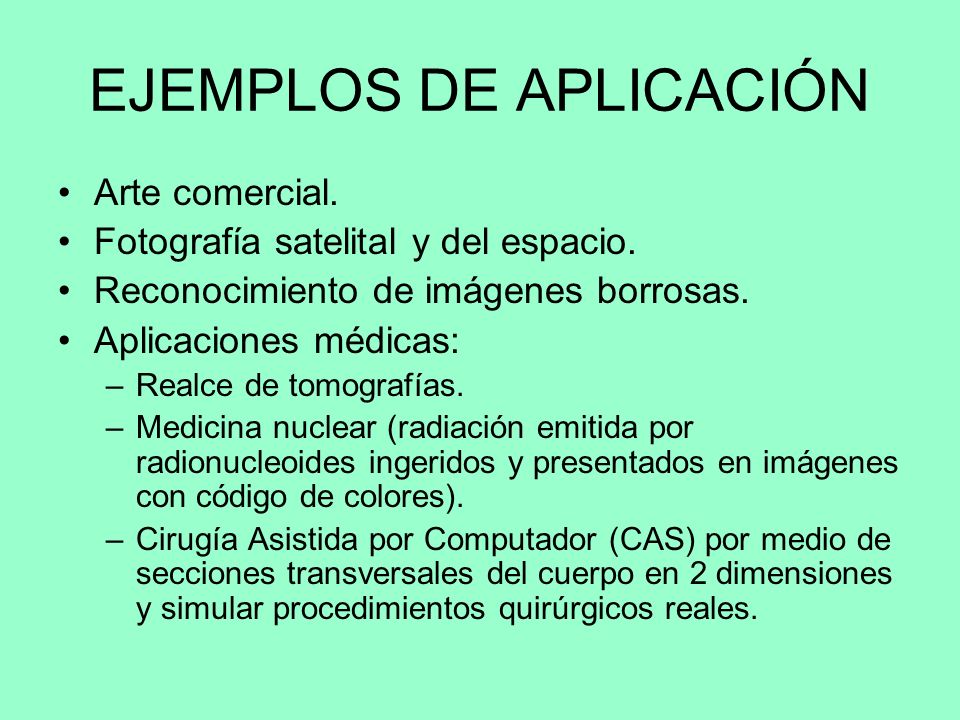

45 EJEMPLOS DE APLICACIÓN Arte comercial. Fotografía satelital y del espacio. Reconocimiento de imágenes borrosas. Aplicaciones médicas: –Realce de tomografías. –Medicina nuclear (radiación emitida por radionucleoides ingeridos y presentados en imágenes con código de colores). –Cirugía Asistida por Computador (CAS) por medio de secciones transversales del cuerpo en 2 dimensiones y simular procedimientos quirúrgicos reales.
