1 GENERACIÓN DE POTENCIA
UNIDAD I: INTRODUCCIÓN Y GENERACIÓN HIDRAÚLICA Autor: Luis Schiavino. MSc.

2 CONTENIDO Tabla sobre países consumidores de energía a nivel mundial.
Unidades empleadas para la Generación de Potencia. Importancia de la Generación de Potencia. Centrales (Plantas) empleadas para la Generación de Potencia. Centrales Hidroeléctricas. Ventajas e Inconvenientes de las Centrales Hidroeléctricas.

3 Tabla sobre países consumidores de energía a nivel mundial

4 Tabla sobre países consumidores de energía a nivel mundial

5 Tabla sobre países consumidores de energía a nivel mundial

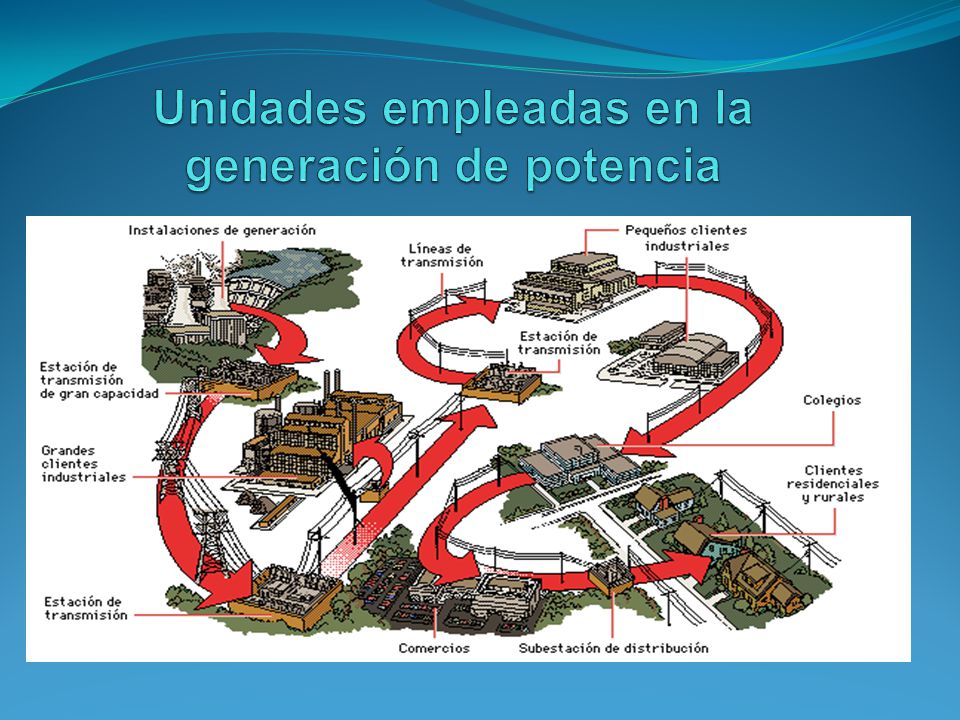

6 Unidades empleadas en la generación de potencia

7 Unidades empleadas en la generación de potencia

8 Importancia de la Generación Potencia

9 Centrales empleadas para la Generación de Potencia
En general, la generación de energía eléctrica consiste en transformar alguna clase de energía química, mecánica, térmica o luminosa, entre otras, en energía eléctrica. Para la generación industrial se recurre a instalaciones denominadas centrales eléctricas, que ejecutan alguna de las transformaciones citadas. Estas constituyen el primer escalón del sistema de suministro eléctrico.

10 Centrales empleadas para la Generación de Potencia: Centrales Termoelectricas
Una central termoeléctrica es una instalación empleada para la generación de energía eléctrica a partir de calor. Este calor puede obtenerse tanto de combustibles fósiles (petróleo, gas natural o carbón) como de la fisión nuclear del uranio u otro combustible nuclear o del sol como las solares termo eléctricas. Las centrales que en el futuro utilicen la fusión también serán centrales termoeléctricas.

11 Centrales empleadas para la Generación de Potencia: Centrales Térmicas Solares
Una central térmica solar o central termosolar es una instalación industrial en la que, a partir del calentamiento de un fluido mediante radiación solar y su uso en un ciclo termodinámico convencional, se produce la potencia necesaria para mover un alternador para generación de energía eléctrica como en una central térmica clásica

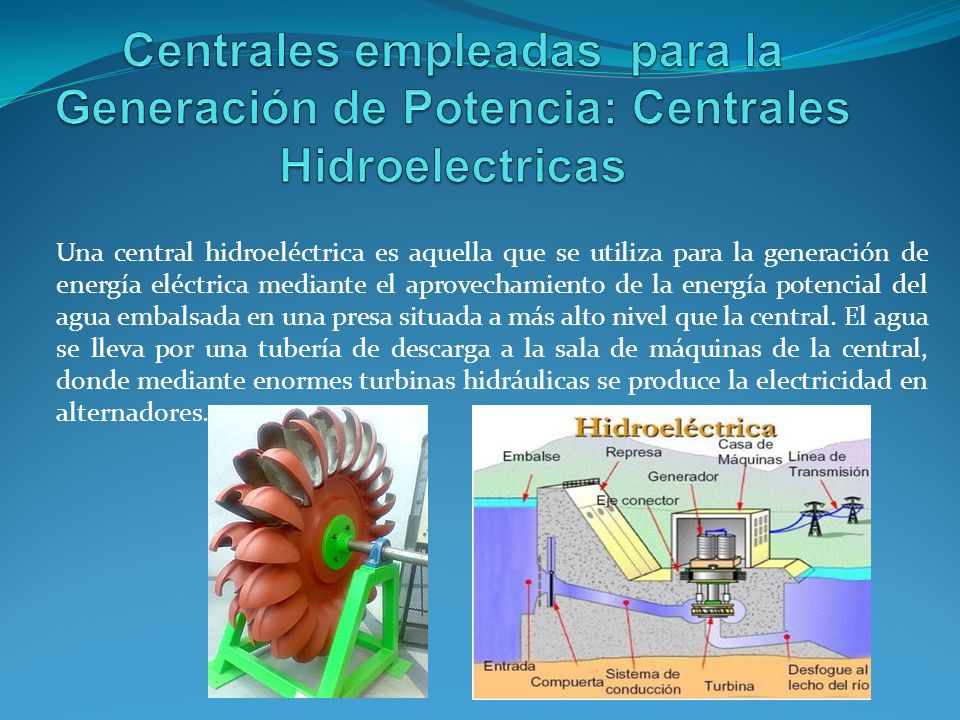

12 Centrales empleadas para la Generación de Potencia: Centrales Hidroelectricas
Una central hidroeléctrica es aquella que se utiliza para la generación de energía eléctrica mediante el aprovechamiento de la energía potencial del agua embalsada en una presa situada a más alto nivel que la central. El agua se lleva por una tubería de descarga a la sala de máquinas de la central, donde mediante enormes turbinas hidráulicas se produce la electricidad en alternadores.

13 Centrales empleadas para la Generación de Potencia: Centrales Eólicas
La energía eólica se obtiene mediante el movimiento del aire, es decir, de la energía cinética generada por efecto de las corrientes de aire o de las vibraciones que el dicho viento produce. En la actualidad se usan aerogeneradores para generar electricidad, especialmente en áreas expuestas a vientos frecuentes, como zonas costeras, alturas montañosas o islas. La energía del viento está relacionada con el movimiento de las masas de aire que se desplazan de áreas de alta presión atmosférica hacia áreas adyacentes de baja presión, con velocidades proporcionales al gradiente de presión.2

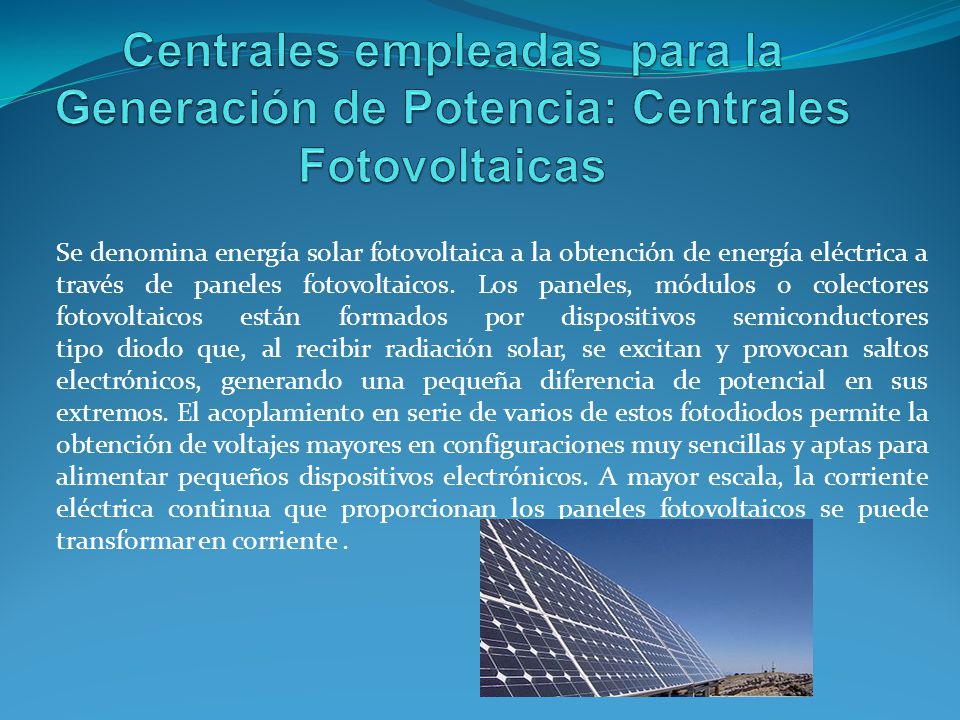

14 Centrales empleadas para la Generación de Potencia: Centrales Fotovoltaicas
Se denomina energía solar fotovoltaica a la obtención de energía eléctrica a través de paneles fotovoltaicos. Los paneles, módulos o colectores fotovoltaicos están formados por dispositivos semiconductores tipo diodo que, al recibir radiación solar, se excitan y provocan saltos electrónicos, generando una pequeña diferencia de potencial en sus extremos. El acoplamiento en serie de varios de estos fotodiodos permite la obtención de voltajes mayores en configuraciones muy sencillas y aptas para alimentar pequeños dispositivos electrónicos. A mayor escala, la corriente eléctrica continua que proporcionan los paneles fotovoltaicos se puede transformar en corriente .

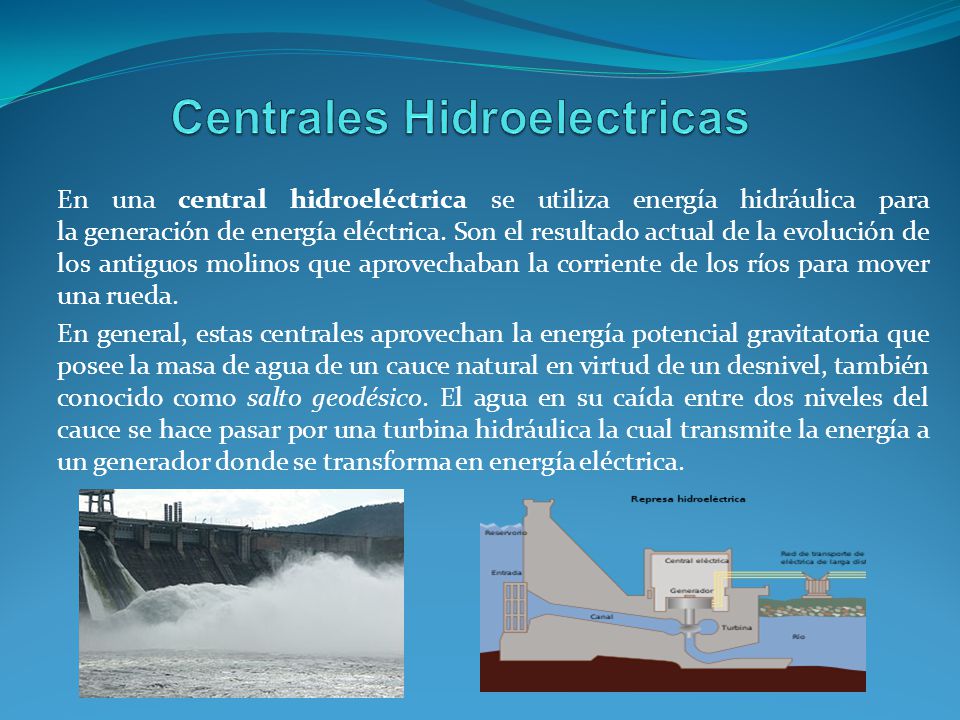

15 Centrales Hidroelectricas
En una central hidroeléctrica se utiliza energía hidráulica para la generación de energía eléctrica. Son el resultado actual de la evolución de los antiguos molinos que aprovechaban la corriente de los ríos para mover una rueda. En general, estas centrales aprovechan la energía potencial gravitatoria que posee la masa de agua de un cauce natural en virtud de un desnivel, también conocido como salto geodésico. El agua en su caída entre dos niveles del cauce se hace pasar por una turbina hidráulica la cual transmite la energía a un generador donde se transforma en energía eléctrica.

16 Centrales Hidroeléctricas. Características
Las dos características principales de una central hidroeléctrica, desde el punto de vista de su capacidad de generación de electricidad son: La potencia, que está en función del desnivel existente entre el nivel medio del embalse y el nivel medio de las aguas debajo de la central, y del caudal máximo turbinable, además de las características de las turbinas y de los generadores usados en la transformación. La energía garantizada en un lapso de tiempo determinado, generalmente un año, que está en función del volumen útil del embalse, y de la potencia instalada.

17 Centrales Hidroeléctricas. Según su altura de caída de agua
Centrales de alta presión Que corresponden con el high head, y que son las centrales de más de 200 m de caída del agua, por lo que solía corresponder con centrales con turbinas Pelton. Centrales de media presión Son las centrales con caída del agua de 20 a 200 m, siendo dominante el uso de turbinas Francis, aunque también se puedan usar Kaplan. Centrales de baja presión Que corresponden con el low head, son centrales con desniveles de agua de menos de 20 m, siendo usadas las turbinas Kaplan. Centrales de muy baja presión Son centrales correspondientes con nuevas tecnologías, pues llega un momento en el cuál las turbinas Kaplan no son aptas para tan poco desnivel. Serían en inglés las very low head, y suelen situarse por debajo de los 4m..

18 VENTAJAS DE LAS CENTRALES HIDROELECTRICAS
No requieren combustible, sino que usan una forma renovable de energía, constantemente repuesta por la naturaleza de manera gratuita.  Es limpia, pues no contamina ni el aire ni el agua.   A menudo puede combinarse con otros beneficios, como riego, protección contra las inundaciones, suministro de agua, caminos, navegación y aún ornamentación del terreno y turismo.   Los costos de mantenimiento y explotación son bajos.   Las obras de ingenieria necesarias para aprovechar la energía hidraúlica tienen una duración considerable. La turbina hidraúlica es una máquina sencilla, eficiente y segura, que puede ponerse en marcha y detenerse con rapidez y requiere poca vigilancia siendo sus costes de mantenimiento, por lo general, reducidos.

19 INCONVENIENTES DE LAS CENTRALES HIDROELECTRICAS
Los costos de capital por kilovatio instalado son con frecuencia muy altos.  El emplazamiento, determinado por características naturales, puede estar lejos del centro o centros de consumo y exigir la construcción de un sistema de transmisión de electricidad, lo que significa un aumento de la inversión y en los costos de mantenimiento y pérdida de energía.  La construcción lleva, por lo común, largo tiempo en comparación con la de las centrales termoeléctricas.  La disponibilidad de energía puede fluctuar de estación en estación y de año en año.

20 GRACIAS
