RANGOS DE SEVERIDAD PARA LA VIBRACIÓN DE MÁQUINAS

Presentación del tema: "RANGOS DE SEVERIDAD PARA LA VIBRACIÓN DE MÁQUINAS"— Transcripción de la presentación:

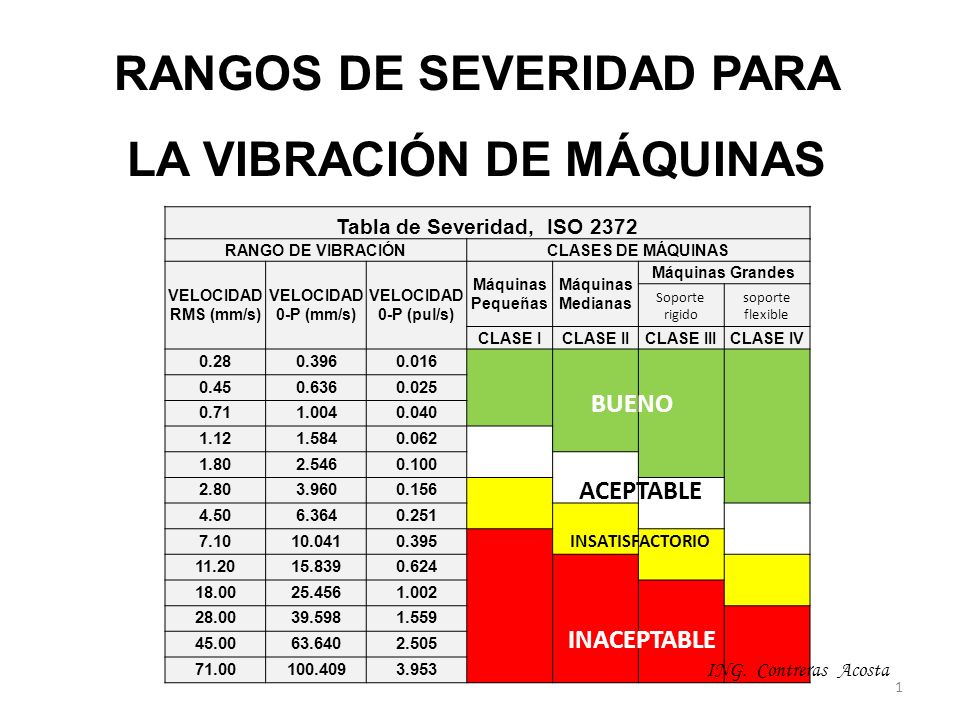

1 RANGOS DE SEVERIDAD PARA LA VIBRACIÓN DE MÁQUINAS
Tabla de Severidad, ISO 2372 RANGO DE VIBRACIÓN CLASES DE MÁQUINAS VELOCIDAD RMS (mm/s) VELOCIDAD 0-P (mm/s) VELOCIDAD 0-P (pul/s) Máquinas Pequeñas Máquinas Medianas Máquinas Grandes Soporte rigido soporte flexible CLASE I CLASE II CLASE III CLASE IV 0.28 0.396 0.016 0.45 0.636 0.025 0.71 1.004 0.040 1.12 1.584 0.062 1.80 2.546 0.100 2.80 3.960 0.156 4.50 6.364 0.251 7.10 10.041 0.395 11.20 15.839 0.624 18.00 25.456 1.002 28.00 39.598 1.559 45.00 63.640 2.505 71.00 3.953 BUENO ACEPTABLE INSATISFACTORIO INACEPTABLE ING. Contreras Acosta

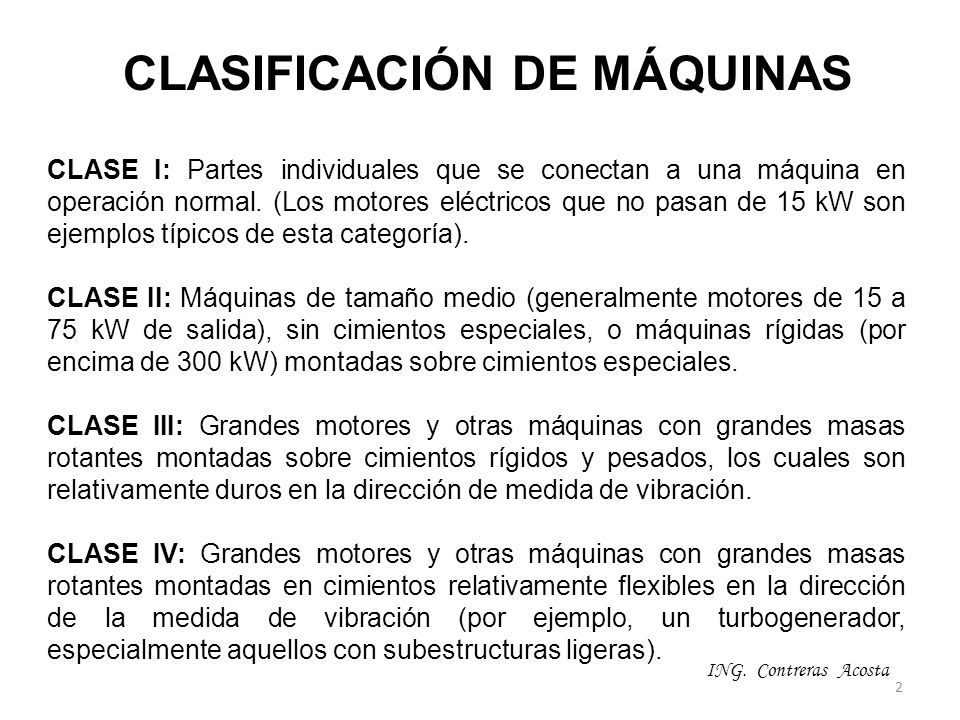

2 CLASIFICACIÓN DE MÁQUINAS
CLASE I: Partes individuales que se conectan a una máquina en operación normal. (Los motores eléctricos que no pasan de 15 kW son ejemplos típicos de esta categoría). CLASE II: Máquinas de tamaño medio (generalmente motores de 15 a 75 kW de salida), sin cimientos especiales, o máquinas rígidas (por encima de 300 kW) montadas sobre cimientos especiales. CLASE III: Grandes motores y otras máquinas con grandes masas rotantes montadas sobre cimientos rígidos y pesados, los cuales son relativamente duros en la dirección de medida de vibración. CLASE IV: Grandes motores y otras máquinas con grandes masas rotantes montadas en cimientos relativamente flexibles en la dirección de la medida de vibración (por ejemplo, un turbogenerador, especialmente aquellos con subestructuras ligeras). ING. Contreras Acosta

3 Tabla de Diagnóstico de Vibración
ISO (Flecha horizontal suspendida) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Horizontal SI NO Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Vertical Axial Estructural Notas H > A A > H V ≥ H ING. Contreras Acosta

4 Tabla de Diagnóstico de Vibración
ISO (Flecha horizontal cantiliver) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Horizontal SI Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Vertical NO Axial Estructural Notas H y A ≥ V V ≥ H ING. Contreras Acosta

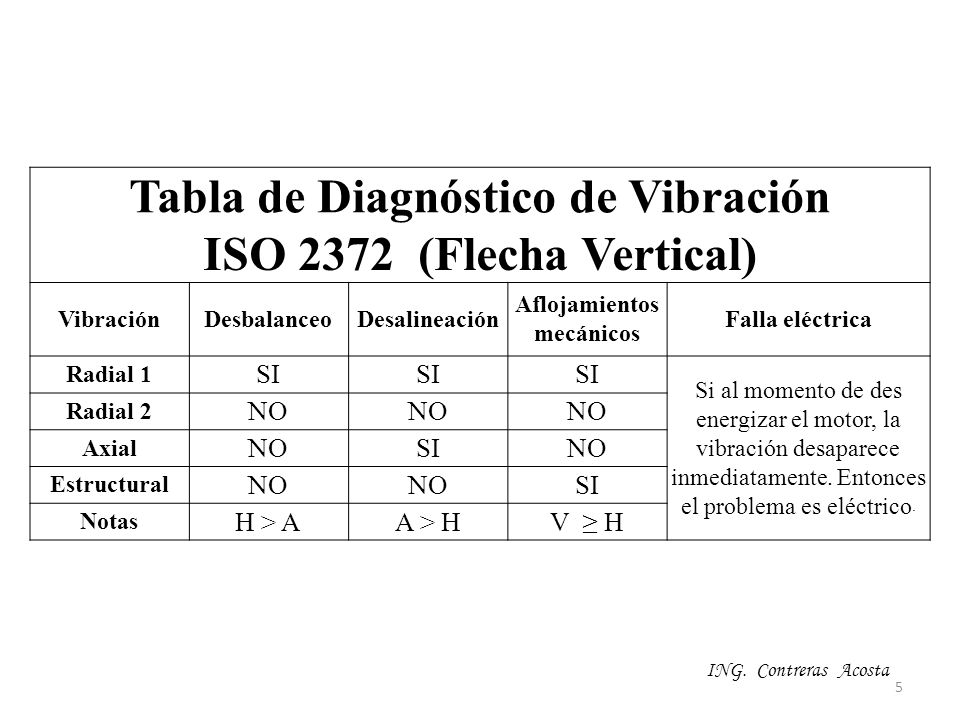

5 Tabla de Diagnóstico de Vibración Aflojamientos mecánicos
ISO (Flecha Vertical) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Radial 1 SI Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Radial 2 NO Axial Estructural Notas H > A A > H V ≥ H ING. Contreras Acosta
