FUERZAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 1. 01/08/2011 ELABORÓ: YOVANY LONDOÑO 2.

Presentaciones similares


Presentación del tema: "FUERZAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 1. 01/08/2011 ELABORÓ: YOVANY LONDOÑO 2."— Transcripción de la presentación:

1 FUERZAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 1

2 01/08/2011 ELABORÓ: YOVANY LONDOÑO 2

3 ¿QUÉ SON LAS FUERZAS? 01/08/2011 ELABORÓ: YOVANY LONDOÑO 3 Son algo que: Produce deformación en el objeto que recibe una fuerza Produce cambio de movimiento en el objeto que recibe una fuerza Puede producir deformación y cambio de velocidad al mismo tiempo

4 ALGUNAS CARACTERÍSTICAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 4 Son magnitudes vectoriales No se poseen, se aplican Se aplican de un cuerpo a otro Nunca se encontrará una fuerza aislada De aquí que se dice: el número de fuerzas en un sistema siempre es par Se pueden sumar y restar

5 01/08/2011 ELABORÓ: YOVANY LONDOÑO 5 La fuerza no se posee. Una persona, o una máquina o cualquier dispositivo que se use para aplicar fuerza, posee potencia, desarrolla energía. Pero de ninguna forma se puede decir que posee fuerza.

6 01/08/2011 ELABORÓ: YOVANY LONDOÑO 6 Por ser vectores se representan con una flecha La flecha tiene origen en el centro de gravedad del objeto que recibe la fuerza magnitud o módulo dirección sentido Tienen magnitud o módulo: es un número y una unidad de medida. Por ejemplo: 5 [N]. En la flecha corresponde a la medida de su longitud. Tiene dirección. en la flecha corresponde a la orientación que tiene. Tiene sentido: en la flecha corresponde a lo que señala la punta.

7 CLASIFICACIÓN 01/08/2011 ELABORÓ: YOVANY LONDOÑO 7 De acuerdo a su punto de aplicación De contactoA distancia Quien aplica y quien recibe la fuerza entran en contacto directo. Se tocan Quien aplica y quien recibe la fuerza no entran en contacto

8 CLASIFICACIÓN 01/08/2011 ELABORÓ: YOVANY LONDOÑO 8 De acuerdo a su duración De corta duración: impulsivasDe larga duración El tiempo de duración, de la aplicación de la fuerza, es breve El tiempo de duración, de la aplicación de la fuerza, es largo

9 CLASIFICACIÓN 01/08/2011 ELABORÓ: YOVANY LONDOÑO 9 De acuerdo a sus efectos Fuerzas motoras Son fuerzas que provocan movimiento Fuerzas resistivas Lo contrario de las motoras, éstas tienden a impedir los movimientos

10 CLASIFICACIÓN 01/08/2011 ELABORÓ: YOVANY LONDOÑO 10 Según su naturaleza Fuerza gravitatoria Corresponde a la interacción entre masas. Por ejemplo, la atracción entre la Tierra y la Luna. No son de grandes magnitudes, pero son las más evidentes. Fuerza electromagnética Es transmitida por fotones. La sufren las partículas con cargas eléctricas. Está involucrada en transformaciones físicas y químicas. Fuerza nuclear fuerte Es transmitida por los gluones. Es atractiva. Mantiene unidos a los nucleones. Fuerza nuclear débil Es transmitida por los bosones W y Z. Es responsable de la desintegración beta.

11 FUERZAS MECÁNICAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 11 Peso Normal NN Fricción frfr T Tensión de la cuerda

12 01/08/2011 ELABORÓ: YOVANY LONDOÑO 12

13 Si la resultante de las fuerzas que actúan sobre un cuerpo es nula, dicho cuerpo se mueve en línea recta y con velocidad constante o permanece en reposo. 01/08/2011 ELABORÓ: YOVANY LONDOÑO 13 EXPRESIÓN MATEMÁTICA DE LA 1º LEY DE NEWTON Las fuerzas verticales se equilibran y si no hay fricción, el bloque se moverá con velocidad constante En el air hokey no hay fricción

14 2 EJEMPLO: EL SISTEMA TIERRA-CUERPO 01/08/2011 ELABORÓ: YOVANY LONDOÑO 14 F 12 =mg F 21 = mg Todos los cuerpos son atraídos por la tierra con una fuerza igual a su peso, a su vez el cuerpo atrae a la tierra con una fuerza de igual magnitud. 1

15 DIAGRAMA DE CUERPO LIBRE Se utilizan para representar las fuerzas que se ejercen sobre el sistema físico por parte de su entorno y entre los cuerpos que componen el sistema. 01/08/2011 ELABORÓ: YOVANY LONDOÑO Punto de contacto mg N

16 SUMA Y RESTA DE VECTORES METODOS GEOMETRICOS METODO DEL POLIGONO METODO DEL PARALELOGRAMO METODO ANALITICO POR COMPONENTES SUMA Y RESTA DE VECTORES 16 ELABORÓ: YOVANY LONDOÑO 30/01/2014

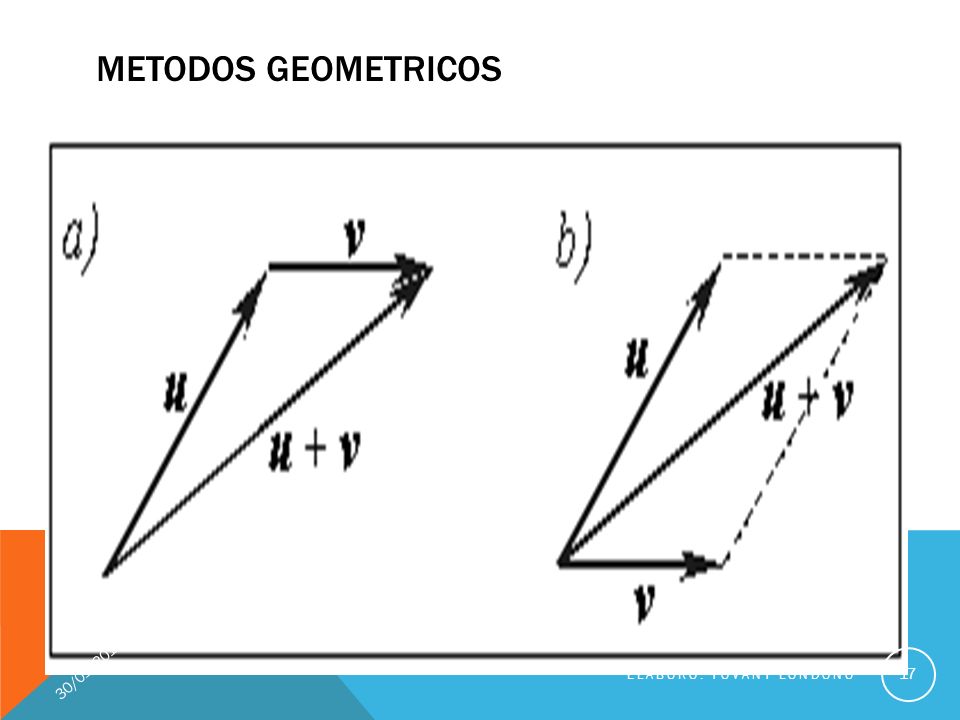

17 METODOS GEOMETRICOS 17 ELABORÓ: YOVANY LONDOÑO 30/01/2014

18 SUMA DE FUERZAS 01/08/2011 ELABORÓ: YOVANY LONDOÑO 18 Cuando sobre un cuerpo actúan más de una fuerza, ellas se pueden sumar. El resultado se denomina fuerza neta o fuerza resultante ( F R ). Una fuerza neta provoca los mismos efectos que el conjunto de fuerzas a las que representa. Dos fuerzas, o más, que se dirigen hacia en un mismo sentido se suman. Si se dirigen en sentidos contrarios se restan. F1F1 F2F2 F1F1 F2F2 F R = F 1 + F 2 F1F1 F2F2 F1F1 F2F2 F R = F 1 - F 2

19 DIAGRAMA DE CUERPO LIBRE 01/08/2011 ELABORÓ: YOVANY LONDOÑO 19 Se separan las partes y se analizan las fuerzas que actúan sobre los bloques

20 DIAGRAMA DE CUERPO LIBRE 01/08/2011 ELABORÓ: YOVANY LONDOÑO 20 N2N2 Fuerzas que actúan sobre el bloque pequeño Fuerzas que actúan sobre el bloque grande Fuerzas que actúan sobre el piso mg N1N1 N2N2 Mg N1N1

21 EQUILIBRIO DE FUERZAS El estado de movimiento de un objeto se mantiene mientras sobre él actúen fuerzas balanceadas o equilibradas. Todos los objetos se resisten a cambiar su estado de movimiento -ellos "tienden a mantener lo que están haciendo". 01/08/2011 ELABORÓ: YOVANY LONDOÑO 21
