1 Tecnología de las Tintas NUtec Alejandro Burrone

2 ¿Qué es la Tinta? Alejandro Burrone

3 La tinta es como el combustible en un automóvil Su automóvil sólo es útil con el grado apropiado de combustible en el tanque. Su automóvil será tan bueno como el grado y la calidad del combustible que usa. Usar el combustible equivocado hará que necesite reparaciones costosas. Alejandro Burrone

4 La tinta está formada por 2 componentes principales RESINAPIGMENTOSOLVENTE 2 Componente Húmedo 1 Componente Seco Alejandro Burrone

5 El componente seco de la tinta RESINAPIGMENTO Alejandro Burrone

6 El componente húmedo de la tinta Solvente Aceite Agua UV (100% líquido sólido) Alejandro Burrone

7 Una gota de tinta con solventes típica cae sobre un medio no revestido El pigmento/la resina se encapsula dentro de la región disuelta para formar un enlace permanente. CORTE TRANSVERSAL DE VINILO NO REVESTIDO [ no a escala] VINILO ADHESIVO La gota de tinta con solventes suaviza y disuelve la superficie El pigmento/la resina son absorbidos dentro de la región disuelta El solvente se evapora y deja el pigmento/la resina integrada dentro del medio de impresión La imagen es muy duradera porque se incorpora dentro del sustrato Resiste rayones y abrasión Resiste la interacción con los solventes de limpieza EL PIGMENTO/ LA RESINA SE DIFUNDE DENTRO DE LA SUPERFICIE Alejandro Burrone

8 Corte transversal de una gota de tinta con solventes CORTE TRANSVERSAL [ no a escala] MEDIO RESINAPIGMENTO PUNTO DE TINTA PENETRACION DENTRO DEL MEDIO Alejandro Burrone

9 Una gota de tinta Eco/Base Agua típica cae sobre un medio no revestido El pigmento/la resina sólo se adhiere a la superficie y no se difunde dentro del medio. CORTE TRANSVERSAL DE VINILO NO REVESTIDO [ no a escala] VINILO ADHESIVO La gota de tinta Eco/Base agua sólo humedece la superficie El conductor líquido se evapora dejando el pigmento/la resina pegado a la superficie La imagen es menos duradera porque no se incorpora dentro del sustrato La adherencia depende mucho de la elección de la resina Podría causar una resistencia limitada a la abrasión química y mecánica EL PIGMENTO/ LA RESINA NO SE DIFUNDE DENTRO DE LA SUPERFICIE Alejandro Burrone

10 Corte transversal de una gota de tinta Eco/WB CORTE TRANSVERSAL [ no a escala] MEDIO RESINAPIGMENTO PUNTO DE TINTA SIN PENETRACIÓN Alejandro Burrone

11 Una gota de tinta curada UV típica cae sobre un medio no revestido El colorante está contenido en una capa que se adhiere (clava) a la superficie del medio de impresión CORTE TRANSVERSAL DE VINILO NO REVESTIDO [ no a escala] MASA DE VINILO ADHESIVO Vehículo de la tinta: No se evapora (basado en monomeros /oligomeros) La tinta se endurece instantáneamente La intensa luz UV polimeriza la tinta Dependiendo de la calidad de los componentes es posible que el colorante que es una película gruesa, pueda ser quebradiza y romperse si el sustrato se dobla o pliega Apropiado para impresoras de cama plana y aplicaciones de sustrato rígido No apropiado para aplicaciones muy flexibles como las gráficas para vehículos (Dependiendo del tipo de tinta UV). Gran resistencia química y a la abrasión No apropiado para medios absorbentes: sólo cura lo que la lámpara puede ver PELÍCULA CON COLORANTE Alejandro Burrone

12 Corte transversal de una gota de tinta UV CORTE TRANSVERSAL [ no a escala] MEDIO RESINAPIGMENTO PUNTO DE TINTA SIN PENETRACIÓN Alejandro Burrone

13 Fórmula típica de tinta SOLVENTE/ECO/A BASE DE AGUA ULTRAVIOLETA ADITIVO Aditivo B Aditivo A ADITIVO Molienda Surfactantes Antiespumantes Estabilizadores térmicos Inhibidores Aditivo A RESINA Proporción de monómero/oligómero, inversa para digital vs. analógico (80/20 vs. 20/80) Oligómero A Oligómero B Monómero A Monómero B Monómero C Monómero D Monómero E Monómero F Monómero G SOLVENTE/ AGUA Solvente A Solvente B Solvente C CATALIZADOR Fotoiniciador A Fotoiniciador C Fotoiniciador B RESINA/ AGLUTINANTE Resina A Resina B PIGMENTO/TINTE Pigmento A Pigmento B PIGMENTO Pigmento A Pigmento B Alejandro Burrone

14 ¿Qué son los pigmentos? Pigmento A Pigmento B PIGMENTO/TINTE El pigmento determina el color e influye sobre la durabilidad de la fórmula final de la tinta. Alejandro Burrone

15 Los beneficios de los pigmentos de buena calidad TAMAÑO Si los pigmentos no están suficientemente molidos, esto puede detener el flujo de la tinta a través del sistema de alimentación de tinta y del cabezal, lo que da por resultado la obstrucción de los filtros y de los cabezales. Las partículas de pigmentos de tamaño nanométrico, técnicamente hablando, son más pequeñas que un micrón (es decir, más pequeñas que un virus de gripe). El control de esto es fundamental, especialmente con los nuevos cabezales de impresión de alta resolución que tenemos en la industria actualmente. Alejandro Burrone

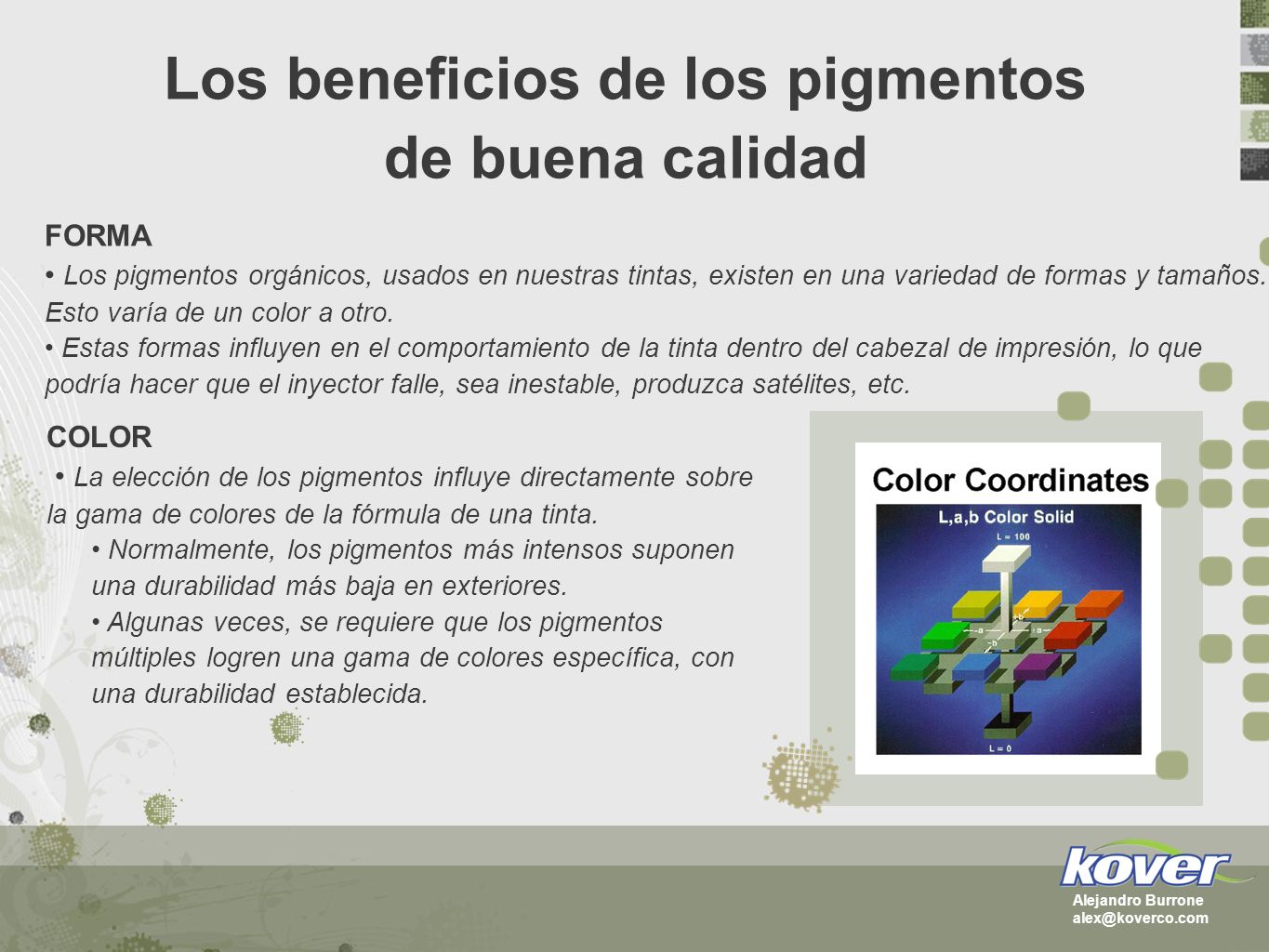

16 Los beneficios de los pigmentos de buena calidad FORMA Los pigmentos orgánicos, usados en nuestras tintas, existen en una variedad de formas y tamaños. Esto varía de un color a otro. Estas formas influyen en el comportamiento de la tinta dentro del cabezal de impresión, lo que podría hacer que el inyector falle, sea inestable, produzca satélites, etc. COLOR La elección de los pigmentos influye directamente sobre la gama de colores de la fórmula de una tinta. Normalmente, los pigmentos más intensos suponen una durabilidad más baja en exteriores. Algunas veces, se requiere que los pigmentos múltiples logren una gama de colores específica, con una durabilidad establecida. Alejandro Burrone

17 Los beneficios de los pigmentos de buena calidad DURABILIDAD La elección de los pigmentos es el factor más importante a considerar cuando se trata de determinar la durabilidad en exteriores de la fórmula de cualquier tinta. ELECCIÓN De los cientos de diferentes pigmentos y proveedores de pigmentos disponibles en el mundo, hay un porcentaje muy reducido que realmente resulta bueno para utilizarse como tintas digitales en nuestra industria. NUtec dedica importantes esfuerzos a la investigación y el desarrollo (R&D) para seleccionar los mejores pigmentos. Trabajamos conjuntamente con los proveedores de pigmentos para garantizar que podemos brindar a nuestros clientes lo mejor que el mercado tiene para ofrecer. Alejandro Burrone

18 ¿Qué es la resina? Resina A Resina B RESINA La resina aglutina las partículas de pigmento y, finalmente, adhiere el pigmento al sustrato. Alejandro Burrone

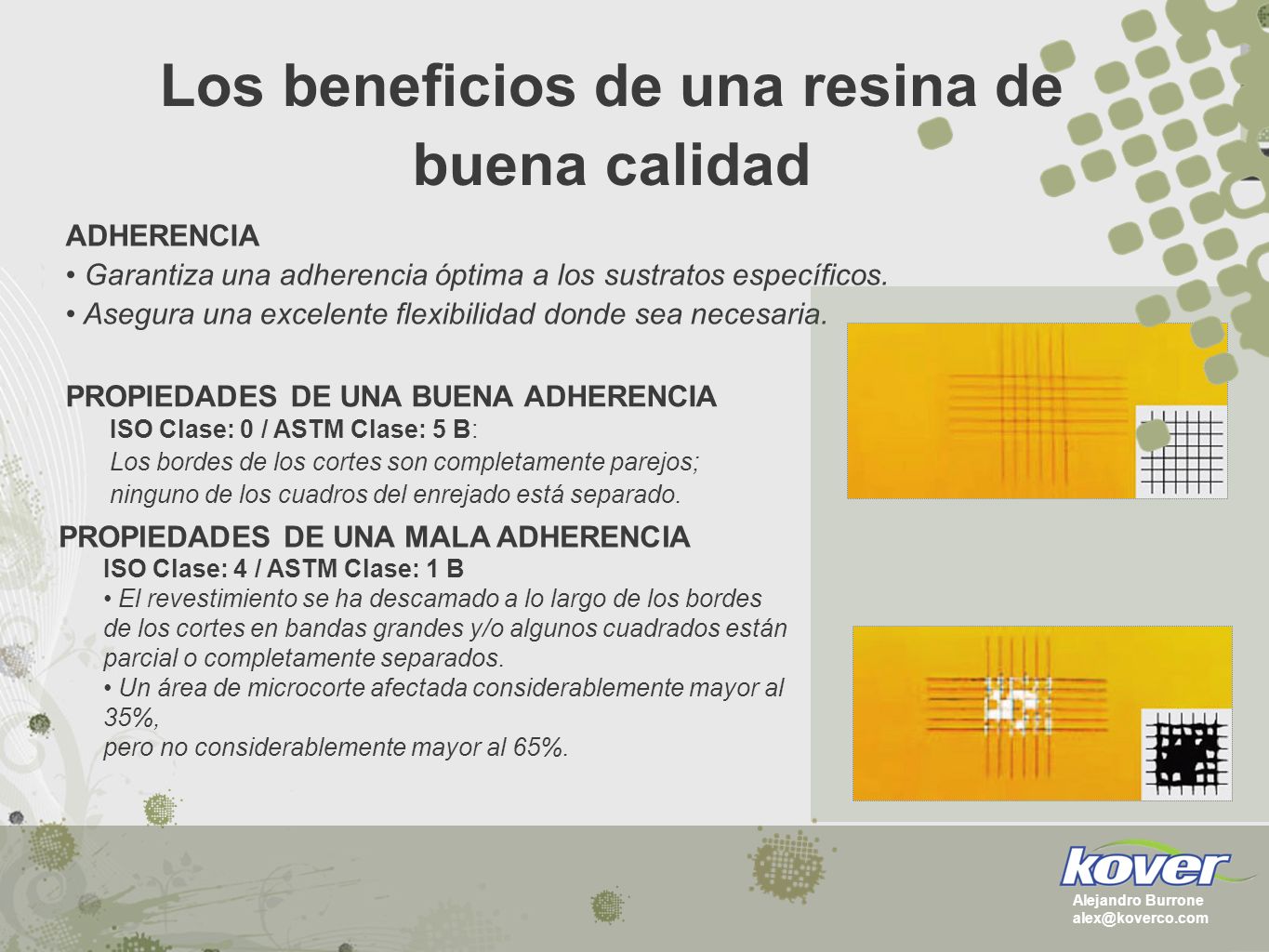

19 Los beneficios de una resina de buena calidad ADHERENCIA Garantiza una adherencia óptima a los sustratos específicos. Asegura una excelente flexibilidad donde sea necesaria. PROPIEDADES DE UNA MALA ADHERENCIA ISO Clase: 4 / ASTM Clase: 1 B El revestimiento se ha descamado a lo largo de los bordes de los cortes en bandas grandes y/o algunos cuadrados están parcial o completamente separados. Un área de microcorte afectada considerablemente mayor al 35%, pero no considerablemente mayor al 65%. PROPIEDADES DE UNA BUENA ADHERENCIA ISO Clase: 0 / ASTM Clase: 5 B: Los bordes de los cortes son completamente parejos; ninguno de los cuadros del enrejado está separado. Alejandro Burrone

20 Los beneficios de una resina de buena calidad RAYONES Y ABRASIÓN Garantiza una durabilidad óptima donde sea necesaria. Asegura una excelente resistencia a la abrasión y a las marcas. ÍNDICE DE RESISTENCIA CON MEDIDOR DE RESISTENCIA A LA PÉRDIDA DE COLOR POR FROTAMIENTO Cantidad de Tinta transferida a la tela desteñida por frotamiento Índice de Resistencia al Frotamiento Ninguno 5 Leve/rastro4 Moderado3 Intenso2 Total/la mayor parte1 Alejandro Burrone

21 Los beneficios de una resina de buena calidad RESISTANCIA QUÍMICA Las diferentes resinas tienen propiedades químicas distintas. Debe ser muy cuidadoso cuando elige lo que se requiere para garantizar una buena resistencia química a la lluvia ácida, a los detergentes, al combustible, al ozono y demás. VELOCIDAD DE SECADO La elección de la resina correcta influye directamente en la velocidad de secado de las tintas. El diseñador de la tinta puede adaptar la elección para optimizarla para una máquina impresora específica. BRILLO La resina determina los niveles de brillo. Alejandro Burrone

22 Los beneficios de una resina de buena calidad VISCOSIDAD Determina una viscosidad óptima. Las diferentes resinas tienen comportamientos distintos en relación con la viscosidad. La viscosidad de la tinta tiene que combinarse cuidadosamente con el tipo de cabezal de impresión. También debe tomarse en cuenta el sistema de suministro de tinta de la máquina. Notas Viscosidad = Calculo de la resistencia de un liquido cuando fluye. Centipoise= Unidad de medida cuyo estándar es el agua a 1 CP) Ejemplo: < viscosidad < centipoise < tiempo de secado Alejandro Burrone

23 ¿Qué son los solventes? Solvente A Solvente B Solvente C SOLVENTE El solvente es el conductor que transporta el pigmento y la resina sobre el sustrato apropiado antes de evaporarse. Alejandro Burrone

24 Los beneficios de un solvente de buena calidad ESTABILIDAD El solvente necesita transportar los componentes secos del pigmento y de la resina dentro de la tinta. La elección es muy importante porque garantiza que estos componentes sean completamente compatibles. Una buena elección produce una capacidad mejorada de la vida útil (es posible llegar a un período de 8 a 24 meses para algunos productos). Esto influye inmediatamente en el control de inventario y en el costo de la cadena de suministros. Alejandro Burrone

25 Los beneficios de un solvente de buena calidad ADHERENCIA En combinación con la elección de la resina correcta, los solventes desempeñan un papel importante en la adherencia de la tinta a los diferentes medios. Hace que el medio sea receptivo a la resina, ya que los funde juntos. PERFIL DE SECADO Los solventes determinan un perfil de secado óptimo teniendo en cuenta los tiempos de decapado y el secado del medio en diversas condiciones ambientales. Alejandro Burrone

26 Los beneficios de un solvente de buena calidad UVECO/Base AguaSOLVENTE LA PELÍCULA CON COLORANTE SE UBICA POR SOBRE EL VINILO SUSTRATO DE VINILO VINILO ADHESIVO VINILO ADHESIVO VINILO ADHESIVO EL PIGMENTO/ LA RESINA NO SE DIFUNDE DENTRO DE LA SUPERFICIE EL PIGMENTO/ LA RESINA SE DIFUNDE DENTRO DE LA SUPERFICIE Alejandro Burrone

27 TENSIÓN DE SUPERFICIE Al controlar la TS de los solventes, uno puede influir sobre el control del punto. Esto podría ser menos (para una resolución mejorada de imagen) o más ganancia de punto (que podría requerirse para una mayor velocidad de impresión). Además, afecta el rendimiento dinámico del cabezal de impresión, lo que garantiza una mayor confiabilidad del sistema Los beneficios de un solvente de buena calidad MALA HUMECTACIÓN > 90° BUENA HUMECTACIÓN 90° > > 0 ° HUMECTACIÓN COMPLETA 0 ° Alejandro Burrone

28 ¿Qué son los aditivos? Aditivo A Aditivo B ADITIVO Los aditivos mejoran la calidad de la fórmula final de la tinta y son un medio para optimizar las características especiales de rendimiento de una fórmula de tinta. Alejandro Burrone

29 VIDA ÚTIL Los aditivos que recubren los pigmentos garantizan que los pigmentos no se aglomeren ni sedimenten, ya que los solventes o las resinas no pueden disolverlos. Mejora la compatibilidad entre los diferentes componentes de la tinta. Garantiza que la viscosidad se mantenga estable. Los beneficios de los aditivos de buena calidad Alejandro Burrone

30 CALIDAD DE IMAGEN Los aditivos influyen en el modo en que se comportan los puntos en los diferentes medios. Diferentes aditivos darán más ganancia de punto, mientras que otros darán menos. Los aditivos aseguran que haya compatibilidad entre los diferentes colores dentro de las tintas que están establecidos, lo que puede verse en la combinación de colores RVA. Una elección correcta también evita el moteado, el corrimiento, la formación de bandas... Los beneficios de los aditivos de buena calidad BUENO MALO Alejandro Burrone

31 Intensidad de tonos y colores Brillo Transparencia Marca/rayón/rugosidad/adherencia Durabilidad a la intemperie Categoría de peligro Gama de sustratos Criterios para la fabricación de tintas Alejandro Burrone

32 Rendimiento de imprenta Vida útil Resistencia química Compatibilidad de cabezales Compatibilidad del sistema de distribución de tintas Capacidad de secado de la máquina Factores de puesta en marcha y apagado Criterios para la fabricación de tintas Alejandro Burrone

33 Soldadura/sobrelaminado/barnizado Capacidad para producir Disponibilidad de materias primas Costo de las materias primas Olor Prueba de rendimiento en comparación con el competidor Adaptación estratégica de comercialización ¿A qué velocidad podemos avanzar? Criterios para la fabricación de tintas Alejandro Burrone

34 Muchas Gracias Alejandro Burrone
